Tipo de producto	Amplificador de 2 canales para autorradio
Marca	Macrom
Modelo	SP2.050
Potencia RMS (12,5 V, 2 Ohm, <0,5% THD)	2 x 80 W
Potencia RMS (12,5 V, 4 Ohm mono, <0,5% THD)	1 x 160 W
Potencia dinámica (14,4 V, 4 Ohm, <0,08% THD)	2 x 60 W
Potencia dinámica (14,4 V, 2 Ohm, <0,5% THD)	2 x 100 W
Potencia dinámica (14,4 V, 4 Ohm mono, <0,5% THD)	1 x 200 W
Respuesta en frecuencia (+/- 1 dB)	10 - 50 000 Hz
Distorsión armónica total	0,08%
Relación señal/ruido (ponderado IHF A)	>100 dB
Sensibilidad de entrada	200 - 4000 mV / 22 kOhm
Impedancia mínima de altavoces en estéreo	2 Ohm
Impedancia mínima de altavoces en puente mono	4 Ohm
Filtros	Paso alto y paso bajo ajustables (30-600 Hz)
Pendiente de cruce	12 dB/Octava
Alimentación	14,4 V CC (11-16 V admitido)
Dimensiones (An x Al x Pr)	212 x 65 x 225 mm
Peso	2,4 kg
Conectores de entrada	RCA dorados
Conectores de salida de altavoces	Terminales de tornillo dorados
Protección	Sobrecalentamiento, sobrecarga, cortocircuito
Indicador de estado	LED Check Control (blanco/verde/rojo)
Fusible	Sí, reemplazar por el mismo amperaje
Encendido remoto (Remote-On)	Sí

Preguntas frecuentes - SP2.050 Macrom

¿Cómo ajustar la sensibilidad de entrada (ganancia)?

Ajuste el volumen de su autorradio a aproximadamente 3/4 de la salida máxima, luego gire el control ganancia de entrada del amplificador hasta obtener un nivel de sonido máximo sin distorsión.

¿Cómo configurar el amplificador en modo puente (mono)?

Use el selector Estéreo/Mono en la posición Mono. La entrada debe conectarse al canal Left (mono). La impedancia mínima en modo puente mono es de 4 Ohm.

¿Qué significa el indicador LED rojo?

El indicador rojo indica que el amplificador está en estado de protección. Las causas posibles son: sobrecalentamiento, sobrecarga (impedancia demasiado baja) o cortocircuito en la salida. Verifique las conexiones y la temperatura.

¿Cuál es la impedancia mínima de los altavoces en estéreo?

En modo estéreo, la impedancia mínima por canal es de 2 Ohm.

¿Cómo conectar la alimentación?

Conecte +BATT directamente a la batería a través de un fusible, GND a un punto limpio del chasis (nunca al negativo de la batería) y REMOTE-ON al cable de control del autorradio.

¿Puedo usar este amplificador con altavoces de 1 Ohm?

No, la impedancia mínima es de 2 Ohm en estéreo y 4 Ohm en mono. Una impedancia inferior provocará una activación de protección por sobrecarga.

¿Cómo limpiar el amplificador?

Desconecte la alimentación. Limpie el exterior con un paño suave y seco. No use productos químicos ni abrasivos.

¿Qué tipo de fusible usar?

Reemplace siempre el fusible por un modelo del mismo amperaje. El uso de un fusible diferente puede dañar gravemente el aparato.

El amplificador no enciende, ¿qué hacer?

Verifique la conexión REMOTE-ON (debe recibir una señal del autorradio), la tensión de la batería y el estado del fusible. El indicador debe ponerse verde en funcionamiento normal.

¿Puedo instalar el amplificador yo mismo?

Se recomienda instalar el aparato por un distribuidor autorizado MACROM debido a la complejidad de las conexiones. Una instalación incorrecta puede dañar la unidad.

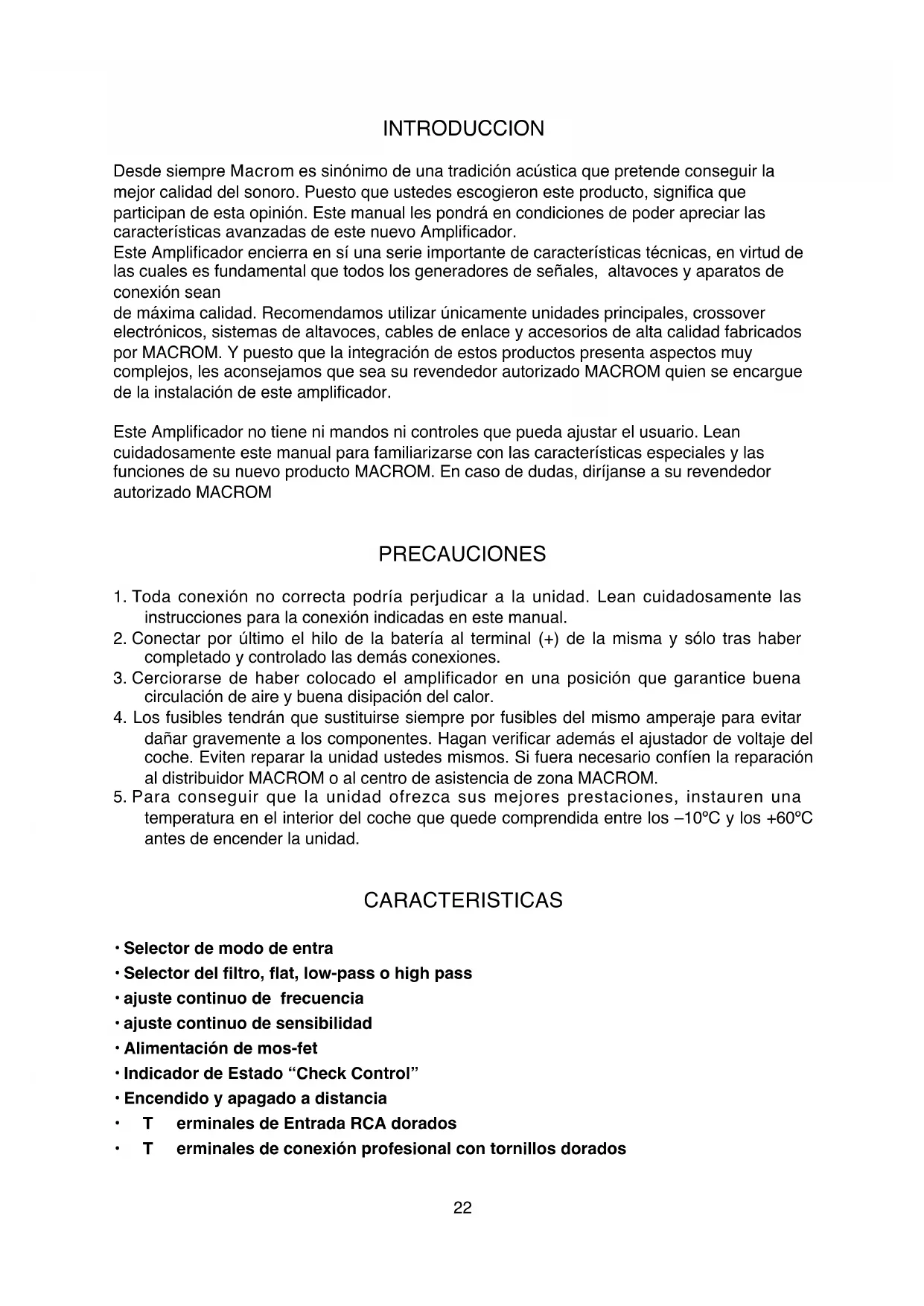

MANUAL DE USUARIO SP2.050 Macrom

Desire siempre Macrom es sinonimo de una tradacion acustica que pretende促成 la mejor calidad del sonoro. Puesto que ustedes escogieren este producto, significa que participan de esta opinion. Este manual les pondra en conditiones de poder appreciar las caracteristicas avanzadas de este nuevo Amplificador.

Este Amplificador encierra en suna série importante de caracteristicas技术水平, en virtud delas cuales es fundamental que todos los generadores de señas, altavoces y aparatos de conexión sean

de maximizing calidad. Recomendamos utiliser únicamente unidades principales, crossover electrónicos, sistemas de altavoces, cables de enlace y accesorios de alta calidad fabricados por MACROM. Ylisho que la integrazione de这些东西 productos presenta aspectos muy complejos, les aconsejamos que sea su revendedor autorizzato MACROM quien se encargue de la instalacion de este amplificador.

Este Amplificador no tiene ni mandos ni controles que pueda ajustar el usuario. Lean cuidadosamente este manual para familiarizarse con las caracteristicas especials y las/DDes de su nuevo producto MACROM. En caso de dudas, dirijanse a su revendedor autorizzato MACROM

PRECAUCIONES

1. Toda connexion no correcta podra perjudicar a la unidad. Lean cuidadosamente las instrucciones para la connexion indicadas en este manual.
2. Conectar porultimate el hilo de la bateria al terminal (+) de la misma y solo tras haber completado y controlado las demas conexiones.
3. Cerciorarse de haber colocado el amplificador en una posicion que garantice buena circulacion de aire y buena disipacion del calor.
4. Los fusibles tendrán que sustituirse siempre por fusibles del mesmo amperaje para registrar dañar gravamente a los componentes. Hagan verificar además el ajustador de voltaje del coche. Eviten reparar la unidad ustedes mismos. Si fuera NEEDario confien la reparación al distribuidor MACROM o al centro de asistencia de zona MACROM.
5. Para PSUIGIR que la unidad ofrezca sus meores prestaciones, instauren una temperatura en el interior del coche que quede compendia entre los -10^ y los +60^ antes de encender la unidad.

CHARACTERISTICAS

• Selector de modo de entrada
• Selector del filtrlo, flat, low-pass o high pass
• ajuste continuo de Frequencia
• ajuste continuo de sensibilitad
• Alimentación de mos-fet
• Indicador de Estado "Check Control"
• Encendido y apagado a distancia

T erminales de Entrada RCA dorados
- T erminales de connexion profesional con tornillos dorados

CONTROLES E INDICADOS

1 • Conectores de Entrada RCA : permitted la connexion de hilos de salute Pre de su unidad principal a la entrada del amplificador. Estas entradas guiarán los estadios finale .
2 - Ajuste de Ganancia de Entra: permittedajustar la sensibility del entrada del amplificador, que va de 200mv a 4Voltios.

Para el ajuste de la sensibilitad, hagan lo siguientes:

a) Coloquen el control de volumen de su unidad a de la calidad maxima.
b) Giren el control de ganancia de entrada del amplificador para encontrar la presión acústica Tmaxima, pero sin distorsión algoa.

1. Selector Estéreo-Mono: permite la selección modal de salute del amplíficator entre Estéreo o Mono. Si se utilizes la Mono, la Entrada correspondiente para manejar el amplíficator es la Left (mono).

4 • Selector del Crossover : permite seleccionar el modo de salute del amplificador activando el bajo Low-Pass o High-Pass.

a) Flat: el amplificador reproducirá toda la gama de escucha relacionada con la seals aplicada en su propia entrada.

b) Low-Pass:activación del filtros.pasa bajo,esto es, determinar el final de frequencies bajas presentes en salidas Front.

c) High-Pass,activación del filtroENA bajo,esto es, determinar la calidad de Frequencias altas presentes en salidas Front

5 - Ajuste continuo de Frecuencias Low-Pass o High-Pass Front: una vez introducido el filtro, high-pass o low-pass, se pueda ajustar un corte de Frequencia continua, comprehenda entre 30Hz y 600Hz

CONTROSES INDICADOS

1. Conector de altavoces:sonianas para la conexion de los altavoces.

El amplificador permite la connexion de altavoces con una impedancia minima de 2 ohm, por canal con configuracion estereo, cuando que para la connexion en mono "Bridged" la impedancia es de 4 ohms

En caso de utiliser la configuración de 3 canales, la impedancia total no funciona que sobrepasar el valor最小 de 2 ohms.

Cercio rense de efectuar una polaridad correcta al conectar los altavoces. No dejen que cables mal aislados se pongan en contacto con la masa, partes metálicas del coche, o entrada en contacto entre sí.

3-channel configuration 2-channel configuration 1-channel configuration

7 • Fusible: al sustituir el fusible cerciorense de reemplazarlo por uno de igual amperaje. Elempleo de fusibles no correctos podra Causear graves perjuicios a las partes componentes.
8 • Conector + BATT: Conectar directamente al positivo "+" de la batería, mediante un fusible punto cerca de laquia, con un cable de sección apropriada para el paso de la corriente.

No connecten este terminal al circuito eletrico existente en el coche.

1. Conector REMOTE-ON: conectar al hilo de salute de encendido remote-on (encendido a distancia) o de la antenna automática HDDentes de la unidad principal. Illo permite encender y apagar el amplificador mediante la unidad principal.
   10 Conector GND: conectar este borne de masa, mediante un cable conSECTION apropiada, a un punto limpio de la parte metalica del chasis del coche. Si fuera possible, a un tornillo instalado ya.

No conecten nunca este borne directamente al negativo de la bateria, podria originar un zumbido molesto alFuncinar el vehiculo.

11 ·Indicador de check control: Este diodo indica el estado de funciona del amplificador.

BLANCO: la unidad está apagada

VERDE: launidad funcionaperfectamente

ROJO: launidad está en fase de protección. Este amplificador configura tres protecciones:

• Sobrecalientamento. Debido a errors de instalacion el amplificador se sobrecaliente y launidadenta en proteccion antes de dañarse. Tan pronto como la temperatura vuede a la normalidad y se subsanan las anomalias, launidad reanuda automaticamente sufuncionamento normal.

• Sobrecargas. En el caso de que los altavoces se connecten al amplificador y la impedancia total situe a los homs mas alla de limites soportables, el amplificador se pone en fase de proteccion.

Para resturar el funciona y apagar y volver a encender la unidad principal.

• Cortocircuito en saliva. En caso de cortocircuito en las salidas de los altavoces, launidad se pone en fase de proteccion paraatar serios perjuicios a los transistores finale. El regreso al estado de functionamento normal se consigue eliminando el cortocircuito y volviendo a encender launidad principal.

ESPECIFICACIONES TECNICAS.

Potencia IHF 202

250W

Potencia RMS a (12,5 Voltios DC)

Pasa bajo (30-600)Hz

Inclinacion de cruce 12 dB/Octave

Respuesta en fecuencia+/- 1 dB

Distorsión armónica total

Relación Senal-Ruido pesado IHF A > 100 dB

Sensibilitad de entrada - Impedancia

10-50.000 Hz

0.08%

Impedancia de altevoces

Estereo Min. 2 Ohms

Mono Min. 4 Ohms

Alimentación

Peso

Tamaño

14,4 V DC (11 - 16 V admitidos)

2,4 kgg

212(I) x 65(a) 225(p) mm

Debido a las continuas miglioras aportadas al producto, sus caracteristicas y Diseño peuvent verse sometidos a variaciones sin preaviso.
