ST 2100 - Autoradio Macrom - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore di potenza 2 canali per autoradio
Marca	Macrom
Modello	ST 2100
Potenza RMS (4 Ω)	2 x 100 W
Potenza RMS (2 Ω)	2 x 200 W
Potenza RMS mono (4 Ω)	1 x 400 W
Potenza IHF 202	500 W
Impedenza di ingresso	22 kΩ
Sensibilità di ingresso	200 a 4000 mV
Risposta in frequenza	10 - 50 000 Hz (±1 dB)
Distorsione armonica totale (THD)	0,08%
Rapporto segnale/rumore (IHF A)	Superiore a 100 dB
Alimentazione	14,4 V cc (11 - 16 V ammessi)
Dimensioni (L x A x P)	212 x 67 x 405 mm
Peso	4,7 kg
Filtro passa-alto (HPF)	30 - 600 Hz, 12 dB/ottava
Filtro passa-basso (LPF)	30 - 600 Hz, 12 dB/ottava
Uscita preamplificata (Pre-Out)	Sì, con selettore Flat/HPF/LPF
Ingressi RCA	Sì, dorati
Indicatore di stato (Check Control)	LED bianco (spento), verde (normale), rosso (protezione)
Protezioni integrate	Surriscaldamento, sovraccarico, cortocircuito
Regolazione del guadagno	Continuo, da 200 mV a 4 V
Controllo esterno dei bassi (EBC)	Sì, con porta di connessione dedicata
Fusibile	Sì, sostituire con amperaggio identico
Manutenzione	Pulire con un panno asciutto. Evitare solventi.
Sicurezza	Staccare la batteria prima dell'installazione. Rispettare la polarità.
Riparabilità	Affidare a un rivenditore o centro assistenza MACROM autorizzato.

Domande frequenti - ST 2100 Macrom

Come regolare la sensibilità d'ingresso (guadagno) dell'amplificatore?

Regolate il volume della vostra unità principale a tre quarti dell'uscita massima. Girate poi il controllo del guadagno d'ingresso dell'amplificatore fino ad ottenere il livello sonoro massimo senza distorsione. La sensibilità varia da 200 mV a 4 V.

Cosa significano i diversi colori del LED Check Control?

Bianco: l'unità è spenta. Verde: funzionamento normale. Rosso: stato di protezione (surriscaldamento, sovraccarico o cortocircuito). Una volta risolto il problema, l'apparecchio riprende il funzionamento normale.

Quali protezioni sono integrate nel Macrom ST 2100?

Dispone di tre protezioni: surriscaldamento (arresto temporaneo se temperatura eccessiva), sovraccarico (se impedenza < 1 Ω) e cortocircuito in uscita. Ciascuna protegge i componenti interni.

Qual è l'impedenza minima dei diffusori che posso utilizzare?

In modalità stereo, impedenza minima di 2 Ω per canale. In modalità mono ponticellata, impedenza minima di 4 Ω. In configurazione a 3 canali, l'impedenza totale non deve scendere sotto 2 Ω.

Come collegare l'amplificatore all'unità principale?

Utilizzate i connettori di ingresso RCA (dorati) per collegare le uscite Pre dell'unità principale. Collegate il filo REMOTE-ON all'uscita di accensione a distanza o all'antenna automatica dell'unità principale.

Posso utilizzare l'amplificatore in modalità mono?

Sì, grazie al selettore Stereo/Mono. In modalità mono, utilizzate l'ingresso sinistro (Left) per pilotare l'amplificatore. La potenza mono è di 1 x 400 W su 4 Ω.

Come configurare il filtro crossover?

Utilizzate il selettore del crossover sull'amplificatore: Flat (gamma completa), Low-Pass (passa-basso) o High-Pass (passa-alto). La frequenza di taglio è regolabile in continuo da 30 a 600 Hz.

Qual è la tensione di alimentazione raccomandata?

L'alimentazione nominale è di 14,4 V cc, con una gamma ammessa da 11 a 16 V cc. Collegate il filo +BATT direttamente alla batteria con un fusibile interposto.

Dove installare l'amplificatore in auto?

Scegliete un luogo che offra una buona circolazione d'aria e una dispersione di calore efficace. Evitate le zone umide. La temperatura interna deve essere compresa tra -10°C e +60°C prima dell'accensione.

Cosa fare se l'amplificatore non si accende?

Verificate la connessione del filo REMOTE-ON, lo stato del fusibile (sostituitelo con uno dello stesso amperaggio), e la tensione della batteria. Assicuratevi che la spia Check Control non sia rossa. Se il problema persiste, consultate un rivenditore autorizzato MACROM.

MANUALE UTENTE ST 2100 Macrom

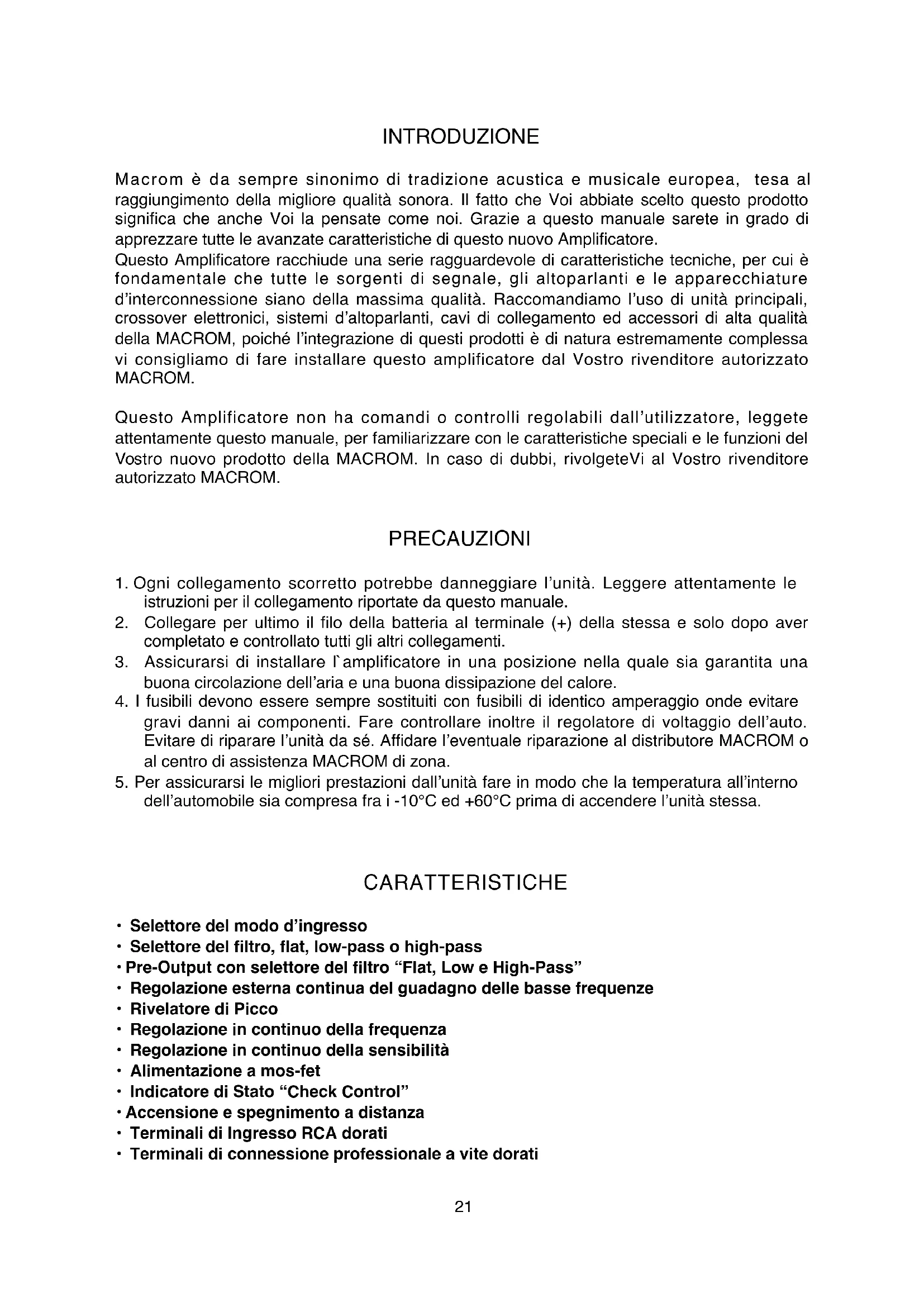

Manuale di Istruzioni

Macrom è da sempre sinonimo di tradizione acustica e musicale europea, tesa al raggiungimento della migliore qualità sonora. Il fatto che Voi abbiate scelto questo prodotto significa che anche Voi la pensate come noi. Grazie a questo manuale sarete in grado di apprezzare tutte le avanzate caratteristiche di questo nuovo Amplificatore.

Questo Amplificatore racchiude una serie ragguardevole di caratteristiche tecniche, per cui è fondamentale che tutte le sorgenti di segnale, gli altoparlanti e le apparecchiature d'interconnessione siano della massima qualità. Raccomandiamo l'uso di unità principali, crossover elettronici, sistemi d'altoparlanti, cavi di collegamento ed accessori di alta qualità della MACROM, poiché l'integrazione di questi prodotti è di natura estremamente complessa vi consigliamo di fare installare questo amplificatore dal Vostro rivenditore autorizzato MACROM.

Questo Amplificatore non ha comandi o controlli regolabili dall'utilizzatore, leggete attentamente questo manuale, per familiarizzare con le caratteristiche speciali e le funzioni del Vostro nuovo prodotto della MACROM. In caso di dubbi, rivolgeteVi al Vostro rivenditore autorizzato MACROM.

PRECAUZIONI

1. Ogni collegamento scorretto potrebbe danneggiare l'unità. Leggere attentamente le istruzioni per il collegamento riportate da questo manuale.
2. Collegare per ultimo il filo della batteria al terminale (+) della stessa e solo dopo aver completato e controllato tutti gli altri collegamenti.
3. Assicurarsi di installare l'amplificatore in una posizione nella quale sia garantita una buona circolazione dell'aria e una buona dissipazione del calore.
4. I fusibili devono essere sempre sostituiti con fusibili di identico amperaggio onde evitare gravi danni ai componenti. Fare controllare inoltre il regolatore di voltaggio dell'auto. Evitare di riparare l'unità da sé. Affidare l'eventuale riparazione al distributore MACROM o al centro di assistenza MACROM di zona.
5. Per assicurarsi le migliori prestazioni dall'unità fare in modo che la temperatura all'interno dell'automobile sia compresa fra i -10°C ed +60°C prima di accendere l'unità stessa.

CARATTERISTICHE

• Selettore del modo d'ingresso
• Selettore del filtro, flat, low-pass o high-pass
• Pre-Output con selettore del filtro "Flat, Low e High-Pass"
• Regolazione esterna continua del guadagno delle basse frequenze
  • Rivelatore di Picco
• Regolazione in continuo della frequenza
• Regolazione in continuo della sensibilità
• Alimentazione a mos-fet
• Indicatore di Stato "Check Control"
• Accensione e spegnimento a distanza
  • Terminali di Ingresso RCA dorati
• Terminali di connessione professionale a vite dorati

CONTROLLI & INDICATORI

1 • Connettori d'Ingresso RCA: Permettono di collegare i cavi di uscita Pre della vostra unità principale all'ingresso dell'amplificatore. Questi ingressi piloteranno gli stadi finali.
2 • Regolazione del Guadagno di Ingresso: Permette di regolare la sensibilità di ingresso dell'amplificatore che varia da 200mv a 4V.

Per la regolazione della sensibilità, procedere nel seguente modo:

a) Collocare il controllo di volume della vostra unità a 3/4 dell'uscita massima.
b) Girate il controllo del guadagno d'ingresso dell'amplificatore in modo da ottenere la massima pressione sonora ma senza alcuna distorsione.

3 • Selettore Stereo Mono: permette la selezione del modo di uscita dell'amplificatore fra Stereo o Mono. Qualora si utilizzasse la Mono, l'Ingresso corrispondente per pilotare l'amplificatore è il Left (mono).

4 • Selettore del Crossover: permette la selezione del modo di uscita dell'amplificatore attivando il filtro Low-Pass o High-pass.

a) Flat: l'amplificatore riprodurrà tutta la gamma audio in relazione al segnale applicato al proprio ingresso.

b) Low-Pass: attivazione del filtro passa basso, cioè determinare la fine delle basse frequenze presenti sulle uscite.

c) High-Pass, attivazione del filtro passa basso, cioè determinare la partenza delle alte frequenze presenti sulle uscite.

5 • Regolazione Continua delle Frequenze Low-Pass o High-Pass : una volta inserito il

filtro, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compresa fra 30Hz a 600Hz.

CONTROLLI & INDICATORI

6 • Regolazione Continua delle Frequenze Low-Pass o High-Pass Pre-output: una volta inserito il filtro, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compreso fra 30Hz a 600Hz.

7 • Selettore del Crossover Pre-output: permette la selezione del modo di uscita Pre-output attivando il filtro Low-Pass o High-pass.

a) Flat: Sull'uscita Pre-output sarà presente un segnale in relazione al segnale applicato all'ingresso dell'amplificatore.

b) Low-Pass: attivazione del filtro passa basso, cioè determinare la fine delle basse frequenze presenti sulle uscite Pre-output.

c) High-Pass, attivazione del filtro passa basso, cioè determinare la partenza delle alte frequenze presenti sulle uscite Pre-output.

8 • Connettore di Uscita Pre output: è possibile collegare un supplementare amplificatore che verrà utilizzato secondo in modo selezionato precedentemente.

15 •Selettore per il Controllo Esterno dei Bassi: permette di attivare o External Bass Control disattivare il controllo esterno delle basse frequenze. OnOff

16 • Porta per il collegamento dell' EBC: Tramite l'apposito controllo External Bass Control

EBC è possibile agire sul livello delle basse frequenze fra 0dB e -40dB.

输入控制面板 Min Max Peak

CONTROLLI & INDICATORI

6 • Connettore speakers: Uscite per il collegamento degli altoparlanti.

L'amplificatore permette il collegamento di altoparlanti con impedenza minima di 2 ohm, per canale in configurazione stereo, mentre per il collegamento in mono “Bridged” con impedenza di 4 ohm.

Qualora si utilizzasse la configurazione 3 canali, l'impedenza totale non deve superare il valore minimo di 2 ohm.

Assicurarsi di osservare la corretta polarità nel collegamento degli altoparlanti. Non lasciate che cavi non adeguatamente isolati vengano a contatto con la massa, parti metalliche dell'auto o facciano contatto fra di loro.

12 • Fusibile: Quando sostituite il fusibile assicuratevi di sostituirlo con uno dello stesso amperaggio. L'uso di fusibili scorretti potrebbe comportare gravi danni ai componenti.

13 • Connettore + BATT: Collegare direttamente al positivo “+” della batteria, tramite un fusibile posto vicino alla stessa, con un cavo di sezione adeguata al passaggio di corrente. Non collegate questo terminale con il circuito elettrico esistente dell'auto.

14 • connettore REMOTE-ON: Collegare al filo di uscita di accensione remote-on (accensione a distanza) o dell'antenna automatica provenienti dall'unità principale. Questo permette di accendere e spegnere l'amplificatore tramite l'unità principale.

15 • Connettore GND: Collegare questo morsetto di massa tramite un cavo di sezione adeguata ad un punto pulito della parte metallica dello scassis dell'automobile, se possibile ad una vite gia installata.

Non collegare mai questo morsetto direttamente al negativo della batteria, potrebbe causare dei fastidiosi ronzii durante il funzionamento del veicolo.

16 • indicatore check control: Questo led indica lo stato di funzionamento dell'amplificatore. BIANCO: l'unità è spenta

VERDE: l'unità funziona perfettamente.

ROSSO: l'unità è in protezione, questo amplificatore è provvisto di tre protezioni:

- Surriscaldamento, nel caso in cui vi siano errori d'installazione e l'amplificatore si surriscalda, l'unità entra in protezione prima di danneggiarsi. Appena la temperatura tornerà normale e gli errori tolti, l'unità riprenderà automaticamente il normale funzionamento.

- Sovraccarichi, nel caso in cui più altoparlanti vengano collegati all'amplificatore e l'impedenza totale scenda sotto i limiti sopportabili "1 ohm", l'amplificatore va in protezione. Per ripristinare il funzionamento è necessario spegnere e riaccendere l'unità principale.

- Corto circuito in uscita, in caso di cortocircuito sulle uscite altoparlanti l'unità entra in protezione per prevenire seri danni ai transistor finali. Il ritorno allo stato di normale funzionamento si ottiene rimuovendo il cortocircuito e riaccendendo l'unità principale.

DATI TECNICI

Potenza IHF 202 500W

Potenza RMS a (12,5 Volts DC)

@ 1 kHz < 0,08 % THD+N a 4 ohms 2 x 100W
@ 1 kHz < 0,5 % THD+N a 2 ohms 2 x 200W
@ 1 kHz < 0,5 % THD+N Mono a 4 ohms 1 x 400W

Sensibilità d'uscita Pre-Output 2V

Regolazione Passa alto (30-600)Hz

Regolazione Passa basso (30-600)Hz

Pendenza d'incrocio

12 dB/Octave

Risposta in frequenza +/- 1 dB 10 - 50.000 Hz

Distorsione armonica totale 0,08%

Rapporto Segnale-Rumore pesato IHF A > 100 dB

Sensibilità d'ingresso - Impedenza 200-4000 mV/22 komhs

Impedenza degli altoparlanti

Stereo Min.2 ohms

Mono

Min.4 ohms

Alimentazione

14,4 V DC (11 - 16 V ammessi)

Peso

4,7 Kg

Dimensioni

212(L) × 67(A) × 405(P) mm

A causa delle continue migliorie apportate al prodotto, le caratteristiche e il disegno possono essere soggetti a variazioni senza preavviso.
