MANUALE UTENTE LED TV 2242 Terris

Grazie per la fiducia accordataci! Congratulazioni per l'acquisto del vostro nuovo TV LED di Terris. Siamo certi che sarete soddisfatti di questo apparecchio. Per assicurare sempre un funzionamento ottimale e la costante disponibilità del TV LED e garantire la vostra sicurezza personale: Leggere attentamente il presente manuale di istruzioni per l'uso prima della prima messa in funzio- ne e attenersi soprattutto alle istruzioni per la sicurezza! Ci auguriamo che il TV LED possa darvi molte soddisfazioni. Nota sulla dichiarazione di conformità Dichiariamo che questo prodotto è conforme ai requisiti fondamentali e alle altre prescrizioni perti- nenti della Direttiva CEM 2004/108/CE, della Direttiva ErP 2009/125/CE, della Direttiva bassa ten- sione 2006/95/CE e della Direttiva RoHS 2011/65/UE. La dichiarazione di conformità completa e queste istruzioni per l'uso in formato PDF sono reperibili in internet all'indirizzo www.gt-support.de. Panoramica dei dati Articolo TV LED Modello TV LED 2242Numero di articolo 37552ID manuale E47014 (AT) / E47016 (CH) / PE / 2014Campagna 06 / 2014ProduttoreGlobaltronics GmbH & Co. KG Web www.gt-support.de Risparmiare energia: in modo completa- mente automatico! NOTA: nuovo dispositivo di spegnimento automatico! In conformità alle prescrizioni di legge in materia di risparmio energetico, que- sto apparecchio dispone di un dispositivo di spegnimento automatico. L'appa- recchio viene automaticamente messo in stand-by se non riceve comandi per 4 ore. 60 secondi prima dello spegnimento compare una nota sullo schermo. Pre- mendo un tasto a piacere, il televisore rimane acceso. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 92 Dienstag, 25. März 2014 3:16 1593 Materiale in dotazione TV LED

1. MATERIALE IN DOTAZIONE

Accertarsi durante l'estrazione dall'imballaggio che siano presenti i seguenti pezzi:

• Televisore • Piedistallo e viti• Telecomando (incl. 2 batterie tipo LR03 / AAA, 1,5 V)• Istruzioni per l'uso e garanzia Scheda dati del prodotto secondo decreto 1062/2010-2014 Marchio: TERRIS Denominazione modello: TV LED 2242 Classe di efficienza energetica: A Diagonale schermo: 54,6 cm / 21,5“ Massima potenza assorbita:* 21 Watt Consumo annuale di energia: 31 kWh Potenza assorbita in stand-by: 0,3 Watt Potenza assorbita ad apparecchio spento: 0 Watt Risoluzione schermo: 1920 x 1080 pixel
• Data l'esistenza di procedimenti di misurazione a norma diversi, questo valore differisce dal valore riportato nei dati tecnici. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 93 Dienstag, 25. März 2014 3:16 1594 TV LED

• Tutte le operazioni sull'apparecchio e con l'apparecchio devono essere effettuate solo come descritto nelle presenti istruzioni per l'uso.

• Conservare le istruzioni.

• Qualora si cedesse l'apparecchio, consegnare anche le presenti istruzioni per l'uso. Utilizzo conforme L'apparecchio è stato concepito per la riproduzione di programmi televisivi. È possibile collegarvi dispositivi USB riproducendone le immagini e l'audio in essi contenuti. Inoltre è possibile riprodurre segnali AV di apparecchi esterni. L'apparecchio è stato concepito per uso privato e non è idoneo a scopi commerciali. Non è consentito trasformare l’apparecchio. Un utilizzo diverso o l'eventuale modifica s'intendono esclusi dall'uso conforme. Contrassegni/simboli Se necessario, nelle presenti istruzioni per l'uso sono contenute anche le seguenti avvertenze di sicurezza: PERICOLO! Rischio elevato: la mancata osservanza dell'avvertenza può compromettere la vita e l'integrità delle persone. AVVERTENZA! Rischio medio: la mancata osservanza dell'avvertenza può causare lesioni o gravi danni materiali. CAUTELA: rischio minimo: la mancata osservanza dell'avvertenza può causare lesioni lievi o danni materiali. NOTA: circostanze e particolarità di cui tener conto durante l'uso dell'apparecchio.

• Le voci del menu OSD sono descritte in corsivo (scrittura inclinata). Esempio: selezionare la voce di menu Opzioni.

• I tasti che bisogna premere sono scritti sempre in grassetto. Esempio: premere il tasto ENTER.

• Le indicazioni sulle azioni da eseguire in una sequenza fissa sono sempre numerate (1., 2., 3. ecc.).

• La targhetta con i dati tecnici si trova sul lato posteriore dell'apparecchio.

• Prima di collegare l'apparecchio, leggere attentamente le istruzioni per la sicurezza e le istruzioni per l'uso. Solo in questo modo sarà possibile utilizzare tutte le funzioni in modo sicuro e affidabile.

• Il materiale di imballaggio non è un giocattolo per bambini. I bambini non devono giocare con i sacchetti di plastica, poiché ciò comporta un rischio di soffocamento.

• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) in possesso di facoltà fisiche, sensoriali o in- tellettuali ridotte o prive di esperienza e/o conoscenze, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o ricevano da quest’ultima istruzioni sull’uso dell’apparecchio.

• I bambini vanno sorvegliati per assicurarsi che non giochino con l’apparecchio.

• Controllare che i bambini non inseriscano mai corpi estranei nelle feritoie di ventilazione o nei fori della parete posteriore. Sussiste pericolo di scossa elettrica.

• Non è consentito trasformare l’apparecchio. Condizioni ambientali

• Proteggere l'apparecchio e la spina dall'umidità, da goccioline o spruzzi d'acqua: sussiste pericolo di scossa elettrica. Ad es. non posare vasi pieni d'acqua o simili sull'apparecchio o nelle immediate vicinanze.

• L'apparecchio non è adatto all'utilizzo in locali in cui è presente un'elevata umidità (ad esempio il bagno). Rispettare le condi- zioni ambientali indicate nelle specifiche tecniche.

• Evitare che nell’apparecchio penetrino corpi estranei e liquidi.

• Se l'apparecchio viene spostato da un luogo freddo a uno caldo, nell'apparecchio può formarsi umidità di condensa. Lasciare l'apparecchio spento per alcune ore.

• Posizionare il televisore su una superficie stabile e piana. Accertarsi che il ripiano sia in grado di sopportare il peso del televi- sore.

• Sull'apparecchio non devono essere posti oggetti pesanti.

• Proteggere l'apparecchio dal calore: sussiste pericolo di incendio. Non coprire le feritoie di ventilazione. Mantenere una di- stanza minima di 20 cm in alto e di almeno 10 cm ai lati se si posa l'apparecchio su una mensola.

• Non collocare fiamme libere, ad esempio candele accese, sull’apparecchio o nelle sue immediate vicinanze.

• Mantenere sempre lontane dal prodotto candele e fiamme libere per evitare la propagazione di incendi. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 96 Dienstag, 25. März 2014 3:16 1597 Istruzioni per la sicurezza TV LED

• Non posizionare l'apparecchio accanto a dispositivi che possono essere disturbati da fonti magnetiche, ad es. mangianastri.

• Posizionare l'apparecchio in modo che non sia colpito direttamente dalla luce solare.

• Non toccare il display senza motivo, non esercitare pressione sulla sua superficie e non toccarlo con oggetti appuntiti o ta- glienti. Collegamento alla rete

• Collegare la spina solo a prese correttamente installate e facilmente accessibili (230 V ~ 50 Hz). La presa di corrente deve es- sere facilmente accessibile dopo il collegamento.

• Per scollegare l'apparecchio dalla rete, estrarre la spina dalla presa.

• Per scollegare la spina dalla presa, tirare sempre la spina, mai il cavo.

• Durante il posizionamento dell'apparecchio, accertarsi che né il cavo di alimentazione né altri cavi siano ammassati o schiac- ciati.

• Posare il cavo di alimentazione evitando che vi si possa inciampare.

• In caso di temporali, estrarre la spina dalla presa di corrente.

• Non aprire mai l'alloggiamento esterno dell'apparecchio, non contiene parti che necessitano di manutenzione! L'apertura dell'alloggiamento esterno costituisce pericolo di scossa elettrica potenzialmente letale. Collegamento dell'antenna

• Utilizzare esclusivamente un cavo per antenna speciale a doppia schermatura per realizzare il collegamento dell'antenna. Al- trimenti, possono derivarne danni o disturbi alla qualità dell'immagine.

• In caso di temporali e inutilizzo prolungato, estrarre il cavo dell'antenna dall'apparecchio per evitare danni da sovratensione. Guasti

• In caso di danni alla spina o all'apparecchio, estrarre immediatamente la spina dalla presa.

• Non utilizzare l'apparecchio se presenta danni visibili all'alloggiamento, al cavo di alimentazione o alla spina. Le riparazioni all'alloggiamento e alla spina/al cavo di alimentazione devono essere eseguite esclusivamente dal centro di assistenza al fine di evitare qualsiasi tipo di pericolo.

• Nel caso in cui liquidi od oggetti estranei penetrassero nell'apparecchio, estrarre subito la spina. Far controllare l'apparecchio prima di rimetterlo in funzione. Dispositivi USB

• Non è possibile collegare direttamente un PC o un notebook tramite la presa USB. Sia il televisore sia il PC o il notebook po- trebbero danneggiarsi.

• Collegare il dispositivo USB direttamente o mediante un cavo di prolunga schermato USB di max. 20 cm alla presa USB del televisore.

• Durante la rimozione del dispositivo USB, l'apparecchio deve essere spento o il collegamento USB disconnesso. In caso con- trario il dispositivo USB o il televisore potrebbero subire una perdita di dati o dei danni. Cuffia

• L'ascolto di musica ad alto volume tramite auricolari o cuffie crea un'elevata pressione acustica e può provocare la perdita dell'udito. Prevenire tali danni evitando di ascoltare per periodi prolungati suoni ad alto volume tramite cuffie o auricolari. Schede CI/moduli

• L'inserimento errato di schede o moduli può danneggiare le schede o l'apparecchio. Osservare quindi le istruzioni per un cor- retto inserimento.

• Non togliere la scheda o il modulo mentre l'apparecchio è acceso. Possono verificarsi danni alla scheda CI o all'apparecchio. Pulizia e piccola manutenzione

• Per la pulizia dell'apparecchio, utilizzare esclusivamente un panno morbido e asciutto. Batterie

• L'ingestione di batterie può essere mortale. Conservare quindi le batterie e il telecomando fuori dalla portata dei bambini. Se viene ingerita una batteria, si deve subito ricorrere all'assistenza medica.

• Non utilizzare batterie di tipo o marca diversi né mescolare batterie nuove con batterie usate o con capacità diversa. Rispetta- re la polarità (+/-) al momento di inserire le batterie.

• Le batterie accluse non devono essere ricaricate o riattivate con altri mezzi, aperte, gettate nel fuoco o messe in cortocircuito.

• Estrarre sempre e subito le batterie scariche dal telecomando, poiché possono verificarsi perdite di liquido in grado di provo- care danni.

• Sostituire sempre entrambe le batterie e smaltire le batterie vecchie come previsto dalle norme in vigore.

• Prima di inserire le batterie, pulire i contatti delle batterie e dell'apparecchio.

• Non sottoporre le batterie a condizioni estreme, ad es. non appoggiare il telecomando su radiatori o non esporlo direttamente alla luce del sole. Ciò aumenta il rischio di perdita di liquido.
• Se è fuoriuscito acido dalla batteria, evitare il contatto con pelle, occhi e mucose. In caso di contatto con l'acido, sciacquare subito la zona interessata con abbondante acqua pulita e rivolgersi immediatamente a un medico.

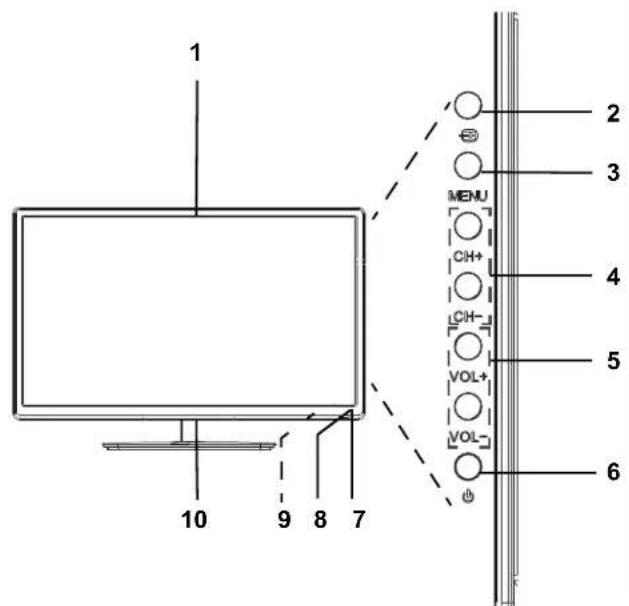

4. PANORAMICA DELL'APPARECCHIO

Elementi di comando TV 1 Display2 Seleziona la fonte di segnale / conferma la modifica nel menu3MENU Apre/chiude il menu OSD4CH + / Seleziona il canale (posizione successiva/precedente); nel me-nu, una posizione verso l'alto/verso il basso5 VOL + / – Regola il volume nel menu: una posizione verso destra/sinistra6 Mettere il televisore in stand-by / passare da stand-by al funziona-mento7 Ricevitore del segnale del tele-comando8LED È spento durante il funziona-mento, è rosso in modalità stand-by9 Interruttore Accensione e spegnimento principale dell'apparecchio(Per scollegare l'apparecchio dalla rete, estrarre la spina dalla presa.)10 Piedistallo

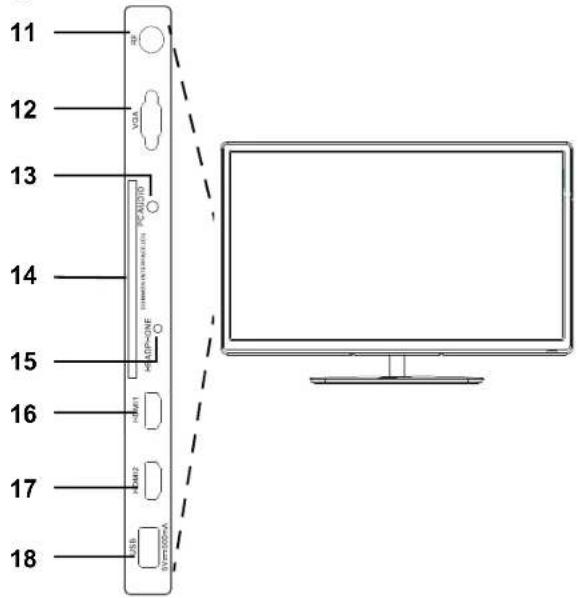

Collegamenti lato sinistro Collegamenti parte posteriore 19 SCARTIngresso / collegamento di videoregistratore DVD, lettore DVD o Set-Top Box (immagine/audio 20 LNB IN Ingresso / collegamento di impianto satellitare/antenna parabolica 21 L / R Ingresso / collegamento di videoregistratore DVD, lettore DVD o Set-Top Box (audio sinistro e de- stro) 22 COAXIAL Uscita digitale / collegamento coassiale di ricevitore A/V o impianto Surround (audio) (non trasmette un segnale audio DTS - riprodurre i DVD con Dolby). 23 YPbPr Ingresso / collegamento di videoregistratore DVD, lettore DVD o Set-Top Box (immagine) Non illustrati AC-INPUT 230V~ 50Hz (cavo di alimentazione)

11 RF Ingresso / collegamento di un cavo coassiale da 75 Ω con se-gnale dell'antenna12 VGA Ingresso / collegamento del PC13 PC AUDIO Ingresso / collegamento del PC (audio)14 COMMON INTERFACE (CI)Vano modulo CI/CI+15 HEADPHONE Collegamento cuffie16 HDMI1 Ingresso / collegamento di vide-oregistratore DVD, lettore DVD o Set-Top Box17 HDMI2 Ingresso / collegamento di vide-oregistratore DVD, lettore DVD o Set-Top Box18 USB Collegamento USB ad es. per stick USB COAXIALYPbPr

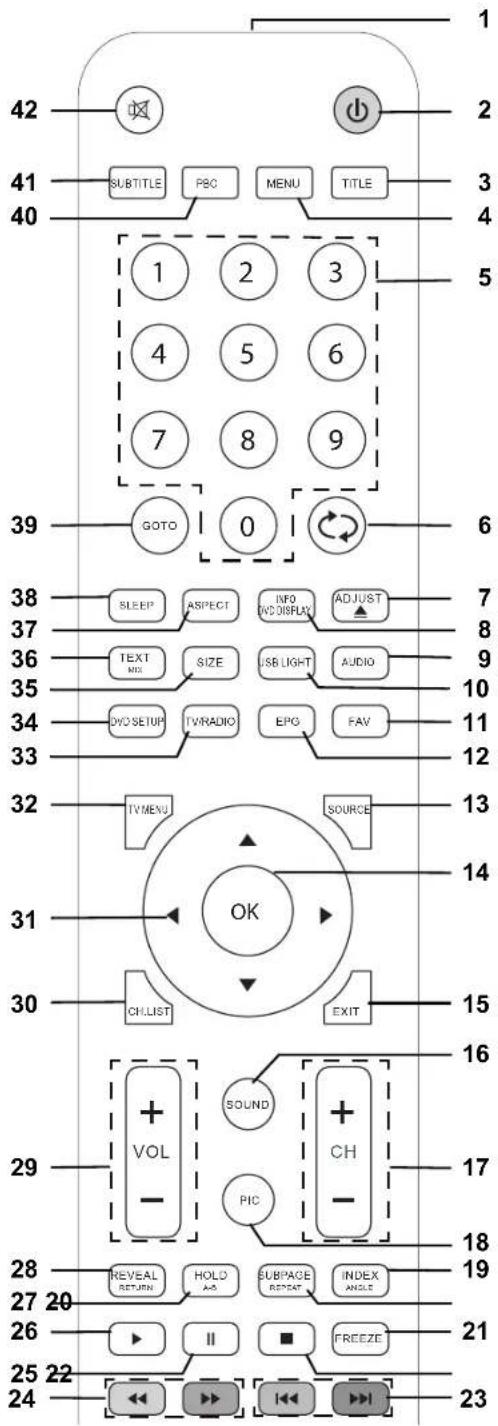

1 Trasmettitore a infrarossi 2 Commutazione dell'apparecchio in stand-by e riaccensione dallo stand-by 3 TITLE Nessuna funzione4 MENU Nessuna funzione 5 0-9 Per l'immissione ad es. di programmi, numeri di pagina o brano 6 TV: passaggio al programma precedente 7 ADJUST 0 Definire la funzione, event. nessuna funzione 8 INFO/DVD DISPLAY DVB-T / DVB-C / DVB-S: apertura delle informazioni sul programma / in caso di EPG ulteriori informazioni 9 AUDIO TV: commutazione mono/stereo / apertura e selezione della lingua dell'emittente (solo se disponibile) 10 USB LIGHT Nessuna funzione 11 FAV DVB-T / DVB-C / DVB-S: creazione/modifica/apertura dell'elenco dei preferiti 12 EPG DVB-T / DVB-C / DVB-S: apertura della guida elettronica dei programmi Impostazione antenna nel menu satellite: alternare tra elenco satellite ed elenco transponder 13 SOURCE Apertura delle fonti dei segnali (origini degli ingressi) 14 OK Conferma la modifica nel menu / richiama le informazioni sul programma 15 EXIT Tornare indietro nel menu / uscire dal menu Televideo: televideo off 16 SOUND Modifica le impostazioni audio 17 CH + /

Avanti / indietro di una posizione di programma // sfogliare di pagina in pagina nell'elenco dei canali Televideo: avanti / indietro di una pagina 18 PIC Modifica le impostazioni dell'immagine 19 INDEX/ANGLE Televideo: richiama la pagina 100 20 SUBPAGE/REPEAT Televideo: richiama le pagine secondarie / annulla USB durante la riproduzione: ripeti brano / ripeti tutto / off 21 FREEZE Attivare e disattivare il fermo immagine 22 7 Arresto della riproduzione USB 23 4 ¢ Televideo: tasto colorato USB: brano precedente/successivo immagine precedente/successiva 24 1 ¡ USB: arretramento/avanzamento rapido // televideo: tasto colorato 25 8 USB: da riproduzione a pausa 26 USB: avvio riproduzione 27 HOLD / A-B Televideo: arresta avanzamento automatico USB: impostazione di marcatori, la zona tra i marcatori viene riprodotta all'infinito 28 REVEAL/RETURN Televideo: visualizzazione delle informazioni nascoste 29 VOL + /

Aumenta/diminuisce il volume 30 CH.LIST Apertura dell'elenco dei canali 31 Posizione nei menu / modifica impostazione menu / sfoglia il televideo 32 TV MENU Mostra/nasconde il menu OSD (TV) 33 TV/RADIO alternare tra TV e Radio (solo in DVB-C e DVB-S) 34 DVD SETUP Nessuna funzione 35 SIZE Televideo: ingrandimento dell'immagine e possibilità di scorrimento 36 TEXT MIX Televideo: attivazione del televideo e alternanza tra schermo misto e televideo a tutto schermo 37 ASPECT Seleziona il formato dello schermo: Auto / SmartZoom / Subtitle / Zoom / 16:9 / 4:3 / Just Scan 38 SLEEP Seleziona l'intervallo di tempo per lo spegnimento automatico 39 GOTO Nessuna funzione40 PBC Nessuna funzione 41 SUBTITLE TV: cambiare la lingua dei sottotitoli (solo se l'emittente offre sottotitoli) 42 attiva e disattiva l'audioLEDTV_2242_HOFER_D_FR_IT.BOOK Seite 101 Dienstag, 25. März 2014 3:16 15102 Preparazione TV LED

Sono necessarie due batterie di tipo LR03 / AAA, 1,5 V.1. Aprire il coperchio del vano batterie sul lato inferiore del telecomando.2. Inserire le batterie fornite. AVVERTENZA! Fare attenzione alla polarità (+ e –). 3. Riposizionare il coperchio del vano batterie.

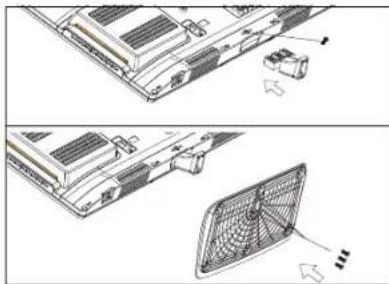

5.2 MONTAGGIO DEL PIEDISTALLO

AVVERTENZA! Attenzione a non danneggiare lo schermo. La spina è scollegata e l'apparecchio non è collegato ad altri apparecchi.È necessario un cacciavite.1. Collocare un panno morbido e di grandezza sufficiente su un tavolo.2. Collocare il televisore con lo schermo verso il basso in modo che lo schermo sia completamente adagiato. Il lato inferiore del televisore sporge un poco oltre il bordo del tavolo.3. Inserire il pezzo intermedio nell'apertura della parte inferiore del televisore. Il lato con la griglia è rivolto verso l'alto. 4. Quando il pezzo intermedio è inserito completamente, avvitarlo saldamente con la vite a croce lunga. 5. Per fissare il piedistallo, inserirlo sull'estremità del pezzo intermedio. Assicurarsi che la posizione dei fori di fissaggio sia cor- retta.6. Avvitare saldamente il piedistallo con le 3 viti corte restanti. 7. Raddrizzare il televisore e controllare con precauzione se è collocato correttamente sul piedistallo. Il televisore deve trovarsi in posizione verticale sul piedistallo e non deve traballare.8. Collegare tutti gli apparecchi. Per concludere collegare l'alimentazione elettrica.

5.3 POSIZIONAMENTO DELL'APPARECCHIO

• Posizionare il televisore su una superficie stabile e piana. Accertarsi che il ripiano sia in grado di sopportare il peso del televisore.
• Rimuovere tutte le pellicole dall'apparecchio.• Non esporre l'apparecchio a calore estremo o umidità.
• Provvedere ad una ventilazione sufficiente dell'apparecchio da tutti i lati. In caso di posizionamento in un armadio a parete, è necessario lasciare liberi almeno 20 cm in alto e 10 cm ai lati per la ventilazione.

5.4 COLLEGAMENTO DEL CAVO DELL'ANTENNA

Il televisore è provvisto di due ingressi per sintonizzatore (collegamento coassiale e collegamento F) con i quali è possibile ricevere segnali televisivi e radiofonici analogici e digitali (DVB-T/DVB-C/DVB-S2).CAUTELA: collegare il cavo dell'antenna prima di inserire la spina nella presa. Ricezione DVB-T CAUTELA: l'apparecchio è predisposto per la ricezione con antenne DVB-T passive o antenne attive con alimentazione elettrica separata.

1. Inserire la spina dell'antenna DVB-T nella presa per antenna RF situata sul lato sinistro dell'apparecchio.

2. Selezionare l'ingresso DTV nel menu Fonte Segnale (SOURCE).

Cavo analogico o digitale (DVB-C) Per una qualità dell'immagine ottimale e priva di disturbi utilizzare un cavo per antenna a doppia schermatura da 75 Ω.

1. Collegare un cavo dell'antenna da 75 Ω al collegamento dell'antenna.

2. Inserire l'altra estremità nella presa per antenna RF situata sul lato sinistro del televisore.

3. Nel menu Fonte Segnale (SOURCE) selezionare l'ingresso.

- ATV per ricezione analogica via cavo.- DTV per ricezione digitale via cavo (DVB-C) NOTA: per la ricezione dei programmi mediante la presa per antenna RF è necessario eseguire per prima cosa una ricerca delle emittenti (ved. “Prima accensione” a pagina 103). LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 102 Dienstag, 25. März 2014 3:16 15103 Preparazione TV LED

Antenna satellitare La spina non è inserita. 1. Collegare l'antenna all'apparecchio. Inserire con precauzione la spina del cavo coassiale nella presa LNB IN e avvitare il dado per raccordi della spina alla presa.

2. Selezionare l'ingresso DVB-S2 nel menu Fonte Segnale (SOURCE).

5.5 COLLEGAMENTO ALLA RETE

AVVERTENZA! Collegare tutti gli altri apparecchi prima di collegare il televisore alla rete. La presa di corrente deve essere facil- mente accessibile anche dopo il collegamento.NOTA: per scollegare l'apparecchio dalla rete, estrarre la spina dalla presa.Il televisore è tarato per una corrente alternata di 230 V ~ 50 Hz. • Collegare la spina alla presa di corrente.

5.6 PRIMA ACCENSIONE

Dopo la prima accensione compare una finestra nella quale selezionare la lingua del menu e avviare la ricerca automatica delle emittenti. NOTA: si tenga presente che dopo aver scelto il tipo di collegamento sono necessari passi diversi. NOTA: Casa e Negozio sono impostazioni di base diverse che si riferiscono al luogo di funzionamento. Per l'utilizzo in ambito do- mestico, impostare l'apparecchio sulla modalità Casa. La modalità Negozio è prevista a scopo di presentazione, che comporta il ripristino automatico dei valori impostati.1. Azionare l'interruttore principale situato sul lato inferiore destro dell'apparecchio.

2. Per accendere l'apparecchio, premere il tasto sul telecomando. Compare sullo schermo la finestra Bitte OSD Sprache

wählen (Seleziona la lingua OSD).

3. Premere OK per confermare Deutsch come lingua del menu.

- Selezionare Italiano oppure un'altra lingua del menu con i tasti / / / sul telecomando e quindi premere OK. 4. Compare la finestra Seleziona Modo, nella quale è possibile scegliere tra Casa e Negozio. Casa è preimpostato, confermare la modalità con OK e premere , per confermare la scelta. Compare sullo schermo la finestra Tipo DVB.

5. Con / scegliere tra:

- DTT / terrestre: se si desidera procedere alla ricezione digitale. - DVB-C / cavo: se si desidera una ricezione analogica/digitale via cavo. - DVB-S / Satellite: se si desidera ricevere digitalmente il programma televisivo attraverso l'impianto satellitare.

6. Premere OK. Se si è selezionato DVB-T / terrestreCompare sullo schermo la finestra Tipo Sintonizzazione.

1. Con i tasti / scegliere tra:

• DTT + ATV: ricerca di emittenti digitali e analogiche
• DTV: ricerca di sole emittenti digitali
• ATV: ricerca di sole emittenti analogiche

2. Premere e poi OK per confermare Deutschland.

Selezionare un altro Paese con i tasti / / / del telecomando, quindi premere OK. Sullo schermo compare la finestra Sintonizzazione Canali e inizia la ricerca automatica delle emittenti. Questa fase dura alcuni minuti. Il progresso viene mostrato da una finestra sullo schermo.3. Dopo la ricerca automatica viene visualizzata la posizione di programma 1. NOTA: se la ricerca automatica delle emittenti non dovesse funzionare alla prima accensione, ved. “Salvataggio automatico delle emittenti” a pagina 108. Sintonizzazione CanaliATV : 0 CanaliDTT : 0 CanaliRadio : 0 CanaliDati : 0 Canali 7 % 160.00 MHz (TV) LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 103 Dienstag, 25. März 2014 3:16 15104 Preparazione TV LED

Se si è selezionato DVB-C / cavo

1. Compare sullo schermo la finestra Sintonizzazione DVB-C.

Premere OK, per confermare la selezione Full (vedere figura a sinistra).

2. Con i tasti / scegliere tra:

• DTT + ATV: ricerca di emittenti digitali e analogiche
• DTV: ricerca di sole emittenti digitali

• ATV: ricerca di sole emittenti analogiche

3. Premere e poi OK per confermare Deutschland.

Selezionare un altro Paese con i tasti / / / del telecomando, quindi premere OK. Sullo schermo compare la finestra Ricerca Canali e inizia la ricerca automatica delle emittenti. Questa fase dura alcuni minuti. Il progresso viene mostrato da una finestra sullo schermo.

4. Dopo la ricerca delle emittenti viene mostrata automaticamente la posizione di

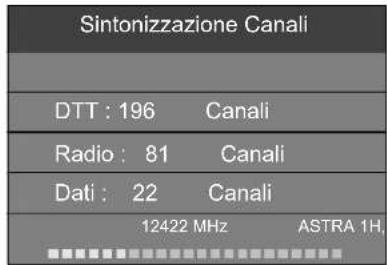

programma 1 in modalità DTV.Se si è selezionato DVB-S / SatelliteDopo la selezione viene mostrata la prima posizione di programma. La lista già me- morizzata contiene le emittenti più comuni. Con il tasto CH.LIST si può aprire l'elen- co dei canali. NOTE:

• Se il satellite su cui è orientata l'antenna satellitare non offre un'emittente preimpostata, questa emittente non si vede. • Se la ricezione è assente o cattiva:- controllare l'orientamento dell'antenna,- modificare le impostazioni del menu Impostazioni Antenna Satellitare. Consultare anche il capitolo “Ricerca delle emittenti - satellite” a pagina 115.

5.7 SELEZIONE DELLE FONTI DEL SEGNALE

1. Ad apparecchio acceso, premere il tasto SOURCE. Viene visualizzata la fine-

stra Fonte Segnale con l'elenco delle fonti (apparecchi collegati ai relativi colle- gamenti).

2. Selezionare la fonte di segnale desiderata con i tasti / del telecomando o

con il tasto CH + / – dell'apparecchio.

3. Confermare l'impostazione con OK o VOL + /

nell'apparecchio o attendere qualche secondo. L'impostazione verrà acquisita automaticamente. NOTA: se non si desidera apportare modifiche, uscire dal menu con EXIT. Se per alcuni secondi non vengono effettuate impostazioni, il menu scompare. Tipo Scansione Full Frequenza 546000ID Rete AutoSymbol (ks/s) Auto TV MENUSintonizzazione DVB-C 1 Das Erste HD 2 ZDF HD 3 RTL Television 4 SAT.1 5 ProSieben Elenco Canali OrdinaCerca 6 VOX 7 kabel eins 8 RTL2 9 SUPER RTL 10 arte HD DTV DTV DTV DTV DTV DTV DTV DTV DTV

Il televisore è dotato di una serie di collegamenti ai quali è possibile collegare numerosi apparecchi (ad es. videoregistratore DVD, PC, fotocamera e Set-Top Box). AVVERTENZA! Controllare che il televisore e gli apparecchi da collegare siano spenti prima del collegamento. Rispettare le istruzioni degli apparecchi che si desidera collegare. Attacco HDMI Attraverso gli attacchi HDMI vengono trasmessi con un'ottima qualità i segnali audio e video digitali di apparecchi esterni.

1. Collegare la presa HDMI dell'apparecchio esterno con la presa HDMI1 o

HDMI2 del televisore utilizzando un cavo HDMI disponibile in commercio. È possibile collegare contemporaneamente 2 apparecchi.

2. Selezionare l'ingresso HDMI1 oppure HDMI2 nel menu Fonte Segnale

(SOURCE). Presa SCART Attraverso la presa SCART vengono trasmessi segnali video e audio analogici di buona qualità. Possono essere collegati appa- recchi quali videoregistratori, ricevitori satellitari, console di gioco o decoder per PayTV.1. Collegare l'apparecchio esterno con un cavo SCART completamente rivestito (non materiale in dotazione) alla presa SCART.

2. Selezionare l'ingresso SCART nel menu Fonte Segnale (SOURCE).

1. Collegare la presa monitor del PC alla presa VGA del televisore utilizzando un

2. Collegare la presa audio del PC alla presa PC AUDIO del televisore utiliz-

zando un cavo audio.

3. Selezionare l'ingresso PC nel menu Fonte Segnale (SOURCE).

Ingresso componenti Attraverso l'attacco per componenti Y Pb Pr vengono trasmessi con un'ottima qualità i segnali video analogici di un apparecchio esterno, ad es. un ricevitore AV o un videoregistratore DVD. Vengono supportati i seguenti formati: 1080i / 1080p / 720p / 576p / 480p.

1. Collegare l'uscita componenti dell'apparecchio esterno all'ingresso Y Pb Pr del

televisore utilizzando un cavo per componenti disponibile in commercio (3x cinch).

2. Collegare le prese audio dell'apparecchio esterno alle prese audio L e R del

televisore utilizzando un cavo audio.

3. Selezionare l'ingresso YPbPr nel menu Fonte Segnale (SOURCE).

Uscita audio digitale Il televisore è provvisto di un'uscita audio digitale contrassegnata con COAXIAL. È possibile collegarvi apparecchi in grado di ela- borare segnali audio digitali, ad es. un impianto stereo o un ricevitore AV. CAUTELA! Gli apparecchi devono disporre di un decoder Dolby Digital. In caso contrario possono essere emessi in modo incon- trollato suoni molto alti che potrebbero danneggiare irreparabilmente gli altoparlanti. Alla voce Audio / SPDIF selezionare l'impostazione Auto o PCM. Con il tasto AUDIO è possibile alternare tra le tracce audio mentre il televisore è in funzione. HDMI COAXIALYPbPr

Collegamento USB CAUTELA: durante la rimozione del dispositivo USB, l'apparecchio deve essere spento o il collegamento USB disconnesso. In caso contrario il dispositivo USB o il televisore potrebbero subire una perdita di dati o dei danni.

• Inserire ad es. un stick USB nella presa USB.
• Attivare il menu USB con: SOURCE > USB > OK. Collegamento delle cuffie AVVERTENZA! L'ascolto di musica ad alto volume tramite auricolari o cuffie crea un'elevata pressione acustica e può provocare la perdita dell'udito. Prevenire tali danni evitando di ascoltare per periodi prolungati suoni ad alto volume tramite cuffie o auricolari.

1. Impostare il volume minimo utilizzando il comando VOL-.

2. Inserire il jack delle cuffie nell'apposita presa HEADPHONE dell'apparecchio. Gli altoparlanti sono ora disattivati.

3. Impostare il volume desiderato.

Questo capitolo presenta il funzionamento di base del televisore e della presa USB. È possibile selezionare tutte le impostazioni comodamente con il telecomando e con il menu OSD (On Screen Display) sullo scher- mo. Le funzioni di base possono essere eseguite anche con i tasti che si trovano sull'apparecchio. Nelle istruzioni è in genere riportato il comando attraverso il telecomando.

7.1 ACCENSIONE E SPEGNIMENTO DEL TELEVISORE

• In basso a destra si trova l'interruttore principale. L'interruttore consente di accendere e spegnere l'apparecchio. Osservare la marcatura ON/OFF sul lato anteriore dell'apparecchio. NOTA: se l'apparecchio è stato disattivato con l'interruttore principale, non può essere attivato con il telecomando. NOTA: per scollegare l'apparecchio dalla rete, estrarre la spina dalla presa.

• Quando l'apparecchio si trova in modalità stand-by (spia di controllo rossa), premere il tasto del telecomando o il tasto sul lato destro dell'apparecchio. L'apparecchio si accende con l'ultima modalità operativa impostata / l'ultima fonte di segnale se- lezionata.
• Premere il tasto del telecomando o il tasto sul lato destro dell'apparecchio per riportare l'apparecchio in modalità stand-by. La spia si illumina di rosso.NOTA: per scollegare l'apparecchio dalla rete, estrarre la spina dalla presa.

7.3 SELEZIONE DI PROGRAMMI TELEVISIVI E RADIOFONICI

• In caso di ricezione DVB-Ce DVB-S, alternare tra la ricezione televisiva e quella radiofonica con il tasto TV/RADIO.

• Utilizzare i tasti CH +/- o i tasti numerici 0-9 per selezionare il programma televisivo/radiofonico desiderato.
• Premere il tasto del telecomando per tornare al programma precedente.
• Premendo il tasto CH.LIST viene visualizzata una panoramica dei programmi sintonizzati. Per richiamare un programma evi- denziare una posizione con i tasti freccia / e premere OK. Premendo ulteriormente il tasto CH.LIST si chiude l'elenco dei canali.
• Premere FAV, per aprire l'elenco dei preferiti. Per richiamare un programma evidenziare una posizione con i tasti freccia / e premere OK. Premendo di nuovo il tasto FAV si chiude l'elenco dei preferiti (per la creazione/modifica dell'elenco dei pre- feriti ved. “Crea elenco dei preferiti” a pagina 110).

7.4 REGOLAZIONE DEL VOLUME

• Utilizzare i tasti VOL +/- per impostare il volume.
• Premere il tasto per disattivare temporaneamente l'audio.• Con il tasto o il tasto VOL+ si può riattivare l'audio. NOTA: se si è occupato il collegamento COAXIAL, si può regolare il volume solo dall'apparecchio collegato. Il televisore emette un volume costante attraverso l'uscita digitale. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 106 Dienstag, 25. März 2014 3:16 15107 Utilizzo di base TV LED

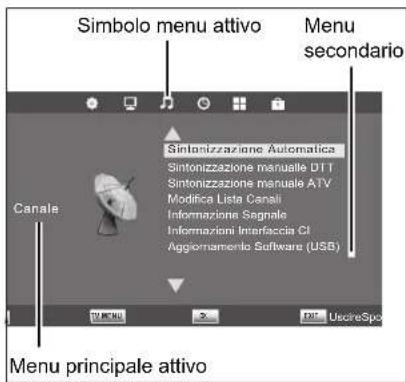

7.5 STRUTTURA DEL MENU OSD

Attraverso il menu OSD (On Screen Display) è possibile selezionare diverse funzioni ed effettuare impostazioni. NOTA: le voci di menu attive sono evidenziate da una banda colorata.

1. Premere il tasto TV MENU per richiamare il menu OSD. Lungo il bordo supe-

riore della finestra sono riportati i simboli del menu principale. È visibile il menu Canale.

2. Selezionare dapprima la voce del menu principale desiderata con i tasti / .

I menu secondario vengono visualizzati a destra rispetto al centro della figura.

3. Per selezionare un menu secondario, premere il tasto oppure .

4. Per attivare un menu secondario premere OK. 5. Con il tasto TV MENU si torna al menu principale.Menu secondari

• Selezionare una voce del menu secondario con i tasti / e confermare con OK. Da qui è possibile ... … effettuare impostazioni con i tasti / oppure … selezionare altre impostazioni con / e quindi con i tasti / eseguire le impostazioni. … alternare con OK tra diverse funzioni oppure attivare o disattivare il menu secondario. Per tornare al menu principalePer selezionare un'altra voce nel menu principale occorre uscire dal menu secondario attivo.
• Con il tasto TV MENU tornare indietro fino a visualizzare la barra con i simboli del menu principale. Uscire dal menu
• Tornare gradualmente indietro con il tasto TV MENU o uscire dal menu con il tasto EXIT. Le impostazioni verranno salvate. NOTA: se per 30 secondi circa non vengono effettuate impostazioni, il menu scompare.

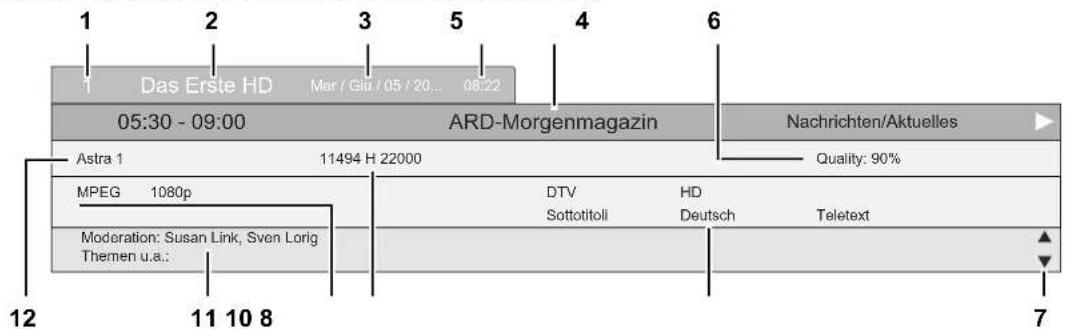

7.6 BARRA DELLE INFORMAZIONI

Dopo l'accensione e la commutazione compare una finestra informativa che mostra diverse informazioni sul programma. È anche possibile aprire la finestra con il tasto INFO. Le informazioni mostrate dipendono dal programma ricevuto e dal tipo di ricezione. L'indicazione può anche contenere quantità di informazioni diverse. CanaleModifica Lista CanaliInformazione SegnaleInformazioni Interfaccia CITV MENU

EXIT Aggiornamento Software (USB)UscireSpostare Indietro SelezionaSintonizzazione AutomaticaSintonizzazione manualle DTTSintonizzazione manuale ATV Menu principale attivo Menu secondarioSimbolo menu attivo Mer / Giu / 05 / 20... 08:22 Das Erste HD Astra 1 MPEG 1080p Moderation: Susan Link, Sven Lorig 11494 H 22000 DTV Quality: 90% ARD-Morgenmagazin

1 Numero di programma2 Nome del programma3Data4Ora5 Ora di emissione e titolo del programma in corso6 Qualità del segnale 7 Sfogliare le informazioni sulla trasmissione8 Lingua9 Dati del transponder10 Procedimento di codifica e risoluzione11 Informazioni sulla trasmissione in corso12 Nome del satellite LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 107 Dienstag, 25. März 2014 3:16 15108 Ricerca e modifica di un'emittente (DVB-T/DVB-C) TV LED

Finché la finestra informativa è aperta, è possibile sfogliare la riga informativa con i tasti o . In questa finestra è possibile leggere ulteriori informazioni, ad es. sul contenuto della trasmissione selezionata. L'entità delle informazioni mostrate dipende dall'emittente.

7.7 APERTURA DEL MENU USB

1. Ad apparecchio acceso, premere il tasto SOURCE. Viene visualizzata la finestra Fonte Segnale con l'elenco delle fonti

(apparecchi collegati ai relativi collegamenti).

2. Selezionare la voce USB con i tasti / del telecomando o CH

+ / – dell'apparecchio.

3. Confermare l'impostazione con OK o VOL + /

sull'apparecchio.Sullo schermo compare il menu USB.

8. RICERCA E MODIFICA DI UN'EMITTENTE (DVB-T/DVB-C)

Le altre voci del menu Canale sono descritte in “Aggiornamento Software” a pagina 127 e in “Informazioni di segnale” a pagina 128. Il televisore è in grado di ricevere segnali DVB-T e DVB-C nonché comuni segnali analogici (ad es. via cavo). Le emittenti ricevute con la ricerca automatica delle emittenti dipendono dall'antenna collegata: l'antenna DVB-T fornita, per la ricezione DVB-T, oppure un collegamento via cavo. È possibile avviare la ricerca DVB-T o DVB-C. Per entrambe le varianti è disponibile una funzione di ricerca automatica e una funzione di ricerca manuale. Cavo digitale: le emittenti che si possono ricevere dipendono dal fornitore di servizi via cavo. Di solito è possibile ricevere gratui- tamente tutte le emittenti pubbliche. Si tenga presente che per tutte le altre emittenti sarà eventualmente necessario stipulare un contratto a pagamento con il fornitore di servizi via cavo. Per riprodurre emittenti private è necessaria una scheda CI e un apposito modulo fornito dal fornitore di TV via cavo.

• Le emittenti DVB-T e DVB-C vengono visualizzate nel menu OSD con DTV.

• Le emittenti analogiche vengono visualizzate nel menu OSD con ATV.

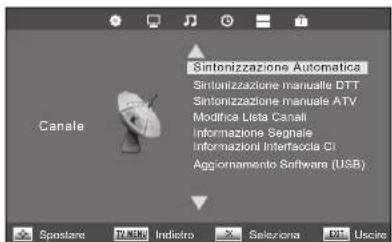

8.1 SALVATAGGIO AUTOMATICO DELLE EMITTENTI

NOTA: fare attenzione che con la ricerca automatica tutti i programmi memorizzati vengono cancellati.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD. Nel menu

Canale è attivata la voce di menu Sintonizzazione Automatica.

2. Premere OK e selezionare con il tasto / il tipo di collegamento…

… DTT per la ricezione digitale tramite antenna. … DVB-C per la ricezione analogica e digitale via cavo. … DVB-S per la ricezione satellitare digitale.

3. Premere OK (con DVB-C 2x OK).

4. Con il tasto / selezionare il Tipo Sintonizzazione per …

… ricerca analogica (ATV)… ricerca digitale (DTV) oppure … ricerca analogica e digitale (DTT + ATV)

5. Premere il tasto , per attivare la selezione di una nazione. Selezionare la propria nazione con i tasti / / / .

NOTA: premere ripetutamente i tasti / , per passare a un altro pannello con selezione delle nazioni. 6. Premere OK per avviare la ricerca automatica delle emittenti. Questa fase dura alcuni minuti. Il progresso viene mostrato nella finestra Sintonizzazione Canali sullo schermo.7. Dopo la ricerca automatica viene visualizzata la posizione di programma 1. CanaleModifica Lista CanaliInformazione SegnaleInformazioni Interfaccia CITV MENU

EXIT Aggiornamento Software (USB) UscireSpostare Indietro Seleziona Sintonizzazione AutomaticaSintonizzazione manualle DTTSintonizzazione manuale ATV LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 108 Dienstag, 25. März 2014 3:16 15109 Ricerca e modifica di un'emittente (DVB-T/DVB-C) TV LED

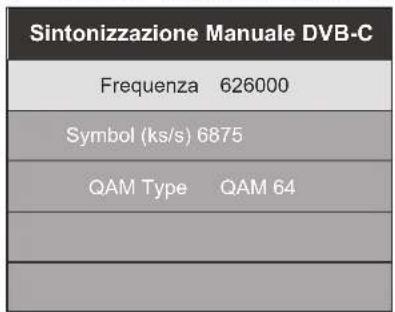

8.2 MEMORIZZAZIONE MANUALE DELLE EMITTENTI DVB-C

All'occorrenza l'offerta dei programmi nella propria regione può variare. Con questa funzione è possibile aggiungere successivamente canali alla propria scelta di canali.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Sintonizzazione Manuale DVB-C e premere OK.

3. Premere i tasti / per modificare i valori delle seguenti funzioni:

• Frequenza: immissione della frequenza dell'emittente.
• Simbolo (ks/s): la frequenza di scansione indica la velocità delle trasferi- mento di dati (kilo samples/second).• QAM TYPE: modo di modulazione digitale 16-256 QAMNOTA: se necessario attendere un paio di secondi la visualizzazione dell'in-tensità del segnale prima di passare al canale successivo.

4. Premere OK per avviare la ricerca delle emittenti. Questa fase dura alcuni

secondi. Viene visualizzato il numero dei canali trovati.5. Al termine della ricerca manuale, si passa automaticamente al primo nuovo canale trovato.6. Chiudere la finestra con EXIT.

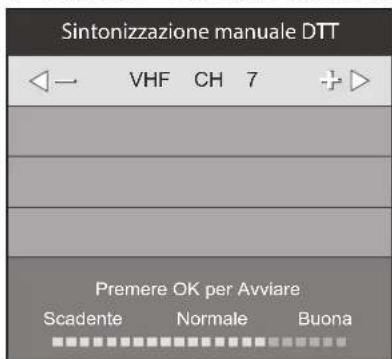

8.3 MEMORIZZAZIONE MANUALE DELLE EMITTENTI DVB-T

All'occorrenza l'offerta dei programmi nella propria regione può variare. Con questa funzione è possibile aggiungere successivamente canali alla propria scelta di canali.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Sintonizzazione manuale DTT e premere OK.

3. Premere i tasti / , per modificare il canale.

Se viene ricevuto un segnale, viene visualizzata dopo poco tempo la qualità del segnale corrispondente. NOTA: se necessario attendere un paio di secondi la visualizzazione dell'inten-sità del segnale prima di passare al canale successivo.

4. Premere OK per avviare la ricerca delle emittenti. Questa fase dura alcuni

secondi. Viene visualizzato il numero dei canali trovati.5. Al termine della ricerca manuale, si passa automaticamente al primo nuovo canale trovato.6. Chiudere la finestra con EXIT.

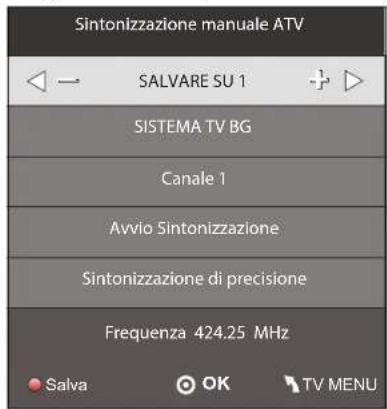

8.4 RICERCA EMITTENTI MANUALE PER LA RICEZIONE ANALOGICA

Per cercare le singole emittenti analogiche occorre collegare un'antenna a un segnale analogico (ad es. antenna dell'edificio o collegamento via cavo). Le emittenti analogiche vengono visualizzate nel menu OSD con ATV.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Sintonizzazione manuale ATV e premere OK.

3. In Salvare su selezionare con i tasti / la posizione di programma nella

quale salvare la nuova emittente analogica.

4. Selezionare con / la voce Avvio Sintonizzazione.

5. Premere / , per avviare la ricerca. Durante la ricerca è possibile vedere

come cambia la frequenza. Quando viene trovata un'emittente anche l'audio torna attivo.

6. Premere il tasto rosso per memorizzare l'emittente.

7. Per cercare un'altra emittente stabilire in Salvare su una nuova posizione di

programma e riavviare la ricerca.In questo menu è possibile anche impostare quanto segue: - Sistema TV: l'impostazione predefinita per la nazione selezionata è impostata e normalmente non viene modificata. - Canale: mostra l'emittente attiva sullo sfondo. Con i tasti / è possibile cambiare. - Sintonizzazione di precisione: la frequenza può essere modificata gradualmen- te (0,06 MHz) con i tasti / . FrequenzaQAM TypeSymbol (ks/s) 6875626000QAM 64Sintonizzazione Manuale DVB-C VHF CH 7

Scadente BuonaNormale Premere OK per Avviare Sintonizzazione manuale DTT Salva TV MENU

Sintonizzazione manuale ATV SALVARE SU 1

Canale 1 Avvio Sintonizzazione Sintonizzazione di precisione Frequenza 424.25 MHz

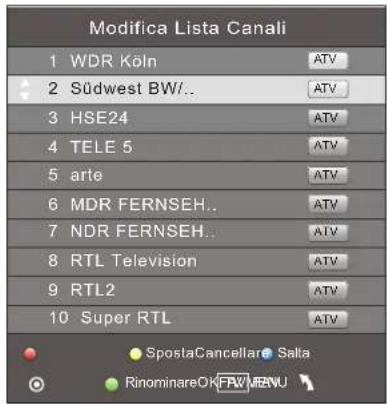

8.5 MODIFICA DELLE IMPOSTAZIONI DELL'EMITTENTE

Dopo la ricerca delle emittenti, queste vengono memorizzate in una sequenza nella quale le emittenti principali si trovano all'inizio dell'elenco dei canali. È possibile aggiungere emittenti all'elenco dei preferiti (FAV) o modificarne la sequenza spostando le emit- tenti o cancellandole.Spostamento di emittenti

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Modifica Lista Canali e premere OK.

3. Evidenziare con / l'emittente che si desidera spostare.

4. Premere il tasto giallo. La posizione di programma viene evidenziata.

5. Spostare la posizione di programma desiderata con i tasti / .

6. Premere il tasto giallo. A questo punto il programma è memorizzato nella posi-

zione desiderata.7. Per spostare altri canali, ripetere i punti 3.-6.

8. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Esclusione di emittenti Le emittenti selezionate possono essere selezionate solo con i tasti numerici 0-9 o con l'elenco dei canali. Non è più possibile selezionarle con i tasti CH + / -.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Modifica Lista Canali e premere OK.

3. Evidenziare con / l'emittente da saltare.

4. Premere il tasto blu. Dietro al nome del programma compare il simbolo .

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

NOTA: Per abilitare nuovamente l'emittente selezionare l'emittente evidenziata e premere ancora una volta il tasto blu. Rinomina delle emittentiÈ possibile rinominare i programmi analogici (ATV).

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Modifica Lista Canali e premere OK.

3. Evidenziare con / l'emittente da rinominare.

4. Premere il tasto verde.

5. Modificare le prime lettere con i tasti / .

6. Selezionare i caratteri successivi con il tasto .

7. Ripetere i punti 5. e 6., fino a quando il canale ha il nome desiderato. È possibile inserire fino a 5 caratteri.

8. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Cancellazione di emittenti

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Modifica Lista Canali e premere OK.

3. Evidenziare con / l'emittente che si desidera cancellare.

4. Premere il tasto rosso.

5. Confermare la cancellazione con . Premere per mantenere l'emittente.

6. Eventualmente è possibile evidenziare con / un'ulteriore emittente e cancellarla premendo sul tasto rosso.

7. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Crea elenco dei preferiti

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Modifica Lista Canali e premere OK.

3. Evidenziare con / un'emittente che si desidera includere nell'elenco dei preferiti.

4. Premere il tasto FAV. Viene visualizzato un cuore.

L'emittente è riportata nell'elenco dei preferiti. Per evidenziare altre emittenti procedere nello stesso modo.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

NOTA: l'antenna satellitare deve trovarsi orientata sul satellite desiderato. Il LNB deve poter ricevere segnali satellitari digitali. Programmi preimpostati Se l'antenna parabolica è orientata su Astra 19,2° Est o Hotbird 13° Est, normalmente la ricerca non è necessaria. L'elenco dei programmi preimpostati contiene le emittenti oggi comuni. Se non si trova un emittente: - per prima cosa tentare una ricerca manuale di singoli transponder (ved. “Ricerca manuale del transponder” a pagina 112). - oppure aggiungere un nuovo transponder (ved. “Aggiunta di un satellite o transponder” a pagina 113) e avviare poi una ricer- ca (ved. “Ricerca delle emittenti - satellite” a pagina 115).Satellite Se si desidera ricevere emittenti trasmesse da satelliti diversi da ASTRA 19,2° Est, eventualmente riorientare l'antenna e seguire le istruzioni del capitolo “Ricerca delle emittenti - satellite” a pagina 115. Impostazioni LNB Le impostazioni LNB andrebbero modificate solo se si utilizza un LNB (convertitore riduttore dell'antenna satellitare) obsoleto o esotico oppure, eventualmente, in una soluzione monocavo. I valori preimpostati (9750 e 10600 MHz) sono standard.

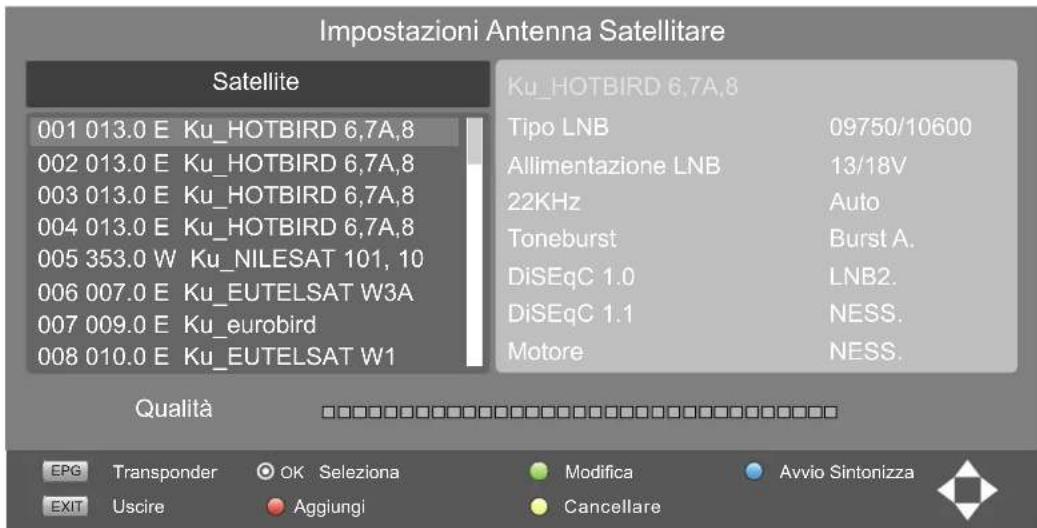

9.1 REGOLAZIONE ANTENNA

CancellareAggiungi Avvio SintonizzaModificaTransponder Uscire Seleziona

• Prima riga: nome del satellite attivo. Si tratta sempre del satellite che nella colonna di sinistra è contrassegnato con un colore. • Tutte le modifiche alla regolazione dell'antenna effettuate direttamente nei menu sottostanti si applicano solo ai sa-telliti indicati sopra.• Con EXIT si ritorna alla colonna di sinistra.
• Premere il tasto TV MENU, selezionare con il tasto Im- postazioni Antenna Satellitare e premere OK.
• Con il tasto EPG si alterna tra l'elenco dei satelliti e quello dei transponder.
• Con il tasto OK si colloca un segno di spunta davanti ai sa- telliti o transponder in modo da selezionarne diversi per una ricerca.• Passare alla colonna di destra con .• Piè di pagina: Indicazione delle funzioni possibili.Tutte le funzioni possono essere richiamate con i tasti del telecomando illustrati.• Qualità: Indicazione dell'intensità del segnale: l'intensità del segna-le dipende principalmente dall'esatto orientamento dell'an-tenna, ma può essere anche limitata dalle condizioni atmosferiche. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 111 Dienstag, 25. März 2014 3:16 15112 Impostazioni antenna / satellite TV LED

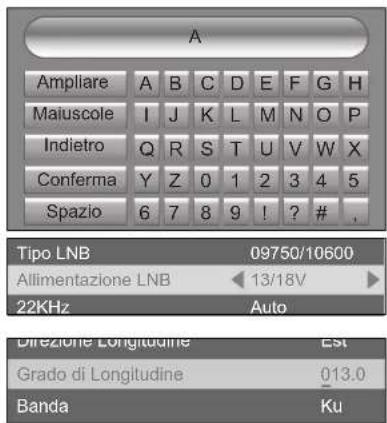

9.2 TIPI DI IMMISSIONE DATI

• I nomi dei satelliti e dei transponder vengono immessi in questa finestra. Tutte le voci si confermano con il tasto OK. Comandi della finestra di ricerca: - Ampliare: consente di visualizzare e nascondere altre lettere (Á ô ecc.) - Maiuscole: consente di alternare tra maiuscole e minuscole. - Indietro: cancella di uno spazio verso sinistra nella riga superiore - Conferma: conferma il nome.- Spazio: crea un campo vuoto nella riga superiore.
• Alternare tra le funzioni con i tasti / .

• Evidenziare un'altra riga con i tasti / .

• Una volta eseguite tutte le impostazioni, confermare le modifiche con OK.
• I numeri si immettono con i tasti 0-9. • È possibile sovrascrivere tutto il valore indicato o collocare la sottolineatura nella posizione desiderata con i / e sovrascrivere solo quei numeri.

• Evidenziare un'altra riga con i tasti / .

• Una volta eseguite tutte le impostazioni, confermare le modifiche con OK.

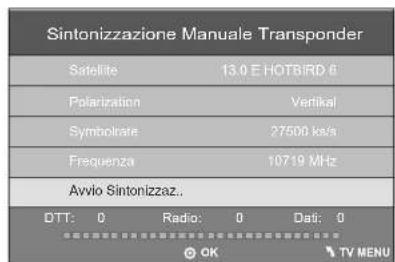

9.3 RICERCA MANUALE DEL TRANSPONDER

Le emittenti possono utilizzare un nuovo transponder o è possibile che siano cambiati altri dati del transponder; in tal caso eseguire una ricerca manuale del transponder. Viene cercato un singolo transponder e ne vengono memorizzati i programmi attuali.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Sintonizzazione Manuale Transponder e premere OK.

3. Premere i tasti / per cambiare il satellite sul quale si desidera cercare il

4. Evidenziare i valori che si desidera cambiare con il tasto / …

… Polarization: con / alternare tra Vertical e Horizon. … Symbolrate: sovrascrivere il vecchio valore con i tasti numerici 0-9. … Frequenza: sovrascrivere il vecchio valore con i tasti numerici 0-9.

5. Evidenziare Avvio Sintonizzaz.. e premere OK per avviare la ricerca del tran-

sponder. Questa fase dura alcuni secondi. Viene visualizzato il numero dei canali trovati.NOTA: dopo la ricerca si raccomanda di eseguire l'ordinamento per Elenco predefinito Standard . Premere il tasto CH.List e il tasto verde e selezionare per Elenco predefinito Standard. I nuovi programmi trovati si trovano alla fine dell'elenco dei canali. AmpliareIndietroMaiuscoleConfermaSpazio

Tipo LNB Allimentazione LNB22KHz09750/1060013/18V Auto Direzione LongitudineBanda Grado di Longitudine Est

9.4 RICERCA E ORDINAMENTO DI PROGRAMMI SATELLITARI

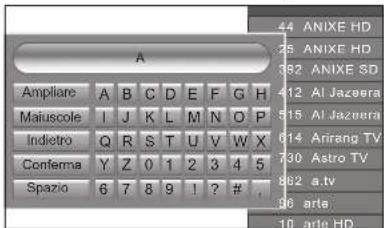

Ricerca di programmi Questa funzione aiuta a cercare in modo mirato programmi di cui si conosce il nome. I nomi dei programmi vengono visualizzati nell'elenco dei canali. Ciò consente di risparmiare tempo per la ricerca quando non si conosce la posizione di programma. Comandi della finestra di ricerca: Tutte le voci si confermano con il tasto OK. - Ampliare: consente di visualizzare e nascondere altre lettere (Á ô ecc.). - Maiuscole: consente di alternare tra maiuscole e minuscole. - Indietro: cancella di uno spazio verso sinistra nella riga superiore. - Conferma: nasconde la finestra di ricerca.- Spazio: crea un campo vuoto nella riga superiore.

1. Premere il tasto CH.LIST, per aprire direttamente l'elenco dei canali.

2. Premere il tasto rosso. Si apre una finestra nella quale si possono immettere i nomi dei programmi.

3. Evidenziare con / / la prima lettera del nome del programma nella

finestra e premere OK sul telecomando. Si vede quanto segue: - La lettera compare nella riga più alta.- Nell'elenco dei canali compaiono tutte le emittenti che iniziano con questa lettera.

4. Immettere un'altra lettera o premere EXIT per concludere.

5. Nell'elenco dei canali è possibile evidenziare l'emittente cercata e aprirla con OK.Ordinamento dei programmi satellitari Questa funzione aiuta ad ordinare i programmi satellitari nell'elenco dei canali in base a diversi criteri.

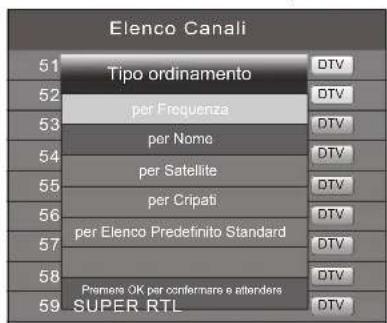

1. Premere il tasto CH.LIST, per aprire direttamente l'elenco dei canali.

2. Premere il tasto verde. Si apre una finestra nella quale si può evidenziare il tipo di ordinamento.

3. Evidenziare con / il tipo di ordinamento e premere OK. Per l'ordinamento

può volerci un poco di tempo. - per Frequenza: la frequenza più bassa per prima- per Nome: alfabeticamente dalla A alla Z- per Satellite: alfabeticamente dalla A alla Z- per Criptati: emittenti criptate e non criptate - per Elenco predefinito Standard: ordinamento in base all'elenco preimpostato

4. Attivare un programma con OK o uscire dall'elenco dei canali con EXIT.

9.5 AGGIUNTA DI UN SATELLITE O TRANSPONDER

NOTA: l'aggiunta manuale è necessaria quando iniziano a funzionare nuovi satelliti o quando il gestore del satellite attiva nuovi transponder. Le impostazioni vengono rese note nelle riviste di programmazione Tv e nelle riviste professionali. Se si dispone di una connessione a internet, è possibile trovare informazioni anche nei siti dei gestori delle emittenti. 44 ANIXE HD25 ANIXE HD392 ANIXE SD412 Al Jazeera 515 Al Jazeera ecoC614 Arirang TV730 Astro TV862 a.tv96 arte10 arte HDAmpliareIndietroMaiuscoleConfermaSpazio

Premere OK per confermare e attendere Tipo ordinamento per Frequenza per Nome per Satellite per Cripati per Elenco Predefinito Standard Esempio di utilizzo pratico delle informazioni del sito web di ASTRA:Su un transponder vi si trovano le seguenti indicazioni: Trp.77 11.9535 GHz /H (27500 3/4)- L'indicazione del transponder (Trp.77) non è importante. - La frequenza di ricezione (11.9535 GHz) va immessa a 5 cifre: 11954 (arrotondata).- La polarizzazione (H) è in questo caso orizzontale, (altrimenti sarebbe (V) per verticale). - Il symbol rate (di solito 27500 o 22000) può essere a volte anche a 4 cifre. - Non è necessario immettere la correzione degli errori FEC (3/4,5/6 o 7/8). LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 113 Dienstag, 25. März 2014 3:16 15114 Impostazioni antenna / satellite TV LED

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Impostazioni Antenna Satellitare e premere OK.

3. Con il tasto EPG alternare tra l'elenco dei satelliti e quello dei transponder.

4. Premere il tasto rosso. Si apre una finestra nella quale vanno immessi i nuovi

5. Dopo aver immesso tutti i valori, premere OK. Il nuovo satellite o transponder

viene aggiunto in coda all'elenco.Immissione per satellite

• Numero: il nuovo satellite viene memorizzato con questo numero alla fine dell'elenco dei satelliti.

• Satellite: premere e immettere il nome.

• Direzione Longitudine: scegliere tra Est e Ovest.
• Grado di Longitudine: immettere l'angolazione.
• Banda: scegliere tra Ku e C. Immissione per transponder• Transponder: numero di transponder attuale.• Frequenza: immettere la frequenza.
• Simbolo (ks/s): anche symbol rate, immettere la velocità dati.

• Polarizzazione: piano di polarizzazione, scegliere tra H e V (orizzontale e verticale).

9.6 MODIFICA DI UN SATELLITE O TRANSPONDER

NOTA: se cambiano i dati di un satellite o transponder, è necessario modificarli nel ricevitore satellitare. Le impostazioni vengono rese note nelle riviste di programmazione Tv e nelle riviste professionali. Se si dispone di una connessione a internet, è possibile trovare informazioni anche nei siti dei gestori delle emittenti. Inserire i nuovi dati.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Impostazioni Antenna Satellitare e premere OK.

3. Con il tasto EPG alternare tra l'elenco dei satelliti e quello dei transponder.

4. Evidenziare con / un satellite/transponder.

5. Premere il tasto verde. Si apre una finestra nella quale vanno immessi i nuovi

valori. NOTA: è possibile che si debba cambiare un solo valore.

6. Dopo aver immesso tutti i valori, premere OK. I valori sono memorizzati.

Immissione per satellite• Numero: posizione attuale nell'elenco dei satelliti.

• Satellit: premere e immettere il nome.

• Direzione Longitudine: scegliere tra Est e Ovest.
• Grado di Longitudine: immettere l'angolazione.
• Banda: scegliere tra Ku e C. Immissione per transponder
• Transponder: posizione attuale nell'elenco dei transponder.
• Frequenza: immettere la frequenza.
• Simbolo (ks/s): anche symbol rate, immettere la velocità dati.

• Polarizzazione: piano di polarizzazione, scegliere tra H e V (orizzontale e verticale). Direzione Longitudine EstBanda KuGrado di Longitudine 013.0Numero 061Satellite HOTBIRD 6,7A,8Aggiungi Direzione Longitudine EstBanda KuGrado di longitudine 013.0Numero 001Satellite HOTBIRD 6,7A,8Modifica LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 114 Dienstag, 25. März 2014 3:16 15115 Impostazioni antenna / satellite TV LED

9.7 RICERCA DELLE EMITTENTI - SATELLITE

Dopo aver aggiunto o modificato le informazioni su satelliti o transponder, prima di poter ricevere i nuovi dati è necessario effet- tuare una ricerca.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Impostazioni Antenna Satellitare e premere OK.

3. Con il tasto EPG alternare tra l'elenco dei satelliti e quello dei transponder.

4. Evidenziare con / un satellite/transponder e premere OK.

Davanti al satellite/transponder evidenziato compare un segno di spunta.

5. Evidenziare con / tutti gli altri satelliti/transponder per i quali si desidera

avviare la ricerca e premere OK.NOTA: per rimuovere un segno di spunta evidenziare la riga e premere di nuovo OK. 6. Una volta eseguite tutte le impostazioni, premere il tasto blu. Si apre una finestra nella quale vanno immessi i nuovi valori per la ricerca. - Modo Sintonizzazione: Standard: viene esaminato l'elenco dei transponder standard dei satelliti selezionati. Sintonizzazione Cieca: viene perlustrato tutto lo spettro delle frequenzeRete: vengono cercati anche transponder nuovi o modificati - Criptati: Senza Filtro: cerca anche emittenti criptate / No: cerca solo emittenti aperte. - Genere Servizio: Tutti, Canali TV, Canali Radio: selezionare se si desidera cercare tutti i dati, solo le emittenti televisive o solo le emittenti radiofoniche.

7. Avviare la ricerca con OK. Inizia la ricerca delle emittenti.

9.8 CANCELLAZIONE DI UN SATELLITE O TRANSPONDER

NOTA: la cancellazione di un satellite o transponder può causare la cancellazione di programmi e il disordinamento degli elenchi dei canali!

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Con il tasto selezionare Impostazioni Antenna Satellitare e premere OK.

3. Con il tasto EPG alternare tra l'elenco dei satelliti e quello dei transponder.

4. Evidenziare con / un satellite/transponder.

5. Premere il tasto giallo.

6. Confermare la cancellazione con OK. Premere EXIT per non cancellare.

7. Premere il tasto EXIT, per uscire dal menu.

9.9 IMPOSTAZIONE DEL SATELLITE

NOTE:• Le modifiche ai valori preimpostati si rendono necessarie solo in casi eccezionali.• Le modifiche apportate hanno effetto dopo l'uscita dai menu e possono causare la perdita del segnale televisivo!

• Prima di modificare i valori della colonna di destra Impostazioni Antenna Satellitare, è preferibile confrontare i valori sull'LNB (di solito un adesivo con i dati tecnici).
• Se si desidera utilizzare il ricevitore satellitare con un impianto condominiale e non si dovesse ricevere nessun segnale con i dati preimpostati, informarsi presso l'amministratore del condominio.Tipo LNB Le modifiche sono necessarie solo se l'antenna non utilizza un LNB universale e si deve cambiare la frequenza. Se sull'LNB è indicato solo il valore 9750 MHz (o 9,75 GHz) non si tratta di un LNB universale “con capacità digitale”! Per ricevere tutti i program- mi digitali è inoltre necessaria la frequenza superiore di 10600 MHz (o 10,6 GHz).

1. Evidenziare con / un satellite.

2. Passare con alla colonna di destra del menu Impostazioni Antenna Satellitare.

3. Evidenziare con il tasto / Tipo LNB, quindi premere / per aprire la finestra.

4. Evidenziare con il tasto / il tipo di LNB richiesto.

Tensione LNB Gli LNB e i commutatori vengono alimentati di tensione e commutati attraverso il cavo dell'antenna. Negli impianti di antenne con- dominiali di maggiori dimensioni è eventualmente necessario disattivare la tensione dell'LNB. Si tratta comunque di un caso assai poco frequente. Eventualmente informarsi presso l'amministratore del condominio.

1. Evidenziare con / un satellite.

2. Passare con alla colonna di destra del menu Impostazioni Antenna Satellitare.

3. Evidenziare con il tasto / Alimentazione LNB.

4. Con i tasti / scegliere tra 13V, 18V, 13/18 V e Spento.

5. Aprire il punto successivo con il tasto / .

22 kHz Di solito con la funzione Auto funzionerà tutto correttamente. Se non fosse così e se non si usa un LNB universale, commutare il commutatore a 22 kHz per LNB Acceso o Spento secondo le indicazioni del produttore.

1. Evidenziare con / un satellite.

2. Passare con alla colonna di destra del menu Impostazioni Antenna Satellitare.

3. Evidenziare con il tasto / 22 KHz.

4. Con i tasti / scegliere tra Auto, Acceso e Spento.

5. Aprire il punto successivo con il tasto / .

Toneburst Questa funzione serve ad alternare la ricezione tra due satelliti. Il segnale inviato viene elaborato dall'LNB e attivato di conseguen- za.

1. Evidenziare con / un satellite.

2. Passare con alla colonna di destra del menu Impostazioni Antenna Satellitare.

3. Evidenziare con il tasto / Toneburst.

4. Con i tasti / scegliere tra Ness., Burst A e Burst B.

5. Aprire il punto successivo con il tasto / .

9.10 AZIONAMENTO DI PIÙ LNB

La funzione DiSEqC 1.0 consente di ricevere fino a 4 satelliti diversi. Impostare qui il LNB per il satellite selezionato (in alto nella colonna).1. Ci si trova nella colonna di destra del menu Impostazioni Antenna Satellitare.

2. Evidenziare con il tasto / DiSEqC 1.0.

3. Con i tasti / scegliere tra Ness., LNB1 / LNB2 / LNB3 e LNB4.

4. Aprire il punto successivo con il tasto / .

• Con l'impostazione della voce del menu DISEqC 1.1 è possibile impostare fino a 16 LNB/satelliti.

• La voce del menu Motore consente di comandare e gestire antenne rotanti. Per ulteriori informazioni consultare il manuale di istruzioni dell'impianto. Preimpostazioni per Astra 19,2° Est e Hotbird 13° Est. Per agevolare le impostazioni più comuni, i seguenti valori sono preimpostati:- Hotbird 13° Est- Toneburst: opzione A- DiSEqC 1.0: LNB2- Astra 19,2° Est- Toneburst: opzione A- DiSEqC 1.0: LNB1 NOTA: queste impostazioni tornano ad essere valide anche dopo aver ripristinato le impostazioni di fabbrica (ved. “Impostazioni di fabbrica” a pagina 126).LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 116 Dienstag, 25. März 2014 3:16 15117 Informazioni sulla programmazione (EPG) TV LED

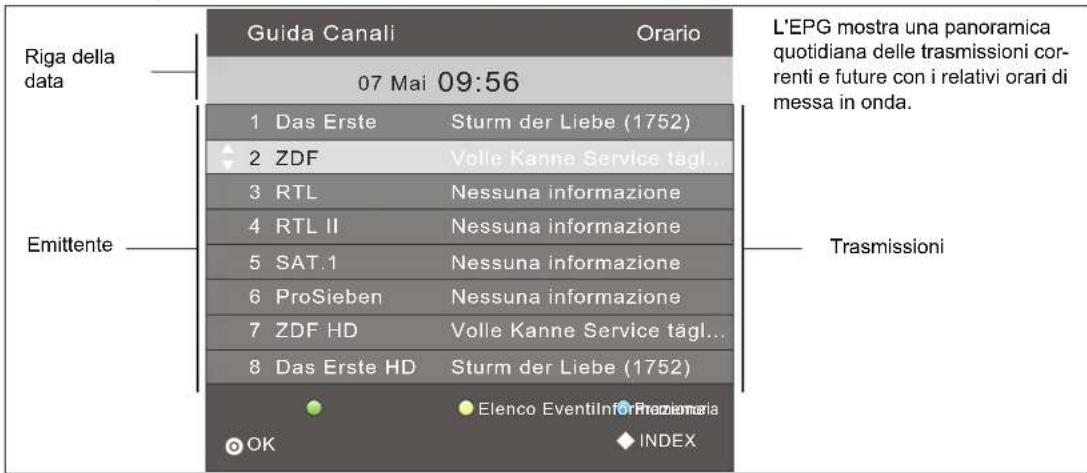

10. INFORMAZIONI SULLA PROGRAMMAZIONE (EPG)

(nella ricezione digitale) La guida elettronica ai programmi (EPG, dall'inglese Electronic Program Guide) viene offerta da molte, ma non tutte le emittenti. Il servizio EPG è possibile con DVB-T, DVB-C e DVB-S. La sua ricezione può quindi variare notevolmente. Premere EPG per aprire la panoramica dei programmi.

1. Premendo il tasto INDEX passare alla prima riga Guida Canali Orario.

-Con i tasti / passare a Guida Canali Canale. Ora è possibile visualizzare l'anteprima dei programmi del canale attivo per la data selezionata. - Con il tasto si attiva la riga delle posizioni di programma (Canale) e con i tasti / si passa all'anteprima dei program- mi della posizione di programma desiderata.

2. Nel menu Guida canali (EPG) ora, passare alla riga con data e ora premendo il tasto / . Con i tasti / passare

all'anteprima dei programmi per i singoli giorni della settimana in arrivo. A questo punto si può tornare alla riga Guida Canali e visualizzarvi le anteprime delle singole emittenti alla data selezionata.3. Con i tasti seguenti si possono effettuare modifiche: / : alternare tra le prime due righe // selezionare Programma/Trasmissione. OK: visualizza il canale selezionato. tasto verde: mostra informazioni dettagliate sulla trasmissione selezionata. tasto giallo: aprire Elenco Eventi. Qui sono memorizzate le trasmissioni sulle quali va commutato. tasto blu: memorizza l'inizio di una trasmissione. INDEX: richiama la riga Guida Canali. EXIT: nascondere EPG. Memorizzare attivazione/cambio automatico delle trasmissioni L'EPG consente di memorizzare l'inizio delle trasmissioni. Le trasmissioni vengono visualizzate nella finestra El. Eventi. Se il te- levisore è acceso 10 secondi prima dell'inizio della trasmissione compare la richiesta se visualizzare la trasmissione memorizzata. Il cambio viene eseguito se non si preme alcun tasto oppure se con il tasto si seleziona Si e quindi si conferma con OK. Se si desidera continuare a guardare il programma in corso, con il tasto passare a No e confermare con OK. Se il televisore si trova in modalità stand-by, all'ora memorizzata si accende con il programma desiderato.

1. Selezionare il programma desiderato e aprire la finestra EPG con il tasto EPG.

2. Premere il tasto INDEX. L'intestazione è attivata.

3. Premere il tasto oppure . Ora viene visualizzata l'anteprima giornaliera

dell'emittente attiva.

4. Selezionare la trasmissione desiderata con i tasti / .

5. Premere il tasto blu (Promemoria).

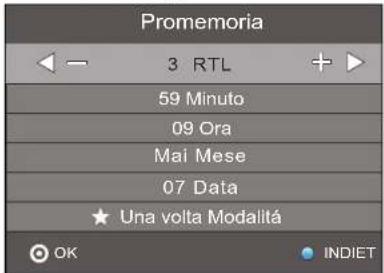

6. Nella finestra successiva Promemoria confermare subito i valori con OK o

modificarli. Compare la finestra El. Eventi con la panoramica di tutte le trasmis- sioni memorizzate.NOTA: nella riga più in basso è predefinito il richiamo unico della trasmissione. È possibile memorizzare trasmissioni anche per una riproduzione giornaliera o settimanale.

7. Con la pressione del tasto giallo tornare indietro all'EPG o chiudere la finestra

con EXIT. 1 Das Erste2 ZDF3 RTL4 RTL II5 SAT.1Elenco EventiInformazionePromemoria07 Mai 09:56 6 ProSieben7 ZDF HD8 Das Erste HDSturm der Liebe (1752)Volle Kanne Service tägl...Nessuna informazioneNessuna informazioneNessuna informazioneNessuna informazioneVolle Kanne Service tägl...Sturm der Liebe (1752) INDEX Guida Canali Orario EmittenteTrasmissioniRiga della data L'EPG mostra una panoramica quotidiana delle trasmissioni cor-renti e future con i relativi orari di messa in onda. 3 RTL 59 Minuto 09 Ora Mai Mese 07 Data Una volta Modalitá Promemoria

Cancellazione di trasmissioni della programmazione 1. Per annullare il passaggio automatico alle emittenti preimpostate dalla finestra El. Eventi, aprire l'EPG con il tasto EPG.

2. Premere il tasto giallo (Elenco Eventi).

3. Evidenziare la trasmissione che si desidera rimuovere dall'elenco con i tasti / .

4. Premere il tasto rosso (Cancellare).

5. Con la pressione del tasto giallo tornare indietro all'EPG o chiudere la finestra con EXIT.

11.1 MODIFICA LE IMPOSTAZIONI DELL'IMMAGINE

Il televisore è dotato di tre impostazioni dell'immagine preimpostate (Standard, Lieve e Dinamico). Selezionando Utente, vengono richiamate le impostazioni dell'immagine personalizzate. Definizione del modo immagine

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere 1 volta il tasto . Il menu Immagine è attivo.

3. Premere in Modalità immagine il tasto OK.

4. Con i tasti / selezionare la voce Utente.

Le seguenti voci vengono attivate e possono essere modificate:Contrasto // Luminosità // Colore // NitidezzaTint (viene attivato solo con segnali NTSC)

5. Richiamare la voce desiderata con e con i tasti / impostare il valore

6. Premere il tasto TV MENU, se si desidera richiamare il menu Immagine com-

pleto per ulteriori modifiche.

7. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Impostazione della temperatura del colore Il televisore è dotato di tre impostazioni della temperatura del colore preimpostate (Freddo, Medio e Caldo).

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere 1 volta il tasto . Il menu Immagine è attivo.

3. Con il tasto evidenziare la voce Temperatura del Colore e premere il tasto OK.

4. Con i tasti / scegliere tra Freddo, Medio, Caldo e Utente.

Alla voce Utente è possibile attivare e modificare le seguenti voci: Rosso / Verde / Blu.

5. Richiamare la voce desiderata con e con i tasti / impostare il valore desiderato.

6. Premere il tasto TV MENU, se si desidera richiamare il menu Immagine completo per ulteriori modifiche.

7. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

11.2 RIDUZIONE DEL RUMORE

Questa funzione riduce le interferenze dell'immagine nella ricezione TV analogica e migliora la qualità dell'immagine in caso di segnale debole.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere 1 volta il tasto . Il menu Immagine è attivo.

3. Premere ripetutamente il tasto , fino a selezionare Riduzione Rumore e premere il tasto OK.

È possibile selezionare le seguenti voci: Spento / Basso / Medio / Alto.

4. Con il tasto evidenziare la voce desiderata.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

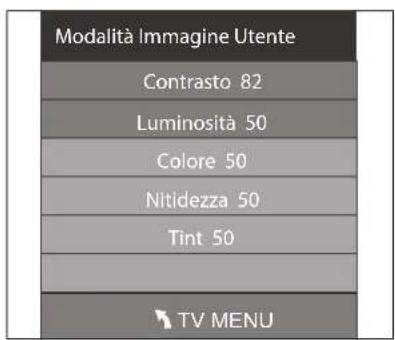

TV MENU Modalità Immagine UtenteContrasto 82Luminosità 50Colore 50Nitidezza 50Tint 50 LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 118 Dienstag, 25. März 2014 3:16 15119 Impostazione dell'immagine e del suono (TV) TV LED

Con questa funzione si regola la retroilluminazione (backlight) del televisore. Questa tecnica consente una maggiore saturazione delle parti scure dell'immagine senza ridurre la brillanza delle parti chiare. Questa funzione è attiva solo nella modalità Negozio.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere 1 volta il tasto . Il menu Immagine è attivo.

3. Premere ripetutamente il tasto , fino a selezionare Retroilluminazione e premere il tasto OK.

4. Con i tasti / impostare il valore desiderato. Questo valore ritorna al valore iniziale dopo 30 minuti.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

11.4 CONTRASTO DINAMICO

Con questa funzione si regola la luminosità dei pixel più bianchi rispetto ai pixel scuri. Il rapporto viene regolato sempre rispetto all'immagine attuale (dinamicamente).

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere 1 volta il tasto . Il menu Immagine è attivo.

3. Premere ripetutamente il tasto , fino a selezionare Contrasto Dinamico e premere il tasto OK.

È possibile selezionare le seguenti voci: Spento / Basso / Medio / Alto.

4. Con il tasto evidenziare la voce desiderata.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

11.5 MODIFICA DEL FORMATO DELLO SCHERMO

Il televisore dispone di 6 formati dello schermo: Auto, 4:3, 16:9, Zoom, Subtitle, Just Scan e Smart Zoom. Premendo il tasto ASPECT è possibile cambiare direttamente il formato dello schermo.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere 1 volta il tasto . Il menu Immagine è attivo.

3. Premere ripetutamente il tasto , fino a selezionare Rapporto Immagine e premere il tasto OK.

È possibile selezionare le seguenti voci: Auto, 4:3, 16:9, Zoom, Subtitle, Just Scan e Smart Zoom.

4. Con il tasto evidenziare la voce desiderata.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

NOTA: quando è impostata la funzione Auto, viene selezionato automaticamente il formato inviato dalla trasmissione. NOTA: la voce Just Scan è attiva solo se è impostato HDMI1, HDMI2 o YPbPr.

11.6 IMPOSTAZIONI DELL'IMMAGINE PC

Selezionando PC come fonte di segnale nel menu Immagine compare la voce aggiuntiva Schermo. Qui è possibile impostare la posizione e la sincronizzazione del desktop del PC.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Premere 1 volta il tasto . Il menu Immagine è attivo.

3. Premere il tasto , fino a quando compare Schermo e premere OK. Posizione

automatica è attivato.

4. Con il tasto selezionare l'impostazione dell'immagine che si desidera modifi-

care:Posizione O. (posizione orizzontale del desktop)Posizione V. (posizione verticale del desktop)DimensioneFase (sincronizzazione)

5. Con i tasti / , impostare il valore desiderato.

6. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Posizione automaticaPosizione O. 50Posizione V. 50Dimensione 50Fase 14Schermo LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 119 Dienstag, 25. März 2014 3:16 15120 Impostazione dell'immagine e del suono (TV) TV LED

11.7 MODIFICA DELLE IMPOSTAZIONI AUDIO

Il televisore è dotato di quattro impostazioni audio preimpostate (Standard, Musica, Cinema e Sport). Selezionando Utente, vengono richiamate le impostazioni audio personalizzate. Impostazione dell'effetto audio

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino a quando compare Audio e premere OK.

3. Audio è attivato. Con i tasti / selezionare la voce Utente.

4. Le seguenti voci vengono attivate e possono essere modificate: Alti // Bassi

5. Richiamare una voce con il tasto e con i tasti / impostare il valore desi-

6. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

11.8 EMISSIONE DI SUONO DIGITALE (SPDIF)

È possibile stabilire il modo in cui il suono digitale debba essere riprodotto negli apparecchi collegati. 1. Premere TV MENU.

2. Premere il tasto , fino ad attivare Audio.

3. Selezionare con il tasto la voce SPDIF.

4. Premere OK per alternare tra le due funzioni.

- Auto: viene messo il segnale audio originale, ossia come segnale stereo 5.1 Dolby o PCM. Selezionare questa funzione se si è collegato un decoder 5.1. - PCM: i segnali audio vengono emessi sempre come normali segnali stereo. Selezionare questa funzione se non è collega- to un impianto surround 5.1.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Commutazione tramite il tasto AUDIO Con il tasto AUDIO è possibile aprire la finestra Traccia Audio durante la riprodu- zione televisiva. È possibile alternare tra le lingue e modificare l'uscita audio. Se qui è possibile selezionare qualcosa, dipende dalle funzioni supportate dall'emittente.

1. Premere AUDIO. Compare la finestra Traccia Audio.

2. Con i tasti / selezionare la riga con la lingua desiderata.

3. Con i tasti / selezionare l'uscita audio. Nella finestra compare l'indicazione

11.9 ALTRE IMPOSTAZIONI AUDIO

Bilancia regola la suddivisione del suono sugli altoparlanti.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Audio.

3. Con il tasto evidenziare la voce Bilancia e premere OK.

4. Regolare la distribuzione del volume con i tasti / .

Volume maggiore nell'altoparlante di sinistra: premere il tasto . Volume maggiore nell'altoparlante di destra: premere il tasto .

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Con la funzione Allineamento Volume è possibile compensare volumi diversi, ad es. quando si cambia canale. Se si attiva la Modalità Surround, si ottiene un suono avvolgente.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Audio.

3. Selezionare con il tasto la voce Allineamento Volume o Modalitá Surround.

4. Attivare e disattivare la funzione premendo il tasto OK.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

12. RIPRODUZIONE DI USB

• Non è possibile collegare direttamente un PC o un notebook tramite la presa USB. Sia il televisore sia il PC o il notebook po- trebbero danneggiarsi.

• Collegare il dispositivo USB direttamente o mediante un cavo di prolunga schermato USB di max. 20 cm alla presa USB del televisore.

• Durante la rimozione del dispositivo USB, l'apparecchio deve essere spento o il collegamento USB disconnesso. In caso con- trario il dispositivo USB o il televisore potrebbero subire una perdita di dati o dei danni. Alla presa USB possono essere collegati lettori MP3 con connettore USB o stick USB. Possono essere riprodotti i seguenti formati di dati: Musica: MP3 e WAV Foto: JPG e BMP Film: MPEG2, MPEG4, TS, MKV Testo: TXT Creazione di un collegamento

1. Inserire il connettore del dispositivo USB nella presa USB situata sul lato sinistro dell'apparecchio.

2. Premere il tasto SOURCE.

3. Selezionare USB con i tasti / .

4. Confermare l'impostazione con OK.

5. Con i tasti / scegliere tra Foto, Musica, Filmati e Testo.

6. Premere OK. Il drive USB C è attivato.

… al file desiderato: viene attivata l'anteprima. … alla cartella: premere OK per aprire la cartella.

9. Premere OK per riprodurre/aprire il file selezionato.

10. Arrestare la riproduzione con EXIT.

• Per tornare al livello di cartella, con i tasti /

/ selezionare Archivio su e premere il tasto OK.

Per ritornare al primo livello di cartelle, con i tasti

/ passare a Indie- tro e premere il tasto OK. Passare anche lì a Indietro e premere il tasto OK, per passare alla selezione dei file Foto, Musica, Filmati e Testo. Foto Musica Testo Filmati USB 2.0

Durante la riproduzione in formato pieno Quando viene mostrata una presentazione di diapositive o viene riprodotto un filmato o un MP3, è possibile eseguire le seguenti funzioni direttamente con i tasti del telecomando: Playlist Nella modalità USB è possibile programmare una playlist premendo il tasto AUDIO. Per Musica, Foto e Filmati è possibile creare contemporaneamente una playlist corrispondente.

1. Con i tasti / / / selezionare un file.

2. Premere AUDIO. Compare un segno di spunta davanti al file. Procedere quindi con tutti i file desiderati. Per deselezionare i singoli file premere nuovamente su AUDIO.

3. Per avviare la riproduzione, premere il tasto nella parte inferiore del telecomando o OK.

4. Per fermare la riproduzione della playlist premere il tasto

La playlist rimane invariata fino a quando il televisore non viene spento o lo stick USB rimosso. Barra delle funzioni con altre funzioni speciali Durante la riproduzione premere OK, per visualizzare la barra delle funzioni. Per selezionare altre funzioni speciali, ad es. funzioni di ripetizione, rotazione dell'immagine e funzione di zoom, utilizzare i tasti / e modificare le impostazioni premendo OK. Per i possibili inserimenti utilizzare i tasti / / / e OK. Per richiamare la seconda parte dell'elenco delle funzioni, premere il tasto fino a visualizzare Playlist. Ripetizione / riproduzione casuale

1. Durante la riproduzione premere OK, per visualizzare la barra delle funzioni.

2. Con i tasti / evidenziare Repeat All.

3. Premendo OK si alterna tra:

- Repeat 1: vengono ripetuti il brano/l'immagine/il film/la playlist attuali. - Repeat all: vengono ripetuti tutti i brani/le immagini/i film/le playlist. - Random: riproduzione casuale - Repeat Off: riproduzione normale

4. Premere EXIT per nascondere la barra delle funzioni.

Scollegamento del dispositivo USB

1. Terminare la riproduzione premendo SOURCE e selezionando un'altra fonte di segnale.

2. Per scollegare il dispositivo, estrarre delicatamente il connettore USB dalla presa USB.

Foto Musica Film Testo (il tasto Start nella parte inferio- re del telecoman- do) Avvio riproduzione (da pausa, da avanzamento/arretramento) – – – oppure EXIT Per tornare alla scelta del file – – – II Interrompere riproduzione – – –

– – – Arretramento rapido (una pressione ripetuta aumenta la velocità) Paragrafo di testo indietro

– – – Avanzamento rapido (una pressione ripetuta aumenta la velocità) Paragrafo di testo avanti I Un'immagine/titolo/film/testo indietro

Un'immagine/titolo/film/testo avanti

Richiamare la barra delle funzioni: con i tasti / passare alle funzioni. Quindi premere OK, per attivarle. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 122 Dienstag, 25. März 2014 3:16 15123 Common Interface (CI) TV LED

13. COMMON INTERFACE (CI)

Il televisore dispone di uno scomparto per moduli aggiuntivi con slot per schede. Nei negozi specializzati o presso il proprio forni- tore di TV via cavo sono disponibili moduli e schede diversi per pay-tv.• Inserimento: il televisore è spento. Inserire il modulo aggiuntivo nello scomparto.Il lato … … „carta“ (la smart card si trova qui più vicina all’alloggiamento del modulo aggiuntivo) è rivolto verso il lato anteriore dell’ap- parecchio o … i due incavi sul lato del modulo aggiuntivo sono rivolti verso l’alto. L’altro lato con un solo incavo è rivolto verso il basso.

• Rimozione: il televisore è spento. Estrarre il modulo aggiuntivo per rimuoverlo. Se nello scomparto CI si trova un modulo aggiuntivo, con il menu Informazione Interfaccia CI è possibile apportare modifiche.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

2. Premere ripetutamente il tasto , fino a selezionare Informazione interfaccia CI e premere il tasto OK.

Le seguenti voci del menu secondario vengono attivate e possono essere modificate.

3. Selezionare con il tasto la voce desiderata e premere OK per modificare la voce.

4. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

Le altre voci del menu sono descritte in “Fuso orario” a pagina 127 e in “Auto Standby (4h)” a pagina 127.

Alla ricezione di canali digitali le impostazioni di ora e data vengono regolate automaticamente. Se si ricevono esclusivamente programmi analogici, l'orario deve essere impostato manualmente. La fonte di segnale ATV (SOURCE) è selezionata.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Orario. Il menu secondario Orologio è attivo.

3. Richiamare questa funzione con OK.

4. Con il tasto selezionare l'impostazione temporale che si desidera modificare:

Data / Mese / Anno / Ora / Minuto NOTA: durante la prima impostazione compaiono le designazioni solo dopo aver evidenziata la riga e dopo aver effettuato un’impostazione.

5. Con i tasti / , impostare il valore desiderato.

6. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

14.2 TIMER DI SPEGNIMENTO

Il televisore può essere impostato in modo tale da spegnersi automaticamente allo scadere di un intervallo di tempo predefinito. Se si spegne e poi si riaccende il televisore mentre è attivo il timer di spegnimento, quest'ultimo viene disattivato e bisogna impo- starlo di nuovo. L'intervallo può essere impostato da Spento a 240 min (minuti).

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Orario.

3. Con il tasto selezionare Timer di spegnimento e premere OK.

4. Con il tasto impostare il valore desiderato.

5. Premere il tasto EXIT per uscire dal menu e salvare l'impostazione.

NOTA: il timer di spegnimento può essere avviato anche con il tasto SLEEP del telecomando. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 123 Dienstag, 25. März 2014 3:16 15124 Ora e timer TV LED

14.3 ORA DI ACCENSIONE E DI SPEGNIMENTO

Con l'ora di accensione e di spegnimento è possibile stabilire un orario nel quale il televisore si accende o si spegne. È possibile impostare orari diversi.NOTA: Queste funzioni disattivano o attivano il modo stand-by del televisore.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Orario.

3. Evidenziare con il tasto la voce

Timer Spegnimento oTimer Accensione.4. Richiamare questa funzione con OK.

5. Con i tasti / / / evidenziare e modificare le funzioni visualizzate.

- Nella voce di menu attivata sopra, determina se l'impostazione deve essere eseguita solo una volta o regolarmente. Sele- zionare una delle seguenti opzioni: Spento, Una volta, Quotidiano, Lun-Ven, Lun-Sab, Sab-Dom o Domenica. - Ora / Minuto: impostare l'ora di accensione o spegnimento - Fonte di segnale: DVB-S2 / DTV / ATV / Radio / Data / SCART / YPbPr / PC / HDMI1 / HDMI2 / AV / USB NOTA: le fonti di segnale visualizzate dipendono dal tipo di ricerca utilizzato (DTT / DVB-C / DVB-S). - Volume: imposta il volume all'accensione

6. Premere il tasto TV MENU, per tornare al menu. Le impostazioni verranno salvate.

Il televideo è un servizio informativo gratuito offerto dall'emittente. Viene trasmesso con il segnale televisivo e richiede quindi buo- ne condizioni di ricezione. Non tutte le emittenti offrono il televideo. Le informazioni del televideo sono generalmente suddivise in settori, tematiche e pagine. Alcune tematiche occupano più pagine (2/3 significa pagina due di tre) e altre contengono informazioni nascoste (risposte ai quiz, pagine VPS, ecc.). Televideo On / Mix / Off Con il tasto TEXT del telecomando è possibile attivare la funzione televideo, aprire l'immagine mista e disattivare la funzione te- levideo. Televideo off Con il tasto EXIT del telecomando è possibile disattivare direttamente la funzione Televideo. Tasti colorati In quasi tutte le pagine del televideo si trovano alcuni campi di testo colorati (rosso, verde, giallo, blu) sul margine inferiore dello schermo. Con i tasti colorati del telecomando è possibile saltare direttamente alle tematiche/pagine indicate nei campi di testo co- lorati. Richiamare le pagine attraverso i tasti numerici Il numero a tre cifre della pagina corrente si trova nell'angolo in alto a sinistra dello schermo. Le tre cifre dei numeri delle pagine devono essere sempre digitate con i tasti numerici. Richiamare pagina info (pagina 100) Premendo il tasto INDEX, richiamare la pagina 100. Per richiamare le pagine secondarie

1. Richiamare la pagina del televideo desiderata (con pagine secondarie).

2. Sul bordo superiore dello schermo compare una riga con la pagina secondaria attuale (3/4). Premere SUBPAGE.

3. Sul bordo inferiore compaiono le pagine secondarie che è possibile richiamare con i tasti / .

Funzione Hold Premere il tasto HOLD, per bloccare o riavviare la visualizzazione delle pagine secondarie. Ingrandimento dell'immagine Il televideo può essere visualizzato in 3 dimensioni diverse. Premere il tasto SIZE per scegliere tra la visualizzazione normale e i due ingrandimenti. Informazioni nascoste Sulle pagine del televideo con giochi o indovinelli possono trovarsi soluzioni nascoste.

• Premere il tasto REVEAL per visualizzare tali informazioni. Questa funzione non è supportata da tutte le emittenti. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 125 Dienstag, 25. März 2014 3:16 15126 Funzioni speciali TV TV LED

Questo menu consente di impostare una serie di funzioni di blocco e di modificare la password. Per aprire il menu immettere il codice di accesso preimpostato 6666. Per il menu Guida parentale ved. “NOTA: la voce di menu Guida parentale G non riveste alcuna funzione in caso di DVB-T e di ricezione analogica, poiché il segnale necessario non viene trasmesso dalle emittenti. Il significato delle singole valutazioni va tratto dalla tabella all'inizio del capitolo.” a pagina 128.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Blocco.

La voce di menu Blocca sistema.3. Richiamare questa funzione con OK. 4. Immettere il codice di accesso (6666 preimpostato).5. Il procedimento deve essere ripetuto ogni volta che si apre questo menu. Blocco del sistema Quando questa funzione è attiva (Acceso) prima di eseguire una ricerca delle emittenti, di installare programmi e prima di tornare alle impostazioni di fabbrica, occorre inserire una password.

• Dopo l'inserimento della password premere ripetutamente il tasto OK, per attivare o disattivare funzioni. Modifica del codice di accesso

1. Evidenziare la voce Inserire PW e premere OK.

2. Immettere la vecchia password.3. Digitare due volte il nuovo codice di accesso. Il nuovo codice sarà valido dopo la seconda immissione.

4. Eseguire ulteriori impostazioni o premere EXIT per uscire dal menu.

NOTA: se si è dimenticata la password, è possibile aprire Blocco sistema con la password master 9527. Blocco di emittenti NOTA: affinché questa funzione sia attiva, la voce Blocca sistema deve trovarsi su Acceso. È possibile bloccare singole emittenti. Questi possono quindi essere trasmessi solo dopo aver inserito il codice di accesso. Il bloc- co delle emittenti permane fino a quando le emittenti vengono nuovamente abilitate o il televisore viene resettato dalla voce Riprist. imp. predefinite.

1. Evidenziare la voce Blocca Canale e premere OK.

2. Con il tasto oppure evidenziare l'emittente da bloccare.

3. Premere il tasto verde per bloccare l'emittente. Dietro al nome dell'emittente compare un lucchetto.

4. Bloccare ulteriori emittenti o premere EXIT per uscire dal menu. Le emittenti sono ora bloccate.

Per sbloccarle aprire il menu Blocca Canale, evidenziare l'emittente da sbloccare e premere nuovamente il tasto verde. Il lucchetto scompare.

16.2 IMPOSTAZIONI DI FABBRICA

Ripristinando le impostazioni di fabbrica tutte le emittenti memorizzate e tutte le impostazioni eseguite dall'utente vengono cancel- late. Il codice numerico viene ripristinato a 6666.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto fino ad attivare Opzioni.

3. Con il tasto evidenziare la voce Riprist. imp. predefinite e premere OK.

4. Evidenziare Si con il tasto .

Dopo il ripristino procedere nuovamente alle impostazioni (ved. “Prima accensione” a pagina 103). Blocco TV MENU

16.3 IMPOSTAZIONI DELLA LINGUA

NOTA: le funzioni Traccia Audio e Lingua sottotitoli funzionano solo se l'emittente selezionata propone anche i sottotitoli o un se- condo canale audio (con un'altra lingua). Per entrambe le voci è possibile selezionare nell'intestazione della finestra corrisponden- te una prima e una seconda lingua. La lingua Primaria viene selezionata per prima; La lingua indicata in Secondario si attiva se non è disponibile la lingua primaria.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto fino ad attivare Opzioni.

3. Selezionare con il tasto la voce

- Lingua: premere OK e con i tasti / / / selezionare la lingua per il menu OSD. - Traccio Audio: premere OK e con i tasti / / / selezionare la lingua per il volume. - Lingua sottotitoli: premere OK e con i tasti / / / selezionare la lingua per il sottotitolo.

4. Premere il tasto EXIT, per uscire dal menu. Le impostazioni verranno salvate.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Orario.

3. Con il tasto evidenziare la voce Fuso orario e premere OK.

4. Con i tasti / / / selezionare il fuso orario desiderato.

5. Premere il tasto EXIT, per uscire dal menu. Le impostazioni verranno salvate.

16.5 AUTO STANDBY (4H)

NOTA: L'apparecchio viene automaticamente messo in stand-by se non riceve comandi per 4 ore (ad es. cambio di canale). 60 secondi prima dello spegnimento compare una nota sullo schermo. Premendo un tasto a piacere, il televisore rimane acceso. È possibile disattivare questa funzione.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto fino ad attivare Opzioni.

3. Selezionare con il tasto la voce Auto Standby.

4. Premere il tasto OK per impostare la funzione su Acceso o Spento.

5. Premere il tasto EXIT, per uscire dal menu. Le impostazioni verranno salvate.

16.6 AGGIORNAMENTO SOFTWARE

Eventualmente per questo apparecchio è disponibile un aggiornamento del software sul sito www.gt-support.de. Tale aggiorna- mento può essere scaricato alla pagina indicata e installato sul proprio apparecchio. CAUTELA: durante l'aggiornamento del software, non spegnere l'apparecchio o non staccarlo dalla rete.

1. Scaricare l'aggiornamento del software.

2. Copiare il file su un dispositivo USB. Il file non può essere archiviato in una sottocartella, poiché in tal caso non verrà ricono- sciuto.

3. Collegare il dispositivo USB alla presa USB del televisore.

4. Accendere il televisore.

5. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

6. Selezionare con il tasto la voce Aggiornamento Software (USB).

7. Premere il tasto OK e premere …

… il tasto , per avviare l'aggiornamento del software oppure … il tasto , per interrompere l'aggiornamento del software. 8. Viene visualizzato l'avanzamento dell'aggiornamento. L'apparecchio si spegne e si riaccende automaticamente al termine dell'aggiornamento del software.LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 127 Dienstag, 25. März 2014 3:16 15128 Funzioni speciali TV TV LED

16.7 INFORMAZIONI DI SEGNALE

Nella modalità DTV e nella modalità DVB-S2 è possibile visualizzare ulteriori informazioni su ogni emittente, ad es. qualità della ricezione e intensità del segnale.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Selezionare con il tasto la voce Informazione Segnale.

3. Premere il tasto OK, per visualizzare le informazioni.

4. Premere il tasto EXIT, per uscire dalla finestra.

16.8 LUOGO DI FUNZIONAMENTO

NOTA: Casa e Negozio sono impostazioni di base diverse che si riferiscono al luogo di funzionamento. Per l'utilizzo in ambito do- mestico, impostare l'apparecchio sulla modalità Casa. La modalità Negozio è prevista a scopo di presentazione, che comporta il ripristino automatico dei valori impostati.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto fino ad attivare Opzioni.

3. Selezionare con il tasto la voce Sede.

4. Premere su OK, per passare da Casa e Negozio.

16.9 GUIDA PARENTALE NELLA RICEZIONE TELEVISIVA

NOTA: affinché questa funzione sia attiva, la voce Blocca sistema deve trovarsi su Acceso. NOTA: la voce di menu Guida parentale G non riveste alcuna funzione in caso di DVB-T e di ricezione analogica, poiché il segnale necessario non viene trasmesso dalle emittenti. Il significato delle singole valutazioni va tratto dalla tabella all'inizio del capitolo.

1. Premere il tasto TV MENU per visualizzare il menu principale OSD.

Ci si trova nel menu Canale.

2. Premere il tasto , fino ad attivare Blocco.

La voce di menu Blocco sistema.3. Richiamare questa funzione con OK. 4. Immettere il codice di accesso (6666 preimpostato).

5. Evidenziare la voce Guida parentale e premere OK.

6. Con il tasto o evidenziare la voce desiderata.

7. Premere EXIT per uscire dal menu. A questo punto, quando le emittenti inviano i segnali corrispondenti i programmi vengono bloccati.Classificazione USA SignificatoSpentoG General AudiencePG -13 Parents Strongly CautionedR RestrictedNC-17 / Adult Only for Adult AudienceLEDTV_2242_HOFER_D_FR_IT.BOOK Seite 128 Dienstag, 25. März 2014 3:16 15129 Errori di pixelizzazione nelle TV LCD TV LED

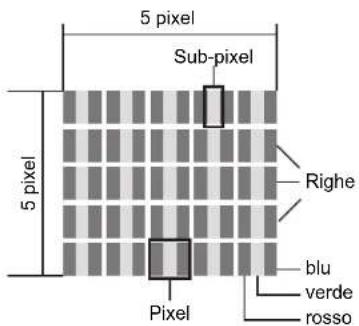

17. ERRORI DI PIXELIZZAZIONE NELLE TV LCD

Nonostante l'impiego delle più moderne tecniche di produzione, l'elevata comples-sità della tecnica può causare in rari casi la mancanza di pochi o diversi punti lumi- nosi. Nei TFT a matrice attiva con una risoluzione di 1920 x 1080 pixel costituiti da tre sub-pixel (rosso, verde, blu) vengono utilizzati in tutto circa 6,2 milioni di ele- menti di comando. L'elevatissimo numero di transistor e il processo di produzione estremamente complesso ad esso correlato possono causare in casi isolati la man-canza di pixel o singoli sub-pixel o l'azionamento erroneo degli stessi. La tabella descrive il numero massimo di errori di pixelizzazione che possono verificarsi su uno schermo senza che si tratti di un caso previsto dalla garanzia. Un caso previsto dalla garanzia può presentarsi se il numero di errori indicato sopra viene superato in una categoria.

Per la pulizia di tutti i componenti utilizzare esclusivamente un panno asciutto. Non utilizzare solventi, alcol metilico, diluenti, ecc., poiché potrebbero danneggiare la superficie dell'apparecchio.

Se possibile, conservare l'imballaggio fino alla scadenza del periodo di garanzia. Successivamente smaltirlo nel rispetto dell'ambiente. Lo smaltimento dell'apparecchio deve essere affidato ad un ente autorizzato, nel rispetto delle direttiva sullo smal- timento 2012/19/UE. I materiali plastici e i componenti elettronici devono essere consegnati a una società specia- lizzata nel riciclaggio. Informarsi presso il centro competente per lo smaltimento dei rifiuti del proprio comune. Le batterie esaurite devono essere smaltite in modo adeguato. A tale scopo, servirsi degli appositi contenitori di-sponibili presso i negozi che vendono batterie o nei punti di raccolta municipali. I consumatori sono legalmente obbligati a consegnare le batterie e gli alimentatori a un centro di raccolta del pro- prio comune/quartiere o a restituirli al rivenditore.Tale obbligo consente lo smaltimento ecologico delle batterie e degli accumulatori. Le batterie e gli accumulatori, contrassegnati con le seguenti lettere, contengono, tra le altre sostanze, elementi nocivi come: Cd (cadmio), Hg (mercurio), Pb (piombo). Descrizione Numero accettato Sub-pixel chiari 1 sub-pixel Pari o inferiore a 2Due adiacenti (orizzontali/verticali) 0Distanza Distanza minima tra i sub-pixel chiari e quelli scuri Minimo 10 mmSub-pixel scuri Singolo Pari o inferiore a 7Due pixel adiacenti 0Distanza Distanza minima tra i sub-pixel chiari e quelli scuri Minimo 10 mmNumero totale di sub-pixel chiari e scuri Pari o inferiore a 75 pixel5 pixelSub-pixelPixelRighe blu verderossoLEDTV_2242_HOFER_D_FR_IT.BOOK Seite 129 Dienstag, 25. März 2014 3:16 15130 Risoluzione dei problemi TV LED

Se l'apparecchio dovesse creare problemi, scorrere prima questa checklist. È possibile che si tratti solo di un piccolo problema che l'utente è in grado di risolvere autonomamente. PERICOLO! Non tentare mai di riparare autonomamente l'apparecchio. Se il problema non può essere risolto, si prega di rivolgersi al nostro Centro di assistenza. TV/USB Guasto Possibile causa/Rimedio Assenza di immagini, assenza di suono L'apparecchio è collegato alla rete? La spina è inserita? Il cavo dell'antenna è in buone condizioni e correttamente inserito? Vi sono problemi a livello di emittente? Qualora siano collegati apparecchi esterni: tutti gli apparecchi sono accesi e colle- gati correttamente? È stata selezionata la fonte del segnale corretta (SOURCE)? Immagine di cattiva qualità Controllare l'orientamento dell'antenna. Controllare lo stato e i collegamenti del cavo dell'antenna e del cavo di collegamento. Disturbi provocati da un altro apparecchio elettrico non sufficientemente schermato. In caso di collegamento contemporaneo di due apparecchi esterni, scollegarne uno. Controllare le impostazioni del menu Immagine. Immagine di cattiva qualità per alcune emittenti o immagine buona e suono di cattiva qualità Controllare la sintonizzazione fine del canale televisivo. Il suono digitale non viene riprodotto L'apparecchio collegato presenta un decoder adatto? Negli apparecchi collegati sono stati selezionati gli ingressi digitali? Il telecomando non funziona Controllare le batterie. Il telecomando è troppo lontano o ci sono ostacoli che bloccano la vista libera. L'apparecchio è in stand-by. Premere il tasto . Orientare il telecomando esattamente verso il sensore dell'apparecchio in basso a destra. Suono solo su un canale Controllare la regolazione del bilanciamento nel menu Audio. Immagine OK, nessun suono Televisore senza volume? Premere il tasto

Il volume è basso? Premere il tasto VOL +. Il televisore si spegne Non è stata ricevuta alcuna emittente sul canale attivato? Il timer di spegnimento era attivato? Non si è premuto alcun tasto per 4 ore? L'apparecchio non reagisce alla pres- sione dei tasti, il Televideo scorre Spegnere e riaccendere l'apparecchio con l'interruttore principale. I dati del dispositivo USB non vengono visualizzati/riprodotti. Il dispositivo USB è inserito correttamente? I dati sono del formato giusto? Immagine: JPG, BMP / Musica: MP3, WAV / Film: MPEG4/ Testo: TXT LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 130 Dienstag, 25. März 2014 3:16 15131 Risoluzione dei problemi TV LED

Nella ricezione satellitare Guasto Possibile causa/Rimedio Nessun segnale dall'antenna (nessuna indicazione di segnale nell'apparec- chio e nelle indicazioni di segnale dell'OSD) Per prima cosa esaminare il cavo dell'antenna alla ricerca di danni e controllare se le spine sono ben inserite nelle prese. Controllare le impostazioni dell'LNB. Per cercare gli errori è preferibile collegare direttamente il LNB e il televisore ed eventualmente rimuovere per il momento il commutatore e il ripartitore. Livello del segnale buono ma niente immagine L'antenna è orientata sul satellite sbagliato. Riorientare l'antenna. Ricezione analogica con LNB Quattro buona ma nessuna ricezione digitale Controllare la distribuzione dei collegamenti tra LNB e commutatore multiplo: V-High => V (22 kHz), H-High => H (22 kHz). Nessuna immagine; indicazione sullo schermo: "Nessun segnale" Controllare le impostazioni del menu Impostazioni Antenna Satellitare. Disturbi dell'immagine durante la com- mutazione Impostare DiSEqC su Ness. nel menu Impostazioni Antenna Satellitare. Improvvisamente manca un pro- gramma Il programma ha cambiato transponder. Informarsi sui nuovi dati del transponder, selezionarlo nel menu Sintonizzazione Manuale Transponder e avviare la ricerca delle emittenti nell'elenco TP. L'apparecchio non reagisce più Il ricevitore DVB dell'apparecchio deve elaborare molti dati diversi, pertanto a volte reagisce come un PC: ha un crash. La commutazione durante la ricezione di dati EPG o dati "incomprensibili" da parte del fornitore del programma possono cau- sare il crash. Basta staccare la spina o spegnere brevemente l'apparecchio. Atten- dere qualche secondo prima di rimettere in funzione l'apparecchio. Controllare le batterie del telecomando. Cattiva immagine televisiva per un tempo prolungato Le modifiche del satellite o del transponder possono causare un peggioramento del segnale e dunque dell'immagine. Eventualmente reimpostare il transponder nel ricevitore satellitare. Disturbi in Pro 7, SAT 1, DSF, N24, Kabel 1, Home shopping con il tran- sponder 12480 V Astra Nella maggior parte dei casi qui succede che un telefono senza fili si sovrappone alla stessa frequenza di ricezione del transponder 12480 V. In questo caso l'unica soluzione spostare la stazione base del telefono in un altro punto dell'apparta- mento. LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 131 Dienstag, 25. März 2014 3:16 15132 Dati tecnici TV LED

Con riserva di modifiche tecniche. Le denominazioni di tutte le marche e di tutti i produttori citati sono proprietà dei rispettivi titolari. La loro menzione serve unicamente a facilitare la comprensione dei nessi. Dati elettrici Tensione di rete: 230 V ~ 50 Hz Potenza assorbita massima: 43 W Potenza assorbita in stand-by: < 0,3 W Potenza assorbita ad apparecchio spento: 0 W Schermo Diagonale schermo: ca. 54,6 cm / 21,5" Rapporto tra altezza e larghezza: 16:9 Risoluzione: 1920 x 1080 pixel Audio Potenza di uscita audio: 2 x 3 W Ricezione Numero di programmi memorizzabili: DVB-T/-C: 510 / DVB-S: 5000 Canali di ricezione: VHF / UHF Ricezione emittenti: PAL B/G, D/K, I SECAM B/G, D/K, L, LL Sintonizzatore satellitare: Tipo di collegamento: Frequenza di ingresso: Impedenza di ingresso: Segnale di ingresso: Tensione LNB Audio 22 kHz: DiSEqC: 1 x tipo F (1 ingresso) da 950 MHz a 2150 MHz 75 Ohm da -25 a -65 dbm 13/18 V, protezione contro il cortocircuito max. 500 mA Frequenza: 22 kHz ± 4 kHz

Collegamenti SCART: 1 presa SCART (ingresso: RGB, CVBS, Audio L,R; Uscita: CVBS, Audio L,R) COAXIAL: 1 cinch (arancione) PC: 1x VGA / 1x presa jack PC audio stereo LR: 1 cinch (rossa/bianca) Component: 3 cinch (rossa/verde/blu) COMMON INTERFACE: 1 scomparto CI/CI+ HDMI1 e HDMI2: 2x HDMI USB 2.0: 1 per chiavetta USB / riproduttore MP3 con massimo 32 GB di memoria Dischi rigidi - massimo 512 GB di memoria (FAT32 / NTFS) Collegamento cuffie: Presa jack audio stereo da 3,5 mm Antenna: 75 Ohm LNB 13/18 V / 500 mA / DC: Collegamento antenna satellitare Telecomando Batterie: 2 da 1,5 V tipo LR03 / AAA Informazioni generali LED: RG 0 Classe laser: I Dimensioni (LxPxA): Circa 513 x 42 x 313 mm (senza piedistallo) circa 513 x 170 x 363 mm (con piedistallo) Peso: Circa 3,4 kg Condizioni ambientali per il funziona- mento: 5° C - 35° C Manual ID: E47014 (AT) / E47016 (CH) / PE / 2014 LEDTV_2242_HOFER_D_FR_IT.BOOK Seite 132 Dienstag, 25. März 2014 3:16 15Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'acquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia! Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifiche di- versi da quelli conformi. Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell’utilizzo quotidiano (graffi, ammacca- menti) non sono coperte da garanzia. L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei dan- ni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall’utente. Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la ripara- zione o il preventivo non fossero gratuiti, verrà informato in anticipo. Indirizzo(i) assistenza: Globaltronics Product Service c/o M+R Spedag Group Hirsrütiweg 4303 Kaiseraugst SWITZERLAND Numero verde: 00800 093 485 67 Denominazione produttore/importatore: Globaltronics GmbH & Co KG E-mail: GT-Support@zeitlos-vertrieb.de Denominazione prodotto: TV LED Numero identificativo prodotto/produttore: LED TV 2242 Numero articolo: 37552 Periodo azione: 06 / 2014 Azienda e sede del rivenditore: ALDI SUISSE AG, Hauptniederlassung Niederstettenstrasse 3 CH-9536 Schwarzenbach Descrizione del difetto: .......................................................................................................................................
