Tipo di prodotto	Amplificatore stereo integrato
Marca	Pioneer
Modello	AA6MKIIKS
Dimensioni (L x A x P)	420 x 100 x 359 mm
Peso	10 kg
Alimentazione	220-230 V CA, 50/60 Hz
Consumo elettrico	170 W (standby: 0,8 W)
Potenza di uscita (4 Ω)	2 x 70 W (0,7 % THD)
Potenza di uscita (8 Ω)	2 x 47 W (0,7 % THD)
Risposta in frequenza (CD, TAPE, TUNER, AUX)	5 Hz – 100 kHz
Ingressi audio	CD, TAPE (IN/OUT), TUNER, AUX, PHONO (MM)
Sensibilità di ingresso	200 mV (CD, TAPE, TUNER, AUX); 2,8 mV (PHONO)
Rapporto segnale/rumore (CD, TAPE, TUNER, AUX)	103 dB (IHF A, cortocircuito)
Controlli di tonalità	Bassi ±10 dB (100 Hz), Alti ±10 dB (10 kHz)
Uscita cuffie	Sì (presa anteriore)
Modalità di ascolto diretto	Sì (bypass del tono)
Telecomando	Incluso (portata 7 m, angolo 30°)
Funzione SR CONTROL	Sì (per componenti Pioneer compatibili)
Ventilazione richiesta	60 cm sopra, 10 cm dietro, 30 cm sui lati
Pulizia	Panno asciutto o morbido con detergente neutro diluito
Accessori inclusi	Telecomando, pile AAA x2, cavo di alimentazione, manuale di istruzioni, scheda di garanzia
Garanzia	2 anni (parti e manodopera)
Riparabilità	Affidare solo a personale qualificato

Domande frequenti - AA6MKIIKS PIONEER

Come collegare le casse all'amplificatore AA6MKIIKS?

Spelare i fili per circa 10 mm, attorcigliare i trefoli, allentare i morsetti, inserire il filo e serrare. Rispettare la polarità (+/-) e utilizzare casse da 4 a 16 Ω. Scollegare l'alimentazione prima di qualsiasi operazione.

Perché non c'è alcun suono mentre l'apparecchio è acceso?

Verificare che la sorgente sia collegata correttamente e che il volume non sia al minimo. Premere MUTE sul telecomando per disattivare l'audio. Se il problema persiste, spegnere e riaccendere l'apparecchio.

Come utilizzare la modalità di ascolto diretto?

Premere il tasto DIRECT sul pannello anteriore o sul telecomando. La modalità diretta ignora tutte le elaborazioni inutili per una riproduzione sonora il più fedele possibile.

Come regolare i bassi, gli alti e il bilanciamento?

Utilizzare il telecomando: premere TONE/BAL per selezionare BASS, TRE o BAL, quindi regolare con i tasti L/- e R/+. Le modifiche vengono automaticamente salvate dopo 5 secondi.

Cosa fare se il telecomando non funziona più?

Sostituire le pile (tipo AAA). Verificare che non ci siano ostacoli, che ci si trovi a meno di 7 m e entro un angolo di 30° rispetto al sensore. Evitare la luce solare diretta o una lampada fluorescente potente.

L'amplificatore si spegne automaticamente: cosa fare?

Potrebbe essere dovuto a un cortocircuito (filo della cassa spelato che tocca il telaio). Scollegare l'alimentazione, verificare le connessioni delle casse e rimuovere eventuali fili in contatto. Se il problema persiste, contattare il servizio di assistenza.

Come pulire l'amplificatore?

Usare un panno asciutto per la polvere. Per lo sporco, un panno morbido leggermente umido con un detergente neutro diluito (1:5 o 1:6). Asciugare poi con un panno asciutto. Non usare mai diluenti, benzina o insetticidi.

Posso collegare un giradischi?

Sì, collegare il giradischi agli ingressi PHONO (per testine MM). Se il giradischi ha un'uscita di linea, utilizzare gli ingressi AUX. Se ha un filo di terra, fissarlo al morsetto di terra dell'amplificatore.

Come effettuare una registrazione audio?

Selezionare la sorgente da registrare con INPUT SELECTOR. Preparare la sorgente (CD, radio, ecc.) e il registratore (cassetta, MD). Avviare la registrazione, quindi avviare la riproduzione. Il volume e la tonalità non influenzano il segnale registrato.

Posso usare il telecomando per controllare altri dispositivi Pioneer?

Sì, se gli altri componenti Pioneer dispongono di una presa SR CONTROL. Collegare l'uscita CONTROL OUT dell'amplificatore all'ingresso CONTROL IN di un altro apparecchio. Ciò consente di utilizzare un unico sensore del telecomando per tutta la catena.

MANUALE UTENTE AA6MKIIKS PIONEER

Registra il tuo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) escopri subito quali vantaggi puoi ottenere!

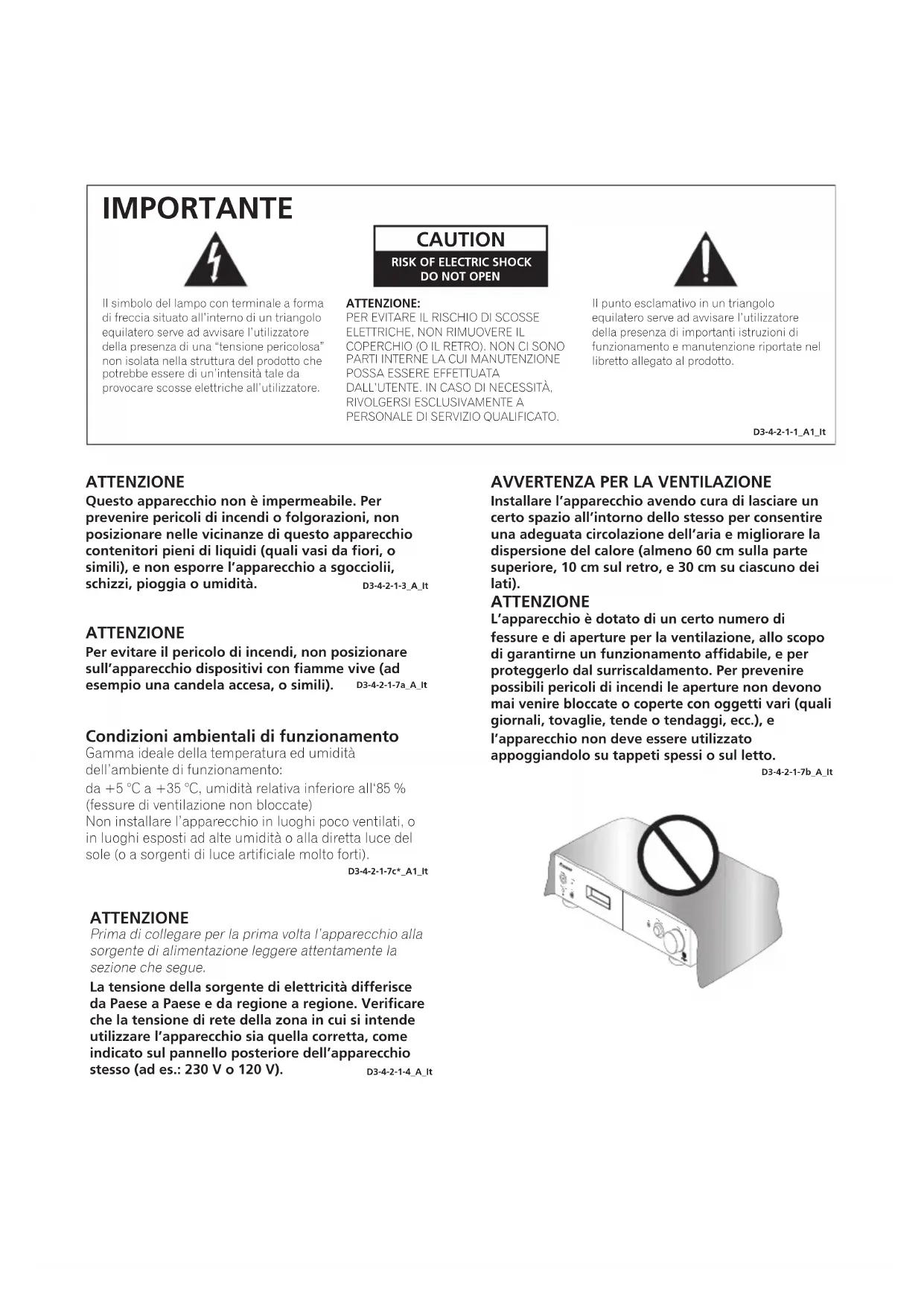

Il simbolo del lampo con terminale a forma di freccia situato all'internalo di un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO).NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE, IN CASO DI NECESITA, RIVOLGERSI ESCLUSIVAMENTA A PERSONALE DI SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo
equilatero serve ad visare l'utilizzatore
della presenza di importanti istruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto.

D3-4-2-1-A1_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenir pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità. D3-4-2-1-3_A_1t

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad esempio una candela accesa, o similii). D3-4-2-1-7a_A_It

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:
da +5 °C a +35 °C, umidità relativiva inferiore all'85 % (fessure di ventilazione non bloccate)
Non installare l'apparecchio in luoghi peu ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*A1_It

ATTENZIONE

Prima di collegare per la prima volta l'apparecchio alla sorgente di alimentazione leggere attendamente la sezione che segue.

La tensione della sorgente di elettricità differisce da Paese a Paese e da regione a regione. Verificare che la tensione di rete della zona in cui si intende utilizzato l'apparecchio suaQLA corretta, come indicato sul pannello posteriore dell'apparecchio stesso (ad es.: 230 V o 120 V). D3-4-2-1-4 A it

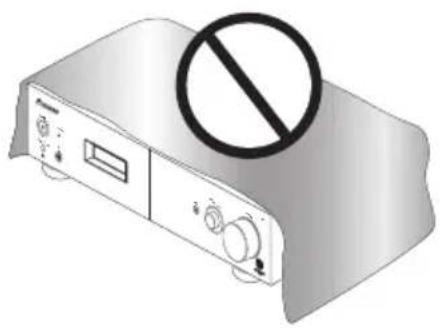

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 60 cm sulla parte superiore, 10 cm sul retro, e 30 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un certo numero di fissure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento fidabile, e per proteggerlo dal surriscaldamento. Per prevenire possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o sul letto.

D3-4-2-1-7b_A_IT

AVVERTENZA

L'interruttore principale (POWER) dell'apparecchio non stagca completeness il flusso di corrente elettrica alla presa di corrente alternata de rete. Dal momento che il cavo di alimentazione costituisce l'unico disposativo di distacco dell'apparecchio alla sorgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere completeness qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sa stato installato in modo da poter procedere confacilityalistacco del cavo di alimentazione alla presa di corrente, in caso di necessità. Per prevenire pericolidi incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza). D3-4-2-2-a_A_1t

Se la spina del cavo di alimentazione di quello apparecchio non si adatta alla presa di corrente alternata di rete nella quale si intende insertire la spina stessa,QLs; deesessere sostituita conuna adattal allo scopo. La sostuzione della spina del cavo di alimentazione devesse essere effettuata solamente da personale di servizio qualificato.Dopo la sostuzione, la vecchia spina, tagliata dal cavo di alimentazione, devesse adeguatamente eliminata per evitare possibili scosso o folgorazioni dovute all'accidentale inserimento della spina stessa in una presa di corrente molto tensione. Se si pensa di non utilizzato l'apparecchio per un relativamente lungo periodo di tempo (ad esempio, durante una vacanza),staccare la spina del cavo di alimentazione dalla presa di corrente alternata di rete.

D3-4-2-2-1a_A1_It

AVVERTIMENO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Pendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuito o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vostro rivenditore per la sostituzione del filo di alimentazione. S002*t

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolongato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente,anche se nel corso del periodo di garanzia. K041_1t

Informazioni per gli utilizzatori finali sulla raccolta e lo smaltimento di vecchi dispositivi e batterie ESAuste

(Simbolo per il prodotto

Esempi di simboli per le batterie

Pb

Questi symboli sui prodotti, confezioni, e/o documenti allegati significano che vecchi prodotti elettrici ed elettronici e batterie ESAuste non devono essere mischiati ai rifiuti urbani indifferentziati.

Per l' appropriato trattamento, recupero e ricolaggio di vecchi prodotti e batterie esauste, fate riferimento ai punti di raccolta autorizzati in conformità alla vostra legislazione nazionale.

Con il correttto smaltimento di questi prodotti e delle batterie, aiuterai a salvaguardare preziose risorse e prevenire i potenziali effetti negativi sull'ambiente e sulla salute umana che altrimenti potrebbero sorgere da una inappropriata gestione dei rifiuti.

Per maggiori informazioni sulla raccolta e il ricericlaggio di vecchi prodotti e batterie ESAuste, contattate il vosto Comune, il Servizio di raccolta o il punto vendita dove avete acquistato l'articolo.

Questi symboli sono validi solo nell'Unione Europea.

Per i paesi al di fuori dell'unione Europea:

Se volete liberarvi questi oggetti, contattate le vostre autorità locali o il punto vendita per il corretto metodo di smaltimento.

K058a_A1_It

Grazie per aver acquistato quello prodotto Pioneer.

Leggere atentamente queste istruzioni per l'uso in modo da imparare come azionare correttamente il modello. Dopo aver terminato lalettura delle istruzioni, conservarle in un luogo sicuro per consulazione futura.

continuto

01 Prima di iniziare

Caratteristica. 5

Contenuto della confezione. 5

Inserimento della batteria 6

Installazione dell'amplificatore 6

02 Collegamento

Collegamento dei cavi 7

Collegamento dei componenti audio. 7

Collegamento dei diffusori. 8

Funzionamento di altri componenti

Pioneer con il sensore di questa unità. 9

Collegamento alla presa di corrente 9

03 Comandi e display

Pannello frontale 10

Display. 10

Telecomando 11

04 Ascolto del sistema

Uso di ascolto directo 12

Utilizzo dei comandi di bilanciamento

e tonalità 12

Riproduzione di altre sorgenti 12

Effettuation di una registrazione audio 12

05 Informazioni supplementari

Risoluzione dei problemi 13

Dati tecnici 14

Pulizia dell'unità 14

Capitolo 1: Prima di iniziare

Caratteristiche

- Circuito di alimentazione a risposta rapida

Il circuito di alimentazione superiore adottato da但这a unità garantisce una risposta nettamente migliorata, grazie allutilizzo di un circuito privo di feedback e condensatori principali paralleli a bassa impedenza, adoperati soprattutto nel monitoraggio audio professionale.

- Costruzione simmetrica twin mono

Questo amplificatore presente dei progressi per quanto concerne l'immagine stereo con la costruzione totalmente indipendente di unità di guadagno di potenza sinistra/destra e di una coppià di trasformatori.

- Costruzione diretta

Oltre al design simmetrico perfezionato, il percorso del segnale di ciascun blocco è ideato per garantire un percorso di segnale più ridotto con un dedeterioramente minimo della nitidezza del segnale.

- Circuito lineare a vasto raggio

Grazie a quello circuito di feedback, viene trasmesso ai diffusori un segnale in uscita a bassa impedenza che garantisce una risposta uniforme su un'ampissima gamma di frequenza.

- Regolazione di precisione in baseagli standard mondiali

Grazie alla collaborazione degli ingegneri di fama mondiale di AIR Studios, quello amplificatore ha ottenuo il certificato AIR Studios:

Contenuto della confezione

Verificare che i seguenti accessori siano inclusi nella confezione.

• Telecomando
• Batterie a secco AAA/IEC R03 x2
• Cavo di alimentazione
• Istruzioni per l'uso (questo documento)
• Documento di garanzia

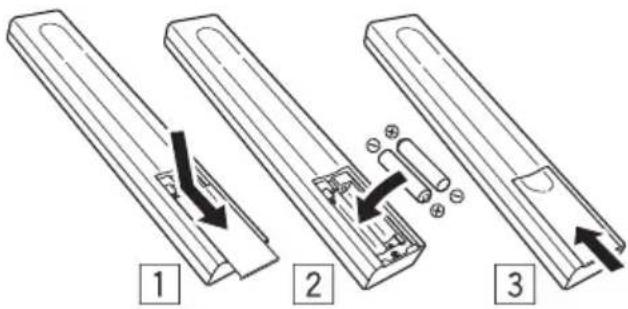

Insetimento della batteria

Attenzione

L'uso non corretto delle batterie cui causare pericolò di perdite e di esplosion. Osservare le seguenti precauzioni:

Nonutilizzare insieme batterie nuove e usate.

• Inserire correttamente le batterie secondo la polarità indicata dai contrassegni all'interno del vano batterie.

• Batterie dello stesso aspetto posso non aver tensioni diverse. Non utilizzato insieme batterie diverse.

• Quando si smaltiscono le batterie, si raccomanda di rispettoare le norme statatli o le regole degli enti pubblici in materia di ambiente applicabili alla propria nazione o area.

AVVERTENZA

Non usare né conservare le batterie alla luce diretta del sole o in luoghi eccessivamente caldi, ad esempio all'interno di un'automobile o in prossimità di un calorifero. Le batterie potrebbero perdere liquido, surriscaldarsi, esplodere o prendere fuoco. Anche la durata e le prestazioni delle batterie potrebbero risultare ridotte.

Installazione dell'amplificatore

• Quando si installa l'unità, avere cura di collocarla su una superficie piana e stabile.
  Evitare di installare lapparecchio nei segunti luoghi:
• su un tevisore a colori (possibile distorsione dello schermo)
• in prossimità di una piatra a cassette (o vicino a un dispositivo che genera campi magneti). Ciò potrebbe interferire con il suono.
• alla luce diretta del sole
• in luoghi umidi o bagnati
• in luoghi eccessivamente caldi o freddi
  -in luoghi esposti a vibrazioni o a movimento di altro tipo
  -in luoghi molto polverosi
• in luoghi esposti a vapori caldi o ai grassi (ad esempio in cucina)

Capitolo 2: Collegamento

Collegamento dei cavi

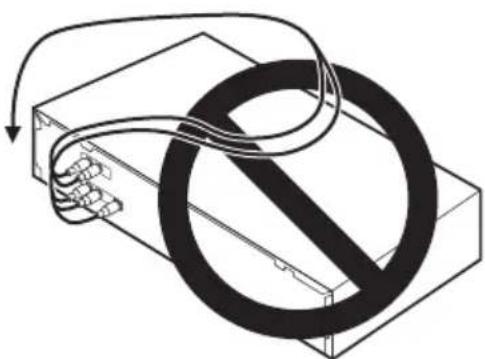

Avere cura di non piegare i cavi sulla parte superiore di但这a unità (come molto in figura). Se ciò dovesse accadere, il campo magnetico prodotto dai trasformatori presenti nelle'unità potrebbe causare l'emissione di un ronzio dai diffusori.

Importante

• Prima di effettuare o modificare i collegamenti, spegnere l'unità e scollegare il cavo di alimentazione alla presa di corrente CA.

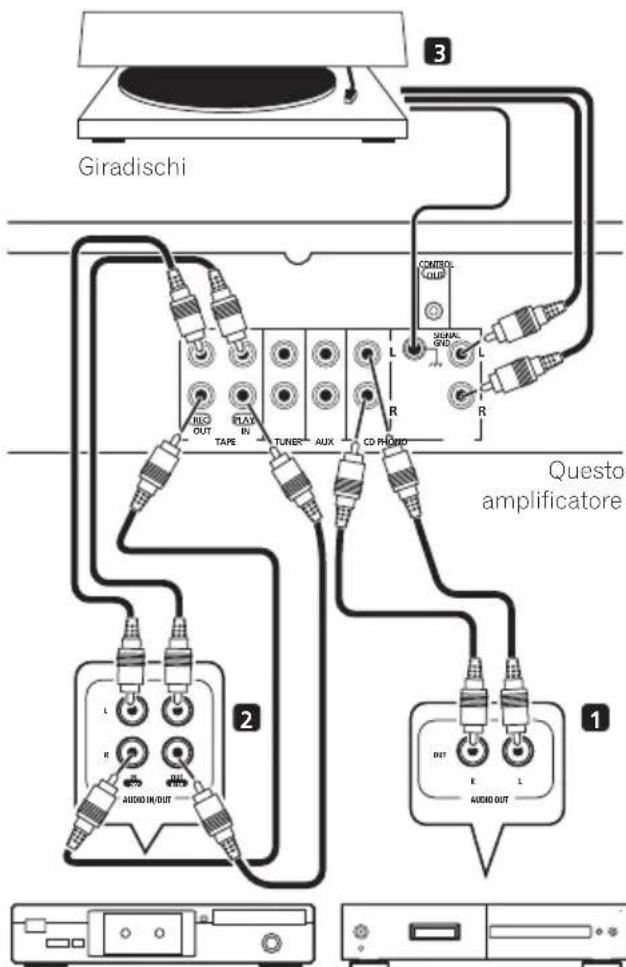

Collegamento dei componenti audio

Il numero ed il tipo di collegamenti dipendono dal tipo di componente che si sta collegando. Osservare le operazioni di seguito per effettuire il collegamento di unlettore CD, registraratore, giradischi o altri componente audio.

Piastra cassette, ecc.
Lettore CD, ecc.

Collegamento

1 Collegare le uscite audio analogiche dellettore CD (o altri componente)agli ingressiCD dell'amplificatore.

Usare un cavo RCA stereo come indicato.

• Allo stesso modo, collegare gli altri componenti (ad esempio, dock iPod¹ olettore audio portatile)agli ingressi AUX e TUNER.

2 Collegare le uscite audio analogiche della piastra a cassette (o altri registratore)agli ingressi TAPE (IN) dell'amplificatore.

Collegare, quindi, gli ingressi audio della piastra a cassette alle uscite TAPE (OUT) dell'amplificatore.

Ciò consente di effettuare delle registrazioni dai componenti collegati all'amplificatore.

Usare cavi RCA stereo come indicato.

3 Solo per giradischi: Collegare le uscite audio del giradischiagli ingressi PHONO dell' amplificatore.

• Se il giradischi dispone di un filo di massa, fissarlo al terminale di messa a terra dell'amplificatore.
• Se il giradischi dispone di uscite di livello del segnale di linea (overno di un preamplificatore fono integrato), collegarlo piuttostoagli ingressi AUX.

Collegamento dei diffusori

Assicurarsi di collegare il diffusore destro al terminale destro e quello sinistro al terminale sinistro. Accertarsi inoltre che i terminali positivo e negativo (+/-) dellamplificatore corrispondano a quelli dei diffusori. è possibile utilizzato diffusori con un'impedenza nominale compresa tra 4 Ω e 16 Ω.

Assicurarsi di completeness tutti i collegamenti prima di collegare questa unità alla sorgente di alimentazione CA.

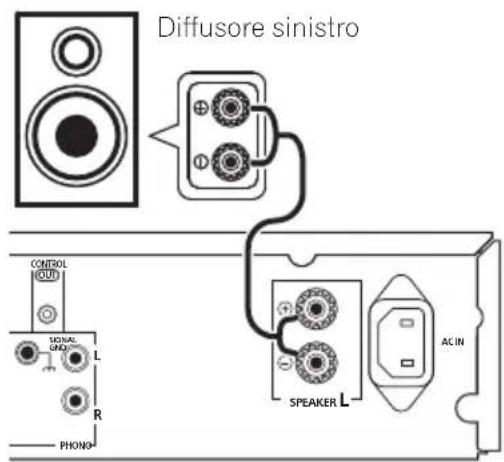

• Collegare i diffusori ai terminali come indicato di seguito.

Vengono mostrati i collegamenti del diffusore sinistro. Collegare il diffusore destro allo stesso modo. Per esta operazione è possibile utilizzato connessioni con solo cavi spellati (vedere sotto).

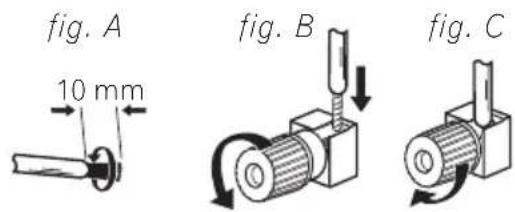

Collegamenti nudi

Assicurarsi che il cavo del diffusore che si sta utilizzato venga preparato adeguatamente con circa 10mm di isolante scoperto in ciascun filo ed attorcigliando tra loro i trefoli esposti (fig. A).

Per collegare un terminale, svitare lievamente il terminale finché non si create uno spazio adeguato ad insere il filo esposito (fig. B).

Quando il filo si trovava in posizione, serrare il terminale finché il filo non viene bloccato saldamente (fig. C).

Nota

1 iPod è un marchio di fabbrica di Apple Inc., registrato negli Stati Uniti ed in altri Paesi.

Importante

• Consultare il manuale in dotazione con i diffusori, per i dettagli su come effettuare il collegamento dell'altra estremità dei cavi dei diffusori ai diffusori stessi.

Attenzione

• I terminali degli altoparlanti sono molto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenir rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavò di alimentazione principale prima di toccare qualsiasi parte non isolata.

• Accertarsi che non vi siano fili scoperti che toccano il pannello posteriore; ciò potrebbe causare lo spegnimento automatico dell'amplificatore.

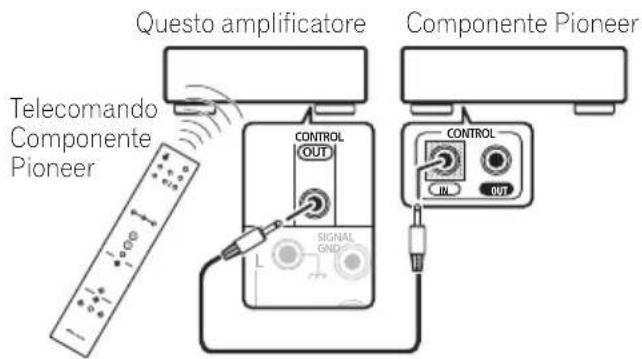

Funzionamento di altri componenti Pioneer con il sensore di但这a unità

Molti componenti Pioneer dispongono di prese SR CONTROL utilizzabili per collegare tra loro i componenti e che consentono di utilizzato solo il telecomando di un componente. Quando si usa il telecomando, il segnale passa alla catena al componente corretto.

• Se si usa esta funzione, assicurarsi di disporre almeno di un set di prese audio analogiche collegate ad un'altro componente per questioni di messa a terra.

1 Colelgare la presa CONTROL OUT di quello amplificatore alla presa CONTROL IN di un altro componente Pioneer.

Per il collegamento utilizzato un cavo con spinotto mono su ciascuna estremità.

2 Se il componente Pioneer dispone inoltre di una presa CONTROL OUT, è possibile continuare la catena allo stesso modo per tutti i componenti che si desiderano.

Collegamento alla presa di corrente

Assicurarsi di completeness tutti i collegamenti prima di effettuare il collegamento ad una presa CA.

• Collegare il cavo di alimentazione alla presa AC IN del pannello posteriore dell' amplificatore, quindi insertirlo nella presa di rete.

Capitolo 3:

Comandi e display

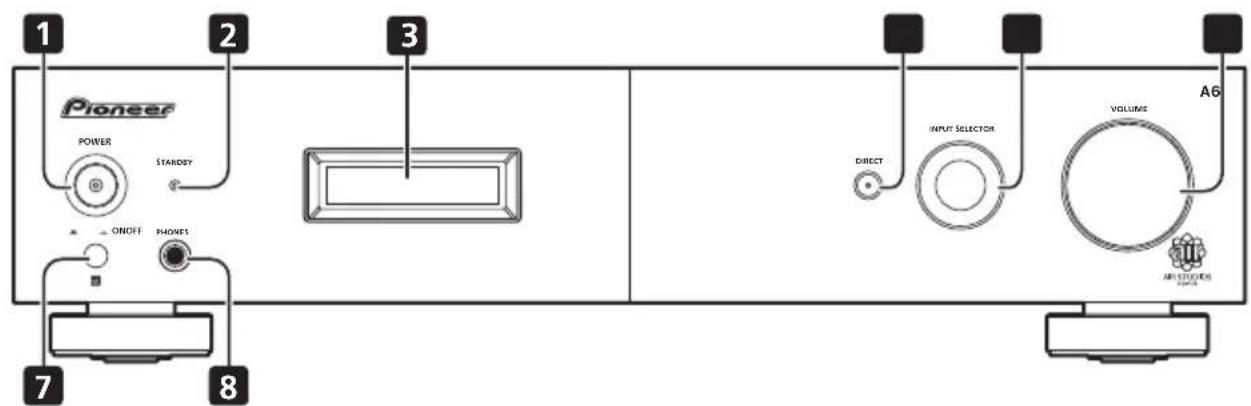

Pannello frontale

1 POWER OFF ON

2 Indicatore STANDBY

3 Di s(SOTo)I a y

4 DIRECT

Premere per attivare o disattivare la funzione di ascolto directo (pagea 12).

5 Comando INPUT SELECTOR

Selezione una sorgente di ingresso.

6 VOLUME

7 Sensore remot

8 PRPHONESa

Usare per collegare le cuffie (quando sono collegate, viene escludo il suono dai diffusori).

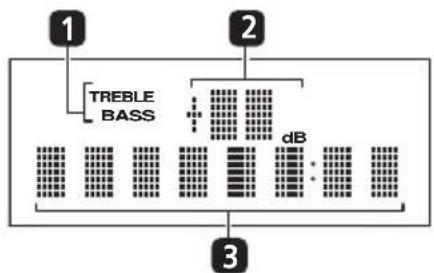

Display

1 Indicators del lavoro di tonalità

TREBLE - Si illumina quando si effettua una regolazione di tonalità di gamma alta.
BASS - Si illumina quando si effettua una regolazione di tonalità di gamma Bassa.

2 Livello Master volume

3 Display caratteri

Visualizza varie informazioni di sistema.

Nota

1 Quando I'unità si trová in modalità standby e viene spenta premendo il tasto POWER sull'unità principale, premendo nuovamente il tasto l'alimentazione non verrà ripristinata. In quello caso, per accendere I'unità premere il tasto AMP del telecomando, oppure il tasto DIRECT dell'unità principale per circa cinque secondi.

Telecomando

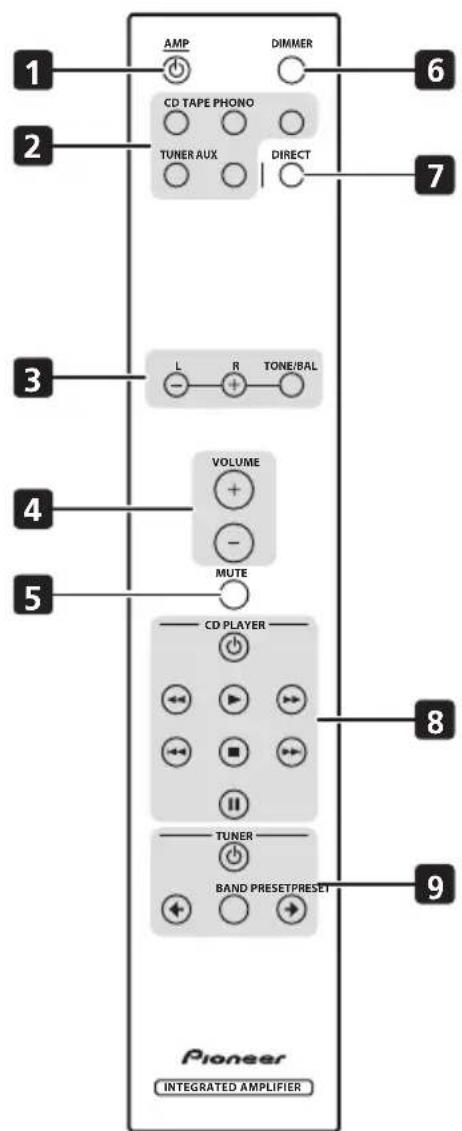

1 A M P

Accende l'amplificatore o lo pone in standby.

2 Tasti del selettore di ingresso

Premere quello tasto per selezionare una sorgente di ingresso. In tal modo si selezione il componente collegato all'ingresso corrispondente del pannello posteriori.

3 C o mTOANE/BALD i

Siutilizzaperegolare la tonalita ed il bilanciamento (pageina 12).

4 VOLUME + / -

Siutilizzaperimpostareilvolumedi ascolto.

5 MUTE

Consente di eliminare/ripristinare l'audio.

6 DIMMER

Rende oscuro o luminoso il display (o disattiva la retroilluminazione).

7 DIRECTION

Premere per accedere a di ascolto directo (pagina 12).

8 Tasti di dato del CD PLAYER

Usare per controllare illettore CD Pioneer.

9 Tasti di lavoro del TUNER

Usare per controllare il sintonizzatore Pioneer.

Uso del telecomando

Quando si usa il telecomando, tenere presente quando segue:

• Accertarsi che non vi siano ostacoli tra il telecomando e il relativo sensore presente sull'unità.
• Il telecomando dispone di un raggio di circa 7 m in un angolo di circa 30^ dal sensore remoto.
• Il funzionamento del telecomando più risultare scarsamente affidabile se la luce del sole o di una lampada fluorescente si riflette sul sensore del telecomando situato sullunità.
• I telecomandi di unità differenti possono interferire tra loro. Evitare di usare i telecomandi di apparati differenti situati in prossimità di questa unità.
• Sostituire le batterie quando sinota una riduzione del raggio di azione del telecomando.

Capitolo 4:

Ascolto del sistema

Uso di ascolto directo

Utilizzato la funzione di ascolto directo quando si desidera ascoltare una riproduzione fedelissima della sorgente. Tutti i processi di segnale non necessari vengono bypassati e rimane solo la sorgente sonora pura.

• Durante l'ascolto di una sorgente, premere DIRECT per attivare o disattivare di ascolto directo.

Utilizzo dei comandi di bilanciamento e tonalità

A seconda di quello che si sta ascoltando, potrebbe essere necessario regolare i bassi, gli alto o il bilanciamento sinistra/destra con il telecomando.

• P r eTONE/BALpereselectionare l'opzione desiderata, quando utilizzato i tasti L/- e R/+ per effettuare le regolazioni necessarie.

• B A S S - Regolare la quantità di bassi tra -10e + 10

• TRE - Regolare la quantità di alte tra -10e + 10
• BAL - Regolare la quantità di bilanciamento sinistra/destra come desiderato. FLAT indica un bilanciamento concentrato.

Attendere circa cinque secondi per insertire automaticamente le modifiche. Gli indicatori BASS e TREBLE lampeggiano nel pannello frontale quando il commando di tonalità corrispondente è attivo.

Per tornare all'impostazione Flat (disattivazione del dato di tonalità), premere contemporaneamente L/-e R/+

Riproducione di altre sorgenti

1 Accendere il componente di riproduzione.
2 Accendere l'amplificatore.
3 Selezionare la sorgente che si desidera riproduire.

Utilizzato i tasti di selezione ingresso (o il dato), o il dato in input SELECTOR).

4 Avviare la riproduzione del componente selezionato nel punto 1.

Effettuation di una registrazione audio

E possibile effettuare una registrazione audio da qualsiasi sorgente collegata all'amplificatore.

1 Selezionare la sorgente che si desidera registrar.

Utilizzato i tasti di selezione ingresso (INPUT SELECTOR).

2 Prepare la sorgente che si desidera registrar.

Sintonizzare la stazione radio, inseire un CD, impostare il giradischi, ecc.

3 Prepare ar il registrarotre.

Inserire un nastro vergine, un MD, ecc. nel dispositivo di registrazione ed impostare i livelli di registrazione.2

Consultare le istruzioni in dotazione con il registraratore per maggiori informazioni su questa funzione.

4 Avviare la registrazione, quando avviare la riproduzione della sorgente.

Nota

11 comandi di bilanciamento e tonalità vengono disattivati e si spegne il display del pannello frontale.
2 I comandi di volume, bilanciamento e tonalità dell' amplificatore non agiscono sul segnale registrato.

Capitolo 5:

Informazioni supplementari

Risoluzione dei problemi

Operazioni non correttete sono spesso scambiate per guasti o malfunzionamenti. Se si ritiene che vi siano problemi a carico di quello componente, controllare i punti indicati di seguito. A volte il guasto può essere localizzato in un'alto componente. Controllare gli altri componenti e le altre apparecchiature elettriche utilizzati. Se il guasto non può essere riparato neanche dopo aver eseguito i controllingi elencati di seguito, richiedere un'intervento di riparazione al centro di assistenza autorizzato Pioneer più vicino o al proprio rivenditore.

• Se l'unità non funzione regolarmente a causa di fattori esterni quali elettricità statica, scollegare la spina di alimentazione alla presa e inserirla di nuovo per ripristinare le condizioni di funzionamento normali.

Problema Soluzione

L'alimentazione non si attiva.	· Scollegare la spina dell'alimentazione dalla presa e inserirla nuovamente. · Assicurarsi che non vi siano fili scoperti dei cavi del diffusore in contatto con il pannello posteriore. Ciò potrebbe causare lo spegnimento automatico dell'amplificatore. · Se si sta cercando di effettuire l'accensione dal telecommando, assicurarsi prima che il tasto del pannello frontale POWER sia acceso. · Se l'alimentazione si disattiva automaticamente, portare l'unità al centro di assistenza autorizzato Pioneer più vicino o al proprio rivenditore per la riparazione.
Non viene emesso alcun suono quando viene selezionata una funzione.	· Assicurarsi che il componente sia collegato correttamente (consultare Collegamento a pagna 7). · Premere MUTE sul telecommando per disattivare la funzione di esclusione del suono.
Rumore durante la riproduzione da piastra di registrazione.	· Allontanare ulteriormente la piatra dallamificatore fino alla scomparsa del rumore.
Il telecomando non funziona.	· Sostituire la batteria (fare riferimento a pagna 6). · Utilizzare entro un raggio di 7 m e ad un'angolazione di 30° rispetto al sensore sul pannello frontale (fare riferimento a pagna 11). · Rimuovere lostacolo oppure utilizzato da una posizione diversa. · Evitare di esporre il sensore remoto sul pannello frontale alla luce diretta.
Il display è scuro o spento.	· Premere DIMMER sul telecommando ripetutamente per tornare alle impostazioni predefinite.

Dati tecnici

Sezione amplificatore

Specifica di potenza in uscita quando l'alimentazione è a 230 V.

- Potenza continua in uscita (entrambi i canali da 20 Hz a 20 kHz)**

DAT 0,2% 60W+60W

DAT 0,2% 45W+45W

- Potenza continua in uscita (entrambi i canali a 1 kHz)

DAT 0,7% ,4 70W+70W

DAT 0,7% ,8 47W+47W

Distorsione armonica totale\*\*

Da 20 Hz a 20 kHz, 25 W, 8 Ω . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

• Misurato con il tasting DIRECT acceso.

** Misurate da un analizzatore di spettro audio

Sezione audio

- Ingresso (sensibilità/impedenza)

CD, TAPE, TUNER, AUX . 200 mV/22 kΩ

PHONO (MM) 2.8 mV/47 kΩ

Risposta in frequenza

CD, TAPE, TUNER, AUX.. Da 5 Hz a 100 kHz dB

PHONO (MM) . . . . Da 20 Hz a 20 kHz ±0,2 dB

- Livello di sovraccarico PHONO (MM)

1 kHz, DAT 0,2%. 60 mV

- Uscita (livello/impedenza)

- Comando di tonalità

Bassi ± 10dB (100 Hz)

Alti. 10 dB (10 kHz)

Rapporto segnale/rumore ( IHFIN CORTO, RETE-A)

CD, TAPE, TUNER, AUX

(ingresso a 200mV 103 dB

PHONO (MM, ingresso a 2,8 mV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Varie

Requisiti di potenza

AC da 220 V a 230 V, 50 Hz / 60 Hz

Consumo energetico 170W

In standby 0,8 W

Dimensioni

420 mm (L) × 100 mm (A) × 359 mm (P)

Peso (senza imballaggio) 10 kg

Accessori

Telecomando 1

Batterie a secco AAA/IEC R03. 2

Cavo di alimentazione 1

Documento di garanzia 1

Istruzioni per l'uso (questo documento)

Nota

• Dati tecnici e disegno soggetti a possibili modifiche alla preavviso, dovute alle migliorie apporte.

Pulizia dell'unità

Utilizzare un panno per lucidare o un panno asciutto per eliminare la polvere e lo sporco.
- Se la superficie è sporca, pulire con un panno morbido immerso in un detergente neutro diluito in cinque o sei parti di acqua e ben strizzato, quando strofinare con un panno asciutto. Non utilizzato cera o detergenti per mobili.
Nonutilizzare mai solventi, benzina, spray insetticidi o altri agenti chimici sull'unita o in prossimità diessa,poiche potrebbero corroderne la superficie.

Pubblicato da Pioneer Corporation.

Tutti diritti riservati.

Informazioni supplementari

IMPORTANT
