Tipo di prodotto	Sistema di navigazione GPS per automobile
Marca	Pioneer
Modello	AVIC-505
Dimensioni (unità principale)	Circa 200 x 150 x 50 mm
Peso (unità principale)	Circa 500 g
Alimentazione	12 V CC, batteria veicolo a massa negativa
Consumo elettrico	Circa 10 W
Funzioni principali	Navigazione GPS, guida vocale, calcolo itinerario, rilevamento velocità, ingresso segnale retromarcia, comando vocale, display a colori
Antenna GPS	Fissaggio magnetico, cavo da 5 m, installazione interna o esterna
Microfono	Microfono cablato per comando vocale, installazione su parasole o piantone dello sterzo
Telecomando	Telecomando a infrarossi con batterie alcaline UM-4/LR03 (2 x 1,5 V)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare liquidi o detergenti abrasivi.
Sicurezza	Non installare da soli (rischio di cortocircuito). Affidare l'installazione a un professionista. Non utilizzare durante la guida se distrae.
Ricambi e riparabilità	Fusibile 6 A, batterie, antenna GPS, microfono, telecomando, cavo di alimentazione, supporti di montaggio. Riparazione presso un centro Pioneer autorizzato.
Informazioni generali	Utilizzo solo come ausilio alla guida. Non utilizzare per i servizi di emergenza. Rispettare il codice della strada.

Domande frequenti - AVIC505 PIONEER

Posso installare da solo il Pioneer AVIC-505?

No, Pioneer sconsiglia l'installazione da soli a causa dei rischi di folgorazione e cortocircuiti. Affidare l'installazione a personale qualificato.

Dove installare l'antenna GPS per una migliore ricezione?

Installare l'antenna GPS su una superficie piana e libera, preferibilmente sul tetto o sul cofano del bagagliaio. Evitare ostacoli metallici e vetri oscurati che bloccano i segnali.

Come collegare il filo di rilevamento della velocità?

Collegare il filo rosa del cavo di alimentazione al circuito di rilevamento della velocità del veicolo o utilizzare un generatore di impulsi ND-PG1 (venduto separatamente). Questa connessione riduce gli errori di visualizzazione della posizione.

Cosa fare se la guida vocale non funziona?

Verificare che il filo giallo/nero (GUIDE ON) sia collegato alla funzione di silenziamento dell'autoradio Pioneer. Assicurarsi inoltre che il microfono sia installato correttamente e che il volume sia regolato.

Posso utilizzare il sistema di navigazione in un paese straniero?

Il sistema Pioneer AVIC-505 è progettato per l'uso nelle regioni in cui Pioneer è autorizzato. Al di fuori di queste aree, la posizione potrebbe non essere corretta.

Come sostituire il fusibile dell'apparecchio?

Il fusibile si trova sul cavo di alimentazione. Utilizzare un fusibile da 6 A nuovo dello stesso tipo. Non sostituire mai con un fusibile di calibro diverso.

Lo schermo non mostra la posizione corretta. Cosa fare?

Verificare la connessione del filo di rilevamento della velocità e dell'antenna GPS. Assicurarsi che l'unità principale sia installata orizzontalmente (inclinazione inferiore a 10°) e saldamente fissata per evitare vibrazioni.

Come installare il microfono sul piantone dello sterzo?

Fissare il microfono sull'attacco fornito, quindi utilizzare il nastro adesivo biadesivo per incollare l'attacco alla parte posteriore del piantone dello sterzo. Assicurarsi di non ostacolare la guida.

Posso utilizzare il sistema con un'autoradio non Pioneer?

Il sistema è ottimizzato per funzionare con un'autoradio Pioneer. Con altre marche, alcune funzioni (come l'attenuazione del suono) potrebbero non essere disponibili. Consultare il manuale per i collegamenti specifici.

Cosa fare se il telecomando non funziona più?

Sostituire le batterie (2 x UM-4/LR03 1,5 V). Rispettare le polarità. Se il problema persiste, pulire il vano batterie o contattare un centro Pioneer.

MANUALE UTENTE AVIC505 PIONEER

USO DEL SISTEMA DI NAVIGAZIONE MOBILE E DI QUESTO MANUALE

• Il sistema di navigazione mobile Pioneer è inteso solo come un aiuto nella guida del veicolo. Non devono mancare attenzione, giudizio e cautela del conducente durante la guida.
• Non usare il sistema di navigazione per farsi indirizzare a centri di emergenza come ospedali o stazioni di polizia. Non tutti i cantri di emergenza sono contenuti nei dati mappa.
• Non usare il sistema di navigazione mobile quando tale azione può distrarre da una guida sicura del veicolo. Osservare sempre le regole di sicurezza per la guida e seguire tutte le norme sul traffico in vigore.
• Utilizzare il nostro sistema di navigazione solo nelle regioni a copertura PIONEER.
• Questo manuale spiega come installare questa unità di navigazione mobile nel veicolo. L'uso del sistema di navigazione mobile è spiegato nel Manuale del Proprietario separato allegato al sistema.

MISURE DI SICUREZZA IMPORTANTI .... 3

LEGGERE TUTTE QUESTE ISTRUZIONI RIGUARDANTI IL SISTEMA DI NAVIGAZIONE MOBILE E CONSERVARLE PER RIFERIMENTI FUTURI. 3

Collegamento del sistema.... 5

PRECAUZIONE 5

Prima di installare l'unità 6

Per evitare danni 6

Pezzi in dotazione 6

Collegamento del sistema 7

Collegamento del cavo di alimentazione (1)..... 8

Collegamento del cavo di alimentazione (2)..... 9

Installazione 11

PRECAUZIONE 11

Per proteggere il sistema di navigazione mobile da disturbi elettromagnetici ...... 12

Prima di installare e fissare .... 12

Prima di usare il nastro adesivo.... 12

Installazione dell'unità principale .... 13

• Note sull'installazione
• Pezzi in dotazione
• Installazione dell'unità principale nel bagagliaio, sul pavimento sotto un sedile, ecc. usando viti filettanti

Installazione dell'antenna GPS 16

• PRECAUZIONE
• Note sull'installazione
• Pezzi in dotazione
• Quando si installa l'antenna all'interno del veicolo (sul cruscotto o sul piano portaoggetti posteriore)

- Quando si installa l'antenna all'esterno del veicolo (sulla carrozzeria)

Installazione del telecomando 19

• Pezzi in dotazione
• Inserimento delle pile
• Note sulle pile

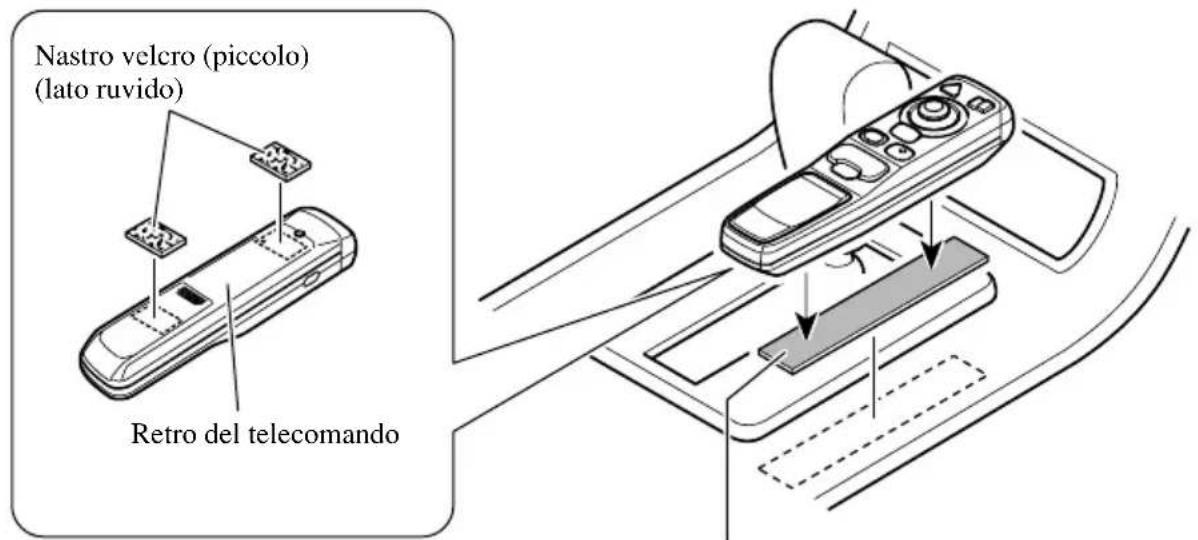

• Installazione del telecomando con nastro velcro
• Note per l'uso del telecomando

Installazione del microfono.... 21

• Note sull'installazione

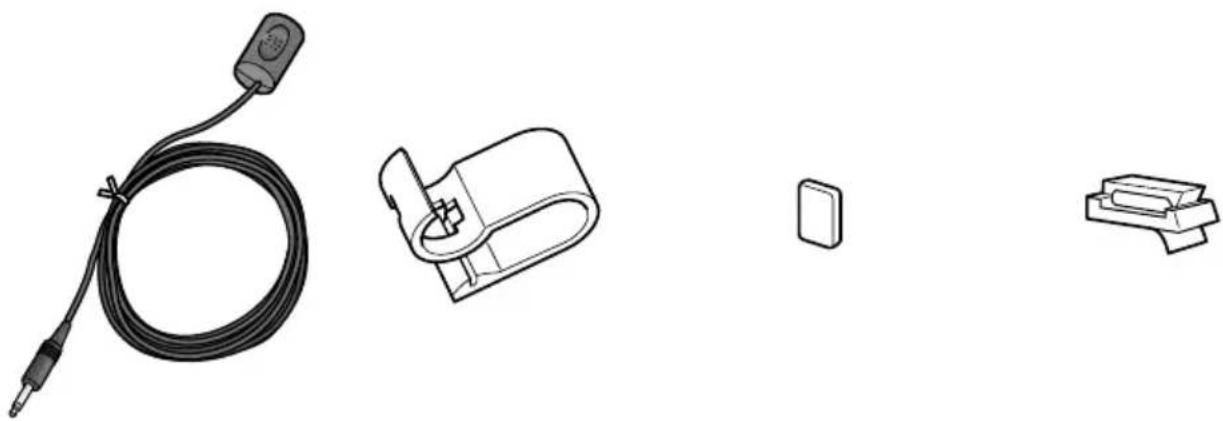

• Pezzi in dotazione

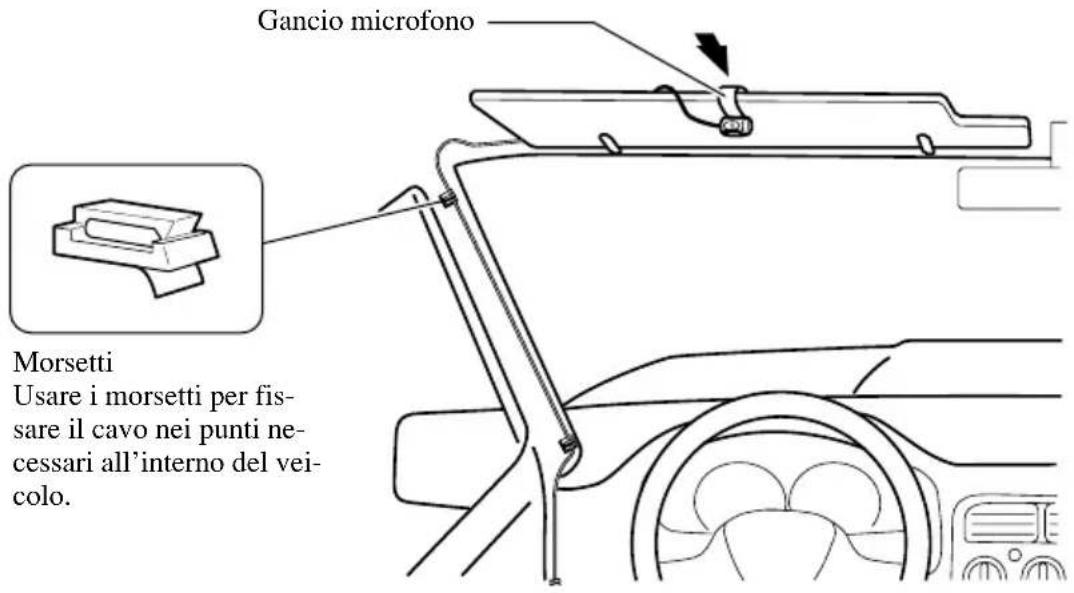

• Quando si installa il microfono sul parasole

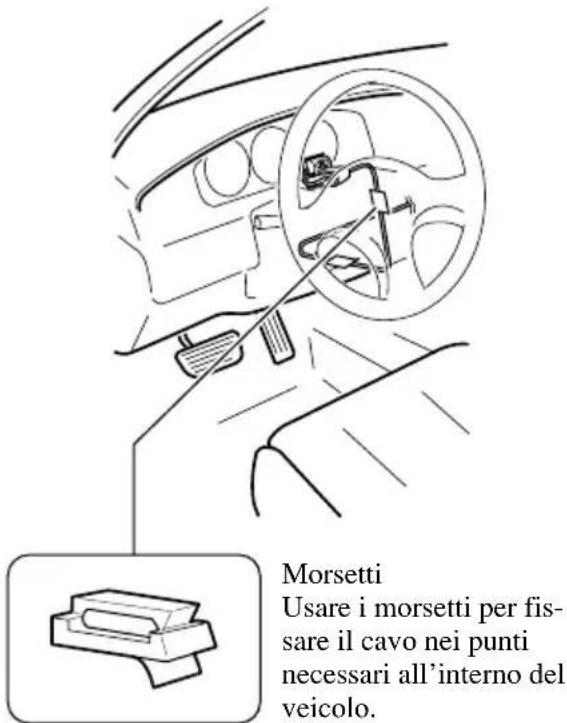

• Quando si installa il microfono sulla colonna dello sterzo

Dopo l'installazione dell'unità. 24

LEGGERE TUTTE QUESTE ISTRUZIONI RIGUARDANTI IL SISTEMA DI NAVIGAZIONE MOBILE E CONSERVARLE PER RIFERIMENTI FUTURI.

1. Leggere completamente e con attenzione questo manuale prima di installare il sistema di navigazione mobile.
2. Conservare questo manuale a portata di mano per riferimenti futuri.
3. Fare attenzione a tutti gli avvertimenti in questo manuale e seguire attentamente le istruzioni.
4. Questo sistema di navigazione è inteso solo come un aiuto nella guida del veicolo. Non devono mancare attenzione, giudizio e cautela del conducente durante la guida. Non usare il sistema di navigazione mobile quando tale azione può distrarre da una guida sicura del veicolo. Osservare sempre le regole di sicurezza per la guida e seguire tutte le norme sul traffico in vigore.

5. Questo sistema di navigazione può in alcuni casi visualizzare informazioni erronee sulla posizione del veicolo, la distanza degli oggetti mostrati sullo schermo e le direzioni della bussola. Inoltre il sistema ha alcuni limiti inerenti, come l'incapacità di individuare vie a senso unico, limitazioni temporanee del traffico e zone di guida potenzialmente pericolose. Usare il proprio giudizio in base alle condizioni di guida effettive.

6. Come per altri accessori all'interno del veicolo, il sistema di navigazione non deve distrarre il conducente da una guida sicura del veicolo. Se si hanno difficoltà nel controllo del sistema o nella lettura dello schermo, eseguire le regolazioni dopo aver parcheggiato in un luogo sicuro.

7. Non tentare di installare o riparare personalmente l'unità di navigazione mobile. L'installazione o la manutenzione dell'unità di navigazione mobile da parte di persone senza addestramento ed esperienza con apparecchiature elettroniche e accessori per auto può essere pericolosa ed esporre al rischio di scosse elettriche e altri pericoli.
8. Ricordare di allacciare sempre la cintura di sicurezza durante l'uso dell'automobile. In caso di incidenti, le lesioni possono essere molto più serie se la cintura di sicurezza non è allacciata correttamente.

PRECAUZIONE

• Pioneer non raccomanda di installare o riparare personalmente l'unità di navigazione. L'installazione o la manutenzione del prodotto può esporre al rischio di scosse elettriche o altri pericoli. Per tutti gli interventi di installazione e manutenzione rivolgersi a personale tecnico autorizzato Pioneer.
• Fissare tutti i fili con morsetti cavo o nastro isolante. Non lasciare esposto alcun filo nudo.
• Non trapanare un foro nel comparto motore per collegare il cavo arancione dell'unità alla batteria del veicolo. Le vibrazioni del motore possono a lungo andare danneggiare l'isolante nel punto dove il filo passa dall'abitacolo al comparto motore. Fare particolare attenzione quando si fissa il filo in questo punto.
• È estremamente pericoloso lasciare che il cavo dell'antenna GPS o il cavo del microfono si impiglino nella colonna dello sterzo o nella leva del cambio. Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.
• Assicurarsi che i fili non interferiscano con le parti mobili del veicolo, come la leva del cambio, il freno a mano o il meccanismo di scorrimento dei sedili.
• Non far passare i fili dove siano esposti a temperature elevate. Se l'isolante si surriscalda i fili possono rimanere danneggiati, causando cortocircuiti.
• Non tagliare il filo dell'antenna GPS per accorciarlo e non usare una prolunga per allungarlo. Un'alterazione del cavo antenna può causare un cortocircuito.
• Non accorciare alcun cavo. Altrimenti il circuito di protezione può non funzionare correttamente.
• Non fornire mai alimentazione a prodotti elettronici tagliando l'isolante del cavo di alimentazione dell'unità di navigazione e inserendosi sul cavo. La capacità di corrente del cavo sarebbe ecceduta, causando surriscaldamenti.

Prima di installare l'unità

• Questa unità è realizzata per veicoli con batterie da 12 volt e massa negativa. Prima di installare il sistema (particolarmente in veicoli fuoristrada, camion o autobus), controllare la tensione della batteria.

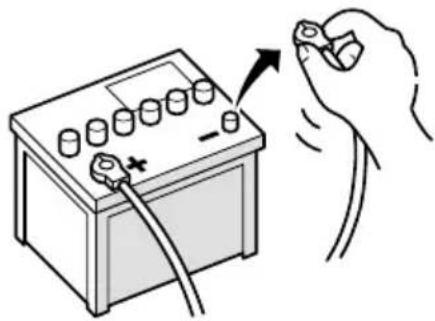

• Scollegare il terminale negativo (–) della batteria per evitare il rischio di cortocircuiti.

• Quando si scollega un connettore, tirare afferrando il connettore. Non tirare afferrando il cavo, perché si potrebbe strapparlo dal connettore.
• Quando l'unità è installata in veicoli privi di posizione ACC (accessoria) sull'interruttore di accensione (come mostrato nella Fig.2), assicurarsi di collegare il cavo rosso dell'unità al terminale controllato dalla posizione ON/OFF dell'interruttore di accensione. Altrimenti la batteria del veicolo può scaricarsi.

Posizione ACC

Nessuna posizione ACC
Fig. 1
Fig. 2

Pezzi in dotazione

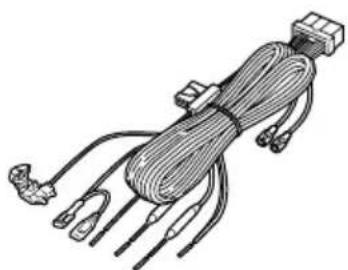

Cavo di alimentazione

Prolunga cavo violaCavo RGB

ConnettoreProlunga cavo rosa

Collegamento del sistema

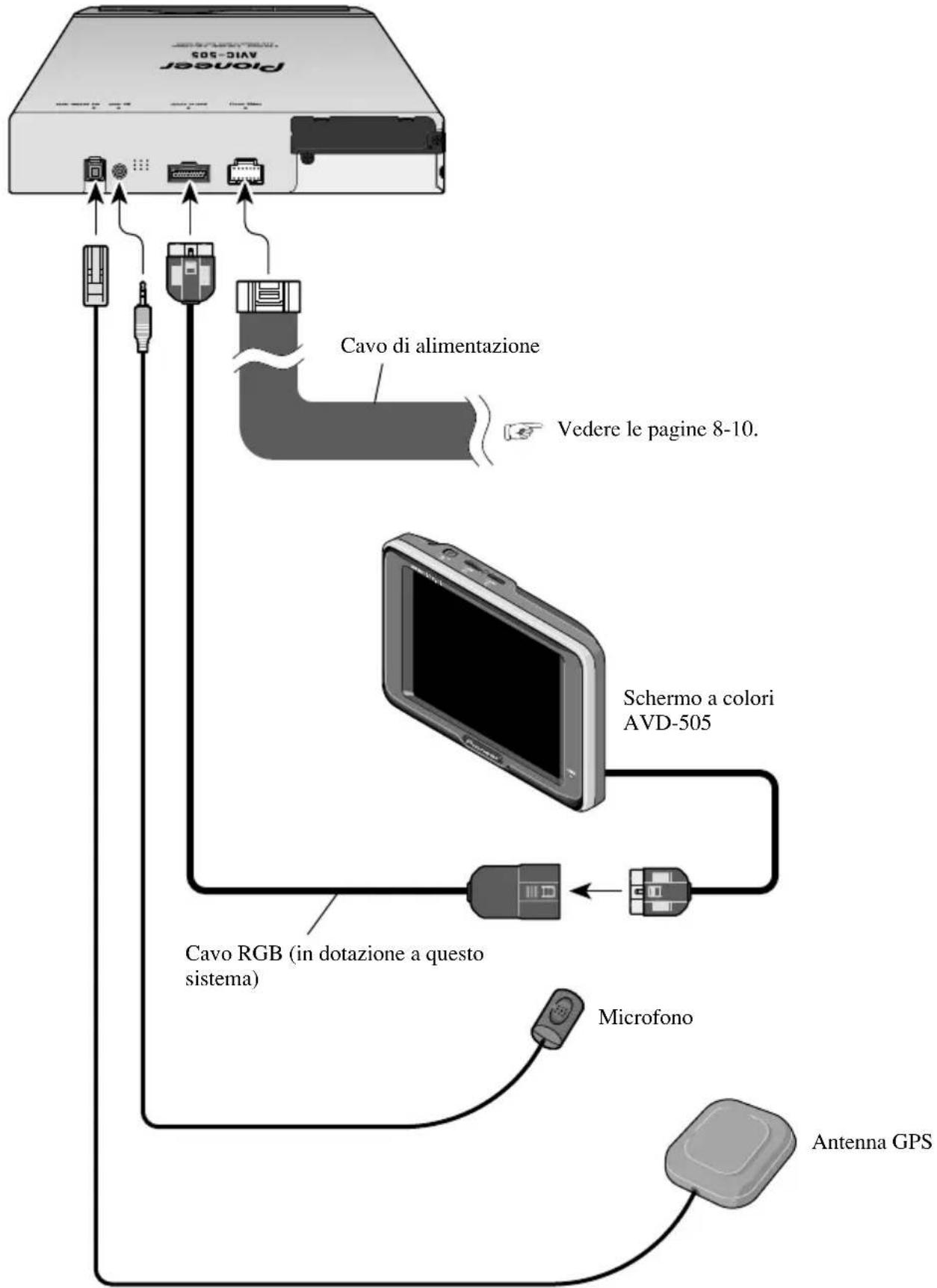

Unità di navigazione mobile AVIC-505

Collegamento del cavo di alimentazione (1)

MASSA

Al corpo (metallo) del veicolo. Per proteggere il sistema di navigazione mobile da disturbi elettromagnetici, installare vicino all'unità principale.

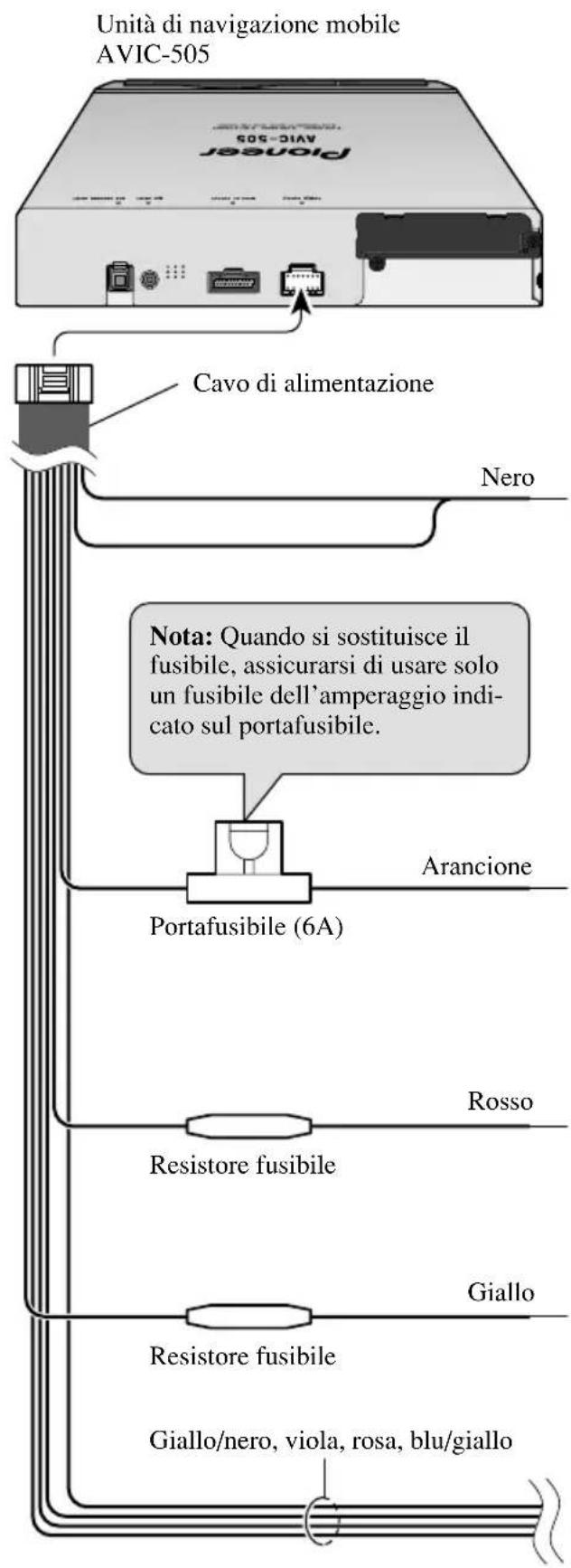

Nota: I cavi arancione, rosso e giallo devono essere collegati ai terminali della scatola fusibili sul lato opposto della batteria.

+ Batteria

Al terminale sempre sotto tensione indipendentemente dalla posizione dell'interruttore di accensione.

ACC

Al terminale elettrico controllato dall'interruttore di accensione (12 V CC) ON/OFF. Non collegare questo cavo a terminali di alimentazione sempre sotto tensione. Se il cavo viene collegato a tali terminali, la batteria dell'auto può scaricarsi.

ILL

Al terminale dell'interruttore di illuminazione.

Vedere la pagina successiva.

Collegamento del cavo di alimentazione (2)

Nota: La posizione del circuito sensore velocità dipende dal modello di veicolo. Per dettagli consultare la documentazione in materia fornita da Pioneer. Quando si esegue il collegamento ad un modello non elencato in tale documentazione o per cui il collegamento al circuito sensore di velocità è troppo difficile, collegare al cavo rosa il generatore di impulsi velocità ND-PG1 in vendita separatamente.

Nota: La posizione dell'interruttore freno a mano dipende dal modello di veicolo. Per dettagli consultare il manuale del veicolo o il concessionario.

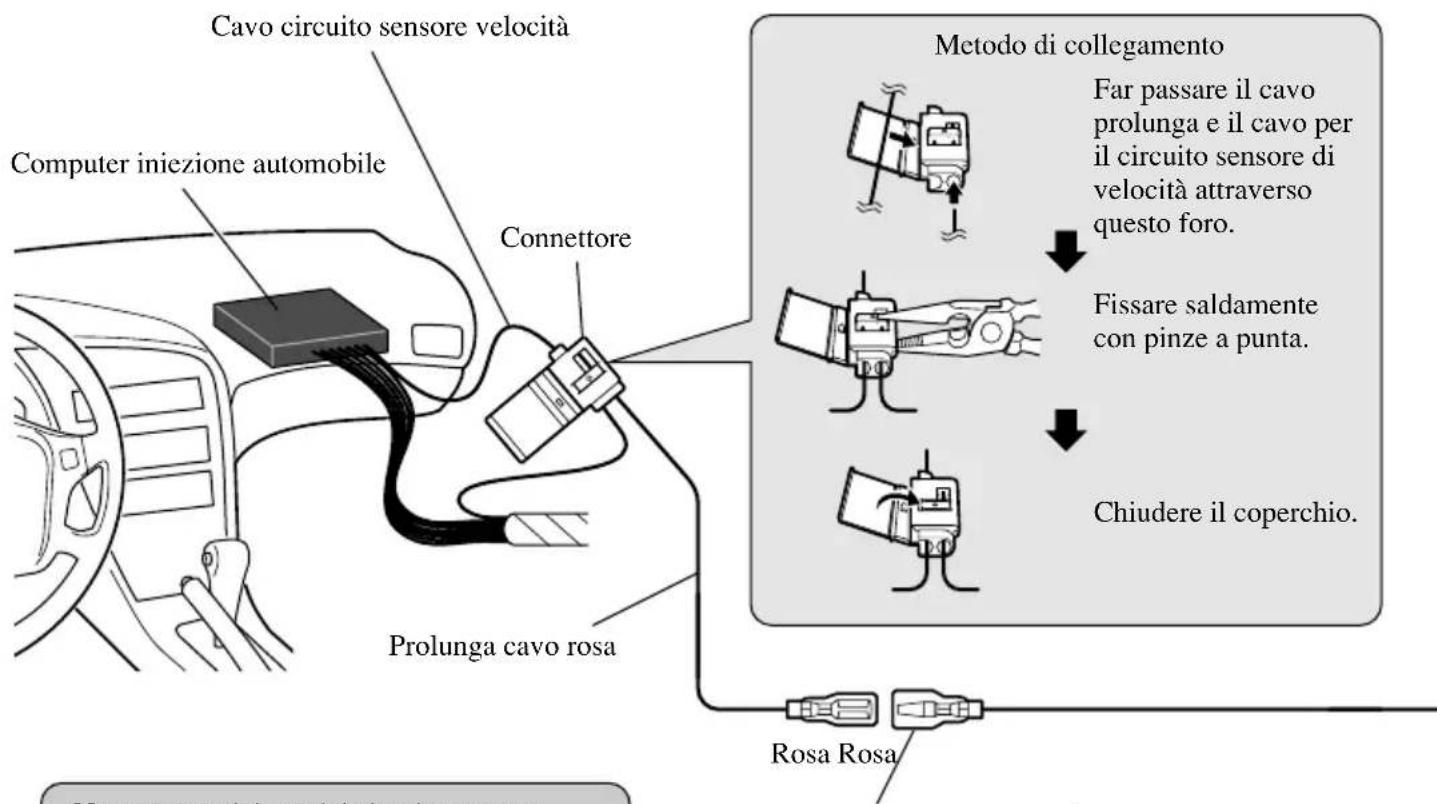

INGRESSO SEGNALE VELOCITÀ AUTO

Il sistema di navigazione mobile è collegato qui per rilevare la distanza percorsa dall'auto. Collegare sempre il circuito sensore di velocità dell'auto o il generatore di impulsi velocità ND-PG1 in vendita separatamente. La mancata esecuzione di questo collegamento aumenta gli errori nell'indicazione della posizione.

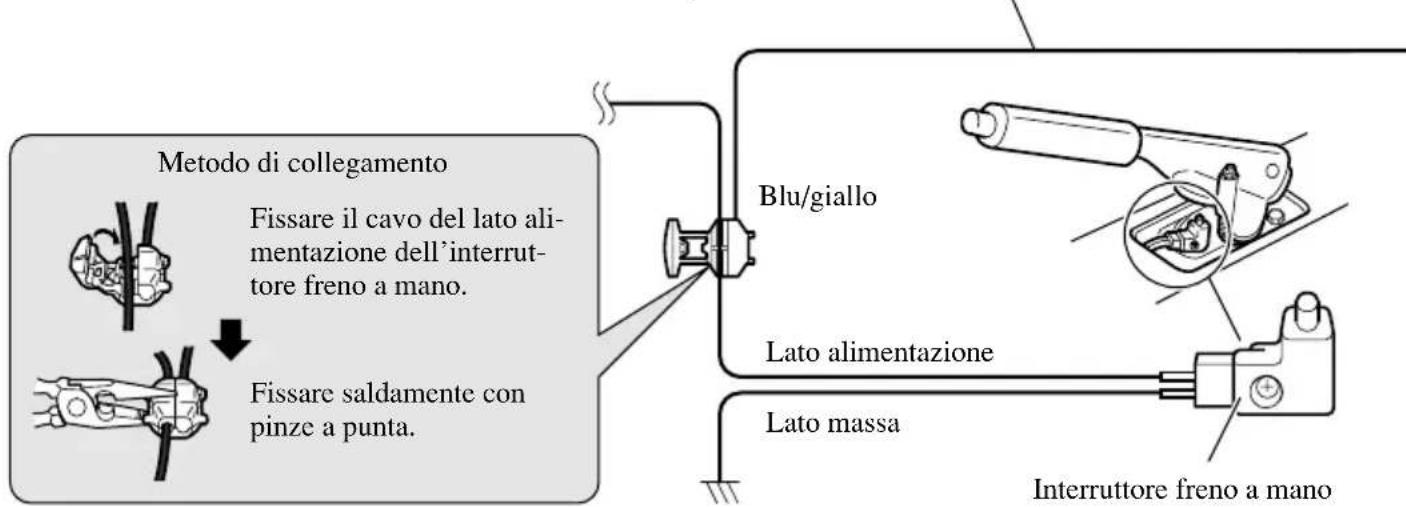

FRENO A MANO

Usato per individuare lo stato attivato/disattivato del freno a mano. Questo cavo deve essere collegato al lato alimentazione dell'interruttore freno a mano. Se questo collegamento viene eseguito erroneamente o viene omesso, alcune funzioni del sistema di navigazione non possono essere usate.

Unità di navigazione mobile AVIC-505

Cavo di alimentazione

Nero, arancione, rosso, giallo

Vedere pagina 8.

Giallo/nero

GUIDA ATTIVATA

Quando si combina questo sistema di navigazione mobile con un un autostereo Pioneer, se l'autostereo è dotato di cavi giallo/neri (MUTE), collegare a tali cavi. In questo modo quando viene emesso l'audio di guida e quando si controlla il sistema tramite voce, l'autostereo viene silenziato automaticamente per ridurre il volume stereo dell'auto.

Nota: Alcuni modelli invertono i cavi + e - per la lampada di retromarcia. Collegare il cavo viola al cavo la cui tensione cambia quando la leva del cambio è in retromarcia.

INGRESSO SEGNALE RETROMARCIA

Questo è collegato in modo che il sistema di navigazione mobile possa capire se l'auto si sta muovendo in avanti o indietro. Collegare sempre al cavo primario della lampada di retromarcia.

Viola

Viola Resistore fusibile

Prolunga cavo viola

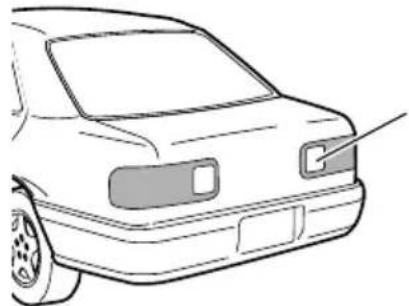

Controllare la posizione della lampada di retromarcia sul veicolo (quella che si illumina quando la leva del cambio è in retromarcia [R]) e trovare il cavo lato + della lampada di retromarcia nel bagagliaio.

Metodo di collegamento

Fissare il cavo lato + della lampada di retromarcia.

Fissare saldamente con pinze a punta.

Cavo lato + lam- pada di retro- marcia.

PRECAUZIONE

• Pioneer non raccomanda di installare o riparare personalmente l'unità di navigazione. L'installazione o la manutenzione del prodotto può esporre al rischio di scosse elettriche o altri pericoli. Per tutti gli interventi di installazione e manutenzione rivolgersi a personale tecnico autorizzato Pioneer.
• Non installare mai l'unità in luoghi dove:

* possa ferire il conducente o i passeggeri in caso di arresti bruschi.
* possa interferire con la guida del veicolo, come sul pavimento davanti al sedile del conducente.

• Assicurarsi che non vi sia nulla dietro il cruscotto o i pannelli quando si trapanano fori in queste parti. Fare attenzione a non danneggiare linee del carburante, linee dei freni e cavi di alimentazione.
• Quando si usano viti, non permettere che vengano in contatto con qualsiasi cavo elettrico. Le vibrazioni possono danneggiare i fili, causando cortocircuiti o altri danni al veicolo.
• Per assicurare un'installazione corretta, usare i pezzi in dotazione nel modo specificato. Se si usa qualsiasi pezzo diverso da quelli in dotazione, ne possono risultare danni alle parti interne dell'unità o il pezzo può allentarsi causando lo staccamento dell'unità.

PRECAUZIONE

• È estremamente pericoloso lasciare che il cavo dell'antenna GPS o il cavo del microfono si impiglino nella colonna dello sterzo o nella leva del cambio. Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.
• Assicurarsi che i fili non possano rimanere schiacciati da una portiera o dal meccanismo di scorrimento dei sedili, causando cortocircuiti.
• Verificare che le altre apparecchiature del veicolo funzionino correttamente dopo aver installato l'unità di navigazione.

Per proteggere il sistema di navigazione mobile da disturbi elettromagnetici

- Per proteggere il sistema di navigazione da disturbi elettromagnetici, non installare l'unità principale o l'antenna GPS vicino all'antenna FM/MW/LW dell'autostereo o al cavo dell'antenna FM/MW/LW. Tali disturbi elettromagnetici aumentano l'errore nell'indicazione della posizione.

Prima di installare e fissare

- Eseguire prima collegamenti temporanei per controllare che l'unità e il sistema funzionino correttamente.

Prima di usare il nastro adesivo

- Assicurarsi che la superficie sia libera da umidità, polvere, sporco, olio, ecc. prima di applicare il nastro adesivo.

Installazione dell'unità principale

Note sull'installazione

• Non installare l'unità principale in luoghi dove possa essere esposta a temperature elevate o umidità, come:
  * vicino alle bocce del riscaldamento.
  * in luoghi dove batte direttamente il sole, come sul cruscotto o sul piano portaoggetti posteriore.
• Luoghi che possono essere schizzati dalla pioggia, come vicino alla portiera.
• La robustezza dell'installazione dipende dal modello del veicolo e dalla posizione di installazione. Scegliere una posizione dove l'unità principale possa essere installata saldamente e installarla in modo sicuro. Se l'unità principale non è fissata in modo sicuro, l'errore nell'indicazione della posizione è maggiore.
• Non installare l'unità principale sul pannello che copre la ruota di scorta o in altri luoghi soggetti a vibrazioni.
• Quando si installa l'unità principale sotto un sedile anteriore, assicurarsi che non ostacoli lo scorrimento del sedile.
• Non installare l'unità principale in alcun luogo dove bagagli o altro possano schiacciarla. Forti scosse meccaniche all'unità principale aumentano l'errore nell'indicazione della posizione.
• Evitare di installare l'unità principale dove possa interferire con l'inserimento e l'estrazione della ruota di scorta, martinetto, attrezzi, ecc.
• Controllare che il CD-ROM possa essere estratto quando l'unità principale è installata.
• Installare l'unità principale su una superficie non inclinata oltre 10°. Una superficie più inclinata aumenta l'errore per l'indicazione della posizione.

- Se si usa il sistema di navigazione mobile al di fuori delle aree dove è permesso PIO-NEER, la posizione può non essere indicata correttamente.

- Non installare l'unità principale verticalmente. L'installazione in tale modo causa funzionamenti erronei.

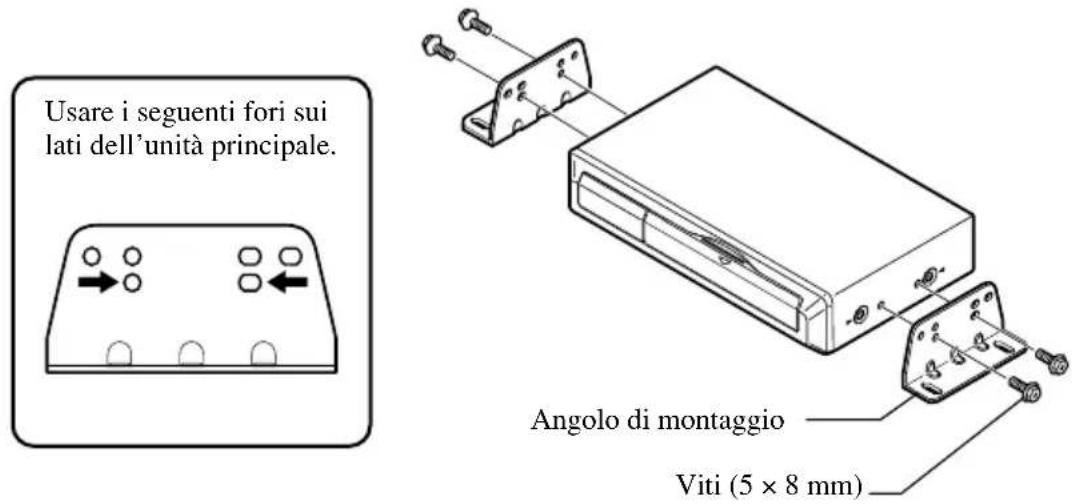

Angolo di montaggio (2 pz.)

Vite (5 × 8 mm) (4 pz.)

Vite filettante (6 × 16 mm) (4 pz.)

Installazione dell'unità principale nel bagagliaio, sul pavimento sotto un sedile, ecc. usando viti filettanti

1. Fissare gli angoli di montaggio ai lati dell'unità principale.

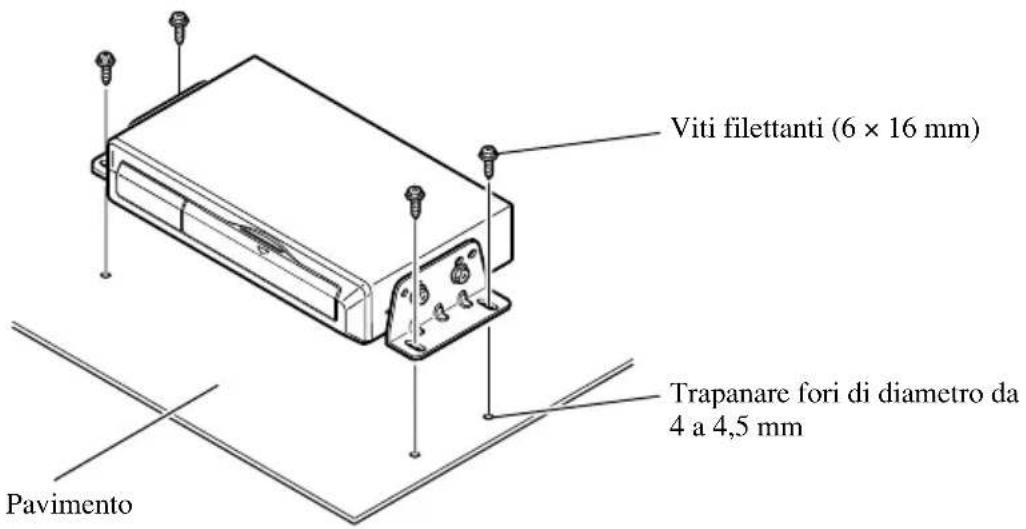

2. Fissare al pavimento con le viti filettanti.

PRECAUZIONE

- Prima di trapanare qualsiasi foro di montaggio, verificare che le viti non interferiscano con alcun sistema operativo dell'auto (come linee carburante, linee freni, cablaggi elettrici, ecc.).

Installazione dell'antenna GPS

PRECAUZIONE

- Non tagliare il cavo dell'antenna GPS per accorciarlo e non usare una pro-lunga per allungarlo. Un'alterazione del cavo antenna può risultare in corto-circuiti.

Note sull'installazione

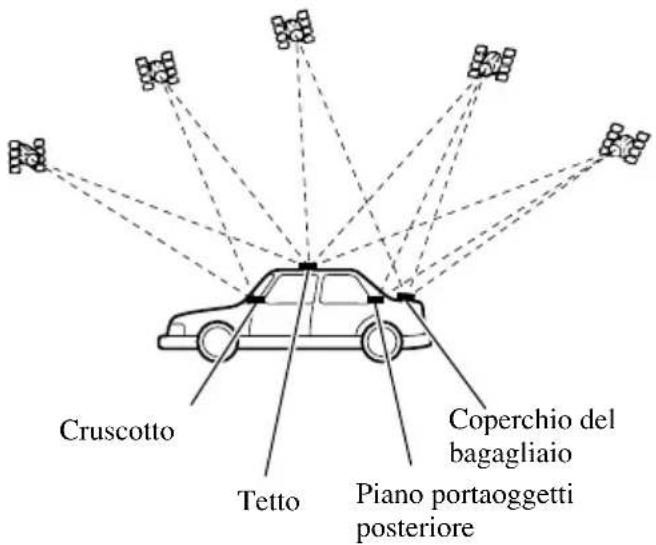

• L'antenna deve essere installata su una superficie piana dove le onde radio siano bloccate il meno possibile. Le onde radio non possono essere ricevute dall'antenna se la ricezione dal satellite è bloccata.

Si consiglia l'installazione sul tetto del veicolo o sul coperchio del bagagliaio per ottenere una ricezione migliore.

• Quando si installa l'antenna GPS all'interno del veicolo, assicurarsi di usare la lastra metallica in dotazione al sistema. Se non se ne fa uso, la sensibilità di ricezione è scadente.
• Non tagliare la lastra metallica in dotazione per ridurne le dimensioni. Questo riduce la sensibilità dell'antenna GPS.
• Fare attenzione a non tirare il cavo dell'antenna quando si rimuove l'antenna GPS. Il magnete applicato all'antenna è molto potente e il cavo potrebbe staccarsi.
  • L'antenna GPS è installata con il suo magnete. Quando si installa l'antenna GPS, fare attenzione a non graffiare la carrozzeria.
• Quando si installa l'antenna GPS all'esterno dell'auto, inserirla sempre nell'auto quando si passa attraverso un autolavaggio. Se viene lasciata all'esterno può essere spinta via e graffiare la carrozzeria.
• Non pitturare l'antenna GPS, perché questo può interferire con le sue prestazioni.

Pezzi in dotazione

Pannello impermeabileMorsetto (

Quando si installa l'antenna all'interno del veicolo

(sul cruscotto o sul piano portaoggetti posteriore)

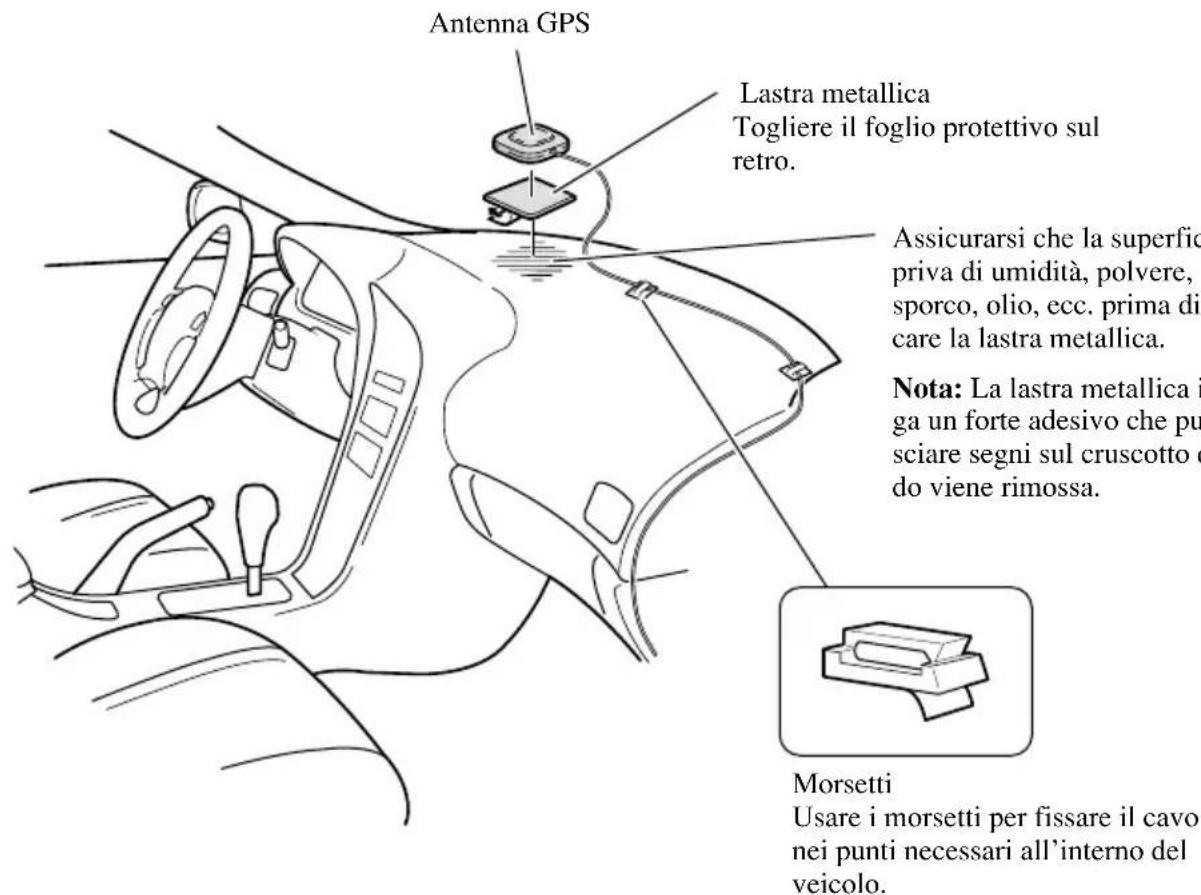

Applicare la lastra metallica ad una superficie più piana possibile dove l'antenna GPS sia rivolta verso il finestrino. Collocare l'antenna GPS sulla lastra metallica. (L'antenna GPS viene trattenuta dal suo magnete.)

Nota:

- Alcuni modelli usano per i finestrini un vetro che non lascia passare i segnali dai satelliti GPS. Per tali modelli installare l'antenna GPS all'esterno dell'auto.

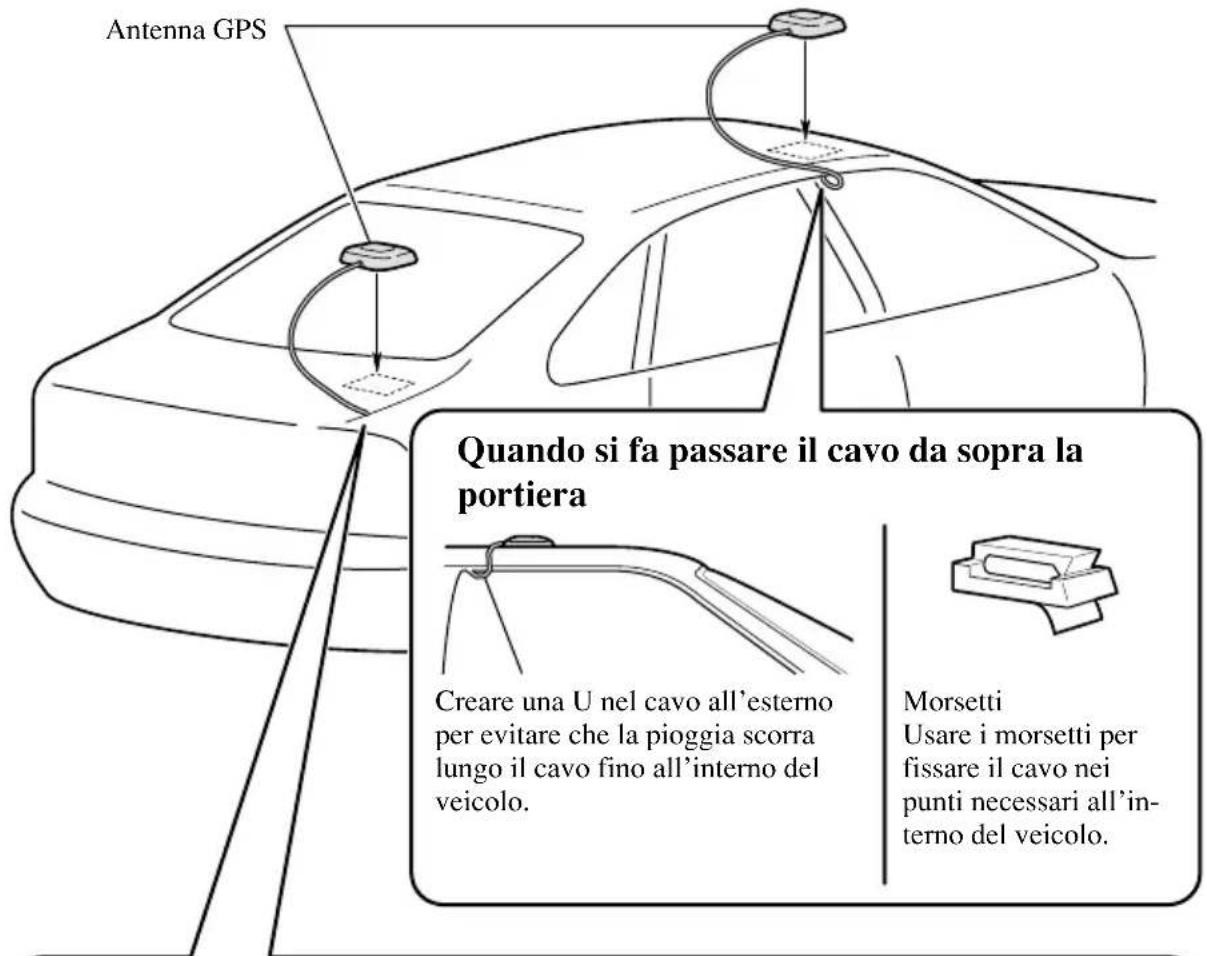

Quando si installa l'antenna all'esterno del veicolo (sulla carrozzeria)

Collocare l'antenna GPS in un luogo il più piano possibile, come sul tetto o sul coperchio del bagagliaio. (L'antenna GPS viene trattenuta dal suo magnete.)

Quando si fa passare il cavo dall'interno del bagagliaio

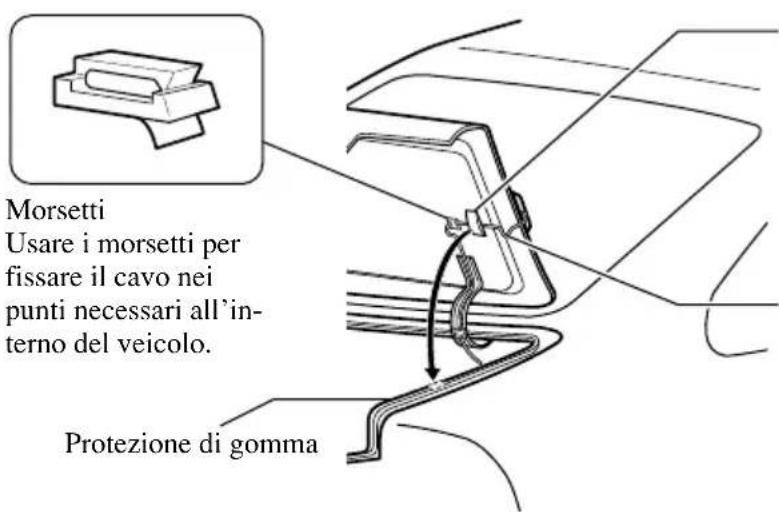

Pannello impermeabile Assicurarsi che il pannello impermeabile venga in contatto con la parte superiore della protezione di gomma.

Creare una U nel cavo all'esterno della protezione di gomma per evitare che la pioggia scorra lungo il cavo fino all'interno del veicolo.

Installazione del telecomando

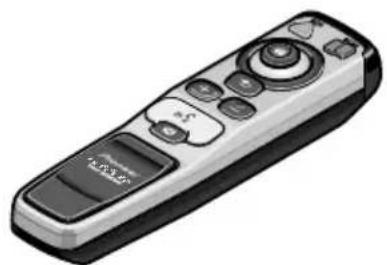

Pezzi in dotazione

Inserimento delle pile

Pile alcaline in dotazione (UM-4, LR03 1,5 V)

Note sulle pile

• Assicurarsi che le pile siano inserite con i terminali positivo (+) e negativo (−) orientati correttamente.
  • Non mischiare pile vecchie e nuove.
• Non mischiare pile di tipi diversi. Anche se la forma è la stessa, la tensione può essere differente.
• Estrarre le pile dal telecomando quando non lo si usa per un lungo periodo.
• Se si verificano perdite di fluido, eliminare completamente il fluido dal comparto pile prima di inserire pile nuove.
• Queste pile non possono essere ricaricate.
• Quando si sostituiscono le pile, raccomandiamo di usare pile alcaline.

Installazione del telecomando con nastro velcro

Applicare i pezzi piccoli di nastro velcro in dotazione (lato ruvido) al retro del telecomando e il pezzo più grande di nastro velcro (lato morbido) alla superficie di installazione.

Applicare il nastro velcro dove non ostacoli l'apertura e la chiusura del comparto pile.
Nastro velcro (grande) (lato morbido)

Note per l'uso del telecomando

• Proteggere sempre il telecomando dalla luce solare diretta e da temperature elevate. Se si lascia il telecomando in luoghi esposti alla luce solare diretta o temperature elevate per lunghi periodi, ne possono risultare deformazioni, scoloriture e problemi di funzionamento.
• Sostituire le pile quando le prestazioni del telecomando peggiorano.

Installazione del microfono

Note sull'installazione

• Installare il microfono in una posizione e con un orientamento che permettano una buona captazione della voce della persona che controlla il sistema di navigazione tramite la voce.

Pezzi in dotazione

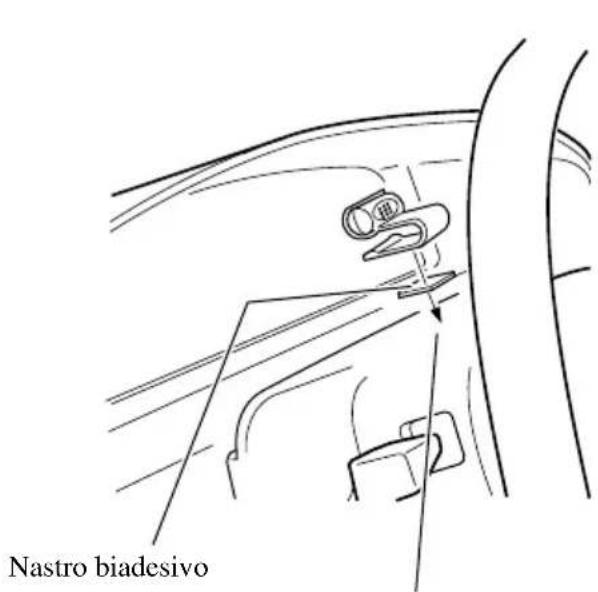

Nastro biadesivo Gancio micro Microfono (5 pz.)

Quando si installa il microfono sul parasole

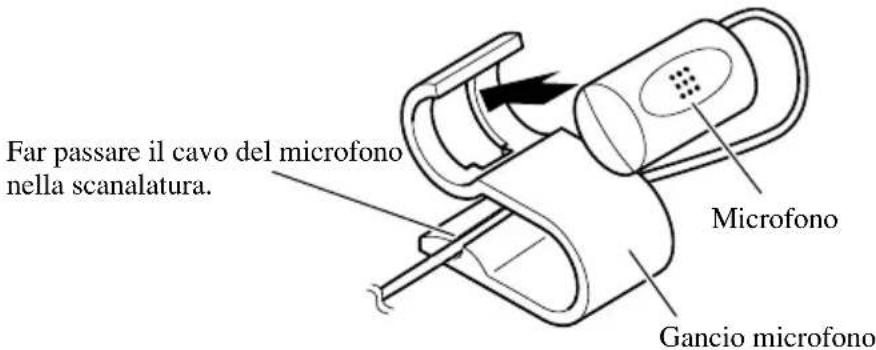

1. Installare il microfono sul gancio microfono.

2. Installare il gancio microfono sul parasole.

Installare il gancio microfono tenendo il parasole alzato. (Abbassando il parasole si riduce il tasso di riconoscimento delle operazioni tramite voce.)

Quando si installa il microfono sulla colonna dello sterzo

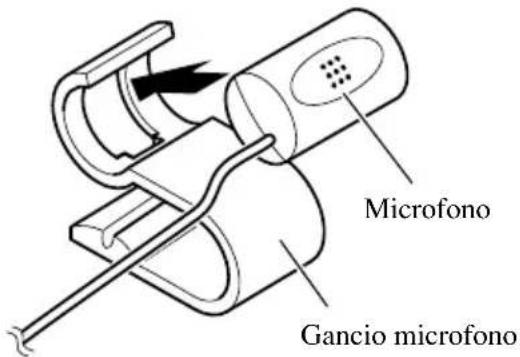

1. Installare il microfono sul gancio microfono.

2. Installare il gancio microfono sulla colonna dello sterzo.

Installare il gancio micro- fono sul retro della colon- na dello sterzo.

Usare i morsetti per fis- sare il cavo nei punti necessari all'interno del veicolo.

PRECAUZIONE

- È estremamente pericoloso lasciare che il cavo del microfono si impigli nella colonna dello sterzo o nella leva del cambio. Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.

Dopo l'installazione dell'unità

1. Ricollegare la batteria.

Innanzitutto controllare due volte che tutti i collegamenti siano corretti e che l'unità sia installata correttamente. Rimontare tutte le componenti del veicolo precedentemente rimosse. Quindi ricollegare il cavo negativo (−) al terminale negativo (−) della batteria.

2. Avviare il motore.

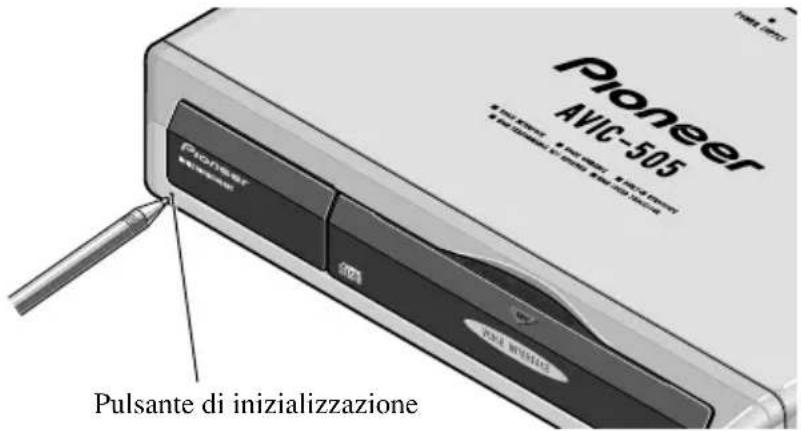

3. Premere il pulsante di inizializzazione sull'unità principale.

Premere il pulsante di inizializzazione sull'unità principale usando un oggetto appuntito come la punta di una penna.

4. Impostare il sistema di navigazione mobile.

Impostare il sistema di navigazione mobile come spiegato nel Manuale del Proprietario.

INFORMATIE BETREFFENDE UW NIEUWE AUTONAVIGATIESYSTEEM EN HET GEBRUIK VAN DEZE HANDLEIDING
