MANUALE UTENTE A 2534 PT Kärcher

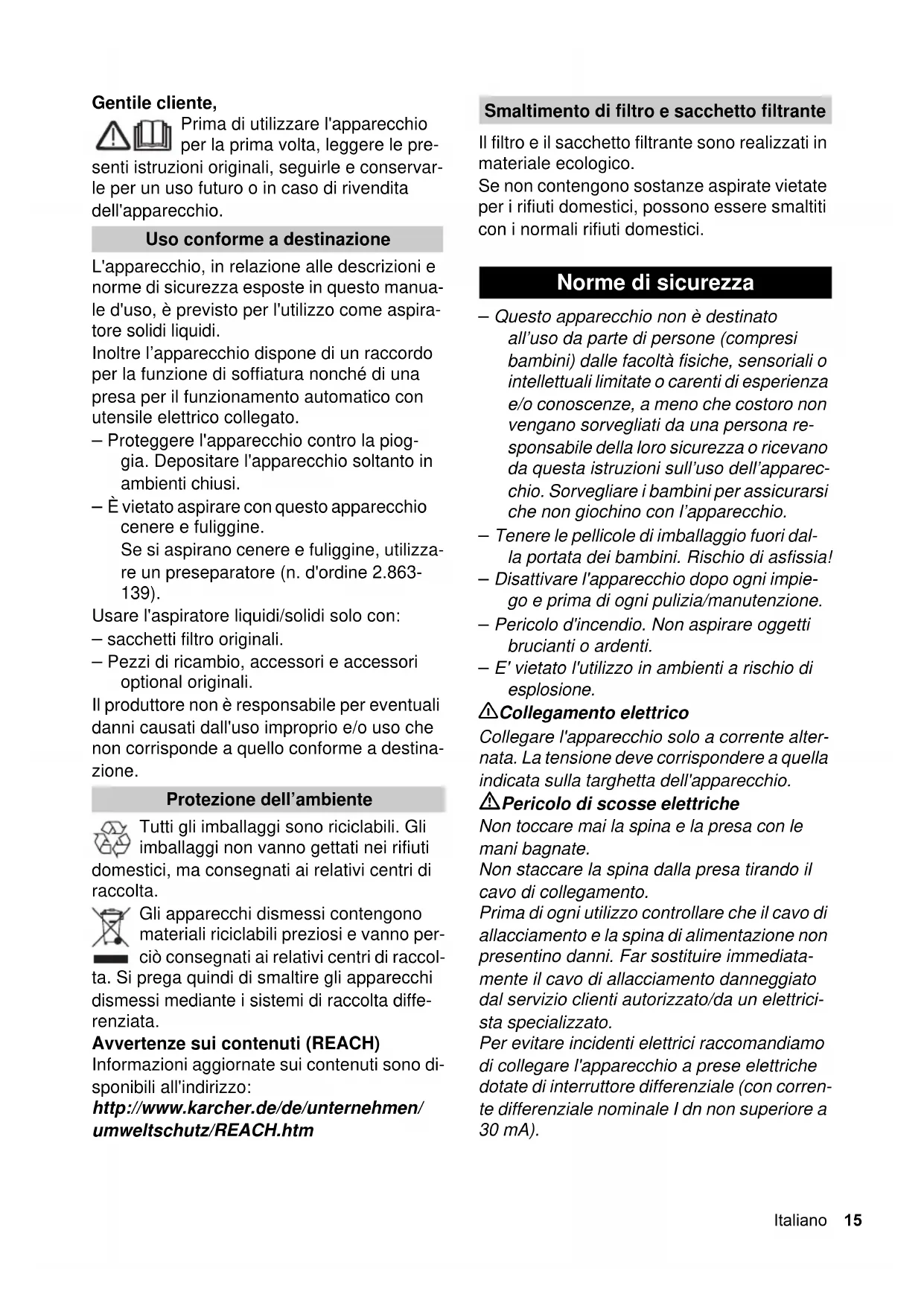

Prima di utilizzato l'apparecchio per la prima volta, leggere le presentiistruzioni originali, seguirle e conservar-le per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

L'apparecchio, in relazione alle descrizioni e norme di sicurezza esposte in quello manuale d'uso, è previsto per l'utilizzo come aspiratore solidi liquidi.

Inoltre l'apparecchio dispone di un raccordo per la funzione di soffiatura nonché di una presa per il funzionamento automatico con utensile elettrico collegato.

• Proteggere l'apparecchio contro la pioggia. Depositate l'apparecchio soltanto in ambienti chiusi.
• É vietato aspirare con quello apparecchio.
  cenere e fuliggine.

Se si aspirano genere e fuliggine,utilizzare un preseparatore (n.d'ordine 2.863- 139).

Usare l'aspiratore liquidi/solidi solo con:
- sacchetti filtro originali.
- Pezzi di ricambio, accessori e accessori optionali originali.

Il produttore non è responsabile per eventuali danni causati dall'uso impropero e/o uso che non corrisponde a quello conforme a destinazione.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccol

ta. Si prega quindi di smaltire gli appearecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenti sono disponibili all'indirizzo:

Smaltimento di filtro e sacchetto filtrante

Ilhetto e il sacchetto filtrante sono realizzati in materiale ecologico.

Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.

Norme di sicurezza

• Questo apparecchio non è destinato all'uso da parte di persona (compresi bambini) delle facoltà fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona RESPONSabile della loro sicurezza o ricevano da但这a istruzioni sull'uso dell'apparecchio. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
• Tenere le pellicole di imballaggio fuori alla portata dei bambini. Rischio di asfissia!
• Disattivare l'apparecchio dopo agli impieg o prima di agli pulizia/manutenzione.
• Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
• E^ vietato l'utilizzo in ambienti a rischio di esplosisione.

Collegamento elettrico

Collegare l'apparecchio solo a corrente alternata. La tension deve corrispondere a quella indica sulla targhetta dell'apparecchio.

Pericolo di scosse elettriche

Non toccare mai la spina e la presa con le mani bagnate.

Non staccare la spina alla presa tirando il cavo di collegamento.

Prima diogni utilizzo controllare che il cavo di allacciamento e la spina di alimentazione non presentino danni. Far sostuire immediamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interrottore differenziale (con corrente differenziale nominale I dn non superiore a 30mA

Attenzione

Determine sostanze possono formare Insieme all'aria di aspirazione vapori e miscele esplosivi.

Non aspirare mai le seguenti sostenze:

-gas esplosivi o infiammabili, liquidi e pol- veri (polveri reattive)
- Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortesamente alcalini ed acidi
-Acidi esoluzioni alcaline allo stato puro
- Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).

Questesostenze possono inoltre corrodere imateriali dell'apparecchio.

Messa in funzione

Descrizione dell'apparecchio

Le presenti istruzioni per l'uso descrivono i modelli base degli aspiratori liquidi/solidi riportati in copertina.
Le figure illustrano la dotazione massima. In base al modello sussistono delle differenze nella dotazione e gli accessori forniti.

Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contento. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.

Figure vedi pag. 2

1 Maniglia di trasporto
2 Interruttore dell'apparecchio (ON/OFF)
3 Raccordo di soffiatura
4 Regolazione dell'aria per la funzione di soffiatura
5 Raccordo tubo flessibile di aspirazione
6 Ruote pivottanti
7 Alloggiamento accessori
8 Custodia, cavo di allacciamento alla rete
9 Cavo di allacciamento alla rete con spina
10 Presa dell'apparecchio
11 Tubo flessibile di aspirazione
12 Tubi rigidi di aspirazione 2 × 0,5m
13 Bocchetta pavimenti, regolabile (A 2534 pt / A 2574 pt)
14 Bocchetta pavimenti con inserto per superfici dure (A 2234 pt)

15 Bocchetta fissure
16 Sacchetto filtro
17 Tubo flessible Flex-Tool
18 Adattatore

Montaggio degli accessori

Figura 1

Abbassare la maniglia di trasporto.
Togliere il corpo motore ed estrarre gli accessori dal vano raccolta.

Figura 2

Montare le ruote pivottanti sul fondo del vano raccolta. Inserire il sacchetto filtering se necessario.
Montare il corpo motore sul vano raccolta e chiudere.

Figura 3

Montare gli accessori.

Uso

Lavorare sempre con il filtro a cartuccia inserito sua durante l'aspirazione a secco e di liquidi.

Accendere l'apparecchio

Figura 4

Inserire la spina di alimentazione.
Accendere l'apparecchio con l'interruttore ON/OFF.

Posizione I: funzionamento normale, aspirazione o soffiatura

Posizione II: funzionamento automatico con utensile elettrico collegato

Posizione 0: l'apparecchio e l'utensile elettrico collegato sono spenti

Aspirazione a secco

Figura 5

Per smaltire il materiale aspirato alla sviluppo di polvere, si consiglia di impiegare anche il sacchetto filtrante. Cosi si ha l'ulteriore vantaggio che ilhetto a cartuccia non si sporchicosi presto.

Lavorare solo con ilhetto a cartuccia asciutto.
Pertanto: far asciugare bene ilhetto a cartuccia prima dell'uso!
Il sacchetto filtrante usurato cui scoppiare!

Pertanto: sostituirlo punctualmente.
Durante l'aspirazione di polveri fini utilizzare sempre un sacchetto filtrante.
Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato.

Nel caso di polveri fini, sabbia, ecc. sostuire spesso il sacchetto filtrante.

Se si aspirano genere e fuliggine,utilizzare un preseparatore (n.d'ordine 2.863-139).

Figura 6

Aspirazione di pavimenti duri A 2534 pt / A 2574 pt :

Premere con il piede sul commutatore della bocchetta pavimenti. Le setole sotto alla bocchetta pavimenti fuoriescono.

A 2234 pt:

inserire l'inserto per pavimenti duri nella bocchetta per pavimenti. Le spazzole devono essere rivolte in avanti.

Aspirazione di moquette A 2534 pt / A 2574 pt :

Premere con il piede sul commutatore della bocchetta pavimenti. Le setole sotto alla bocchetta pavimenti rientrano.

A 2234 pt:

Usare l'aspiratore alla inserto per superfici dure.

Funzione di soffiatura

Ad esempio per soffiare via le foglie secche o la polvere dal garage, alla sala hobby o simile.

Figura 7

Collegare il tubo flessibile di aspirazione. Apriere il disposativo di regolazione dell'aria e selezionare il livello di soffiatura desiderato.

Aspirazione liquidi

Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio!

Avviso: se il vano raccolta è piano, un galleggiante chiude l'aperture di aspirazione e l'apparecchio gira ad una magiore velocità.

Spagnere immediatamente l'apparecchio e vuotare il vano raccolta.

Lavori con utensili elettrici

All'occorrezza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico.

Figura 8

Si possono collegare utensili elettrici con una potenza di 100-2100 W.

	A 2234 pt A 2534	pt A 2574 pt
EU 100	- 2100 W 100 - 21	00 W
CH 100	- 1100 W 100 - 90	0 W
GB 100	- 1800 W 100 - 16	00 W

A) Inserire l'adattatore in dotazione sul tubo flessibile di aspirazione e collegare con il raccordo dell'utensile elettrico.
oppure
B) Utilizzato il tubo flessibile Flex-Tool. Inserire l'estremità più spessa direttamente nel tubo flessibile e l'altra estremità nell'adattatore fornito e collegarle con l'utensile elettrico.

Figura 9

Inserire la spina dell'utensile elettrico nella presa dell'aspiratore.
Accendere l'aspiratore alla posizione II e iniziare con i lavori.

Note: non appena l'utensile elettrico si accende, la turbina di aspirazione parte con un ritardo di 0,5 secondi. Quando l'utensile elettrico viene spento, la turbina di aspirazione continua a funzionare per altri 5 secondi circa per consentire di aspirare lo sporco residuo nel tubo di aspirazione.

Dopo I'uso

→ Specnere l'apparecchio e staccare la spi-na.

Svuotare il contentitore

Figura 10

Rimuovere il corpo motore e svuotare il serbatoio.
Deposito dell'apparecchio
Figura 11
Riporre gli accessori nei loro alloggiamenti e depositare l'apparecchio in un luogo asciutto.

Trasportare l'apparecchio

Durante il trasporto in auto dell'apparecchio è necessario fissarlo in modo sicuro.

Cura e manutenzione

Rischio di lesioni

Prima di effettuare lavori di cura e di manutenzione, spegnere l'apparecchio ed estrarre la spina di alimentazione.

Pulire l'apparecchio e gli accessori

Attenzione

Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immerge re mai l'apparecchio in acqua.

Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico.
Sciacquare all'occorrenza il contentitore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo.

Avvertenze generali

Garanzia

In tutti i paesi sono valide le condizioni di garanzia pubblicate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali quasi all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Servizio assistenza

In caso di domande o anomalie la filiale KARCHER è felice di poterla aiutare. (Indirizzo vedi retro)

Ordinare ricambi e accessori speciali

La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso. I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER. (Indirizzo vedi retro)

Risoluzione guasti

La forza aspirante diminuisce

Gli accessori, il tubo flessibile di aspirazione o i tubi di aspirazione sono intasati

Eliminare le otturazioni con un bastoncino.

Il sacchetto filtrante è piano

Inserire un nuovo sacchetto filtrante.

Il fatto a cartuccia è sporco.

→ Estrarre il filtrro e battervi sopra. Se lo sporco non si distacca, pulire il filtrro sotto l'acqua corrente e lasciarlo asciugare completeness prima di montarlo. In caso di sporcizia incrostata o danni, sostituire il filtrro.

L'apparecchio non aspira l'acqua

Il serbatoio è pieno

→ Specnere l'apparecchio e svuotare il serbatoio.

Dati tecnici

Con riserva di modifiche tecniche!

	A 2234 pt	A 2534 pt A 2574 pt
Tensione 220-240V
Tipo di corrente 50/60 Hz
Protezione rete (fusibile ridardato)	16 A
Capacità vano raccolta	18 | 25 |
Assorbimento di acqua	8 | 13 |
Potenza Pnom	1200 W	1400 W
Potenza Pmax	1400 W	1600 W
Cavo di alimentazione	H 05VV-F3G1,5
Pressione acustica (EN 60704-2-1)	75 dB(A)
