MANUALE UTENTE HTM61 BOWERS & WILKINS

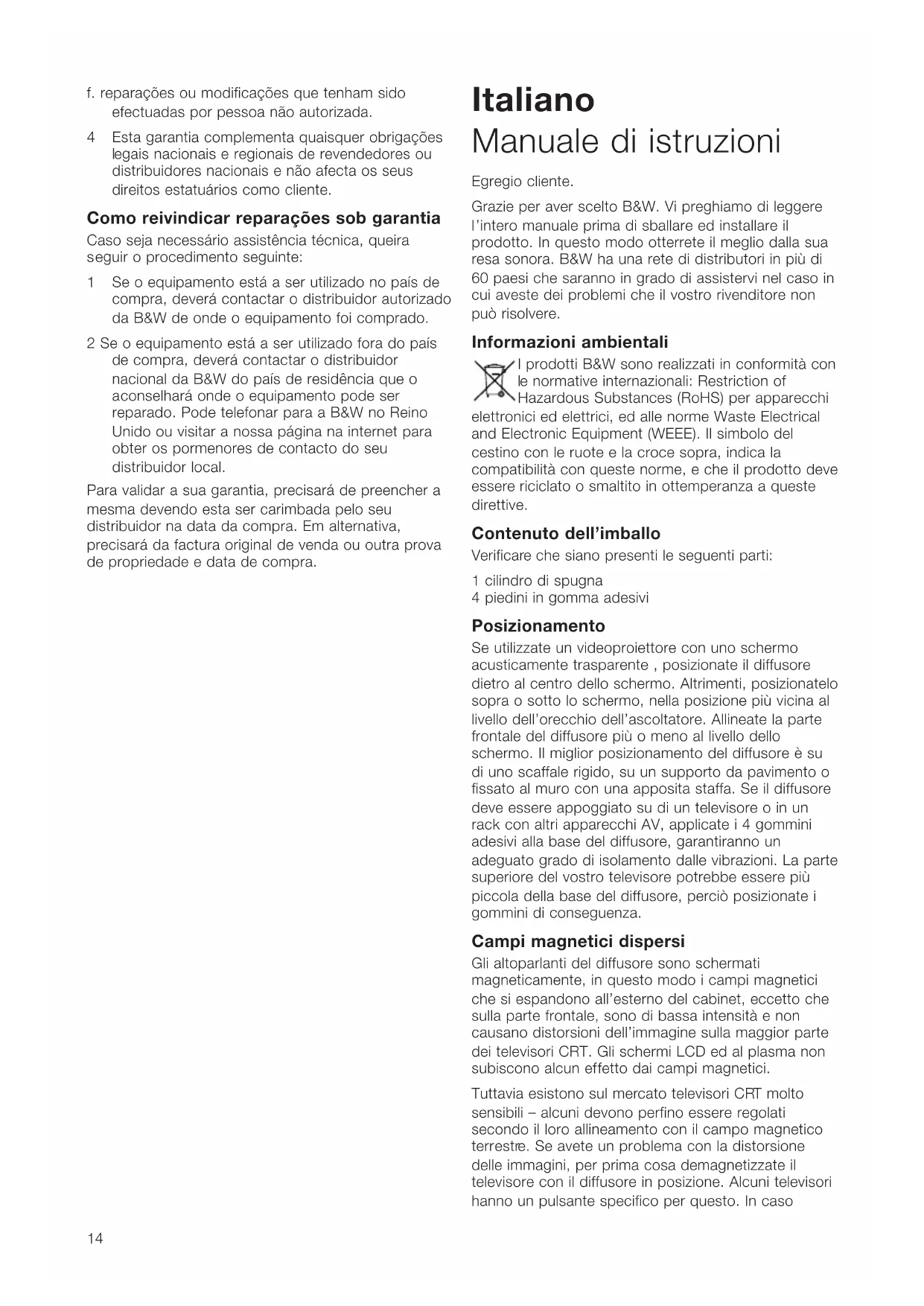

’intero manuale prima di sballare ed installare il prodotto. In questo modo otterrete il meglio dalla sua resa sonora. B&W ha una rete di distributori in più di

0 paesi che saranno in grado di assistervi nel caso in cui aveste dei problemi che il vostro rivenditore non

uò risolvere. Informazioni ambientali I prodotti B&W sono realizzati in conformità con

e normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Contenuto dell’imballo Verificare che siano presenti le seguenti parti: 1 cilindro di spugna 4 piedini in gomma adesivi Posizionamento Se utilizzate un videoproiettore con uno schermo acusticamente trasparente , posizionate il diffusore dietro al centro dello schermo. Altrimenti, posizionatelo sopra o sotto lo schermo, nella posizione più vicina al livello dell’orecchio dell’ascoltatore. Allineate la parte frontale del diffusore più o meno al livello dello schermo. Il miglior posizionamento del diffusore è su di uno scaffale rigido, su un supporto da pavimento o fissato al muro con una apposita staffa. Se il diffusore deve essere appoggiato su di un televisore o in un rack con altri apparecchi AV, applicate i 4 gommini adesivi alla base del diffusore, garantiranno un adeguato grado di isolamento dalle vibrazioni. La parte superiore del vostro televisore potrebbe essere più piccola della base del diffusore, perciò posizionate i gommini di conseguenza. Campi magnetici dispersi Gli altoparlanti del diffusore sono schermati magneticamente, in questo modo i campi magnetici che si espandono all’esterno del cabinet, eccetto che sulla parte frontale, sono di bassa intensità e non causano distorsioni dell’immagine sulla maggior parte dei televisori CRT. Gli schermi LCD ed al plasma non subiscono alcun ef fetto dai campi magnetici.

uttavia esistono sul mer cato televisori CR T molto sensibili – alcuni devono perfino essere regolati secondo il loro allineamento con il campo magnetico terr estr e. Se avete un pr oblema con la distorsione delle immagini, per prima cosa demagnetizzate il televisore con il diffusore in posizione. Alcuni televisori hanno un pulsante specifico per questo. In caso

HTM6x OM Inner Iss5.qxd 19/2/07 2:58 pm Page 14c ontrario, lasciate l’apparecchio spento per più di 15 minuti staccandolo dalla rete, sempre con il

iffusore in posizione, e quindi accendetelo nuovamente. A volte lasciare il TV in modalità standby

e avete ancora problemi, cercate di spostare il

iffusore in avanti o indietro per ottenere una posizione ottimale, o allontanatelo maggiormente dal televisore

RT fino a quando la distorsione viene eliminata. A causa del campo magnetico più elevato sulla parte anteriore del diffusore, vi raccomandiamo di tenere

ontani i prodotti sensibili ai campi magnetici (dischi per computer, tessere magnetiche,nastri audio e video e simili), ad almeno a 0,2 m dal diffusore. Collegamenti Tutti i collegamenti dovrebbero essere effettuati con gli apparecchi spenti. Sul retro del diffusore vi sono due coppie di terminali collegati fra loro . Per un normale collegamento le connessioni tra i terminali dovrebbero rimanere in posizione (come li trovate), basterà collegare solo una coppia di terminali alle uscite dell’amplificatore. Per effettuare un collegamento bi-wiring dovete rimuovere i collegamenti tra i terminali e collegare ogni coppia di terminali indipendentemente all’amplificatore; questo tipo di connessione può aumentare la risoluzione dei dettagli in bassa frequenza. Le figure 1a e 1b illustrano il collegamento convenzionale ed il bi-wiring. Assicuratevi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell'amplificatore, ed i terminali negativi (indicati con – e di colore nero) al negativo. La non osservanza della polarità darà luogo ad una inadeguata riproduzione dell’immagine sonora ed ad una perdita di bassi. Chiedete consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori. Controllate che l’impedenza totale sia inferiore a quella massima raccomandata nelle caratteristiche dei diffusori, ed utilizzate un cavo a bassa induttanza per evitare l’attenuazione delle frequenze più alte. Regolazione fine Prima di eseguire la messa a punto del sistema, ricontrollate nuovamente la polarità ed i collegamenti. Per ottenere il massimo realismo in sistemi home theatre è importante bilanciare i diffusori ed adeguare l’immagine acustica alla grandezza dello schermo. Con schermi più piccoli potr ebbe essere meglio posizionare i diffusori destro e sinistro più vicini tra loro rispetto al posizionamento per un ascolto di solo audio. Regolate i livelli dei tre diffusori frontali per ottenere una transizione omogenea del suono mentr e passa da una parte all’altra dello schermo. Regolate il livello dei diffusori surround in modo che, eccetto che per gli effetti speciali, la vostra attenzione non sia principalmente attratta da essi. Effettuate delle prove di ascolto da diverse posizioni prima di decider e il livello ottimale definitivo.

postando ulteriormente il diffusore dalle pareti si ridurrà il livello complessivo dei bassi. Al contrario,

postando il diffusore più vicino alle pareti aumenterà il livello dei bassi. Se volete ridurre i bassi e non potete

llontanare ulteriormente il diffusore dalle pareti,

nserite il tappo di spugna nel raccordo come indicato in Figura 2. Se il basso sembra irregolare con la frequenza, è

eneralmente dovuto all’effetto di risonanza della stanza. Anche piccoli cambiamenti nella posizione dei diffusori o dell’ascoltatore possono avere grande

nfluenza sul modo in cui queste risonanze alterano il suono. Provate a cambiare posizione di ascolto o a posizionare i diffusori su una parete diversa. Anche la pre senza o lo spostamento di grandi mobili può dare

ei buoni risultati. Se il suono è troppo acuto, aumentate l’arredamento in tessuto della stanza (per esempio, utilizzate tendaggi più pesanti), oppure riducetelo se il suono è opaco e spento. Alcune stanze ricreano un fastidioso effetto eco: i suoni potrebbero rimbalzare tra muri paralleli o adiacenti. Questo effetto potrebbe influire negativamente sul suono dei diffusori nella stanza. Controllate l’effetto eco battendo le mani al centro della stanza. Potete limitare questo effetto facendo uso di superfici irregolari o non riflettenti come librerie, grandi mobili, quadri o tappeti su uno dei muri o sul pavimento adiacente al muro. Assicuratevi che gli stand dei diffusori siano in posizione perfettamente verticale e che non ondeggino sul pavimento. Se necessario utilizzate i piedini a punta, regolandoli per adeguarli ad eventuali avvallamenti o sconnessioni del pavimento. Periodo di rodaggio Le prestazioni del diffusore cambieranno notevolmente dopo il periodo iniziale di ascolto. Se il diffusore è stato immagazzinato in un ambiente freddo, i componenti degli altoparlanti avranno bisogno di qualche tempo per recuperare le loro proprietà meccaniche naturali. Anche le sospensioni dell’altoparlante si allenteranno durante le prime ore di utilizzo. Il tempo necessario al diffusore per raggiungere le sue normali prestazioni varia in base alle condizioni di immagazzinamento precedenti e da come vengono usati. In genere, ci vorrà circa una settimana per stabilizzare gli effetti della temperatura, ed in media 15 or e di funzionamento perché le parti meccaniche riprendano le loro caratteristiche di base Comunque, è stato provato che anche con periodi di rodaggio più lunghi (circa un mese) non sono stati notati cambiamenti sostanziali nei diffusori; questo anche per ché l’ascoltator e comincia ad abituarsi al nuovo suono dei diffusori. Con diffusori di elevata qualità come questi, potreste notare un significativo incr emento nella quantità dei dettagli se comparati con il tipo di suono a cui eravate abituati in precedenza; all’inizio il suono potrebbe sembrarvi troppo "diretto" e forse dur o. Dopo un certo periodo di tempo il suono sembrerà più dolce, ma senza perdita di chiarezza e dettaglio.

polverata. Se volete utilizzare un prodotto spray per la pulizia, rimuovete le griglie dal cabinet, tirandole delicatamente verso l’esterno. Spruzzate il prodotto

ul panno, non direttamente sul cabinet. Prima di procedere alla pulizia, provate il prodotto su una

iccola area del diffusore, poiché alcuni prodotti per la

ulizia potrebbero danneggiare alcune superfici. Evitate prodotti abrasivi, o contenenti acidi, alkali o

genti anti-batterici. Non utilizzate prodotti per la pulizia di nessun tipo sugli altoparlanti. Per pulire il tessuto delle griglie, una volta rimosse dal cabinet,

otete utilizzare una normale spazzola per tessuto. Evitate di toccare gli altoparlanti, specialmente i tweeter, che potrebbero danneggiarsi. Garanzia limitata Questo pr odotto è stato progettato e fabbricato secondo i più alti standard qualitativi. Tuttavia, nell’improbabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i suoi distributori nazionali garantiscono parti sostitutive e mano d’opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore ufficiale B&W. Questa garanzia limitata è valida per un periodo di cinque anni dalla data di acquisto o di due anni per i componenti elettronici, diffusori attivi inclusi. Termini e condizioni 1 La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre i costi di trasporto o nessun altro tipo di costo, né i rischi derivanti dalla rimozione, il trasporto e l’installazione dei prodotti. 2 La garanzia è valida solo per l’acquirente originario e non è trasferibile. 3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell’acquisto e non è applicabile nei seguenti casi: a. danni causati da installazione, connessione o imballaggio incorretti, b. danni causati da un uso inadeguato del prodotto, diverso dall’uso specificato nel manuale dell’utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W, c. danni causati da apparecchiature ausiliarie difettose o inadatte,

danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controllo di B&W e dei suoi

ficiali distributori, e. quando il numero di serie del prodotto è stato alterato, cancellato, rimosso o reso illeggibile, f. se riparazioni o modifiche sono state effettuate da personale non autorizzato.

Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori

azionali e non incide sui diritti del consumatore stabiliti per legge. Riparazioni in garanzia

e sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito: 1 Se le apparecchiature sono utilizzate nel paese in

ui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate. 2 Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il

istributore nazionale B&W nel paese di residenza, che sarà in grado di fornire i dettagli della ditta

ncaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il sito web per i dettagli dei vari distributori di zona. Per ricevere assistenza in garanzia, bisognerà esibire, compilata e timbrata dal rivenditore il giorno dell’acquisto, il tagliando di garanzia e lo scontrino d’acquisto originale o altro tipo di prova d’acquisto con data d’acquisto.
