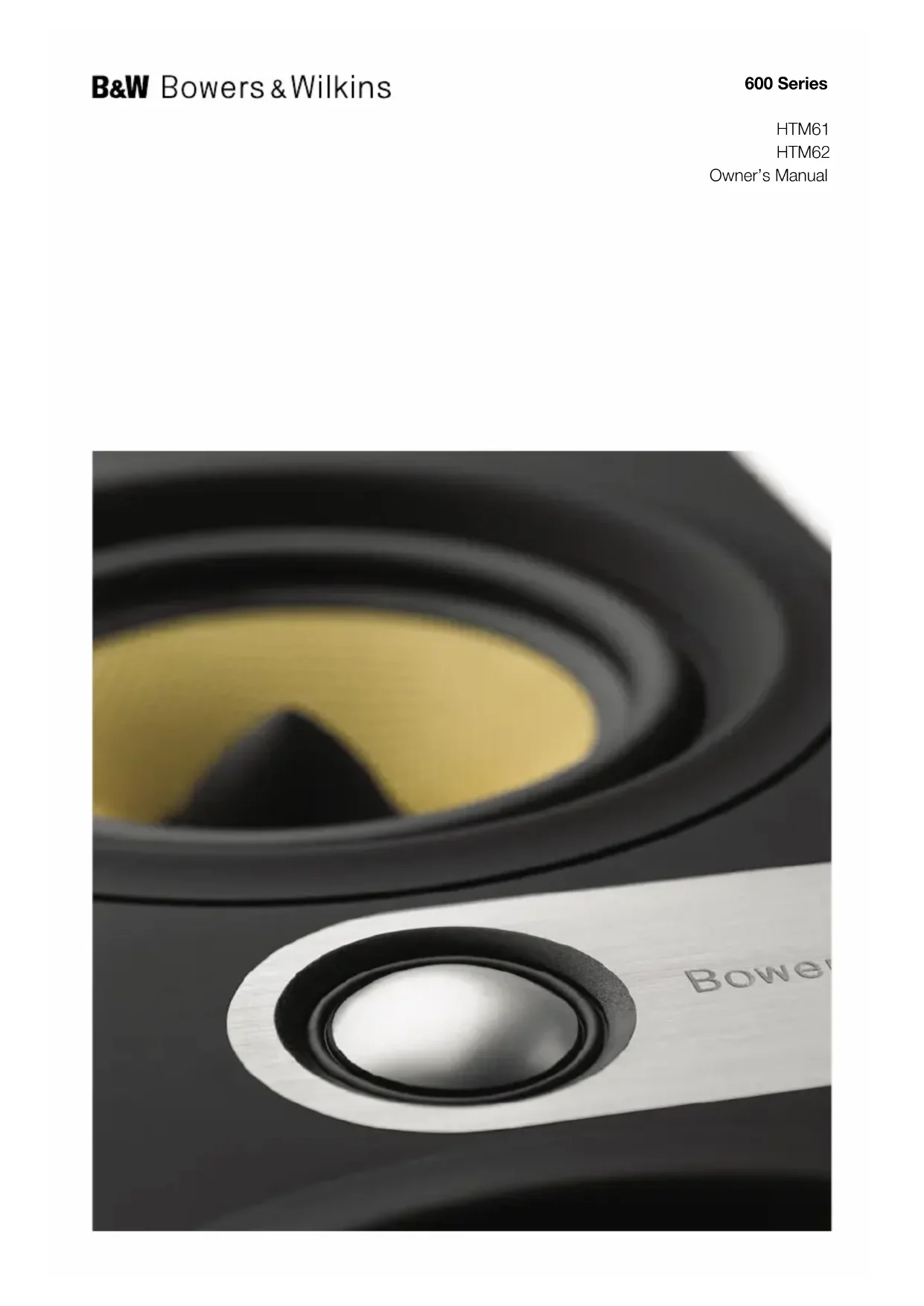

MODE D'EMPLOI HTM61 BOWERS & WILKINS

HTM6x OM Inner Iss5.qxd 19/2/07 2:58 pm Page 3Français Manuel d’utilisation Cher Client, Nous vous remercions d’avoir choisi B&W. Veuillez lire

oigneusement ce manuel avant de déballer et d’installer vos enceintes acoustiques. Il vous aidera à en obtenir les performances optimales. B&W est

istribué dans plus de 60 pays dans le monde entier, par l’intermédiaire de distributeurs spécialement

électionnés ; ceux-ci pourront vous aider à résoudre d’éventuels problèmes ignorés par votre revendeur. Information sur la protection de l’environnement Les produits B&W sont conçus en conformité totale avec les nouvelles normes internationales concernant l’interdiction d’utilisation de certaines substances dangereuses (RoHs) dans les équipements électriques et électroniques, ainsi que la possibilité de recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes. Vérification du contenu de l’emballage Vérifiez que le carton contienne bien : 1 tampon en mousse 4 pieds en caoutchouc auto-adhésifs Installation Si vous utilisez un écran de projection acoustiquement transparent, placez l’enceinte derrière l’écran. Dans le cas contraire, installez-la juste au-dessus ou au- dessous de l’écran, le plus près possible du niveau des oreilles des spectateurs. Alignez approximativement la façade de l’enceinte avec le plan de l’écran. L’enceinte fonctionnera de manière optimale posée sur une étagère rigide, avec un support mural ou sur un pied de sol bien rigide Si l’enceinte doit être directement posée sur le dessus d’un téléviseur, ou d’un meuble type rack supportant d'autres maillons de l’installation, fixez les quatre pieds adhésifs sous la base de l’enceinte. Ils assurent une bonne isolation contre les vibrations. La surface supérieure du téléviseur pouvant être inférieure à celle de la base de l’enceinte, prenez cette différence en compte lors de la fixation des quatre pieds adhésifs. Champs magnétiques Les haut-parleurs utilisés dans l’enceinte sont magnétiquement blindés, de telle manière qu’ils ne génèrent normalement aucun champ magnétique sensible, sauf dir ectement via la face avant de l’enceinte, susceptible de provoquer des distorsions colorées visibles sur l’écran du téléviseur. Les écrans de type LCD ou plasma ne sont pas affectés par ces champs magnétiques.

l existe, cependant, des téléviseurs à tube cathodique particulièrement sensibles à ce problème – à tel point

’ailleurs que l’on doive soigner leur orientation correcte par rapport au champ magnétique terrestre.

i vous rencontrez un tel problème, veuillez tout

’abord démagnétiser soigneusement l’écran du téléviseur, avec l’enceinte déjà installée. Certains

éléviseurs disposent d’’une touche spéciale pour ce

aire. Si un tel bouton n'existe pas sur votre appareil, veuillez éteindre complètement le téléviseur pendant

ne quinzaine de minutes, puis rallumez-le, toujours en laissant l’enceinte dans sa position définitive

ouhaitée. Une simple mise en veille (standby) du

éléviseur peut ne pas être suffisante pour déclencher sa démagnétisation automatique.

i vous constatez malgré tout cela encore un problème, essayez de déplacer un tout petit peu l’enceinte, vers l’avant ou vers l’arrière, ou de la surélever légèrement par rapport au téléviseur à tube cathodique, jusqu’à ce que la distorsion colorée disparaisse. D’autre part, un champ magnétique relativement important continuant à être émis via la face avant de l’enceinte, il convient d’éloigner systématiquement de celle-ci d’au moins une vingtaine de centimètres tous les produits magnétiques : cassettes audio et vidéo, disquettes d’ordinateur, cartes de crédit, etc.). Branchements Tous les branchements doivent être effectués les appareils étant tous éteints. Il y a deux paires de prises réunies entre elles à l’arrière de l’enceinte. Pour les branchements classiques, les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l’amplificateur. En cas de bi-câblage, les liens seront retirés, et chaque paire de prises sera alors reliée à l’amplificateur de manière indépendante. Ce principe de bi-câblage permet d’améliorer la résolution sonore et les détails dans les fréquences graves. Les figures 1a et 1b illustrent les principes du mono et du bi-câblage. Branchez la prise « positif » de l’enceinte (prise de couleur rouge, avec le repère « + ») sur la prise de sortie enceinte « positif » de l’amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « – ») sur la prise « négatif » de l’amplificateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave. Demandez conseil à votre revendeur pour le choix du câble utilisé. L ’impédance totale de charge ne doit jamais être inférieure au minimum recommandé dans les spécifications, et le câble doit présenter une faible inductance, afin d’éviter toute atténuation des fréquences aiguës. Réglage fin Avant de procéder à ces réglages, vérifiez que tous les branchements sont correctement effectués, dans toute l’installation, et fermement sécurisés.

HTM6x OM Inner Iss5.qxd 19/2/07 2:58 pm Page 4P our obtenir un réalisme optimal dans toutes les installations Home Cinema, il est très important

’équilibrer toutes les enceintes acoustiques, et de régler l’image acoustique frontale de telle manière

u’elle soit adaptée à la taille de l’écran. Avec un petit

cran, il sera plus réaliste de rapprocher l’une de l’autre les deux enceintes gauche et droite que dans le

as d’une utilisation purement audio, par exemple.

églez les niveaux relatifs des trois enceintes frontales de telle manière que l’on obtienne une transition très douce du son, lorsqu’il se déplace sur toute la largeur

e l’écran. Réglez le niveau des enceintes Surround arrière de telle manière que vous n’ayez pas l’impression qu’elles fonctionnent, sauf sur les effets sonore s spéciaux volontaires, et ce pour ne pas avoir

otre attention focalisée en permanence sur elles. N’hésitez pas vous déplacer sur toutes les positions d’écoute probables des différents spectateurs, avant de régler définitivement les niveaux relatifs des enceintes. Éloigner une enceinte acoustique des murs se traduit généralement par une diminution du niveau de grave reproduit par elle. Inversement, la rapprocher des cloisons de la pièce a pour effet d’augmenter le niveau de grave. Pour limiter le niveau de grave sans bouger physiquement l’enceinte, utilisez le tampon de mousse fourni comme illustré en Figure 2, pour obstruer en partie son évent de décompression. Si le niveau de grave vous paraît tout de même encore trop important, cela est généralement dû à des modes de résonances parasites dans la pièce d’écoute. Une modification, même légère, de la position des enceintes dans la pièce peut alors avoir pour effet des améliorations très sensibles. Essayez de placer les enceintes le long d’un autre mur de la pièce. Le déplacement des meubles les plus encombrants peut également sensiblement modifier les résultats sonores. Si le son paraît trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez l’influence de tels éléments si le son semble trop sourd ou éteint. Certaines salles souffrent d’un phénomène de « rebond » des sons, sorte d’écho dû au renvoi du son entre des murs parallèles. Ces échos (« flutter », en anglais) peuvent colorer le son de manière importante. Une réverbération trop importante peut être détectée en se tenant au centre de la pièce et en tapant dans ses mains. Un tel défaut peut être éliminé en multipliant les surfaces de formes irrégulières dans la pièce, avec, par exemple, une ou plusieurs bibliothèques ou des meubles de taille plus importante, ainsi que des tableaux ou tapisseries fixés sur les murs. Assur ez-vous que les enceintes sont fermement posées sur le sol. Si celui-ci est recouvert de moquette, utilisez des pieds pointes et réglez-les soigneusement pour compenser les éventuelles inégalités du sol. Période de rodage Les performances d’une enceinte acoustique se

odifient subtilement pendant une période de rodage initiale. Si l’enceinte a été stockée dans un environnement de faible température, ses composants

mortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver

eurs qualités mécaniques optimales. De plus, ces

uspensions vont également se « libérer » pendant les premières heures d’utilisation. Ce temps de rodage est

ariable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la

empérature se stabilisent, et une quinzaine d’heures d’utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait

orrespondant à leur conception mécanique. Cependant, des périodes plus longues (jusqu’à un mois) ont été relevées, mais il semble que cela soit dû un peu à cause du rodage des enceintes, et beaucoup parce que l’auditeur doit se familiariser avec le nouveau son ! C’est particulièrement le cas ici, avec des enceintes extrêmement définies, capables de reproduire un niveau de détail exceptionnellement élevé, plus que ce à quoi s’attendait l’auditeur ; simplement, au début, ce son peut sembler un tout petit peu « projeté » en avant et brillant. À la fin de la période de rodage, le son semblera plus neutre, sans ne rien perdre pour autant de ses qualités en terme de transparence et de sens du détail. Entretien Le corps même de l’enceinte ne nécessite qu’un dépoussiérage régulier. Si vous souhaitez utiliser un nettoyant particulier, par aérosol notamment, retirez la grille frontale en tirant doucement dessus. Pulvériser le produit nettoyant sur un chiffon, jamais directement sur l’enceinte. Faites d’abord un essai sur une petite surface peu visible, car certains produits nettoyants peuvent endommager les surfaces. Évitez systématiquement les produits abrasifs, ou contenant de l’acide, de l’alcali ou des agents anti-bactériens. N’utilisez absolument aucun produit nettoyant sur les haut-parleurs. La grille frontale peut être nettoyée simplement avec une brosse à habit, après l’avoir détachée de l’enceinte. Évitez de toucher les haut- parleurs, et tout spécialement le tweeter, sous peine de dommage irréversible. Garantie limitée Ce pr oduit a été conçu et fabriqué en vertu des normes de qualité les plus rigoureuses. Toutefois, en cas de problème, B&W Group Ltd. et ses distributeurs nationaux garantissent une main d’œuvre (exclusions possibles) et des pièces de rechange gratuites dans tout pays desservi par un distributeur agréé de B&W

Cette garantie limitée est valide pour une période de cinq ans à compter de la date d’achat ou une période de deux ans pour les composants électroniques, y compris les haut-parleurs amplifiés.

HTM6x OM Inner Iss5.qxd 19/2/07 2:58 pm Page 5Conditions 1 La garantie est limitée à la réparation de

’équipement. Les frais de transport ou autres, les risques associés à l’enlèvement, au transport et à l’installation des produits ne sont pas couverts par

La garantie est exclusivement réservée au propriétaire d’origine et ne peut pas être

Cette garantie ne s’applique qu’aux produits

aisant l’objet de vices de matériaux et/ou de

onstruction au moment de l’achat et ne sera pas

pplicable dans les cas suivants :

. détériorations entraînées par une installation, connexion ou un emballage incorrect, b. détériorations entraînées par un usage autre que l’usage correct décrit dans le manuel de l’utilisateur, la négligence, des modifications ou l’usage de pièces qui ne sont pas fabriquées ou agréées par B&W, c. détériorations entraînées par un équipement auxiliaire défectueux ou qui ne convient pas,

détériorations résultant de : accidents, foudre, eau, chaleur, guerre, troubles de l’ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agréés, e. les produits dont le numéro de série a été modifié, effacé, éliminé ou rendu illisible, f. les produits qui ont été réparés ou modifiés par une personne non autorisée. 4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n’affecte pas vos droits statutaires en tant que client. Comment faire une réclamation en vertu de la garantie Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie : 1 Si l’équipement est utilisé dans le pays d’achat, veuillez contacter le distributeur agréé de B&W qui a vendu l’équipement. 2 Si l’équipement est utilisé dans un pays autre que le pays d’achat, veuillez contacter le distributeur national B&W du pays de résidence, qui vous indiquera où vous pouvez faire réparer l’équipement. Vous pouvez appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local. Afin de valider votre garantie, vous devrez présenter ce livret de garantie qui aura été rempli et tamponné par votre revendeur le jour de l’achat. En l’absence de ce livr et, vous devr ez présenter l’original de la facture commer ciale ou une autr e pr euve d’achat et de la date d’achat. Deutsch Bedienungsanleitung Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für die Marke B&W ent-
