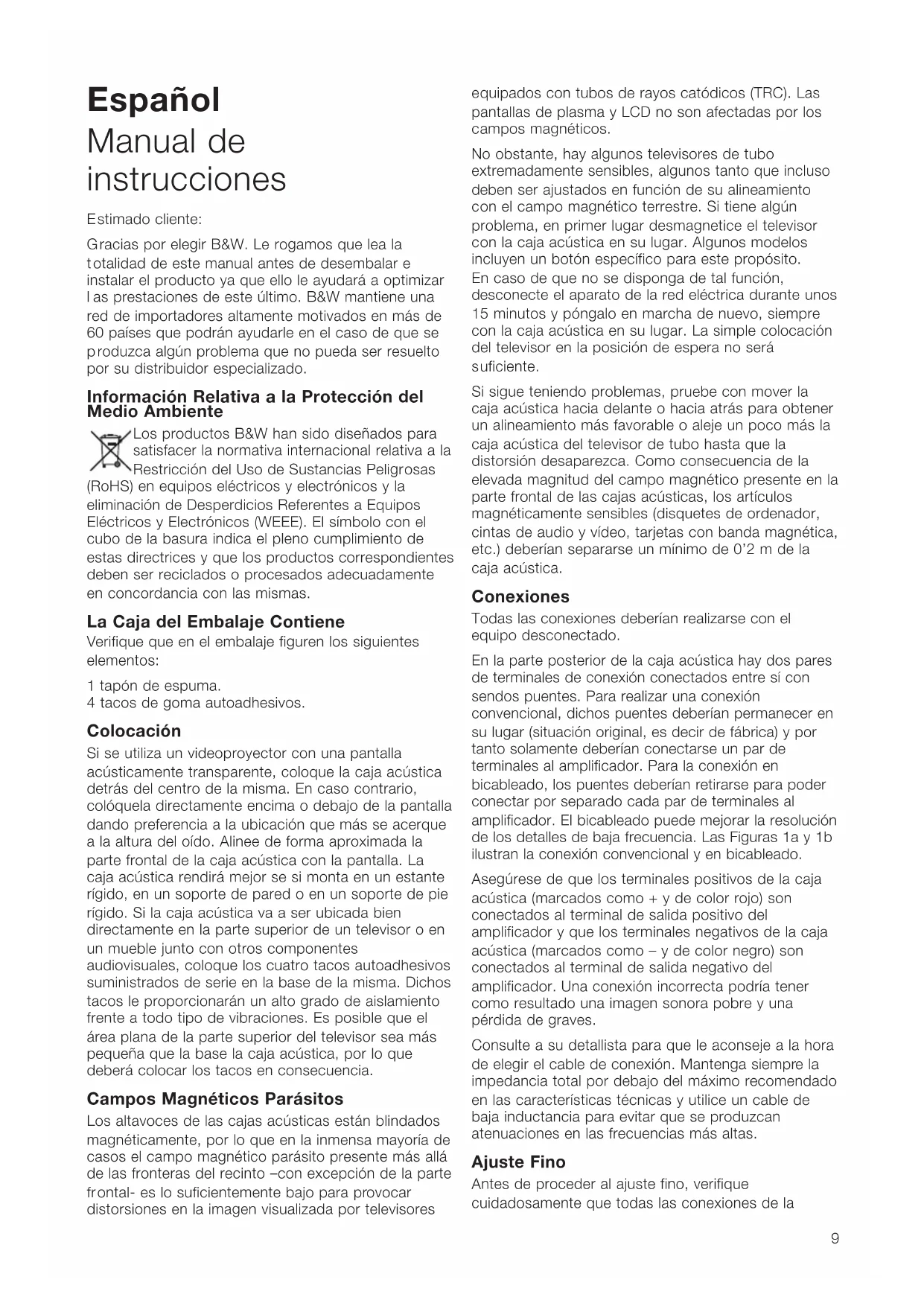

MANUAL DE USUARIO HTM61 BOWERS & WILKINS

racias por elegir B&W. Le rogamos que lea la

otalidad de este manual antes de desembalar e instalar el producto ya que ello le ayudará a optimizar

as prestaciones de este último. B&W mantiene una red de importadores altamente motivados en más de 60 países que podrán ayudarle en el caso de que se

roduzca algún problema que no pueda ser resuelto por su distribuidor especializado. Información Relativa a la Protección del Medio Ambiente Los productos B&W han sido diseñados para satisfacer la normativa internacional relativa a la Restricción del Uso de Sustancias Peligr osas (RoHS) en equipos eléctricos y electrónicos y la eliminación de Desperdicios Referentes a Equipos Eléctricos y Electrónicos (WEEE). El símbolo con el cubo de la basura indica el pleno cumplimiento de estas directrices y que los productos correspondientes deben ser reciclados o procesados adecuadamente en concordancia con las mismas. La Caja del Embalaje Contiene Verifique que en el embalaje figuren los siguientes elementos: 1 tapón de espuma. 4 tacos de goma autoadhesivos. Colocación Si se utiliza un videoproyector con una pantalla acústicamente transparente, coloque la caja acústica detrás del centro de la misma. En caso contrario, colóquela directamente encima o debajo de la pantalla dando preferencia a la ubicación que más se acerque a la altura del oído. Alinee de forma aproximada la parte frontal de la caja acústica con la pantalla. La caja acústica rendirá mejor se si monta en un estante rígido, en un soporte de pared o en un soporte de pie rígido. Si la caja acústica va a ser ubicada bien directamente en la parte superior de un televisor o en un mueble junto con otros componentes audiovisuales, coloque los cuatro tacos autoadhesivos suministrados de serie en la base de la misma. Dichos tacos le proporcionarán un alto grado de aislamiento frente a todo tipo de vibraciones. Es posible que el área plana de la parte superior del televisor sea más pequeña que la base la caja acústica, por lo que deberá colocar los tacos en consecuencia. Campos Magnéticos Parásitos Los altavoces de las cajas acústicas están blindados magnéticamente, por lo que en la inmensa mayoría de casos el campo magnético parásito presente más allá de las fronteras del recinto –con excepción de la parte

ontal- es lo suficientemente bajo para pr ovocar distorsiones en la imagen visualizada por televisores

quipados con tubos de rayos catódicos (TRC). Las pantallas de plasma y LCD no son afectadas por los

o obstante, hay algunos televisores de tubo extremadamente sensibles, algunos tanto que incluso

eben ser ajustados en función de su alineamiento

on el campo magnético terrestre. Si tiene algún problema, en primer lugar desmagnetice el televisor

on la caja acústica en su lugar. Algunos modelos incluyen un botón específico para este propósito. En caso de que no se disponga de tal función,

esconecte el aparato de la red eléctrica durante unos 15 minutos y póngalo en marcha de nuevo, siempre con la caja acústica en su lugar. La simple colocación del televisor en la posición de espera no será

uficiente. Si sigue teniendo problemas, pruebe con mover la caja acústica hacia delante o hacia atrás para obtener un alineamiento más favorable o aleje un poco más la caja acústica del televisor de tubo hasta que la distorsión desaparezca. Como consecuencia de la elevada magnitud del campo magnético presente en la parte frontal de las cajas acústicas, los artículos magnéticamente sensibles (disquetes de ordenador, cintas de audio y vídeo, tarjetas con banda magnética, etc.) deberían separarse un mínimo de 0’2 m de la caja acústica. Conexiones Todas las conexiones deberían realizarse con el equipo desconectado. En la parte posterior de la caja acústica hay dos pares de terminales de conexión conectados entre sí con sendos puentes. Para realizar una conexión convencional, dichos puentes deberían permanecer en su lugar (situación original, es decir de fábrica) y por tanto solamente deberían conectarse un par de terminales al amplificador. Para la conexión en bicableado, los puentes deberían retirarse para poder conectar por separado cada par de terminales al amplificador. El bicableado puede mejorar la resolución de los detalles de baja frecuencia. Las Figuras 1a y 1b ilustran la conexión convencional y en bicableado. Asegúrese de que los terminales positivos de la caja acústica (marcados como + y de color rojo) son conectados al terminal de salida positivo del amplificador y que los terminales negativos de la caja acústica (marcados como – y de color negro) son conectados al terminal de salida negativo del amplificador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves. Consulte a su detallista para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempr e la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se pr oduzcan atenuaciones en las frecuencias más altas. Ajuste Fino Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la

HTM6x OM Inner Iss5.qxd 19/2/07 2:58 pm Page 9i nstalación sean correctas y seguras. Para conseguir el máximo realismo posible en las

nstalaciones de Cine en Casa es importante equilibrar

as cajas acústicas y ajustar la imagen acústica para que concuerde con el tamaño de la pantalla de

isualización. Con cajas acústicas de menor tamaño

s posible que en aplicaciones de audio puro se consiga un nivel de realismo superior colocando las

ajas acústicas izquierda y derecha más cerca de lo que en principio cabría esperar. Ajuste los niveles de las tres cajas acústicas frontales para obtener una transición suave de los sonidos a medida que viajen a través de la pantalla de visualización. Ajuste el nivel de las cajas acústicas de

fectos de tal modo que, con la excepción de los efectos especiales, su atención no se vea indebidamente atraída hacia estos últimos. Cuando vaya a tomar una decisión sobre los niveles óptimos, realice varias pruebas desde diferentes puntos de escucha posibles. Cada vez que aumente la separación entre las cajas acústicas y las paredes de la sala se reducirá el nivel general de graves. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de espuma en los puertos bass-reflex tal y como se ilustra en la Figura 2. Si la respuesta en graves se desestabiliza a menudo, lo más probable es que se deba a la excitación de modos de resonancia en la sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o los oyentes pueden tener un profundo efecto en la manera en que dichas resonancias afectan al sonido. Intente adelantar o retrasar ligeramente la posición de escucha. La presencia y la posición de muebles y objetos de gran tamaño también puede influir en la generación de modos de resonancia. Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (por ejemplo, cortinas más pesadas) puede ayudar a equilibrar el sonido. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida. Algunas salas se ven aquejadas por lo que se denomina "eco flotante", es decir ecos que "rebotan" entre paredes paralelas de las mismas. Los ecos flotantes pueden colorear el sonido de las cajas acústicas instaladas en la sala. Compruebe si en la sala de escucha hay ecos flotantes situándose de pie en el centro de la misma, aplaudiendo rápidamente y escuchando a continuación para detectar si se producen repeticiones rápidas de los aplausos. Los ecos flotantes pueden reducirse colocando objetos de forma irr egular o superficies no r eflectantes (como por ejemplo tapetes, cuadros o estanterías repletas de libros) en el suelo o en una de las paredes afectadas. Asegúrese de que los pies de las cajas acústicas

escansen perfecta y firmemente sobre el suelo. En caso de que sea necesario, utilice puntas metálicas de

esacoplo y ajústelas para compensar cualquier desequilibrio. Período de Rodaje

as prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si

a caja ha estado almacenada en un ambiente frío,

anto los materiales absorbentes y de amortiguamiento como los que forman parte de los

istemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los

ltavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite

ara alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas. No obstante, hay constancia de períodos de rodaje más largos (del orden de un mes) y las evidencias suficientes para sugerir que ello tiene poco que ver con cambios en la caja acústica y bastante con la adaptación del usuario al nuevo sonido proporcionado por la misma. Esto resulta bastante cierto en cajas acústicas con un elevado poder resolutivo, como por ejemplo la HTM61 y la HTM62, hasta el punto de que puede producirse un aumento significativo del nivel de detalle en comparación con el que estaba acostumbrado a percibir el usuario; en un primer momento, el sonido puede aparecer excesivamente "adelantado" y quizá un poco duro. Después de un largo período de tiempo, el sonido parecerá más suave aunque sin perder claridad ni detalle. Cuidado y Mantenimiento Por regla general, la superficie del recinto sólo requiere que se le quite el polvo. Si desea utilizar un limpiador de tipo aerosol, retire en primer lugar cuidadosamente las rejillas protectoras y aléjelas del recinto. Rocíe sobre la gamuza limpiadora, nunca directamente sobre el recinto. Pruebe en primer lugar con un área reducida ya que algunos productos de limpieza pueden dañar ciertas superficies. Evite utilizar productos que sean abrasivos o contengan ácido, álcali o agentes antibacterianos. No utilice agentes de limpieza en los altavoces. La tela de las rejillas protectoras puede limpiarse con un cepillo normal para la ropa mientras aquéllas estén separadas del recinto. Evite tocar los altavoces, en especial el tweeter , ya que podrían pr ovocarse daños en los mismos.

ste producto ha sido diseñado y fabricado de

cuerdo con las más altas normas de calidad. No obstante, si hallara algún desperfecto B&W Group Ltd.

sus distribuidores nacionales garantizan, sin coste

lguno para usted, la mano de obra (es posible que haya excepciones) y la reposición de piezas en

ualquier país donde se cuente con un distribuidor autorizado de B&W. Esta garantía limitada es válida por un período de

inco años desde la fecha de compra y de dos años

ara las partes electrónicas, incluyendo sistemas de altavoces amplificados. Términos y condiciones 1 Esta garantía está limitada a la reparación del equipo. La garantía no cubre ni el transporte, ni otros costes, ni ningún riesgo por traslado, transporte e instalación de los productos. 2 La garantía será aplicable exclusivamente para el propietario original. No es transferible. 3 Esta garantía tendrá validez solamente si se trata de materiales defectuosos y/o de fabricación existentes en el momento de la compra, y no será válida en los siguientes casos: a. daños causados por instalación, conexión o embalaje inapropiados, b. daños causados por uso inapropiado que no se corresponda con el uso correcto tal como se describe en el manual del usuario, negligencia, modificaciones o la utilización de piezas no originales de fábrica o no autorizadas por B&W, c. daños causados por equipos auxiliares defectuosos o inapropiados, d. daños causados por accidentes, relámpagos, agua, incendios, calor, guerra, disturbios sociales u otra causa ajena al control razonable de B&W y de sus distribuidores autorizados, e. productos cuyo número de serie haya sido modificado, borrado, retirado o convertido en ilegible, f. si una persona no autorizada ha efectuado alguna reparación o modificación en el producto. 4 Esta garantía complementa cualquier obligación legal a nivel nacional/regional de concesionarios o distribuidores nacionales y, como cliente, no afecta a sus derechos estatutarios. Cómo solicitar reparaciones bajo garantía En caso de ser necesaria alguna revisión, siga el siguiente pr ocedimiento:

Si está usando el equipo en el país en que fue adquirido, debería contactar con el concesionario autorizado de B&W en donde lo adquirió. 2 Si el equipo está siendo utilizado fuera del país en que fue adquirido, debería contactar con el distribuidor nacional de B&W corr espondiente al país donde reside, que le asesorará sobre el lugar

l que enviarlo para que pueda ser revisado. Para obtener información sobre cómo contactar con su

istribuidor local, puede llamar a B&W en el Reino Unido o visitar nuestro sitio web. Para validar su garantía, deberá mostrar el folleto de

arantía debidamente cumplimentado y con la fecha

e compra estampada por su concesionario. De lo contrario, tendrá que mostrar la factura de venta

riginal u otro comprobante que demuestre su propiedad y la autenticidad de su fecha de compra.
