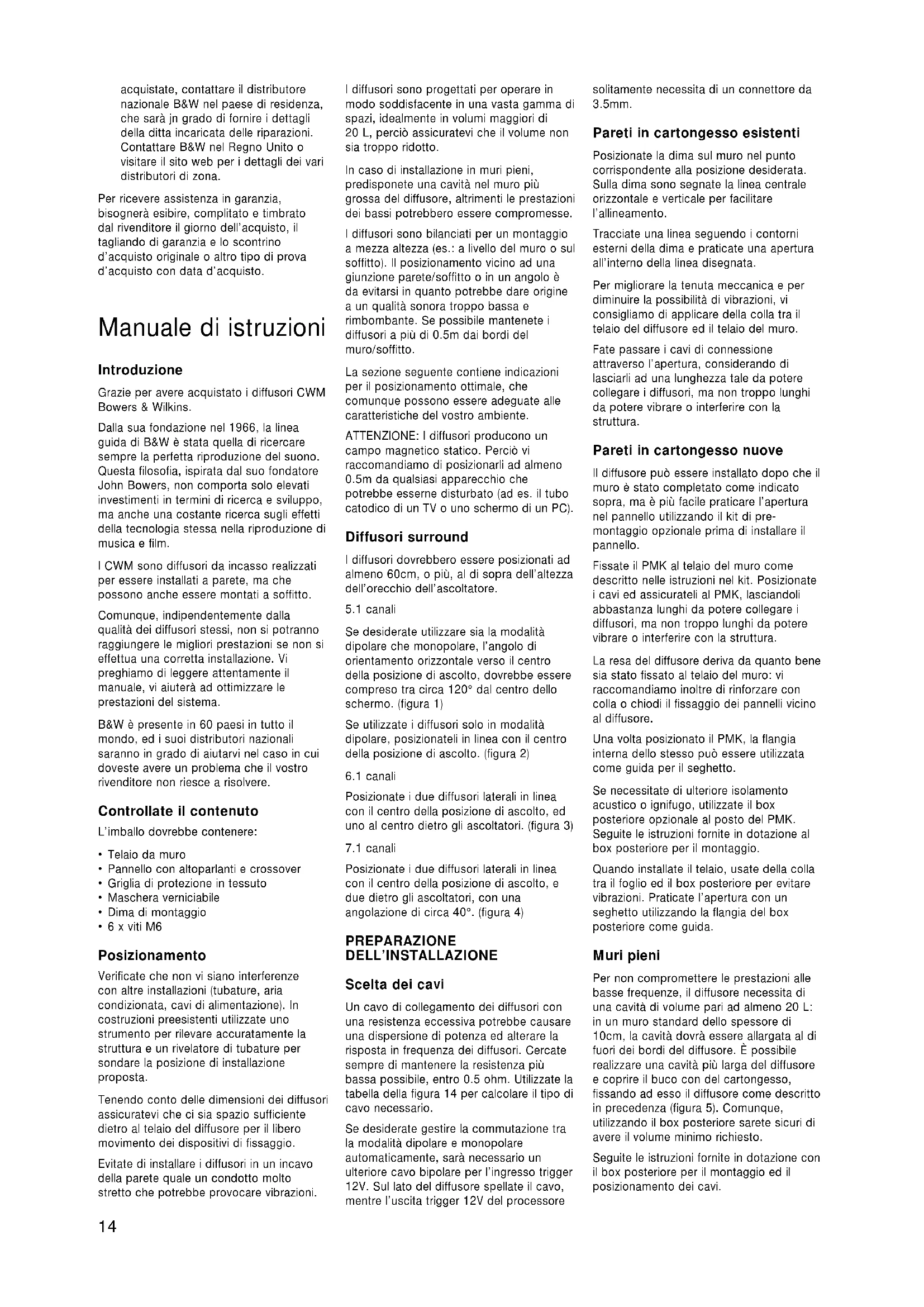

MANUALE UTENTE CWM DS8 BOWERS & WILKINS
- Griglia di protezione in tessuto
- 6 x viti M6 Posizionamento Verificate che non vi siano interferenze con altre installazioni (tubature, aria condizionata, cavi di alimentazione). In costruzioni preesistenti utilizzate uno strumento per rilevare accuratamente la struttura e un rivelatore di tubature per sondare la posizione di installazione proposta. Tenendo conto delle dimensioni dei diffusori assicuratevi che ci sia spazio sufficiente dietro al telaio del diffusore per il libero movimento dei dispositivi di fissaggio. Evitate di installare i diffusori in un incavo della parete quale un condotto molto stretto che potrebbe provocare vibrazioni. I diffusori sono progettati per operare in modo soddisfacente in una vasta gamma di spazi, idealmente in volumi maggiori di 20 L, perciò assicuratevi che il volume non sia troppo ridotto. In caso di installazione in muri pieni, predisponete una cavità nel muro più grossa del diffusore, altrimenti le prestazioni dei bassi potrebbero essere compromesse. I diffusori sono bilanciati per un montaggio a mezza altezza (es.: a livello del muro o sul soffitto). Il posizionamento vicino ad una giunzione parete/soffitto o in un angolo è da evitarsi in quanto potrebbe dare origine a un qualità sonora troppo bassa e rimbombante. Se possibile mantenete i diffusori a più di 0.5m dai bordi del muro/soffitto. La sezione seguente contiene indicazioni per il posizionamento ottimale, che comunque possono essere adeguate alle caratteristiche del vostro ambiente. ATTENZIONE: I diffusori producono un campo magnetico statico. Perciò vi raccomandiamo di posizionarli ad almeno 0.5m da qualsiasi apparecchio che potrebbe esserne disturbato (ad es. il tubo catodico di un TV o uno schermo di un PC). Diffusori surround I diffusori dovrebbero essere posizionati ad almeno 60cm, o più, al di sopra dell’altezza dell’orecchio dell’ascoltatore.
Se desiderate utilizzare sia la modalità dipolare che monopolare, l’angolo di orientamento orizzontale verso il centro della posizione di ascolto, dovrebbe essere compreso tra circa 120° dal centro dello schermo. (figura 1) Se utilizzate i diffusori solo in modalità dipolare, posizionateli in linea con il centro della posizione di ascolto. (figura 2)
Posizionate i due diffusori laterali in linea con il centro della posizione di ascolto, ed uno al centro dietro gli ascoltatori. (figura 3)
Posizionate i due diffusori laterali in linea con il centro della posizione di ascolto, e due dietro gli ascoltatori, con una angolazione di circa 40°. (figura 4) PREPARAZIONE DELL’INSTALLAZIONE Scelta dei cavi Un cavo di collegamento dei diffusori con una resistenza eccessiva potrebbe causare una dispersione di potenza ed alterare la risposta in frequenza dei diffusori. Cercate sempre di mantenere la resistenza più bassa possibile, entro 0.5 ohm. Utilizzate la tabella della figura 14 per calcolare il tipo di cavo necessario. Se desiderate gestire la commutazione tra la modalità dipolare e monopolare automaticamente, sarà necessario un ulteriore cavo bipolare per l’ingresso trigger 12V. Sul lato del diffusore spellate il cavo, mentre l’uscita trigger 12V del processore solitamente necessita di un connettore da 3.5mm. Pareti in cartongesso esistenti Posizionate la dima sul muro nel punto corrispondente alla posizione desiderata. Sulla dima sono segnate la linea centrale orizzontale e verticale per facilitare l’allineamento. Tracciate una linea seguendo i contorni esterni della dima e praticate una apertura all’interno della linea disegnata. Per migliorare la tenuta meccanica e per diminuire la possibilità di vibrazioni, vi consigliamo di applicare della colla tra il telaio del diffusore ed il telaio del muro. Fate passare i cavi di connessione attraverso l’apertura, considerando di lasciarli ad una lunghezza tale da potere collegare i diffusori, ma non troppo lunghi da potere vibrare o interferire con la struttura. Pareti in cartongesso nuove Il diffusore può essere installato dopo che il muro è stato completato come indicato sopra, ma è più facile praticare l’apertura nel pannello utilizzando il kit di pre- montaggio opzionale prima di installare il pannello. Fissate il PMK al telaio del muro come descritto nelle istruzioni nel kit. Posizionate i cavi ed assicurateli al PMK, lasciandoli abbastanza lunghi da potere collegare i diffusori, ma non troppo lunghi da potere vibrare o interferire con la struttura. La resa del diffusore deriva da quanto bene sia stato fissato al telaio del muro: vi raccomandiamo inoltre di rinforzare con colla o chiodi il fissaggio dei pannelli vicino al diffusore. Una volta posizionato il PMK, la flangia interna dello stesso può essere utilizzata come guida per il seghetto. Se necessitate di ulteriore isolamento acustico o ignifugo, utilizzate il box posteriore opzionale al posto del PMK. Seguite le istruzioni fornite in dotazione al box posteriore per il montaggio. Quando installate il telaio, usate della colla tra il foglio ed il box posteriore per evitare vibrazioni. Praticate l’apertura con un seghetto utilizzando la flangia del box posteriore come guida. Muri pieni Per non compromettere le prestazioni alle basse frequenze, il diffusore necessita di una cavità di volume pari ad almeno 20 L: in un muro standard dello spessore di 10cm, la cavità dovrà essere allargata al di fuori dei bordi del diffusore. È possibile realizzare una cavità più larga del diffusore e coprire il buco con del cartongesso, fissando ad esso il diffusore come descritto in precedenza (figura 5). Comunque, utilizzando il box posteriore sarete sicuri di avere il volume minimo richiesto. Seguite le istruzioni fornite in dotazione con il box posteriore per il montaggio ed il posizionamento dei cavi. 14Vi raccomandiamo di non utilizzare cemento o gesso per fissare il box posteriore sul muro, le vibrazioni possono essere meglio eliminate utilizzando mastici flessibili o simili. (figura 6) Riempimento dell’intercapedine Colmate la cavità del muro o del box posteriore, lasciando lo spazio necessario per il diffusore, con fibra di vetro o lana di roccia; assicuratevi che siano incastrati in modo da prevenire la possibilità che il materiale possa cadere all’interno del diffusore. In una intercapedine, riempite la zona circostante il diffusore fino ad almeno 30cm. (figura 7) Nel soffitto, inserite l’isolante dietro al diffusore e riempite la zona circostante il diffusore fino ad almeno 30cm. (figura 8) IMPORTANTE: Assicuratevi di utilizzare materiali conformi alle norme antincendio e di sicurezza in vigore nel vostro paese. Fissaggio del diffusore Tutti i collegamenti dovrebbero essere effettuati con gli apparecchi spenti. Posizionate il telaio da muro nella cavità, senza le griglie, ed avvitate le 6 viti visibili sulla parte anteriore; (figura 9) i ganci che bloccano il telaio sulla superficie di montaggio si posizionano automaticamente. Assicuratevi comunque che siano nella corretta posizione prima di serrare le viti. Una certo gioco è tollerato per recuperare eventuali difformità della superficie su cui è montato, ma se le viti vengono serrate troppo forte potrebbe piegarsi il telaio e la griglia potrebbe non aderirvi perfettamente. Se lo desiderate, il telaio da muro e la griglia devono essere verniciati a questo punto dell’installazione, prima di inserire il pannello con gli altoparlanti. Per maggiori dettagli andate alla sezione successiva “Personalizzazione”. Collegate il cavo di segnale ai terminali di ingresso a molla placcati oro sul crossover, ed il cavo del trigger, se utilizzato, ai terminali a molla in plastica. Assicuratevi di osservare la corretta polarità. (figura 10) Vi sono due commutatori sul crossover. Uno contrassegnato con "dipole" e "monopole"; nella prima posizione il diffusore funziona in modalità dipolare, indipendentemente dallo stato dell’ingresso trigger 12 V. Sulla posizione "monopole", il diffusore funziona in modalità monopolare, indipendentemente dal fatto che sia presente un segnale a 12 V sull’ingresso trigger. Il secondo commutatore è contrassegnato con "A" e "B". Visto di fronte, il lobo del polo positivo del dipolo è a destra del diffusore quando il commutatore è in posizione "A", ed a sinistra quando è in posizione "B". (figura11). Impostate i lobi come indicato in figura 12, in base alla posizione del diffusore. Inserite il pannello nel telaio a muro utilizzando le 6 viti in dotazione. (figura 13) Applicate la griglia di protezione. Se l’alloggiamento della griglia risulta deformato dall’eccessivo serraggio delle viti sarà necessario rimuovere il pannello con gli altoparlanti e allentare adeguatamente le viti di fissaggio del telaio a muro. Taratura fine La scelta della modalità monopolo o dipolo può dipendere dal tipo di programma in riproduzione, la posizione del diffusore nel sistema e, naturalmente, dai gusti personali. Una sorgente musicale multicanale ha più informazioni direzionali nel campo sonoro surround e potrebbe essere preferibile impostare tutti i diffusori su monopolo. Per le colonne sonore dei film invece è più adeguato un campo sonoro più diffuso, ed è preferibile impostare almeno i diffusori laterali su dipolo. I diffusori posteriori in sistemi 6.1 e 7.1 sono a volte impostati su monopolo, anche se i diffusori laterali sono impostati su dipolo, ma è possibile anche impostare tutti i diffusori su dipolo. Fate delle prove per verificare quale è la migliore configurazione per il vostro sistema. Mediante un segnale trigger 12V potete impostare automaticamente diverse modalità per diversi tipi di programma. Alcuni processori possono rilevare se il materiale in riproduzione è musica o un film, ed in base a questo emettere un segnale sull’uscita trigger; altri possono assegnare un uscita trigger corrispondente all’ingresso in uso, in modo da potere utilizzare lettori diversi per musica e film. Personalizzazione Il telaio e la griglia hanno una finitura semi opaca bianca, pronta per essere verniciata, se necessario. Se non volete rimuovere il pannello con gli altoparlanti, inserite la maschera verniciabile prima della finitura. Non dipingete gli altoparlanti o la zona del pannello dietro la griglia. Evitate di toccare gli altoparlanti perché potreste danneggiarli. Prima di verniciare la griglia, rimuovete il tessuto dalla parte posteriore, altrimenti i pori saranno occlusi ed il suono ne verrà penalizzato. Se il tessuto, quando andrete a riposizionarlo, non rimane attaccato sulla parte posteriore della griglia, spruzzate su quest'ultima (NON sul tessuto) un sottile strato di colla spray del tipo 3M SprayMount o simile. Nederlands Beperkte garantie Geachte cliënt, Welkom bij B&W. Dit product is volgens de hoogste kwaliteitsnormen ontworpen en vervaardigd. Mocht er toch iets defect zijn aan dit product dan kunt u aanspraak maken op gratis vervanging van onderdelen via de nationale distributeur van B&W Loudspeakers (er zijn uitzonderingen) in elk land waar een officiële B&W distributeur gevestigd is. Deze beperkte garantie is geldig voor een periode van vijf jaar vanaf de aankoopdatum en twee jaar voor de elektronica, waaronder actieve luidsprekers. Voorwaarden 1 De garantie is beperkt tot de reparatie van de apparatuur. Transport- en andere kosten, eventueel risico voor het verwijderen, vervoeren en installeren van producten vallen niet onder deze garantie. 2 De garantie geldt alleen voor de eerste eigenaar en is niet overdraagbaar. 3 Deze garantie is niet van toepassing in andere gevallen dan defecten van materialen en/of fabricage ten tijde van aankoop en is niet van toepassing: a. voor schade die veroorzaakt is door onjuiste installatie, aansluiting of verpakking; b. voor schade die veroorzaakt is door onjuist gebruik, anders dan beschreven in de handleiding, nalatigheid, modificatie, of gebruik van onderdelen die niet door B&W goedgekeurd of gemaakt zijn; c. voor schade veroorzaakt door defecte of ongeschikte aanvullende apparatuur; d. voor schade veroorzaakt door ongeval, onweer, water, brand, hitte, oorlog, openbaar geweld of een andere oorzaak buiten controle van B&W en haar distributeurs; e. voor producten waarvan het serienummer gewijzigd, verwijderd, gewist of onleesbaar gemaakt is; f. indien reparaties of modificaties uitgevoerd zijn door een onbevoegd persoon.
