MANUALE UTENTE XCD 5760 USB Trevi

Assicurarsi di rimuovere le viti di bloccaggio della meccanica prima di installare l'autoradio, altrimenti non sare possibile inseire CD all'interno dell'unità.

Libero
2. Libero
3. Libero
4. Alimentazione permanente +12V (alla batteria)
5. Uscita antenna elettrica +12V
6. Libero
7. Alimentazione principale +12V (al quadro)
8. Massa (negative)

B ALTOPARLANTI

I. + Posteriore destra
2. - Posteriore destra
3. + Anteriori destra
4. - Anteriore destra
5. + Anteriore sinistra
6. - Anteriore sinistra
7. + Posteriore sinistra
8. - Posteriore sinistra

A POWER SUPPLY

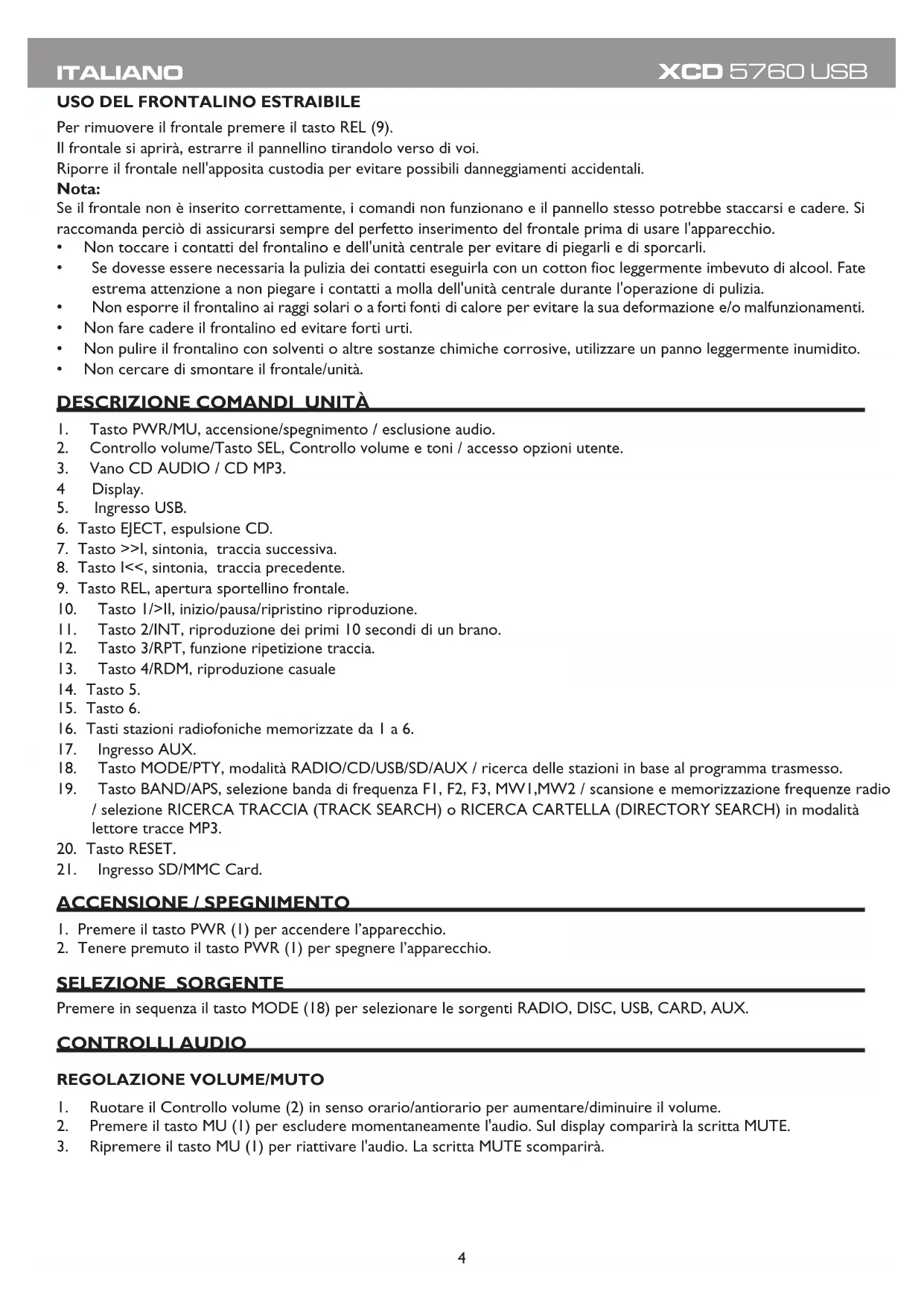

Per rimuovere il frontale premere il tasto REL (9).

Il frontale si aprirà, estrarre il pannellino tirandolo verso di voi.

Riporre il frontale nell'apposita custodia per evitare possibili danneggiamenti accidentali.

Nota:

Se il frontale non è inserto correttamente, i comandi non funzionano e il pannello stesso potrebbe staccarsi e cadere. Si raccomanda perché di assicurarsi sempre del perfetto inserimento del frontale prima di usare l'apparecchio.

Non toccare i contatti del frontalino e dell'unita centrale per evitare di piegarli e di sporcarli.
Se dovesse essere neesarla pulizia dei contatti esguirla con un cotton fioc leggermente imbevuto di alcool. Fate estrema attenzione a non piegare i contatti a molla dell'unità centrale durante l'operazione di pulizia.
Non esporre il frontalino ai raggi solari o a forti fonti di calore per evitare la sua deformazione e/o malfunzionamenti.
Non fare cadere il frontalino ed evitare forti urti.
Non pulire il frontalino con solventi o altre sostanze chimiche corrosive, utilizzare un panno leggermente inumidito.
Non cercare di smontare il frontale/unità.

DESCRIZIONE COMANDI UNITÀ

I. Tasto PWR/MU, accensione/spegnimento / esclusione audio.
2. Controllo volume/Tasto SEL, Controllo volume e toni / accesso opzioni utente.
3. Vano CD AUDIO / CD MP3.
4 Display.
5. Ingrasso USB.
6. Tasto EJECT, espulsione CD.
7. Tasto >>I, sintonia, traccia successiva.
8. Tasto 1 < < , sintonia, traccia precedente.
9. Tasto REL, aperture sportellino frontale.
10. Tasto I/>II, inizio/pausa/ripristino riproduzione.
11. Tasto 2/INT, riproduzione dei primi 10 secondi di un brano.
12. Tasto 3/RPT, funzione ripetizione traccia.
13. Tasto 4/RDM, riproduzione casuale
14. Tasto 5.
15. Tasto 6.
16. Tasti stazioni radiofoniche memorizzate da I a 6.
17. Ingrasso AUX.
18. Tasto MODE/PTY, modalità RADIO/CD/USB/SD/AUX / ricerca delle stazioni in base al programma trasmesso.
19. Tasto BAND/APS, selezione banda di frequenza F1, F2, F3, MW1, MW2 / scansione e memorizzazione frequenze radio / selezione RICERCA TRACCIA (TRACK SEARCH) o RICERCA CARTELLA (DIRECTORY SEARCH) in modalitàlettore tracce MP3.
20. Tasto RESET.
21. Ingrasso SD/MMC Card.

ACCENSIONE / SPEGNIMENTO

I. Premere il tasto PWR (I) per accendere l'apparecchio.
2. Tenere premuto il tasto PWR (I) per spegnere l'apparecchio.

SELEZIONE SORGENTE

Premere in sequenza il tasting MODE (18) per selezionare le sorgenti RADIO, DISC, USB, CARD, AUX.

CONTROLLLAUDIO

REGOLAZIONE VOLUME/MUTO

I. Ruotare il Controllo volume (2) in senso orario/antiorario per aumentare/diminuire il volume.
2. Premere il tasto MU (I) per escludere momentaneamente l'audio. Sul display comparirà la scritta MUTE.
3. Ripremere il tasto MU (I) per riattivare l'audio. La scritta MUTE scomparirà.

REGOLAZIONE TONI BASSI/ALTI

I. Premere una volta il tasto SEL (2) per selezionare la regolazione dei toni bassi.
2. Sul display appeare I'indicazione del livello dei toni bassi "BASS".
3. Ruotare il Controllo volume (2) in senso orario/antiorario per aumentare/diminuire il livello dei toni bassi.
4. Premere due volte il tasting SEL (2) per selezionare la regolazione dei toni alto.
5. Sul display appeare l'indicazione del livello dei toni alto "TRE".
6. Ruotare il Controllo volume (2) in senso orario/antiorario per augmentare/diminuire il livello dei toni alto.

CONTROLLO BILANCIAMENTO/FADER

I. Premere tre volte il tasto SEL (2) per selezionare il bilanciamento dei canali.
2. Sul display appeare la scritta "L | R".
3. Ruotare il Controllo volume (2) in senso orario/antiorario per bilanciare l'audio sul canale destro/sinistro
4. Premere quattro volte il tasto SEL (2) per selezionare la regolazione del fader.
5. Sul display appeare la scritta "F | R".
6. Ruotare il Controllo volume (2) in senso orario/antiorario per regolare l'audio sulle casse posteriori/anteriori.

OPZIONI UTENTE

Qesto apparecchio e dotato di una seri di opzioni attivabili o disattivabili a piacere dall'utente tramite la seguente procedura:

I. Tenere premuto il tasting SEL (2).
2. Premere ripetutamente il tasto SEL (2) per selezionare le opzioni disponibili.
3. Ruotare il Controllo volume (2) per scegliere l'opzione desiderata.

CL (00'00)

Visualizza l'orologio.

TA

Attiva/disattiva la funzione TA (Traffic Announcement), notiziari sul traffico. Sul display apparirà l'indicatore TA.

Se la stazione trasmette notiziari sul traffico compare sul display il symbolo TP.

Se la stazione che si sta ricevendo non trasmette bollettini (indicatore "TP" sul display spento) l'apparecchio cerchera automaticamente una stazione che li trasmette (vedi TA SEEK/ALARM).

Se il volume è al di quello del livello 20, verrà automaticamente portato al livello 20 quando comincera il bollettino sul traffico, e tornerà al precedente livello una volta che il bollettino è terminato.

AF

Attiva/disattiva la funzione AF (Alternative Frequencies), frequenze alternative. Sul display apparirà l'indicatore AF.

L'apparecchio riceve la lista delle frequenze alternative dell'emittente e si sintonizza automaticamente su quella con il segnale migliorare.

Quando il segnale della stazione che si sta ascoltando peggiora, l'indicatore AF comincera a lampeggiare, l'apparecchio controlling la lista delle frequenze alternative trasmesse alla stazione e si risintonizza su quella con segnale migliorare.

TA SEEK/ALARM

TA SEEK: con la funzione TA attenuata, l'apparecchio cerchera automaticamente un stazione che trasmette bollettini sul traffico quando alla che si si sta scoltando non li trasmette, sintonizzandocisi automaticamente. Questa opzione è impostata di fabbrica.

TA ALRAM: con la funzione TA attivata, l'apparecchio cerchera automaticamente un stazione che trasmette bollettini sul traffico quando alla che si si sta scoltando non li trasmette, emettendo un suono di avviso e rimanendo sulla stazione che si sta ascolatando.

PI SOUND/MUTE

PI SOUND: con la funzione AF attenuata, l'apparecchio émetterà un suono di avviso quando si sintonizza su una frequenza alternatively. Questa opzione è impostata di fabbrica.

TA ALRAM: con la funzione AF attivata, l'apparecchio non émetterà nessun un suono di avviso quando si sintonizza su una frequenza alternatively.

RETURN S/L

RETURN S: con la funzione TA attenuata, imposta un intervallo di 60 secondi prima che l'apparecchio ricerchi la stessa stazione se esta non viene ricevuta correttamente. Questa opzione è impostata di fabbrica.

RETURN L: con la funzione TA attenuata, imposta un intervallo di 90 secondi prima che l'apparecchio ricerchi la stessa stazione sequesta non viene ricevuta correttamente.

MASK DPI/ALL

MASK DPI: con la funzione AF attivata, nasconde la frequenza alternativa dell'emittente. Questa opzione è impostata di fabbrica.

MASK ALL: con la funzione AF attivata, nasconde la frequenza alternatively dell'emittente e delle emittenti sono segnale RDS ma con un forte segnale.

BEEP ON/OFF

Attiva/disattiva l'emissione di un suono ad agli pressione di un tasto.

USER SET

Imposta la pre-equalizzazione del suono: User Set (normale), Flat, Classic, Rock, Pop.

VOL LAST/DEFA

VOL LAST: all'accensione il volume è lo stesso dell'ultimo spegnimento. Questa opzione è impostata di fabbrica.

VOL DEFA: all'accensione il volume è quello impostato alla voce AVOL. La voce AVOL compare automaticamente dopo aver selezionato VOL DEFA. Il livello del volume della voce AVOL è impostato di fabbrica su 20.

EUROPE/AMERICA

EUROPE: imposta la banda di ricezione europea.

AMERICA: imposta la banda di ricezione americana.

STEREO/MONO

STEREO: imposta l'ascolto della radio in stereo.

MONO: imposta l'ascolto della radio in mono.

LOUD ON/OFF

Attiva/disattiva la funzione Loudness, esaltazione dei bassi.

DX/LOCAL

DX: durante la ricerca automatica delle stazioni radio verranno ricevute tutte le stazioni,anche nelle disturbate. Questa opzione è impostata di fabbrica.

LOCAL: durante la ricerca automatica delle stazioni radio verranno ricevute solo le stazione con il segnale più forte.

CLK ON/OFF

Attiva/disattiva la visualizzazione sul display dell'orologio ad apparecchio spento.

CLK 12/24

Attiva/disattiva la visualizzazione dell'orologio in modalità 12 o 24 ore.

CLK 12/24

Regola manualmente l'orologio.

Ruotare in senso antiorario il Controllo volume (2) per regolare le ore.

Ruotare in senso orario il Controllo volume (2) per regolare i minuti.

RADIO

SINTONIA AUTOMATICA

I. Premere il tasting BAND/APS (19) per selezionare la banda di frequenza (FMI/FM2/FM3 o MWI/MW2) che si desidera ascoltare.
2. Tenere premuto il tasting >> I (7) per sintonizzarsi automaticamente sulla stazione seguente.
3. Tenere premuto il tasto I<< (8) per sintonizzarsi automaticamente sulla stazione precedente.
4. Se la funzione TA èattività verranno sintonizzate solo le stazioni che trasmettono i bollettini sul traffico.
5. Se la funzione PTY è attivata verranno sintonizzate solo le stazioni che trasmettono il tipo di programma specificato.

SINTONIA MANUALE

I. Premere il tasto BAND/APS (19) per selezionare la banda di frequenza (FMI/FM2/FM3 o MWI/MW2) che si desidera ascoltare.
2. Premere in sequenza il tasting >>I (7) o I<< (8) per avanzare o retrocedere la sintonizzazione di 0,05MHz in FM o di 9kHz in MW.

MEMORIZZAIONE DELLE STAZIONI

I. Sintonizzarsi sulla stazione desiderata come descririto precedentamente.
2. Tenere premuto un tasto di memoria da I a 6 (16) desiderato. La radio emettera un suono e la stazione verrà memorizzata.
3. Ripetere il punto 2 per memorizzare tutte le autres stazioni in tutte le bande.

MEMORIZZAIONE AUTOMATICA DELLE STAZIONI

Questo appearecchio è dotato di unsystema di auto memorizzazione che ricerca e memorizza le 6 stazioni più forti.

I. Premere il tasto BAND/APS (19) per selezionare la banda di frequenza (FMI/FM2/FM3 o MWI/MW2) su cui effettuare la memorizzazione automatica.
2. Tenere premuto il tasting BAND/APS (19). L'apparecchio ricercherà e memorizzera automaticamente le sei stazioni con il segnale più forte.

RDS (RADIO DATA SYSTEM)

Il stema RDS prede la trasmissione, delle emittenti europee che lo hanno adottato, di una seri di informazioni comprendenti:

Il nome dell'emittente, le eventuali frequenze alternative su cui poè essere ricevuta, l'inizio di un notiziario sul traffico, il tipo di programma trasmesso (musica classica, jazz, rock, cultura), ecc.

ATTIVAZIONE DELLA FUNZIONE PTY

Questa funzione permette di selezionare il tipo di programma desiderato, per esempio, musica rock, pop music, news, ecc. La radio si sintonizzera solo sulle stazioni che trasmettono il tipo di programma selezionato.

I. Tenere premuto il tasting MODE/PTY (18). Sul display comparirà l'indicazione del tipo di programma trasmesso.
2. Agire sui tasti di memoria da I a 6 (16) per selezionare il tipo di programma.
3. La radio si sintonizzato automaticamente su una stazione che trasmette il tipo di programma selezionato.
4. Se il tipo di programma selezionato non è presente il display migliorà la scritta NO PTY, tornando all'ascolto della stazione radio.

INIZIO DELLA RIPRODUZIONE

1. Inserire il disco nel vano (3).
2. La riproduzione partirà automaticamente e sul display verrà migliorato il numero della traccia riprodotta.
3. Premere il tasting >11 (10) per arrestare momentaneamente la riproduzione. Premerlo nuovamente per riprendere la riproduzione.

I. Premere il tasting >> I (7) durante l'ascolto per passare alla traccia successiva.
2. Premere il tasto I < < (8) durante l'ascolto per tornare all'inizio della traccia corrente. Premerlo più volte per passare alle tracce precedenti.
3. Nei CD MP3 premere i tasti 5 o 6 (14 o 15) per indietreggiare o avanzare di 10 tracce.
4. Nei CD MP3 tenere premuto i tasti 5 o 6 (14 o 15) per passare alla cartella precedente o successiva.

RICERCA VVELOCE

I. Tenere premuto il tasting >> I (7) durante l'ascolto della traccia per avanzare velocemente.
2. Tenere premuto il tasto I<< (8) durante l'ascolto della traccia per indietreggiare velocamente.

FUNZIONI AVANZATE

I. Premere il tasting INT (11) per ascoltare in sequenza i primi 10 secondi di agli traccia del disco (INTRO). Premerlo nuovamente per tornare al normale ascolto (OFF).
2. Premere il tasting RPT (12) per attivare la ripetizione automatica della traccia in ascolto (RPT ONE). Premerlo nuovamente per disattivare la ripetizione (OFF).

NOTA: Nei CD MP3 è attivabileanche la ripetizione della cartella (RPT DIR).

1. Premere il tasting RDM (13) per attivare l'ascolto in sequenza casuale delle traccce sul disco (RANDOM). Premerlo nuovamente per tornare alla riproduzione in sequenza delle traccce.
2. Tenere premuto il tastingo >11 (10) per portarsi direttamente alla prima traccia del disco.

RICERCA PER TRACCIA

I. Nei CD MP3 tenere premuto il tasto BAND (19). Sul display verrà visualizzata la scritta TRK con 00 lampeggiante
2. Ruotare il tasting/Controllo volume (2) per impostare la cifra delle decine. Premere il tasting/Controllo volume (2) per confermare.
3. Ruotare il tasting/Controllo volume (2) per impostare la cifra delle unità. Premere il tasting SEL/Controllo volume (2) per confermare.
4. Automaticamente verrà riprodotta la traccia selezionata.

INGRESSO USB

I. Inserire un dispositorio USB/lettore MP3 nell'ingresso USB (5).
2. La riproduzione partirà automaticamente e sul display verrà migliorato il numero della traccia riprodotta.
3. Per le funzioni di riproduzione fare riferimento al capitolo "FUNZIONAMENTO CD MP3".

NOTA: L'auto radio XCD 5760USB, potrebbe non supportare alcuni apparecchi esterni con presa USB, quello e dovuto all'incompatibilità dei processori.

INGRESSO SD CARD

I. Rimuovere il frontalino.
2. Inserire un SD/MMC Card nell'ingresso SD/MMC Card (21).
3. Reinserire il frontalino ed accendere l'apparecchio.
4. La riproduzione partirà automaticamente e sul display verrà migliorato il numero della traccia riprodotta.
5. Per le funzioni di riproduzione fare riferimento al capitolo "FUNZIONAMENTO CD MP3".

INGRESSO AUX IN

I. Premere in sequenza il tasto MODE (18) per portarsi sulla sorgente AUX.
2. Collegare una qualsiasi unità provvista di uscita audio all'ingresso AUX (17).
3. Comandare l'unità esterna dai propri comandi.

CARATTERISTICTECNICHE

GENERALI

Alimentazione: 12V
Assorbimento max. 10A
Potenza di uscita massima: 40W x 4 canali
Impedenza degli altoparlanti: 4 ohm per canale

FM

Banda di frequenza: 87.5MHz - 108MHz
Sensibilità: 3μV
I.F: 10.7MHz

MW

Banda di frequenza: 522KHz - 1620KHz
Sensibilità: 40dB
I.F: 450KHz

LINE-OUT

Output: 1000mV MAX

SEZIONE CD

Sistema: Audio MP3
Compatibilità: CD/CD-R/CD-RW/MP3
Risposta in frequenza: 20-100Hz ≤5dB
100KHz-20KHz ≤5dB
Rapporto S/R CD: 50dB [1KHz]

NOTA

TREVI perseguè una politica di continuo miglioramento dei prodotti. Per tale motivo le caratteristiche tecniche sono soggette a modifiche alla preavviso.

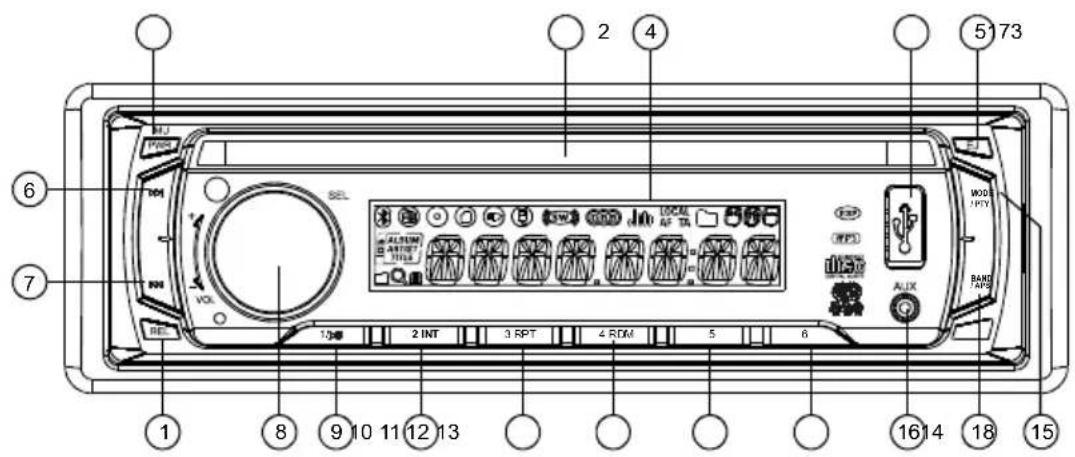

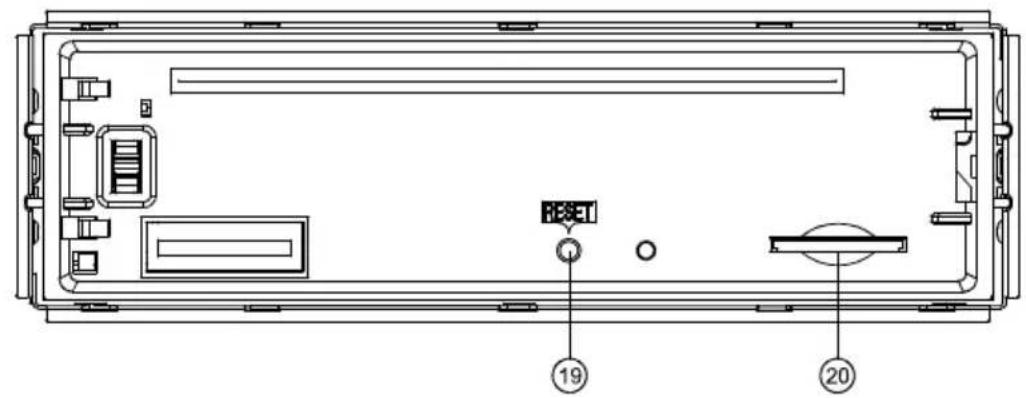

LOCATION AND FUNCTION OF CONTROLS

1. RELEASE BUTTON

Il simbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggett di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani.

L'utente dovra consignare il prodotto presso gli apposti "centri di raccolta differenziata" predisisti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropriaria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.

DICHIARAZIONE DI CONFORMITA

SI DICIHIARA CHE:

L'appareccchio: Autoradio con riproduktore

CD/Mp3 marca TREVI modello XCD 5760USB

risponde alle prescrizioni dell'art. 2 comma I

del D.M. 28 agosto 1995, n^548

Rimini, 30 Novembre 2012

TREVI S.p.A.

Strada Consolare Rimini-San Marino, 62

47924 Rimini (RN) Italia

MADE IN CHINA
