Caractéristiques	Détails
Type d'appareil	Autoradio
Connectivité USB	Port USB pour lecture de fichiers audio et chargement d'appareils
Formats audio pris en charge	MP3, WMA, WAV
Puissance de sortie	4 x 50 Watts
Écran	Affichage LCD avec rétroéclairage
Radio	FM/AM avec recherche automatique des stations
Fonction Bluetooth	Pour appels mains-libres et streaming audio
Installation	Compatible avec les emplacements standard de tableau de bord
Maintenance	Nettoyer l'appareil avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas utiliser l'appareil en conduisant sans se concentrer sur la route
Garantie	Vérifier les conditions de garantie auprès du revendeur
Accessoires inclus	Câbles d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - XCD 5760 USB Trevi

Comment réinitialiser l'autoradio Trevi XCD 5760 USB ?

Pour réinitialiser l'autoradio, appuyez simultanément sur les boutons 'Reset' et 'Power' pendant environ 5 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi l'autoradio ne lit pas mes fichiers USB ?

Assurez-vous que vos fichiers sont au format compatible avec l'appareil (MP3, WMA, etc.) et que la clé USB est formatée en FAT32. Vérifiez également que la clé USB ne dépasse pas 32 Go.

Comment connecter mon téléphone à l'autoradio via Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis appuyez sur le bouton 'Bluetooth' de l'autoradio. Sélectionnez 'Trevi XCD 5760 USB' sur votre téléphone et entrez le code PIN si demandé (généralement 0000 ou 1234).

Mon autoradio ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement connecté à l'alimentation. Assurez-vous également que le fusible de l'autoradio n'est pas grillé. Si le problème persiste, contactez le service client.

Comment régler la fréquence radio sur l'autoradio ?

Utilisez le bouton 'Tuner' pour accéder à la fonction radio, puis tournez le bouton de sélection pour changer de station. Vous pouvez également utiliser les boutons de préréglage pour enregistrer vos stations préférées.

Comment ajuster les paramètres de son sur l'autoradio ?

Accédez au menu 'Audio' en appuyant sur le bouton 'Menu', puis utilisez les boutons de navigation pour ajuster les basses, les aigus, et l'équilibre selon vos préférences.

Mon autoradio ne détecte pas les stations FM, que faire ?

Assurez-vous que l'antenne est correctement installée et fonctionnelle. Essayez de faire une recherche automatique des stations en appuyant sur le bouton 'Scan'.

Comment mettre à jour le firmware de l'autoradio ?

Visitez le site web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via une clé USB.

Pourquoi le son est faible sur l'autoradio ?

Vérifiez le niveau de volume de l'autoradio et assurez-vous que le mode 'Mute' est désactivé. Vérifiez également les connexions des haut-parleurs.

Comment changer la langue de l'autoradio ?

Accédez au menu 'Settings' en appuyant sur le bouton 'Menu', puis sélectionnez 'Langue' pour choisir la langue souhaitée.

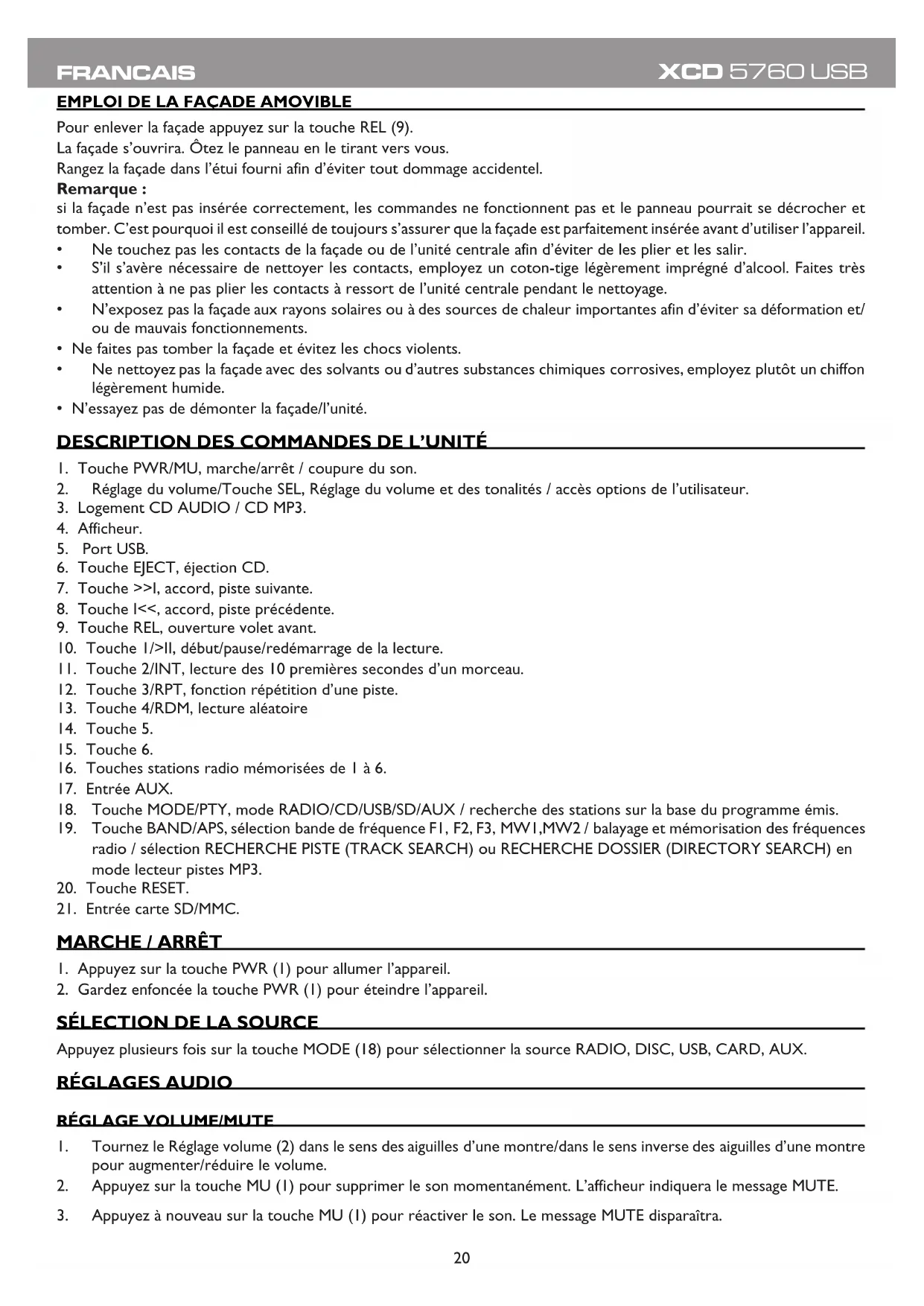

MODE D'EMPLOI XCD 5760 USB Trevi

Pour enlever la façade appuyez sur la touche REL (9).

La façade s'ouvrira. Œtez le panneau en le tirant vers vous.

Rangez la façade dans l'étui fourni afin d'éviter tout dommage accidentel.

Remarque :

si la façade n'est pas insérée correctement, les commandes ne fonctionnent pas et le panneau pourrait se décrocher et tomber. C'est pourquoit il est conseilé de toujours s'assurer que la façade est parfaitement insérée avant d'utiliser l'appareil.

Ne touchez pas les contacts de la facade ou de l'unité centrale afin d'éviter de les plier et les salir.
S'il s'avere necessaire de nettoyer les contacts, employez un coton-tige tegerement impregne d'alcool. Faites tres attention a ne pas plier les contacts a ressort de l'unite centrale pendant le nettoyage.
N'exposez pas la façade aux rayons solaires ou à des sources de chaleur importantes afin d'eviter sa déformation et/ou de mauvais fonctionnements.
- Ne faites pas tomber la façade et évitez les chocs violents.
- Ne nettoyez pas la façade avec des solvants ou d'autres substances chimiques corrosives, employez plutôt un chiffon légèrement humide.
- N'essayez pas de démonter la façon/l'unité.

DESCRIPTION DES COMMANDES DE L'UNITÉ

I. Touche PWR/MU, marche/arrêt / coupure du son.
2. Reglage du volume/Touche SEL, Reglage du volume et des tonalités / accès options de l'utilisateur.
3. Logement CD AUDIO / CD MP3.
4. Afficheur.
5. Port USB.
6. Touche EJECT, éjection CD.
7. Touche >>I, accord, piste suivante.
8. Touche 1 < < accord, piste precedente.
9. Touche REL, ouverture volet avant.
10. Touche I/>II, début/pause/redémarrage de la lecture.
II. Touche 2/INT, lecture des 10 premières secondes d'un morceau.
12. Touche 3/RPT, fonction répétition d'une piste.
13. Touche 4/RDM, lecture aléatoire
14. Touche 5.
15. Touche 6.
16. Touches stations radio mémorisées de l à 6.
17. Entre AUX.
18. Touche MODE/PTY, mode RADIO/CD/USB/SD/AUX / recherche des stations sur la base du programme émis.
19. Touche BAND/APS, sélection bande de fréquence F1, F2, F3, MW1, MW2 / balayage et mémorisation des fréquences radio / sélection RECHERCHE PISTE (TRACK SEARCH) ou RECHERCHE DOSSIER (DIRECTORY SEARCH) en mode lecteur pistes MP3.
20. Touche RESET.
21. Entrée carte SD/MMC.

MARCHE / ARRÉT

I. Appuyez sur la touche PWR (I) pour allumer l'appareil.
2. Gardez enforcée la touche PWR (1) pour éteindre l'appareil.

SELECTION DE LA SOURCE

Appuyez plusieurs fois sur la touche MODE (18) pour selectionner la source RADIO, DISC, USB, CARD, AUX.

RéGLAGES AUDIO

RéGLAGE VOLUME/MUTE

I. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour augmenter/reduire le volume.
2. Appuyez sur la touche MU (I) pour supprimer le son momentanement. L'afficheur indiquera le message MUTE.
3. Appuyez a nouveau sur la touche MU (I) pour reactiver le son. Le message MUTE disparaitra.

RéGLAGE DES GRAVES/AIGUS

I. Appuyez une fois sur la touche SEL (2) pour selectionner le réglage des graves.
2. L'afficheur indique le niveau des graves « BASS »
3. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour augmenter/ réduire les graves.
4. Appuyez deux fois sur la touche SEL (2) pour selectionner le réglage des aigus.
5. Sur l'afficheur apparait le niveau des aigus «TRE».
6. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour augmenter/ réduire les aigus.

RéGLAGE BALANCE/FADER

I. Appuyez trois fois sur la touche SEL (2) pour selectionner la balance des canaux.
2. Sur l'afficheur apparait le message « L | R »
3. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour regler la balance audio sur le canal droit/gauche
4. Appuyez quatre fois sur la touche SEL (2) pour selectionner le réglage du fader.
5. Sur l'afficheur apparait le message « F | R »
6. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour regler le son sur les enceintes avant/arroire.

OPTIONS DE L'UTILISATEUR

Cet apparéil est équipé d'une série d'options que l'utilisateur peut activer ou désactiver à son gré comme il est décrit ci-dessous :

I. Gardez enforcée la touche SEL (2).
2. Appuyez plusieurs fois sur la touche SEL (2) pour selectionner les options disponibles.
3. Tournez le bouton de Reglage du volume (2) pour désir l'option souhaitatione.

CL (00'00)

Affiche l'horloge.

TA

Active/désactive la fonction TA (Traffic Announcement) bulletins d'informations routières. Sur l'afficheur apparaitra l'indicateur TA.

Si la station émet des bulletins d'informations routières, sur l'afficheur apparait le symbole TP.

Si la station que vous receivez ne transmet pas de bulletins (l'indicateur « TP » est eteint sur l'afficheur) l'appareil chercha automatiquement une station qui les transmet (voir TA SEEK/ALARM).

Si le volume est en-dessous du niveau 20, il sera automatiquement mis au niveau 20 quand le bulletin d'informations routières demarrera, et revendra au niveau précédent une fois le bulletin terminé.

AF

Active/desactive la fonction AF (Alternative Frequencies) fréquences alternatives. Sur l'afficheur apparaitra l'indicateur AF. L'appareil reçoit la liste des fréquences alternatives de la station et synonymise automatiquement la plus puissantante.

Quand le signal de la station que vous écoutez s'affaiblit, l'indicateur AF commencerà à clignoter, l'appareil contrôle la listedes fréquences alternatives transmises et se symponise sur celle qui possède le meilleur signal.

TA SEEK/ALARM

TA SEEK : lorsque la fonction TA est activée et si la station en écoute ne transmet pas les bulletins d'informations routières, l'appareil recherche automatiquement une station qui les transmet en s'y synthonisant automatiquement. Cette option est réglée en usine.

TA ALARM : lorsque la fonction TA est activée et si la station en écoute ne transmet pas les bulletins d'informations routières, l'appareil recherche automatiquement une station qui les transmet en émettant un averissement sonore et en restant sur la station en écoute.

PI SOUND/MUTE

PI SOUND : lorsque la fonction AF est activée l'appareil émettra un averissement sonore quand il se syntonise sur une fréquence alternative. Cette option est régée en usine.

TA ALARM : lorsque la fonction AF est activée l'appareil n'émettra aucun averissement sonore quand il se syntonise sur une fréquence alternative.

RETURN S/L

RETURN S : lorsque la fonction TA est activée, cela regle un intervalle de 60 secondes avant que l'appareil ne recherche la même station si celle-ci n'est pas reçue correctement. Cette option est réglée en usine.

RETURN L : lorsque la fonction TA est activée, cela regle un intervalle de 90 secondes avant que l'appareil ne recherche la même station si celle-ci n'est pas reçue correctement.

MASK DPI/ALL

MASK DPI : lorsque la fonction AF est activée, cela cache la fréquence alternative de la station. Cette option est régée en usine.

MASK ALL : lorsque la fonction AF est activée, cela cache la fréquence alternative de la station et des stations sans signal RDS mais qui ont un signal fort.

BEEP ON/OFF

Active/désactive l'émission d'un son à chaque pression d'une touche.

USERSET

Régle la pré-égalisation du son : User Set (normale), Flat, Classic, Rock, Pop.

VOL LAST/DEFA

VOL LAST: le volume lors de la mise en service est le même que celui lors du dernier arrêt. Cette option est réglée en urine.

VOL DEFA : le volume lors de la mise en service est celui regle à l'option AVOL. L'option AVOL apparait automatique-ment après avoir selectionné VOL DEFA. Le niveau du volume de l'option AVOL est regle en usine sur 20.

EUROPE/AMERICA

EUROPE: règle la bande de réception européen.

AMERICA: règle la bande de réception française.

STEREO/MONO

STEREO: règle l'écoute de la radio en stéreo.

MONO:regle l'ecoute de la radio en mono.

LOUD ON/OFF

Active/désactive la fonction Loudness, accentuation des graves.

DX/LOCAL

DX : pendant la recherche automatique des stations de radio toutes les stations, y compris les brouillées, seront reçues.

Cette option est reglee en usine.

LOCAL : pendant la recherche automatique des stations de radio seules les stations avec le signal le plus fort seront reçues.

CLK ON/OFF

Active/désactive l'affichage de l'horloge sur l'afficheur lorsque l'appareil est étant.

CLK 12/24

Active/désactive l'affichage de l'horloge en mode 12 ou 24 heures.

CLK 12/24

Règle manuellement l'horloge.

Tournez le Reglage du volume (2) dans le sens inverse des aiguilles d'une montre pour regler l'heure.

Tournez le Reglage du volume (2) dans le sens des aiguilles d'une montre pour regler les minutes.

RADIO

ACCORD AUTOMATIQUE

I. Appuyez sur la touche BAND/APS (19) pour selectionner la bande de frquence (FM1/FM2/FM3 ou MW1/MW2) que l'on souhaite écouter.
2. Gardez enforcée la touche >>1 (7) pour vous syntoniser automatiquement sur la station suivante.
3. Gardez enforcée la touche 1 << 8 pour vous syntoniser automatiquement sur la station précédente.
4. Si la fonction TA est activée, l'appareil symponise uniquement les stations qui transmettent des bulletins d'informations routières.
5. Si la fonction PTY est activée, l'appareil syntonise uniquement les stations qui transmettent le type de programme spécifique.

ACCORD MANUEL

I. Appuyez sur la touche BAND/APS (19) pour selectionner la bande de fréquence (FM1/FM2/FM3 ou MW1/MW2) que l'on souhaite écouter.
2. Appuyez plusieurs fois sur la touche >>1 (7) ou 1 << (8) pour augmenter ou diminuer la symponisation de 0,05MHz en FM ou de 9kHz en MW.

MÉMORISATION DES STATIONS

I. Syntonisez la station souhaitee comme decrit aparavant.
2. Gardez enforcée une touche de mémoire souhaitation de 1 à 6 (16). La radio émettra un son et la station sera mémorisée.
3. Repetez le point 2 pour memoriser toutes les autres stations sur toutes les bandes.

MÉMORISATION AUTOMATIQUE DES STATIONS

Cet apparéil est équipé d'un système de mémorisation automatique qui recherche et memorise les 6 stations les plus puissantes.

I. Appuyez sur la touche BAND/APS (19) pour selectionner la bande de frquence (FM1/FM2/FM3 ou MW1/MW2) sur laquelle effectuer la mémorisation automatique.
2. Gardez enforcée la touche BAND/APS (19). L'appareil recherche et mémorisera automatiquement les six stations ayant le signal le plus puissant.

RDS (RADIO DATA SYSTEM)

Le système RDS prévoit l'émission, par les stations européennes qui l'on adopté, d'une série d'informations comprenant: Le nom de la station, les fréquences autres alternatives eventuelles sur lesquelles elle peut être reçue, le début des bulletins d'informations routières, le type de programme émis (musique classique, jazz, rock, culture), etc.

MISE EN SERVICE DE LA FONCTION PTY

Cette fonction permet de selectionner le type de programme souhaite, par exemple la musique rock, pop, les bulletins d'informations, etc.

La radio ne syntonisera que les stations qui émettent le type de programme sélectionné.

I. Gardez enfoncée la touche MODE/PTY (18). L'indication du type de programme émis apparaitra sur l'afficheur.
2. Actionnez les touches de mémoire de l à 6 (16) pour sélectionner le type de programme.
3. La radio symtonisera automatiquement une station qui émet le type de programme sélectionné.
4. Si le type de programme seLECTIONné n'est pas disponible, le message NO PTY apparaitra sur l'afficheur et l'appareil reviendra à l'écoute de la station de radio.

FONCTIONNEMENT DU CD MP3

DEBUT DE LA LECTURE

I. Introduisez le disque dans son logement (3).
2. La lecture demarrera automatique et l'afficheur indique le numero de la piste à l'ecoute.
3. Appuyez sur la touche >11 (10) pour arreter momentanément la lecture. Appuyez encore sur la même touche pour reactiver la lecture.

SAUT DE PISTE/DOSSIER

I. Appuyez sur la touche >> I (7) durant l'écoute pour passer à la piste suivante.
2. Appuyez sur la touche 1 < < 8 durant I'ecoute pour revenir au debut de la piste a I'ecoute. Appuyez plusieurs fois sur la meme touche pour passer aux pistes precedentes.
3. Pour les CD MP3 appuyez sur les touches 5 ou 6 (14 ou 15) pour reculer ou avancer de 10 pistes.
4. Pour les CD MP3 Gardez enfoncées les touches 5 ou 6 (14 ou 15) pour passer au dossier précédent ou suivant.

DéFILEMENT RAPIDE

I. Gardez enforcée la touche >> I (7) durant l'écoute de la piste pour avancer rapidement.
2. Gardez enforcée la touche 1 < < 8 durant I'ecoute de la piste pour reculer rapidement.

FONCTIONS AVANCEES

I. Appuyez sur la touche INT (II) pour écouter en sequence les 10 premières secondes de toutes les pistes du disque (INTRO). Appuyez à nouveau sur cette touche pour reprendre la lecture normale (OFF).
2. Appuyez sur la touche RPT (12) pour activer la répétition automatique de la piste en écoute (RPT ONE). Appuyer encore sur la même touche pour désactiver la fonction de répétition (OFF).

REMARQUE: Pour les CD MP3 il est également possible d'activer la répétition d'un dossier (RPT DIR).

1. Appuyez sur la touche RDM (13) pour déclencher la lecture aléatoire des pistes du disque (RANDOM). Appuyez encore une fois pour désactiver la lecture aléatoire des pistes.
2. Gardez enfoncée la touche >II (10) pour aller directement à la première piste du disque.

RECHERCHE PAR PISTE

I. Pour les CD MP3 gardez enforcée la touche BAND (19). L'afficheur indique le message TRK avec le 00 clignotant
2. Tournez la touche SEL/Réglage volume (2) pour régler le chiffre des dizaines. Appuyez sur la touche SEL/Réglage volume (2) pour confirmer.
3. Tournez la touche SEL/Réglage volume (2) pour régler le chiffre des unités. Appuyez sur la touche SEL/Réglage volume (2) pour confirmer.
4. La piste selectionnee sera lue automatiquement.

PORT USB

I. Branchez un dispositif USB/lecteur MP3 sur l'entrée USB (5).
2. La lecture demarrera automatiquement et l'afficheur indique le numero de la piste à l'ecoute.
3. Pour les fonctions concernant la gestion de la lecture, consultez le chapitre « FONCTIONNEMENT CD MP3 » REMARQUE : il se peut que l'autoradio XCD 5760USB ne supporte pas certains appareils externes avec connexion USB ; cela est du à l'incompatibilité des proceseurs.

ENTRÉE CARTESD

I. Retirez la façade.
2. Insérez une Carte SD/MMC dans l'entrée SD/MMC Card (21).
3. Remettez la façade et allumez l'appareil.
4. La lecture demarrera automatique et l'afficheur indique le numero de la piste à l'ecoute.
5. Pour les fonctions concernant la gestion de la lecture, consultez le chapitre « FONCTIONNEMENT CD MP3 »

ENTRÉAUXIN

I. Appuyez plusieurs fois sur la touche MODE (18) jusqu'à afficher la source AUX.
2. Branchez une unité de n'importe quel type équipée d'une sortie audio sur la prise d'entrée AUX (17).
3. Contrôlez l'unité externe à travers ses commandes.

CHARACTERISTIQUES TECHNIQUES

GÉNÉRALITÉS

Alimentation: 12V

Absorption max 10A

Puisance de sortie maximum: 40W x 4 canaux

Impedance des haut-parleurs: 4 ohm par canal

FM

Bande de fréquence: 87.5MHz - 108MHz

Sensibilité : 3μV

F.I.: 10.7MHz

MW

Bande de fréquence: 522KHz - 1620KHz

Sensibilité : 40dB

F.I.: 450KHz

LINE-OUT

Output: 1000mV MAX

SECTION CD

Système: Audio MP3

Compatibilité : CD/CD-R/CD-RW/MP3

Réponse en fréquence: 20-100Hz ≤5dB

100KHz-20KHz≤5dB

TREVI suit une politique d'amélioration continuaule des produits. C'est pourquoi les caractéristiques techniques sont sujettes à des modifications sans préavis.

Le symbole figurant sur l'appareil indique que le produit fait l'objet d'une "collecte séparée". C'est pourquoit, le produit ne doit pas être éliminé avec les déchets urbains.

L'utilisateur doit remettre le produit auprès de " décharges spécialisées de collecte séparée " prévues par les autorités locales, ou bien le rendre au revendeur quand il achètera un nouvel apparéil équivalent.

La collecte séparée du produit et les opérations successives de traitement, recyclage et élimination favorisent la production d'appareils composés par des matériaux recyclés ainsi que permettent d'éviter des effets négatifs sur l'environnement et sur la santé des personnes suite à une gestion impropre du déchet.

Toute élimination abusive du produit entraîne l'application de sanctions administratives.
