MANUALE UTENTE NUIAA 12 INDESIT

Istruzioni per l’uso, 1

Descrizione dell’apparecchio, 8

Reversibilità apertura porte, 15

Avvio e utilizzo, 17

Manutenzione e cura, 18

Precauzioni e consigli, 18

Anomalie e rimedi, 19

Istruzioni per l’uso

Prima di contattare l’Assistenza:

Verificare se l’anomalia può essere risolta autonomamente

vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche

posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre

l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta

chiamare il Numero Unico Nazionale 199.199.199* per essere

messi subito in contatto con il Centro Assistenza Tecnica più

vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia

mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal

Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e

di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven.

dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni

festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano

tariffario dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da

parte dell’operatore telefonico; per maggiori informazioni

consultare il sito www.indesit.com.

 - numero di serie - serial number

Le istruzioni sull’uso valgono per diversi modelli per cui è

possibile che la figura presenti particolari differenti rispetto a

quelli dell’apparecchio acquistato. La descrizione degli oggetti

più complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione.

2 Vano CONSERVAZIONE

3 Vano CONGELAMENTO e CONSERVAZIONE

4 Manopola REGOLAZIONE DELLA TEMPERATURA.

6 Spia ALIMENTAZIONE.

* Varies by number and/or position, available only on certain models.* Variabili per numero e/o per posizione, presente solo in alcuni

Reversibilità apertura porte

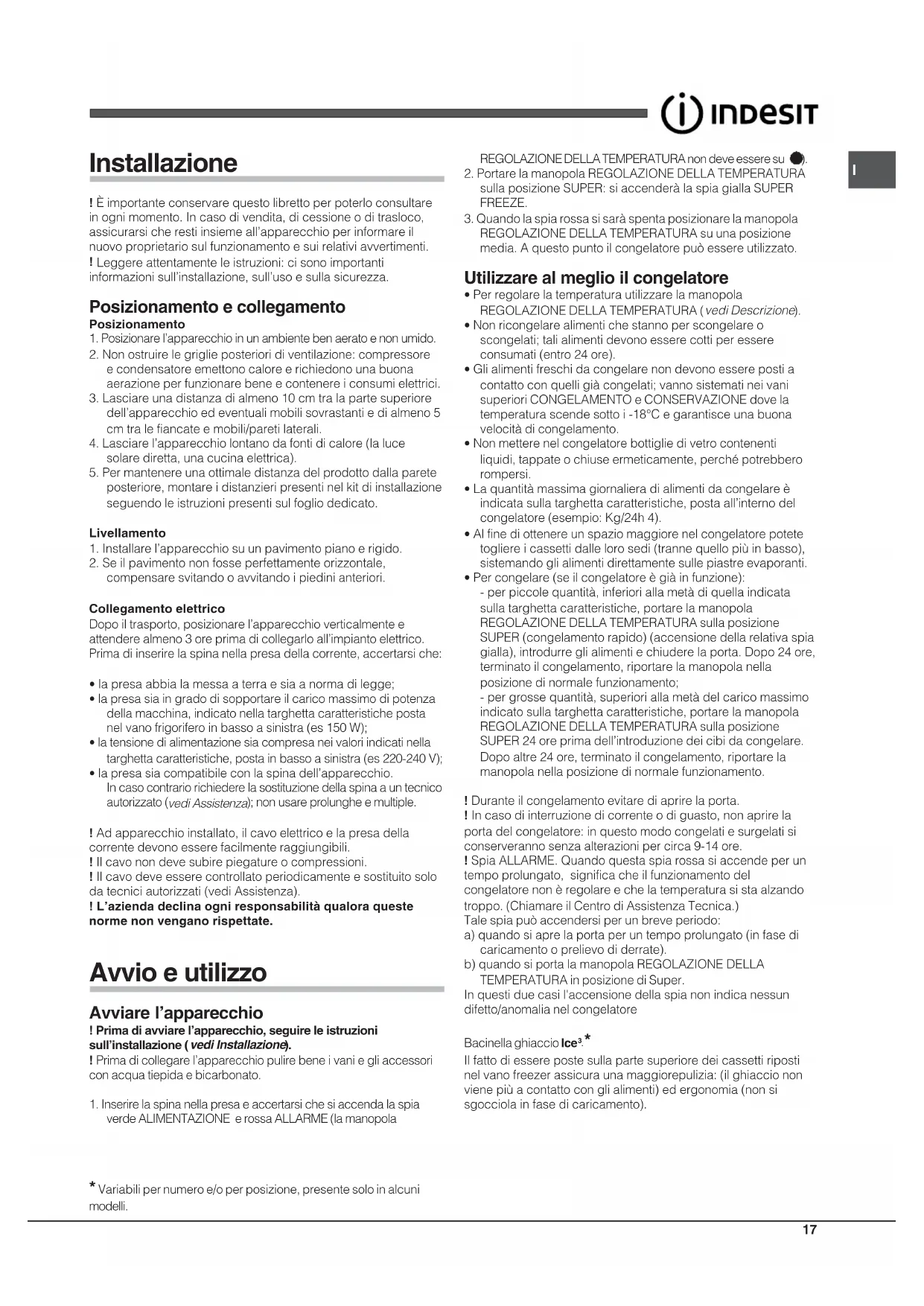

Installazione ! È importante conservare questo libretto per poterlo consultarein ogni momento. In caso di vendita, di cessione o di trasloco,assicurarsi che resti insieme all’apparecchio per informare ilnuovo proprietario sul funzionamento e sui relativi avvertimenti. !

Leggere attentamente le istruzioni: ci sono importantiinformazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.2. Non ostruire le griglie posteriori di ventilazione: compressoree condensatore emettono calore e richiedono una buonaaerazione per funzionare bene e contenere i consumi elettrici.3. Lasciare una distanza di almeno 10 cm tra la parte superioredell’apparecchio ed eventuali mobili sovrastanti e di almeno 5cm tra le fiancate e mobili/pareti laterali.4. Lasciare l’apparecchio lontano da fonti di calore (la lucesolare diretta, una cucina elettrica).5. Per mantenere una ottimale distanza del prodotto dalla pareteposteriore, montare i distanzieri presenti nel kit di installazioneseguendo le istruzioni presenti sul foglio dedicato.Livellamento1. Installare l’apparecchio su un pavimento piano e rigido.2. Se il pavimento non fosse perfettamente orizzontale,compensare svitando o avvitando i piedini anteriori.Collegamento elettricoDopo il trasporto, posizionare l’apparecchio verticalmente eattendere almeno 3 ore prima di collegarlo all’impianto elettrico.Prima di inserire la spina nella presa della corrente, accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenzadella macchina, indicato nella targhetta caratteristiche postanel vano frigorifero in basso a sinistra (es 150 W);• la tensione di alimentazione sia compresa nei valori indicati nellatarghetta caratteristiche, posta in basso a sinistra (es 220-240 V);• la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spina a un tecnicoautorizzato ( vedi Assistenza ); non usare prolunghe e multiple.! Ad apparecchio installato, il cavo elettrico e la presa dellacorrente devono essere facilmente raggiungibili.! Il cavo non deve subire piegature o compressioni.! Il cavo deve essere controllato periodicamente e sostituito soloda tecnici autorizzati (vedi Assistenza).! L’azienda declina ogni responsabilità qualora questenorme non vengano rispettate. Avvio e utilizzo

Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguire le istruzionisull’installazione ( vedi Installazione

). ! Prima di collegare l’apparecchio pulire bene i vani e gli accessoricon acqua tiepida e bicarbonato.1. Inserire la spina nella presa e accertarsi che si accenda la spiaverde ALIMENTAZIONE e rossa ALLARME (la manopolaREGOLAZIONE DELLA TEMPERATURA non deve essere su ). 2. Portare la manopola REGOLAZIONE DELLA TEMPERATURAsulla posizione SUPER: si accenderà la spia gialla SUPERFREEZE.3. Quando la spia rossa si sarà spenta posizionare la manopolaREGOLAZIONE DELLA TEMPERATURA su una posizionemedia. A questo punto il congelatore può essere utilizzato. Utilizzare al meglio il congelatore • Per regolare la temperatura utilizzare la manopolaREGOLAZIONE DELLA TEMPERATURA ( vedi Descrizione

). • Non ricongelare alimenti che stanno per scongelare oscongelati; tali alimenti devono essere cotti per essereconsumati (entro 24 ore).• Gli alimenti freschi da congelare non devono essere posti acontatto con quelli già congelati; vanno sistemati nei vanisuperiori CONGELAMENTO e CONSERVAZIONE dove latemperatura scende sotto i -18°C e garantisce una buonavelocità di congelamento.• Non mettere nel congelatore bottiglie di vetro contenentiliquidi, tappate o chiuse ermeticamente, perché potrebberorompersi.• La quantità massima giornaliera di alimenti da congelare èindicata sulla targhetta caratteristiche, posta all’interno delcongelatore (esempio: Kg/24h 4).• Al fine di ottenere un spazio maggiore nel congelatore potetetogliere i cassetti dalle loro sedi (tranne quello più in basso),sistemando gli alimenti direttamente sulle piastre evaporanti.• Per congelare (se il congelatore è già in funzione):- per piccole quantità, inferiori alla metà di quella indicatasulla targhetta caratteristiche, portare la manopolaREGOLAZIONE DELLA TEMPERATURA sulla posizioneSUPER (congelamento rapido) (accensione della relativa spiagialla), introdurre gli alimenti e chiudere la porta. Dopo 24 ore,terminato il congelamento, riportare la manopola nellaposizione di normale funzionamento;- per grosse quantità, superiori alla metà del carico massimoindicato sulla targhetta caratteristiche, portare la manopolaREGOLAZIONE DELLA TEMPERATURA sulla posizioneSUPER 24 ore prima dell’introduzione dei cibi da congelare.Dopo altre 24 ore, terminato il congelamento, riportare lamanopola nella posizione di normale funzionamento.! Durante il congelamento evitare di aprire la porta.! In caso di interruzione di corrente o di guasto, non aprire laporta del congelatore: in questo modo congelati e surgelati siconserveranno senza alterazioni per circa 9-14 ore.! Spia ALLARME. Quando questa spia rossa si accende per untempo prolungato, significa che il funzionamento delcongelatore non è regolare e che la temperatura si sta alzandotroppo. (Chiamare il Centro di Assistenza Tecnica.)Tale spia può accendersi per un breve periodo:a) quando si apre la porta per un tempo prolungato (in fase dicaricamento o prelievo di derrate).b) quando si porta la manopola REGOLAZIONE DELLATEMPERATURA in posizione di Super.In questi due casi l'accensione della spia non indica nessundifetto/anomalia nel congelatoreBacinella ghiaccio Ice 3 .*Il fatto di essere poste sulla parte superiore dei cassetti ripostinel vano freezer assicura una maggiorepulizia: (il ghiaccio nonviene più a contatto con gli alimenti) ed ergonomia (non sisgocciola in fase di caricamento). * Variabili per numero e/o per posizione, presente solo in alcuni modelli.18

I 1. Estrarre la bacinella spingendola verso l’alto.Verificare che la bacinella sia completamente vuota e riempirlad’acqua attraverso l’apposito foro.2. Fare attenzione a non superare il livello indicato (MAX WATERLEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (sesuccede, attendere che il ghiaccio si sciolga e svuotare labacinella).3. Ruotare la bacinella di 90°: l’acqua riempie le forme per ilprincipio dei vasi comunicanti ( vedi figura

4. Chiudere il foro con il coperchio in dotazione e riporre labacinella, inserendo la parte superiore nell’apposita sede efacendola ricadere.5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore)battere la bacinella su una superficie dura e bagnarne l’esternoper far staccare i ghiaccioli; farli poi uscire dal foro.WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Manutenzione e cura

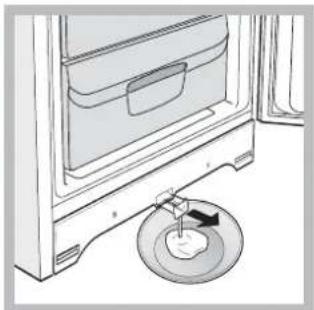

Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolarel’apparecchio dalla rete di alimentazione:1. posizionare la manopola REGOLAZIONE DELLATEMPERATURA su ; 2. staccare la spina dalla presa. Pulire l’apparecchio • Le parti esterne, le parti interne e le guarnizioni in gommapossono essere pulite con una spugnetta imbevuta di acquatiepida e bicarbonato di sodio o sapone neutro. Non usaresolventi, abrasivi, candeggina o ammoniaca.• Gli accessori estraibili possono essere messi a bagno in acquacalda e sapone o detersivo per piatti. Sciacquarli e asciugarlicon cura.• Il retro dell’apparecchio tende a coprirsi di polvere, che puòessere eliminata utilizzando con delicatezza, dopo aver spentol'apparecchio e staccato la presa di corrente, la bocchetta lungadell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori • L’apparecchio è fabbricato con materiali igienici che nontrasmettono odori. Per mantenere questa caratteristica ènecessario che i cibi vengano sempre protetti e chiusi bene. Ciòeviterà anche la formazione di macchie.• Nel caso si voglia spegnere l’apparecchio per un lungo periodo,pulire l’interno e lasciare le porte aperte Sbrinare l’apparecchio ! Attenersi alle istruzioni sottostanti.Non accelerare il processo di sbrinamento con dispositivi o utensilielettrici o meccanici diversi dal raschietto in dotazione [presentesolo in alcuni modelli], si potrebbe danneggiare il circuitorefrigerante. Se lo strato di brina è superiore ai 5 mm è necessario effettuare losbrinamento manuale:1. Il giorno precedente, portare la manopola REGOLAZIONEDELLA TEMPERATURA sulla posizione SUPER (si accende laspia gialla SUPERFREEZE) per raffreddare ulteriormente glialimenti.2. Dopo 24 ore posizionare la manopola REGOLAZIONE DELLATEMPERATURA su . 3. Avvolgere surgelati e congelati in carta da giornale e metterli inun altro congelatore o in un luogo fresco.4. Lasciare aperta la porta finché la brina non si sia scioltacompletamente; facilitare l’operazione sistemando nel vanocongelatore contenitori con acqua tiepida.5. Alcuni apparecchi sono dotati del SISTEMA DRAIN perconvogliare l’acqua all’esterno. Lasciare che l'acqua defluisca inun contenitore ( vedi figura

). 6.Pulire e asciugare con cura il vano congelatore prima diriaccendere l’apparecchio.7.Prima di inserire i cibi nel vano congelatore attendere circa 2 oreper il ripristino delle condizioni ideali di conservazione. Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità allenorme internazionali di sicurezza.Queste avvertenze sono fornite per ragioni di sicurezza e devonoessere lette attentamente.Questa apparecchiatura è conforme alle seguenti DirettiveComunitarie:- 73/23/CEE del 19/02/73 (Bassa Tensione) e successivemodificazioni;- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) esuccessive modificazioni.- 2002/96/CE. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo nonprofessionale all’interno dell’abitazione.• L’apparecchio deve essere usato per conservare e congelarecibi, solo da persone adulte e secondo le istruzioni riportate inquesto libretto. * Variabili per numero e/o per posizione, presente solo in alcuni modelli.I

19 • L’apparecchio non va installato all’aperto, nemmeno se lo spazioè riparato, perché è molto pericoloso lasciarlo esposto a pioggiae temporali.• Non toccare l’apparecchio a piedi nudi o con le mani o i piedibagnati o umidi.• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsio ferirsi.• Non staccare la spina dalla presa della corrente tirando il cavo,bensì afferrando la spina.• È necessario staccare la spina dalla presa prima di effettuareoperazioni di pulizia e manutenzione. Non è sufficiente portare lamanopola per LA REGOLAZIONE DELLA TEMPERATURA sullaposizione (apparecchio spento) per eliminare ogni contattoelettrico.• In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione.• Non utilizzare, all'interno degli scomparti conservatori di cibicongelati, utensili taglienti ed appuntiti o apparecchi elettricise non sono del tipo raccomandato dal costruttore.• Non mettere in bocca cubetti appena estratti dal congelatore.• Questo apparecchio non è da intendersi adatto all’uso daparte di persone (incluso bambini) con ridotte capacitàfisiche, sensoriali o mentali, o prive di esperienza econoscenza, a meno che siano state supervisionate o istruiteriguardo all’uso dell’apparecchio da una personaresponsabile della loro sicurezza. I bambini dovrebberoessere supervisionati per assicurarsi che non giochino conl’apparecchio.• Gli imballaggi non sono giocattoli per bambini. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle normelocali, così gli imballaggi potranno essere riutilizzati.• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), prevede che glielettrodomestici non debbano essere smaltiti nel normaleflusso dei rifiuti solidi urbani. Gli apparecchi dismessi devonoessere raccolti separatamente per ottimizzare il tasso direcupero e riciclaggio dei materiali che li compongono edimpedire potenziali danni per la salute e l’ambiente. Il simbolodel cestino barrato è riportato su tutti i prodotti per ricordaregli obblighi di raccolta separata. Per ulteriori informazioni,sulla corretta dismissione degli elettrodomestici, i detentoripotranno rivolgersi al servizio pubblico preposto o airivenditori. Risparmiare e rispettare l’ambiente • Installare l’apparecchio in un ambiente fresco e ben aerato,proteggerlo dall’esposizione diretta ai raggi solari, nondisporlo vicino a fonti di calore.• Per introdurre o estrarre gli alimenti, aprire le portedell’apparecchio il più brevemente possibile. Ogni aperturadelle porte causa un notevole dispendio di energia.• Non riempire con troppi alimenti l’apparecchio: per una buonaconservazione, il freddo deve poter circolare liberamente. Sesi impedisce la circolazione, il compressore lavoreràcontinuamente.• Non introdurre alimenti caldi: alzerebbero la temperaturainterna costringendo il compressore a un grosso lavoro, congrande spreco di energia elettrica.• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( vedi

Manutenzione ); uno spesso strato di ghiaccio rende piùdifficile la cessione di freddo agli alimenti e fa aumentare ilconsumo di energia. Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonareall’Assistenza (vedi Assistenza), controllare che non si tratti di unproblema facilmente risolvibile aiutandosi con il seguente elenco.La spia verde ALIMENTAZIONE non si accende.• La spina non è inserita nella presa della corrente o nonabbastanza da fare contatto, oppure in casa non c’è corrente.La spia ALLARME sempre accesa.• La porta non è ben chiusa o viene aperta di continuo.• La porta viene aperta molto spesso.• La manopola REGOLAZIONE DELLA TEMPERATURA non è inposizione corretta.Il motore funziona di continuo.• La manopola REGOLAZIONE DELLA TEMPERATURA è inposizione SUPER (congelamento rapido): la spia gialla SUPERFREEZE è accesa ( vedi Descrizione.

). • La porta non è ben chiusa o viene aperta di continuo.• La temperatura dell’ambiente esterno è molto alta.• Lo spessore della brina supera i 2-3 mm ( vedi Manutenzione

). L’apparecchio emette molto rumore.• L’apparecchio non è stato installato ben in piano ( vedi

. • L’apparecchio è stato installato tra mobili o oggetti che vibranoed emettono rumori.• Il gas refrigerante interno produce un leggero rumore anchequando il compressore è fermo: non è un difetto, è normale.20
