BEDIENUNGSANLEITUNG NUIAA 12 INDESIT

Gebrauchsanleitungen, 1

Beschreibung Ihres Gerätes, 9

Wechsel des Türanschlags, 15

Inbetriebsetzung und Gebrauch, 26

Wartung und Pflege, 27

Vorsichtsmaßregeln und Hinweise, 28

Störungen und Abhilfe, 28

Gebrauchsanleitungen

Kundendienst Bevor Sie sich an den Kundendienst wenden: • Prüfen Sie, ob die Störung selbst behoben werden kann (

siehe Störungen und Abhilfe

). • Sollte trotz aller Kontrollen das Gerät nicht funktionieren undder von Ihnen festgestellte Fehler weiter bestehen bleiben,dann fordern Sie bitte den nächstgelegenen technischenKundendienst an und teilen Sie dort zusammen mit IhrerFehlerbeschreibung folgende Daten mit:Geben Sie bitte Folgendes an:• die Art der Störung• das Gerätemodell (Mod.)• die Modellnummer (S/N).Entnehmen Sie diese Daten bitte dem Typenschild (befindlich imKühlraum unten links).Beauftragen Sie auf keinen Fall einen nicht befugtenKundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen. Service Voordat u de Servicedienst belt: • Controleer of u de storing niet zelf kunt oplossen ( zie

Storingen en oplossingen

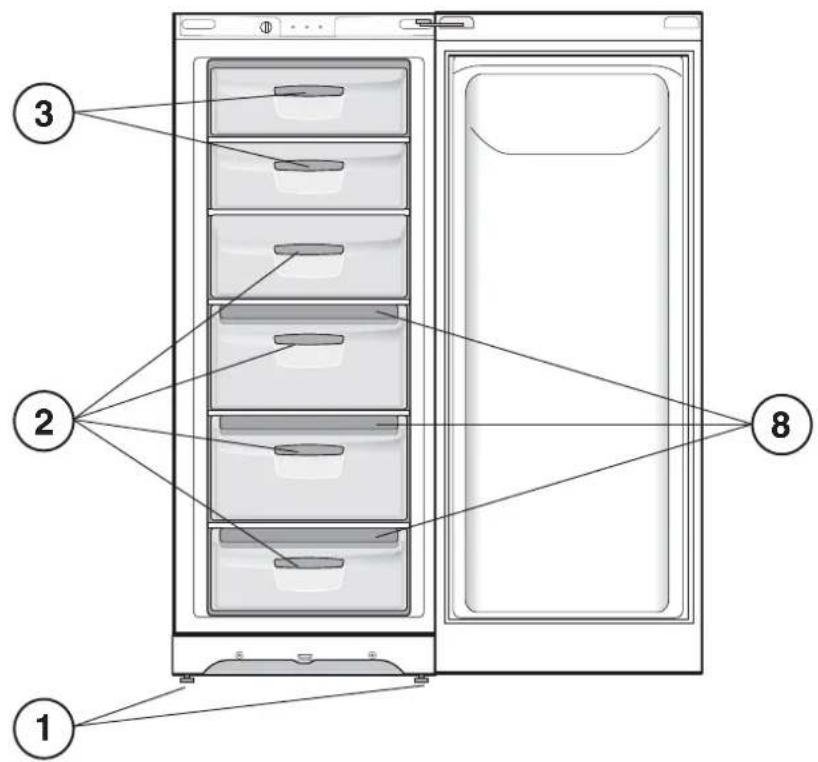

Beschreibung Ihres Gerätes

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle.

Demnach ist es möglich, dass die Abbildung Details enthält,

über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer

Komponenten ersehen Sie auf nachfolgender Seite.

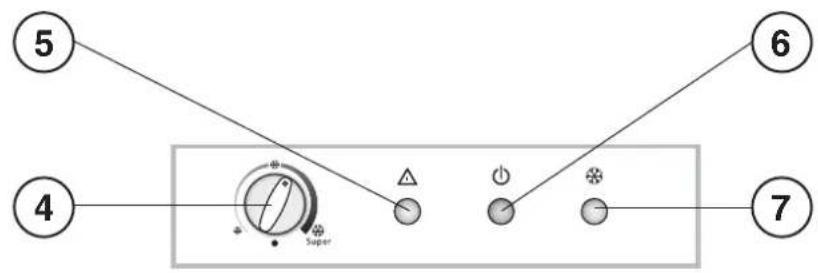

3 Fach zum GEFRIEREN und LAGERN

4 TEMPERATURSCHALTER

5 Kontrollleuchte ALARM

6 Kontrollleuchte STROMVERSORGUNG

* Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

Wechsel des Türanschlags

! ! ! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältigaufzubewahren, um sie jederzeit zu Rate ziehen zu können.Sorgen Sie dafür, dass sie im Falle eines Umzugs oderÜbergabe an einen anderen Benutzer das Gerät stets begleitet,damit auch der Nachbesitzer die Möglichkeit hat, diese zu Ratezu ziehen. ! !

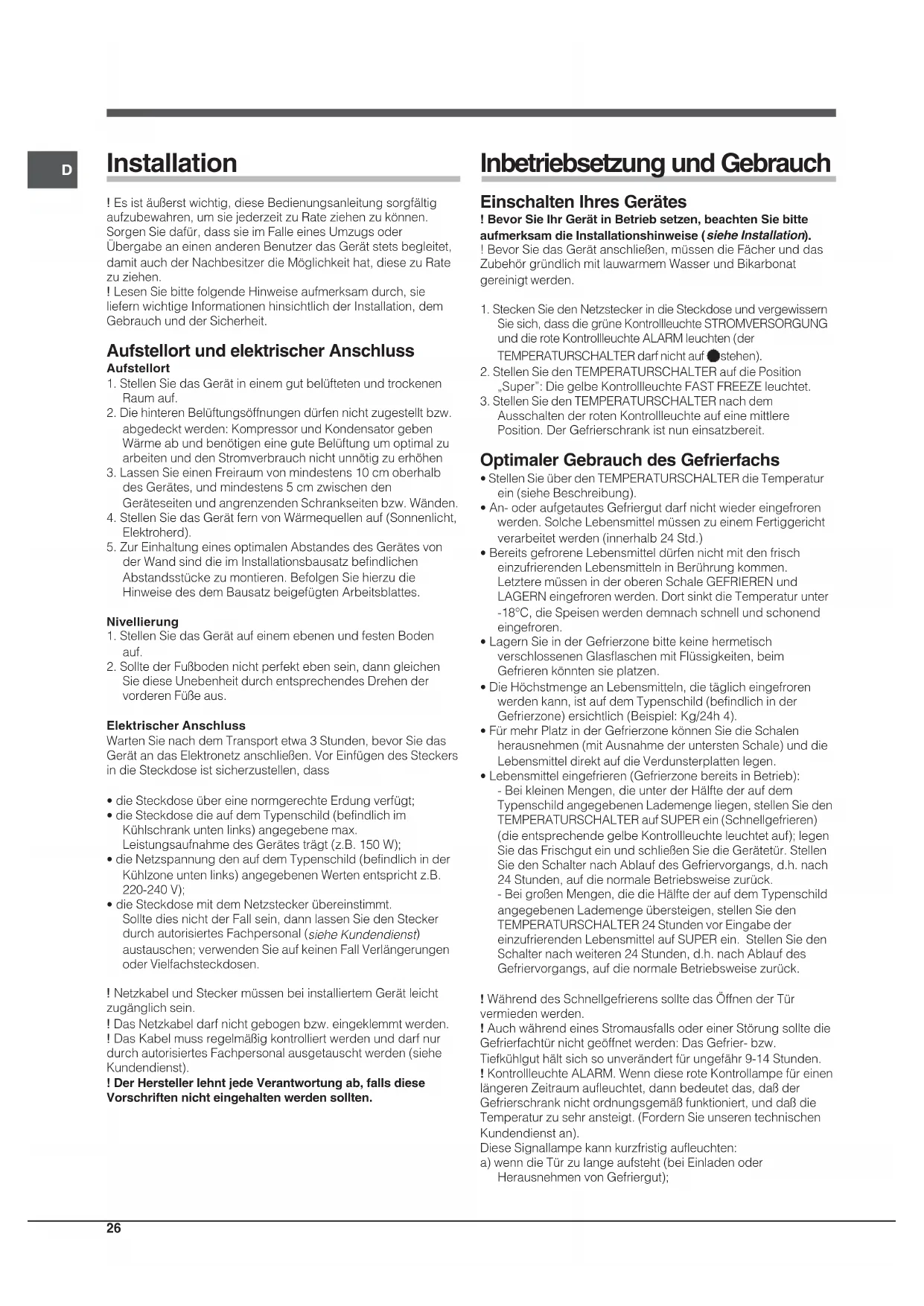

! ! ! Lesen Sie bitte folgende Hinweise aufmerksam durch, sieliefern wichtige Informationen hinsichtlich der Installation, demGebrauch und der Sicherheit. Aufstellort und elektrischer Anschluss Aufstellort1. Stellen Sie das Gerät in einem gut belüfteten und trockenenRaum auf.2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw.abgedeckt werden: Kompressor und Kondensator gebenWärme ab und benötigen eine gute Belüftung um optimal zuarbeiten und den Stromverbrauch nicht unnötig zu erhöhen3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalbdes Gerätes, und mindestens 5 cm zwischen denGeräteseiten und angrenzenden Schrankseiten bzw. Wänden.4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht,Elektroherd).5. Zur Einhaltung eines optimalen Abstandes des Gerätes vonder Wand sind die im Installationsbausatz befindlichenAbstandsstücke zu montieren. Befolgen Sie hierzu dieHinweise des dem Bausatz beigefügten Arbeitsblattes.Nivellierung1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf. 2. Sollte der Fußboden nicht perfekt eben sein, dann gleichenSie diese Unebenheit durch entsprechendes Drehen dervorderen Füße aus.Elektrischer AnschlussWarten Sie nach dem Transport etwa 3 Stunden, bevor Sie dasGerät an das Elektronetz anschließen. Vor Einfügen des Steckersin die Steckdose ist sicherzustellen, dass• die Steckdose über eine normgerechte Erdung verfügt;• die Steckdose die auf dem Typenschild (befindlich imKühlschrank unten links) angegebene max.Leistungsaufnahme des Gerätes trägt (z.B. 150 W);• die Netzspannung den auf dem Typenschild (befindlich in derKühlzone unten links) angegebenen Werten entspricht z.B.220-240 V);• die Steckdose mit dem Netzstecker übereinstimmt.Sollte dies nicht der Fall sein, dann lassen Sie den Steckerdurch autorisiertes Fachpersonal ( siehe Kundendienst

) austauschen; verwenden Sie auf keinen Fall Verlängerungenoder Vielfachsteckdosen. ! !

! ! ! Netzkabel und Stecker müssen bei installiertem Gerät leichtzugänglich sein. ! !

! ! ! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! !

! ! ! Das Kabel muss regelmäßig kontrolliert werden und darf nurdurch autorisiertes Fachpersonal ausgetauscht werden (sieheKundendienst).! Der Hersteller lehnt jede Verantwortung ab, falls dieseVorschriften nicht eingehalten werden sollten. Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes ! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitteaufmerksam die Installationshinweise ( siehe Installation

). ! Bevor Sie das Gerät anschließen, müssen die Fächer und dasZubehör gründlich mit lauwarmem Wasser und Bikarbonatgereinigt werden.1. Stecken Sie den Netzstecker in die Steckdose und vergewissernSie sich, dass die grüne Kontrollleuchte STROMVERSORGUNGund die rote Kontrollleuchte ALARM leuchten (derTEMPERATURSCHALTER darf nicht auf stehen).2. Stellen Sie den TEMPERATURSCHALTER auf die Position„Super”: Die gelbe Kontrollleuchte FAST FREEZE leuchtet.3. Stellen Sie den TEMPERATURSCHALTER nach demAusschalten der roten Kontrollleuchte auf eine mittlerePosition. Der Gefrierschrank ist nun einsatzbereit. Optimaler Gebrauch des Gefrierfachs • Stellen Sie über den TEMPERATURSCHALTER die Temperaturein (siehe Beschreibung).• An- oder aufgetautes Gefriergut darf nicht wieder eingefrorenwerden. Solche Lebensmittel müssen zu einem Fertiggerichtverarbeitet werden (innerhalb 24 Std.)• Bereits gefrorene Lebensmittel dürfen nicht mit den frischeinzufrierenden Lebensmitteln in Berührung kommen.Letztere müssen in der oberen Schale GEFRIEREN undLAGERN eingefroren werden. Dort sinkt die Temperatur unter-18°C, die Speisen werden demnach schnell und schonendeingefroren.• Lagern Sie in der Gefrierzone bitte keine hermetischverschlossenen Glasflaschen mit Flüssigkeiten, beimGefrieren könnten sie platzen.• Die Höchstmenge an Lebensmitteln, die täglich eingefrorenwerden kann, ist auf dem Typenschild (befindlich in derGefrierzone) ersichtlich (Beispiel: Kg/24h 4).• Für mehr Platz in der Gefrierzone können Sie die Schalenherausnehmen (mit Ausnahme der untersten Schale) und dieLebensmittel direkt auf die Verdunsterplatten legen.• Lebensmittel eingefrieren (Gefrierzone bereits in Betrieb):- Bei kleinen Mengen, die unter der Hälfte der auf demTypenschild angegebenen Lademenge liegen, stellen Sie denTEMPERATURSCHALTER auf SUPER ein (Schnellgefrieren)(die entsprechende gelbe Kontrollleuchte leuchtet auf); legenSie das Frischgut ein und schließen Sie die Gerätetür. StellenSie den Schalter nach Ablauf des Gefriervorgangs, d.h. nach24 Stunden, auf die normale Betriebsweise zurück.- Bei großen Mengen, die die Hälfte der auf dem Typenschildangegebenen Lademenge übersteigen, stellen Sie denTEMPERATURSCHALTER 24 Stunden vor Eingabe dereinzufrierenden Lebensmittel auf SUPER ein. Stellen Sie denSchalter nach weiteren 24 Stunden, d.h. nach Ablauf desGefriervorgangs, auf die normale Betriebsweise zurück.! Während des Schnellgefrierens sollte das Öffnen der Türvermieden werden.! Auch während eines Stromausfalls oder einer Störung sollte dieGefrierfachtür nicht geöffnet werden: Das Gefrier- bzw.Tiefkühlgut hält sich so unverändert für ungefähr 9-14 Stunden.! Kontrollleuchte ALARM. Wenn diese rote Kontrollampe für einenlängeren Zeitraum aufleuchtet, dann bedeutet das, daß derGefrierschrank nicht ordnungsgemäß funktioniert, und daß dieTemperatur zu sehr ansteigt. (Fordern Sie unseren technischenKundendienst an).Diese Signallampe kann kurzfristig aufleuchten:a) wenn die Tür zu lange aufsteht (bei Einladen oderHerausnehmen von Gefriergut);D

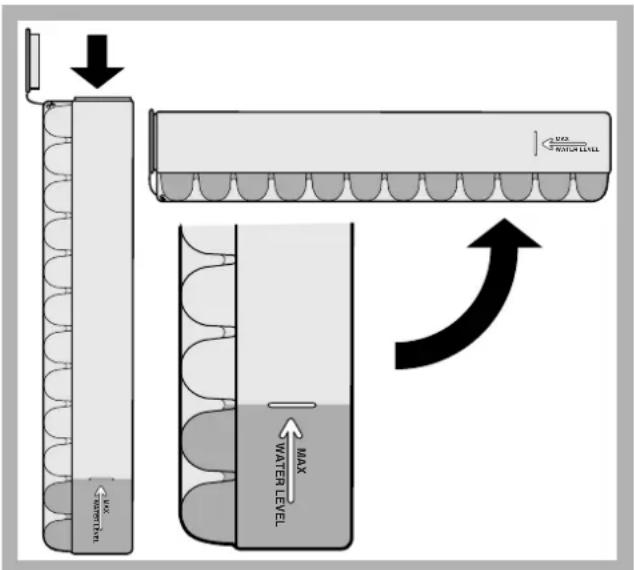

27 b) wenn der Reglerknopf auf "Super" eingestellt wird.In diesen beiden Fällen bedeutet das Aufleuchten derSignallampe weder eine Anomalie noch einen Defekt desGefrierschrankes.Eisschale Ice 3

* . Dank der Positionierung dieses Behälters oben an den Schalender Gefrierzone ist größere Ergonomie und Sauberkeitgewährleistet: Die Berührung mit dem gelagerten Gefriergut wirdvermieden, wie auch ein Verschütten von Wasser beim Füllen desBehälters (ein entsprechender Verschluss, mit dem die Öffnungnach Füllen verschlossen werden kann, wird mitgeliefert).1. Ziehen Sie die Eiswürfelschale nach oben hin herausVergewissern Sie sich, dass die Schale ganz leer ist undfüllen Sie sie durch die entsprechende Öffnung.2. Die angezeigte Füllmenge bitte nicht überschreiten (MAXWATER LEVEL). Zu viel Wasser behindert das Herausnehmender Eiswürfel (in einem solchen Fall warten Sie, bis das Eisschmilzt und entleeren Sie die Schale).3. Drehen Sie die Schale um 90°: das Wasser läuft in dieeinzelnen, durch kleine Adern verbundenen Formen ( siehe

4. Schließen Sie die Öffnung mit dem mitgelieferten Deckel.Fügen Sie die Schale oben in den entsprechenden Sitz einund lassen Sie sie nach unten gleiten.5. Die geformten Eiswürfel (Mindestzeit ca. 8 Std.) können durchleichtes Aufschlagen des Behälters auf ein harte Oberflächegelöst werden, um sie dann durch die Öffnungherausrutschen zu lassen.WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vomStromnetz getrennt werden:1. Drehen Sie den Schalter TEMPERATURSCHALTER auf , 2. und ziehen Sie den Netzstecker aus der Steckdose. Reinigung Ihres Gerätes • Das Gehäuse des Gerätes, außen und innen, sowie dieTürdichtungen können mit einem mit Wasser und Bikarbonatoder einer milden Spüllauge getränkten Schwamm gereinigtwerden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oderAmmoniak.• Das Zubehör kann herausgenommen und in einer warmenSpüllauge gereinigt werden. Anschließend sorgfältig klarspülenund trockenreiben.• Auf der Geräterückseite könnte sich Staub ablagern. Dieserkann vorsichtig mit dem langen Rohrstutzen des auf einegeringe Leistung eingestellten Staubsaugers entfernt werden,jedoch nicht ohne das Kühlgerät vom Stromnetz getrennt zuhaben. Vermeidung von Schimmelpilz- und

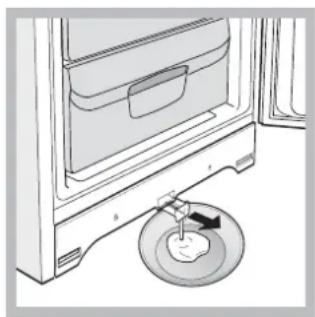

Geruchsbildung • Das Gerät wurde mit hygienischen Materialien gefertigt, diekeine Gerüche übertragen. Um diese Eigenschaft nicht zuverlieren, sind die Lebensmittel stets gut verschlossen bzw.verpackt zu lagern. Hierdurch wird auch die Bildung vonFlecken vermieden.• Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sieden Innenraum und lassen Sie die Gerätetür offenstehen. Abtauen Ihres Gerätes ! Verfahren Sie hierzu wie nachstehend beschrieben.Beschleunigen Sie diesen Prozess nicht durch Einsatz vonanderen Gegenständen als den mitgelieferten Schaber (nicht beiallen Modellen). Sie könnten das Gerät beschädigen.Ist die Reifschicht jedoch zu dick, muss manuell abgetaut werden:1. Stellen Sie einen Tag vorher den TEMPERATURSCHALTER aufSUPER ein (die gelbe Kontrollleuchte SUPERFREEZE leuchtet),um das Gefriergut noch tiefer zu kühlen.2. Stellen Sie nach 24 Stunden den TEMPERATURSCHALTER auf : 3. Wickeln Sie das Gefrier- bzw. Tiefkühlgut dicht ein und legen Siees in einen anderen Tiefkühlschrank oder bewahren Sie es aneinem ähnlich kalten Ort auf.4. Lassen Sie die Gerätetür offen stehen, bis der Reif völligaufgetaut ist. Dies kann durch Einstellen eines Topfes mitwarmem Wasser beschleunigt werden.5. Einige Modelle sind mit dem DRAIN SYSTEM, das dasTauwasser nach außen ableitet, ausgestattet. Lassen Sie dasTauwasser darüber in eine Schale laufen ( siehe Abbildung

). 6. Reinigen Sie die Gefrierzone gründlich und trocknen Sie siesorgfältig aus, bevor Sie das Gerät wieder einschalten.7. Warten Sie bitte 2 Stunden, bis die idealen Gefrierbedingungenwieder gegeben sind, bevor Sie das Gefriergut in dieGefrierzone geben.28

D Vorsichtsmaßregeln und

Hinweise ! Das Gerät wurde nach den strengsten internationalenSicherheitsvorschriften entworfen und gebaut. NachstehendeHinweise werden aus Sicherheitsgründen geliefert und solltenaufmerksam gelesen werden.Dieses Gerät entspricht den folgenden EG-Richtlinien:-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgendenÄnderungen- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit)und nachfolgenden Änderungen.- 2002/96/CE. Allgemeine Sicherheit • Dieses Gerät ist für den nicht professionellen Einsatz imprivaten Haushalt bestimmt.• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zuverwenden, und nur von Erwachsenen gemäß den Hinweisender vorliegenden Gebrauchsanleitungen zu benutzen.• Der Kühl-/ und Gefrierkombi darf nicht im Freien aufgestelltwerden, auch nicht, wenn es sich um einen geschützten Platzhandelt. Es ist gefährlich, das Gerät Gewittern und Unwetternauszusetzen.• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auchnicht mit nassen oder feuchten Händen oder Füßen.• Berühren Sie nicht den Rückwandverdampfer:es besteht Verletzungsgefahr.• Ziehen Sie den Gerätestecker nicht am Netzkabel aus derSteckdose, sondern nur am Stecker selbst.• Vor allen Reinigungs- und Wartungsmaßnahmen muss derNetzstecker gezogen werden. Es genügt nicht, denTEMPERATURSCHALTER auf Position (Gerät ausgeschaltet)zu drehen, um jeglichen Stromkontakt auszuschließen.• Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerätselbst zu reparieren.• Verwenden Sie im Innern der Gefriergutlagerfächer bitte keinescharfen oder spitzen Gegenstände oder Elektrogeräte,sondern nur die vom Hersteller erlaubten Hilfsmittel.• Eiswürfel nicht sofort in den Mund nehmen.• Dieses Gerät ist nicht zur Verwendung durch Personen(einschließlich Kinder) mit eingeschränkten körperlichen,geistigen oder Wahrnehmungsfähigkeiten oder aber ohneausreichende Erfahrung und Kenntnis geeignet, es sei dennunter Aufsicht oder Anleitung durch eine für ihre Sicherheitverantwortliche Person. Kinder sind zu beaufsichtigen, um zuverhindern, dass sie mit dem Gerät spielen.”• Verpackungsmaterial ist kein Spielzeug für Kinder. Entsorgung • Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalenVorschriften, Verpackungsmaterial kann wiederverwertet werden.• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- undElektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgerätenicht über den herkömmlichen Haushaltsmüllkreislauf entsorgtwerden. Altgeräte müssen separat gesammelt werden, um dieWiederverwertung und das Recycling der beinhalteten Materialienzu optimieren und die Einflüsse auf die Umwelt und dieGesundheit zu reduzieren. Das Symbol „durchgestricheneMülltonne” auf jedem Produkt erinnert Sie an Ihre Verpflichtung,dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.Endverbraucher können sich an Abfallämter der Gemeindenwenden, um mehr Informationen über die korrekte Entsorgungihrer Elektrohaushaltsgeräte zu erhalten. Energie sparen und Umwelt schonen • Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raumauf, nicht direkt in der Sonne oder in der Nähe vonWärmequellen.• Öffnen Sie die Gerätetür so kurz wie möglich, wenn SieLebensmittel lagern oder herausnehmen.Bei jeder Türöffnung geht wertvolle Energie verloren.• Das Gerät sollte nicht überladen werden:Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulierenkönnen. Die Behinderung der Zirkulation hat zur Folge, dassder Kompressor ständig arbeitet.• Stellen Sie keine warmen Speisen in das Gerät: sie würdendie Temperatur erheblich erhöhen und den Kompressor zueiner höheren Leistung zwingen, was eine unnötigeVerschwendung an Energie bedeutet.• Sobald sich Eis bildet, muss das Gerät abgetaut werden (

siehe Wartung ), eine dicke Eisschicht erschwert dieKälteübertragung auf das Kühlgut und erhöht denStromverbrauch.• Halten Sie die Dichtungen stets effizient und sauber, damit sieordnungsgemäß an den Türen anhaften und die Kälte nichtentweichen lassen ( siehe Wartung

Störungen und Abhilfe Gerätestörung: Bevor Sie sich an den Technischen Kundendienstwenden ( siehe Kundendienst ), vergewissern Sie sich bitte zuerst,ob es sich um eine Kleinigkeit handelt, die Sie selbst behebenkönnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.Die grüne Kontrollleuchte STROMVERSORGUNG leuchtetnicht.• Der Netzstecker steckt nicht in der Steckdose, oder er sitztnicht fest, so dass kein Kontakt hergestellt wird; oder esbesteht ein Stromausfall.Die Kontrollleuchte ALARM ist immer eingeschaltet.• Die Tür ist nicht richtig geschlossen oder wird dauernd geöffnet.• Die Tür wird sehr oft geöffnet.• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.Der Motor läuft ununterbrochen.• Der TEMPERATURSCHALTER steht auf der Position „FastFreeze” (Schnellgefrieren): Die gelbe Kontrollleuchte FASTFREEZE ist eingeschaltet ( siehe Beschreibung

). • Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.• Die Umgebungstemperatur ist sehr hoch.• Die Reifschicht ist stärker als 2-3 mm ( siehe Wartung

). Das Betriebsgeräusch ist zu stark.• Das Gerät wurde nicht eben aufgestellt ( siehe Installation

. • Das Gerät wurde zwischen Möbelteilen oder Gegenständenaufgestellt, die vibrieren und daher zur Geräuschbildung IhresGerätes beitragen.• Das Kühlmittel verursacht ein leises Geräusch auch wenn derKompressor nicht arbeitet: dies ist kein Fehler sondern ganznormal.NL
