Tipo di prodotto	Frigorifero
Marca	Fagor
Modello	FFK1677X
Alimentazione	220-240 V, 50 Hz (presa di terra)
Funzione raffreddamento rapido	Sì (6 ore alla temperatura più fredda)
Funzione vacanza	Sì (funzionamento a 9°C per risparmio energetico)
Blocco bambini	Sì (blocco dei comandi)
Allarme porta aperta	Sì (dopo 1 minuto)
Ghiacciaia	Accessorio (20 cubetti di ghiaccio)
Filtro al carbone	Sì (sostituzione ogni 6 mesi)
Illuminazione interna	Lampadina E14, 15/25 W, 220-240 V
Inversione del senso di apertura della porta	Possibile
Livellamento	Piedini regolabili (inclinazione verso il retro)
Refrigerante	R600A
Manutenzione interna	Acqua e bicarbonato, spugna non abrasiva
Manutenzione griglia posteriore	Aspirazione una volta all'anno
Sostituzione lampadina	Scollegare, rimuovere riflettore, sostituire con lampadina identica

Domande frequenti - FFK1677X FAGOR

Come invertire il senso di apertura della porta?

Scollegare l'apparecchio, svuotarlo, adagiarlo delicatamente sul pavimento. Allentare le viti della cerniera superiore, scollegare il connettore, rimuovere la porta. Rimuovere il pannello dei comandi, praticare un taglio per il cavo dall'altro lato, rimettere il pannello. Cambiare la posizione dell'asse sulla cerniera inferiore e posizionarla dall'altro lato. Avvitare la maniglia ruotata di 180°. Riposizionare la porta, fissare la cerniera superiore. Consultare il manuale per i dettagli.

Come attivare la funzione vacanza?

Premere il tasto ECO fino a quando l'indicazione ECO appare sul display. Il frigorifero funzionerà a 9°C per ridurre il consumo energetico e gli odori. Assicurarsi che la porta sia chiusa.

Cosa fare in caso di blackout?

Aprire la porta del frigorifero il meno possibile per mantenere la temperatura il più a lungo possibile. Non ricongelare gli alimenti scongelati.

Come pulire l'interno del frigorifero?

Lavare l'interno con acqua e bicarbonato utilizzando una spugna o un panno. Non utilizzare macchine a vapore, solventi o detergenti abrasivi.

Come sostituire la lampadina interna?

Scollegare l'apparecchio. Rimuovere il riflettore premendo sulla linguetta. Togliere la lampadina bruciata e sostituirla con una lampadina dello stesso tipo: E14, 220-240 V, 15/25 W. Rimettere il riflettore.

Come utilizzare la ghiacciaia?

Estrarre il cassetto, poi i 5 contenitori interni. Riempirli d'acqua e rimetterli in posizione senza versare acqua. Riposizionare la ghiacciaia nel suo alloggiamento. Dopo 24 ore, i cubetti di ghiaccio sono pronti.

Come regolare la temperatura?

Utilizzare i tasti + o -, o girare la manopola per selezionare la temperatura desiderata. Per visualizzare la temperatura reale, premere per 5 secondi i tasti di regolazione.

Come attivare il blocco dei comandi?

Premere il tasto di blocco (di solito un tasto con l'icona del lucchetto) per 3 secondi. Il display mostra l'icona del lucchetto. Per sbloccare, ripetere l'operazione.

Cosa fare se suona l'allarme di porta aperta?

Chiudere la porta del frigorifero. L'allarme si attiva dopo 1 minuto di apertura per evitare la perdita di freddo e il consumo energetico.

Come sostituire il filtro al carbone?

Premere sulla linguetta per rimuovere la protezione. Separare il filtro dal coperchio, rimuovere le linguette di protezione del nuovo filtro. Premere sul display BIOFILTER fino a sentire un clic. La scala di durata si colorerà. Rimettere in posizione.

MANUALE UTENTE FFK1677X FAGOR

Coloque a porta (1.4.11)

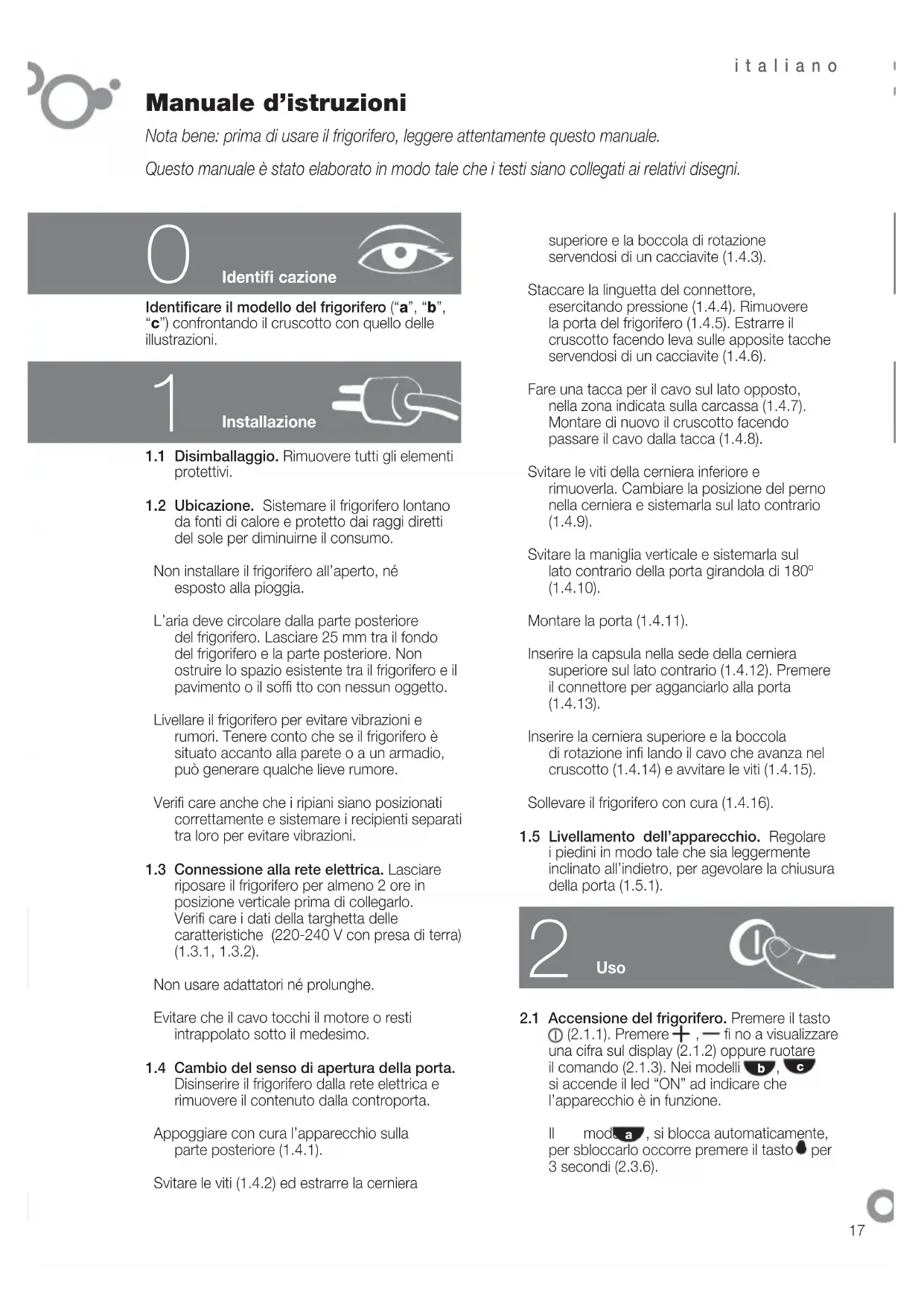

Manuale d'istruzioni

Nota bene: prima di usare il frigorifero, leggere attendamente quello manuale.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Identificazione

Identificare il modello del frigorifero ("a", "b", "c") confrontando il crucotto con quello delle illustrazioni.

1

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Ubicazione. Sistemare il frigorifero lontano da fonti di calore e protetto dai raggi diretti del sole per diminuirne il consumo.

Non installare il frigorifero all'aperto, né esposto alla pioggia.

L'aria deve circolare alla parte posteriore del frigorifero. Lasciare 25 mm tra il fondo del frigorifero e la parte posteriore. Non ostruire lo spazio esistente tra il frigorifero e il pavimento o il soffi tto con nessun oggetto.

Livellare il frigorifero per evitare vibrazioni e rumori. Tenere conto che se il frigorifero è situato accanto alla parete o a un armadio, cui generate quello lieve rumore.

Verifi care ancche i ripiani siano posizionati correttamente e sistemare i recipienti separati tra loro per evitare vibrazioni.

1.3 Connessione alla rete elettrica. Lasciare riposare il frigorifero per almeno 2 ore in posizione verticale prima di collegarlo. Verifi care i dati della targhetta delle caratteristiche (220-240 V con presa di terra) (1.3.1, 1.3.2).

Non usare adattatori né prolonghe.

Evitare che il cavo tocchi il motore o resti intrappolato sotto il medesimo.

1.4 Cambio del senso di aperture della porta. Disinserire il frigorifero alla rete elettrica e rimuovere il contento alla controporta.

Appoggiare con cura l'apparecchio sulla parte posteriore (1.4.1).

Svitare le viti (1.4.2) ed estrarre la cerniera

superiore e la boccola di rotazione servendosi di un cacciavite (1.4.3).

Staccare la linguetta del connettore, esercitando pressione (1.4.4). Rimuovere la porta del frigorifero (1.4.5). Estrarre il cruscotto facendo leva sulle apposite tacche servendosi di un cacciavite (1.4.6).

Fare una taccap er il cavo sul lato opposto, nella zona indicata sulla carcassa (1.4.7). Montare di nuovo il crusotto facendo passare il cavo alla tacca (1.4.8).

Svitare le viti della cerniera inferiore e rimuoverla. Cambiare la posizione del perno nella cerniera e sistemarla sul lato contrario (1.4.9).

Svitare la maniglia verticale e sistemarla sul lato contrario della porta girandola di 180^ (1.4.10).

Montare la porta (1.4.11).

Inserire la capsula nella sede della cerniera superiore sul lato contrario (1.4.12). Premere il connettore per agganciarlo alla porta (1.4.13).

Inserire la cerniera superiore e la boccola di rotazione infi lando il cavo che avanza nel cruscotto (1.4.14) e avvitare le viti (1.4.15).

Sollevare il frigorifero con cura (1.4.16).

1.5 Livellamento dell'apparecchio. Regolare i piedini in modo tale che sie leggermente inclinato all'indietro, per agevolare la chiusura della porta (1.5.1).

2

Uso

2.1 Accensione del frigorifero. Premere il tasting (2.1.1). Premere +, - fi no a visualizzare una cifra sul display (2.1.2) oppure ruotare il lavoro (2.1.3). Nei modelli b, ci accende il led "ON" ad indicate che l'apparecchio è in funzione.

I mod a, si blocca automaticamente, per sbloccarlo occorre premere il tasting per 3 secondi (2.3.6).

2.2 Impostazione della temperatura. Premere i tasti T^ + ,T(2.2.1) .Premere (2.2.2),oppure ruotare il commando (2.2.3). Una volta impostata la temperatura richiesta, è possibile conoscere la temperatura reale premendo per 5 secondi tasti T^ + ,T^- (2.2.4)，+0-(2.2.5).La temperatura lampeggia. Il modello c non dispone di questa funzione.

Raccomandazione: La temperatura consigliata per il frigorifero è di e. E consigliabile mantenerlo sempre tra gradi.

Non bisogna dimenticare che la temperatura all'interno dipende alla temperatura ambiente, dall'ubicazione e alla frequenza dell'apertura delle porte.

2.3 Funzioni del frigorifero.

Funzione raffreddamento rapido: Questa funzione attiva per 6 ore la temperatura più fredda nel frigorifero. Si consiglia di attivarla quando si mette in frigorifero una gran quantità di alimenti. Per attivarla e disattivarla: Premere (2.3.1) o SPER 2.3.3), nel modello sul display compare SC perché la funzione è attivata.

Funzione Vacanza: E indicata in caso di assenza prolongata. La temperature del frigoriferro resta a 9 gradi, evitando lo sviluppo di cattivi odori e mantenendo un consumo molto basso.

Per attivarla e disattivarla: Premere il tasto ECO fi no a visualizzare ECG display (2.3.4) oppure premere il tasto , sul display compare HO辖区内 la funzione è attenuata (2.3.5). Il modello non dispone di questa funzione.

Avverenza: Per il corretto funzionamento della funzione Vacanza, la porta del frigorifero deve essere chiusa.

Blocco: funzione individata per evitare l'alterazione occidentale della regolazione dell'apparecchio o la manomissione da parte dei bambini. Sul display compare l'icona fi nché è attivato il blocco. Premere (2.3.6) o (2.3.7). Sul display compare la dicitura alternata alla visualizzazione normale nelle le funzioni è attivata. Il modello non disponete di questa funzione.

2.4 Distribuzione degli alimenti. All'interno del frigorifero la temperature non è uniforme. Alcune zone sono più fredde di altre. Gli alimenti devono essere riposti nella zona più adatta per garantirne la corretta conservazione (2.4.1):

1. Burro.

2. Antipasti, formaggi, yoghurt, panna, salse, uova.

3. Bottiglie, latte.

4. Carne, volatili, cacciagione e pesce crudi, salumi.

5. Legumi e verdura.

6. Vacuum box (accessorio).

7. Ice maker (accessorio).

2.5 ICE MAKER. E un accessorio del frigorifero con il quale si possono ottenere fi no a 20 cubetti di ghiaccio. Se l'apparecchio ne è munito, estrarlo dal contentitore del frigorifero (2.5.1). Estrarre le 5 vaschette (2.5.2) e riempirle d'accua (2.5.3). Rimetterle aosto cercando di evitare la fuoriuscita dell'accua (2.5.4). Inserire con cura l'ice maker nel contentitore del frigorifero (2.5.5). Dopo 24 ore, i cubetti di ghiaccio sono pronti per l'uso.

2.6 Spegnimento del frigorifero. Premere ① per 3 secondi oppure premere—fi nché non si visualizza più alcuna temperatura sul display (2.6.1, 2.6.2) oppure ruotare il comando fi no alla posizione Off (2.6.3). Nei modelli b, ci spelne il led "On".

2.7 Consigli per l'uso.

Per un maggiore risparmio di energia, mantenere disinserito il ventilatore (2.7.1).
Non apriere la porta per più tempo di quanto sia necessario. Si ottiene così un uso più effici ciente del frigorifero e si evita l'augimento del consumo di energia.
Riporre i cibi in recipienti ermetici per evitare che si rinsecchiscano.

3

Manutenzione e pulizia

3.1 Pulizia dell'interno. Usare una spugnetta o un panno morbido imbevuto d'acqua e bicarbonato per pulire l'interno ed evitare la formazione di cattivi odori.

Non usare mai macchine pulenti a vapore, solventi o detergenti abrasivi.

3.2 Pulizia dell'esterno. Per la pulizia dei display non usare macchine pulenti a vapore.

Si consiglia di pulire la griglia posteriore una volta all'anno con un aspirapolvere.

3.3 Pulizia degli accessori. Non sono lavabili in lavastoviglie. Pulirli a mano con una spugnetta o un panno morbido.

3.4 Sostituzione della lampadina. Se si fonde la lampadina: disinserire il frigorifero. Rimuovere il coperchio premendo la linguetta (3.4.1) ed estrarre la lampadina guasta (3.4.2). Sostituirla con un'altra con lo stesso tipo di filettatura, E14, 220-240 V, 15/25 W o secondo l'indicazione riportata sull'apparecchio.

3.5 Sostituzione del fi Itro al carbone. Nel frigorifero cui assere incorpore un fi Itro al carbone che assorbhe gli odori di certi alimenti e trattiene i microrganismi (funghi e batteri) presenti nell'aria in circolazione.

Il fi Itro è attivo per un periodo di 6 anni. Trascorso quello periodo di tempo, si consiglia di sostituirlo con uno nuovo. La posizione del fi Itro varia a seconda del modello.

Per attivare il fi Itro: Premere la linguetta e rimuovere il coperchio (3.5.1). Rimuovere il fi Itro usato dal coperchio (3.5.2). Togliere i sigilli al fi Itro nuovo (3.5.3).

Premere il visore BIOFILTER fi no ad ascoltare un leggero scatto (3.5.4) e in pochi secondi la Scala della durata comincia a colorarsi. Inserire il fi ltro nella posizione originale.

I fi Itri esauriti e i ricambi devono essere conservati fuori alla portata dei bambini; l'ingestione in grandi quantità può essere pericolosa.

Non bagnare il fi Itro, dato che perderebbe tutte le sue proprieta.

Diagnosi

4.1 Porta aperta. Se si lascia aperta la porta per più di 1 minuto, si accende il segnale, sua un allarme e si spegne la luce del frigorifero (4.1.1, 4.1.2). L'allarme si disinserisce quando si chiude la porta.

4.2 Blackout.

Aprière la porta del frigorifero il meno possibile.

4.3 Rumorosità normale del frigorifero.

Il frigorifero può emettre un seri di rumori: è normale durante il funzionamento e non occorre preoccuparsi.

• Il gas refrigerante può provocare un borbottio quando circola nei circuiti.
• Il compressore più provocare ronzii e/o un leggero picchiettio, soprattutto quando si mette in funzione.
• Le dilatazioni o le contrazioni dei materiali utilizzati possono provocare crepitii o scricchioli.
• L'aria che fa circolare il ventilatore del vano congelatore più generare un leggero rumore di fondo.

Non intervenire sul frigorifero per cercare di ripararlo. Rivolgersi al Servizio di Assistenza Tecnica.

Sicurezza

• Fare attenuation a non danneggiare il circuito di raffreddamento.
• Non usare apparecchi elettrici all'interno del frigorifero, a meno che siano del tipo consigliato dal costruttore.
• Per accelerare il processo di scongelamento, non usare dispositivi meccanici o altri mezzi diversi da quelli consigliati dal costruttore.
• Questo apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con ridotte capacità fi siche, sensoriali o mentali o carenti di esperienza o di conoscenza, salvo in caso di supervisione dell'uso dell'apparecchio da parte di una persona responsable della loro sicurezza. I bambini devono essere sorvegliati per impedire che giochino con l'apparecchio.
• In caso di danneggiamento del cavo di alimentazione, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal costruttore, dal servizio postvendita o da personale quali cato.

Ambiente

Il frigorifero è stato progettato pensando alla tutela dell'ambiente.

Questo apparecchio funziona con refrigerante R600A, che non danneggia l'ambiente.

Rispettare l'ambiente. Per usare il frigorifero in modo effi ciente, impostare in agli vano la temperatura consigliata a seconda della funzione richiesta.

Disinserire il frigorifero o attivare la funzione Vacanze quando l'apparecchio non deve essere usato per un periodo di tempo prolongato. Si riduceosi il consumo e si risparnia energia.

Evitare di lasciare aperte le porte per più tempo del necessario, per non spreicare energia.

Gestione degli appearecchi elettrici ed elettronici usati.

indica che I'apparecchio non delve

esseregettato nei contentitori tradizionali per i rifi uti domestici.

Consegnare il frigorifero a un apposto centro di raccolta.

Il ricolaggio degli elettrodomestici evita consequences negative per la salute, l'ambiente e consente di risparmiare energia e risorse.

Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.
