MANUALE UTENTE GW14703 Gewiss

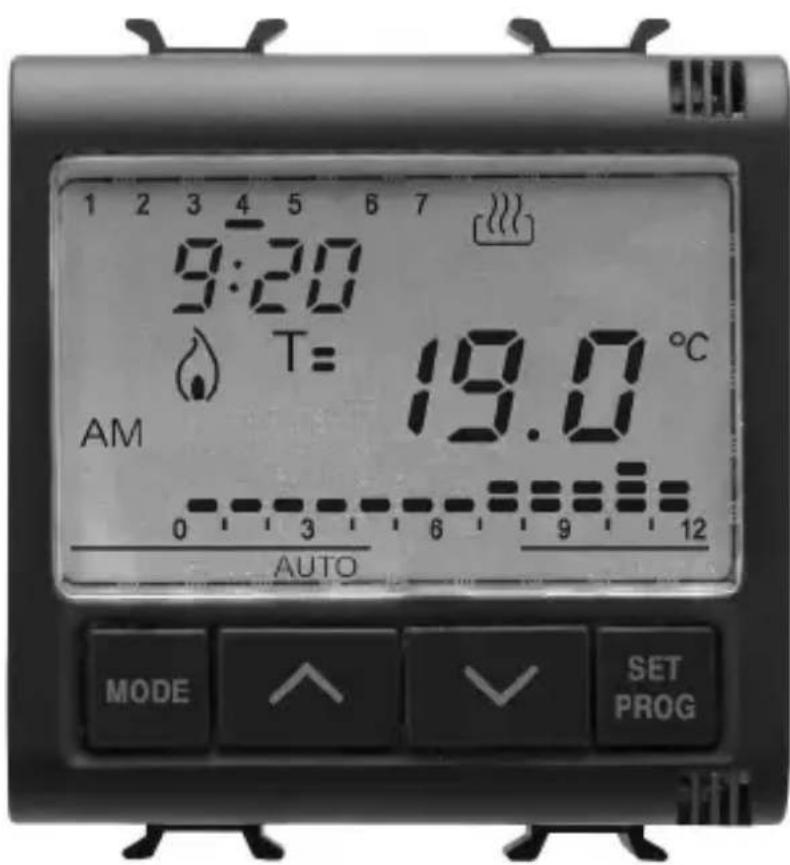

GW 10 703 GW 12 703 GW 14 703 Cronotermostato a relè da incasso Inset time-thermostat with relay Chronothermostat à relais, encastrable Cronotermostato de relé empotrado Relais-Zeitthermostat für Unterputzmontage2 Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle. I prodotti della gamma Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua. L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche. Attenzione - ImportanteI

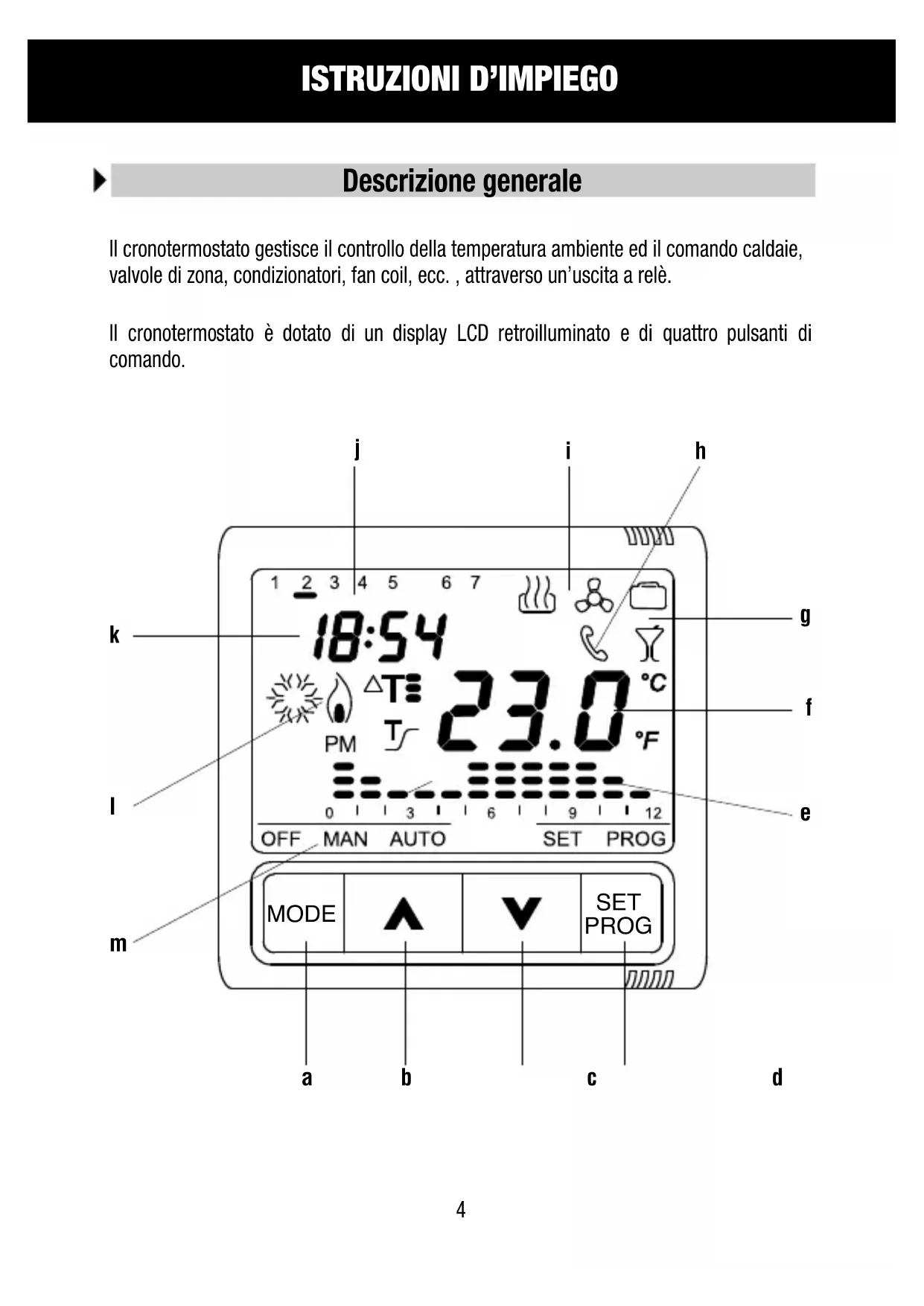

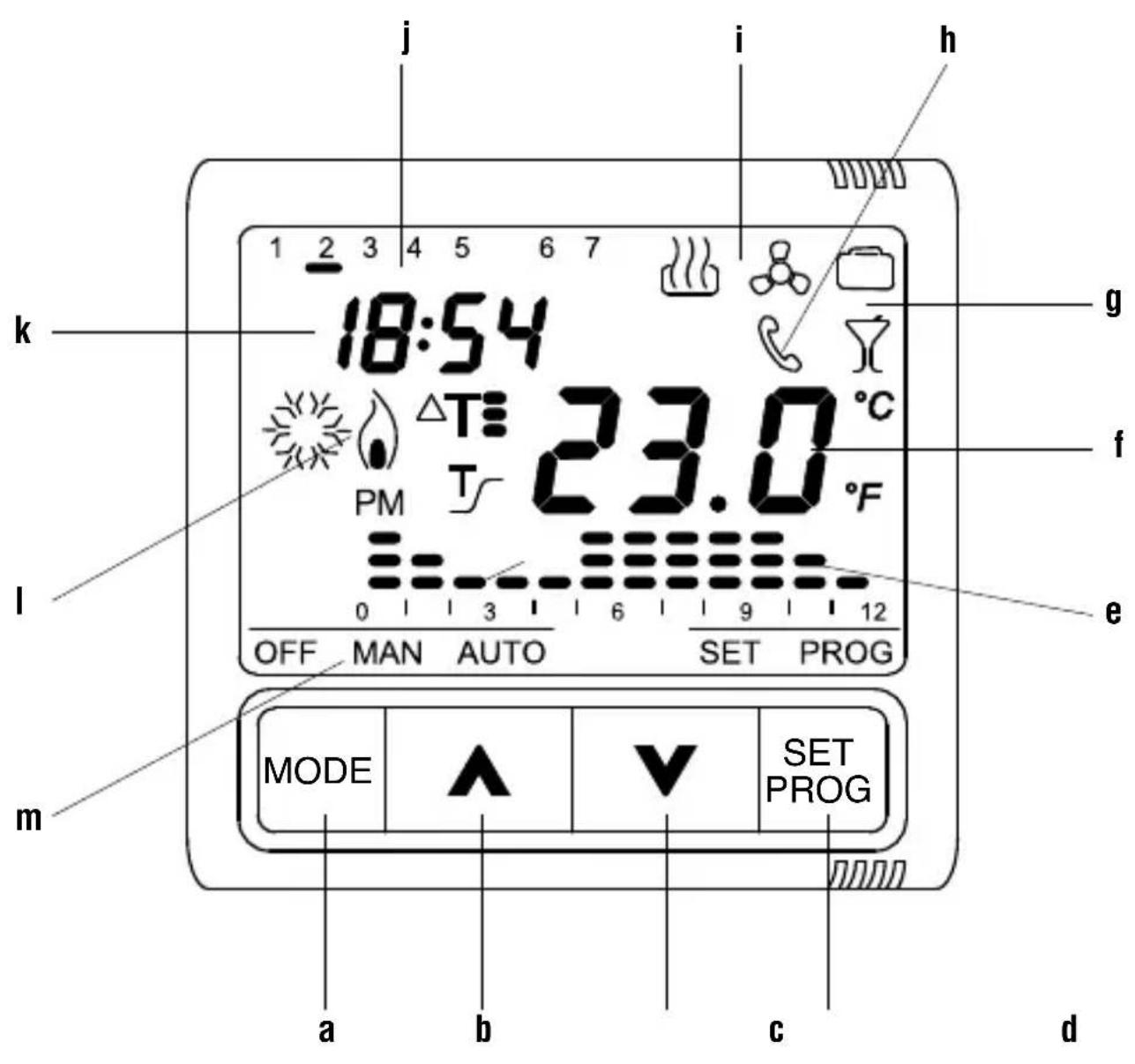

Descrizione generale Il cronotermostato gestisce il controllo della temperatura ambiente ed il comando caldaie, valvole di zona, condizionatori, fan coil, ecc. , attraverso un’uscita a relè. Il cronotermostato è dotato di un display LCD retroilluminato e di quattro pulsanti di comando. MODE SET PROG ab c d

MODE: selezione modalità MODE

Incremento/Selezione parametri

Decremento/Selezione parametri

SET/PROG: Impostazione programmi/Programmazione SET/PROG

Profilo programma giornaliero

Funzioni HOLIDAY e PARTY

Segnalazione attivazione via remotizzatore GSM

Tipo di funzionamento (riscaldamento/condizionamento)

Attivazione riscaldamento/condizionamento

Modalità di funzionamento

Il cronotermostato prevede tre differenti modalità di funzionamento: - AUTOMATICO - MANUALE

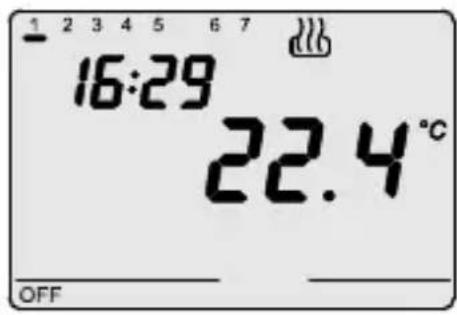

- OFF/ANTIGELO / PROTEZIONE ALTE TEMPERATURE

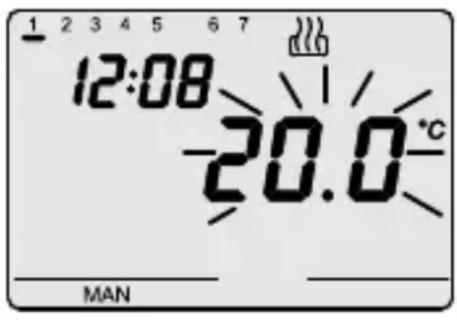

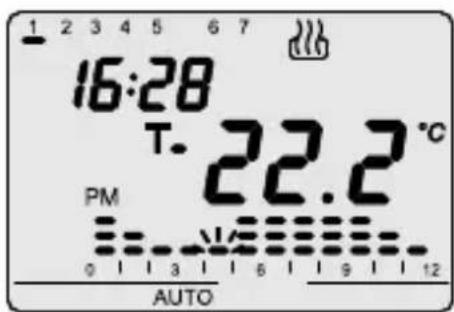

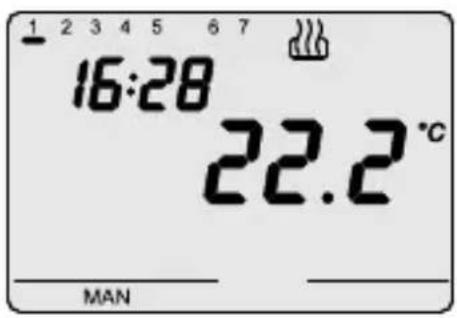

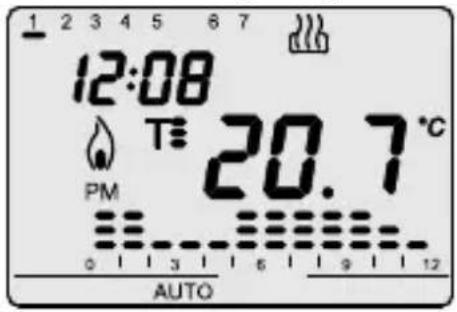

Per commutare da una modalità all’altra si usa il tasto MODE. Nel funzionamento automatico il cronotermostato uti- lizza un programma impostabile dall’utente che può an- che essere differenziato per ogni giorno della settimana. Sul display appaiono la scritta AUTO, la temperatura am- biente misurata, ed il simbolo di set point relativo al quarto d’ora corrente. Nel profilo orario lampeggia la colonnina relativa all’ora corrente con la rappresentazione del set point attivo. Nel funzionamento manuale il cronotermostato utilizza permanentemente un set point di temperatura, che può essere liberamente impostato tramite i tasti . Sul display appaiono la scritta MAN e la temperatura am- biente misurata. I funzionamenti antigelo/protezione alte temperature sono attivi, rispettivamente, in modalità riscaldamento e condizionamento. In questi due casi il cronotermostato utilizza il set point di temperatura antigelo/protezione alte temperature che è stato impostato. Sul display appaiono la scritta OFF e la temperatura am- biente misurata.

Modalità di funzionamentoI

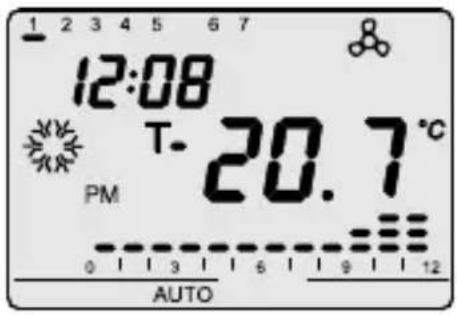

Durante il funzionamento la chiusura del contatto di uscita (attivazione del riscaldamento/ condizionamento) è segnalata nel modo seguente: Riscaldamento Il simbolo indica l’accensione del riscaldamento. Condizionamento Il simbolo indica l’accensione del condizionamento.

Modalità di funzionamentoISTRUZIONI D’IMPIEGO

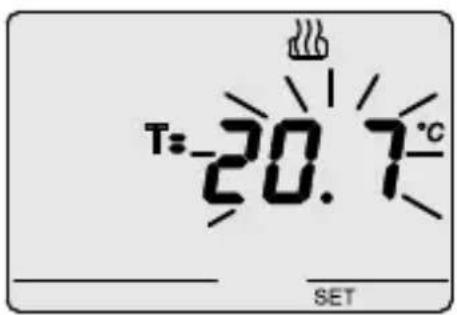

Per eseguire l’impostazione dei parametri premere una volta il tasto SET/PROG. Sul display appare il simbolo SET. Contemporaneamente il simbolo o comincia a lampeggiare. A questo punto è possibile modificare, in sequenza: - il tipo di funzionamento condizionamento/riscaldamento - il giorno della settimana - ore - minuti - unità di misura temperatura - Set point T1 - Set point T2 - Set point T3 - valore della temperatura antigelo/protezione alte temperature - attivazione autoapprendimento (disponibile esclusivamente nel tipo di funzionamento “riscaldamento”) - valore differenziale di regolazione il valore di ogni parametro viene confermato alla pressione del tasto MODE. L’uscita dalla fase di impostazione si ottiene premendo nuovamente il tasto SET o, in mo- do automatico, dopo 30 secondi dall’ultima digitazione.

Impostazione parametriI

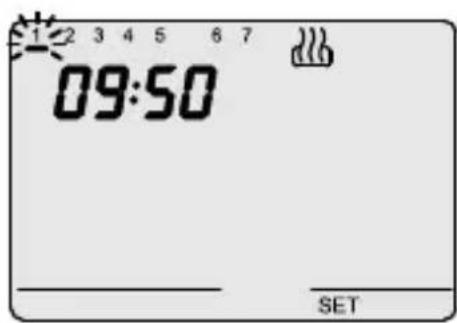

Selezione riscaldamento/condizionamento Quando il simbolo o lampeggia è possibile sele- zionare il tipo di funzionamento con i tasti . Per confermare premere il tasto MODE entro 30 secondi. Impostazione del giorno della settimana Quando la barra del giorno della settimana lampeggia, selezionare il giorno corrente con i tasti (lunedì=1, martedì=2,…, domenica=7). Per confermare il valore impostato premere il tasto MODE entro 30 secondi Impostazione dell’ora Quando le cifre dell’ora lampeggiano, impostare l’ora con i tasti . Per confermare i valori impostati premere il tasto MODE entro 30 secondi.

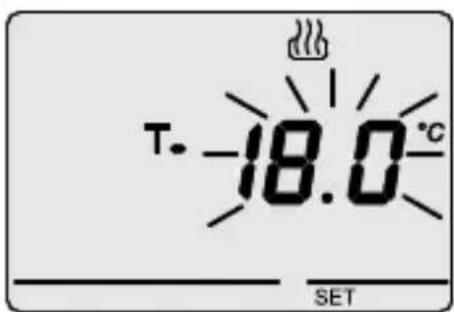

Impostazione dei minuti Quando le cifre dei minuti lampeggiano, impostare i mi- nuti con i tasti . Per confermare i valori impostati premere il tasto MODE entro 30 secondi. Impostazione unità di misura temperatura Quando il simbolo °C o °F inizia a lampeggiare, selezio- nare l’unità di misura con i tasti . Per confermare il valore impostato premere il tasto MODE entro 30 secondi. Impostazione set point T1 All’apparire del simbolo il valore di temperatura ini- zia a lampeggiare. Regolare il valore di T1 con i tasti . Per confermare il valore impostato, premere il tasto MODE entro 30 secondi.

Impostazione parametriI

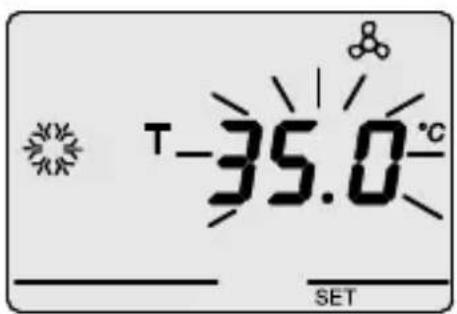

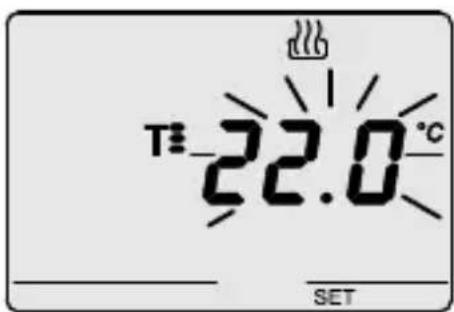

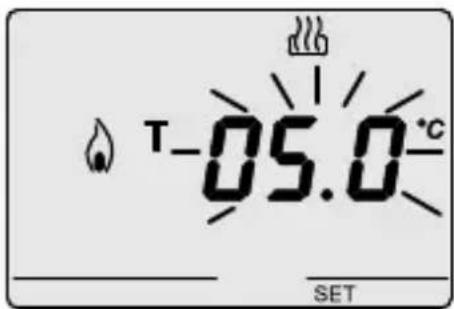

Impostazione set point T2 All’apparire del simbolo il valore di temperatura ini- zia a lampeggiare. Regolare il valore di T2 con i tasti . Per confermare il valore impostato, premere il tasto MO- DE entro 30 secondi. Impostazione set point T3 All’apparire del simbolo il valore di temperatura ini- zia a lampeggiare. Regolare il valore di T3 con i tasti . Per confermare il valore impostato, premere il tasto MO- DE entro 30 secondi. Impostazione valore temperatura antigelo/prote- zione alte temperature Il valore della temperatura inizia a lampeggiare. A seconda del tipo di funzionamento (riscaldamento/ condizionamento) è possibile regolare il valore della temperatura antigelo/protezione alte temperature con i tasti . Per confermare il valore impostato premere il tasto MODE entro 30 secondi. Tra i valori di set point esistono i seguenti vincoli: Riscaldamento:

antigelo T1 T2 T3 Condizionamento: T1 T2 T3 T alta temperatura

Attivazione autoapprendimento (solo tipo funziona- mento riscaldamento) All’apparire del simbolo attivare (ON) o disattivare (OFF) la funzione con i tasti . Per confermare il valore impostato premere il tasto MODE entro 30 secondi. L’autoapprendimento permette di ottimizzare l’anticipo (max 2 ore) sull’attivazione del riscaldamento. Il cronotermostato gestisce automaticamente l’anticipo, in modo da garantire la temperatura impostata all’inizio di ogni periodo del profilo programmato. Questa funzione si attiva in riscaldamento, nella sola mo- dalità di funzionamento automatico. Impostazione del differenziale di regolazione All’apparire del simbolo , impostare il valore del differenziale di regolazione con i tasti . Per confermare il valore impostato premere il tasto MODE entro 30 secondi. Tale valore è differenziato per tipo di funzionamento (riscaldamento/condizionamento) e rappresenta lo sco- stamento fra il set point impostato e la temperatura ef- fettiva di attivazione. Salvo situazioni particolari si consiglia di mantenere i va- lori preimpostati.

Impostazione parametriI

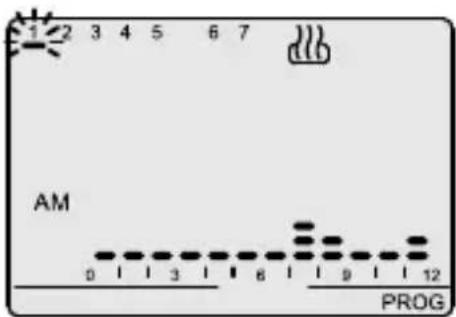

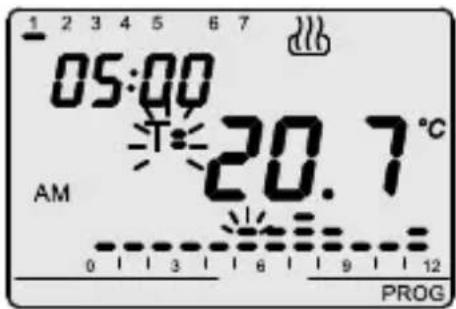

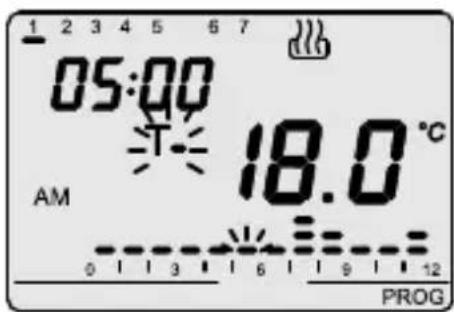

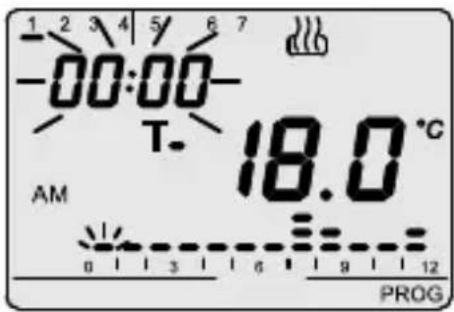

Per eseguire la personalizzazione del programma giornaliero preimpostato, o apportare una modifica, premere due volte il tasto SET/PROG. Sul display appare la scritta PROG mentre la barra del primo giorno della settimana inizia a lampeggiare. Selezionare il giorno desiderato con i tasti . Per confermare la selezione premere il tasto MODE entro 30 secondi. Dopo la conferma del giorno sul display viene visualizzato il profilo corrente, relativo al giorno scelto. L’orario inizia a lampeggiare. Con i tasti incrementare l’orario fino al momento in cui si desidera modificare il profilo propo- sto; durante l’incremento sul profilo orario lampeggia la colonnina relativa all’orario selezionato. Per confermare la selezione premere il tasto MODE entro 30 secondi. Sul display lampeggia uno dei simboli , o e appare il valore corrispondente al set point selezionato. Con i tasti selezionare il nuovo set point, che sarà applicato fino alla successiva variazione presente nel programma. Premendo nuovamente il tasto MODE è possibile selezionare un nuovo orario a partire dal quale si può scegliere un nuovo set point nella maniera appena descritta.

Personalizzazione del programma giornalieroISTRUZIONI D’IMPIEGO

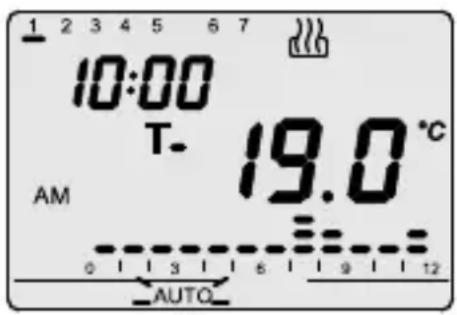

L’orario viene decrementato/incrementato a passi di 15 minuti ad ogni pressione dei tasti , è perciò possibile definire fino a 4 periodi di programmazione ogni ora. Per confermare la programmazione premere prolungatamente il tasto MODE, automatica- mente si passa alla programmazione del giorno successivo. Copia del programma Qualora si desideri copiare il programma sul giorno successivo, confermare la programma- zione eseguita premendo contemporaneamente i tasti entro 30 secondi. Al termine della programmazione settimanale premere il tasto SET/PROG per tornare al fun- zionamento normale. Per attivare il programma selezionare la modalità di funzionamento AUTO premendo il ta- sto MODE fino all’apparire sul display del simbolo AUTO. Forzatura temporanea della temperatura In modalità di funzionamento AUTO è possibile forzare temporaneamente il set point di tem- peratura attivo, utilizzando i tasti per impostare il valore desiderato. Confermare il valore premendo il tasto MODE o attendere 5 secondi. L’attivazione della forzatura viene segnalata sul display dal lampeggio del simbolo AUTO. La forzatura resta attiva fino alla prima variazione del profilo presente nel programma. In modalità di funzionamento AUTO è visualizzato il profilo orario relativo alla frazione giornaliera in corso (AM/PM). Premendo contemporaneamente è possibile visualizzare il profilo relativo all’al- tra frazione giornaliera. Tale indicazione è attiva per 5” al termine dei quali appare di nuovo il profilo corrente.

Personalizzazione del programma giornalieroI

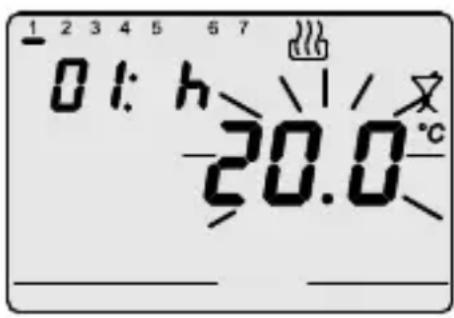

La funzione party permette di escludere temporaneamente il programma impostato (modalità auto) o il set point manuale (modalità MAN) inserendo un set point di temperatura diverso per un periodo compreso tra 1 e 23 ore. Questa funzione può essere usata, ad esempio, per prolungare il periodo di comfort duran- te una cena, una festa, ecc… Per attivare la funzione premere per 5” il tasto MODE: sul display appare il simbolo mentre lampeggia il valore di set point attivo in quel momento. Con i tasti impostare il nuovo valore del set point di temperatura. Premendo il tasto MODE si passa all’im- postazione del numero delle ore di attivazione che viene visualizzato sul display. Tale regolazione si effettua tra- mite i tasti . Premere il tasto MODE o attendere 5 secondi per confermare l’impostazione eseguita. Quando la funzione è attiva è ancora possibile modificare il valore del set point e del pe- riodo di attivazione in maniera identica a quanto sopra descritto. La funzione party resta attiva fino allo scadere del periodo impostato. Durante il funzionamento il conteggio delle ore viene decrementato. È possibile in qualsiasi momento disattivare la funzione party, ripristinando la modalità precedente, premendo 2 volte prolungatamente il tasto MODE. La funzione holiday permette di escludere temporaneamente il programma settimanale impostato (modalità AUTO) o il set point manuale (modalità MAN) inserendo manualmen- te un set point di temperatura diverso, per un periodo compreso tra 1 e 99 giorni. Questa funzione può essere usata, ad esempio, per programmare un periodo di economia durante una vacanza e la riattivazione del programma il giorno del rientro.

Funzione Party/HolidayISTRUZIONI D’IMPIEGO

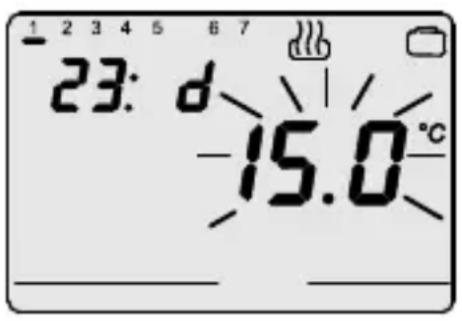

Per attivare la funzione premere prolungatamente il ta- sto MODE (funzione PARTY), quindi premere nuovamen- te il tasto MODE (funzione HOLIDAY). Sul display appa- re il simbolo . Con i tasti impostare il nuovo valore del set point di temperatura. Premendo il tasto MODE si passa all’impostazione del numero dei giorni di attivazione che viene visualizzato sul display. Tale regolazione si effettua tramite i tasti . Premere il tasto MODE o attendere 5 secondi per confermare l’impostazione eseguita. Quando la funzione è attiva è ancora possibile modificare il valore del set point e del perio- do di attivazione, in maniera identica a quanto descritto. La funzione HOLIDAY resta attiva fino allo scadere del periodo impostato. Durante il funzionamento il conteggio dei giorni viene decrementato. È possibile in qualsiasi momento disattivare la funzione holiday, ripristinando la moda- lità precedente, premendo prolungatamente il tasto MODE. Per attivare la modalità di funzionamento manuale, premere il tasto MODE, finchè sul display appare la scritta MAN. Il set point della temperatura inizia a lam- peggiare per circa 2 sec. Con i tasti impostare il valore del set point desiderato, premere il tasto MODE o attendere 5 secondi per confermare l’impostazione. Il display LCD è dotato di retroilluminazione che si attiva per 5” ogni qualvolta viene premuto un tasto. In modalità SET o PROG la retroilluminazione rimane attiva durante l’impostazione dei parametri e durante la programmazione. Viene disattivata all’uscita da tali modalità.

Funzione Party/Holiday Funzionamento manuale DisplayI

Il cronotermostato dispone di una connessione seriale per il collegamento con il remotizza- tore GSM GW 90 821. Tramite comandi SMS (ad esempio da telefono cellulare) è possibile:

• impostare il tipo di funzionamento (condizionamento/riscaldamento)

• impostare la modalità di funzionamento (manuale/automatico/OFF)

• impostare il set point di funzionamento (solo modalità MAN)

• richiedere lo stato attuale Ad ogni SMS di comando inviato al dispositivo corrisponde un SMS di conferma (con testo predefinito non configurabile); il messaggio di richiesta stato prevede una risposta che include le seguenti informazioni:

• tipo di funzionamento attuale (riscaldamento/condizionamento)

• modalità di funzionamento attuale (OFF/AUTO/MAN)

• temperatura di set point attualmente impostata

• temperatura ambiente misurata

• stato dell’uscita (ON/OFF) Ogni qualvolta il tipo o la modalità di funzionamento vengono modificate tramite il remotizza- tore sul display compare il simbolo . Il dispositivo è dotato di batteria di back up che garantisce l’aggiornamento, in caso di black-out, dell’ora e del giorno della settimana. Con alimentazione fornita esclusivamente dalla batteria si ha un’autonomia di 48 ore nelle seguenti condizioni:

• visualizzazione ora attiva

• misura e visualizzazione temperatura non attiva (appaiono dei trattini)

• retroilluminazione non attiva

• commutazione relè non abilitata (il contatto del relè viene aperto)

• tasti frontali non attivi (ad esclusione della pressione contemporanea di tutti i quattro tasti) In assenza di alimentazione la pressione contemporanea di tutti e quattro i tasti frontali pro- voca la sconnessione, internamente al dispositivo, della batteria di backup. Questa funzio- ne viene utilizzata per preservare l’efficienza della batteria quando il dispositivo non viene utilizzato per un lungo periodo. La batteria viene nuovamente collegata automaticamente una volta connesso il dispositivo alla rete elettrica. I programmi impostati non vengono per- si ne in caso di black out ne in caso di disconnessione della batteria.

Funzionamento in caso di black out Comando remotoISTRUZIONI D’IMPIEGO

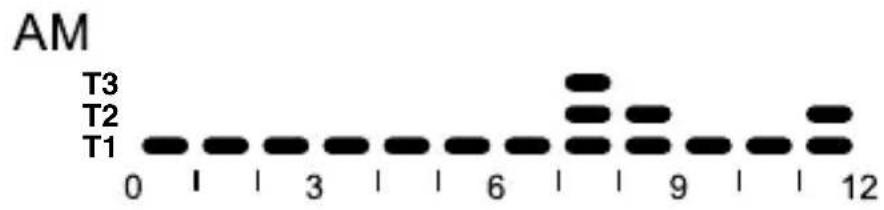

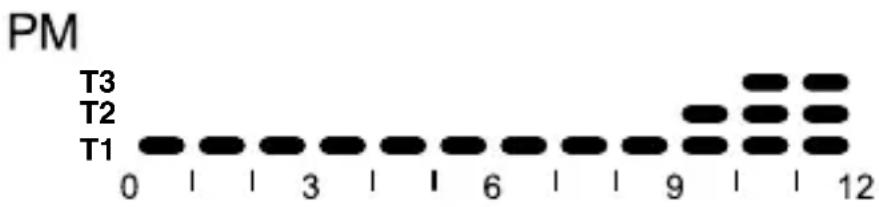

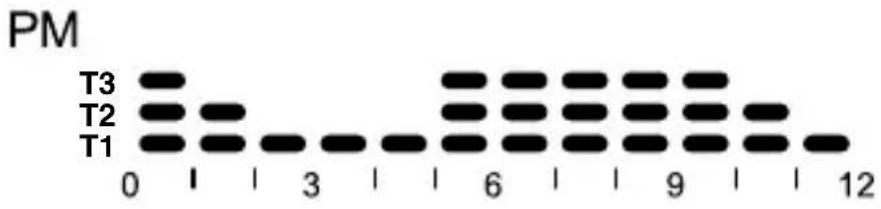

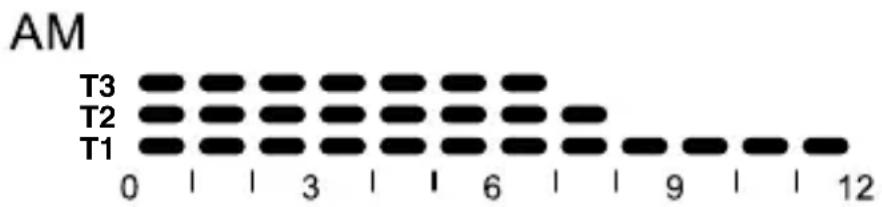

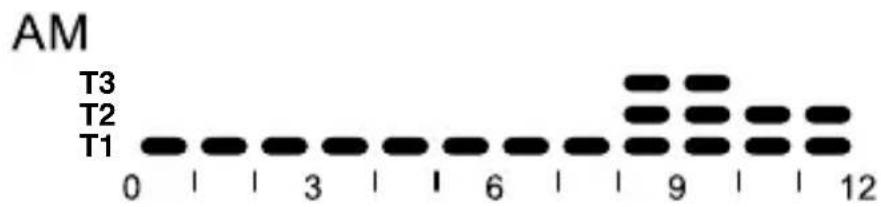

Il cronotermostato dispone di due programmi preimpostati, uno per il riscaldamento e uno per il condizionamento. PROGRAMMA RISCALDAMENTO Lunedì - Venerdì Sabato - Domenica

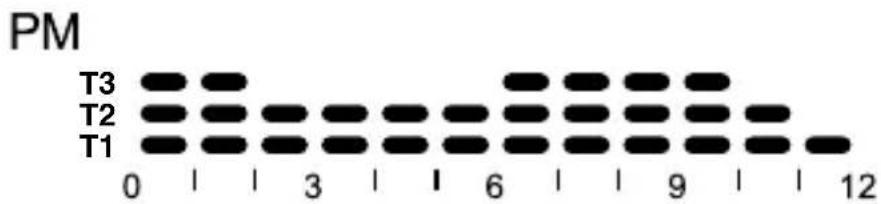

PROGRAMMA CONDIZIONAMENTO Tutti i giorni della settimana Questi programmi preimpostati possono essere modificati e personalizzati secondo le pro- prie esigenze. Per eseguire le modifiche attenersi alle indicazioni contenute nel paragrafo “Personalizzazione del programma giornaliero”.

Programmi preimpostati Parametri preimpostati Giorno della settimana 1 : lunedì Ora 00:00 Set point temperatura riscaldamento T1 16 °C T2 18 °C T3 20 °C Tantigelo 5 °C Set point temperatura condizionamento T1 24 °C T2 26 °C T3 28 °C Tprotezione 35 °C Autoapprendimento Funzione disabilitata Differenziale di regolazione Riscaldamento 0.2 °C Condizionamento 0.5 °C Unità di misura temperatura °CISTRUZIONI D’INSTALLAZIONE

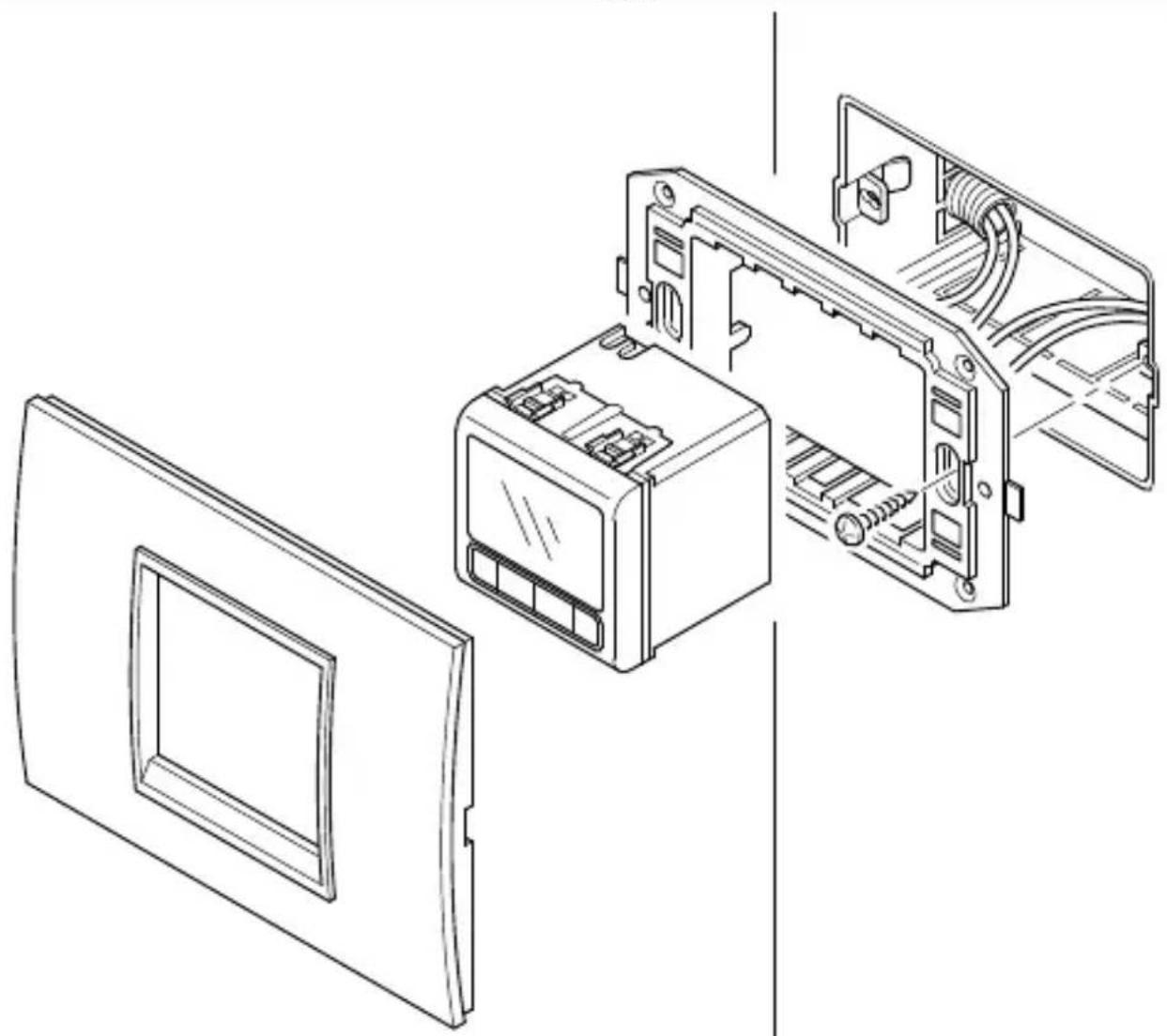

Montaggio Premendo contemporaneamente i 4 tasti con tensione di rete presente, si effettua un re- set completo del cronotermostato. Attenzione: tutti i parametri impostati ed i programmi personalizzati vengono can- cellati. Alla riaccensione, il cronotermostato utilizza i parametri ed i programmi preimpostati in fab- brica. Il cronotermostato si pone in riscaldamento, nella modalità OFF. Le funzioni Party e Holiday non sono attive. Reset e ripristino dei valori preimpostatiI

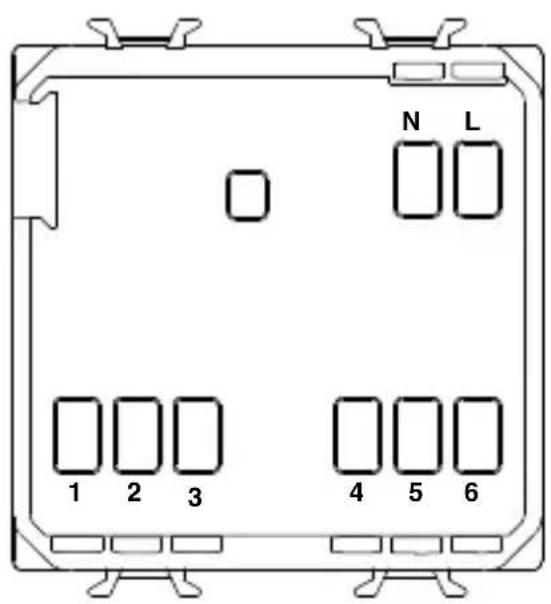

Morsetti di cablaggio Alimentazione L - Fase N - Neutro Relè di uscita

4 - TX (dati in uscita)

6 - RX (dati in ingresso)

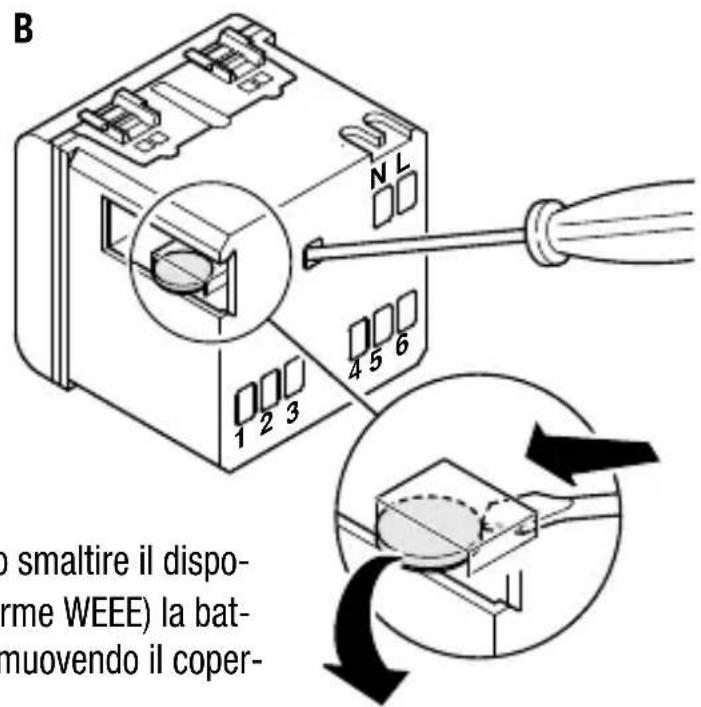

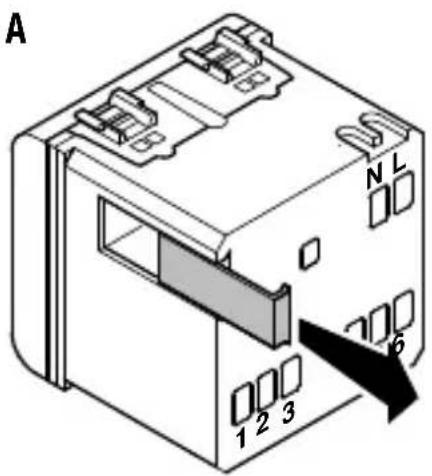

Descrizione morsetti Rimozione batteria In caso di necessità (ad esempio dovendo smaltire il dispo- sitivo, secondo quanto prescritto dalle norme WEEE) la bat- teria del cronotermostato è accessibile rimuovendo il coper- chietto come indicato in figura A. Per l’estrazione della batteria si consiglia di utilizzare un pic- colo cacciavite come indicato in figura B. AB22 Tipo di funzionamento: riscaldamento e condizionamento Modalità di funzionamento: automatico, manuale, antigelo/protezione alte temperature Temperatura operativa: -5 °C ÷ +45 °C Temperatura misurata: 0 °C ÷ +45 °C Sonda di temperatura: NTC, 100kΩ a 25 °C Accuratezza della misura: ±0.5°C a 20°C Programmi preimpostati: n° 2 programmi settimanali Risoluzione programmazione oraria: 15 minuti N° max di cambi di temperatura: 4 all’ora Livelli di temperatura: n° 3 livelli (T1,T2,T3), programmabili da 5 a 40 °C differenziati tra condizionamento e riscaldamento Risoluzione set point temperatura: 0.1 °C Temperatura antigelo: regolabile da 2 a 7 °C Livello protezione alte temperature: regolabile da 30 a 40 °C Temperatura manuale: regolabile da 5 a 40 °C Differenziale di regolazione: regolabile da 0.2 a 2 °C Funzione party: temporizzata da 1 a 23 ore Funzione holiday: temporizzata da 1 a 99 giorni Forzatura temporanea temperatura: impostabile Autoapprendimento gradiente termico: selezionabile con anticipo max di 2 ore Unità di misura: °C o °F Intervallo tra due misure successive: 1 minuto Comando remoto: con remotizzatore GSM GW90821 (non fornito) Contatto in uscita: a relè, privo di potenziale, 1 NA/NC 5A (AC1)/2A (AC15), 250V ac Alimentazione: rete (230V ac) – funzionamento normale batteria ricaricabile ML1220 3V – in caso di assenza rete Dimensioni: 2 moduli Chorus CARATTERISTICHE FUNZIONALI / DATI TECNICIInset time-thermostat with relay E N G L I S H24 Warning ! The safety of this appliance is only guaranteed if all the instructions given here are followed scrupulously. These should be read thoroughly and kept in a safe place. Chorus product series can be installed in compliance with the requirements of HD 384 / IEC364 standards covering equipment for domestic and similar uses in a dust-free environment and where no special protection against the penetration of water is required. The GEWISS sales organization is ready to provide full explanations and technical data on request. Attention - ImportantINDEX
