BEDIENUNGSANLEITUNG GW14703 Gewiss

BETRIEBSEIGENSCHAFTEN / TECHNISCHE DATEN

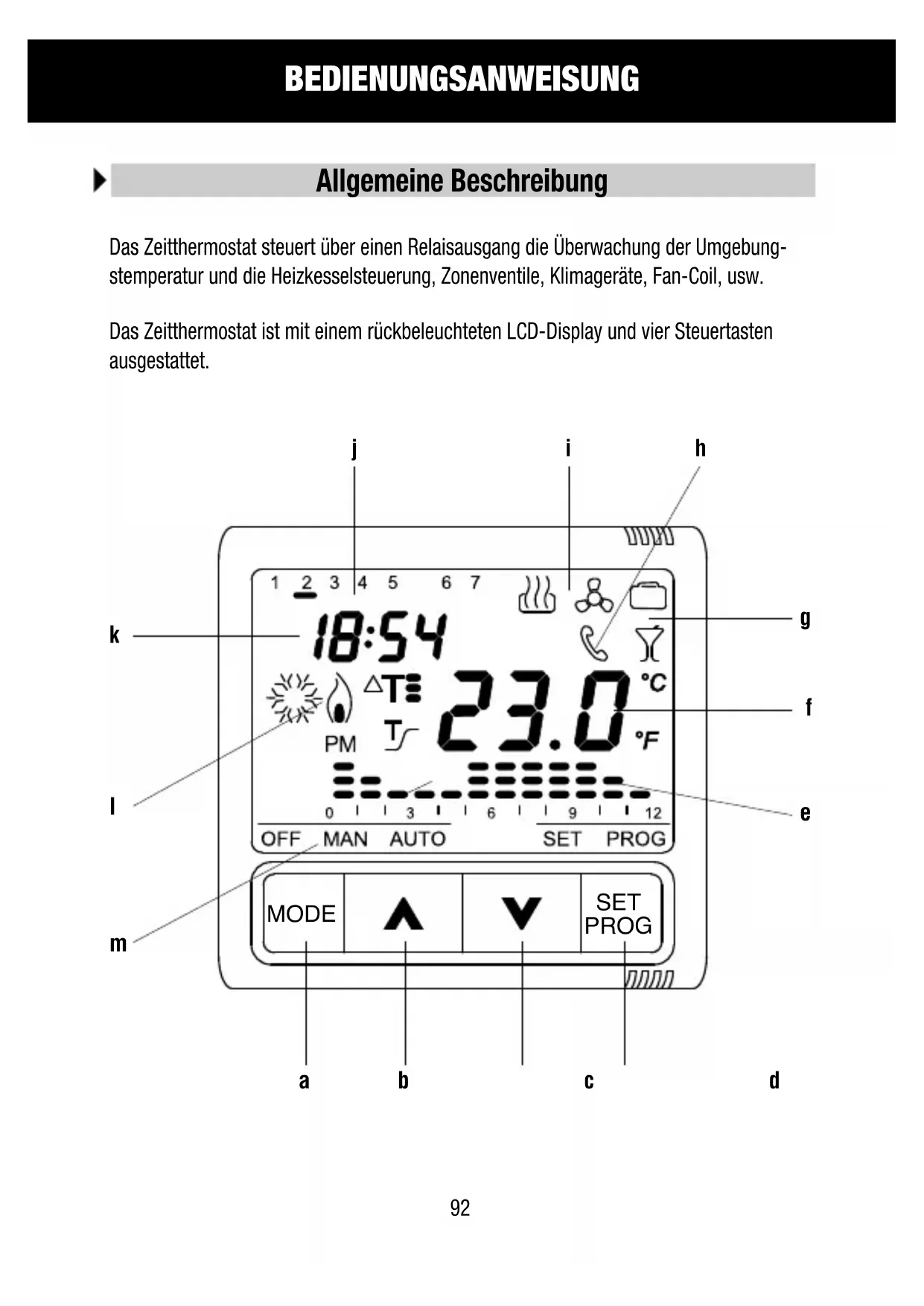

Allgemeine Beschreibung Das Zeitthermostat steuert über einen Relaisausgang die Überwachung der Umgebung- stemperatur und die Heizkesselsteuerung, Zonenventile, Klimageräte, Fan-Coil, usw. Das Zeitthermostat ist mit einem rückbeleuchteten LCD-Display und vier Steuertasten ausgestattet. MODE SET PROG ab c d

jBEDIENUNGSANWEISUNG

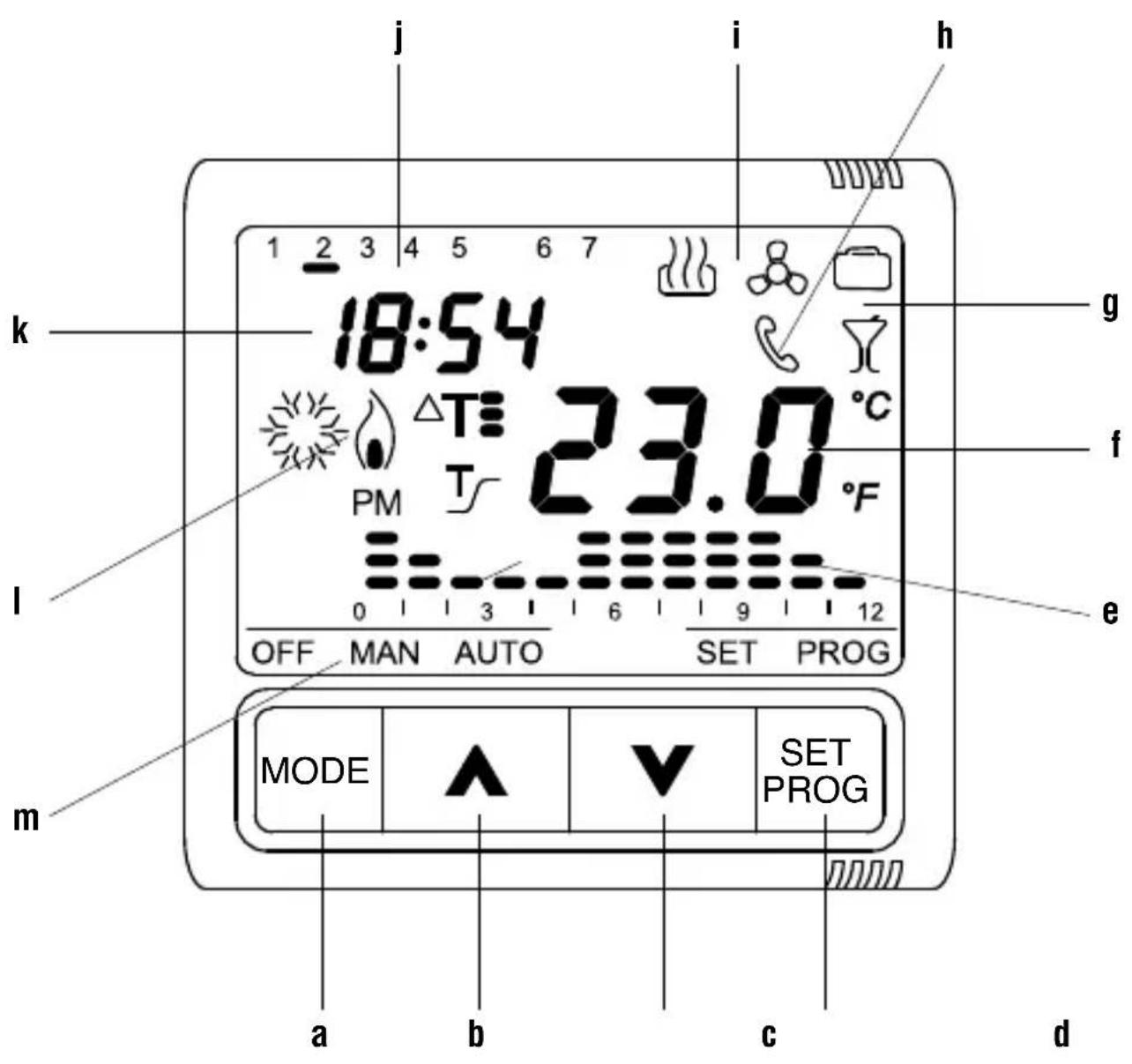

Steuerungsbeschreibung STEUERTASTEN Symbol

MODE: Modusauswahl MODE

Erhöhung / Auswahl Parameter

Absenkung / Auswahl Parameter

Profil Tagesprogramm

Gemessene Umgebungstemperatur

Funktionen HOLIDAY und PARTY

Anzeige Aktivierung über GSM Fernsteuerung

Funktionsart (Heizung / Klimatisierung)

Aktivierung Heizung / Klimatisierung

OFF MAN AUTOBEDIENUNGSANWEISUNG

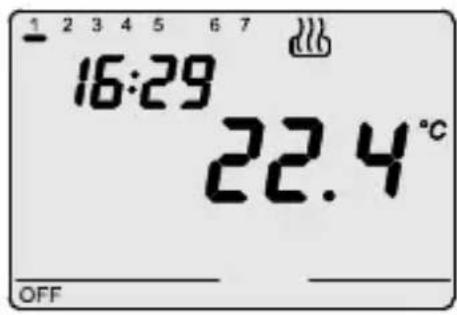

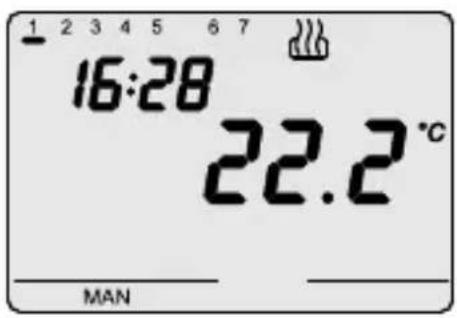

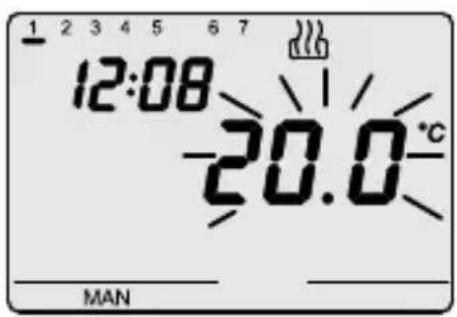

Das Zeitthermostat sieht drei verschiedene Funktionsmodi vor: - AUTOMATIK - HANDBETRIEB

- AUS / FROSTSCHUTZ / ÜBERTEMPERATURSCHUTZ

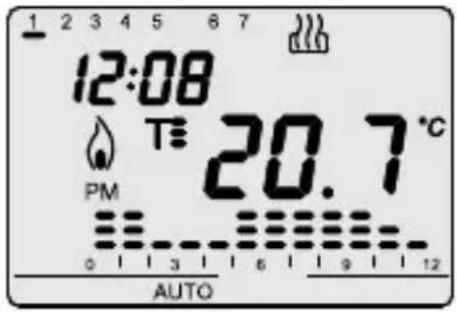

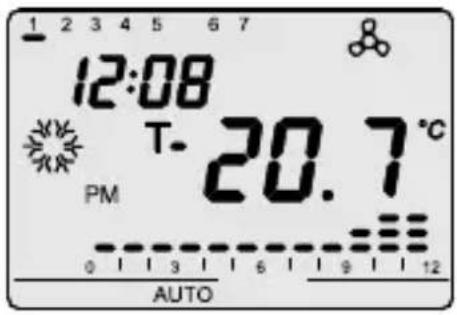

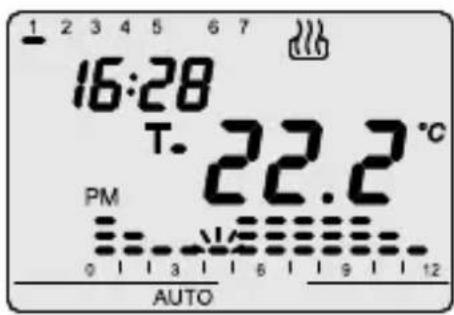

Zum Umschalten zwischen den Funktionsmodi wird die Taste MODE verwendet. Beim Automatikbetrieb verwendet das Zeitthermostat ein Programm, das vom Anwender eingestellt wird, und für jeden Wochentag unterschiedlich sein kann. Auf dem Display erscheint die Anzeige AUTO, die gemes- sene Umgebungstemperatur, und das Symbol des Soll- werts der aktuellen Viertelstunde. Im Stundenprofil blinkt die Spalte der aktuellen Stunde mit der Darstellung des aktiven Sollwerts. Im Handbetrieb verwendet das Zeitthermostat ständig einen Temperatursollwert, der mit den Tasten frei eingestellt werden kann. Auf dem Display erscheint die Anzeige MAN und die ge- messene Umgebungstemperatur. Die Funktionen Frostschutz / Übertemperaturschutz sind jeweils in den Betriebsarten Heizung und Klimatisie- rung aktiv. In diesen beiden Fällen verwendet das Zeitthermostat den eingestellten Temperatursollwert für Frostschutz / Übertemperaurschutz. Auf dem Display erscheint die Anzeige OFF und die ge- messene Umgebungstemperatur.

FunktionsmodusBEDIENUNGSANWEISUNG

Während des Betriebs wird das Schließen des Ausgangskontakts (Aktivierung Heizung / Kli- matisierung) auf die folgende Weise angezeigt: Heizung Das Symbol zeigt das Einschalten der Heizung an. Klimatisierung Das Symbol zeigt das Einschalten der Klimatisierung an.

FunktionsmodusBEDIENUNGSANWEISUNG

Für die Parametereinstellung ein Mal die Taste SET/PROG drücken. Auf dem Display erscheint das Symbol SET. Gleichzeitig beginnt das Symbol oder zu blinken. Nun können nacheinander folgende Punkte geändert werden: - die Funktionsart Heizung / Klimatisierung - der Wochentag - Uhrzeit - Minuten - Temperatureinheit - Sollwert T1 - Sollwert T2 - Sollwert T3 - Temperaturwert für Frostschutz / Übertemperaturschutz - Aktivierung Selbstlernfunktion (nur in der Funktionsart „Heizung“ verfügbar) - Differenzwert der Regelung Der Wert jedes Parameters wird durch das Drücken der Taste MODE bestätigt. Das Verlassen der Einstellphase erfolgt durch erneutes Drücken der Taste SET, oder auto- matisch 30 Sekunden nach dem letzten Tastendruck.

ParametereinstellungBEDIENUNGSANWEISUNG

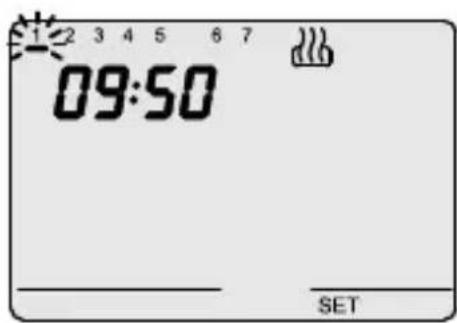

Auswahl Heizung / Klimatisierung Wenn das Symbol oder blinkt kann der Funk- tionsmodus mit den Tasten gewählt werden. Zur Bestätigung die Taste MODE innerhalb von 30 Sekunden drücken. Einstellung des Wochentags Wenn die Spalte des Wochentags blinkt den aktuellen Tag mit den Tasten wählen (Montag=1, Diens- tag=2….Sonntag=7). Zur Bestätigung des eingestellten Werts die Taste MO- DE innerhalb von 30 Sekunden drücken. Einstellung der Stunde Wenn die Stundenziffern blinken, diese mit den Tasten einstellen. Zur Bestätigung der eingestellten Werte die Taste MODE innerhalb von 30 Sekunden drücken.

ParametereinstellungBEDIENUNGSANWEISUNG

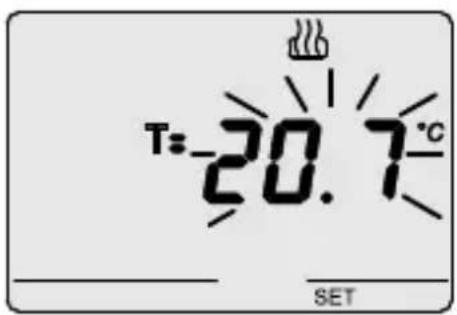

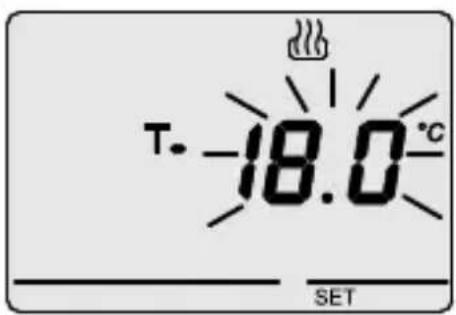

Einstellung der Minuten Wenn die Minutenziffern blinken, diese mit den Tasten einstellen. Zur Bestätigung der eingestellten Werte die Taste MODE innerhalb von 30 Sekunden drücken. Einstellung der Temperatureinheit Wenn das Symbol °C oder °F beginnt zu blinken, kann die Einheit mit den Tasten gewählt werden. Zur Bestätigung des eingestellten Werts die Taste MODE innerhalb von 30 Sekunden drücken. Einstellung Sollwert T1 Bei der Anzeige des Symbols beginnt der Tempera- turwert zu blinken. Den Wert T1 mit den Tasten einstellen. Zur Bestätigung des eingestellten Werts die Taste MODE innerhalb von 30 Sekunden drücken.

ParametereinstellungBEDIENUNGSANWEISUNG

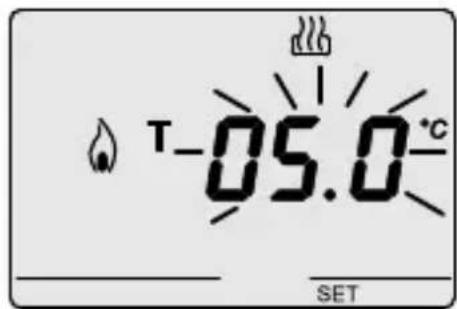

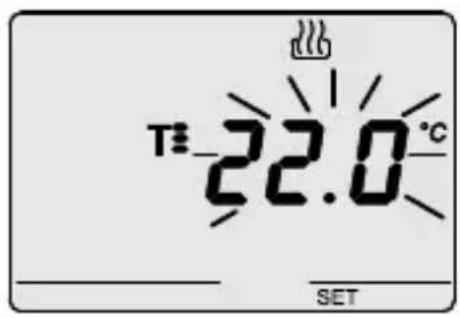

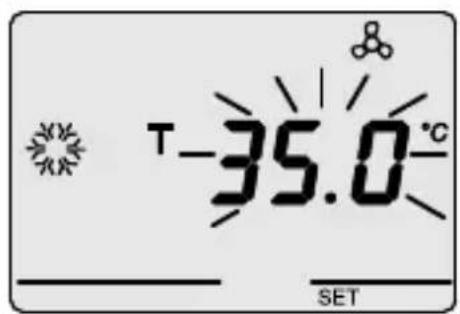

Einstellung Sollwert T2 Bei der Anzeige des Symbols beginnt der Tempera- turwert zu blinken. Den Wert T2 mit den Tasten einstellen. Zur Bestätigung des eingestellten Werts die Taste MODE innerhalb von 30 Sekunden drücken. Einstellung Sollwert T3 Bei der Anzeige des Symbols beginnt der Tempera- turwert zu blinken. Den Wert T3 mit den Tasten einstellen. Zur Bestätigung des eingestellten Werts die Taste MODE innerhalb von 30 Sekunden drücken. Einstellung Temperaturwert für Frostschutz / Über- temperaturschutz Der Temperaturwert beginnt zu blinken. Je nach Funktionsmodus (Heizung / Klimatisierung) kann der Wert der Frostschutztemperatur / Übertemperatur- schutz mit den Tasten eingestellt werden. Zur Bestätigung des eingestellten Werts die Taste MODE innerhalb von 30 Sekunden drücken. Bei den Sollwerten gelten folgende Einschränkungen: Heizung: T Frostschutz < T1 < T2 < T3 Klimatisierung: T1 < T2 < T3 < T Übertemperatur

ParametereinstellungBEDIENUNGSANWEISUNG

Aktivierung Selbstlernfunktion (nur in der Funktions- art Heizung) Bei der Anzeige des Symbols die Funktion mit den Tasten aktivieren (ON) oder deaktivieren (OFF). Zur Bestätigung des eingestellten Werts die Taste MODE innerhalb von 30 Sekunden drücken. Die Selbstlernfunktion ermöglicht die Optimierung der vorzeitigen Einschaltung der Heizung (max. 2 Stunden). Das Zeitthermostat steuert die vorzeitige Einschaltung automatisch, um die eingestellte Temperatur zu Beginn jeder Periode des programmierten Zeitraums zu garan- tieren. Diese Funktion aktiviert sich ausschließlich in der Funktionsart Automatik des Heizbetriebs. Einstellung des Differenzwerts der Regelung Bei der Anzeige des Symbols den Differenzwert der Regelung mit den Tasten einstellen. Zur Bestätigung des eingestellten Werts die Taste MODE innerhalb von 30 Sekunden drücken. Dieser Wert unterscheidet sich je nach Funktionsmodus (Heizung / Klimatisierung) und stellt den Unterschied zwischen eingestelltem Sollwert und tatsächlicher Akti- vierungstemperatur dar. Abgesehen von besonderen Situationen wird empfohlen, die voreingestellten Werte beizubehalten.

ParametereinstellungBEDIENUNGSANWEISUNG

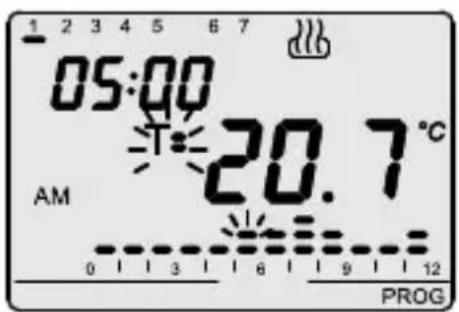

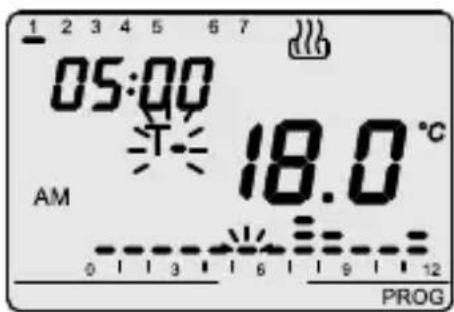

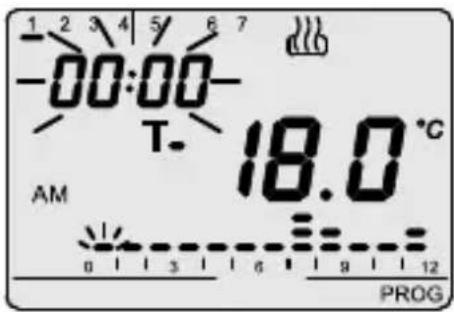

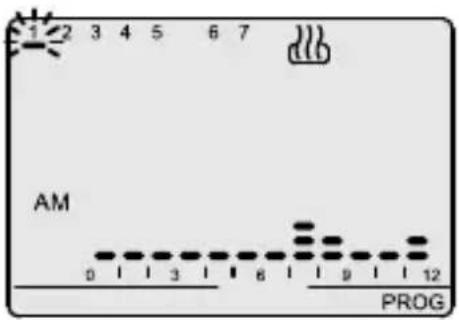

Um die Anpassung des voreingestellten Tagesprogramms auszuführen, oder eine Änderung auszuführen muss die Taste SET/PROG zwei Mal gedrückt werden. Auf dem Display erscheint die Anzeige PROG, und die Spalte des ersten Wochentags beginnt zu blinken. Den gewünschten Tag mit den Tasten wählen. Zur Bestätigung der Auswahl die Taste MODE innerhalb von 30 Sekunden drücken. Nach der Bestätigung des Tags wird auf dem Display das aktuelle Profil des gewählten Tags angezeigt. Die Uhrzeit beginnt zu blinken. Mit den Tasten die Uhrzeit erhöhen, bis zu dem Punkt, an dem das angebo- tene Profil geändert werden soll. Während der Zunahme blinkt im Stundenprofil die Spal- te der gewählten Uhrzeit. Zur Bestätigung der Auswahl die Taste MODE innerhalb von 30 Sekunden drücken. Auf dem Display blinkt eines der Symbole , oder , und es wird der Wert des gewählten Sollwerts angezeigt. Mit den Tasten den neuen Sollwert auswählen, der bis zur nächsten Änderung innerhalb des Programms angewendet wird. Durch erneutes Drücken der Taste MODE kann eine neue Uhrzeit ausgewählt werden, ab der auf der zuvor beschriebenen Weise ein neuer Sollwert gewählt wer- den kann.

Anpassung des TagesprogrammsBEDIENUNGSANWEISUNG

Bei jedem Drücken der Tasten wird die Uhrzeit in 15 Minuten Schritten vor oder zurück bewegt, daher können 4 Programmierperioden für jede Stunde definiert werden. Zur Bestätigung der Programmierung muss die Taste MODE lange gedrückt werden, der Wechsel zur Programmierung des nächsten Tages erfolgt automatisch. Programmkopie Falls das Programm auf den nächsten Tag kopiert werden soll, muss die ausgeführte Pro- grammierung durch gleichzeitiges Drücken der Tasten innerhalb von 30 Sekunden bestätigt werden. Am Ende der Wochenprogrammierung die Taste SET/PROG drücken, um zum normalen Be- trieb zurück zu kehren. Zur Aktivierung des Programms den Funktionsmodus AUTO wählen, indem die Taste MODE gedrückt wird, bis auf dem Display das Symbol AUTO angezeigt wird. Kurzzeitiges Übersteuern der Temperatur In dem Funktionsmodus AUTO kann der aktive Temperatursollwert mit den Tasten vorübergehend übersteuert werden. Den eingestellten Wert mit der Taste MODE bestätigen, oder 5 Sekunden abwarten. Die Aktivierung der Übersteuerung wird im Display durch die blinkende Anzeige des Symbols AUTO angezeigt. Die Übersteuerung bleibt bis zur ersten Änderung des pro- grammierten Profils aktiv. In dem Funktionsmodus AUTO wird das Stundenprofil des laufenden Tagesabschnitts (AM/PM) angezeigt. Durch gleichzeitiges Drücken von kann das Stundenprofil des anderen Tagesab- schnitts angezeigt werden. Diese Anzeige ist für 5“ aktiv, anschließend wird wieder das ak- tuelle Profil angezeigt.

Anpassung des TagesprogrammsBEDIENUNGSANWEISUNG

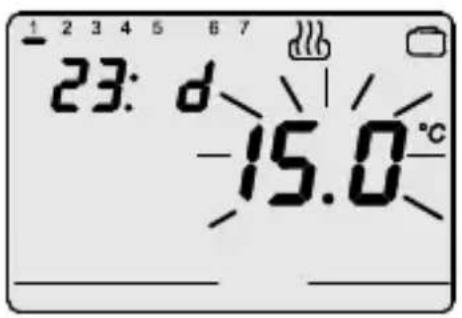

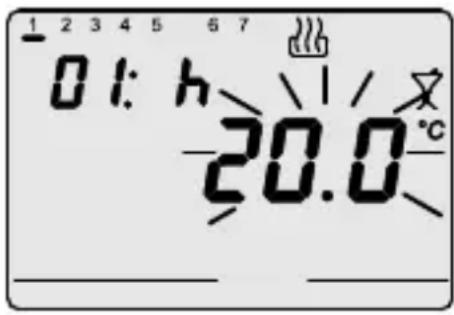

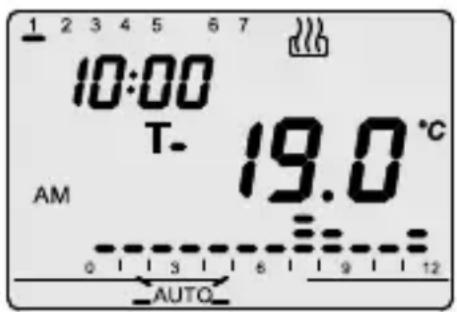

Die Funktion Party ermöglicht die vorübergehende Deaktivierung des eingestellten Pro- gramms (Modus Auto) oder des manuellen Sollwerts (Modus MAN), indem ein anderer Tem- peratursollwert für einen Zeitraum zwischen 1 und 23 Stunden eingestellt wird. Diese Funktion kann beispielsweise verwendet werden, um den Komfortzeitraum während eines Abendessens, eines Fests, usw. zu verlängern. Zur Aktivierung der Funktion die Taste MODE für 5“ drücken: Auf dem Display erscheint das Symbol , während der aktuell aktive Sollwert blinkt. Mit den Tasten den neuen Temperatursollwert einstellen. Durch Drücken der Taste MODE erfolgt der Wechsel zur Einstellung der Stundenanzahl der Aktivie- rung, die im Display angezeigt wird. Diese Einstellung erfolgt mit Hilfe der Tasten . Die Taste MODE drücken, oder 5 Sekunden warten, um die ausgeführte Einstellung zu bestätigen. Solange die Funktion aktiv ist, kann der Temperatursollwert und der Aktivierungszeitraum wie oben beschrieben verändert werden. Die Funktion Party bleibt bis zum Ablauf des ein- gestellten Zeitraums aktiv. Während des Betriebs läuft die eingestellte Zeit rückwärts. Die Funktion Party kann jederzeit durch zweifaches langes Drücken der Taste MODE de- aktiviert, und der vorherige Modus wieder hergestellt werden. Die Funktion Holiday ermöglicht die vorübergehende Deaktivierung des eingestellten Wo- chenprogramms (Modus AUTO) oder des manuellen Sollwerts (Modus MAN), indem ein an- derer Temperatursollwert für einen Zeitraum zwischen 1 und 99 Tagen eingestellt wird. Diese Funktion kann beispielsweise verwendet werden, um einen Energiesparzeitraum während eines Urlaubs, und die erneute Aktivierung des Programms am Ankunftstag zu programmieren.

Funktion Party/HolidayBEDIENUNGSANWEISUNG

Zur Aktivierung der Funktion die Taste MODE (Funktion PARTY) lange drücken, anschließend erneut die Taste MODE (Funktion HOLIDAY) drücken. Auf dem Display er- scheint das Symbol . Mit den Tasten den neu- en Temperatursollwert einstellen. Durch Drücken der Taste MODE erfolgt der Wechsel zur Einstellung der Tagesanzahl der Aktivierung, die auf dem Display angezeigt wird. Diese Einstellung erfolgt mit Hilfe der Tasten . Die Taste MODE drücken, oder 5 Sekunden warten, um die ausgeführte Einstellung zu bestätigen. Solange die Funktion aktiv ist, kann der Temperatursollwert und der Aktivierungszeitraum wie beschrieben verändert werden. Die Funktion HOLIDAY bleibt bis zum Ablauf des einge- stellten Zeitraums aktiv. Während des Betriebs läuft die eingestellte Tagesanzahl rückwärts. Die Funktion Holiday kann jederzeit durch langes Drücken der Taste MODE deaktiviert, und der vorherige Modus wieder hergestellt werden. Zur Aktivierung des Handbetriebs die Taste MODE drücken, damit auf dem Display das Symbol MAN ange- zeigt wird. Der Temperatursollwert beginnt für ca. 2 Se- kunden zu blinken. Mit den Tasten den gewünsch- ten Sollwert einstellen, die Taste MODE drücken, oder 5 Sekunden warten, um die Einstellung zu bestätigen. Das LCD-Display ist mit einer Hintergrundbeleuchtung ausgestattet, die sich bei jedem Drücken einer Taste für 5“ einschaltet. In den Modi SET und PROG bleibt die Hintergrund- beleuchtung während der Parametereinstellung und der Programmierung aktiv. Sie wird beim Verlassen dieser Modi deaktiviert.

Funktion Party/Holiday Handbetrieb DisplayBEDIENUNGSANWEISUNG

Das Zeitthermostat verfügt über einen seriellen Anschluss für den Anschluss der GSM Fern- steuerung GW 90 821. Folgende Optionen stehen mittels SMS Befehle (z.B. über Mobiltele- fone) zur Verfügung:

• Einstellen der Funktionsart (Heizung / Klimatisierung)

• Einstellen des Funktionsmodus (Hand / Automatik / OFF)

• Einstellen des Betriebssollwerts (nur Modus MAN)

• Abruf des aktuellen Status Bei jeder an den Regler versandten SMS Befehl antwortet dieses mit einer Bestätigungs- SMS (mit vordefiniertem, nicht konfigurierbarem Text); die Nachricht zur Statusabfrage sieht eine Antwort mit folgenden Informationen vor:

• Aktuelle Funktionsart (Heizung / Klimatisierung)

• Aktueller Funktionsmodus (OFF/AUTO/MAN)

• Aktuell eingestellte Sollwerttemperatur

• Gemessene Umgebungstemperatur

• Status des Ausgangs (ON/OFF) Jedes Mal, wenn die Funktionsart oder der Funktionsmodus durch die Fernbedienung geän- dert wird erscheint am Display das Symbol . Das Gerät ist mit einer Pufferbatterie ausgestattet, mit der bei einem Stromausfall die Uhr- zeit und der Wochentag aktualisiert wird. Mit reinem Batteriebetrieb steht unter den folgen- den Bedingungen eine Autonomie von 48 Stunden zur Verfügung:

• Anzeige Uhrzeit aktiv

• Messung und Anzeige Temperatur nicht aktiv (es erscheinen Striche)

• Hintergrundbeleuchtung nicht aktiv

• Umschaltung Relais nicht aktiviert (der Relaiskontakt wird geöffnet)

• Tasten der Frontblende nicht aktiv (außer gleichzeitiges Drücken aller vier Tasten). Bei fehlender Stromversorgung führt das gleichzeitige Drücken der vier Tasten zur internen Trennung der Backup-Batterie. Diese Funktion wird verwendet, um die Batterieenergie zu sparen, wenn das Gerät für längere Zeit nicht verwendet wird. Die Batterie wird automatisch wieder verbunden, wenn das Gerät an das Stromnetz ange- schlossen wird. Die eingestellten Programme gehen weder bei Stromausfall noch bei Tren- nung der Batterie verloren.

Funktion bei Stromausfall FernbedienungBEDIENUNGSANWEISUNG

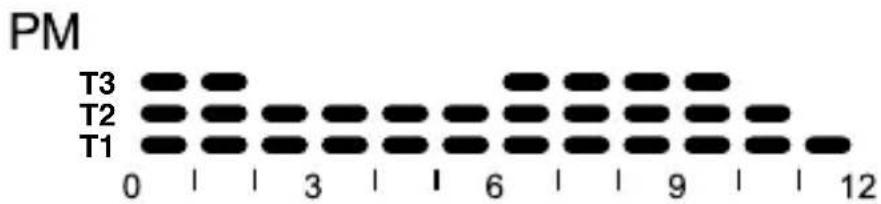

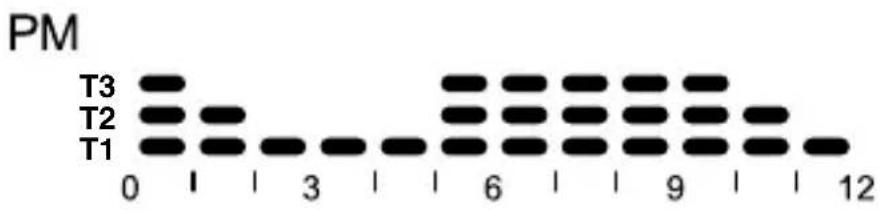

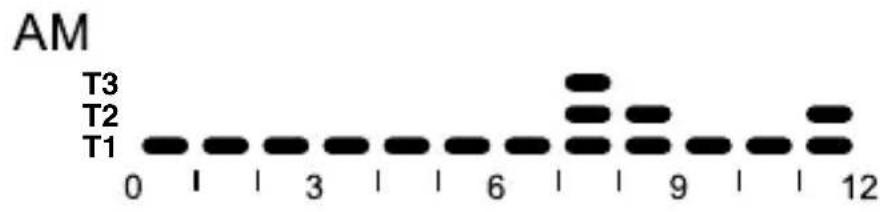

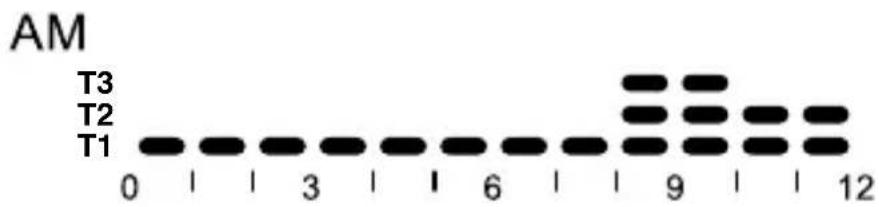

Das Zeitthermostat verfügt über zwei voreingestellte Programme, eines für die Heizung und eines für die Klimatisierung. HEIZUNGSPROGRAMM Montag - Freitag Samstag - Sonntag

Voreingestellte ProgrammeBEDIENUNGSANWEISUNG

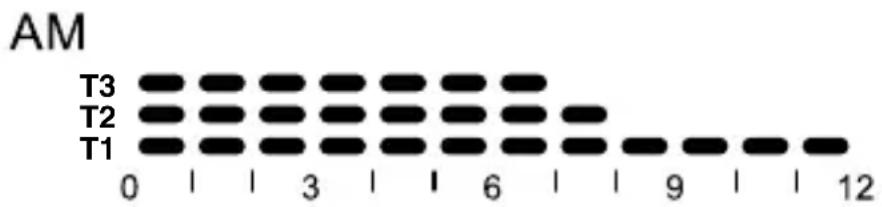

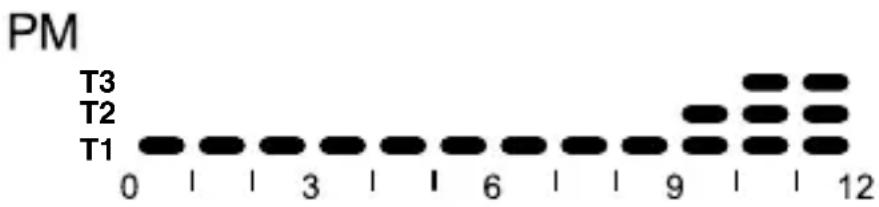

KLIMATISIERUNGSPROGRAMM Alle Wochentage Diese voreingestellten Programme können entsprechend der persönlichen Anforderungen geändert und angepasst werden. Für die Ausführung der Änderungen wird auf die Anwei- sungen des Abschnitts „Anpassung des Tagesprogramms“ verwiesen.

Voreingestellte Programme Voreingestellte Parameter Wochentag 1 : Montag Uhrzeit 00:00 Sollwert Heizungstemperatur T1 16 °C T2 18 °C T3 20 °C TFrostschutz 5 °C Sollwert Klimatisierungstemperatur T1 24 °C T2 26 °C T3 28 °C TSchutz 35 °C Selbstlernen Funktion deaktiviert Differenzwert der Regelung Heizung 0.2 °C Klimatisierung 0.5 °C Temperatureinheit °CINSTALLATIONSANWEISUNG

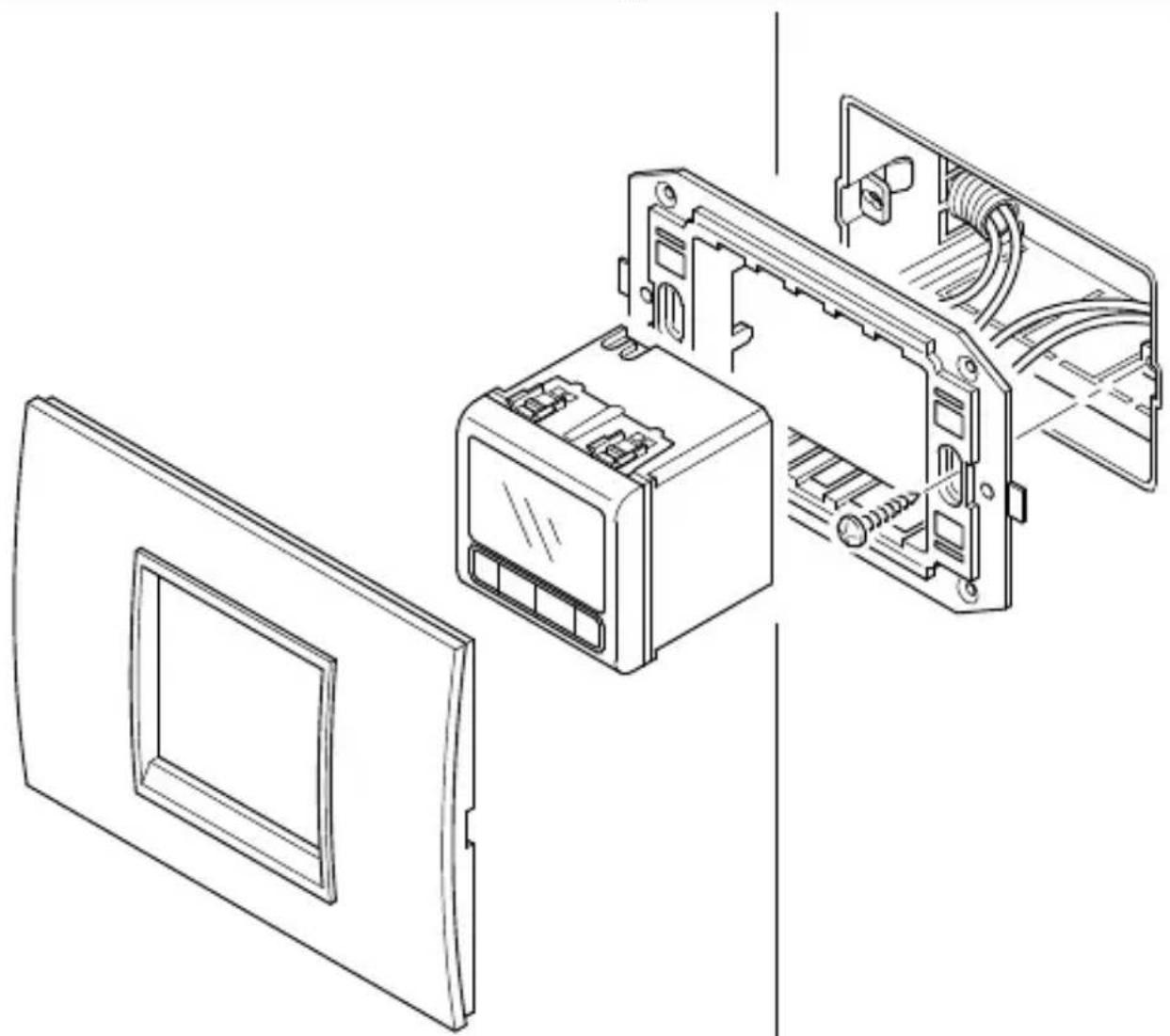

Montage Wenn man die 4 Tasten bei anliegender Netzspannung gleichzeitig betätigt, führt man eine vollständige Nullstellung des Chronothermostats durch. Achtung: Alle eingestellten Parameter und kundenspezifisch gestaltete Programme werden gelöscht. Beim Wiedereinschalten verwendet das Chronothermostat in der Fabrik voreingestellte Parameter und Programme. Der Chronothermostat stellt sich in Heizbetrieb, in der OFF Mo- dalität ein. Die Funktionen Party und Holiday sind nicht aktiv. Reset und rückstellung der voreingestellten werteINSTALLATIONSANWEISUNG

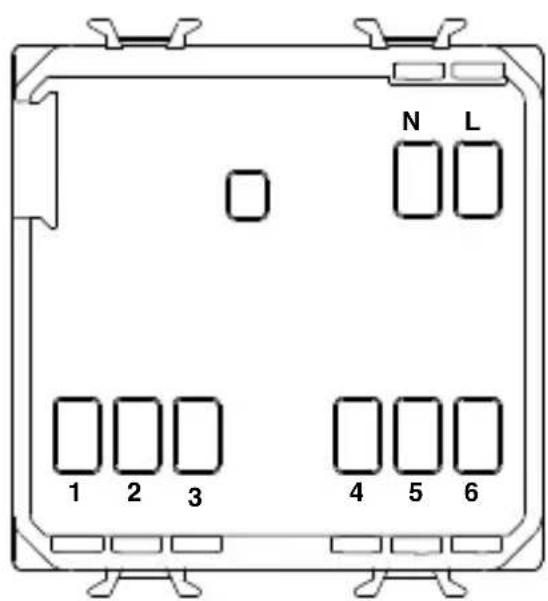

Verkabelungsklemmen Stromversorgung L - Phase N - Nullleiter Ausgangsrelais

4 - TX (ausgehende Daten)

6 - RX (eingehende Daten)

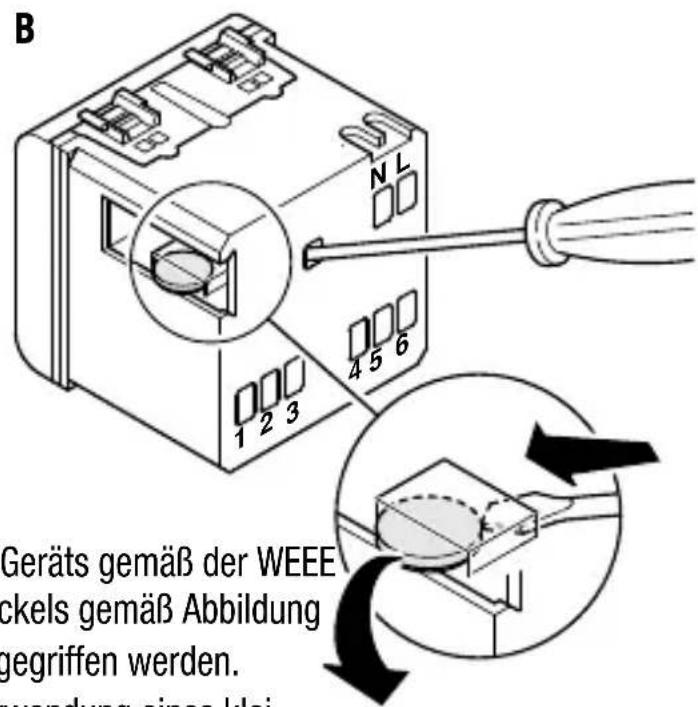

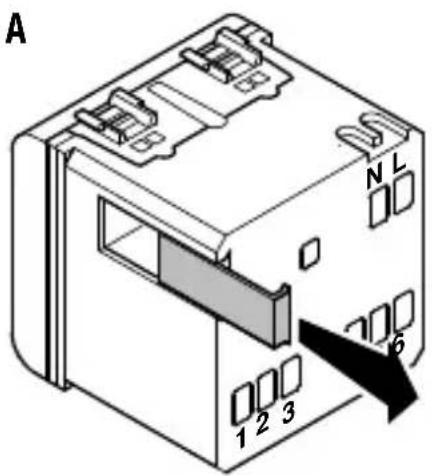

Klemmenbeschreibung Entfernen der Batterie Gegebenenfalls (z.B. zur Entsorgung des Geräts gemäß der WEEE Richtlinien) kann durch Entfernen des Deckels gemäß Abbildung A auf die Batterie des Zeitthermostats zugegriffen werden. Zum Entnehmen der Batterie wird die Verwendung eines klei- nen Schraubendrehers gemäß Abbildung B empfohlen.
