MANUALE UTENTE LCS8038TXR7LP Longshine

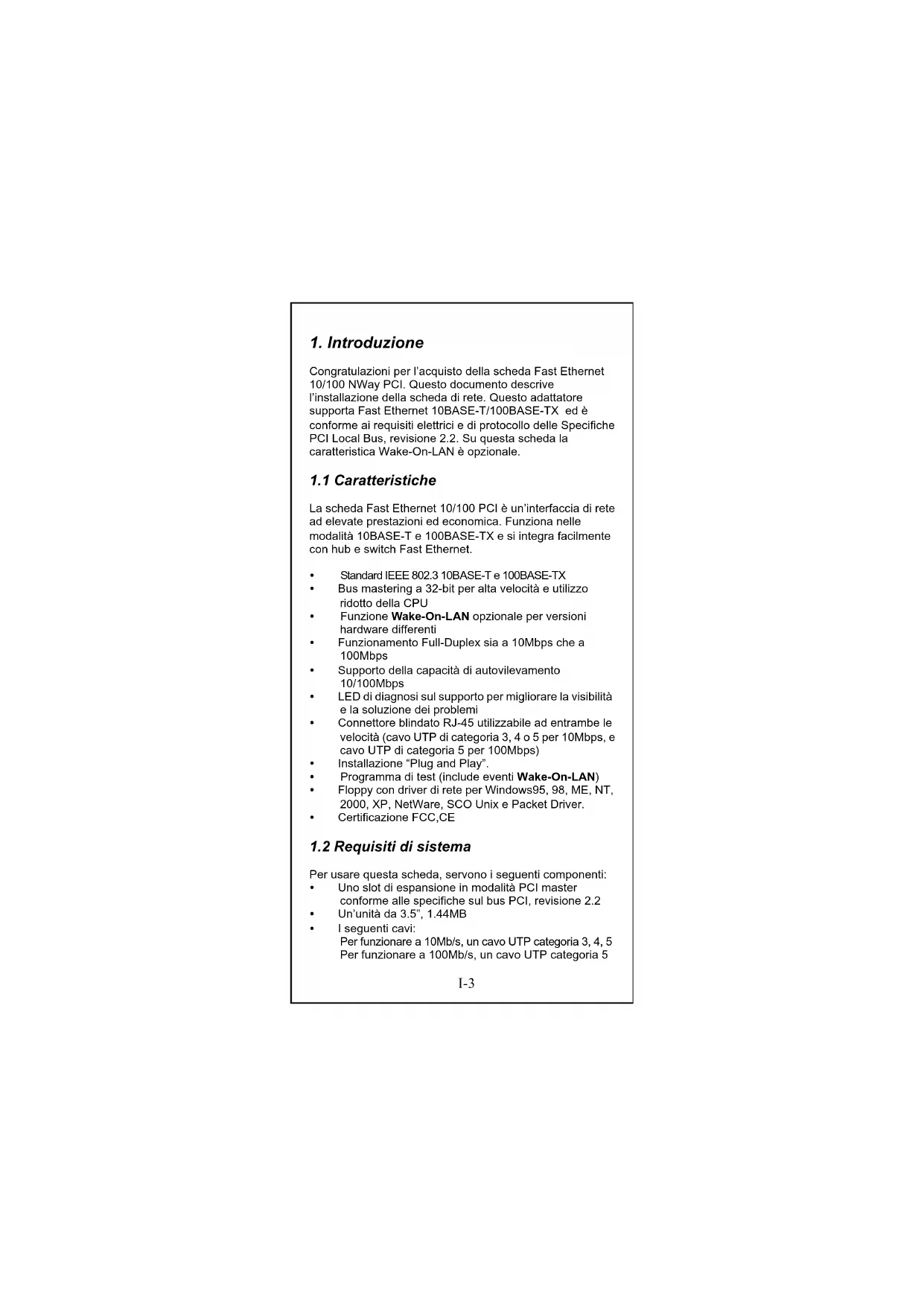

Congratulations per l'acquisto della scheda Fast Ethernet 10/100 NWay PCI. Questo documento descrite I'installazione della schedà di rete. Questo adattatore supporte Fast Ethernet 10BASE-T/100BASE-TX ed è conforme ai requisiti elettrici e di protocollo delle Specifiche PCI Local Bus, revisione 2.2. Su QUESTa schedà la caratteristica Wake-On-LAN è opzionale.

1.1 Caratteristica

La scheda Fast Ethernet 10/100 PCI e un'interfaccia di rete ad elevate prestazioni ed economica. Funzione nelle modalità 10BASE-T e 100BASE-TX e si integra migliormente con hub e switch Fast Ethernet.

Standard IEEE 802.3 10BASE-T e 100BASE-TX
Bus mastering a 32-bit per alta velocità e utilizzato ridotto della CPU
- Funzione Wake-On-LAN opzionale per versioni hardware differenti
- Funzionamento Full-Duplex saa a 10Mbps che a 100Mbps
Supporto della capacité di autovilevamento 10/100Mbps
LED di diagnosi sul supporto per migliorare la visibilità e la soluzione dei problemi
- Connette blindato RJ-45 utilizzatoe ad entrambé le velocità (cavo UTP di categoria 3, 4 o 5 per 10Mbps, e cavo UTP di categoria 5 per 100Mbps)
- Installazione "Plug and Play".
Programma di test (include eventi Wake-On-LAN)
- Floppy con driver di rete per Windows95, 98, ME, NT, 2000, XP, NetWare, SCO Unix e Packet Driver.
- Certificazione FCC,CE

1.2 Requisiti di sistema

Per usare questa scheda, servono i seguenti componenti:

• Uno slot di espansione in modalità PCI master conforme alle specifiche sul bus PCI, revisione 2.2
  Un'unita da 3.5",1.44MB
  I seguenti cavi: Per funzionare a 10Mb/s, un cavo UTP categoria 3, 4, 5 Per funzionare a 100Mb/s, un cavo UTP categoria 5

2. Installazione

Questa sezione describes the procedure d'installazione della scheda. Per collegarsi a una rete, è necessario quando segue:

1. Scheda di rete installata nel computer.
2. Cabaggio (compatibile con la topologia della rete)
3. Collegare il cavo Wake-On-LAN alla schedamadre (se la funzione WOL è supportata alla scheda)
4. Software della scheda che contiene via le utility di configurazione che i driver

2.1 Disimballaggio e ispezione

Precauzione:

In circostanze normali la scheda di rete non soffrirare consequences negative a causa dell'elettricità statica presente nel corpo umano. In circostanze specifiche, qualora il tasso di elettricità statica sa elevato, si consiglia di scaricarla toccando una superficie a massa prima di maneggiare la scheda.

Aprir la confecione ed estrarre con precauzione tutti gli elementi. Verificare la presenza dei segmente elementi: Una scheda Fast Ethernet 10/100 PCI

Un cavo WOL (se la性和a funzione WOL)
Un dischetto da 3.5" con driver e utility
- Questo manuale d'uso

Nota:

Qualora la confecione sua incompleta, rivolgersi al distributore o al rivenditore

2.2 Installazione della scheda

1. Speqnere il computer.
2. Apriere il computerosi come descritto nel manuale dello stesso.
3. Inserire il connettore a pettine della schedina in uno slot d'espansione bus master PCI disponibile. Premere saldamente la schedna nello slot PCI. Accertarsi che i contatti della schedaa siano perfettamente insertiti nelloslot PCI.
4. Installare la vite che fissa il supporto della schedalatelao del computer.
5. Collegare il cavo WOL alla schedamadre (se la schedadi rete supporta la funzione WOL)
6. Richidere il computer.
7. Collegare il cavo UTP CAT3 o CAT5 al connettore di rete RJ-45.
8. Estrarre il dischetto [Driver e Utility] dall'unità a dischett del computer.
   9.Accendere il computer.
9. Se il BIOS del computer è conforme allo standard Plug and Play, all'avvio configurerà automaticamente la nuova scheda installata.

Nota:

A causa di problemi con il plug and play di alcuni programmi BIOS, a volte alla nuova scheda installata viene assegnato un interrupt già usato da un'altra scheda. In tal caso, il conflitto di interrupt provocera errors in entrambi i disponibili. Sarà quindi necessario eseguire l'utility di setup CMOS ed assesignare manuallymente un numero d'interrupt libero.

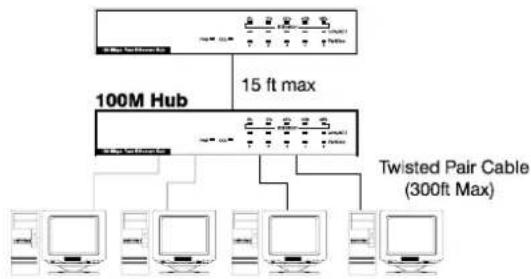

2.3 Collegamento a Fast Ethernet

Per un utilizzo di tipo Fast Ethernet è richiesto un cavo UTP categoria 5. La lunghezza massima del cavo tra la sched e lo hub di supporto è di 300 ft (100 m). Realizzare la connessione di rete inserendo un'estremità del cavo nella presa RJ-45 della sched e l'altra estremità in una porta dello hub.

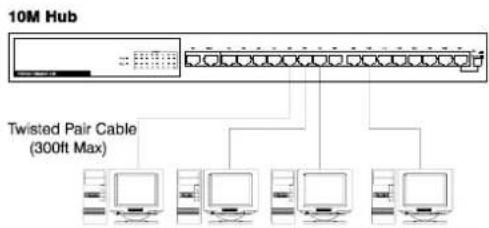

2.4 Collegamento a Ethernet 10Mbps

Usare una cavo UTP categoria 3, categoria 4 o categoria 5 oppure un cavo STP EIA/TIA 568 da 100 ohm, conformi alle norme di cablaggio Ethernet. La lunghezza massima del cavo tra la sched e lo hub di supporto e di 300 ft (100 m). Realizzare la connessione di rete inserendo un'estremità del cavo nella presa RJ-45 della sched e l'altra estremità dello hub.

2.5 Dischetto con driver e utility

Il dischetto [Driver e Utility] contiene i driver per tutti i più comuni sistemi operativi.

Novell NetWare(client/server)
Windows NT 3.5, NT4.0 / 2000 / XP
Windows 95/98/ME
Microsoft Client (NDIS 2.0 DOS/OS2)
Windows per Workgroup 3.11
Linux Red Hat 6.0, 6.1
...e cosi via

2.6 Installazione del software

Consultare la "Guida rapida di installmente"

2.7 Programma di test

Questo programma di test verifica la configurazione della schedea e agevola l'isolamento di eventuali problemi di funzionamento. Le procedure di test sono optionali e serviranno solo nella remota eventualità che ci sa quale problema, come un confitto d'interrupt tra le varie schede d'espansione del computer. Quindi se la scheda installata funziona correttamente è inutile svolgere le procedure di test.

Al prompt di DOS, digitare il seguente dato:
a:\rset8139.exe
La schermata iniziale visualizzera quando segue:

Scegliendo si potrà configurare la velocità della rete, 10 o 100Mbps, la modalità di trasmissione, Full o Half Duplex, e casi via. Scegliendo si avviere il programma di test della scheda.

Ilprogramma di test della schedacomprende:
(esegui test EEPROM)
(esegui diagnosi della scheda),
(esegui diagnosi di rete) e
(esegui test di risparmio energia). Il test di risparmio energia è disponibile solo per la scheda WOL.

Dopo aver scelto , apparirà una schermata simile alla seguente,

Il test rammente che la connessione potrebbe fallire perché il cavo non è collegato oppure perché il collegamento è difettoso.

Per il test , è necessario collegare il computer allo hub di supporto o a un'alto computer. Si tratta di un test "Ping-Pong". Il test richiede che due computer collegati mediante LAN inviino e ricevano pacchetti di prova.

Per il test valgono le seguenti impostazioni:

Indirizzo Ethernet 00E07DC0002 Macchina target
Indirizzo Ethernet 00E07DC0001 Macchina master

Rete

Macchina master: La macchina master invia un Magic Packet o un Wake up Frame atraverso la rete.

Macchina target : La macchina target viene avvisata agli volta che riceve un pacchetto di risveglio a

distanza.

Per risvegliare una macchina target con Magic Packet

Fase 1: Macchina target:

La macchina target delve usare il cavo WOL di collegamento tra il connettore Wake On LAN della schedà di rete e la schedà madre. Controllare che nel del BIOS ACPI suaabilitata la funzione Wake On LAN.

Fase 2: Macchina target:

Selezionare ; il sistema predisporra un evento di risveglio ed attendere che un Magic Packet risvegli il sistema

Fase 3: Macchina master:

Selezione per inviare un Magic Packet e risvegliare la macchina target. Verrà richiesta l'introduzione dell'indirizzo MAC della macchina target, ad esempio 00 e0 7d c0 00 02.

Fase 4: Macchina target:

Verranno visualizzati gli eventi di test ACPI

Mettere la macchina target in modalità di spegnimento.

Fase 6: Macchina master

Inviare un Magic Packet per risvegliare la macchina target.

Testare la Wakeup Frame

Fase 1: Macchina target: Selezionare ; ilsystema predisporra un evento di risveglied attenderà che un Magic Packetrisvegli ilsystema

Fase 2: Macchina master : Selezionale per inviare una trama di risveglio.

Fase 3: Macchina target:

Verranno visualizzati gli eventi di test ACPI

Non si può usare il programma di test della schedina modalità DOS di Windows 95/98. Non caricare nessun driver, gestore di memoria o software antivirus. Il

programma di test funziona solo dal prompt di DOS.

Guida rapida d'installazione

Per l'installazione dei driver seguire i passi descritti a continuazione.

Microsoft Windows 95/Windows 98/Windows ME

1. Spagnere il computer.
2. Inserire la scheda in uno slot PCI disponible.
3. Riaviare il computer.
4. Una volta avviato Microsoft Windows, verrà riconosciuta una Controller Ethernet PCI.
5. Ilsystema richiederà l'installazione dei driver.
6. Inserire il dischetto "Driver e Utility" nell'unità da 3.5" e premere .
7. In Windows 95, digitar il percorro a:\per installare i driver della scheda
8. In Windows 98, digiture il percorso a:\w98_2000 per installare i driver della scheda
9. In Windows ME, digitare il percorso a:\winme per installare i driver della scheda
10. Windows installerà automaticamente i driver.
11. Riaviare Windows.

Windows NT

1. Spagnere il computer.
2. Inserire la scheda in uno slot PCI disponibile.
3. Riaviare il computer.
4. Fare cig scu "Avvio", scegliere "Configurazione" e quindi "Pannello di controllo"
5. Selezionare I'icona "Rete"
6. Se è la prima volta che si installa una rete sul computer, il sistema richiedera di rispondere "SI" o "NO" all'installazione della schedà di rete. Selezionale "SI"
7. Se sul computer è gli installata una rete, selezionare "Interfaccia" -> "Aggiungi"
8. IlsystemarichiederaI'installazione dei driver.
9. Inserire il dischetto "Driver e Utility" nell'unità da 3.5" e premere .
10. Digitare il percorso a:\winnt per installare i driver della scheda
11. Windows installer a automaticamente i driver.
12. Riaviare Windows.

Microsoft Windows 2000

1. Spegnere il computer.
2. Inserire la scheda in uno slot PCI disponibile.
3. Riaviare il computer.
4. Dopo l'avvio di Windows, verrà riconosciuti la Scheda Fast Ethernet 10/100Mbps e ilsysteme le assegnerà un driver di rete predeterminato.
5. SeLECTIONARE "Avvio", "Pannello di controlo"
6. Selezionale la cartella "Connessione di rete e di accesso remoto" e fare clic su "Connessione di area locale".
7. Fare cli sc su "Configura" e selezionare "Driver".
8. In "Driver" scegliere "Aggiorna driver"
9. Ilsystema presentera due opzioni di ricerca dei driver, una è automatica e l'altra è "Visualizza elenco di driver conosciuti ....". Scegliere la seconda ("Visualizza ...").
10. Ilsystema richiederaI'installazione dei driver;
    selectionare il pulsante "Disco driver".
11. Digitare il percorso a:\w98_2000 per installare i driver della scheda

Microsoft Windows XP

1. Spegnere il computer.
2. Inserire la scheda in uno slot PCI libero.
3. Riaviare il Computer.
4. Dopo il reboot di Microsoft Windows, La scheda 10/100Mbps Fast Ethernet viene rilevata e il sistema assegnà di default un driver di rete alla scheda.
5. Selezionare "Control Panel" dalla barra di menu "Start"
6. Selezionare la cartella "Network Connection" eblickare Local Area Connection"e Properties".
7. Cliccare l'opzione "Configure" e selezionare "Driver"
8. Dal opzione "Driver" selezionare "Update Driver"
9. SeLECTIONARE "Install from a list or specific location(Advanced)" e cliccare "Next".
10. SeLECTIONARE "Don't search, I will choose the driver to install" e clickcare "Next".
11. Ilsystema chiederà il Driver di installmente selezionare "Have Disk"
12. Il percorso per l'installazione del Driver della periferica è a:\WinXP

Eseguire i seguenti comandi:

Per Client Netware

LSI

RTSODI

IPXODI

NETX o VLM

F:

LOGIN

Per Server Netware

LOAD RTSSRV

BIND IPX TO RTSSRV

II file Help del dischetto descrivere le informazioni

dettagliate di installmente dei driver per i sistemi operativi

piu comuni.
