BEDIENUNGSANLEITUNG LCS8038TXR7LP Longshine

Der 10/100 Fast Ethernet PCI Adapter ist eine günstige hochleistungs Netzwerk Interface Karte. Sie arbeitet im 10BASE-T und 100BASE-TX Mode und arbeitet mit Fast Ethernet Hub‘s und Switches. y IEEE 802.3 10BASE-T und 100BASE-TX Standards y 32-bit Bus Master für hohen Datendurchsatz und niedriger CPU Belastung y Wake-On-LAN Eigenschaft ist optional für unterschiedliche Hardware Versionen. y Full-duplex Operation für 10Mbps und 100Mbps y Unterstützt 10/100Mbps auto-sensing y Diagnostik LED‘s y Geschirmte RJ-45 Buchse für(Kategorie 3, 4 oder 5 UTP Kabel für 10Mbps Operation, und Kategorie 5 UTP Kabel für 100Mbps Operation) y Plug und Play Installation. y Test Programm (einschließlich Wake-On-LAN ) y Netzwerk Treiber für Windows 95, 98, ME, NT, 2000, XP, NetWare, SCO Unix und Packet Treiber. y FCC,CE

1.2 System Voraussetzungen

Um diesem Adapter zu benutzen, benötigen Sie folgendes: y Einen freien PCI Master Mode Steckplatz der PCI Bus Spezifikation, Revision 2.0 und 2.1entspricht. y Ein 3.5-inch,1.44MB Disketten Laufwerk y Die folgenden Kabel: Für: 10Mb/s, a Kategorie 3, 4, 5 UTP Kabel Für: 100Mb/s, a Kategorie 5 UTP Kabel D-32. Installation Dieser Abschnitt beschreibt die Installation des Adapters. Für die Verbindung mit dem Netzwerk benötigen Sie folgendes:

1. Eine Installierte Netzwerk Karte..

2. Verkabelung (Kompatible mit der Netzwerk Topologie)

3. Verbindung des Wake-On-LAN Kabels mit dem

Motherboard (Falls die WOL Funktion unterstützt wird)

4. Software für die Adapter Karte enthält Konfiguration Tools

2.1 Inhalt der Packung

Achtung: Unter normalen Umständen, wird die Karte nicht durch Statische Aufladung geschädigt. Um statische Aufladung und Schädigung der Karte zu vermeiden ist es ratsam, bevor Sie die Karte berühren ein geerdeten Anschluß zu berühren.. Die Packung sollte folgendes beinhalten: y Eine 10/100 Fast Ethernet PCI Adapter Karte y Ein WOL Kabel Falls Karte WOL unterstützt) y Eine 3.5” Treiber und Utilities Diskette y Dieses Handbuch Notiz: Falls eines der aufgelisteten Teile fehlt setzten Sie sich bitte mit Ihrem Händler in Verbindung. D-42.2 Installation des Adapters

1. Schalten Sie den Computer aus.

2. Entfernen Sie das Gehäuse, wie in Ihrem Computer

Handbuch beschrieben.

3. Stecken Sie die Kontaktleiste in einen freien PCI

Steckplatz. Drücken Sie die Karte vorsichtig in den PCI Steckplatz. Versichern Sie sich das die Karte einen guten Kontakt mit dem Steckplatz hat.

4. Befestigen Sie die Karte mit der Schraube am Computer

5. Verbinden Sie das WOL Kabel mit dem Motherboard.

(Falls der Adapter WOL unterstützt)

6. Schliessen Sie das Computer Gehäuse.

7. Verbinden Sie das CAT3 oder CAT5 UTP Kabel mit der

RJ-45 Buchse der Karte.

8. Entfernen Sie [Treibers und Utilities] Diskette aus dem

PC Disketten Laufwerk.

9. Schalten Sie den Computer ein.

10. Falls die BIOS Sektion Ihres Computers Start

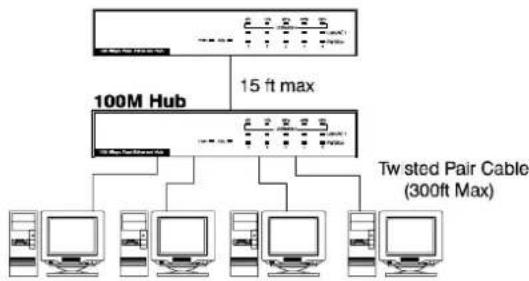

Programmes Plug und Play fähig ist, wird der Adapter während des Startvorganges automatisch Konfiguriert. Notiz: Einige Plug-n-Play BIOS Programme können Probleme haben und verschiede Geräten gleiche Interrupts zuordnen. In diesem Fall kann es dazu führen das die Geräte nicht funktionieren. Dann müssen Sie das CMOS Setup per Hand einstellen. D-52.3 Verbindung Fast Ethernet Kategorie 5 UTP Kabel ist vorgeschrieben für Fast Ethernet Operation. Die maximale Kabellänge zwischen dem Adapter und einem Hub ist 300ft (100m). Stecken Sie das Netzwerkkabel in die Buchse des Adapters und das andere Ende in einen Anschluß des Hubs.

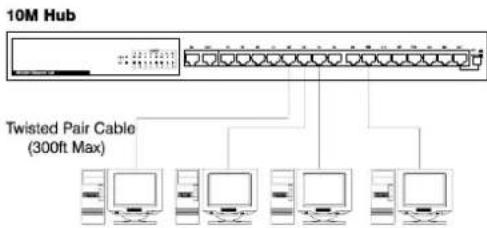

2.4 Verbindung 10Mbps Ethernet

Kategorie 3, Kategorie 4, und Kategorie 5 UTP Kabel, sowie EIA/TIA 568 100 Ohm STP Kabel, Die maximale Kabellänge zwischen dem Adapter und einem Hub ist 300ft (100m). Stecken Sie das Netzwerkkabel in die Buchse des Adapters und das andere Ende in einen Anschluß des Hubs. D-62.5 Treibers und Utilities Diskette Die [Divers und Utilities] Diskette enthält alle Treiber für die populären Betriebssysteme. y Novell NetWare (Client /Server) y Windows NT 3.5 , NT4.0 / 2000 / XP y Windows 95/98/ME y Microsoft Client (NDIST 2.0 DOS/OS2) y Windows For Workgroup 3.11 y Linux y …. und so weiter

2.6 Software Installation

Bitte sehen Sie unter „Kurzanleitung“ nach.

Diese Test Programm überprüft die Konfiguration des Adapters und zeigt mögliche Fehlerquellen auf. Dieser Test ist optional bei Fehlfunktionen, wie gleiche Interrupt Nummer mit anderen Karte in Ihrem Computer. Falls die Installation normal funktioniert, benötigen Sie dieses Testprogramm nicht. An der DOS Eingabeaufforderung tippen Sie bitte: a:\rset8139.exe <Enter> Der Bildschirm zeigt folgendes: View Current Configuration Set Up New Configuration Run Diagnostics Exit RSET8139 <Set Up New Configuration> erlaubt Ihnen die Einstellung der Netzwerk Geschwindigkeit, 10 oder 100M, und Transmissions Modus, Full oder Half Duplex, und so weiter. <Run Diagnostics> Startet das Adapter Test Programm. Das Adapter Test Programm beinhaltet: <EEPROM Test>, <Run Diagnostics on Board>, <Run Diagnostics on Network>, und <Run Power Management Test>. Der Power Management Test ist nur für WOL Adapter. D-7Wenn Sie <Run Diagnostics on Board> wählen , erscheint folgender ähnlicher Bildschirm, ˡ˷˸ʳ˜˗ˁˁˁˁˁˁˁˁˍʳ˃˃ʳ˸˃ʳˊ˷ʳ˶˃ʳ˃˃ʳ˃˄ʳ ˡ˸˾ʳ˦˸˸˷ˁˁˍʳ˄˃˃ˠ˵ʳ ˜˂ˢʳ˕˴˸ʳˁˁˁˁˁˁˍʳ˘˃˃˃˛ʳ ˜˸ʳˁˁˁˁˁˍʳ˄˄ʳ ˙˿˿ˀ˗˿˸ʳˁˁˁˍʳ˗˼˴˵˿˸˷ʳ

<Cable Connection> Test zeigt Ihnen ob die Kabelverbindung in Ordnung ist. Für den <Run Diagnostics on Network> Test, ist es notwendig eine Verbindung Ihres Computers mit einem anderen Computer zu haben. Dies ist ein "Ping-Pong" Test. Dieser Test kann nur beendet werden mit Senden und Empfangen von Datenpaketen zwischen zwei Computern. Der <Run Diagnostics On Network> Test Master PC: Master PC sendet ein „magic packet“ oder ein „Wake up frame“ durch das Netzwerk. Ziel PC: Der Ziel PC erkennt wenn immer ein qualifiziertes Paket empfangen wird. D-8

Ethernet Address 00E07DC00002 Target Machine Ethernet Address 00E07DC00001 Master MachineStarten des Ziel PCs mit einem „Magic Packet“ Step1: Ziel PC: Beim Ziel PC mus das WOL Kabel der Karte mit dem Motherboard verbunden sein. Prüfen Sie im BIOS <POWER MANGEMENT SETUP> ACPI, Wake On LAN Funktion muß Eingeschaltet sein. Step2: Ziel PC: Wählen Sie <Target Machine> Dann wartet das System auf ein „magic packet“ um selbständig zu starten. Step3: Master PC: Wählen Sie <Magic Packet> um ein „magic packet“ zu senden und den Ziel PC zu starten. Es wird nach der MAC Adresse des Ziel PCs gefragt geben Sie die Adresse ein wie z. Bsp. 00 e0 7d c0 00 02 ein. Step4: Ziel PC: ACPI Test Ergebnis soll zeigen Device State 1: PASS Device State 2: PASS Device State 3: PASS Step5: Ziel PC: Fahren Sie den Ziel PC herunter. Step6: Master PC: Sendet ein „magic packet“ um den Ziel PC zu starten. Testen des „Wakeup Frame“ Step1: Ziel PC: Wählen Sie <Target Machine> Dann wartet das System auf ein „magic packet“ um selbständig zu starten. Step2: Master PC: Wählen Sie <WakeUp Frame> um eben diesen zu senden. Step3: Ziel PC : ACPI Test Ergebnis soll zeigen. Device State 1: PASS Device State 2: PASS Device State 3: PASS Notiz: Das Adapter Testprogramm funktioniert nicht unter Windows 95/98 DOS Modus. Laden Sie keine Treiber, Speicher Manager oder Virus Scanner. Dieses Programm arbeitet nur am reinen DOS Prompt. D-9Kurzanleitung Bitte folgen Sie den Schritten für die Treiber Installation Microsoft Windows 95 / Windows 98 / Windows ME

1. Schalten Sie den Computer aus.

2. Stecken Sie den Adapter in einen freien PCI Steckplatz

3. Starten Sie den Computer

4. Nach dem Start wird der Adapter von Microsoft

5. Das System fordert Sie zur Treiber Installation auf.

6. Stecken Sie die “Treiber und Utilities” Diskette in das

Disketten Laufwerk und Drücken Sie <Enter>.

7. Für Windows 95, geben Sie bitte a:\ Pfad für die

8. Für Windows 98, geben Sie bitte a:\w98_2000 als

Pfad für die Installation ein.

9. Für Windows ME, geben Sie bitte a:\winme als

Pfad für die Installation ein.

10. Das Windows System wird den Treiber automatisch

11. Starten Sie Windows erneut.

Microsoft Windows NT

1. Schalten Sie den Computer aus.

2. Stecken Sie den Adapter in einen freien PCI Steckplatz

3. Starten Sie den Computer

4. Klicken Sie auf START, dann EINSTELLUNGEN dann

auf SYSTEMSTEUERUNG.

5. Wählen Sie NETZWERK

6. Bei der erst Installation von einem Netzwerk wird Sie

das System auffordern mit JA oder NEIN zu antworten, Wählen Sie JA.

7. Bei bereits Installierten Netzwerk, Wählen Sie Blatt

NETZWERKKARTE und dort HINZUFÜGEN.

8. Das System fordert Sie zur Treiber Installation auf.

9. Stecken Sie die “Treiber und Utilities” Diskette in das

Disketten Laufwerk und Drücken Sie <Enter>.

10. Geben Sie bitte den a:\winnt Pfad für die

11. Das Windows System wird den Treiber automatisch

12. Starten Sie Windows erneut.

D-10Microsoft Windows 2000

1. Schalten Sie den Computer aus.

2. Stecken Sie den Adapter in einen freien PCI Steckplatz

3. Starten Sie den Computer

4. Nachdem Microsoft Windows gestartet ist, wird der

Adapter erkannt und der Standard Treiber installiert.

5. Wählen Sie EINSTELLUNGEN vom START Menü.

6. Wählen Sie NETZWERK UND DFÜ-VERBINDUNGEN

und klicken Sie auf LAN VERBINDUNGEN.

7. Klicken Sie auf KONFIGURIEREN und wählen Sie

8. Das System bietet Ihnen nun zwei Optionen an, bitte

wählen Sie ZEIGE EINE LISTE....

9. Das System fordert Sie zur Treiber Installation auf,

wählen Sie DISKETTE.

10. Geben Sie bitte den a:\w98_2000 Pfad für die

Installation ein. Microsoft Windows XP

1. Schalten Sie den Computer aus.

2. Stecken Sie die Karte in einen freien PCI Steckplatz.

3. Starten Sie den Computer neu.

4. Nach dem Neustart wird die Karte automatisch von

Windows gefunden und der Standard Treiber wird auf die Karte gebunden.

5. Wählen Sie "Einstellungen" im "Start" Menü.

6. Wählen Sie "Netzwerkverbindungen" und klicken auf

"LAN-Verbindung" und dort auf "Eigenschaften”.

7. Klicken Sie auf "Konfigurieren" und wählen Sie "Treiber"

8. Auf dem "Treiber" Blatt wählen Sie "Aktualisieren".

9. Wählern Sie “Software von einer Liste....

(Fortgeschrittene)" und dann auf "Weiter".

10. Wählen Sie "Nicht suchen, sonder…" und klicken auf

11. Das System fragt Sie nach der Treiberdatei, klicken Sie

12. Geben Sie den Pfad a:\WinXP für die Installation an,

und klicken auf "OK". D-11Novell Netware System Bitte führen Sie folgende Eingaben durch: Für Netware Client LSL RTSODI IPXODI NETX oder VLM
