MANUALE UTENTE BIAA13FSH INDESIT

Istruzioni per l’uso

Istruzioni per l’uso, 1

Descrizione dell’apparecchio, 7

Reversibilità apertura porte, 11

Avvio e utilizzo, 12

Manutenzione e cura, 14

Precauzioni e consigli, 14

Anomalie e rimedi, 15

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente (

• In caso negativo, contattare il Numero Unico Nazionale

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel

vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre

l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il

Numero Unico Nazionale 199.199.199* per essere messi subito in

contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai

inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al

Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58

centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle

08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario

dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte

dell’operatore telefonico; per maggiori informazioni consultare il sito

 - numero di serie - serial number

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile

che la figura presenti particolari differenti rispetto a quelli

dell’apparecchio acquistato. La descrizione degli oggetti più

complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione

2 Vano CONSERVAZIONE

4 Vano CONGELAMENTO e CONSERVAZIONE

5 Cassetto FRUTTA e VERDURA *

6 Manopola FUNZIONAMENTO FRIGORIFERO

7 Contenitore FRESH BOX per CARNI e PESCI *

10 LAMPADINA (vedi Manutenzione)

12 Balconcino estraibile PORTAOGGETTI *

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.

11

Reversibilità apertura porte

* Presente solo in alcuni modelli.

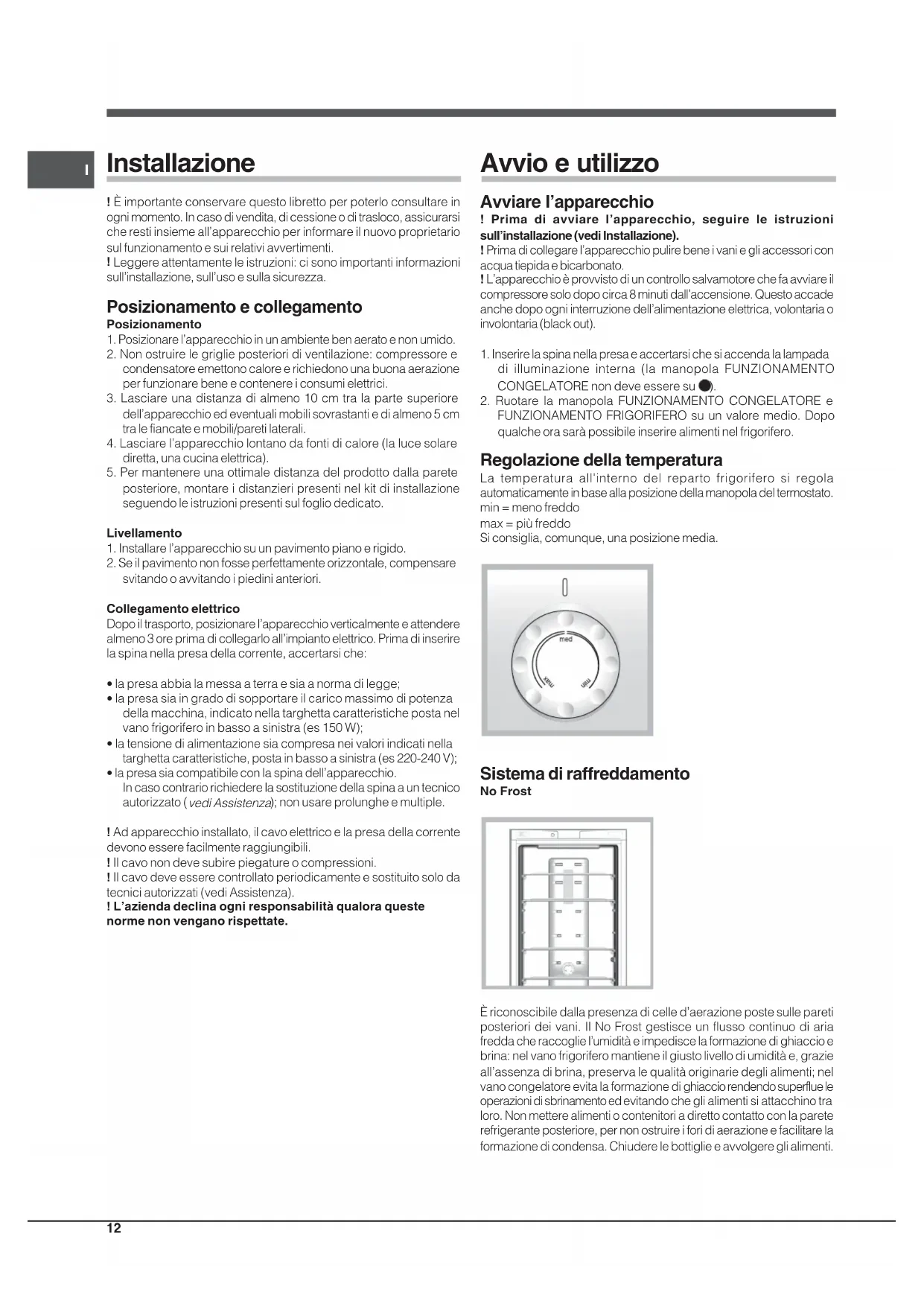

I Installazione ! È importante conservare questo libretto per poterlo consultare inogni momento. In caso di vendita, di cessione o di trasloco, assicurarsiche resti insieme all’apparecchio per informare il nuovo proprietariosul funzionamento e sui relativi avvertimenti. !

Leggere attentamente le istruzioni: ci sono importanti informazionisull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.2. Non ostruire le griglie posteriori di ventilazione: compressore econdensatore emettono calore e richiedono una buona aerazioneper funzionare bene e contenere i consumi elettrici.3. Lasciare una distanza di almeno 10 cm tra la parte superioredell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cmtra le fiancate e mobili/pareti laterali.4. Lasciare l’apparecchio lontano da fonti di calore (la luce solarediretta, una cucina elettrica).5. Per mantenere una ottimale distanza del prodotto dalla pareteposteriore, montare i distanzieri presenti nel kit di installazioneseguendo le istruzioni presenti sul foglio dedicato.Livellamento1. Installare l’apparecchio su un pavimento piano e rigido.2. Se il pavimento non fosse perfettamente orizzontale, compensaresvitando o avvitando i piedini anteriori.Collegamento elettricoDopo il trasporto, posizionare l’apparecchio verticalmente e attenderealmeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserirela spina nella presa della corrente, accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenzadella macchina, indicato nella targhetta caratteristiche posta nelvano frigorifero in basso a sinistra (es 150 W);• la tensione di alimentazione sia compresa nei valori indicati nellatarghetta caratteristiche, posta in basso a sinistra (es 220-240 V);• la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spina a un tecnicoautorizzato ( vedi Assistenza ); non usare prolunghe e multiple.! Ad apparecchio installato, il cavo elettrico e la presa della correntedevono essere facilmente raggiungibili.! Il cavo non deve subire piegature o compressioni.! Il cavo deve essere controllato periodicamente e sostituito solo datecnici autorizzati (vedi Assistenza).! L’azienda declina ogni responsabilità qualora questenorme non vengano rispettate. Avvio e utilizzo

Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguire le istruzionisull’installazione (vedi Installazione).! Prima di collegare l’apparecchio pulire bene i vani e gli accessori conacqua tiepida e bicarbonato.! L’apparecchio è provvisto di un controllo salvamotore che fa avviare ilcompressore solo dopo circa 8 minuti dall’accensione. Questo accadeanche dopo ogni interruzione dell’alimentazione elettrica, volontaria oinvolontaria (black out).1. Inserire la spina nella presa e accertarsi che si accenda la lampadadi illuminazione interna (la manopola FUNZIONAMENTOCONGELATORE non deve essere su ). 2. Ruotare la manopola FUNZIONAMENTO CONGELATORE eFUNZIONAMENTO FRIGORIFERO su un valore medio. Dopoqualche ora sarà possibile inserire alimenti nel frigorifero. Regolazione della temperatura La temperatura all'interno del reparto frigorifero si regolaautomaticamente in base alla posizione della manopola del termostato.min = meno freddomax = più freddoSi consiglia, comunque, una posizione media. Sistema di raffreddamento No FrostÈ riconoscibile dalla presenza di celle d’aerazione poste sulle paretiposteriori dei vani. Il No Frost gestisce un flusso continuo di ariafredda che raccoglie l’umidità e impedisce la formazione di ghiaccio ebrina: nel vano frigorifero mantiene il giusto livello di umidità e, grazieall’assenza di brina, preserva le qualità originarie degli alimenti; nelvano congelatore evita la formazione di ghiaccio rendendo superflue leoperazioni di sbrinamento ed evitando che gli alimenti si attacchino traloro. Non mettere alimenti o contenitori a diretto contatto con la pareterefrigerante posteriore, per non ostruire i fori di aerazione e facilitare laformazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.I

Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi

Precauzioni e consigli).

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di

• Non inserire liquidi in recipienti scoperti: provocherebbero un

aumento di umidità con conseguente formazione di condensa.

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi

figura), per l’inserimento di contenitori o alimenti di notevole dimensione.

Per regolare l’altezza non è necessario estrarre completamente il

Indicatore TEMPERATURA*: per individuare la zona più fredda del

1. Controllare che sull’indicatore risulti ben evidente OK (vedi figura).

2. Se non compare la scritta OK significa che la temperatura è troppo

elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO

su una posizione più alta (più freddo) e attendere circa 10 h finché

la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario, procedere con

una nuova regolazione. Se si sono introdotte grosse quantità di

alimenti o si è aperta frequentemente la porta del frigorifero, è

normale che l’indicatore non segni OK. Attendere almeno 10 h

prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO

su una posizione più alta.

Contenitore FRESH BOX

È il nuovo contenitore per mantenere freschi carne, pesce, formaggi.

Se collocato nella parte "bassa" del ripiano frigo è l'ideale per carne e

pesce; se spostato nella parte "alta" è ottimo per formaggi. Se non è

necessario, può essere comodamente estratto dal frigo.

Utilizzare al meglio il congelatore

La temperatura all'interno del reparto congelatore si regola

automaticamente in base alla posizione della manopola del termostato.

Si consiglia, comunque, una posizione media

ECO è la temperatura ottimale a bassi consumi.

spegne l’apparecchio, frigorifero compreso.

• Non ricongelare alimenti che stanno per scongelare o scongelati;

tali alimenti devono essere cotti per essere consumati (entro 24

• Gli alimenti freschi da congelare non devono essere posti a contatto

con quelli già congelati; vanno sistemati nel vano superiore

CONGELAMENTO e CONSERVAZIONE dove la temperatura

scende sotto i -18°C e garantisce una buona velocità di

• Non mettere nel congelatore bottiglie di vetro contenenti liquidi,

tappate o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da congelare è indicata

sulla targhetta caratteristiche, posta nel vano frigorifero in basso a

sinistra (esempio: Kg/24h 4).

! Per evitare di ostacolare la circolazione dell’aria all’interno del

congelatore, si raccomanda di non ostruire con cibi o contenitori i fori

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non aprire la porta del

congelatore: in questo modo congelati e surgelati si conserveranno

senza alterazioni per circa 9-14 ore.

Bacinella ghiaccio Ice

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel

vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più

a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di

1. Estrarre la bacinella spingendola verso l’alto.

Verificare che la bacinella sia completamente vuota e riempirla

d’acqua attraverso l’apposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se

succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: l’acqua riempie le forme per il principio

dei vasi comunicanti (vedi figura).

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella,

inserendo la parte superiore nell’apposita sede e facendola

5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere

la bacinella su una superficie dura e bagnarne l’esterno per far

staccare i ghiaccioli; farli poi uscire dal foro.

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.14

I WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Manutenzione e cura

Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolarel’apparecchio dalla rete di alimentazione:1. posizionare la manopola FUNZIONAMENTO CONGELATORE su ; 2. staccare la spina dalla presa. Pulire l’apparecchio • Le parti esterne, le parti interne e le guarnizioni in gomma possonoessere pulite con una spugnetta imbevuta di acqua tiepida ebicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi,candeggina o ammoniaca.• Gli accessori estraibili possono essere messi a bagno in acquacalda e sapone o detersivo per piatti. Sciacquarli e asciugarli concura.• Il retro dell’apparecchio tende a coprirsi di polvere, che può essereeliminata utilizzando con delicatezza, dopo aver spentol'apparecchio e staccato la presa di corrente, la bocchetta lungadell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori • L’apparecchio è fabbricato con materiali igienici che non trasmettonoodori. Per mantenere questa caratteristica è necessario che i cibivengano sempre protetti e chiusi bene. Ciò eviterà anche laformazione di macchie.• Nel caso si voglia spegnere l’apparecchio per un lungo periodo,pulire l’interno e lasciare le porte aperte Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero, staccarela spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.Accedere alla lampada togliendo la protezione come indicato in figura.Sostituirla con una di potenza analoga a quella indicata sulla protezione. 1 1

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle normeinternazionali di sicurezza.Queste avvertenze sono fornite per ragioni di sicurezza e devonoessere lette attentamente.Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) esuccessive modificazioni.- 2002/96/CE. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo non professionaleall’interno dell’abitazione.• L’apparecchio deve essere usato per conservare e congelarecibi, solo da persone adulte e secondo le istruzioni riportate inquesto libretto.• L’apparecchio non va installato all’aperto, nemmeno se lo spazio èriparato, perché è molto pericoloso lasciarlo esposto a pioggia etemporali.• Non toccare l’apparecchio a piedi nudi o con le mani o i piedibagnati o umidi.• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi oferirsi.• Non staccare la spina dalla presa della corrente tirando il cavo,bensì afferrando la spina.• È necessario staccare la spina dalla presa prima di effettuareoperazioni di pulizia e manutenzione. Non è sufficiente portare lamanopola per LA REGOLAZIONE DELLA TEMPERATURA sullaposizione (apparecchio spento) per eliminare ogni contattoelettrico.• In caso di guasto, in nessun caso accedere ai meccanismi interniper tentare una riparazione.• Non utilizzare, all'interno degli scomparti conservatori di cibicongelati, utensili taglienti ed appuntiti o apparecchi elettrici se nonsono del tipo raccomandato dal costruttore.• Non mettere in bocca cubetti appena estratti dal congelatore.• Questo apparecchio non è da intendersi adatto all’uso da parte dipersone (incluso bambini) con ridotte capacità fisiche, sensoriali omentali, o prive di esperienza e conoscenza, a meno che sianostate supervisionate o istruite riguardo all’uso dell’apparecchio dauna persona responsabile della loro sicurezza. I bambinidovrebbero essere supervisionati per assicurarsi che non giochinocon l’apparecchio.• Gli imballaggi non sono giocattoli per bambini. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali,così gli imballaggi potranno essere riutilizzati.• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), prevede che gli elettrodomesticinon debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani.Gli apparecchi dismessi devono essere raccolti separatamenteper ottimizzare il tasso di recupero e riciclaggio dei materiali che licompongono ed impedire potenziali danni per la salute e l’ambiente.Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordaregli obblighi di raccolta separata. Per ulteriori informazioni, sulla correttadismissione degli elettrodomestici, i detentori potranno rivolgersi alservizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambienteI

• Installare l’apparecchio in un ambiente fresco e ben aerato,

proteggerlo dall’esposizione diretta ai raggi solari, non disporlo

vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio

il più brevemente possibile.

Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio:

per una buona conservazione, il freddo deve poter circolare

liberamente. Se si impedisce la circolazione, il compressore lavorerà

• Non introdurre alimenti caldi: alzerebbero la temperatura interna

costringendo il compressore a un grosso lavoro, con grande

spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio (

); uno spesso strato di ghiaccio rende più difficile la

cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Può accadere che l’apparecchio non funzioni. Prima di telefonare

all’Assistenza (vedi Assistenza), controllare che non si tratti di un

problema facilmente risolvibile aiutandosi con il seguente elenco.

La lampada di illuminazione interna non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza

da fare contatto, oppure in casa non c’è corrente.

• La manopola FUNZIONAMENTO CONGELATORE è sulla

Il motore non parte.

• L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e

Il frigorifero e il congelatore raffreddano poco.

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non

è in posizione corretta.

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano.

• La manopola per la LA REGOLAZIONE DELLA TEMPERATURA

non è in posizione corretta.

Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

L’apparecchio emette molto rumore.

• L’apparecchio non è stato installato ben in piano (vedi Installazione).

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed

• Il gas refrigerante interno produce un leggero rumore anche

quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è

• Le temperature elevate sono necessarie per evitare la formazioni

di condensa in particolari zone del prodotto.16
