MANUAL DE UTILIZADOR BIAA13FSH INDESIT

Instruções para a utilização, 2

Descrição do aparelho, 9

Reversibilidade da abertura das portas, 11

Início e utilização, 36

Manutenção e cuidados, 38

Precauções e conselhos, 38

Anomalias e soluções, 39

Instruções para a utilização

Antes de contactar a Assistência técnica:

Verifique se pode resolver sozinho a anomalia (

• Se, apesar de todos os controlos, o aparelho não funcionar e o

inconveniente detectado continuar, contactar o Centro de

Assistência mais próximo.

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa de identificação situada

no compartimento frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a

instalação de peças sobresselentes não originais para reposição.

6 Manopola FUNZIONAMENTO FRIGORIFERO

Descrição do aparelho

Estas instruções sobre a utilização são válidas para vários modelos,

portanto é possível que na figura haja pormenores diferentes do

aparelho que adquiriu. Há uma descrição dos assuntos mais

complexos nas páginas seguintes.

1 PEZINHO de regulação

2 Compartimento para CONSERVAÇÃO

3 Recipiente para gelo Ice

4 Compartimento para CONGELAÇÃO e CONSERVAÇÃO

5 Gaveta para FRUTAS e HORTALIÇAS *

6 Selector de FUNCIONAMENTO DO FRIGORÍFICO

10 LÂMPADA (veja a Manutenção)

11 Selector de FUNCIONAMENTO DO CONGELADOR

12 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS *

13 Prateleira para GARRAFAS

* Variáveis em número e/ou na posição, presente somente em alguns

Reversibilidade da abertura das

* Presente somente em alguns modelos.

de condensación en zonas particulares del producto.36

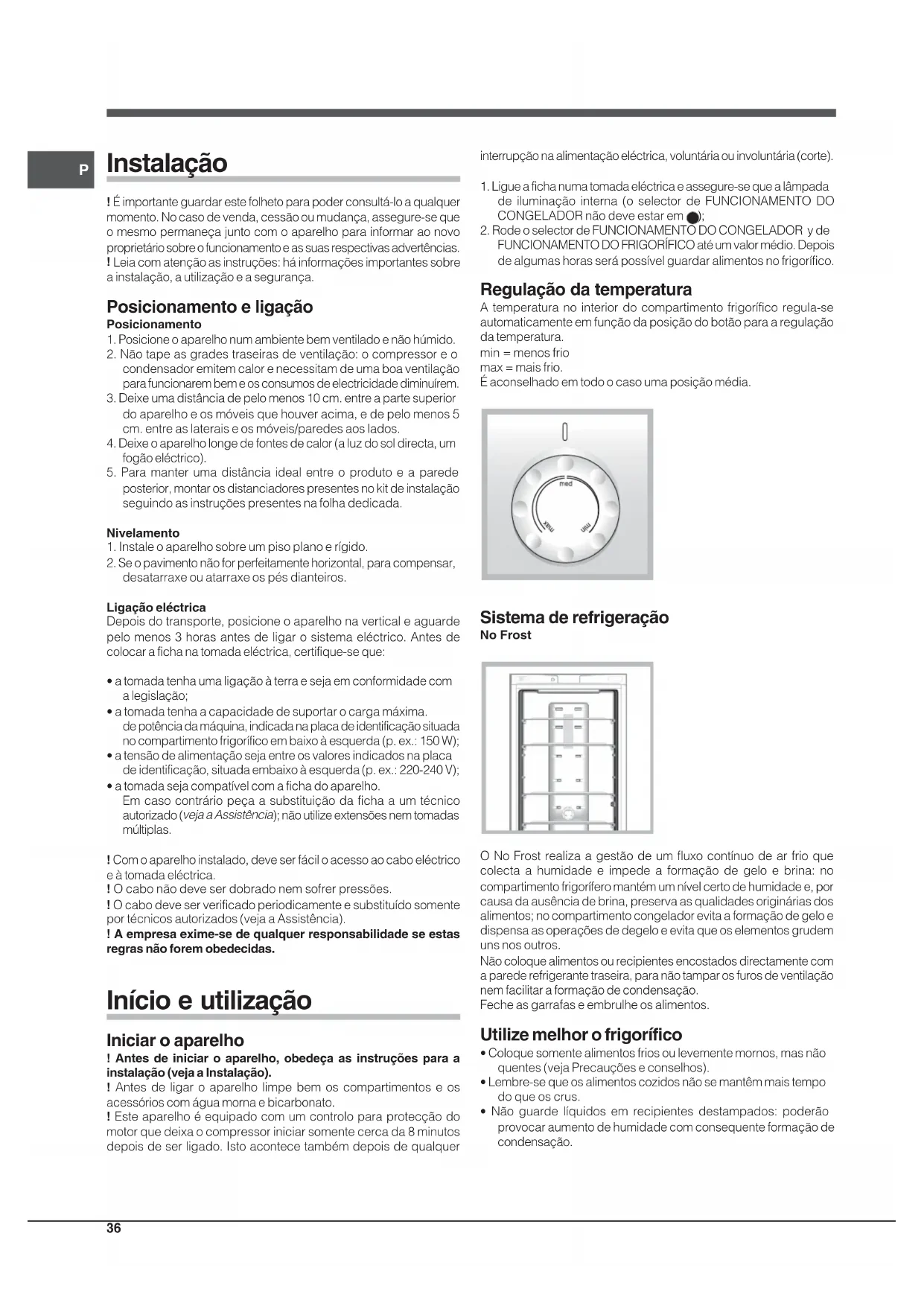

P Instalação ! É importante guardar este folheto para poder consultá-lo a qualquermomento. No caso de venda, cessão ou mudança, assegure-se queo mesmo permaneça junto com o aparelho para informar ao novoproprietário sobre o funcionamento e as suas respectivas advertências. !

Leia com atenção as instruções: há informações importantes sobrea instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento1. Posicione o aparelho num ambiente bem ventilado e não húmido.2. Não tape as grades traseiras de ventilação: o compressor e ocondensador emitem calor e necessitam de uma boa ventilaçãopara funcionarem bem e os consumos de electricidade diminuírem.3. Deixe uma distância de pelo menos 10 cm. entre a parte superiordo aparelho e os móveis que houver acima, e de pelo menos 5cm. entre as laterais e os móveis/paredes aos lados.4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, umfogão eléctrico).5. Para manter uma distância ideal entre o produto e a paredeposterior, montar os distanciadores presentes no kit de instalaçãoseguindo as instruções presentes na folha dedicada.Nivelamento1. Instale o aparelho sobre um piso plano e rígido.2. Se o pavimento não for perfeitamente horizontal, para compensar,desatarraxe ou atarraxe os pés dianteiros.Ligação eléctricaDepois do transporte, posicione o aparelho na vertical e aguardepelo menos 3 horas antes de ligar o sistema eléctrico. Antes decolocar a ficha na tomada eléctrica, certifique-se que:• a tomada tenha uma ligação à terra e seja em conformidade coma legislação;• a tomada tenha a capacidade de suportar o carga máxima.de potência da máquina, indicada na placa de identificação situadano compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);• a tensão de alimentação seja entre os valores indicados na placade identificação, situada embaixo à esquerda (p. ex.: 220-240 V);• a tomada seja compatível com a ficha do aparelho.Em caso contrário peça a substituição da ficha a um técnicoautorizado ( veja a Assistência ); não utilize extensões nem tomadasmúltiplas.! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctricoe à tomada eléctrica.! O cabo não deve ser dobrado nem sofrer pressões.! O cabo deve ser verificado periodicamente e substituído somentepor técnicos autorizados (veja a Assistência).! A empresa exime-se de qualquer responsabilidade se estasregras não forem obedecidas. Início e utilização

Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para ainstalação (veja a Instalação).! Antes de ligar o aparelho limpe bem os compartimentos e osacessórios com água morna e bicarbonato.! Este aparelho é equipado com um controlo para protecção domotor que deixa o compressor iniciar somente cerca da 8 minutosdepois de ser ligado. Isto acontece também depois de qualquerinterrupção na alimentação eléctrica, voluntária ou involuntária (corte).1. Ligue a ficha numa tomada eléctrica e assegure-se que a lâmpadade iluminação interna (o selector de FUNCIONAMENTO DOCONGELADOR não deve estar em ); 2. Rode o selector de FUNCIONAMENTO DO CONGELADOR y deFUNCIONAMENTO DO FRIGORÍFICO até um valor médio. Depoisde algumas horas será possível guardar alimentos no frigorífico. Regulação da temperatura A temperatura no interior do compartimento frigorífico regula-seautomaticamente em função da posição do botão para a regulaçãoda temperatura. min

= menos friomax = mais frio.É aconselhado em todo o caso uma posição média. Sistema de refrigeração No FrostO No Frost realiza a gestão de um fluxo contínuo de ar frio quecolecta a humidade e impede a formação de gelo e brina: nocompartimento frigorífero mantém um nível certo de humidade e, porcausa da ausência de brina, preserva as qualidades originárias dosalimentos; no compartimento congelador evita a formação de gelo edispensa as operações de degelo e evita que os elementos grudemuns nos outros.Não coloque alimentos ou recipientes encostados directamente coma parede refrigerante traseira, para não tampar os furos de ventilaçãonem facilitar a formação de condensação.Feche as garrafas e embrulhe os alimentos. Utilize melhor o frigorífico • Coloque somente alimentos frios ou levemente mornos, mas nãoquentes (veja Precauções e conselhos).• Lembre-se que os alimentos cozidos não se mantêm mais tempodo que os crus.• Não guarde líquidos em recipientes destampados: poderãoprovocar aumento de humidade com consequente formação decondensação.P

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura

regulável mediante as guias para este fim (veja a figura), para

introduzir recipientes ou alimentos de tamanho grande. Para regular

a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do

1. Verifique se no indicador está em OK de maneira bem evidente

2. Se não aparecer a escrita OK significa que a temperatura está alta

demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde

aproximadamente 10 h. até a temperatura estabilizar-se.

3. Verifique novamente o indicador: e, se for necessário, realize uma

nova regulação. Se forem guardadas grandes quantidades de

alimentos ou se a porta for aberta frequentemente, é normal que o

indicador não esteja em OK. Aguarde pelo menos 10 h. antes de

regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa

É o novo recipiente para manter frescos carnes, peixe e queijos. Se for

colocado na parte “baixa” duma prateleira do frigorífico é ideal para

carne e peixe; se for deslocado na parte “alta” é óptimo para queijos.

Se não for necessário, pode ser comodamente retirada do frigorífico.

Utilize melhor o congelador

A temperatura no interior do compartimento condelador regula-se

automaticamente em função da posição do botão para a regulação

ECO é a temperatura ideal para consumos baixos.

desliga o aparelho, inclusive o frigorífico.

• Não congele novamente alimentos que estiverem a descongelar-

se ou descongelados; estes alimentos devem ser cozidos para

ser consumados (dentro de 24 horas).

• Os alimentos frescos a serem congelados não devem ser

colocados encostados nos já congelados.

• Não coloque no congelador garrafas de vidro contendo líquidos,

tampadas ou fechadas hermeticamente, porque poderão partir-

• A quantidade máxima diária de alimentos a ser congelada é

indicada na placa de identificação, situada no compartimento

frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do

congelador: desta maneira os alimentos congelados em casa ou

industriais não sofrerão alterações durante aproximadamente 9 ~ 14

! Para evitar criar obstáculos para a circulação de ar, no interior do

congelador, é recomendável não tampar os furos de ventilação com

alimentos nem recipientes.

Recipiente para gelo Ice

A posição na parte superior das gavetas no vão do freezer assegura

uma limpeza maior (o gelo não entra mais em contacto com os

alimentos) e ergonomia (não goteja quando for carregado).

1. Para retirar o recipiente empurre-o para cima.

Certifique-se que o recipiente esteja inteiramente vazio e encha-o

de água pelo furo para este fim.

2. Preste atenção para não ultrapassar o nível indicado (MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer,

aguarde o gelo derreter-se e esvazie o recipiente).

3. Rode o recipiente 90°: a água enche as formas pelo princípio dos

vasos comunicantes (veja a figura).

4. Tape o furo com a tampa fornecida e guarde o recipiente,

introduzindo a parte superior na respectiva sede e deixe-o

5. Quando se tiver formato gelo (tempo mínimo aproximadamente 8

horas) bata o recipiente sobre uma superfície dura e molhe-o por

fora para o gelo soltar-se; em seguida deixe-o sair pelo furo. WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX

* Variáveis em número e/ou na posição, presente somente em alguns

P Manutenção e cuidados

Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessário isolaro aparelho da rede eléctrica:1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em

; 2. desligue a ficha da tomada eléctrica. Limpar o aparelho • As partes externas, as partes internas e as guarnições deborracha podem ser limpadas com uma esponja molhada deágua morna e bicarbonato de sódio ou sabão neutro. Nãoempregue solventes, abrasivos, água de javel nem amoníaco.• Os acessórios removíveis podem ser colocados de molho emágua quente e sabão ou detergente para pratos. Enxagúe-os eenxugue-os com cuidado.• Na parte de trás do aparelho tende a acumular-se poeira, quepode ser eliminada, depois de ter desligado o aparelho e retiradoa ficha da tomada eléctrica, utilizando delicadamente o bocalcomprido de um aspirador de pó, regulado numa potência média. Evite bolor e maus cheiros • Este aparelho foi fabricado com materiais higiénicos que nãotransmitem odores. Para manter esta característica é necessárioos alimentos serem sempre protegidos e bem fechados. Istotambém evitará a formação de manchas.• Se for deixar o aparelho muito tempo desligado, limpe-o por dentroe deixe as portas abertas. Substituição da lâmpada Para substituir a lâmpada de iluminação do compartimento frigorífico,desligue a ficha da tomada de corrente. Obedeça as seguintesinstruções. Para obter acesso à lâmpada, retire a protecção damaneira indicada na figura. Substitua-a por uma de potência análogaà indicada na protecção. 1 1

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com asregras internacionais de segurança. Estas advertências sãofornecidas para razões de segurança e devem ser lidas com atenção.Esta aparelhagem é em conformidade com a seguintes Directivas daComunidade Europeia:- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) esucessivas modificações. Segurança geral • Este aparelho foi concebido para uma utilização de tipo nãoprofissional, no âmbito de uma morada.• Este aparelho deve ser utilizado somente por pessoas adultas,para conservar e congelar alimentos, segundo as instruçõesapresentadas neste folheto.• Este aparelho não deve ser instalado ao ar livre mesmo se numsítio abrigado, porque é muito perigoso deixá-lo exposto à chuvae temporais.• Não toque neste aparelho com os pés descalços nem com asmãos ou os pés molhados ou húmidos.• Não toque nas partes de refrigeração internas: há perigo dequeimaduras e feridas.• Não puxe o cabo eléctrico para desligar a ficha da tomada, maspegue pela ficha.• É necessário desligar a ficha da tomada antes de realizaroperações de limpeza e manutenção. Não é suficiente colocar osselectores de regulação da temperatura na posição (aparelhodesligado) para eliminar todos os contactos eléctricos.• No caso de avaria, nunca mexa nos mecanismos internos paratentar reparar.• Não utilize, no interior dos compartimentos para guardar alimentoscongelados, utensílios cortantes e pontiagudos ou dispositivoseléctricos se não forem do tipo recomendado pelo construtor.• Não coloque na boca cubos de gelo assim que os retirar docongelador.• Não é previsto que este aparelho seja utilizado por pessoas(incluso crianças) com reduzidas capacidades físicas, sensoriaisou mentais, por pessoas inexperientes ou sem conhecimento, anão ser que sejam vigiadas ou que tenham recebido instruçõespreliminares sobre o uso do aparelho por parte de uma pessoaresponsável pela sua segurança. As crianças deveriam servigiadas para evitar que brinquem com o aparelho.• Os embalagens não são brinquedos para as crianças. Eliminação • Eliminação do material de embalagem: obedeça as regras locais,ou reutilize as embalagens.• A directiva Europeia 2002/96/CE referente à gestão de resíduos deaparelhos eléctricos e electrónicos (RAEE), prevê que oselectrodomésticos não devem ser escoados no fluxo normal dosresíduos sólidos urbanos. Os aparelhos desactualizados devemser recolhidos separadamente para optimizar a taxa de recuperaçãoe reciclagem dos materiais que os compõem e impedir potenciaisdanos para a saúde humana e para o ambiente. O símbolo constituídopor um contentor de lixo barrado com uma cruz deve ser colocadoem todos os produtos por forma a recordar a obrigatoriedade derecolha separada. Os consumidores devem contactar as autoridadeslocais ou os pontos de venda para solicitar informação referente aolocal apropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente • Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque pertode fontes de calor.• Para colocar ou retirar alimentos, abra as portas deste aparelho omais rapidamente possível. Cada vez que abrir as portas causaum notável gasto de energia.• Não encha este aparelho com alimentos demais: parauma boa conservação, o frio deve poder circular livremente. Seimpedir-se a circulação, o compressor funcionará continuamente.• Não coloque dentro alimentos quentes: aumentarão a temperaturainterna forçando o compressor a funcionar muito, com grandedesperdício de energia eléctrica.• Descongele este aparelho quando se formar gelo (veja aManutenção); uma camada grossa de gelo torna mais difícil atransmissão do frio aos alimentos e aumenta o consumo deenergia.P

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à

Assistência técnica (veja a Assistência), verifique se não se trata de

um problema fácil de resolver com a ajuda da seguinte lista.

A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada eléctrica ou não está bem ligada

e portanto não há contacto, ou então não há corrente em casa.

• O selector de FUNCIONAMENTO DO CONGELADOR está na

• Este aparelho é equipado com um controlo de protecção para o

motor (veja Início e utilização).

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.

• As portas são abertas com frequência excessiva.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na

• O frigorífico ou o congelador foram enchidos demais.

Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na

O motor está a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.

• A temperatura do ambiente externo está muito alta.

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).

• O aparelho foi instalado entre móveis ou objectos que vibram e

• O gás refrigerante interno produz um ruído leve mesmo quando o

compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é

• As temperaturas elevadas são necessárias para evitar a formação

de condensa em particulares zonas do produto.40
