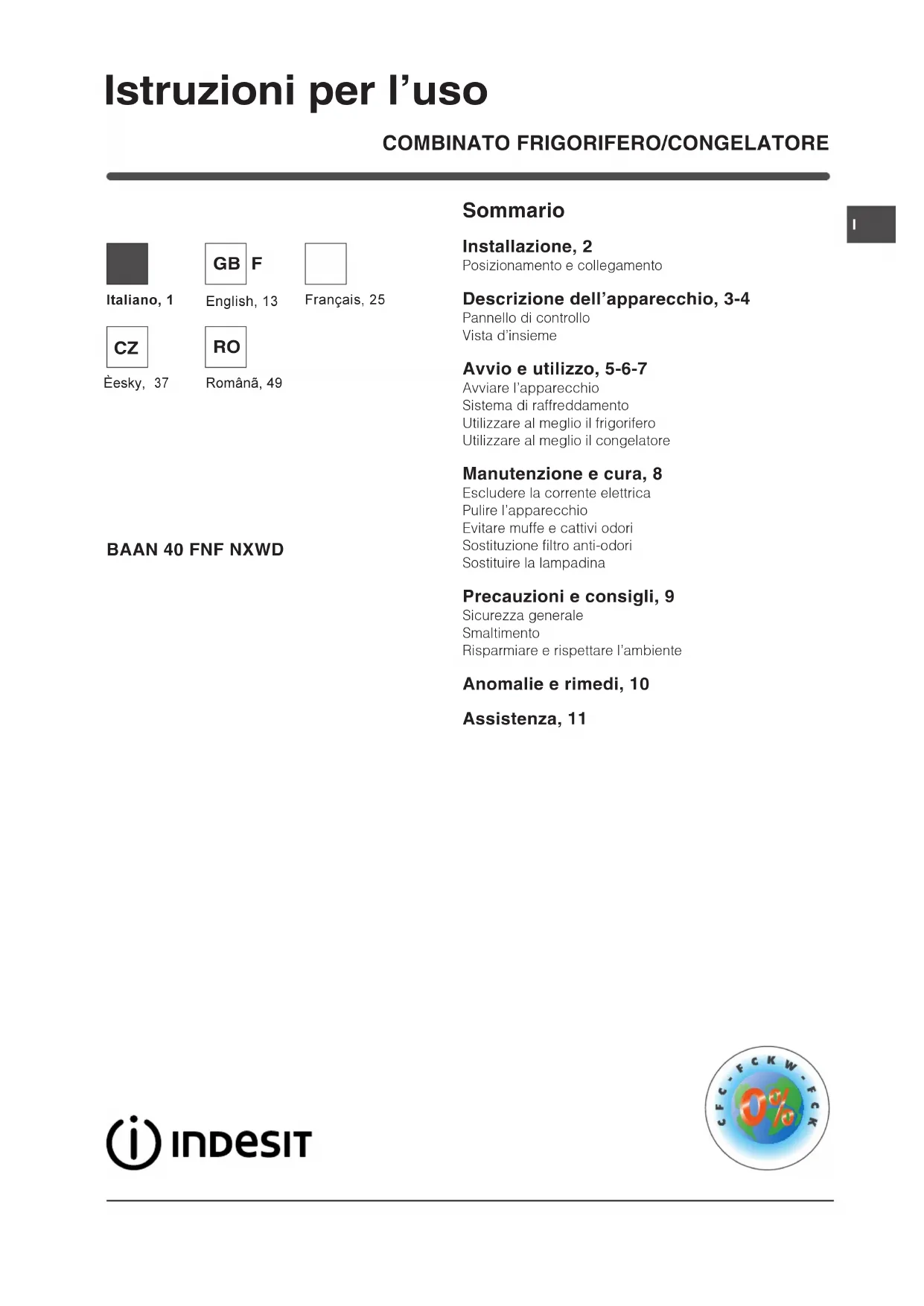

MANUALE UTENTE BAAN 40 FNF NXWD INDESIT

Posizionamento e collegamento

Descrizione dell'apparecchio, 3-4

Pannello di controllo

Vista d'insieme

Avvio e utilizzo, 5-6-7

Avviare l'apparecchio

Sistema di raffreddamento

Utilizzare al meglio il frigorifero

Utilizzare al meglio il congelatore

Manutenzione e cura, 8

Escludere la corrente elettrica

Pulire l'apparecchio

Evitare muffe e cattivi odori

Sostituzione filtro anti-odori

Sostituire la lampadina

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Anomalie e rimedi, 10

Assistenza, 11

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

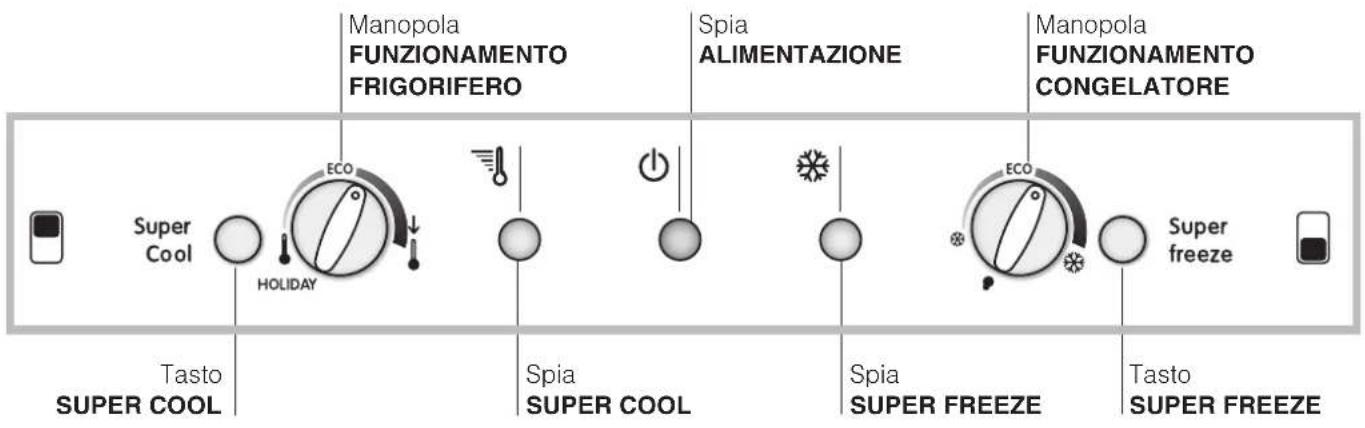

Pannello di controllo

Manopola FUNZIONAMENTO FRIGORIFERO Spia ALIMENTAZIONE Manopola FUNZIONAMENTO CONGELATORE Super Cool ECO HOLIDAY Spia SUPER COOL Spia SUPER FREEZE Tasto SUPER COOL Super freeze Tasto SUPER FREEZE

• Tasto SUPER COOL (raffreddamento rapido) per abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo).
  • Manopola FUNZIONAMENTO FRIGORIFERO per regolare la temperatura del vano frigorifero:

meno freddo.

↓ più freddo.

ECO è la temperatura ottimale a bassi consumi. HOLIDAY è la funzione holiday (vedi Manutenzione e cura).

• Spia gialla SUPER COOL (raffreddamento rapido): si accende quando viene premuto il tasto SUPER COOL.

• Spia verde ALIMENTAZIONE: si accende quando l'apparecchio è collegato alla rete di alimentazione.

• Spia gialla SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE.

• Manopola FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore:

* meno freddo.
più freddo.
ECO è la temperatura ottimale a bassi consumi.
- spegne l'apparecchio, frigorifero compreso.

- Tasto SUPER FREEZE (congelamento rapido) per congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo).

! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

Descrizione dell'apparecchio

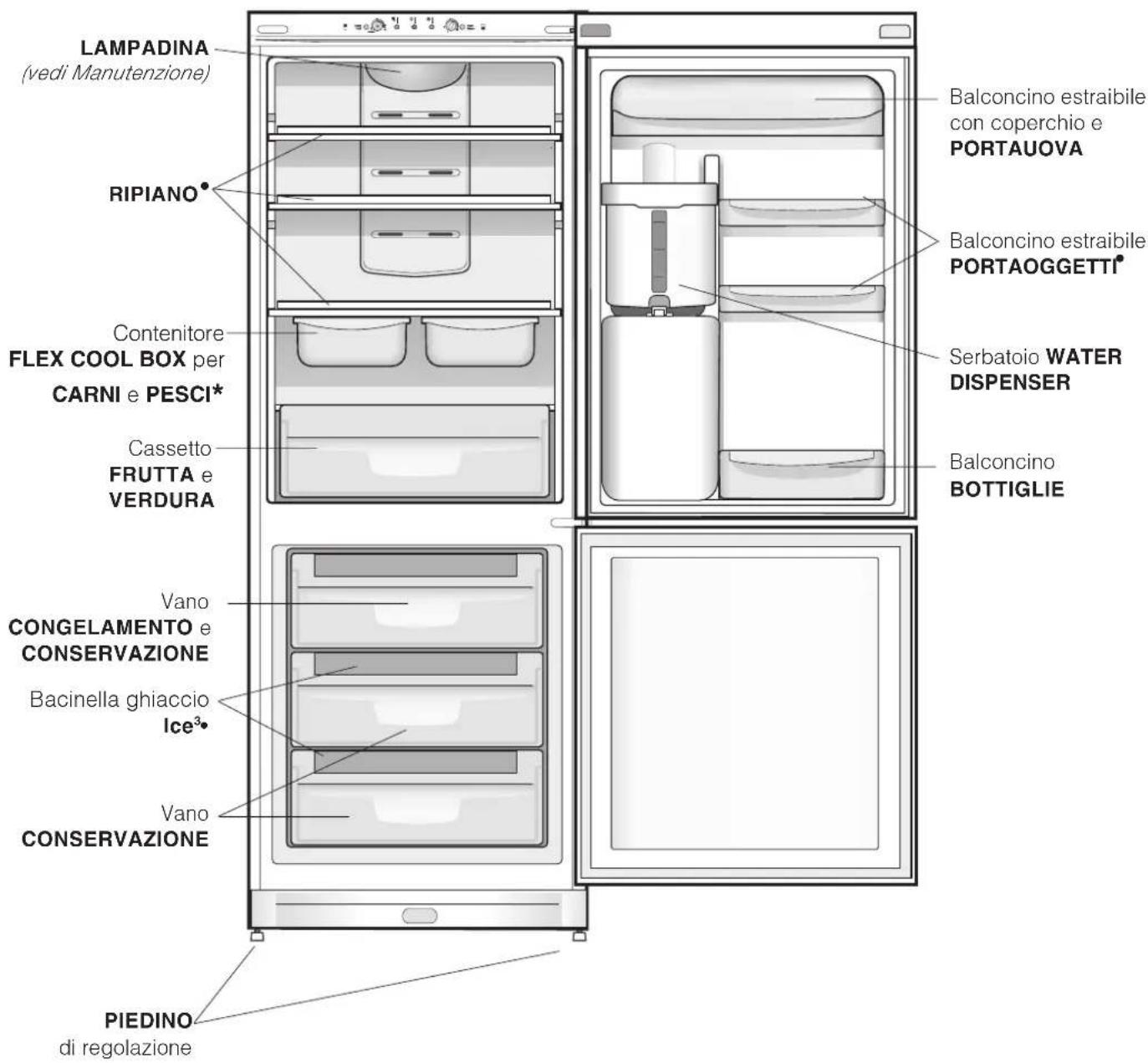

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

LAMPADINA (vedi Manutenzione) RIPIANO Contenitore FLEX COOL BOX per CARNI e PESCI* Cassetto FRUTTA e VERDURA Vano CONGELAMENTO e CONSERVAZIONE Bacinella ghiaccio Ice³* Vano CONSERVAZIONE PIEDINO di regolazione Balconcino estraibile con coperchio e PORTAUOVA Balconcino estraibile PORTAOGGETTI® Serbatoio WATER DISPENSER Balconcino BOTTIGLIE

• Variabili per numero e/o per posizione.
  * Presente solo in alcuni modelli.

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'installazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
! L'apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accade anche dopo ogni interruzione dell'alimentazione elettrica, volontaria o involontaria (black out).

1. Posizionare la manopola FUNZIONAMENTO CONGELATORE su ●.
2. Inserire la spina nella presa e accertarsi che si accenda la spia verde ALIMENTAZIONE.
3. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti.
4. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

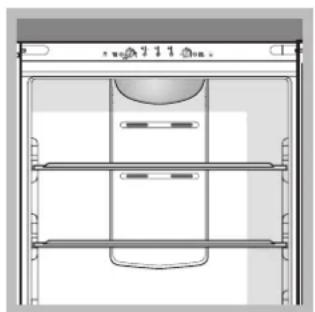

Sistema di raffreddamento

No Frost

Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l'umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all'assenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
• Premere il tasto SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.
• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

1 2

RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contenitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario

estrarre completamente il ripiano.

Contenitore FLEX COOL BOX\*

È il nuovo contenitore per mantenere freschi carne, pesce, formaggi. Se collocato nella parte "bassa" del ripiano frigo è l'ideale per carne e pesce; se spostato nella parte "alta" è ottimo per formaggi. Se non è necessario, può essere comodamente estratto dal frigo.

Alcuni modelli sono dotati di un filtro anti-odori a carboni attivi, che assicura una migliore qualità dell'aria all'interno del frigorifero. Il filtro è collocato in basso a destra, dentro la bocchetta di aerazione.

* Presente solo in alcuni modelli.

WATER DISPENSER

Riempimento serbatoio acqua.

• Utilizzare solo acqua naturale.
• Non utilizzare altre bevande quali latte, succo di frutta, alcolici o bibite gassate.
• Riempire il serbatoio fino al livello indicato MAX
• Non è possibile utilizzare una bottiglia in PET.

1 Rimuovere il coperchio e riempire il serbatoio di acqua fino al livello MAX. Questa operazione deve essere fatta solo quando il serbatoio è montato sulla porta.

2 Il serbatoio può contenere 3 lt di acqua.
3 Riempire solo con acqua naturale.
4 Non lasciare l'acqua nel serbatoio per un lungo periodo di tempo e quando è attiva la funzione HOLIDAY.

Pulizia del serbatoio acqua

1 Prima della rimozione del serbatoio, assicurarsi che sia completamente vuoto.
2 Pulire tutti gli elementi solo con acqua e asciugare con un panno pulito.
3 Non utilizzare detergenti o altri prodotti chimici.
4 Non lavare in lavastoviglie.
5 Prima di rimontare il serbatoio assicurarsi della corretta posizione delle guarnizioni.
6 Dopo l'erogazione dell'acqua, le eventuali gocce vengono raccolte nella vaschetta posta sotto la grigia rimovibile.

Sicurezza bambini

Il dispositivo è dotato di un sistema di sicurezza che, quando inserito, impedisce l'erogazione dell'acqua da parte di bambini.

Per attivare la "Sicurezza Bambini" spostare la leva come indicato in figura "Lock".

La disattivazione è possibile riportando la

leva nella posizione iniziale "Unlock".

Utilizzare al meglio il congelatore

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione).
• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemi nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i - 18°C e garantisce una buona velocità di congelamento.
• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
• Per congelare (se il congelatore è già in funzione): premere il tasto SUPER FREEZE (congelamento rapido) (accensione della relativa spia gialla), introdurre gli alimenti e chiudere la porta. La funzione si disattiva automaticamente trascorse 24 ore o raggiunte le temperature ottimali (spia spenta).

! Per evitare di ostacolare la circolazione dell'aria all'interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

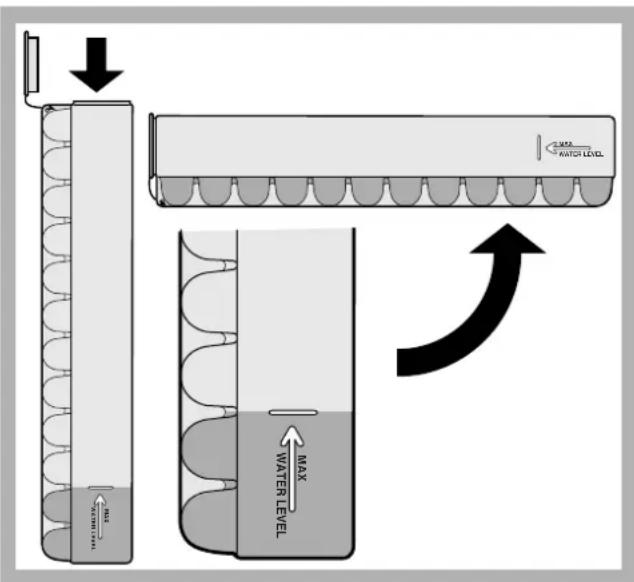

Bacinella ghiaccio Ice ^3 .

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso l'alto. Verificare che la bacinella sia completamente vuota e riempirla d'acqua attraverso l'apposito foro.
2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90°: l'acqua riempie le forme per il principio dei vasi comunicanti (vedi figura).
4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella nell'apposita sede.
5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne l'esterno per far staccare i ghiaccioli; farli poi uscire dal foro.

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su ●;
2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare l'allarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE sul valore desiderato. Per isolare l'apparecchio procedere seguendo i punti 1 e 2.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Funzione HOLIDAY

Se si parte per un periodo di vacanza non è necessario spegnere l'apparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di regolare la temperatura del vano frigorifero alle condizioni ottimali per la situazione (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo,

ECO HOLIDAY

indispensabile per la conservazione degli alimenti. Per attivare la funzione: impostare la manopola FUNZIONAMENTO FRIGORIFERO su HOLIDAY (vedi figura). Un doppio breve segnale acustico ne conferma l'attivazione; la disattivazione è indicata

da un segnale acustico singolo.

Sostituzione filtro anti-odori

Il filtro dovrebbe essere sostituito dopo circa 6-8 mesi dalla sua attivazione, tempo che può variare a seconda del tipo di alimenti conservati. Per avere indicazioni su dove poter acquistare il filtro di ricambio contattare l'Assistenza (vedi Assistenza). Per sostituire il filtro agire come indicato (vedi figure A e B).

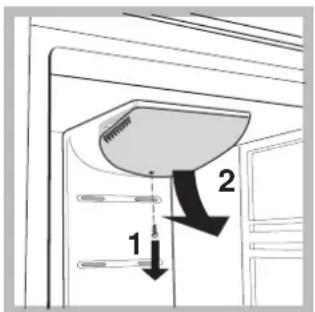

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione (10 W, 15 W o 25 W).

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione)

e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione ● (apparecchio spento) per eliminare ogni contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.
• Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochi con l'apparecchio.
  • Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatra interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).

|

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La spia verde ALIMENTAZIONE non si accende.

Il motore non parte.

Le spie sono debolmente accese.

a) Suona l'allarme.
b) Suona l'allarme e lampeggiano le due spie gialle.
c) Suona l'allarme e lampeggiano le due spie gialle e quella verde.

Riscaldamento eccessivo

+ segnale acustico

Riscaldamento pericoloso

+ segnale acustico

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
• L'apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).
• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta.
b) L'apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli.
c) L'apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati.

b/c) In entrambi i casi il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti.

Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione ● (spento) e riaccendere l'apparecchio.

La spia verde ALIMENTAZIONE lampeggia.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

L'apparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata.

• L'apparecchio non funzione correttamente. Chiamare l'Assistenta Tecnica
• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione).
• Il frigorifero o il congelatore sono stati riempiti eccessivamente.
• La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione).
• È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla SUPER FREEZE è accesa (vedi Desc.).
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).

- L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

- Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

- Le temperature elevate sono necessarie per evitare la formazione di condensa in particolari zone del prodotto.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Centro Assistenza più vicino.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

modello numero di serie Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V- 50 Hz 150 W #W Fuse A Max 15 w Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Compr. R 134 a Test Pressure HIGH-235 Syst. kg 0,090 P.S4 LOW 140 Kompr. Made in Italy 13918

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Italiano, 1

English, 13

Français, 25

Èesky, 37

Românã, 49

BAAN 40 FNF NXWD

Contents

Installation, 14
