MANUAL DE UTILIZARE BAAN 40 FNF NXWD INDESIT

Amplasare și racordare

Descriere aparat, 51-52

Panou control

Vedere de ansamblu

Pornire și utilizare, 53-54-55

Activare aparat

Instalația de răcire

Utilizare optimală frigider

Utilizare optimală congelator

Întreținere și curățire, 56

Decuplare electrică

Curățare aparat

Evitarea mucegaiului și a mirosurilor urâte

Înlocuirea filtrul antiodorizant

Înlocuire bec

Precauții și sfaturi, 57

Siguranța generală

Lichidare aparat

Economisirea energiei și protectția mediului

înconjurător

Anomalii și remedii, 58

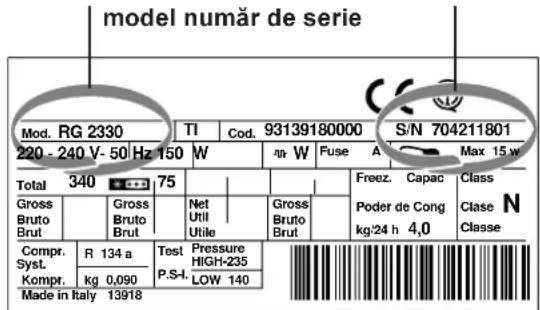

Asistență, 59

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinței, acesta trebuie să fie înmânat împreună cu mașina de spălat, pentru a informa noul proprietar cu privire la funcționare și la respectivele avertismente.

! Citiți cu atenție instrucțiunile: veți găsi informații importante cu privire la instalație, la folosire și la siguranță.

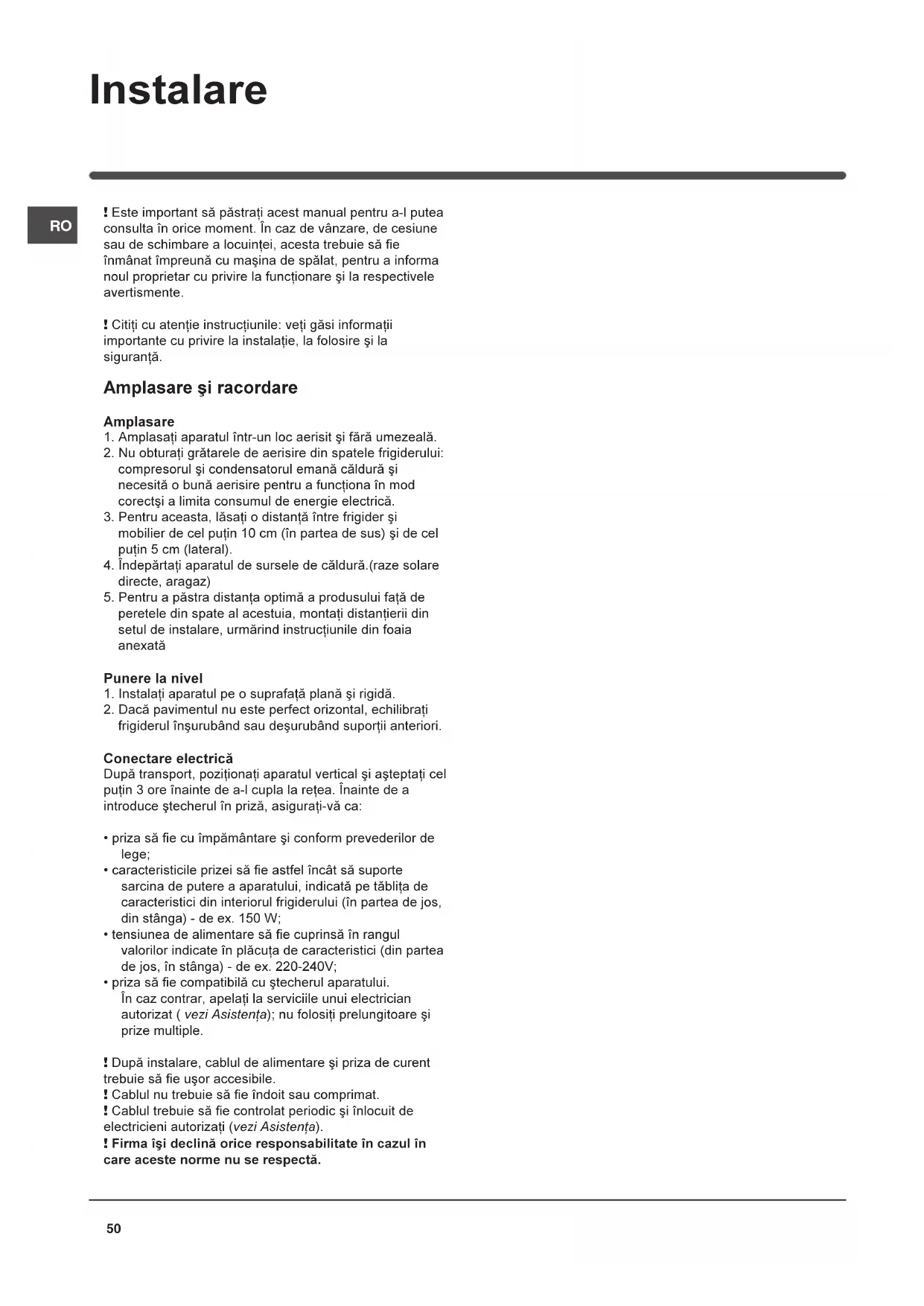

Amplasare și racordare

Amplasare

1. Amplasați aparatul într-un loc aerisit și fără umezeală.
2. Nu obturați grătarele de aerisire din spatele frigiderului: compresorul și condensatorul emană căldură și necesită o bună aerisire pentru a funcționa în mod corectși a limita consumul de energie electrică.
3. Pentru aceasta, lăsați o distanță între frigider și mobilier de cel puțin 10 cm (în partea de sus) și de cel puțin 5 cm (lateral).
4. Îndepărtați aparatul de sursele de căldură.(raze solare directe, aragaz)
5. Pentru a păstra distanța optimă a produsului față de peretele din spate al acestuia, montați distanțierii din setul de instalare, urmărind instrucțiunile din foaia anexată

Punere la nivel

1. Instalați aparatul pe o suprafață plană și rigidă.
2. Dacă pavimentul nu este perfect orizontal, echilibrati frigiderul înșurubând sau deşurubând suportii anteriori.

Conectare electrică

După transport, poziționați aparatul vertical și așteptați cel puțin 3 ore înainte de a-l cupla la rețea. Înainte de a introduce ștecherul în priză, asigurați-vă ca:

• priza să fie cu împământare și conform prevederilor de lege;
• caracteristicile prizei să fie astfel încât să suporte sarcina de putere a aparatului, indicată pe tăblița de caracteristici din interiorul frigiderului (în partea de jos, din stânga) - de ex. 150 W;
• tensiunea de alimentare să fie cuprinsă în rangul valorilor indicate în plăcuța de caracteristici (din partea de jos, în stânga) - de ex. 220-240V;
• priza să fie compatibilă cu ștecherul aparatului. În caz contrar, apelați la serviciile unui electrician autorizat ( vezi Asistența); nu folosiți prelungitoare și prize multiple.

! După instalare, cablul de alimentare și priza de curent trebuie să fie ușor accesibile.

! Cablul nu trebuie să fie îndoit sau comprimat.

! Cablul trebuie să fie controlat periodic și înlocuit de electricieni autorizați (vezi Asistența).

! Firma își declină orice responsabilitate în cazul în care aceste norme nu se respectă.

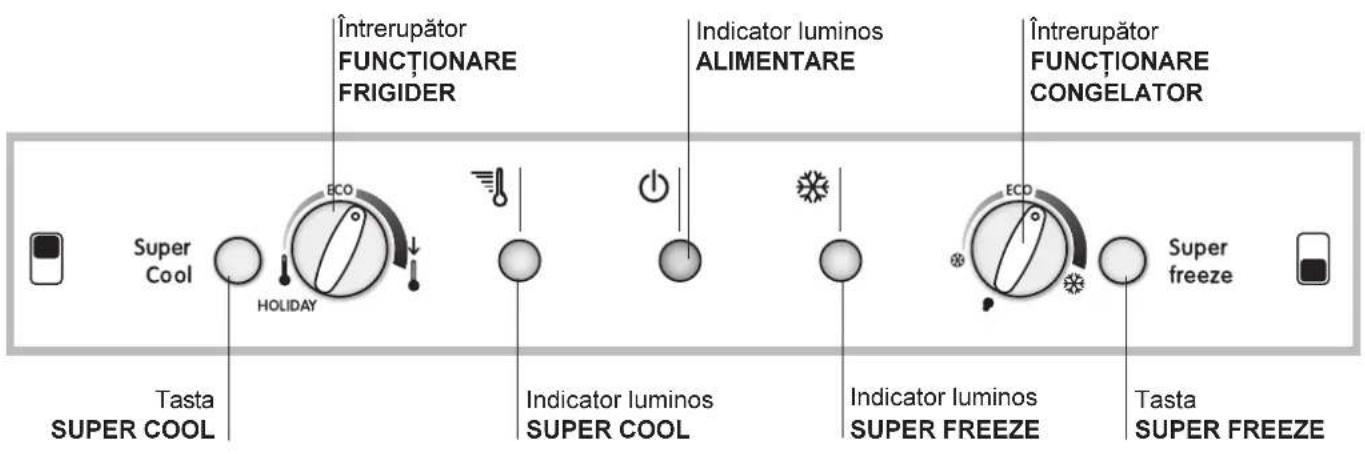

Panoul de control

RO

Întrerupător FUNCTIONARE FRIGIDER Indicator luminos ALIMENTARE Întrerupător FUNCTIONARE CONGELATOR Super Cool ECO HOLIDAY Tasta SUPER COOL Indicator luminos SUPER COOL Indicator luminos SUPER FREEZE Eco Super freeze Tasta SUPER FREEZE

• Display FRIGIDER. Vizualizează temperatura din compartimentul frigider.
• Tasta SUPER COOL (răcire rapidă) pentru a micșora rapid temperatura din frigider. Când este apăsată, se aprinde indicatorul luminos SUPER COOL (vezi Pornire și utilizare).
• Întrerupătorul FUNCTIONARE FRIGIDER pentru a regla temperatura din frigider:
  ECO este temperatura optimală cu consum energetic redus.
  HOLIDAY este funcția Holiday (vezi întreținere și curățire).
• Indicatorul luminos galben SUPER COOL (răcire rapidă): se aprinde când se apasă tasta SUPER COOL.
• Indicatorul verde ALIMENTARE: se aprinde când aparatul este conectat la rețeaua de alimentare.

- Indicatorul luminos galben SUPER FREEZE (congelare rapidă): se aprinde când se apasă tasta SUPER FREEZE.

- Întrerupătorul FUNCTIONARE CONGELATOR pentru a regla temperatura din congelator:

* mai cald.

mai rece.

ECO este temperatura optimală cu consum energetic redus.

- opreşte aparatul, inlcusiv frigiderul.

- Tasta SUPER FREEZE (congelare rapidă): pentru congelarea alimentelor proaspete. Când este apăsată, se aprinde indicatorul luminos SUPER FREEZE (vezi Pomire și utilizare).

- Display CONGELATOR. Vizualizează temperatura din compartimentul congelator.

! Indicatoarele luminoase semnalează și mărirea excesivă a temperaturii din congelator (vezi Anomalie și remedii).

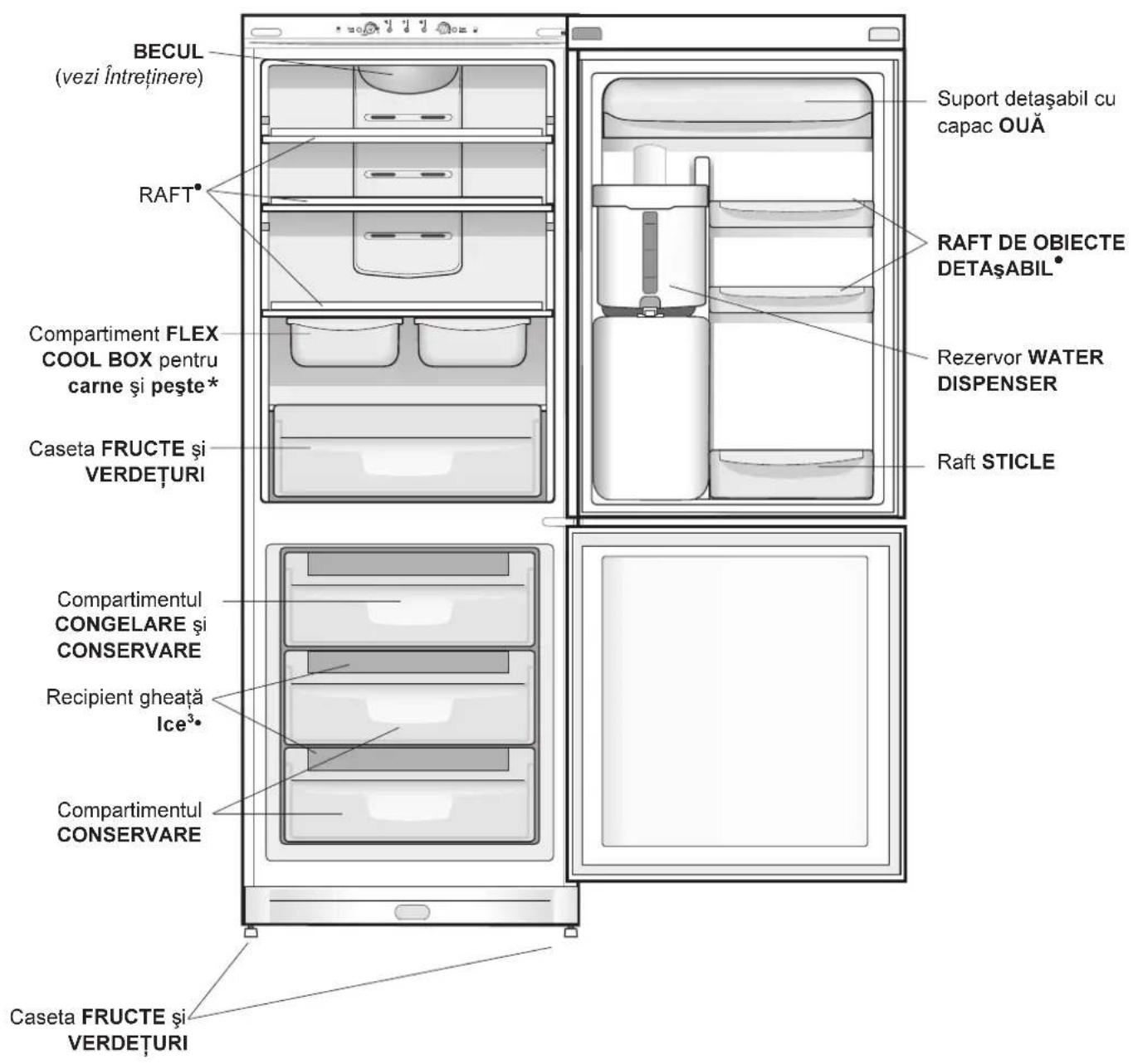

Vedere de ansamblu

Instrucțiunile de utilizare sunt valabile pentru mai multe modele, deci este posibil ca ilustrațiile să nu corespundă întocmai aparatului pe care l-ați achiziționat. Descrierea componentelor care pot varia este cuprinsă în paginile următoare.

BECUL (vezi Întreținere) RAFT* Compartment FLEX COOL BOX pentru carne și pește* Caseta FRUCTE și VERDEȚURI Suport detașabil cu capac OUĂ RAFT DE OBJECTE DETAȘABIL* Rezervor WATER DISPENSER Raft STICLE Compartmentul CONGELARE și CONSERVARE Recipient gheată Ice³* Compartmentul CONSERVARE Caseta FRUCTE și VERDEȚURI

• Variază ca număr sau ca poziție.
  *Numai pe anumite modele.

Activare aparat

! Înainte de a pune în funcțiune aparatul, urmăriți instrucțiunile cu privire la instalare (vezi Instalare).

! Înainte de a conecta aparatul la rețea, curățați compartimentele și accesoriiile cu apă călduță și bicarbonat.

! Aparatul este dotat cu un sistem de protectie a motorului care activează compresorul după aproximativ 8 minute de la punerea în funcțiune. Acest lucru se întâmplă de fiecare dată când se întrerupe curentul electric, în mod voluntar sau involuntar (pană).

1. Pozitionati selectorul FUNCTIONARE CONGELATOR pe ●;
2. Introduceți ștecherul în priză și verificați dacă indicatorul verde ALIMENTARE s-a aprins.
3. Rotiți selectorul FUNCTIONARE FRIGIDER într-o poziție de mijloc. După câteva ore puteți introduce alimentele în frigider.
4. Rotiți selectorul FUNCTIONARE CONGELATOR într-o poziție mijlocie și apăsați tasta SUPER FREEZE (congelare rapidă): se va aprinde indicatorul galben SUPER FREEZE.

Acesta se va stinge când congelatorul va atinge temperatura optimală; abia atunci puteți introduce alimentele în congelator.

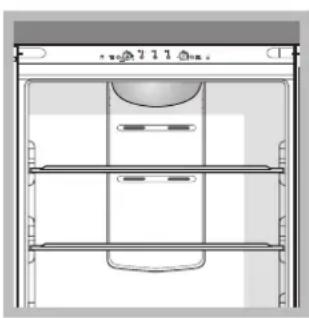

Sistem de răcire

Se poate recunoaște după ochiurile de aerisire dispuse pe pereții posteriori ai compartimentelor. Sistemul No Frost generează un flux de aer rece care recoltează umiditatea împiedicând formarea de gheată sau

brumă: în frigider menține nivelul de umiditate corect și, datorită absenței de brumă, păstrează prospetțimea alimentelor, iar în congelator evită formarea de gheata, împiedicând deci lipirea alimentelor ceea ce anulează necesitatea efectuării operațiilor de dezghețare. Nu puneți alimentele sau recipientele în contact cu peretele refrigerent posterior, pentru a nu obtura orificiile de aerisire și a evita, ca urmare, formarea de condens. Închideți bine sticlele și înfășurați alimentele în mod corespunzător.

Utilizare optimală frigider

• Pentru reglarea temperaturii, folisti selectorul FUNCTIONARE FRIGIDER (vezi Descriere aparat).
• Apăsați pe tasta SUPER COOL (răcire rapidă) pentru a micșora temperatura în scurt timp (de exemplu când umpleți frigiderul cu o cantitate mare de alimente). Funcția se dezactivează automat după o perioadă de timp corespunzătoare răcirii frigiderului.
• Introduceti numai alimentele reci sau abia călduțe, niciodată calde (vezi Precauții și sfaturi).
• Amintiți-vă că valabilitatea alimentelor conservate în frigider este aceeași pentru cele preparate ca și pentru cele crude.
• Nu introduceți lichidele în recipiente fără capac: ele ar spori umiditatea și ar determina formarea de condens.

1 2

RAFTURI pline sau în formă de grătar.

Sunt detaşabile și reglabile în înălțime mulțumită ghidajelor(vezi figura), utile pentru susținerea recipientelor sau a alimentelor de dimensiuni mari. Reglarea înălțimii la care sunt dispuse se poate face

şi fără a extrage raftul întreg.

FLEX COOL BOX\*

Este un nou recipient în care se păstrează proaspete carnea, peștele și brânza. Dacă este amplasat în partea de jos a frigiderului, este ideal pentru carne și pește; dacă în schimb, este așezat în partea de sus, atunci este indicat pentru brânzeturi. Dacă nu este necesar, puteți să-l scoateți din frigider.

Anumite modele au un filtru de carbon activ care îmbunătățesc calitatea aerului în interiorul frigiderului.

Filtrul este situat în partea din stânga jos, în spatele sertarului de FRUCTE și LEGUME.

*Numai pe anumite modele.

WATER DISPENSER

Umplerea rezervorului de apă.

• Folosiți numai apă naturală.
• Nu folosiți alte băuturi, precum lapte, suc de fructe, băuturi alcoolice sau gazoase.
• Umpleți rezervorul până la nivelul indicat MAX
• Nu se poate folosi o sticlă PET.

1 Scoateți capacul și umpleți rezervorul de apă până la nivelul MAX.

Această operațiune trebuie făcută numai când rezervorul este montat pe ușă.

1 Rezervorul poate conține 3 litri de apă.
2 Umpleți numai cu apă naturală.
3 Nu lăsați apă în rezervor pentru o perioadă lungă de timp și când este activă funcția HOLIDAY.

Curățarea rezervorului de apă

1 Înainte de a scoate rezervorul, asigurați-vă că este complet gol.
2 Curățați toate elementele numai cu apă și uscați-le cu o cârpă curată.
3 Nu folositi detergenti sau alte produse chimice.
4 A nu se spăla în mașina de spălat vase.
5 Înainte de a monta la loc rezervorul, asigurați-vă de poziția corectă a garniturilor.
6 După distribuirea apei, eventualele picături sunt colectate în tăvița aflată sub grătarul amovibil.

Siguranță copii

Dispozitivul este prevăzut cu un sistem de siguranță care, când este cuplat, împiedică distribuirea apei de către copii.

Pentru a activa „Siguranța copii” deplasați pârghia după cum se arată în figura „Lock”.

Dezactivarea este posibilă ducând din nou pârghia în poziția inițială „Unlock”.

Utilizare optimală congelator

• Pentru reglarea temperaturii, folositi selectorul FUNCTIONARE CONGELATOR (vezi Descriere aparat).
• Nu recongelati alimentele decongelate sau în curs de decongelare; acestea trebuie preparate și consumate în maxim 24 de ore.
• Alimentele proaspete (de congelat) nu trebuie să fie puse lângă cele deja congelate, ci așezate în compartimentul de sus – de CONGELARE și CONSERVARE - unde temperatura este mai mică de - 18° C, pentru a se congela rapid.
• Nu introduceti în congelator sticle pline închise ermetic, deoarece se pot sparge.
• Cantitatea maximă zilnică de alimente de congelat este indicată în tablița de caracteristici din frigider (în partea de jos, în stânga); de exemplu: Kg/24h 4).
• Pentru a congela alimentele (dacă congelatorul este în funcțiune) procedați astfel:
• apăsați tasta SUPER FREEZE (de congelare rapidă) Când indicatorul galben se va aprinde, puteți introduce alimentele și închide ușa. Funcția se dezactivează automat după 24 de ore sau după ce se atinge temperatura optimală (indicată de stingerea indicatorului luminos galben);

! pentru a evita împiedicarea circulației aerului în interiorul congelatorului, se recomandă a nu acoperi cu alimente sau recipiente, orificiile de aerisire.

! În timpul congelării evitați deschiderea ușii congelatorului.

! Dacă se întrerupe curentul sau este vreo defectiune (pană) de la rețea, nu deschideți ușa congelatorului: în acest mod alimentele înghețate și congelate se vor păstra intacte timp de 9-14 ore.

Recipientul de gheata Ice3.

Mulțumită amplasării sale, deasupra casetelor din compartimentul congelator, acest recipeint menține o salubritate sporită (gheata nu intră în contact cu alimentele) și o ergonomie particulară (apa nu picură în momentul umplerii acestuia).

1 extrageți recipientul împingându-l în sus. Asigurați-vă că recipientul este gol și introduceți apă prin orificiul indicat.
2. Fiți atenți să nu depășiți nivelul recomandat (MAX WATER LEVEL). Excesul de apă obstaculează ieșirea cuburilor (dacă se întâmplă, așteptați să se topească gheata și goliți recipientul).
3. Rotiți recipientul la 90°: apa, în virtutea principiului vaselor comunicante, va umple toate formele (vezi figura).
4. Închideți orificiul cu capacul din dotare și poziționați recipientul la locul său.
5. Când gheata va fi gata (în 8 ore circa), bateți recipientul pe o suprafață dură și turnați un pic de apă peste el, pentru a putea desprinde cuburile (care vor ieși prin orificiu).

Întrerupeti alimentarea electrică a aparatului.

În timpul operațiilor de curățire și întreținere nu este necesar să izolați complet combina (să întrerupeți curentul de la rețea).

1. Pozitionati selectorul FUNCTIONARE CONGELATOR pe
2. scoateți stecherul din priză.

! Dacă nu respectați această procedură, se poate declanșa alarma, dar aceasta nu reprezintă o anomalie. Pentru a readuce aparatul la funcționarea normală, este suficient să poziționați selectorul FUNCTIONARE CONGELATOR în dreptul valorii dorite. Pentru a izola complet combina, procedați după indicațiile de la punctele 1 și 2.

Curățare aparat

• Exteriorul, interiorul și garniturile din cauciuc pot fi curățate cu un burete îmbibat în apă călduță și bicarbonat de sodiu sau săpun neutru. Nu folosiți solventi, substanțe abrazive, înălbitor sau amoniac.
• Accesoriiile detaşabile pot fi puse la înmuiat în apă caldă și săpun sau detergent de vase. După spălare, clătiți-le și ștergeți-le bine.
• Partea posterioară a combinei atrage praful, care poate fi aspirat folosind tubul rigid al aspiratorului (acesta fiind reglat la o viteză medie). Procedați cu atenție: înainte de a aspira praful, opriți aparatul și scoateți ștecherul din priză.

Evitarea mucegaiului și a mirosurilor urâte

• Aparatul este fabricat cu materiale igienice care nu emană nici un miros. Pentru a păstra această caracteristică, este necesar ca alimentele să fie întotdeauna protejate în recipiente închise. Acest lucru este necesar pentru a evita pătarea alimentelor.
• Dacă doriți să opriți aparatul pe o perioadă mai mare de timp, curățați interiorul și lăsați ușile deschise.

Funcția holiday

Dacă plecați în concediu, nu este necesar să opriți combina, deoarece aceasta este dotată cu o funcție care permite - cu un consum de energie minim - menținerea temperaturii constante în frigider (15° C pentru a proteja fardurile și produsele cosmetice) și congelator (la minim, poziția 1, pentru conservarea alimentelor).

ECO HOLIDAY

Pentru a activa funcția este necesar să: poziționați selectorul FUNCTIONARE FRIGIDER pe HOLIDAY (vezi figura). Veți auzi două semnale scurte care vă vor confirma activarea funcției; dezactivarea vă va fi indicată printr-un singur semnal.

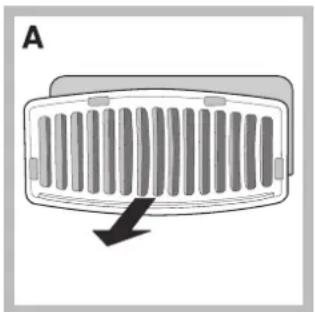

Înlocuirea filtrul antiodorizant

filtrul ar trebui să fie înlocuit după circa 6-8 luni de la activarea sa. Durata poate varia în orice caz în funcție de alimentele păstrate. Pentru înlocuire este suficient să se ia legătura cu Centrul de Asistență.

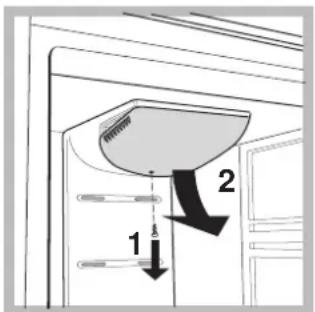

Pentru a înlocui becul din frigider, scoateți mai întâi ștecherul din priză. Urmăriți instrucțiunile de mai jos.

Îndepărtați protectția după indicațiile din figură pentru a ajunge la bec.

Înlocuiti-I cu unul similar, a cărui putere să fie egală cu cea indicată pe capacul de protecție (10 W, 15 W sau 25 W).

! Aparatul a fost proiectat și construit conform normelor internaționale de siguranță. Aceste avertizări sunt furnizate din motive de siguranță și trebuie să fie citite cu atenție.

Acest aparat este conform cu următoarele Directive Comunitare:

-73/23/CEE din data de 19/02/73 (Tensiuni Joase) și modificări successive;

- 89/336/CEE din data de 03/05/89

(Compatibilitate Electromagnetică) și modificări successive;

- 2002/96/CE.

Siguranța generală

• Acest aparat de uz casnic fost conceput pentru a fi folosit numai în interiorul locuintelor.
• De aceea, trebuie să fie utilizat numai pentru conservarea și congelarea alimentelor și numai de persoane adulte, conform instructiunilor din manual.
• Aparatul nu trebuie instalat în aer liber, nici chiar în cazul în care spațiul este adăpostit, deoarece expunerea acestuia la ploi și furtuni este foarte periculoasă.
• Nu atingeti aparatul când sunteti desculti sau cu mâinile sau picioarele ude sau umede.
• Nu atingeți componentele de răcire din interiorul său: că puteți arde sau răni.
• Nu scoateți stecherul din priză trăgând de cablu.
• Este necesar să scoateți ștecherul din priză înainte de a efectua operațiile de curățire și întreținere. Nu este suficient să poziționați selectorul pentru REGLAREA TEMPERATURII pe ● (aparat oprit) pentru a tăia alimentarea cu curent electric.
• În caz de defectiune, nu umblati în nici un caz la mecanismele interne și nu încercați s-o reparați singuri.
• Nu utilizati, în interiorul celor două compartimente, dispositive sau unelte diferite de răzuitorul din dotare.
• Nu băgați în gură cuburile de gheata imediat după ce le-ați scos din congelator.
• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacitate fizică, senzorială sau mentală redusă sau care nu au experiență și cunoștințe cu excepția cazurilor în care sunt supravegheate sau instruite în prealabil în privința utilizării aparatului de către o persoană responsabilă de siguranța acestora. Copii trebuie supravegheati pentru a nu se juca cu aparatul.
• Ambalajele nu sunt jucării pentru copii!

Lichidare aparat

• Lichidarea ambalajelor: respectați normele locale, în acest fel ambalajele vor putea fi utilizate din nou.
• Lichidarea unui aparat vechi: RESPECTATI LEGISLATIA ÎN MATERIE DE LICHIDARE. Frigiderele și congelatoarele conțin, în zona de răcire și în izolatie, gaz izobutan și ciclopentan care, dacă sunt eliminate în atmosferă, sunt periculoase. EVITATI DECI DETERIORAREA TUBURILOR.
• Înainte de a lichida aparatul vechi, tăiați cablul de alimentare cu curent electric și îndepărtați balamalele, pentru a nu putea fi utilizat de altcineva.

Economisirea energiei și protecția mediului înconjurător

• Amplasați aparatul într-un loc răcoros și bine ventilat, protejați-l de razele solare directe și de sursele de căldură.
• Pentru a introduce sau scoate alimentele, deschideți și închideți ușile cât mai repede cu putință. Fiecare deschidere a ușii înseamnă consum de energie.
• Nu încărcați aparatul: pentru a asigura o bună răcire a alimentelor, aerul trebuie să circule cât mai bine. Dacă împiedicați circulația aerului, compresorul va lucra în permanență.
• Nu introduceți alimente calde: acestea determină creșterea temperaturii și deci obligă compresorul să funcționeze mai mult, ceea ce înseamnă un consum mărit de energie.
• Dezghetați aparatul dacă observați că s-a format gheata (vezi întreținere); stratul de gheata gros împiedică răcirea alimentelor și mărește consumul de energie.
• Curățați și verificați eficiența garniturilor: dacă nu asigură o închidere etanșă, aerul rece va ieși din frigider (vezi Întreținere).

Se poate întâmpla ca aparatul să nu funcționeze. Înainte de a apela serviciul de Asistență (vezi Asistența), verificați dacă nu se tratează de o problemă ușor de rezolvat:

Anomalii:

Indicatorul verde ALIMENTARE nu se aprinde

Motorul nu pornește.

Indicatoarele emit o lumină slabă.

a) Sună alarma.

b) Sună alarma și se aprind cele două indicatoare galbene.

b) Sună alarma și se aprind cele două indicatoare galbene împreună cu cel verde.

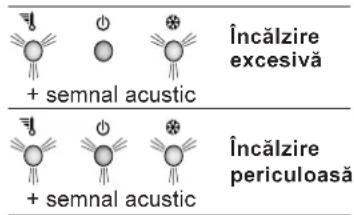

+ semnal acustic Încălzire excesivă + semnal acustic Încălzire periculoasă

Cauze posibile / Rezolvare:

- Štecherul nu este introdus în priză, sau nu face contact sau curentul este oprit de la rețea (pană).

- Aparatul este dotat cu un sistem de protectie a motorului (vezi Pornire și utilizare).

- Scoateți ștecherul din priză, rotiți-l în jurul propriului ax, după care introducți-l din nou în priză (invers decât înainte).

a) Uşa frigiderului a rămas deschisă mai mult de două minute. Alarma încetează la închiderea ușii. Nu ați efectuat bine oprirea aparatului (vezi Întreținere).

b) Aparatul semnalizează încălzirea excesivă a congelatorului. Verificați alimentele: poate va trebui să le aruncați.

c) Aparatul semnalizează încălzirea excesivă a congelatorului: va fi necesar să aruncați alimentele.

b/c) În primul caz congelatorul se va menține la o temperatură de circa 0°C pentru a nu congela din nou alimentele. În al doilea caz, temperatura se va păstra în jur de -18°C. Pentru a opri semnalul acustic: deschideți și închideți ușa frigiderului. Pentru stabilirea parametrilor de funcționare normală: poziționați selectorul de FUNCTIONARE CONGELATOR pe ● (oprit) și aprindeți din nou aparatul.

Ledul verde de ALIMENTARE emite un semnal intermitent.

Frigiderul și congelatorul răcesc puțin

În frigider alimentele se răcesc prea mult

Motorul funcționează continuu

Aparatul emite prea mult zgomot.

- Aparatul nu funcționează corect. Apelati la serviciul de Asistentă Tehnică

- Uşile nu se închid bine sau garniturile sunt deteriorate.

- Uşile se deschid foarte des;

- Selectorii FUNCTIONARE nu sunt poziționați în mod corect (vezi Descriere aparat).

- Frigiderul sau congelatorul au fost umplute excesiv.

- Selectorul FUNCTIONARE FRIGIDER nu este poziționat în mod corect (vezi Descriere aparat)

- Ați apăsat pe tasta SUPER FREEZE (congelare rapidă). indicatorul galben SUPER FREEZE este aprins în mod constant sau intermitent (vezi Descriere aparat).

- Uşa nu este bine închisă sau a fost deschisă frecvent;

- Temperatura exterioară este foarte ridicată.

- Aparatul nu este la nivel (vezi Instalare).

- A fost instalat între mobilă și obiecte care vibrează și emit zgomote;

- Gazul refrigerent produce zgomote ușoare chiar și atunci când compresorul este oprit: nu indică o defectiune, este normal.

Temperatura anumitor părți externe ale frigiderului este ridicată.

- Temperatura anumitor părți externe ale frigiderului este ridicată.

Înainte de a apela Asistența:

• Verificați dacă puteți remedia singuri anomalia (vezi Anomalii și remedii).
• Dacă, în ciuda tuturor controalelor, aparatul nu funcționează și problema observată de dumneavoastră persistă, chemați centrul de asistență autorizat cel mai apropiat.

Comunicați:

• tipul de anomalie;
• modelul maşinii (Mod.);
• numărul de serie (S/N).

Aceste informații se găsesc pe plăcuța de caracteristici din frigider, în partea de jos, în stânga.

model număr de serie Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V- 50 Hz 150 W W Fuse A Max 15 w Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg:24 h 4,0 Class N Classe Compr. R 134 a Test Pressure HIGH-235 Syst. Kompr. kg 0,090 P.S-I LOW 140 Made in Italy 13918

Nu apelați niciodată la persoane neautorizați și refuzați instalarea de piese de schimb care nu sunt originale.

RO
