MANUALE UTENTE BAAN 33 NF P INDESIT

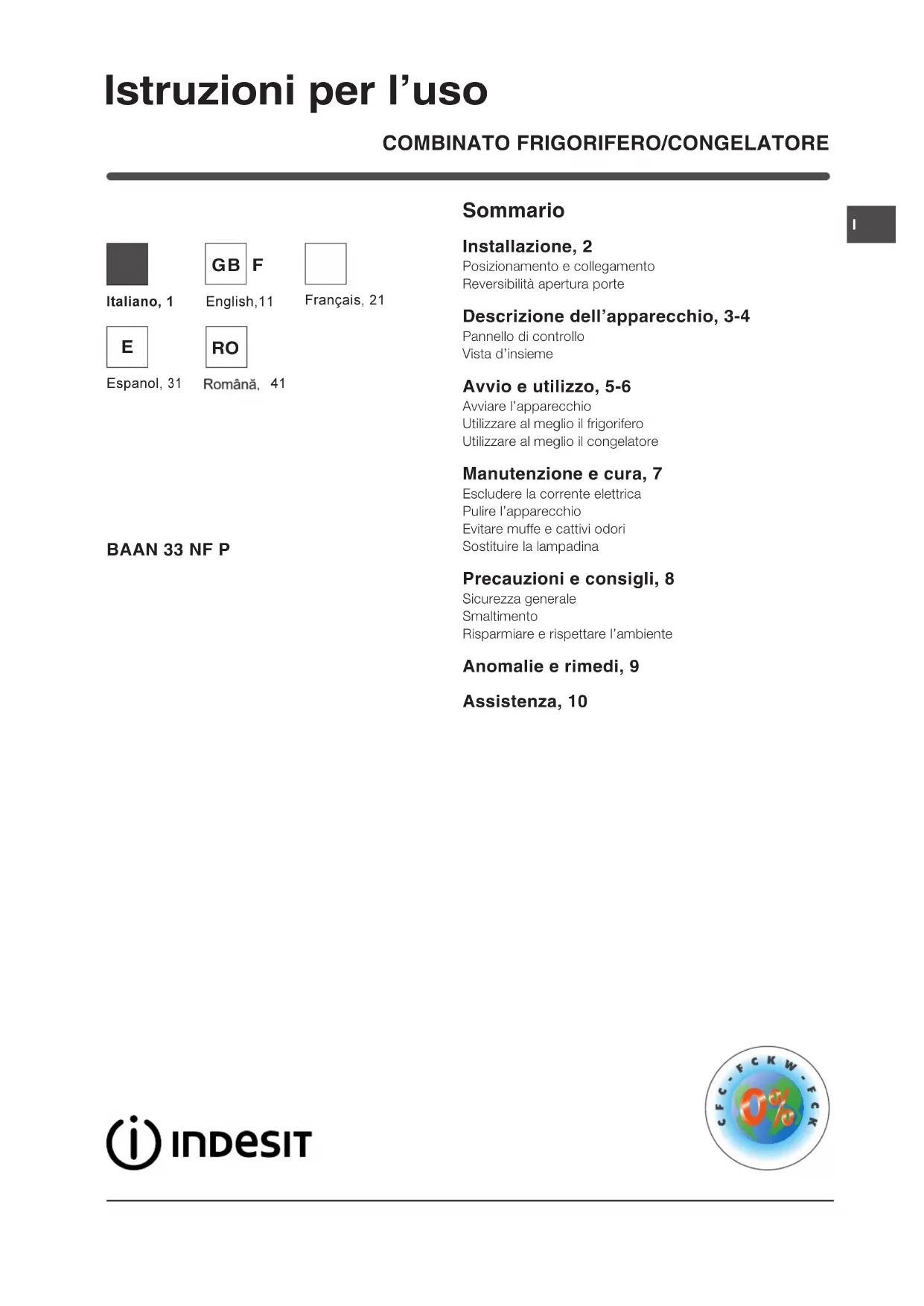

I Istruzioni per luso
COMBINATO FRIGORIFERO/CONGELATORE BAAN 33 NF P Sommario
Posizionamento e collegamento
Reversibilità apertura porte
Descrizione dellapparecchio, 3-4
Pannello di controllo
Avvio e utilizzo, 5-6
Avviare lapparecchio
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 7
Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Sostituire la lampadina
Precauzioni e consigli, 8
Risparmiare e rispettare lambiente
Reversibilità apertura porte
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento e collegamento
1. Posizionare lapparecchio in un ambiente ben aerato
2. Non ostruire le griglie posteriori di ventilazione: compressore e
condensatore emettono calore e richiedono una buona
aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte
superiore dellapparecchio ed eventuali mobili sovrastanti e di
almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare lapparecchio lontano da fonti di calore
(la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto dalla
parete posteriore, montare i distanzieri presenti nel kit di
installazione seguendo le istruzioni presenti sul foglio
1. Installare lapparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale,
compensare svitando o avvitando i piedini anteriori.
Collegamento elettrico
Dopo il trasporto, posizionare lapparecchio verticalmente e
attendere almeno 3 ore prima di collegarlo allimpianto
elettrico. Prima di inserire la spina nella presa della corrente,
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
la tensione di alimentazione sia compresa nei valori indicati
nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
la presa sia compatibile con la spina dellapparecchio.
In caso contrario richiedere la sostituzione della spina a un
tecnico autorizzato (vedi Assistenza); non usare prolunghe
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora queste
norme non vengano rispettate. ∅ 3mmI
Pannello di controllo
ALIMENTAZIONE Manopola
FUNZIONAMENTO CONGELATORE
Tasto SUPER COOL (raffreddamento rapido) per
abbassare velocemente la temperatura del vano
frigorifero. Quando viene premuto si accende la spia
SUPER COOL (vedi Avvio e utilizzo).
Manopola FUNZIONAMENTO FRIGORIFERO
per regolare la temperatura del vano frigorifero:
ECO è la temperatura ottimale a bassi consumi.
HOLIDAY è la funzione holiday (vedi Manutenzione e
spegne il vano frigorifero.
Spia gialla SUPER COOL (raffreddamento rapido):
si accende quando viene premuto il tasto SUPER COOL.
Spia verde ALIMENTAZIONE: si accende quando
lapparecchio è collegato alla rete di alimentazione.
Spia gialla SUPER FREEZE (congelamento rapido):
si accende quando viene premuto il tasto SUPER FREEZE.
Manopola FUNZIONAMENTO CONGELATORE
per regolare la temperatura del vano congelatore:
ECO è la temperatura ottimale a bassi consumi.
spegne lapparecchio, frigorifero compreso.
Tasto SUPER FREEZE (congelamento rapido) per
congelare alimenti freschi. Quando viene premuto si
accende la spia SUPER FREEZE (vedi Avvio e utilizzo).
! Le spie servono anche per segnalare un anomalo
aumento di temperatura nel vano congelatore
(vedi Anomalie e rimedi).4
Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. Variabili per numero e/o per posizione.
* Presente solo in alcuni modelli. PIEDINOdi regolazioneBalconcino estraibilecon coperchio ePORTAUOVABalconcino estraibilePORTAOGGETTI BalconcinoBOTTIGLIEBacinella ghiaccio Ice
RIPIANO Bacinella ghiaccio Ice
Vano CONGELAMENTO eCONSERVAZIONE Vano CONSERVAZIONELAMPADINA(vedi Manutenzione)CassettoFRUTTA eVERDURAI
Avviare lapparecchio
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare lapparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.
! Lapparecchio è provvisto di un controllo salvamotore che
fa avviare il compressore solo dopo circa 8 minuti
dallaccensione. Questo accade anche dopo ogni
interruzione dellalimentazione elettrica, volontaria o
involontaria (black out).
1. Posizionare la manopola FUNZIONAMENTO CONGELATORE su
2. Inserire la spina nella presa e accertarsi che si accenda
la spia verde ALIMENTAZIONE.
3. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un valore medio e premere il tasto
SUPER FREEZE (congelamento rapido): si accenderà la
spia gialla SUPER FREEZE. Essa si spegnerà quando il
congelatore avrà raggiunto la temperatura ottimale: a
quel punto sarà possibile inserire gli alimenti.
4. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO
su un valore medio. Dopo qualche ora sarà possibile
inserire alimenti nel frigorifero.
Utilizzare al meglio il frigorifero
È riconoscibile dalla
daerazione poste sulle
pareti posteriori dei vani.
Il No Frost gestisce un
flusso continuo di aria
fredda che raccoglie
lumidità e impedisce la
formazione di ghiaccio
e brina: nel vano frigorifero
mantiene il giusto livello di
allassenza di brina, preserva le qualità originarie degli
alimenti; nel vano congelatore evita la formazione di
ghiaccio rendendo superflue le operazioni di sbrinamento ed
evitando che gli alimenti
si attacchino tra loro. Non mettere alimenti o contenitori a
diretto contatto con la parete refrigerante posteriore, per
non ostruire i fori di aerazione e facilitare la formazione di
condensa. Chiudere le bottiglie e avvolgere gli alimenti.
Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
Premere il tasto SUPER COOL (raffreddamento rapido)
per abbassare la temperatura in poco tempo, per
esempio quando il vano viene riempito dopo una grossa
spesa. La funzione si disattiva automaticamente
trascorso il tempo necessario.
Inserire soltanto alimenti freddi o appena tiepidi, non
caldi (vedi Precauzioni e consigli).
Ricordarsi che gli alimenti cotti non si mantengono più a
lungo di quelli crudi.
Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
RIPIANI: pieni o a griglia.
Sono estraibili e regolabili in
altezza grazie alle apposite guide
(vedi figura), per linserimento di
contenitori o alimenti di notevole
dimensione. Per regolare laltezza
non è necessario estrarre
completamente il ripiano.
: Con il nuovo ripiano portabottiglie Play
Zone è possibile raffreddare rapidamente tante bottiglie,
lattine e integratori ed averle sempre comodamente a
Se la Play Zone è adagiata al ripiano in vetro è possibile
collocare bottiglie di grossi e medi formati semplicemente
appoggiando la bottiglia. In questo modo il vino, ad
esempio, sarà conservato nel miglior modo possibile.
Una volta piegata e fissata negli appositi fermi posti sul lato
del ripiano, si possono collocare le lattine (parte alta), gli
integratori (parte centrale) e altre lattine e integratori
adagiati nella parte rimanente del ripiano. Fare attenzione,
nel riporre le lattine, a non mandarle a contatto con la
parete posteriore del frigo.
La Play Zone puo essere usata come un normale ripiano
(una volta adagiata), lavata facilmente, anche in
lavastoviglie. La posizione ideale del ripiano con la "Play
Zone" è quella centrale.
Presente solo in alcuni modelli.6
Il fatto di essere poste sulla parte superiore dei cassetti
riposti nel vano freezer assicura una maggiorepulizia: (il
ghiaccio non viene più a contatto con gli alimenti) ed
ergonomia (non si sgocciola in fase di caricamento).
1. Estrarre la bacinella spingendola verso lalto. Verificare
che la bacinella sia completamente vuota e riempirla
dacqua attraverso lapposito foro.
2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei
ghiaccioli (se succede, attendere che il ghiaccio si
sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90°: lacqua riempie le forme per
il principio dei vasi comunicanti (vedi figura).
4. Chiudere il foro con il coperchio in dotazione e riporre la
bacinella nellapposita sede.
5. Quando il ghiaccio sarà formato (tempo minimo circa 8
ore) battere la bacinella su una superficie dura e
bagnarne lesterno per far staccare i ghiaccioli; farli poi
WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Utilizzare al meglio il congelatore
Per regolare la temperatura utilizzare
la manopola FUNZIONAMENTO CONGELATORE (vedi
Non ricongelare alimenti che stanno per scongelare o
scongelati; tali alimenti devono essere cotti per essere
consumati (entro 24 ore).
Gli alimenti freschi da congelare non devono essere
posti a contatto con quelli già congelati; vanno sistemati
nel vano superiore CONGELAMENTO e
CONSERVAZIONE dove la temperatura scende sotto i -
18°C e garantisce una buona velocità di congelamento.
Non mettere nel congelatore bottiglie di vetro contenenti
liquidi, tappate o chiuse ermeticamente, perché
potrebbero rompersi.
La quantità massima giornaliera di alimenti da congelare
è indicata sulla targhetta caratteristiche, posta nel vano
frigorifero in basso a sinistra (esempio: Kg/24h 4).
Per congelare (se il congelatore è già in funzione):
premere il tasto SUPER FREEZE (congelamento rapido)
(accensione della relativa spia gialla), introdurre gli
alimenti e chiudere la porta. La funzione si disattiva
automaticamente trascorse 24 ore o raggiunte le
temperature ottimali (spia spenta).
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza alterazioni per
! per evitare di ostacolare la circolazione dellaria allinterno
del congelatore, si raccomanda di non ostruire con cibi o
contenitori i fori di areazione.I
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione:
1. posizionare la manopola FUNZIONAMENTO CONGELATORE su
2. staccare la spina dalla presa.
! Se non si segue questa procedura può scattare lallarme:
esso non è sintomo di anomalia. Per ripristinare il normale
funzionamento è sufficiente posizionare la manopola
FUNZIONAMENTO CONGELATORE sul valore desiderato.
Per isolare lapparecchio procedere seguendo i punti 1 e 2.
Pulire lapparecchio
Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi, candeggina
Gli accessori estraibili possono essere messi a bagno in
acqua calda e sapone o detersivo per piatti. Sciacquarli
e asciugarli con cura.
Il retro dellapparecchio tende a coprirsi di polvere, che
può essere eliminata utilizzando con delicatezza, dopo
aver spento l'apparecchio e staccato la presa di corrente,
la bocchetta lunga dellaspirapolvere, impostato su una
Evitare muffe e cattivi odori
Lapparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
Nel caso si voglia spegnere lapparecchio per un lungo
periodo, pulire linterno e lasciare le porte aperte.
Funzione HOLIDAY Se si parte per un periodo di vacanza non è necessario
spegnere lapparecchio perché è dotato
di una funzione che permette, con bassi consumi elettrici,
di mantenere la temperatura del vano frigorifero intorno ai
15°C (per proteggere dal caldo trucchi e cosmetici); la
temperatura del congelatore
viene impostata sul minimo, indispensabile per la
conservazione degli alimenti.
Per attivare la funzione:
impostare la manopola
FUNZIONAMENTO FRIGORIFERO su
HOLIDAY (vedi figura).
Un doppio breve segnale
acustico ne conferma
disattivazione è indicata da
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente. Seguire
le istruzioni riportate qui sotto.
Accedere alla lampada togliendo la protezione come
indicato in figura. Sostituirla con una di potenza
analoga a quella indicata sulla protezione (10 W).8
I Precauzioni e consigli
! Lapparecchio è stato progettato e costruito
in conformità alle norme internazionali di sicurezza. Queste
avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni;
Lapparecchio è stato concepito per un uso di tipo non
professionale allinterno dellabitazione.
Lapparecchio deve essere usato per conservare
e congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Lapparecchio non va installato allaperto, nemmeno se
lo spazio è riparato, perché è molto pericoloso lasciarlo
esposto a pioggia e temporali.
Non toccare lapparecchio a piedi nudi o con le mani o i
piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: cè pericolo di
ustionarsi o ferirsi.
Non staccare la spina dalla presa della corrente tirando il
cavo, bensì afferrando la spina.
È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione
spento) per eliminare ogni contatto elettrico.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Non utilizzare, allinterno degli scomparti conservatori di
cibi congelati, utensili taglienti ed appuntiti o apparecchi
elettrici se non sono del tipo raccomandato dal
Non mettere in bocca cubetti appena estratti dal
Non permettere ai bambini di giocare con lapparecchio.
In nessun caso devono sedersi sui cassetti o
appendersi alla porta.
Gli imballaggi non sono giocattoli per bambini.
Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed impedire
potenziali danni per la salute e lambiente. Il simbolo del
cestino barrato è riportato su tutti i prodotti per ricordare
gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli
elettrodomestici, i detentori potranno rivolgersi al
servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
Installare lapparecchio in un ambiente fresco e ben
aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
Per introdurre o estrarre gli alimenti, aprire le porte
dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole dispendio
Non riempire con troppi alimenti lapparecchio: per una
buona conservazione, il freddo deve poter circolare
liberamente. Se si impedisce la circolazione, il
compressore lavorerà continuamente.
Non introdurre alimenti caldi: alzerebbero la temperatura
interna costringendo il compressore a un grosso lavoro,
con grande spreco di energia elettrica.
Sbrinare lapparecchio qualora si formasse del ghiaccio
(vedi Manutenzione); uno spesso strato di ghiaccio
rende più difficile la cessione di freddo agli alimenti e fa
aumentare il consumo di energia.I
La spia verde ALIMENTAZIONE
Il motore non parte.
Le spie sono debolmente accese.
c) Suona lallarme e lampeggiano
le due spie gialle e quella verde.
La spia verde ALIMENTAZIONE
Il frigorifero e il congelatore
Nel frigorifero gli alimenti
Il motore funziona di continuo.
Lapparecchio emette
La temperatura di alcune parti
esterne del frigorifero è elevata.
Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente o non abbastanza da
fare contatto, oppure in casa non cè corrente.
Lapparecchio è dotato di un controllo salvamotore
(vedi Avvio e utilizzo).
Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.
a) La porta del frigorifero è rimasta aperta per più di due minuti.
Il segnale acustico cessa alla chiusura della porta.
b) Lapparecchio segnala un riscaldamento eccessivo del congelatore.
Si consiglia di verificare lo stato degli alimenti: potrebbe essere
necessario gettarli.
c) Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli
alimenti devono essere gettati.
b/c) Nel primo caso il congelatore si manterrà a una temperatura intorno a
0°C per non far ricongelare gli alimenti. Nel secondo caso la
temperatura viene mantenuta invece intorno ai -18°C.
Per spegnere il segnale acustico: aprire e chiudere la porta
del frigorifero. Per ripristinare il funzionamento normale: portare
la manopola FUNZIONAMENTO CONGELATORE sulla posizione
(spento) e riaccendere lapparecchio.
Lapparecchio non funzione correttamente. Chiamare lAssistenta Tecnica
Le porte non chiudono bene o le guarnizioni sono rovinate.
Le porte vengono aperte molto spesso.
Le manopole FUNZIONAMENTO non sono in posizione corretta
Il frigorifero o il congelatore sono stati riempiti eccessivamente.
La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione
corretta (vedi Descrizione).
È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia
gialla SUPER FREEZE è accesa (vedi Desc.).
La porta non è ben chiusa o viene aperta di continuo.
La temperatura dellambiente esterno è molto alta.
Lapparecchio non è stato installato ben in piano (vedi Installazione).
Lapparecchio è stato installato tra mobili o oggetti che vibrano
Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
Le temperature elevate sono necessarie per evitare la formazione di
condensa in particolari zone del prodotto. + segnale acusticoRiscaldamentopericoloso+ segnale acusticoRiscaldamentoeccessivo10
Prima di contattare lAssistenza:
Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
In caso negativo, contattare il Centro Assistenza più vicino.
il tipo di anomalia
il modello della macchina (Mod.)
il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non
Amplasare ºi racordare
Amplasare ºi racordare
Veþi auzi douã semnale
