MANUALE UTENTE BIAA 33 F X H Y INDESIT

Istruzioni per l’uso

Istruzioni per l’uso, 1

Descrizione dell’apparecchio, 7

Reversibilità apertura porte, 19

Avvio e utilizzo, 21

Manutenzione e cura, 22

Precauzioni e consigli, 23

Anomalie e rimedi, 23

Prima di contattare l’Assistenza:

Verificare se l’anomalia può essere risolta autonomamente (

• In caso negativo, contattare il Numero Unico Nazionale

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta

nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre

l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il

Numero Unico Nazionale 199.199.199* per essere messi subito in

contatto con il Centro Assistenza Tecnica più vicino al luogo da cui

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia

mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun.

al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58

centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30

alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi

chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario

dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da

parte dell’operatore telefonico; per maggiori informazioni consultare

il sito www.indesit.com.

 - numero di serie - serial number

Descrizione dell’apparecchio

Pannello di controllo

1. ON/OFF L’intero prodotto (sia il frigorifero e congelatore scompartimenti)

può essere acceso premendo questo pulsante per 2 secondi.

Ultimi valori set sono esposti presso gli schermi. Premere questo

pulsante fino a commutazione off del prodotto. Un suono di segnale

vi informa la commutazione off del prodotto

2. Regolazione Temperatura FRIGORIFERO e

Consentono la modifica dell’impostazione della temperatura del

frigorifero, con relativa conferma sul display della temperatura

3. Display FRIGORIFERO Indica la temperatura impostata nel vano frigo.

4. Regolazione Temperatura CONGELATORE e

Consentono la modifica dell’impostazione della temperatura del

congelatore, con relativa conferma sul display della temperatura

5. Display CONGELATORE Indica la temperatura impostata nel vano congelatore.

6. SUPER COOL Abilita o disabilita la fuzione SUPER COOL (raffreddamento

rapido). e “SC” vengono visualizzati sul display frigorifero

7. SUPER FREEZE Abilita o disabilita la fuzione SUPER FREEZE (congelamento

rapido). e “SF” vengono visualizzati sul display frigorifero

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile

che la figura presenti particolari differenti rispetto a quelli

dell’apparecchio acquistato. La descrizione degli oggetti più

complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione.

2 Vano CONSERVAZIONE.

4 Vano CONGELAMENTO e CONSERVAZIONE

5 Cassetto FRUTTA e VERDURA *

6 Contenitore FRESH BOX per CARNI e PESCI *

9 LAMPADINA (vedi Manutenzione).

10 Balconcino estraibile PORTAOGGETTI *.

11 Balconcino BOTTIGLIE.

* Variabili per numero e/o per posizione, presente solo in alcuni

Reversibilità apertura porte

Nel caso sia necessario cambiare il verso di apertura delle porte,

rivolgersi al servizio di Assistenza Tecnica.

* Variabili per numero e/o per posizione, presente solo in alcuni

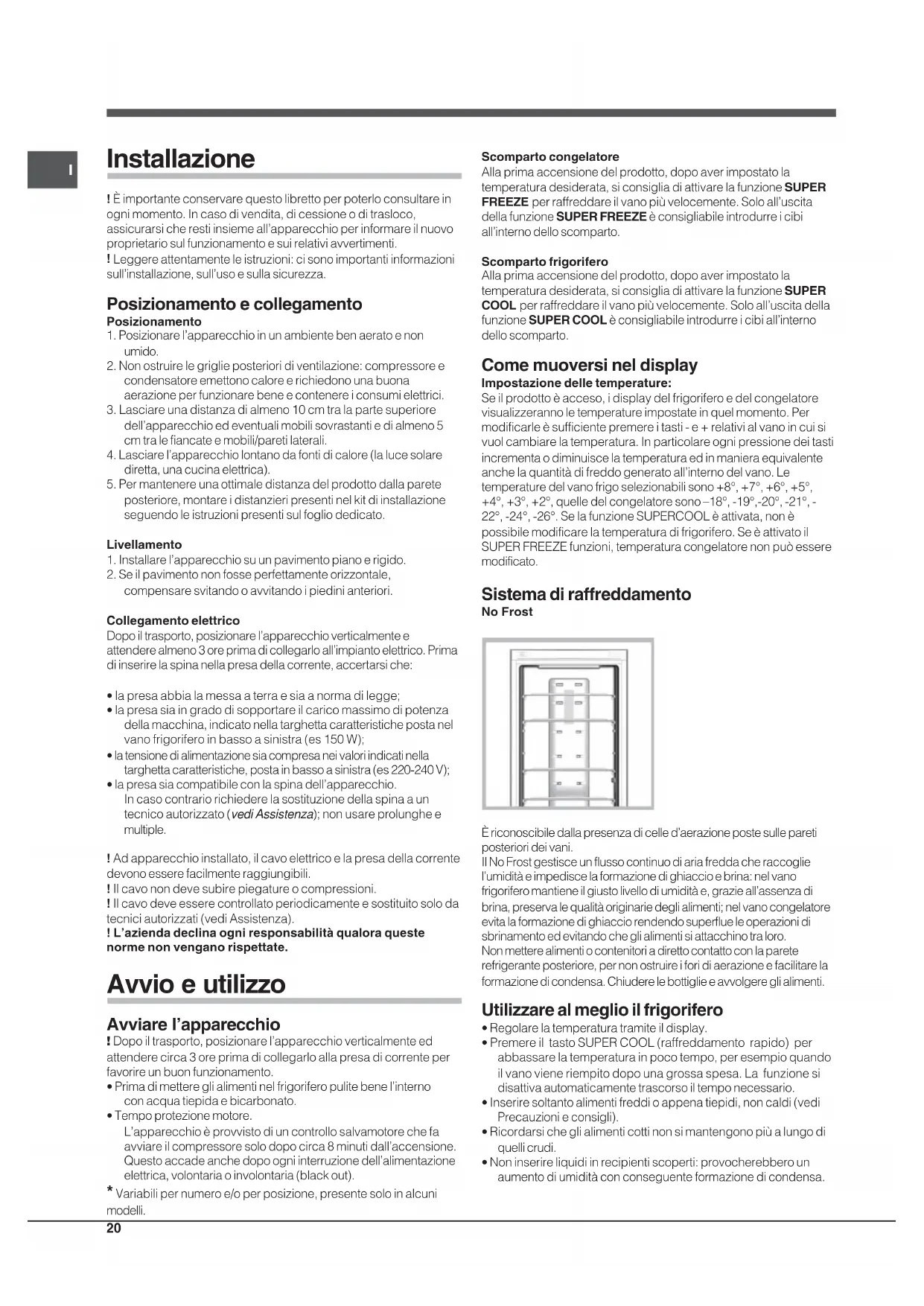

! È importante conservare questo libretto per poterlo consultare in

ogni momento. In caso di vendita, di cessione o di trasloco,

assicurarsi che resti insieme all’apparecchio per informare il nuovo

proprietario sul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importanti informazioni

sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

1. Posizionare l’apparecchio in un ambiente ben aerato e non

2. Non ostruire le griglie posteriori di ventilazione: compressore e

condensatore emettono calore e richiedono una buona

aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore

dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5

cm tra le fiancate e mobili/pareti laterali.

4. Lasciare l’apparecchio lontano da fonti di calore (la luce solare

diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete

posteriore, montare i distanzieri presenti nel kit di installazione

seguendo le istruzioni presenti sul foglio dedicato.

1. Installare l’apparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e

attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima

di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza

della macchina, indicato nella targhetta caratteristiche posta nel

vano frigorifero in basso a sinistra (es 150 W);

• la tensione di alimentazione sia compresa nei valori indicati nella

targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

• la presa sia compatibile con la spina dell’apparecchio.

In caso contrario richiedere la sostituzione della spina a un

tecnico autorizzato (vedi Assistenza); non usare prolunghe e

! Ad apparecchio installato, il cavo elettrico e la presa della corrente

devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da

tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Avviare l’apparecchio

! Dopo il trasporto, posizionare l’apparecchio verticalmente ed

attendere circa 3 ore prima di collegarlo alla presa di corrente per

favorire un buon funzionamento.

• Prima di mettere gli alimenti nel frigorifero pulite bene l’interno

con acqua tiepida e bicarbonato.

• Tempo protezione motore.

L’apparecchio è provvisto di un controllo salvamotore che fa

avviare il compressore solo dopo circa 8 minuti dall’accensione.

Questo accade anche dopo ogni interruzione dell’alimentazione

elettrica, volontaria o involontaria (black out).

Scomparto congelatore

Alla prima accensione del prodotto, dopo aver impostato la

temperatura desiderata, si consiglia di attivare la funzione SUPER FREEZE per raffreddare il vano più velocemente. Solo all’uscita

della funzione SUPER FREEZE è consigliabile introdurre i cibi

all’interno dello scomparto.

Scomparto frigorifero

Alla prima accensione del prodotto, dopo aver impostato la

temperatura desiderata, si consiglia di attivare la funzione SUPER COOL per raffreddare il vano più velocemente. Solo all’uscita della

funzione SUPER COOL è consigliabile introdurre i cibi all’interno

Come muoversi nel display

Impostazione delle temperature:

Se il prodotto è acceso, i display del frigorifero e del congelatore

visualizzeranno le temperature impostate in quel momento. Per

modificarle è sufficiente premere i tasti - e + relativi al vano in cui si

vuol cambiare la temperatura. In particolare ogni pressione dei tasti

incrementa o diminuisce la temperatura ed in maniera equivalente

anche la quantità di freddo generato all’interno del vano. Le

temperature del vano frigo selezionabili sono +8°, +7°, +6°, +5°,

+4°, +3°, +2°, quelle del congelatore sono –18°, -19°,-20°, -21°, -

22°, -24°, -26°. Se la funzione SUPERCOOL è attivata, non è

possibile modificare la temperatura di frigorifero. Se è attivato il

SUPER FREEZE funzioni, temperatura congelatore non può essere

Sistema di raffreddamento

È riconoscibile dalla presenza di celle d’aerazione poste sulle pareti

posteriori dei vani.

Il No Frost gestisce un flusso continuo di aria fredda che raccoglie

l’umidità e impedisce la formazione di ghiaccio e brina: nel vano

frigorifero mantiene il giusto livello di umidità e, grazie all’assenza di

brina, preserva le qualità originarie degli alimenti; nel vano congelatore

evita la formazione di ghiaccio rendendo superflue le operazioni di

sbrinamento ed evitando che gli alimenti si attacchino tra loro.

Non mettere alimenti o contenitori a diretto contatto con la parete

refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la

formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Regolare la temperatura tramite il display.

• Premere il tasto SUPER COOL (raffreddamento rapido) per

abbassare la temperatura in poco tempo, per esempio quando

il vano viene riempito dopo una grossa spesa. La funzione si

disattiva automaticamente trascorso il tempo necessario.

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi

Precauzioni e consigli).

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di

• Non inserire liquidi in recipienti scoperti: provocherebbero un

aumento di umidità con conseguente formazione di condensa.I

21 RIPIANI: pieni o a griglia.Sono estraibili e regolabili in altezza grazie alle apposite guide , perl’inserimento di contenitori o alimenti di notevole dimensione. Perregolare l’altezza non è necessario estrarre completamente ilripiano.Indicatore TEMPERATURA *: per individuare la zona più fredda del frigorifero.1. Controllare che sull’indicatore risulti ben evidente OK (vedifigura).2. Se non compare la scritta OK significa che la temperatura ètroppo elevata: regolare la manopola FUNZIONAMENTOFRIGORIFERO su una posizione più alta (più freddo) eattendere circa 10 h finché la temperatura si sia stabilizzata.3. Controllare nuovamente l’indicatore: se necessario, procederecon una nuova regolazione. Se si sono introdotte grossequantità di alimenti o si è aperta frequentemente la porta delfrigorifero, è normale che l’indicatore non segni OK. Attenderealmeno 10 h prima di regolare la manopola FUNZIONAMENTOFRIGORIFERO su una posizione più alta.Contenitore FRESH BOX * È il nuovo contenitore per mantenere freschi carne, pesce,formaggi. Se collocato nella parte "bassa" del ripiano frigo è l'idealeper carne e pesce; se spostato nella parte "alta" è ottimo performaggi. Se non è necessario, può essere comodamente estrattodal frigo.Dual led * La nuova illuminazione a doppio led, grazie alla potente lucediffusa, permette una chiara visione di ogni alimento senza alcunazona d'ombra. Nel caso sia necessario sostituire i led, rivolgersi alservizio di Assistenza Tecnica. Utilizzare al meglio il congelatore • Per regolare la temperatura utilizzare la manopolaFUNZIONAMENTO CONGELATORE (vedi Descrizione).• Non ricongelare alimenti che stanno per scongelare o scongelati;tali alimenti devono essere cotti per essere consumati (entro 24ore).• Gli alimenti freschi da congelare non devono essere posti acontatto con quelli già congelati; vanno sistemati nel vano superioreCONGELAMENTO e CONSERVAZIONE dove la temperaturascende sotto i -18°C e garantisce una buona velocità dicongelamento.• Per congelare i cibi nel modo più corretto e sicuro occorreattivare la funzione SUPER FREEZE 24 ore primadell'inserimento del cibo. Dopo aver introdotto il cibo ènecessario attivare nuovamente la funzione SUPER FREEZE chesi disattiverà automaticamente trascorse 24 ore.• Non mettere nel congelatore bottiglie di vetro contenenti liquidi,tappate o chiuse ermeticamente, perché potrebbero rompersi.• La quantità massima giornaliera di alimenti da congelare èindicata sulla targhetta caratteristiche, posta nel vano frigoriferoin basso a sinistra (esempio: Kg/24h 4). • Al fine di ottenere un spazio maggiore nel reparto freezer potetetogliere i cassetti dalle loro sedi (tranne quello più in basso el’eventuale cassetto COOL CARE ZONE a temperaturavariabile), sistemando gli alimenti direttamente sulle piastreevaporanti.! Se per lungo tempo permane la temperatura ambiente più freddadi 14°C, non si raggiungono completamente le temperaturenecessarie per una lunga conservazione nel reparto freezer e ilperiodo di conservazione risulterà pertanto ridotto.! Durante il congelamento evitare di aprire la porta.! In caso di interruzione di corrente o di guasto, non aprire la portadel congelatore: in questo modo congelati e surgelati siconserveranno senza alterazioni per circa 9-14 ore.Bacinella ghiaccio Ice 3

. Il fatto di essere poste sulla parte superiore dei cassetti riposti nelvano freezer assicura una maggiorepulizia: (il ghiaccio non viene piùa contatto con gli alimenti) ed ergonomia (non si sgocciola in fase dicaricamento).1. Estrarre la bacinella spingendola verso l’alto.Verificare che la bacinella sia completamente vuota e riempirlad’acqua attraverso l’apposito foro.2. Fare attenzione a non superare il livello indicato (MAX WATERLEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (sesuccede, attendere che il ghiaccio si sciolga e svuotare labacinella).3. Ruotare la bacinella di 90°: l’acqua riempie le forme per ilprincipio dei vasi comunicanti ( vedi figura

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella,inserendo la parte superiore nell’apposita sede e facendolaricadere.5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore)battere la bacinella su una superficie dura e bagnarne l’esternoper far staccare i ghiaccioli; farli poi uscire dal foro.WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Manutenzione e cura

Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolarel’apparecchio dalla rete di alimentazione:1. Tenere premuto il tasto ON/OFF per spegnere l’apparecchio.2. Staccare la spina dalla presa.22

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.! Se non si segue questa procedura può scattare l’allarme: essonon è sintomo di anomalia. Per ripristinare il normale funzionamentoè sufficiente tenere premuto il tasto ON/OFF per più di due secondi.Per isolare l’apparecchio procedere seguendo i punti 1 e 2. Funzione I Care Al fine di ottimizzare il consumo energetico mantenendo leperformance di temperatura del prodotto, si può attivare la funzioneI Care Questa funzione permette il massimo risparmio energetico.In queste condizioni Il display resta spento anche all’aperturaporta.Tale funzione si attiva tenendo premuto contemporaneamenteper almeno 6 secondi il tasto superfreezer e il tasto FRZ (+). Unavolta attivata la funzione tutti i led saranno accesi per 2sec comeconferma della sua attivazione, e verrà visualizzato sul displayl’impostazione di temperatura uguale a +5, -18.Dopo 5sdall’attivazione il display si spegne. Per effettuare variazioni ditemperatura è sufficiente premere i tasti + e – fino alraggiungimento della temperatura desiderata.La funzione

I Carepuò essere comunque disattivata, spegnendo il prodotto tramitepulsante di ON/OFF. Alla riaccensione successiva del prodotto lafunzione

I Care sarà disattiva.In ambienti umidi, con la funzione

attivata, potrebbe presentarsi lieve formazione di condensasulle

porte; disattivando la funzione, si ristabiliscono comunque lecondizioni standard del prodotto. Pulire l’apparecchio • Le parti esterne, le parti interne e le guarnizioni in gommapossono essere pulite con una spugnetta imbevuta di acquatiepida e bicarbonato di sodio o sapone neutro. Non usaresolventi, abrasivi, candeggina o ammoniaca.• Gli accessori estraibili possono essere messi a bagno in acquacalda e sapone o detersivo per piatti. Sciacquarli e asciugarli concura.• Il retro dell’apparecchio tende a coprirsi di polvere, che puòessere eliminata utilizzando con delicatezza, dopo aver spentol'apparecchio e staccato la presa di corrente, la bocchetta lungadell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori • L’apparecchio è fabbricato con materiali igienici che nontrasmettono odori. Per mantenere questa caratteristica ènecessario che i cibi vengano sempre protetti e chiusi bene. Ciòeviterà anche la formazione di macchie.• Nel caso si voglia spegnere l’apparecchio per un lungo periodo,pulire l’interno e lasciare le porte aperte Sostituire la lampadina * Per sostituire la lampadina di illuminazione del vano frigorifero,staccare la spina dalla presa di corrente. Seguire le istruzioniriportate qui sotto. Accedere alla lampada togliendo la protezionecome indicato in figura. Sostituirla con una di potenza analoga aquella indicata sulla protezione. 1 1

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità allenorme internazionali di sicurezza.Queste avvertenze sono fornite per ragioni di sicurezza e devonoessere lette attentamente.Questa apparecchiatura è conforme alle seguenti DirettiveComunitarie:- 73/23/CEE del 19/02/73 (Bassa Tensione) e successivemodificazioni;- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) esuccessive modificazioni.- 2002/96/CE. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo nonprofessionale all’interno dell’abitazione.• L’apparecchio deve essere usato per conservare e congelarecibi, solo da persone adulte e secondo le istruzioni riportate inquesto libretto.• L’apparecchio non va installato all’aperto, nemmeno se lo spazioè riparato, perché è molto pericoloso lasciarlo esposto a pioggiae temporali.• Non toccare l’apparecchio a piedi nudi o con le mani o i piedibagnati o umidi.• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsio ferirsi.• Non staccare la spina dalla presa della corrente tirando il cavo,bensì afferrando la spina.• È necessario staccare la spina dalla presa prima di effettuareoperazioni di pulizia e manutenzione. Non è sufficiente premereper più di due secondi il tasto ON/OFF sul display per eliminareogni contatto elettrico.• In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione.• Non utilizzare, all’interno degli scomparti conservatori di cibicongelati, utensili taglienti ed appuntiti o apparecchi elettrici senon sono del tipo raccomandato dal costruttore.• Non mettere in bocca cubetti appena estratti dal congelatore.• Questo apparecchio non è da intendersi adatto all’uso da partedi persone (incluso bambini) con ridotte capacità fisiche,sensoriali o mentali, o prive di esperienza e conoscenza, a menoche siano state supervisionate o istruite riguardo all’usodell’apparecchio da una persona responsabile della lorosicurezza. I bambini dovrebbero essere supervisionati perassicurarsi che non giochino con l’apparecchio.• Gli imballaggi non sono giocattoli per bambini. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle normelocali, così gli imballaggi potranno essere riutilizzati.• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), prevede che glielettrodomestici non debbano essere smaltiti nel normale flussodei rifiuti solidi urbani. Gli apparecchi dismessi devono essereraccolti separatamente per ottimizzare il tasso di recupero ericiclaggio dei materiali che li compongono ed impedirepotenziali danni per la salute e l’ambiente. Il simbolo del cestinobarrato è riportato su tutti i prodotti per ricordare gli obblighi diraccolta separata. Per ulteriori informazioni, sulla correttadismissione degli elettrodomestici, i detentori potranno rivolgersial servizio pubblico preposto o ai rivenditori.I

Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato,

proteggerlo dall’esposizione diretta ai raggi solari, non disporlo

vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte

dell’apparecchio il più brevemente possibile.

Ogni apertura delle porte causa un notevole dispendio di

• Non riempire con troppi alimenti l’apparecchio:

per una buona conservazione, il freddo deve poter circolare

liberamente. Se si impedisce la circolazione, il compressore

lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna

costringendo il compressore a un grosso lavoro, con grande

spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del ghiaccio (vedi

Manutenzione); uno spesso strato di ghiaccio rende più difficile

la cessione di freddo agli alimenti e fa aumentare il consumo di

Può accadere che l’apparecchio non funzioni. Prima di telefonare

all’Assistenza (vedi Assistenza), controllare che non si tratti di un

problema facilmente risolvibile aiutandosi con il seguente elenco.

Il display è spento.

• La spina non è inserita nella presa della corrente o non

abbastanza da fare contatto, oppure in casa non c’è corrente.

• La funzione-Care è attiva.

Il motore non parte.

• L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e

Il display è debolmente acceso.

• Staccare la spina e reinserirla nella presa dopo averla girata su

Suona l’allarme, sul display lampeggia l’ALLARME PORTA APERTA (al posto della temperatura FRIGO viene

• La porta del frigorifero è rimasta aperta per più di due minuti.

Il segnale acustico cessa alla chiusura della porta o spegnendo

e riavviando il prodotto.

Suona l’allarme, lampeggia sul display l’ALLARME TEMPERATURA (al posto della temperatura FREEZER viene

• L’apparecchio segnala un riscaldamento eccessivo del

Il congelatore si manterrà a una temperatura intorno a 0°C per

non far ricongelare gli alimenti, permettendo di consumarli entro

24 ore o di ricongelarli previa cottura.

Per spegnere il segnale acustico aprire e chiudere la porta

oppure premere una volta i tasti + e - della regolazione

temperatura del congelatore. Premere una seconda volta tali

tasti per visualizzare sul display del congelatore il valore

impostato, spegnere il LED ALLARME TEMPERATURA e

ripristinare il normale funzionamento.

Suona l’allarme, sul display lapeggia l’allarme temperatura

(al posto della temperatura FREEZER viene visualizzato

• L’apparecchio segnala un riscaldamento pericoloso del

congelatore: gli alimenti non devono essere consumati. Il

congelatore si manterrà a una temperatura intorno a -18°C.

Per spegnere il segnale acustico aprire e chiudere la porta

oppure premere una volta i tasti + e - della regolazione

temperatura del congelatore. Premere una seconda volta per

visualizzare sul display del congelatore il valore impostato,

spegnere il LED ALLARME TEMPERATURA e ripristinare il

normale funzionamento.

Il frigorifero e il congelatore raffreddano poco.

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• Si è impostata una temperatura troppo calda (vedi Avvio e

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano.

• Si è impostata una temperatura troppo fredda (vedi Avvio e

Il motore funziona di continuo.

• La funzione che super FREEZE è stata abilitata

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

L’apparecchio emette molto rumore.

• L’apparecchio non è stato installato ben in piano (vedi

• L’apparecchio è stato installato tra mobili o oggetti che vibrano

• Il gas refrigerante interno produce un leggero rumore anche

quando il compressore è fermo: non è un difetto, è normale.

Termine anticipato delle funzioni.

• Disturbi elettrici sulla rete o brevi interruzioni della tensione di
