MANUALE UTENTE NBAA 131 V INDESIT

Istruzioni per l’uso

Istruzioni per l’uso, 1

Descrizione dell’apparecchio, 8

Reversibilità apertura porte, 14

Avvio e utilizzo, 15

Manutenzione e cura, 17

Precauzioni e consigli, 17

Anomalie e rimedi, 18

Prima di contattare l’Assistenza:

Verificare se l’anomalia può essere risolta autonomamente (

• In caso negativo, contattare il Numero Unico Nazionale

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta

nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre

l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il

Numero Unico Nazionale 199.199.199* per essere messi subito in

contatto con il Centro Assistenza Tecnica più vicino al luogo da cui

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia

mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun.

al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58

centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30

alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi

chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario

dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da

parte dell’operatore telefonico; per maggiori informazioni consultare

il sito www.indesit.com.

 - numero di serie - serial number

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile

che la figura presenti particolari differenti rispetto a quelli

dell’apparecchio acquistato. La descrizione degli oggetti più

complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione.

2 Vano CONSERVAZIONE.

4 Vano CONGELAMENTO e CONSERVAZIONE

5 Cassetto FRUTTA e VERDURA

6 Contenitore FLEX COOL BOX per CARNI e PESCI*

10 LAMPADINA (vedi Manutenzione).

11Manopola REGOLAZIONE DELLA TEMPERATURA.

12 Balconcino estraibile con coperchio e PORTAUOVA.

13Balconcino estraibile PORTAOGGETTI•.

14Balconcino BOTTIGLIE.

• Variabili per numero e/o per posizione.

* Presente solo in alcuni modelli.

Reversibilità apertura porte

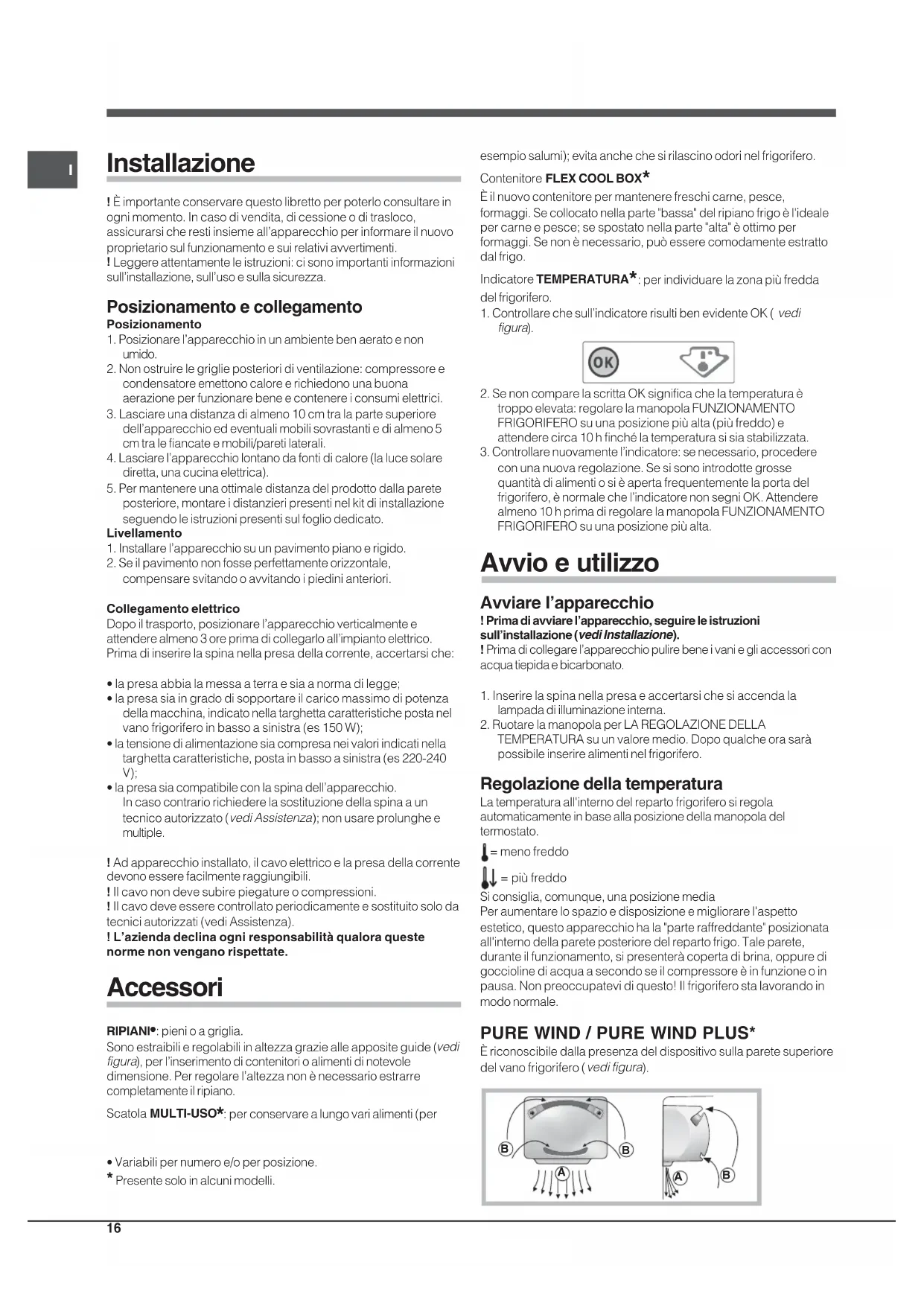

I Installazione ! È importante conservare questo libretto per poterlo consultare inogni momento. In caso di vendita, di cessione o di trasloco,assicurarsi che resti insieme all’apparecchio per informare il nuovoproprietario sul funzionamento e sui relativi avvertimenti. !

Leggere attentamente le istruzioni: ci sono importanti informazionisull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento1. Posizionare l’apparecchio in un ambiente ben aerato e nonumido.2. Non ostruire le griglie posteriori di ventilazione: compressore econdensatore emettono calore e richiedono una buonaaerazione per funzionare bene e contenere i consumi elettrici.3. Lasciare una distanza di almeno 10 cm tra la parte superioredell’apparecchio ed eventuali mobili sovrastanti e di almeno 5cm tra le fiancate e mobili/pareti laterali.4. Lasciare l’apparecchio lontano da fonti di calore (la luce solarediretta, una cucina elettrica).5. Per mantenere una ottimale distanza del prodotto dalla pareteposteriore, montare i distanzieri presenti nel kit di installazioneseguendo le istruzioni presenti sul foglio dedicato.Livellamento1. Installare l’apparecchio su un pavimento piano e rigido.2. Se il pavimento non fosse perfettamente orizzontale,compensare svitando o avvitando i piedini anteriori.Collegamento elettricoDopo il trasporto, posizionare l’apparecchio verticalmente eattendere almeno 3 ore prima di collegarlo all’impianto elettrico.Prima di inserire la spina nella presa della corrente, accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenzadella macchina, indicato nella targhetta caratteristiche posta nelvano frigorifero in basso a sinistra (es 150 W);• la tensione di alimentazione sia compresa nei valori indicati nellatarghetta caratteristiche, posta in basso a sinistra (es 220-240 V); • la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spina a untecnico autorizzato (vedi Assistenza); non usare prolunghe emultiple.! Ad apparecchio installato, il cavo elettrico e la presa della correntedevono essere facilmente raggiungibili.! Il cavo non deve subire piegature o compressioni.! Il cavo deve essere controllato periodicamente e sostituito solo datecnici autorizzati (vedi Assistenza).! L’azienda declina ogni responsabilità qualora questenorme non vengano rispettate. Accessori RIPIANI•: pieni o a griglia.Sono estraibili e regolabili in altezza grazie alle apposite guide ( vedi figura), per l’inserimento di contenitori o alimenti di notevoledimensione. Per regolare l’altezza non è necessario estrarrecompletamente il ripiano.Scatola MULTI-USO * : per conservare a lungo vari alimenti (peresempio salumi); evita anche che si rilascino odori nel frigorifero.Contenitore FLEX COOL BOX * È il nuovo contenitore per mantenere freschi carne, pesce,formaggi. Se collocato nella parte "bassa" del ripiano frigo è l'idealeper carne e pesce; se spostato nella parte "alta" è ottimo performaggi. Se non è necessario, può essere comodamente estrattodal frigo.Indicatore TEMPERATURA * : per individuare la zona più freddadel frigorifero.1. Controllare che sull’indicatore risulti ben evidente OK ( vedi figura ). 2. Se non compare la scritta OK significa che la temperatura ètroppo elevata: regolare la manopola FUNZIONAMENTOFRIGORIFERO su una posizione più alta (più freddo) eattendere circa 10 h finché la temperatura si sia stabilizzata.3. Controllare nuovamente l’indicatore: se necessario, procederecon una nuova regolazione. Se si sono introdotte grossequantità di alimenti o si è aperta frequentemente la porta delfrigorifero, è normale che l’indicatore non segni OK. Attenderealmeno 10 h prima di regolare la manopola FUNZIONAMENTOFRIGORIFERO su una posizione più alta. Avvio e utilizzo

Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguire le istruzionisull’installazione (vedi Installazione ). ! Prima di collegare l’apparecchio pulire bene i vani e gli accessori conacqua tiepida e bicarbonato.1. Inserire la spina nella presa e accertarsi che si accenda lalampada di illuminazione interna.2. Ruotare la manopola per LA REGOLAZIONE DELLATEMPERATURA su un valore medio. Dopo qualche ora saràpossibile inserire alimenti nel frigorifero. Regolazione della temperatura La temperatura all'interno del reparto frigorifero si regolaautomaticamente in base alla posizione della manopola deltermostato. = meno freddo = più freddoSi consiglia, comunque, una posizione mediaPer aumentare lo spazio e disposizione e migliorare l'aspettoestetico, questo apparecchio ha la "parte raffreddante" posizionataall'interno della parete posteriore del reparto frigo. Tale parete,durante il funzionamento, si presenterà coperta di brina, oppure digoccioline di acqua a secondo se il compressore è in funzione o inpausa. Non preoccupatevi di questo! Il frigorifero sta lavorando inmodo normale. PURE WIND / PURE WIND PLUS* È riconoscibile dalla presenza del dispositivo sulla parete superioredel vano frigorifero (vedi figura ).

A B B B A • Variabili per numero e/o per posizione. * Presente solo in alcuni modelli.I

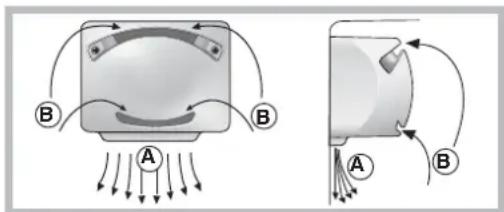

17 PURE WIND / PURE WIND PLUS consente un’ottimaconservazione degli alimenti perché ripristina velocemente latemperatura dopo l’apertura della porta e distribuisceomogeneamente la temperatura: l’aria soffiata (A) si raffredda acontatto della parete fredda, mentre l’aria più calda (B) vieneaspirata ( vedi figura

). I prodotti Pure Wind Plus sono dotati anche di un filtro chepermette, grazie ad una composizione particolare con ionid’argento, di ridurre la presenza di batteri del 70% e gli odoriall’interno della cella frigo, garantendo una migliore conservazionedel cibo.Se si imposta la manopola per LA REGOLAZIONE DELLATEMPERATURA su valori alti, con grossi quantitativi di alimenti econ una temperatura ambiente elevata, l’apparecchio puòfunzionare di continuo, favorendo un’eccessiva formazione di brinaed eccessivi consumi elettrici: ovviare spostando la manopolaverso i valori più bassi (verrà effettuato uno sbrinamentoautomatico).StaticoI modelli senza Aircooler hanno la parte raffreddante nella pareteinterna posteriore dei vani; essa si presenterà coperta di brina o digoccioline d’acqua a seconda che il compressore sia in funzione o inpausa: ognuno dei due casi è normale. Se si imposta la manopolaper LA REGOLAZIONE DELLA TEMPERATURA su valori alti, congrossi quantitativi di alimenti e con una temperatura ambienteelevata, l’apparecchio può funzionare di continuo, favorendoun’eccessiva formazione di brina ed eccessivi consumi elettrici:ovviare spostando la manopola verso i valori più bassi (verràeffettuato uno sbrinamento automatico). Negli apparecchi statici l’ariacircola in modo naturale: quella più fredda tende a scendere perchépiù pesante. Ecco come sistemare gli alimenti: Alimento Disposizione nel frigorifero

Carne e pesce pulito Sopra i cassetti frutta e verdura

Formaggi freschi Sopra i cassetti frutta e verdura

Cibi cotti Su qualsiasi ripiano

Salami, pane in cassetta,

Su qualsiasi ripiano

Frutta e verdura Nel cassetto frutta e verdura

Uova Nell’apposito balconcino

Burro e margarina Nell’apposito balconcino

Bottiglie, bibite, latte Nell’apposito balconcino

Utilizzare al meglio il frigorifero • Per regolare la temperatura utilizzare la manopola per LAREGOLAZIONE DELLA TEMPERATURA ( vedi Descrizione

). • Inserire soltanto alimenti freddi o appena tiepidi, non caldi ( vedi

Precauzioni e consigli

). • Ricordarsi che gli alimenti cotti non si mantengono più a lungo diquelli crudi.• Non inserire liquidi in recipienti scoperti: provocherebbero unaumento di umidità con conseguente formazione di condensa.L’igiene alimentare1. Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo diconfezione esterna in carta/cartone o altri involucri, chepotrebbero introdurre nel frigo batteri o sporcizia.2. Proteggere gli alimenti, (in particolare quelli facilmente deperibilie quelli che emanano un forte aroma), in modo da evitate ilcontatto tra essi, eliminando in questo modo sia la possibilità dicontaminazione di germi/batteri, che la diffusione di particolariodori all’interno del frigo3. Riporre i cibi in modo in modo che l’aria possa circolareliberamente tra essi4. Tenere pulito l’interno del frigo, facendo attenzione a nonutilizzare prodotti ossidanti o abrasivi5. Togliere gli alimenti dal frigo una volta superata la duratamassima di conservazione6. Per una buona conservazione, i cibi facilmente deperbili (formaggi molli, pesce crudo, carne, etc…) vanno posizionatinella zona più fredda, cioè quella sopra le verduriere, dove sitrova l’indicatore della temperatura. Utilizzare al meglio il congelatore • Non ricongelare alimenti che stanno per scongelare oscongelati; tali alimenti devono essere cotti per essereconsumati (entro 24 ore).• Gli alimenti freschi da congelare non devono essere posti acontatto con quelli già congelati; vanno sistemati nel vanosuperiore CONGELAMENTO e CONSERVAZIONE dove latemperatura scende sotto i -18°C e garantisce una buonavelocità di congelamento.• Non mettere nel congelatore bottiglie di vetro contenenti liquidi,tappate o chiuse ermeticamente, perché potrebbero rompersi.• La quantità massima giornaliera di alimenti da congelare èindicata sulla targhetta caratteristiche, posta nel vano frigoriferoin basso a sinistra (esempio: Kg/24h 4). • Al fine di ottenere un spazio maggiore nel reparto freezer potetetogliere i cassetti dalle loro sedi (tranne quello più in basso el’eventuale cassetto COOL CARE ZONE a temperaturavariabile), sistemando gli alimenti direttamente sulle piastreevaporanti.! Durante il congelamento evitare di aprire la porta.! In caso di interruzione di corrente o di guasto,non aprire la porta del congelatore: in questo modo congelati esurgelati si conserveranno senza alterazioni per circa 9-14 ore.! Se per lungo tempo permane la temperatura ambiente più freddadi 14°C, non si raggiungono completamente le temperaturenecessarie per una lunga conservazione nel reparto freezer e ilperiodo di conservazione risulterà pertanto ridotto.Bacinella ghiaccio Ice 3

. Il fatto di essere poste sulla parte superiore dei cassetti riposti nelvano freezer assicura una maggiorepulizia: (il ghiaccio non vienepiù a contatto con gli alimenti) ed ergonomia (non si sgocciola infase di caricamento).1. Estrarre la bacinella spingendola verso l’alto.Verificare che la bacinella sia completamente vuota e riempirlad’acqua attraverso l’apposito foro.2. Fare attenzione a non superare il livello indicato (MAX WATERLEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (sesuccede, attendere che il ghiaccio si sciolga e svuotare labacinella).3. Ruotare la bacinella di 90°: l’acqua riempie le forme per ilprincipio dei vasi comunicanti ( vedi figura

). 4. Chiudere il foro con il coperchio in dotazione e riporre labacinella, inserendo la parte superiore nell’apposita sede efacendola ricadere.5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore)battere la bacinella su una superficie dura e bagnarne l’esternoper far staccare i ghiaccioli; farli poi uscire dal foro. * Presente solo in alcuni modelli.18

I WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Manutenzione e cura

Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolarel’apparecchio dalla rete di alimentazione staccando la spina dallapresa. Non è sufficiente portare la manopola per la regolazionedella temperatura sulla posizione (apparecchio spento) pereliminare ogni contatto elettrico. Pulire l’apparecchio • Le parti esterne, le parti interne e le guarnizioni in gommapossono essere pulite con una spugnetta imbevuta di acquatiepida e bicarbonato di sodio o sapone neutro. Non usaresolventi, abrasivi, candeggina o ammoniaca.• Gli accessori estraibili possono essere messi a bagno in acquacalda e sapone o detersivo per piatti. Sciacquarli e asciugarlicon cura.• Il retro dell’apparecchio tende a coprirsi di polvere, che puòessere eliminata utilizzando con delicatezza, dopo aver spentol'apparecchio e staccato la presa di corrente, la bocchetta lungadell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori • L’apparecchio è fabbricato con materiali igienici che nontrasmettono odori. Per mantenere questa caratteristica ènecessario che i cibi vengano sempre protetti e chiusi bene. Ciòeviterà anche la formazione di macchie.• Nel caso si voglia spegnere l’apparecchio per un lungo periodo,pulire l’interno e lasciare le porte aperte Sbrinare l’apparecchio ! Attenersi alle istruzioni sottostanti. Per sbrinare l’apparecchio nonusare oggetti taglienti ed appuntiti che potrebbero danneggiareirreparabilmente il circuito refrigerante.Sbrinare il vano frigoriferoIl frigorifero è dotato di sbrinamento automatico: l’acqua vieneconvogliata verso la parte posteriore da un apposito foro di scarico ( vedi figura) dove il calore prodotto dal compressore la faevaporare. L’unico intervento da fare periodicamente consiste nelpulire il foro di scarico affinché l’acqua possa defluire liberamente.Sbrinare il vano congelatoreSe lo strato di brina è superiore ai 5 mm è necessario effettuare losbrinamento manuale:1. posizionare la manopola per LA REGOLAZIONE DELLATEMPERATURA nella posizione . 2. Avvolgere surgelati e congelati in carta da giornale e metterli inun altro congelatore o in un luogo fresco.3. Lasciare aperta la porta finché la brina non si sia scioltacompletamente; facilitare l’operazione sistemando nel vanocongelatore contenitori con acqua tiepida.4. Pulire e asciugare con cura il vano congelatore prima diriaccendere l’apparecchio.5. Alcuni apparecchi sono dotati del SISTEMA DRAIN perconvogliare l’acqua all’esterno: lasciare che l'acqua defluisca inun contenitore (vedi figura ). 6. Prima di inserire i cibi nel vano congelatore attendere circa 2 oreper il ripristino delle condizioni ideali di conservazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero,staccare la spina dalla presa di corrente. Seguire le istruzioniriportate qui sotto. Accedere alla lampada togliendo la protezionecome indicato in figura. Sostituirla con una analoga di potenza aquella indicata sulla protezione (15W o 25W). 1 1

PURE WIND PLUS* Manutenzione dei filtriSganciare i filtri sulla parte sx del guscio inserendo nelle fessure lapunta di un piccolo cacciavite a taglio (vedi immagini allegate).Lavare periodicamente (ogni 12-18 mesi) i filtri sotto acqua correntecon un detergente neutro per rimuovere gli eventuali residuidepositativi. Lasciare asciugare bene prima di rimontare i filtri nellaloro sede.Nei casi in cui i filtri non siano estraibili, od in caso di difficoltà nellaloro rimozione, contattare l’assistenza tecnica.I

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità allenorme internazionali di sicurezza.Queste avvertenze sono fornite per ragioni di sicurezza e devonoessere lette attentamente.Questa apparecchiatura è conforme alle seguenti DirettiveComunitarie:- 73/23/CEE del 19/02/73 (Bassa Tensione) e successivemodificazioni;- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) esuccessive modificazioni.- 2002/96/CE. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo nonprofessionale all’interno dell’abitazione.• L’apparecchio deve essere usato per conservare e congelarecibi, solo da persone adulte e secondo le istruzioni riportate inquesto libretto.• L’apparecchio non va installato all’aperto, nemmeno se lo spazioè riparato, perché è molto pericoloso lasciarlo esposto a pioggiae temporali.• Non toccare l’apparecchio a piedi nudi o con le mani o i piedibagnati o umidi.• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsio ferirsi.• Non staccare la spina dalla presa della corrente tirando il cavo,bensì afferrando la spina.• È necessario staccare la spina dalla presa prima di effettuareoperazioni di pulizia e manutenzione. Non è sufficiente portare lamanopola per LA REGOLAZIONE DELLA TEMPERATURA sullaposizione (apparecchio spento) per eliminare ogni contattoelettrico.• In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione.• Non utilizzare, all'interno degli scomparti conservatori di cibicongelati, utensili taglienti ed appuntiti o apparecchi elettrici senon sono del tipo raccomandato dal costruttore.• Non mettere in bocca cubetti appena estratti dal congelatore.• Questo apparecchio non è da intendersi adatto all’uso da partedi persone (incluso bambini) con ridotte capacità fisiche,sensoriali o mentali, o prive di esperienza e conoscenza, a menoche siano state supervisionate o istruite riguardo all’usodell’apparecchio da una persona responsabile della lorosicurezza. I bambini dovrebbero essere supervisionati perassicurarsi che non giochino con l’apparecchio.• Gli imballaggi non sono giocattoli per bambini. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle normelocali, così gli imballaggi potranno essere riutilizzati.• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), prevede che glielettrodomestici non debbano essere smaltiti nel normale flussodei rifiuti solidi urbani. Gli apparecchi dismessi devono essereraccolti separatamente per ottimizzare il tasso di recupero ericiclaggio dei materiali che li compongono ed impedirepotenziali danni per la salute e l’ambiente. Il simbolo del cestinobarrato è riportato su tutti i prodotti per ricordare gli obblighi diraccolta separata. Per ulteriori informazioni, sulla correttadismissione degli elettrodomestici, i detentori potranno rivolgersial servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente • Installare l’apparecchio in un ambiente fresco e ben aerato,proteggerlo dall’esposizione diretta ai raggi solari, non disporlovicino a fonti di calore.• Per introdurre o estrarre gli alimenti, aprire le portedell’apparecchio il più brevemente possibile. Ogni apertura delleporte causa un notevole dispendio di energia.• Non riempire con troppi alimenti l’apparecchio: per una buonaconservazione, il freddo deve poter circolare liberamente. Se siimpedisce la circolazione, il compressore lavorerà continuamente.• Non introdurre alimenti caldi: alzerebbero la temperatura internacostringendo il compressore a un grosso lavoro, con grandespreco di energia elettrica.• Sbrinare l’apparecchio qualora si formasse del ghiaccio ( vedi

Manutenzione ); uno spesso strato di ghiaccio rende più difficilela cessione di freddo agli alimenti e fa aumentare il consumo dienergia. Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonareall’Assistenza (vedi Assistenza), controllare che non si tratti di unproblema facilmente risolvibile aiutandosi con il seguente elenco.La spia verde ALIMENTAZIONE non si accende.• La spina non è inserita nella presa della corrente o nonabbastanza da fare contatto, oppure in casa non c’è corrente.Il frigorifero e il congelatore raffreddano poco.• Le porte non chiudono bene o le guarnizioni sono rovinate.• Le porte vengono aperte molto spesso.• La manopola per LA REGOLAZIONE DELLA TEMPERATURAnon è in posizione corretta• Il frigorifero o il congelatore sono stati riempiti eccessivamente.• La temperatura ambiente di lavoro del prodotto è inferiore a14°C.Nel frigorifero gli alimenti si gelano.• La manopola per LA REGOLAZIONE DELLA TEMPERATURAnon è in posizione corretta.• Gli alimenti sono a contatto con la parete posteriore.La ventola Pure Wind non gira• La porta del frigorifero è aperta• I sistema Pure wind si attiva automaticamente solo quandonecessario per ripristinare le condizioni ottimali all’interno delvano frigorifero.Il motore funziona di continuo.• La porta non è ben chiusa o viene aperta di continuo.• La temperatura dell’ambiente esterno è molto alta.• Lo spessore della brina supera i 2-3 mm ( vedi Manutenzione

). L’apparecchio emette molto rumore.• L’apparecchio non è stato installato ben in piano ( vedi

. • L’apparecchio è stato installato tra mobili o oggetti che vibranoed emettono rumori.• Il gas refrigerante interno produce un leggero rumore anchequando il compressore è fermo: non è un difetto, è normale.La temperatura di alcune parti esterne del frigorifero èelevata.• Le temperature elevate sono necessarie per evitare la formazionidi condensa in particolari zone del prodotto.Sul fondo del frigo c’è dell’acqua.• Il foro di scarico dell’acqua è otturato ( vedi Manutenzione
