MANUALE UTENTE Doble puerta TAN 6 FNF NX D INDESIT

I FRIGORIFERO 2 PORTE Istruzioni per luso

Posizionamento e collegamento

Reversibilità apertura porte

Descrizione dellapparecchio, 3-4

Pannello di controllo

Avvio e utilizzo, 5-6-7

Avviare lapparecchio

Come muoversi nel display

Sistema di raffreddamento

Utilizzare al meglio il frigorifero

Utilizzare al meglio il congelatore

Manutenzione e cura, 8

Escludere la corrente elettrica

Pulire lapparecchio

Evitare muffe e cattivi odori

Sostituire la lampadina

Precauzioni e consigli, 9

Risparmiare e rispettare lambiente

Anomalie e rimedi, 10

Assistenza attiva 7 giorni su 72

Reversibilità apertura porte

Nel caso sia necessario cambiare il verso di apertura

delle porte, rivolgersi al servizio di Assistenza

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita,

di cessione o di trasloco, assicurarsi che resti insieme

allapparecchio per informare il nuovo proprietario

sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

1. Posizionare lapparecchio in un ambiente ben aerato e

2. Non ostruire le griglie posteriori di ventilazione:

compressore e condensatore emettono calore e

richiedono una buona aerazione per funzionare bene

e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte

superiore dellapparecchio ed eventuali mobili

sovrastanti e di almeno 5 cm tra le fiancate e mobili/

4. Lasciare lapparecchio lontano da fonti di calore (la

luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla

parete posteriore, montare i distanzieri presenti nel kit

di installazione seguendo le istruzioni presenti sul

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e

attendere almeno 3 ore prima di collegarlo allimpianto

elettrico. Prima di inserire la spina nella presa della

corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche posta nel vano frigorifero in basso

a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso

a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a

un tecnico autorizzato (vedi Assistenza); non usare

prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della

corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.I

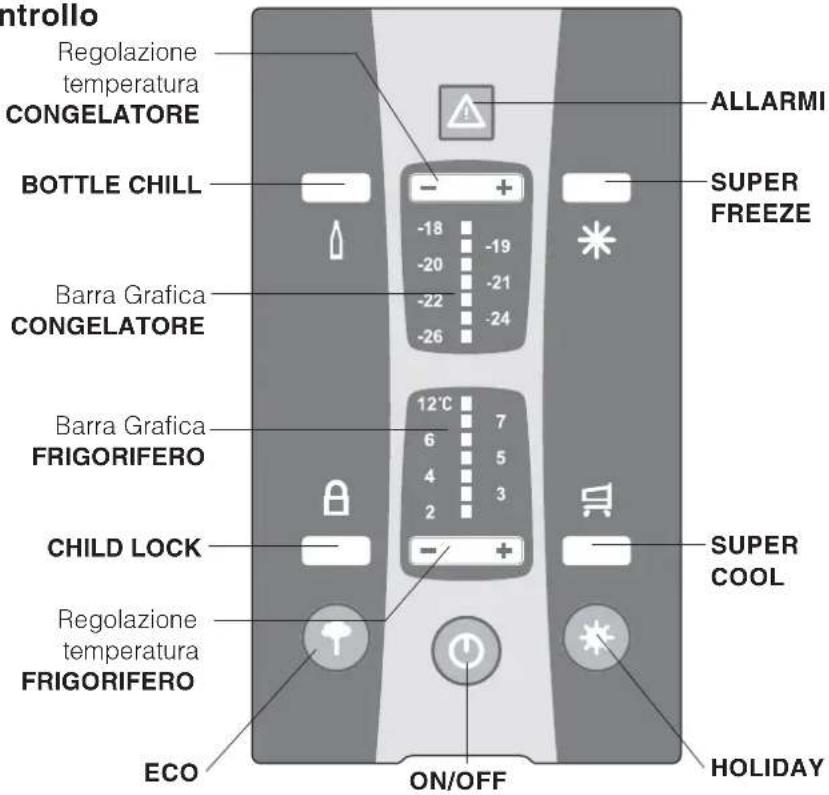

Pannello di controllo

ON/OFF Premendo questo tasto è possibile accendere lintero

prodotto (sia vano frigo che vano freezer). Il LED rosso

indica che il prodotto è spento, il LED verde che è in

funzione. Per spegnere il prodotto occorre premere per

almeno 2 secondi il tasto ON/OFF.

ECO Gestisce lattivazione e la disattivazione della funzione I Care (la temperatura ottimale a bassi consumi).

Allattivazione di questa funzione, si accendono

contemporaneamente il LED AUTO ed il LED ECO.

ALLARMI Consente la segnalazione e la gestione di tutti gli allarmi

connessi al funzionamento del prodotto.

Consente di attivare o disattivare il blocco dei tasti del

pannello di controllo onde evitare involontarie attivazioni da

Regolazione Temperatura FRIGORIFERO - e +

Consentono la modifica dellimpostazione della temperatura

del frigorifero, con relativa conferma sulla barra grafica della

temperatura selezionata. Attraverso questi tasti è anche

possibile disattivare il solo vano frigorifero.

Regolazione Temperatura CONGELATORE - e +

Consentono la modifica dellimpostazione della

temperatura del congelatore, con relativa conferma sulla

barra grafica della temperatura impostata.

Barra grafica FRIGORIFERO Indica la temperatura impostata nel vano frigo o la sua

disattivazione (in questo caso la barra grafica è spenta).

Barra grafica CONGELATORE Indica la temperatura impostata nel vano freezer.

SUPER COOL Consente di attivare o disattivare la funzione SUPER COOL

(raffreddamento rapido). Si accende il led SUPER COOL.

SUPER FREEZE Consente di attivare o disattivare la funzione SUPER FREEZE (congelamento rapido). Si accende il led SUPER FREEZE.

HOLIDAY Consente di attivare o disattivare la funzione HOLIDAY (si

accende il LED AUTO e il led HOLIDAY).

BOTTLE CHILL Consente di attivare o disattivare la funzione BOTTLE CHILL (riduce la temperatura del congelatore per il tempo

necessario a raffreddare una bottiglia). Si accende il led

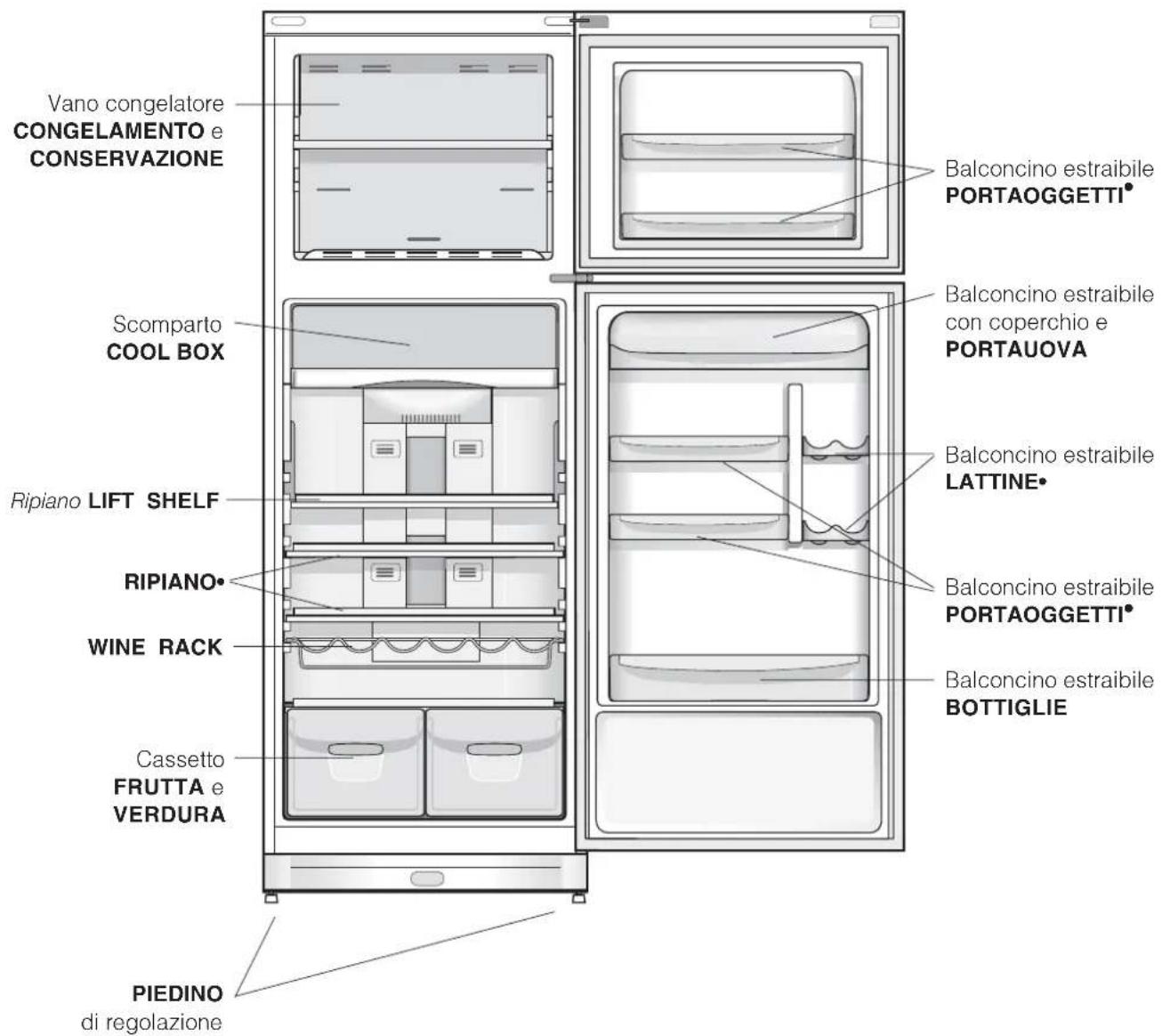

FRIGORIFERO Regolazione

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti

rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

 Variabili per numero e/o per posizione.

Balconcino estraibile

Balconcino estraibile

CONSERVAZIONE Scomparto

COOL BOX Balconcino estraibile

Balconcino estraibile

Avviare lapparecchio

! Dopo il trasporto, posizionare lapparecchio

verticalmente ed attendere circa 3 ore prima di

collegarlo alla presa di corrente per favorire un buon

 Prima di mettere gli alimenti nel frigorifero pulite bene

linterno con acqua tiepida e bicarbonato.

 Tempo protezione motore.

Lapparecchio è provvisto di un controllo salvamotore

che fa avviare il compressore solo dopo circa 8 minuti

dallaccensione. Questo accade anche dopo ogni

interruzione dellalimentazione elettrica, volontaria o

involontaria (black out).

Scomparto congelatore

Allaccensione del prodotto il comparto congelatore si

porta nellimpostazione standard di 18°C. Si consiglia

di inserire la funzione SUPER FREEZE (Sulla barra

grafica del CONGELATORE continua ad essere

visualizzata la temperatura impostata precedentemente)

per accelerare il raffreddamento del vano; quando

questultimo avrà raggiunto la sua temperatura ottimale,

la funzione si disattiverà e potrete introdurre nel

congelatore i surgelati.

Scomparto frigorifero

Allaccensione del prodotto il comparto frigorifero si

porta nellimpostazione standard di +5°C. Si consiglia di

inserire la funzione SUPER COOL (Sulla barra grafica

del FRIGORIFERO continua ad essere visualizzata la

temperatura impostata precedentemente) per accelerare

il raffreddamento del vano: dopo qualche ora potrete

mettere i cibi nel frigorifero.

Come muoversi nel display

Impostazione delle temperature:

Se il prodotto è acceso, le barre grafiche del vano

frigorifero e congelatore visualizzeranno le temperature

impostate in quel momento. Per modificarle è sufficiente

premere i tasti - e + relativi al vano in cui si vuol

cambiare la temperatura. In particolare ogni pressione

dei tasti incrementa o diminuisce la temperatura di 1° ed

in maniera equivalente anche il livello di freddo relativo.

Le temperature del vano frigo selezionabili sono +12°,

+7°, +6°, +5°, +4°, +3°, +2°, quelle del freezer sono 

18°, -19°,-20°, -21°, -22°, -24°, -26°.

Le temperature automaticamente impostate sono +5°C

per il comparto frigorifero e 18°C per il comparto

congelatore e sono quelle standard di conservazione.

Quando è attiva la funzione ECO il prodotto regola

automaticamente le temperature in base alle condizioni

interne ed esterne al frigo, ciò viene segnalato

dallaccensione della scritta AUTO.

Qualora fosse necessario attivare la funzione ECO con

temperature differenti da quelle standard di

conservazione, è necessario, allattivazione della

funzione, tenere premuto il tasto ECO e impostare

mediante i tasti - e + le nuove temperature. In queste

condizioni le temperature impostabili sono 4°, 5° e 6°

per il vano frigo e 18°, -19° e 20° per il vano freezer.

Quando è attiva la funzione HOLIDAY non sono possibili

regolazioni di temperatura, ma il prodotto si posiziona

automaticamente alla regolazione ottimale per la

situazione: +12°C per il comparto frigorifero e

-18°C per il comparto congelatore, tale condizione è

inoltre segnalata dallaccensione della scritta AUTO.

Per attivare e disattivare le funzioni è sufficiente premere

il relativo tasto e laccensione o lo spegnimento del

relativo LED, segnalerà lo stato della funzione.

Alcune funzioni (SUPER COOL, SUPER FREEZE,

BOTTLE CHILL, ECO) sono incompatibili con altre

(HOLIDAY,..), in questo caso si tiene conto di una

priorità già stabilita in modo da aiutarvi nella gestione

Al termine della funzione BOTTLE CHILL occorre

premere il tasto BOTTLE CHILL per interrompere il

lampeggio del led relativo e il segnale sonoro. Il

lampeggio e il segnale sonoro indica il termine della

funzione e la necessità di rimuovere la bottiglia dal vano

Per poter attivare la funzione Child Lock, è necessario

tenere premuto il tasto Child Lock per 2 secondi,

lattivazione del blocco dei tasti viene confermata da un

suono breve e dallaccensione del led relativo. Per

disattivare la funzione premere il tasto Child Lock per 2

secondi, la disattivazione viene confermata da un suono

breve e dallo spegnimento del led relativo.

! La barra grafica del CONGELATORE serve anche per

segnalare un anomalo aumento di temperatura nel vano

vedi anomalie e rimedi

2 RIPIANI: pieni o a griglia.Sono estraibili e regolabili inaltezza grazie alle appositeguide (vedi figura), perlinserimento di contenitorio alimenti di notevoledimensione. Per regolarelaltezza non è necessarioestrarre completamente il ripiano.Lift shelfIl lift shelf è uno speciale ripiano che permette diottimizzare lo spazio interno della cella frigo, questo puòessere collocato in una delle due posizioni comeevidenziato in figura. Grazie alle speciali guide con unmovimento bilanciato verso lalto o verso il basso siriesce ad ottenere la migliore configurazione duso.

A B ! impugnare con entrambe le mani il ripiano e fare unmovimento armonico verso lalto o il basso.Se si desidera portare il ripiano in posizione A èsufficiente sollevarlo e questo si bloccheràautomaticamente, per riportarlo nella posizioneoriginaria (B) basta sollevare leggermente il ripiano perpoi farlo scendere nella posizione desiderata.COOL BOX: per carne e pescefreschi. Lo scomparto consentelunghi tempi di conservazione,fino anche a una settimana,grazie alla bassa temperatura la più fredda del frigorifero  eallo sportello trasparente cheprotegge da fenomeni diossidazione e annerimento. Puòessere utilizzato anche per piattifreddi.Balconcino LATTINELa presenza del portalattine sullacontroporta da la possibilità diinserire non solo lattine maanche yogurt, burro ed altricontenitori secondo le vostrenecessità. Sistema di raffreddamento No FrostIl No Frost gestisce un flusso continuo di aria freddache raccoglie lumidità e impedisce la formazione dighiaccio e brina: nel vano frigorifero mantiene il giustolivello di umidità e, grazie allassenza di brina,preserva le qualità originarie degli alimenti; nel vanocongelatore evita la formazione di ghiaccio rendendosuperflue le operazioni di sbrinamento ed evitando chegli alimenti si attacchino tra loro.! Non mettere alimenti o contenitori a diretto contattocon la parete refrigerante posteriore, per non ostruire ifori di aerazione e facilitare la formazione dicondensa.! Chiudere le bottiglie e avvolgere gli alimenti. Utilizzare al meglio il frigorifero

 Regolare la temperatura tramite il display. Premere il tasto SUPER COOL (raffreddamentorapido) per abbassare la temperatura in pocotempo, per esempio quando il vano viene riempitodopo una grossa spesa. La funzione si disattivaautomaticamente trascorso il tempo necessario. Inserire soltanto alimenti freddi o appena tiepidi,non caldi (vedi Precauzioni e consigli). Ricordarsi che gli alimenti cotti non si mantengonopiù a lungo di quelli crudi. Non inserire liquidi in recipienti scoperti:provocherebbero un aumento di umidità conconseguente formazione di condensa.I

Utilizzare al meglio il congelatore

 Regolare la temperatura tramite il pannello di controllo.

 Per congelare (se il congelatore è già in funzione):

- per piccole quantità, inferiori alla metà di quella

indicata sulla targhetta caratteristiche, premere il

tasto SUPER FREEZE (congelamento rapido)

(accensione della relativa spia), introdurre gli alimenti

e chiudere la porta. La funzione si disattiva

automaticamente trascorse 24 ore o raggiunte le

temperature ottimali (spia spenta);

- per grosse quantità, superiori alla metà del carico

massimo indicato sulla targhetta caratteristiche,

tenere premuto il tasto SUPER FREEZE

(congelamento rapido) finché la relativa spia non

inizia a lampeggiare. Dopo 24 ore la spia smette di

lampeggiare e diventa fissa: introdurre gli alimenti e

chiudere la porta. Dopo altre 24 ore la funzione si

disattiva automaticamente (spia spenta).

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere consumati

entro 24 ore o ricongelati previa cottura.

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente,

perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche,

posta nel vano frigorifero in basso a sinistra (esempio:

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non aprire

la porta del congelatore: in questo modo congelati e

surgelati si conserveranno senza alterazioni per circa 9-14

! Per evitare di ostacolare la circolazione dellaria

allinterno del congelatore, si raccomanda di non

ostruire con cibi o contenitori i fori di areazione.8

I Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario

isolare lapparecchio dalla rete di alimentazione:

1. Tenere premuto il tasto ON/OFF per circa due

secondi, finché il display si spegne tutto eccetto il led

rosso del tast ON/OFF.

2. Staccare la spina dalla presa.

! Se non si segue questa procedura può scattare lallarme:

esso non è sintomo di anomalia. Per ripristinare il normale

funzionamento è sufficiente tenere premuto il tasto ON/

OFF per più di due secondi. Per isolare lapparecchio

procedere seguendo i punti 1 e 2.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta

imbevuta di acqua tiepida e bicarbonato di sodio o

sapone neutro. Non usare solventi, abrasivi,

candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti.

Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza,

dopo aver spento l'apparecchio e staccato la presa

di corrente, la bocchetta lunga dellaspirapolvere,

impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa

caratteristica è necessario che i cibi vengano sempre

protetti e chiusi bene. Ciò eviterà anche

la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un lungo

periodo, pulire linterno e lasciare le porte aperte.

Sostituire la lampadina

illuminazione del vano

frigorifero, staccare la

spina dalla presa di

Accedere alla lampada

figura) e sostituirla con

una analoga, di potenza

non superiore a 10 W.I

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni

di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione)

e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni;

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le

istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso

lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è

sufficiente premere il tasto ON/OFF sul display per

eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili taglienti ed appuntiti o

apparecchi elettrici se non sono del tipo

raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

 Questo apparecchio non è da intendersi adatto

alluso da parte di persone (incluso bambini) con

ridotte capacità fisiche, sensoriali o mentali, o prive di

esperienza e conoscenza, a meno che siano state

supervisionate o istruite riguardo alluso

dellapparecchio da una persona responsabile della

loro sicurezza. I bambini dovrebbero essere

supervisionati per assicurarsi che non giochino con

 Gli imballaggi non sono giocattoli per bambini.

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani. Gli

apparecchi dismessi devono essere raccolti

separatamente per ottimizzare il tasso di recupero e

riciclaggio dei materiali che li compongono ed

impedire potenziali danni per la salute e lambiente. Il

simbolo del cestino barrato è riportato su tutti i

prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi

al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi

solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile.

Ogni apertura delle porte causa un notevole

dispendio di energia.

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter

circolare liberamente. Se si impedisce la circolazione,

il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un

grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di

ghiaccio rende più difficile la cessione di freddo agli

alimenti e fa aumentare il consumo di energia.10

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Il display è spento.

Il motore non parte.

Il display è debolmente acceso.

Suona lallarme, è acceso il led

ALLARMI e la lampadina nel vano

frigorifero lampeggia.

Suona lallarme, è acceso il led

ALLARMI e i led della barra

grafica del congelatore si

accendono in sequenza.

Suona lallarme, lampeggia ol led

ALLARMI e i led della barra

grafica del congelatore

lampeggiano continuamente.

Il frigorifero e il congelatore

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette

Termine anticipato delle funzioni.

I led della barra grafica del

congelatore non segnalano la

temperatura impostata, e sono

accese in modo fisso.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da

fare contatto, oppure in casa non cè corrente.

 Lapparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).

 Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

 La porta del frigorifero è rimasta aperta per più di due minuti.

Il segnale acustico cessa alla chiusura della porta o premendo il tasto

 Lapparecchio segnala un riscaldamento eccessivo del congelatore.

Il congelatore si manterrà a una temperatura intorno a 0°C per non far

ricongelare gli alimenti, permettendo di consumarli entro 24 ore o di

ricongelarli previa cottura.

Per spegnere il segnale acustico premere il tasto ALLARMI. Premere una

seconda volta per visualizzare sulla barra grafica del congelatore il valore

impostato, spegnere il led ALLARMI e ripristinare il normale funzionamento.

 Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli

alimenti non devono essere consumati. Il congelatore si manterrà a una

temperatura intorno a -18°C.

Per spegnere il segnale acustico premere il tasto ALLARMI. Premere una

seconda volta per visualizzare sulla barra grafica del congelatore il valore

impostato, spegnere il led ALLARMI e ripristinare il normale

 Le porte non chiudono bene o le guarnizioni sono rovinate.

 Le porte vengono aperte molto spesso.

 Si è impostata una temperatura troppo calda (vedi Avvio e utilizzo).

 Il frigorifero o il congelatore sono stati riempiti eccessivamente.

 Si è impostata una temperatura troppo fredda (vedi Avvio e utilizzo).

 Sono attive le funzioni SUPER COOL e/o SUPER FREEZE e/o ICE PARTY.

 La porta non è ben chiusa o viene aperta di continuo.

 La temperatura dellambiente esterno è molto alta.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).

 Lapparecchio è stato installato tra mobili o oggetti che vibrano

 Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

 Disturbi elettrici sulla rete o brevi interruzioni della tensione di alimentazione

 Contattare lassistenza tecnica.I

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).

 In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

 il tipo di anomalia

 il modello della macchina (Mod.)

 il numero di serie (S/N)

Queste informazioni si trovano

sulla targhetta caratteristiche posta

nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

ClassClase N Classe modello numero di serie12
