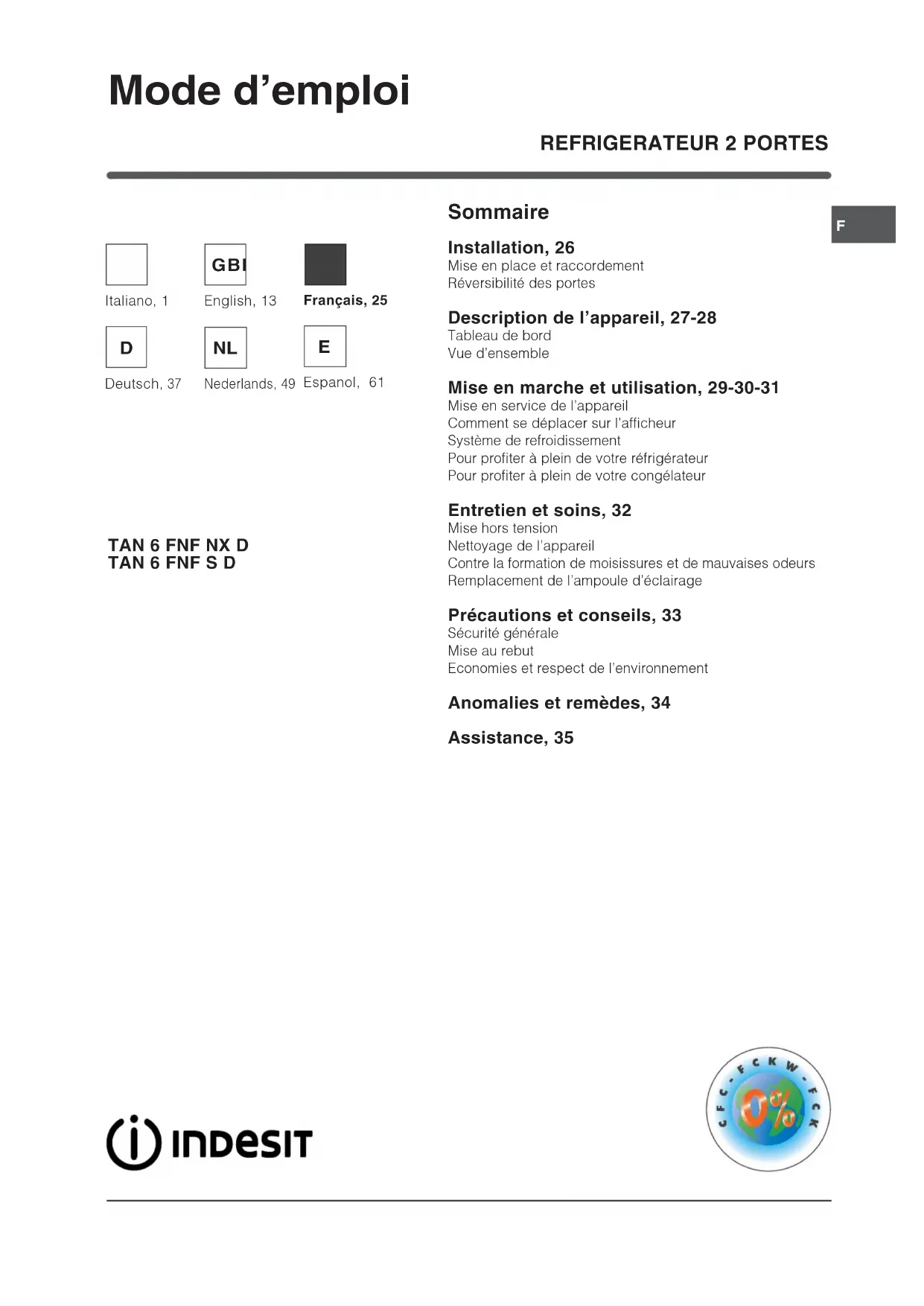

MODE D'EMPLOI Doble puerta TAN 6 FNF NX D INDESIT

Mise en place et raccordement

Réversibilité des portes

Description de lappareil, 27-28

Mise en marche et utilisation, 29-30-31

Mise en service de lappareil

Comment se déplacer sur lafficheur

Système de refroidissement

Pour profiter à plein de votre réfrigérateur

Pour profiter à plein de votre congélateur

Entretien et soins, 32

Nettoyage de lappareil

Contre la formation de moisissures et de mauvaises odeurs

Remplacement de lampoule déclairage

Précautions et conseils, 33

Economies et respect de lenvironnement

Anomalies et remèdes, 34

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de

déménagement, veillez à ce quil suive lappareil pour

informer le nouveau propriétaire sur son fonctionnement et

lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des

conseils importants sur linstallation, lutilisation et la

sécurité de votre appareil.

Mise en place et raccordement

1. Placez lappareil dans une pièce bien aérée et non

2. Ne bouchez pas les grilles daération arrière : le

compresseur et le condensateur produisent de la

chaleur et exigent une bonne aération pour bien

fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les

meubles installés au-dessus et au moins 5 cm entre les

côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons

directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et

la paroi arrière, montez les cales despacement

comprises dans le kit dinstallation et suivez les

instructions de la notice spécialement prévue.

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez

les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et

attendez au moins 3 heures avant de le raccorder à

linstallation électrique. Avant de brancher la fiche dans la

prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;

 la prise est bien apte à supporter la puissance maximale

de lappareil, indiquée sur la plaquette signalétique

placée à lintérieur du compartiment réfrigérateur en bas

à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée

en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un

technicien agréé (voir Assistance); nutilisez ni rallonges

ni prises multiples.

! Après installation de lappareil, le câble électrique et la

prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

Réversibilité des portes

Si une inversion du sens douverture des portes

savère nécessaire, faire appel à notre service

dassistance technique.F

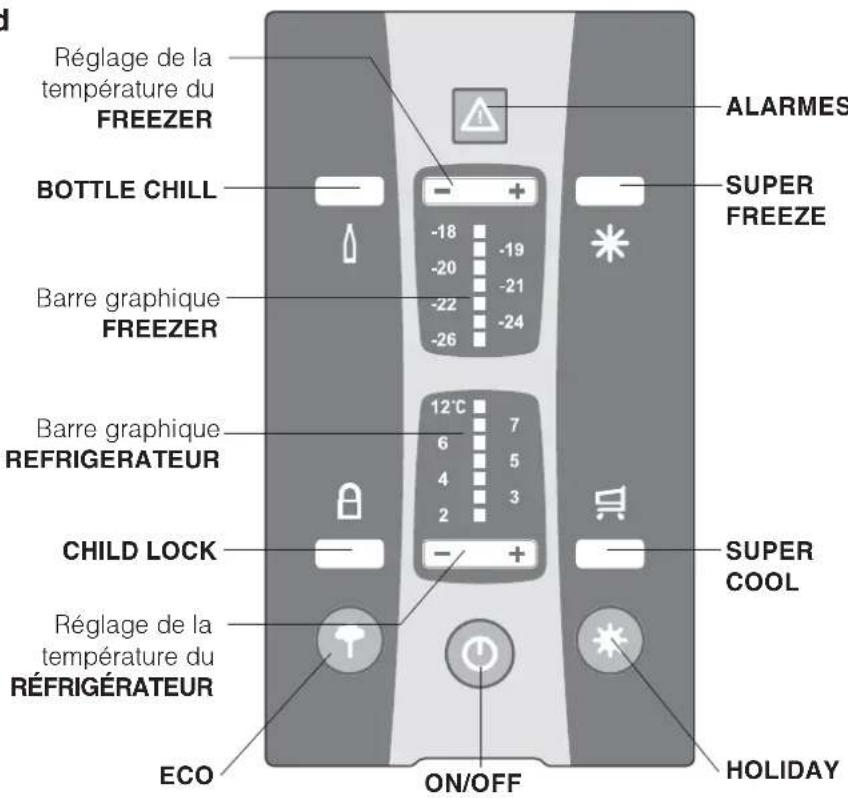

RÉFRIGÉRATEUR Réglage de la

FREEZER Barre graphique

FREEZER CHILD LOCK ON/OFF ON/OFF Cette touche sert à allumer lappareil tout entier

(compartiment réfrigérateur et compartiment freezer). Le

TEMOIN rouge indique que lappareil est éteint, le

TEMOIN vert quil est en service. Pour éteindre

lappareil, appuyez au moins 2 secondes de suite sur la

ECO Cest elle qui sert à activer ou à désactiver la fonction

ECO (la température optimale avec une faible

consommation délectricité). Dès activation de cette

fonction, le TEMOIN AUTO et le TEMOIN ECO sallument

ALARMES Cette touche permet de brancher et de gérer toutes les

alarmes reliées au fonctionnement de lappareil.

Ce dispositif permet de verrouiller les touches du

tableau de commande pour éviter toute manipulation de

la part des enfants.

Réglage de la température du REFRIGERATEUR - et +

Elles permettent de modifier le réglage de la

température du réfrigérateur, avec affichage de

confirmation de la température sélectionnée. Ces

touches permettent aussi de désactiver le compartiment

Réglage de la température du FREEZER - e t +

Elles permettent de modifier le réglage de la

température du freezer, avec affichage de confirmation

de la température sélectionnée.

Barre graphique REFRIGERATEUR Indication de la température sélectionnée dans le

compartiment réfrigérateur ou de sa désactivation (dans

ce cas la barre graphique est éteinte).

Barre graphique FREEZER Affiche la température sélectionnée dans le

compartiment freezer.

SUPER COOL Elle permet dactiver ou de désactiver la fonction

SUPER COOL (refroidissement rapide). Le temoin

SUPER FREEZE Elle permet dactiver ou de désactiver la fonction

SUPER FREEZE. Le temoin SUPER FREEZE sallume.

HOLIDAY Elle permet dactiver ou de désactiver la fonction

HOLIDAY (le TEMOIN AUTO et HOLIDAY sallume).

BOTTLE CHILL Elle permet dactiver ou de désactiver la fonction

BOTTLE CHILL (il abaisse la température du

congélateur le temps nécessaire au refroidissement

dune bouteille). Le temoin BOTTLE CHILL sallume28

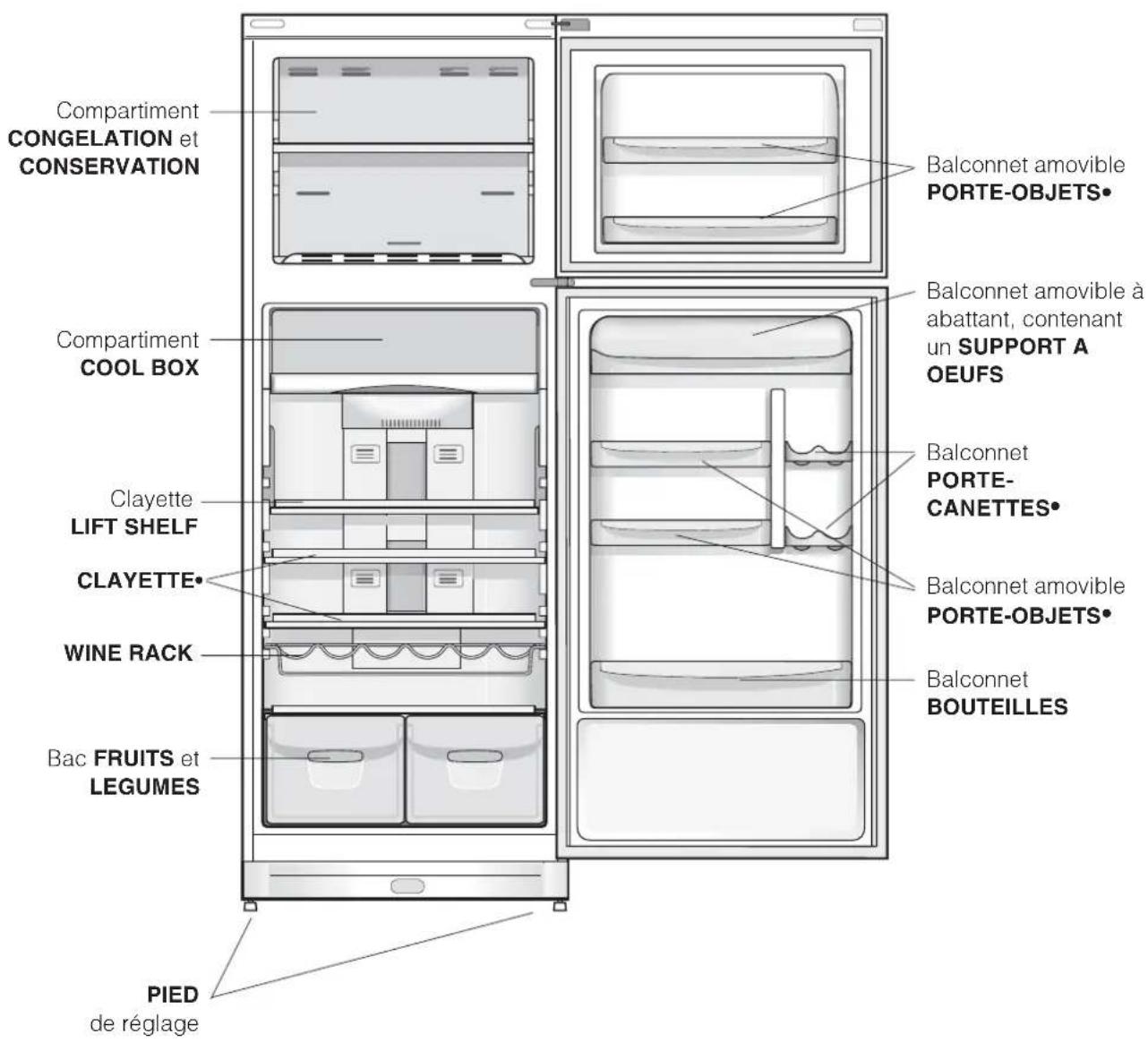

F Balconnet amovible à

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent

des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la

description des objets plus complexes.

 Leur nombre et/ou leur emplacement peut varier.

Mise en service du combiné

! Après son transport, placez lappareil à la verticale et

attendez 3 heures environ avant de le brancher à une prise

de courant, son fonctionnement nen sera que meilleur.

 Nettoyez bien lintérieur du réfrigérateur avec de leau

tiède et du bicarbonate avant dy ranger vos aliments.

 Cet appareil est équipé dun système protège-moteur

qui ne fait démarrer le compresseur que 8 minutes

après son branchement. Cest ce qui se passera aussi

après toute coupure de courant, volontaire ou

involontaire (panne délectricité.

Compartiment congélateur

Lors de la mise en service de lappareil, le

compartiment réfrigérateur se programme sur une

température standard de 18°C. Sélectionnez la

fonction SUPER FREEZE (La barre graphique du

CONGELATEUR continue à visualiser la température

sélectionnée précédemment) pour accélérer le

refroidissement dans le compartiment. Dès que ce

dernier aura atteint sa température optimale, la fonction

se désactivera et vous pourrez ranger vos surgelés à

lintérieur du congélateur.

Compartiment réfrigérateur

Lors de la mise en service de lappareil, le compartiment

réfrigérateur se programme sur une température standard

de +5°C. Sélectionnez la fonction SUPER COOL (La barre

graphique du REFRIGERATEUR continue à isualiser la

température sélectionnée précédemment) pour accélérer

le refroidissement dans le compartiment: au bout de

quelques heures rangez les aliments dans le réfrigérateur.

Comment se déplacer sur lafficheur

Sélection des températures:

Si lappareil est branché, les afficheurs du compartiment

réfrigérateur et du compartiment congélateur visualiseront

les températures sélectionnées à ce moment-là. Pour les

modifier, appuyez sur les touches

compartiment à lintérieur duquel vous voulez changer la

température. A chaque pression sur les touches la

température augmente ou diminue de 1° tout comme le

nombre de barres latérales allumées.

Les températures du compartiment réfrigérateur sont: +12°,

+7°, +6°, +5°, +4°, +3°, +2°. Celles du freezer sont : 18°, -

19°,-20°, -21°, -22°, -24°, -26°.

Les températures automatiquement sélectionnées sont +5°C

dans le compartiment réfrigérateur et 8°C dans le

compartiment congélateur qui correspondent aux

températures standard de conservation.

Quand la fonction I Care est activée, lappareil règle

automatiquement les températures selon les conditions

intérieures et extérieures au réfrigérateur, le tout étant

signalé par allumage du message AUTO.

En cas dactivation de la fonction ECO à dautres

températures que les températures standard de

conservation, il faut, dès activation de la fonction, garder la

touche ECO enfoncée tandis que vous sélectionnez les

nouvelles températures à laide des touches

conditions, les températures sélectionnables sont 4°, 5° et

6° dans le compartiment réfrigérateur et 18°, -19° et 20°

dans le compartiment freezer.

Quand la fonction HOLIDAY est activée, aucun réglage de

température nest plus possible, lappareil se place

automatiquement au réglage optimal correspondant: +12°C

dans le compartiment réfrigérateur et 18°C dans le

compartiment congélateur, cette condition est aussi

signalée par allumage du message AUTO.

Pour activer ou désactiver les fonctions, il suffit dappuyer

sur la touche correspondante, le TEMOIN correspondant

sallume ou séteint pour signaler létat de la fonction.

Certaines fonctions (SUPER COOL, SUPER FREEZE,

BOTTLE CHILL, ECO) sont incompatibles avec dautres

(HOLIDAY,..), dans ce cas il y a une priorité déjà établie

pour faciliter la gestion de lappareil.

Une fois de la fonction BOTTLE CHILL terminée, appuyez

sur la touche BOTTLE CHILL pour interrompre le

clignotement de la LED correspondante. Le clignotement

indique que la fonction est terminée et que vous devez

enlever la bouteille du compartiment congélateur.

Pour activer la fonction Child Lock (sécurité enfants),

appuyer 2 secondes de suite sur la touche Child Lock,

lactivation du verrouillage des touches est confirmée

par un son bref et par lallumage de la led

correspondante. Pour désactiver cette fonction, appuyer

2 secondes de suite sur la touche Child Lock, la

désactivation est confirmée par un son bref et par

lextinction de la led correspondante.

! La barre graphique du CONGELATEUR sert aussi à

signaler toute augmentation anormale de la température

à lintérieur du compartiment congélateur (voir

anomalies et remèdes).30

Système de refroidissement No FrostLe No Frost gère un flux continu dair froid qui absorbelhumidité et empêche la formation de glace et de givre : ilmaintient un niveau dhumidité adéquat à lintérieur ducompartiment réfrigérateur et, grâce à labsence de givre, ilpréserve les qualités originaires des aliments; dans lecompartiment congélateur il évite la formation de glace, il nya par conséquent plus besoin de dégivrer et les aliments necollent plus entre eux.! Ne placez pas daliments ou de récipients contre la paroirefroidissante arrière pour ne pas boucher les trousdaération et éviter une formation rapide deau condensée.! Fermez bien les bouteilles et emballez les aliments. Pour profiter à plein de votre réfrigérateur  Réglez la température à laide de lafficheur. Appuyez sur la touche SUPER COOL (refroidissementrapide) pour faire baisser la température rapidement, parexemple quand vous remplissez le compartiment aprèsavoir fait de grosses provisions. Cette fonction se désactiveautomatiquement une fois le temps écoulé. Nintroduisez que des aliments froids ou à peine tièdes,jamais chauds (voir Précautions et conseils). Les aliments cuits contrairement à ce que lon croit ne seconservent pas plus longuement que les aliments crus. Nintroduisez pas de récipients non fermés contenant desliquides : ces derniers entraîneraient une augmentation delhumidité et la formation deau condensée.CLAYETTES: pleines ougrillagées.Elles sont amovibles et réglablesen hauteur grâce à des glissièresspéciales (voir figure), pour lerangement de récipients oudaliments de grande dimension.Pour régler la hauteur, pas besoinde sortir la clayette complètement.Lift shelfLift shelf est une clayette spéciale visant à optimiserlespace de rangement à lintérieur du compartimentréfrigérateur, deux emplacements sont prévus commeindiqué sur la photo. Des glissières spéciales et unmouvement de balancement vers le haut ou vers le baspermettent dobtenir une configuration dutilisationoptimale.

A B ! saisir la clayette des deux mains et dun mouvementrégulier la déplacer vers le haut ou vers le bas.Pour amener la clayette en position A, il suffit de la souleveret elle se bloquera immédiatement, pour la ramener à saposition de départ (B) il suffit de la soulever légèrement etde labaisser ensuite jusquà la position voulue.COOL BOXCest une nouvelle boîte pourgarder au frais la viande, lepoisson, les fromages.

Son rangement dans la partie bassedu compartiment réfrigérateur estidéal pour la viande et le poisson;son rangement dans la partiehaute est excellent pour lesfromages.

Si vous nen avez pasbesoin, sortez-la du réfrigérateurtout simplement.Balconnet PORTE-CANETTESLe porte-canettes placé dans lacontre-porte vous permet deranger non seulement vos canettesmais aussi vos yogurts, votrebeurre et vos autres récipientsselon vos exigences.F

Pour profiter à plein de votre congélateur

 Réglez la température à laide de lafficheur.

 Pour congeler (si le congélateur est déjà en service):

pour de petites quantités, inférieures à la moitié de

la quantité reportée sur létiquette

touche SUPER FREEZE (congélation rapide) (allumage du

voyant jaune correspondant), introduisez les aliments et

fermez la porte. Cette fonction se désactive

automatiquement au bout de 24 heures ou dès que les

températures optimales sont atteintes (voyant éteint);

pour de grosses quantités, supérieures à la moitié

de la quantité totale reportée sur létiquette

touche SUPER FREEZE (congélation rapide) enfoncée

jusquà ce que le voyant correspondant commence à

clignoter. Au bout de 24 heures le voyant cesse de

clignoter et passe au fixe : introduisez les aliments et

fermez la porte. Au bout de 24 heures la fonction se

désactive automatiquement (voyant éteint).

 Ne recongelez pas des aliments décongelés ou en cours de

décongélation; il faut les faire cuire et les consommer (dans

 Les aliments frais à congeler ne doivent pas être placés au

contact daliments déjà congelés.

 Ne stockez pas dans votre congélateur des bouteilles en

verre contenant des liquides, bouchées ou fermées

hermétiquement, elles pourraient se briser.

 La quantité journalière maximale daliments pouvant être

congelée est indiquée sur létiquette des caractéristiques,

placée dans le compartiment réfrigérateur en bas à gauche

(exemple: 4 Kg/24h).

! Evitez douvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, nouvrez pas la

porte du congélateur : les produits surgelés et congelés se

conserveront ainsi sans problème pendant 9 - 14 heures

Pour éviter dempêcher la circulation de lair à lintérieur

du congelateur, nous recommandons de ne pas boucher

avec des aliments ou des récipients les trous daération.32

Pendant les opérations de nettoyage et dentretien,

débranchez lappareil du réseau dalimentation:

1. Gardez la touche ON/OFF enfoncée pendant deux

secondes environ jusquà ce que lafficheur séteigne

complètement à part la LED rouge de la touche ON/

2. débranchez la fiche de la prise de courant.

Si cette procédure nest pas respectée, lalarme peut se

déclencher : ceci ne dénote pas une anomalie. Pour

rétablir le fonctionnement normal, il suffit de garder la

touche ON/OFF enfoncée pendant plus de deux

secondes. Pour isoler lappareil, procédez comme indiqué

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède

additionnée de bicarbonate de soude ou de savon

neutre. Nutilisez pas de solvants, de produits

abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide

vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer,

pour éliminer la poussière avec délicatesse, après

avoir éteint lappareil et débranché la fiche, servez-

vous dun aspirateur montant un accessoire adéquat

et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour

sauvegarder cette caractéristique, veillez à bien

emballer et couvrir vos aliments. Vous éviterez par la

même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien

lintérieur et laissez les portes ouvertes.

Remplacement de lampoule déclairage

lampoule déclairage du

débranchez la fiche de

la prise de courant.

Suivez les instructions

fournies ci-après selon

le modèle de lappareil.

comme illustré (voir figure). Remplacez-la par une

ampoule semblable dont la puissance doit

correspondre à celle indiquée sur le couvercle de

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont

fournis pour des raisons de sécurité et doivent être lus

Cet appareil est conforme aux Directives

Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et

modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité

Electromagnétique) et modifications suivantes;

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes

conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de

le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes :

vous pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant,

sortez la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant.

Il ne suffit pas dappuyer pendant plus de deux

secondes de suite sur la touche ON/OFF de lafficheur

pour éliminer tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles

pointus et coupants ou dappareils électriques dun

type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis

 Cet appareil nest pas prévu pour être utilisé par des

personnes (y compris les enfants) dont les capacités

physiques, sensorielles ou mentales sont réduites, ou des

personnes dénuées dexpérience ou de connaissance,

sauf si elles ont pu bénéficier, par lintermédiaire dune

personne responsable de leur sécurité, dune surveillance

ou dinstructions préalables concernant lutilisation de

lappareil. Il convient de surveiller les enfants afin quils ne

jouent pas avec lappareil.

 Les emballages ne sont pas des jouets pour enfants.

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages

pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques

(DEEE), exige que les appareils ménagers usagés ne

soient pas jetés dans le flux normal des déchets

municipaux. Les appareils usagés doivent être

collectés séparément afin doptimiser le taux de

récupération et le recyclage des matériaux qui les

composent et réduire limpact sur la santé humaine et

lenvironnement. Le symbole de la poubelle barrée

est apposée sur tous les produits pour rappeler les

obligations de collecte séparée.

Les consommateurs devront contacter les autorités

locales ou leur revendeur concernant la démarche à

suivre pour lenlèvement de leur vieil appareil.

Economies et respect de

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux

rayons du soleil et ne le placez pas près de sources

 Pour introduire ou sortir les aliments, nouvrez les

portes de lappareil que le temps strictement

Chaque ouverture de porte cause une considérable

 Ne chargez pas trop votre appareil :

pour une bonne conservation des aliments, le froid

doit pouvoir circuler librement. Si la circulation est

entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers

font monter la température intérieure ce qui oblige le

compresseur à travailler beaucoup plus en gaspillant

un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose

(voir Entretien); une couche de glace trop épaisse

gêne considérablement la cession de froid aux

aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le

froid séchapper (voir Entretien).34

F Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance),

contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

L'afficheur est totalement éteint.

Le moteur ne démarre pas.

Lafficheur est faiblement éclairé.

Lalarme retentit, la led ALARMES

est allumée et la lampe du

compartiment réfrigérateur

Lalarme sonne, la led ALARMES est

allumée et les leds de la barre

graphique du congélateur sallument

les unes après les autres.

Lalarme sonne, la led ALARMES

clignote et les leds de la barre

graphique du congélateur clignotent

Le réfrigérateur et le congélateur

Les aliments gèlent à lintérieur du

Le moteur est branché en

Lappareil est très bruyant.

Arrêt anticipé des fonctions

Les leds de la barre graphique du

congélateur ne signalent pas la

température sélectionnée et sont

Causes / Solution possibles :

 La fiche nest pas branchée dans la prise de courant ou pas assez

enfoncée pour quil y ait contact ou bien il y a une coupure de courant.

 Lappareil est équipé dun système protège-moteur (voir Mise en marche et

 Débranchez la fiche et rebranchez-la dans la prise de courant après lavoir

retournée sens dessus dessous.

 La porte du réfrigérateur est restée ouverte pendant plus de deux minutes.

Le signal acoustique cesse dès fermeture de la porte ou après avoir

appuyé sur la touche ALARM.

 Lappareil signale un réchauffement excessif du congélateur.

Le congélateur maintient une température denviron 0°C pour ne pas faire

recongeler les aliments et vous permettre de les consommer dans les 24

heures ou de les recongeler après cuisson.

Pour faire cesser le signal acoustique, appuyez sur la touche ALARM.

Appuyez une deuxième fois pour effacer le message sur lécran, éteindre

la led ALARMES et revenir à un fonctionnement normal.

 Lappareil signale un réchauffement dangereux du congélateur. ne pas

consommer les aliments. Le congélateur maintient une température aux

Pour faire cesser le signal acoustique, appuyez sur la touche RESET ALARM. Appuyez une deuxième fois pour effacer le message sur lécran,

éteindre la led ALARMES et revenir à un fonctionnement normal.

 Les portes ne ferment pas bien ou les joints sont abîmés.

 Ouverture trop fréquente des portes.

 Sélection dune température trop chaude (voir Mise en marche et utilisation).

 Le réfrigérateur et le congélateur sont excessivement remplis.

 Sélection dune température trop froide (voir Mise en marche et utilisation).

 Les fonctions SUPER COOL et/ou SUPER FREEZE et/ou ICE PARTY.

 La porte nest pas bien fermée ou trop souvent ouverte.

 La température à lextérieur est très élevée.

 Lappareil na pas été installé bien à plat (voir Installation).

 Lappareil est installé entre des meubles ou des objets qui vibrent et font

 Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est

à larrêt : il ne sagit pas dun défaut, cest tout à fait normal.

 Perturbations du réseau électrique ou coupures brèves de la tension

Avant de contacter le centre dAssistance :

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).

 Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel

au service après-vente le plus proche de chez vous.

 le type danomalie

 le modèle de lappareil (Mod.)

 le numéro de série (S/N)

Vous trouverez tous ces renseignements sur

létiquette signalétique placée dans le

compartiment réfrigérateur en bas à gauche.

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non

ClassClase N Classe modèle numéro de série36
