MANUAL DE UTILIZADOR NBAA 131 V INDESIT

Instruções para a utilização, 2

Descrição do aparelho, 11

Reversibilidade da abertura das portas, 14

Início e utilização, 43

Manutenção e cuidados, 45

Precauções e conselhos, 46

Anomalias e soluções, 46

Instruções para a utilização

Antes de contactar a Assistência técnica:

Verifique se pode resolver sozinho a anomalia (

Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e o

inconveniente detectado continuar, contactar o Centro de

Assistência mais próximo.

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa de identificação situada

no compartimento frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a

instalação de peças sobresselentes não originais para

Descrição do aparelho

Estas instruções sobre a utilização são válidas para vários modelos,

portanto é possível que na figura haja pormenores diferentes do

aparelho que adquiriu. Há uma descrição dos assuntos mais

complexos nas páginas seguintes.

1 PEZINHO de regulação

2 Compartimento para CONSERVAÇÃO

3 Recipiente para gelo Ice

4 Compartimento para CONGELAÇÃO e CONSERVAÇÃO

9 PURE WIND / PURE WIND PLUS*

10 LÂMPADA (veja a Manutenção)

11 Manípulo para a REGULAÇÃO DA TEMPERATURA

12 Prateleira extraível da porta com tampa e PORTA OVOS

13 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS•

14 Prateleira para GARRAFAS

• Variáveis em número e/ou na posição.

* Presente somente em alguns modelos.

Reversibilidade da abertura das

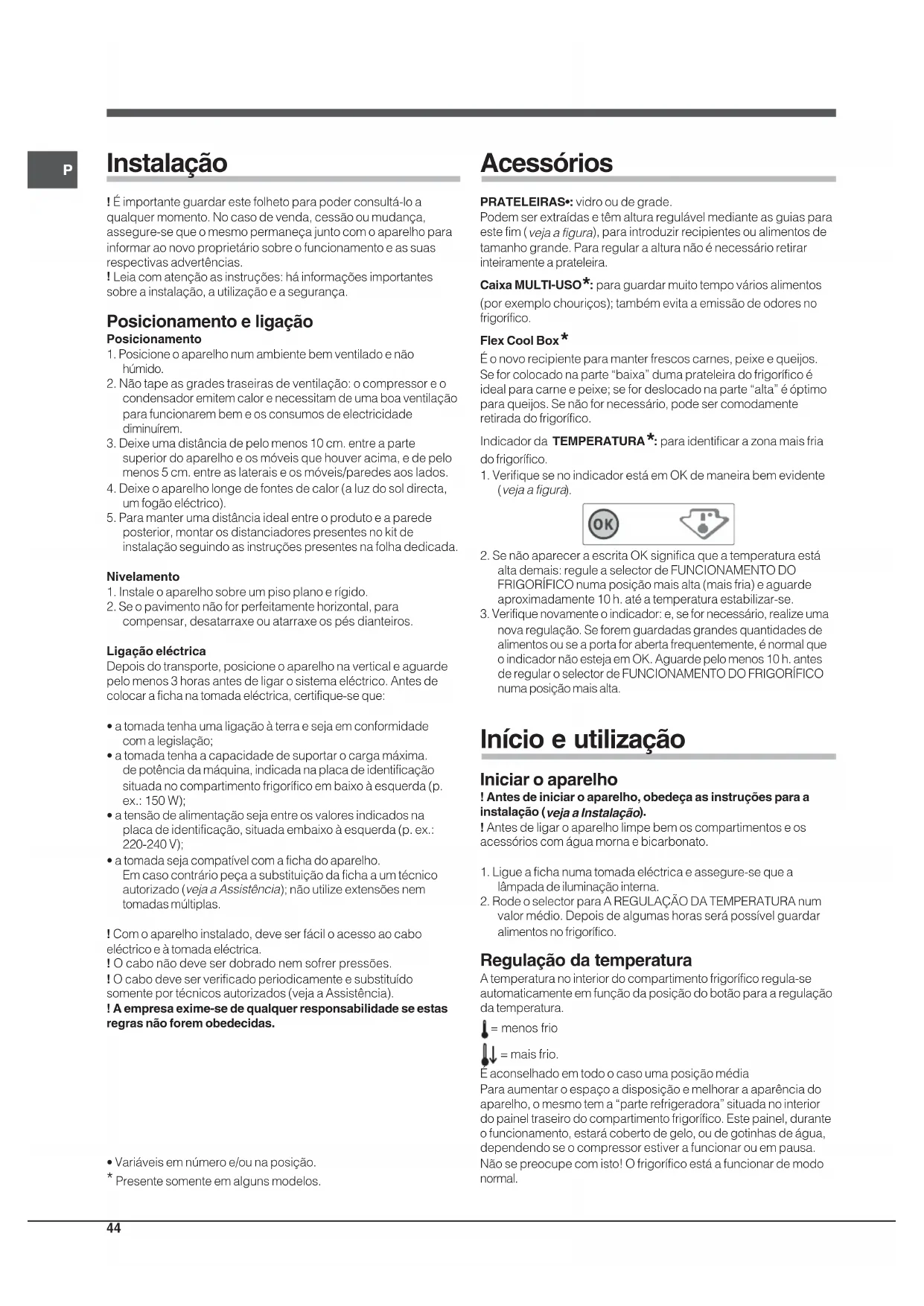

P Instalação ! É importante guardar este folheto para poder consultá-lo aqualquer momento. No caso de venda, cessão ou mudança,assegure-se que o mesmo permaneça junto com o aparelho parainformar ao novo proprietário sobre o funcionamento e as suasrespectivas advertências. !

Leia com atenção as instruções: há informações importantessobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento1. Posicione o aparelho num ambiente bem ventilado e nãohúmido.2. Não tape as grades traseiras de ventilação: o compressor e ocondensador emitem calor e necessitam de uma boa ventilaçãopara funcionarem bem e os consumos de electricidadediminuírem.3. Deixe uma distância de pelo menos 10 cm. entre a partesuperior do aparelho e os móveis que houver acima, e de pelomenos 5 cm. entre as laterais e os móveis/paredes aos lados.4. Deixe o aparelho longe de fontes de calor (a luz do sol directa,um fogão eléctrico).5. Para manter uma distância ideal entre o produto e a paredeposterior, montar os distanciadores presentes no kit deinstalação seguindo as instruções presentes na folha dedicada.Nivelamento1. Instale o aparelho sobre um piso plano e rígido.2. Se o pavimento não for perfeitamente horizontal, paracompensar, desatarraxe ou atarraxe os pés dianteiros.Ligação eléctricaDepois do transporte, posicione o aparelho na vertical e aguardepelo menos 3 horas antes de ligar o sistema eléctrico. Antes decolocar a ficha na tomada eléctrica, certifique-se que:• a tomada tenha uma ligação à terra e seja em conformidadecom a legislação;• a tomada tenha a capacidade de suportar o carga máxima.de potência da máquina, indicada na placa de identificaçãosituada no compartimento frigorífico em baixo à esquerda (p.ex.: 150 W);• a tensão de alimentação seja entre os valores indicados naplaca de identificação, situada embaixo à esquerda (p. ex.:220-240 V);• a tomada seja compatível com a ficha do aparelho.Em caso contrário peça a substituição da ficha a um técnicoautorizado (veja a Assistência); não utilize extensões nemtomadas múltiplas.! Com o aparelho instalado, deve ser fácil o acesso ao caboeléctrico e à tomada eléctrica.! O cabo não deve ser dobrado nem sofrer pressões.! O cabo deve ser verificado periodicamente e substituídosomente por técnicos autorizados (veja a Assistência).! A empresa exime-se de qualquer responsabilidade se estasregras não forem obedecidas. Acessórios PRATELEIRAS•: vidro ou de grade.Podem ser extraídas e têm altura regulável mediante as guias paraeste fim (veja a figura), para introduzir recipientes ou alimentos detamanho grande. Para regular a altura não é necessário retirarinteiramente a prateleira.Caixa MULTI-USO * : para guardar muito tempo vários alimentos(por exemplo chouriços); também evita a emissão de odores nofrigorífico.Flex Cool Box * É o novo recipiente para manter frescos carnes, peixe e queijos.Se for colocado na parte “baixa” duma prateleira do frigorífico éideal para carne e peixe; se for deslocado na parte “alta” é óptimopara queijos. Se não for necessário, pode ser comodamenteretirada do frigorífico.Indicador da TEMPERATURA * : para identificar a zona mais friado frigorífico.1. Verifique se no indicador está em OK de maneira bem evidente ( veja a figura ). 2. Se não aparecer a escrita OK significa que a temperatura estáalta demais: regule a selector de FUNCIONAMENTO DOFRIGORÍFICO numa posição mais alta (mais fria) e aguardeaproximadamente 10 h. até a temperatura estabilizar-se.3. Verifique novamente o indicador: e, se for necessário, realize umanova regulação. Se forem guardadas grandes quantidades dealimentos ou se a porta for aberta frequentemente, é normal queo indicador não esteja em OK. Aguarde pelo menos 10 h. antesde regular o selector de FUNCIONAMENTO DO FRIGORÍFICOnuma posição mais alta. Início e utilização

Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para ainstalação (veja a Instalação ). ! Antes de ligar o aparelho limpe bem os compartimentos e osacessórios com água morna e bicarbonato.1. Ligue a ficha numa tomada eléctrica e assegure-se que alâmpada de iluminação interna.2. Rode o selector para A REGULAÇÃO DA TEMPERATURA numvalor médio. Depois de algumas horas será possível guardaralimentos no frigorífico. Regulação da temperatura A temperatura no interior do compartimento frigorífico regula-seautomaticamente em função da posição do botão para a regulaçãoda temperatura.

= menos frio = mais frio.É aconselhado em todo o caso uma posição médiaPara aumentar o espaço a disposição e melhorar a aparência doaparelho, o mesmo tem a “parte refrigeradora” situada no interiordo painel traseiro do compartimento frigorífico. Este painel, duranteo funcionamento, estará coberto de gelo, ou de gotinhas de água,dependendo se o compressor estiver a funcionar ou em pausa.Não se preocupe com isto! O frigorífico está a funcionar de modonormal.• Variáveis em número e/ou na posição. * Presente somente em alguns modelos.P

Sistema de refrigeração Este aparelho é equipado com um dos sistemas de refrigeraçãodescritos a seguir: é importante reconhecê-lo e levá-lo emconsideração para as modalidades de conservação dosalimentos. PURE WIND / PURE WIND PLUS* Pode ser reconhecido pela presença do dispositivo na paredesuperior do compartimento frigorífico (veja a figura ).

A B B B A Pure wind /Pure Wind PLUS optimiza ao máximo a circulação do ar,melhorando a eficácia do evaporador e ajudando a alcançar maisrapidamente a temperatura correcta no interior do frigorífico apóscada abertura.O ar soprado (A) arrefece em contacto com a parede fria, enquantoque o ar mais quente (B) é aspirado (veja a figura ). EstáticoOs modelos sem Aircooler a parte refrigerante na parede internatraseira dos compartimentos, e que estará coberta de gelo ou depequenas gotas de água, dependendo do compressor estar afuncionar ou parado: estas duas situações são normais. Seconfigurar–se o selector de FUNCIONAMENTO DO FRIGORÍFICOem valores altos, com grandes quantidades de alimentos e comuma temperatura ambiente alta, o aparelho poderá funcionarcontinuamente, e favorecer uma formação excessiva de gelo econsumos de electricidade excessivos: para evitar isto, coloque oselector em valores mais baixos (o gelo será derretidoautomaticamente). Nos aparelhos estáticos o ar circula de maneiranatural: o mais frio tende a subir por ser mais pesado. Veja comoguardar os alimentos:Alimento Disposição no frigorífico Carne e peixe limpo Sobre as gavetas para frutas e verduras Queijo fresco Sobre as gavetas para frutas e verduras Alimentos cozidos Em quaisquer prateleiras Chouriço, pão de forma, chocolate Em quaisquer prateleiras Frutas e verduras Nas gavetas para frutas e hortaliças Ovos Na respectiva prateleira da porta Manteiga e margarina Na respectiva prateleira da porta Garrafas, bebidas, leite Na respectiva prateleira da porta

Utilize melhor o frigorífico • Para regular a temperatura utilize o selector deFUNCIONAMENTO DO CONGELADOR ( veja a Descrição

). • Coloque somente alimentos frios ou levemente mornos, mas nãoquentes ( veja Precauções e conselhos

). • Lembre-se que os alimentos cozidos não se mantêm maistempo do que os crus.• Não guarde líquidos em recipientes destampados: poderãoprovocar aumento de humidade com consequente formação decondensação. A higiene alimentar 1. Depois de comprar alimentos, tire-os de todas as embalagensexteriores em papel/cartolina ou outras embalagens, quepodem introduzir no frigorífico bactérias ou sujidade.2. Proteja os alimentos, (especialmente os facilmente perecíveis eos que emanarem cheiro forte), para evitar contacto entre osmesmos, e elimine desta maneira quer a possibilidade decontaminação de germes/bactérias, quer a difusão de cheirosfortes no interior do frigorífico.3. Guarde os alimentos de maneira que possa circular arlivremente entre os mesmos.4. Mantenha limpo o interior do frigorífico, preste atenção para nãoutilizar produtos oxidantes ou abrasivos.5. Tire os alimentos do frigorífico quando passar a duraçãomáxima de conservação.6. Para uma boa conservação, os alimentos facilmente perecíveis(queijos moles, peixe cru, carne etc. …) devem ser guardadosna zona mais fria, ou seja sobre a gaveta das hortaliças, ondehá o indicador de temperatura. Utilize melhor o congelador • Não congele novamente alimentos que estiverem adescongelar-se ou descongelados; estes alimentos devem sercozidos para ser consumados (dentro de 24 horas).• Os alimentos frescos a serem congelados não devem sercolocados encostados nos já congelados; mas devem serguardados no compartimento superior de CONGELAÇÃO eCONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.• Não coloque no congelador garrafas de vidro contendolíquidos, tampadas ou fechadas hermeticamente, porquepoderão partir-se.• A quantidade máxima diária de alimentos a ser congelada éindicada na placa de identificação, situada no compartimentofrigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).• Para obtener un mayor espacio en el compartimentocongelador, podrá quitar los recipientes (excepto el inferior y elrecipiente COOL CARE ZONE de temperatura variable) ycolocar los alimentos directamente en las placas evaporadoras.! Durante a congelação evite abrir a porta.! Em caso de interrupção de corrente ou de avaria, não abra aporta do congelador: desta maneira os alimentos congelados emcasa ou industriais não sofrerão alterações duranteaproximadamente 9 ~ 14 horas.!Se durante muito tempo, a temperatura ambiente permanecerinferior a 14° C, não se chegará plenamente às temperaturasnecessárias para uma longa conservação no compartimentocongelador e, portanto, o período de conservação será reduzido.Recipiente para gelo Ice 3 A posição na parte superior das gavetas no vão do freezerassegura uma limpeza maior (o gelo não entra mais em contactocom os alimentos) e ergonomia (não goteja quando for carregado).1. Para retirar o recipiente empurre-o para cima.Certifique-se que o recipiente esteja inteiramente vazio e encha-o de água pelo furo para este fim.2. Preste atenção para não ultrapassar o nível indicado (MAXWATER LEVEL). Água demais dificulta a extracção do gelo (seacontecer, aguarde o gelo derreter-se e esvazie o recipiente).3. Rode o recipiente 90°: a água enche as formas pelo princípiodos vasos comunicantes ( veja a figura

). 4. Tape o furo com a tampa fornecida e guarde o recipiente, * Presente somente em alguns modelos.46

introduzindo a parte superior na respectiva sede e deixe-osuspenso.5. Quando se tiver formato gelo (tempo mínimo aproximadamente8 horas) bata o recipiente sobre uma superfície dura e molhe-opor fora para o gelo soltar-se; em seguida deixe-o sair pelofuro.WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Manutenção e cuidados

Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessárioisolar o aparelho da rede eléctrica:Não é suficiente colocar os selectores de regulação datemperatura na posição (aparelho desligado) para eliminar todosos contactos eléctricos. Limpar o aparelho • As partes externas, as partes internas e as guarnições deborracha podem ser limpadas com uma esponja molhada deágua morna e bicarbonato de sódio ou sabão neutro. Nãoempregue solventes, abrasivos, água de javel nem amoníaco.• Os acessórios removíveis podem ser colocados de molho emágua quente e sabão ou detergente para pratos. Enxagúe-os eenxugue-os com cuidado.• Na parte de trás do aparelho tende a acumular-se poeira, quepode ser eliminada, depois de ter desligado o aparelho eretirado a ficha da tomada eléctrica, utilizando delicadamente obocal comprido de um aspirador de pó, regulado numapotência média. Evite bolor e maus cheiros • Este aparelho foi fabricado com materiais higiénicos que nãotransmitem odores. Para manter esta característica énecessário os alimentos serem sempre protegidos e bemfechados. Isto também evitará a formação de manchas.• Se for deixar o aparelho muito tempo desligado, limpe-o pordentro e deixe as portas abertas.Descongelar o aparelho! Obedeça as seguintes instruções.Não acelere o processo com meios ou utensílios diferentes daespátula fornecida, porque poderá danificar o circuito refrigerante.Descongelar o compartimento frigoríficoEste frigorífico é equipado com degelo automático: a águaderretida é conduzida para a parte traseira através de um furo dedescarga (veja a figura) desta maneira o calor produzido pelocompressor evapora-se. A única intervenção a ser realizadaperiodicamente consiste na limpeza do furo de descarga para aágua poder defluir desimpedida.Descongelar o compartimento congeladorSe a camada de gelo for superior a 5 mm. será necessáriodescongelar manualmente:1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA naposição . 2. Envolva os alimentos congelados industrialmente ou em casacom folhas de papel e guarde-os num sítio fresco.3. Deixe a porta aberta até o gelo ter-se derretido inteiramente;para facilitar a operação coloque recipientes com água mornadentro do compartimento congelador.4. Limpe e enxugue o compartimento congelador com cuidadoantes ligar novamente o aparelho.5. Alguns aparelhos são equipados com um SISTEMA DE DRAINpara conduzir a água para fora: deixe a água defluir para umrecipiente (veja a figura).6. Antes de introduzir os alimentos no compartimento docongelador, aguardar aproximadamente duas horas para orestabelecimento das condições ideais de conservação. Substituição da lâmpada Para substituir a lâmpada de iluminação do compartimentofrigorífico, desligue a ficha da tomada de corrente. Obedeça asseguintes instruções. Para obter acesso à lâmpada, retire aprotecção da maneira indicada na figura.Substitua-a por uma de potência análoga à indicada na protecção(15 W o 25 W). 1 1

PURE WIND PLUS* Mantenimiento de los filtrosDesenganchar los filtros de la parte izquierda de la tapaintroduciendo en las ranuras la punta de un pequeño atornillador(ver imágenes adjuntas).Lavar periódicamente (cada 12-18 meses) los filtros bajo aguacorriente y con detergente neutro para quitar posibles residuosdepositados. Dejar secar bien antes de volver a montar los filtrosen su asiento.Si los filtros no son extraíbles o si es difícil su extracción, contacte laasistencia técnica. Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade comas regras internacionais de segurança. Estas advertências sãofornecidas para razões de segurança e devem ser lidas comatenção.Esta aparelhagem é em conformidade com a seguintes Directivasda Comunidade Europeia:- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) esucessivas modificações. Segurança geral • Este aparelho foi concebido para uma utilização de tipo nãoprofissional, no âmbito de uma morada.• Este aparelho deve ser utilizado somente por pessoas adultas,para conservar e congelar alimentos, segundo as instruçõesapresentadas neste folheto.• Este aparelho não deve ser instalado ao ar livre mesmo se numsítio abrigado, porque é muito perigoso deixá-lo exposto àchuva e temporais.• Não toque neste aparelho com os pés descalços nem com asmãos ou os pés molhados ou húmidos.• Não toque nas partes de refrigeração internas: há perigo dequeimaduras e feridas.• Não puxe o cabo eléctrico para desligar a ficha da tomada,mas pegue pela ficha.• É necessário desligar a ficha da tomada antes de realizaroperações de limpeza e manutenção. Não é suficiente colocar osselectores de regulação da temperatura na posição (aparelhodesligado) para eliminar todos os contactos eléctricos.• No caso de avaria, nunca mexa nos mecanismos internos paratentar reparar.• Não utilize, no interior dos compartimentos para guardaralimentos congelados, utensílios cortantes e pontiagudos oudispositivos eléctricos se não forem do tipo recomendado peloconstrutor.• Não coloque na boca cubos de gelo assim que os retirar docongelador.• Não é previsto que este aparelho seja utilizado por pessoas(incluso crianças) com reduzidas capacidades físicas,sensoriais ou mentais, por pessoas inexperientes ou semconhecimento, a não ser que sejam vigiadas ou que tenhamrecebido instruções preliminares sobre o uso do aparelho porparte de uma pessoa responsável pela sua segurança. Ascrianças deveriam ser vigiadas para evitar que brinquem como aparelho.• Os embalagens não são brinquedos para as crianças. Eliminação • Eliminação do material de embalagem: obedeça as regraslocais, ou reutilize as embalagens.• A directiva Europeia 2002/96/CE referente à gestão de resíduos deaparelhos eléctricos e electrónicos (RAEE), prevê que oselectrodomésticos não devem ser escoados no fluxo normal dosresíduos sólidos urbanos. Os aparelhos desactualizados devemser recolhidos separadamente para optimizar a taxa derecuperação e reciclagem dos materiais que os compõem eimpedir potenciais danos para a saúde humana e para oambiente. O símbolo constituído por um contentor de lixo barradocom uma cruz deve ser colocado em todos os produtos por formaa recordar a obrigatoriedade de recolha separada. Osconsumidores devem contactar as autoridades locais ou ospontos de venda para solicitar informação referente ao localapropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente • Instale este aparelho num ambiente fresco e bem ventilado,proteja-o contra a exposição directa aos raios do sol, não ocoloque perto de fontes de calor.• Para colocar ou retirar alimentos, abra as portas deste aparelhoo mais rapidamente possível. Cada vez que abrir as portascausa um notável gasto de energia.• Não encha este aparelho com alimentos demais: para uma boaconservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.• Não coloque dentro alimentos quentes: aumentarão atemperatura interna forçando o compressor a funcionar muito,com grande desperdício de energia eléctrica.• Descongele este aparelho quando se formar gelo ( veja a

Manutenção ); uma camada grossa de gelo torna mais difícil atransmissão do frio aos alimentos e aumenta o consumo deenergia.• Mantenha as guarnições eficientes e limpas, de maneira queadiram bem nas portas e não deixem o frio sair ( veja a

Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonarà Assistência técnica (veja a Assistência), verifique se não se tratade um problema fácil de resolver com a ajuda da seguinte lista.A lâmpada de iluminação interna não se acende.• A ficha não está ligada na tomada eléctrica ou não está bemligada e portanto não há contacto, ou então não há corrente emcasa.O frigorífico e o congelador refrigeram pouco.• As portas não se fecham bem ou as guarnições estãoestragadas.• As portas são abertas com frequência excessiva.• O selector para A REGULAÇÃO DA TEMPERATURA não estána posição certa• O frigorífico ou o congelador foram enchidos demais.• A temperatura ambiente de trabalho do produto é inferior a14ºC.48

P Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está

• Os alimentos estão encostados na parede traseira.

A ventoinha Pure Wind não gira.

• A porta do frigorífico está aberta.

• O sistema Pure Wind activa-se automaticamente somente

quando necessário para restabelecer as condições ideais no

interior do compartimento frigorífico.

O motor está a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.

• A temperatura do ambiente externo está muito alta.

• A espessura do gelo ultrapassa 2 ~ 3 mm. (

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (

• O aparelho foi instalado entre móveis ou objectos que vibram e

• O gás refrigerante interno produz um ruído leve mesmo quando

o compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é

• As temperaturas elevadas são necessárias para evitar a

formação de condensa em particulares zonas do produto.

A parede no fundo da cela frigorífica apresenta gelo ou

• Trata-se do normal funcionamento do produto.

No fundo do frigorífico há água.

• O furo de descarga da água está entupido (
