MANUALE UTENTE RSX 700 BEYERDYNAMIC

1.1 Messa in funzione del trasmettitore . . . . . . . . . . . . . . . . . Pagina 33

2. Cuffie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 35

2.1 Messa in funzione delle cuffie . . . . . . . . . . . . . . . . . . . . . Pagina 35

5. Indicazioni per una ricezione senza disturbi . . . . . . . . . . . Pagina 37

Avete acquistato un kit di cuffie stereo RSX 700 di beyerdynamic. Vi ringraziamo per la fiducia accordataci. Il kit di cuffie stereo RSX 700 opera nella banda 2,4 GHz. È possibile una ricezione entro un raggio di 20 metri, anche attraverso pareti e soffitti. Con le cuffie godrete di una completa libertà di movimento sia nel vostro appartamento che all’esterno. Con un trasmettitore avete la possibilità di utilizzare tutte le cuffie che desiderate. Informazioni di sicurezza

• Azionate il trasmettitore esclusivamente con l’alimentatore in dotazione. Verificate che i valori di alimentazione concordino con l’alimentazione di energia elettrica presente. Se il sistema viene collegato ad un’alimentazione elettrica non corretta potrebbero sorgere seri danni.

• L’alimentatore deve essere installato in modo da poter essere scollegato facilmente dalla rete in caso di necessità.

• Per modificare i collegamenti o posizionare il trasmettitore in un altro luogo, scollegate sempre l’apparecchio dalla rete elettrica.

• Gli interventi su parti sotto tensione devono essere eseguiti esclusivamente da personale qualificato. Non aprite mai gli apparecchi elettronici, poiché causereste l’annullamento della validità della garanzia.

• Utilizzate gli apparecchi solamente in ambienti asciutti. Lasciate il trasmettitore e l’alimentatore sempre in casa; con le cuffie è invece possibile uscire all’aperto, se si tratta di ambiente asciutto.

Elementi di comando Vista dall’alto Vista posteriore Dotazione di consegna Questo kit di cuffie stereo è composto dai seguenti accessori: 1 trasmettitore 1 cuffia 1 adattatore CC/CA 12 Volt/300 mA 1 cavo audio (connettore jack stereo 3,5 mm - connettore jack stereo 3,5 mm) 1 cavo adattatore con 2 connettori Cinch, rosso (destra) e bianco (sinistra) 1 adattatore (connettore jack stereo 3,5 mm - connettore jack stereo 6,35 mm) 1 caricabatteria 2 accumulatori NiMH del tipo AAA, 1,2 V, 1000 mAh

1.1 Messa in funzione del trasmettitore

Luogo di installazione

• Posizionate il trasmettitore in prossimità della vostra sorgente sonora (impianto HiFi, lettore CD/DVD, televisore, ecc.). Per una ricezione senza disturbi è tuttavia sconsigliato utilizzare il trasmettitore nelle immediate vicinanze di apparecchi radiofonici, telefoni cellulari, microonde o sopra i tubi catodici di televisori o monitor.

• Non collocate il trasmettitore alla luce diretta del sole o in prossimità di oggetti metallici ed evitate inoltre di posizionare oggetti metallici sul trasmettitore. Collegamento alla rete

• Collegate il cavo di alimentazione alla presa e collegate l’alimentatore alla presa. L’alimentatore del trasmettitore può restare costantemente collegato alla rete di alimentazione senza che l’alimentatore o il trasmettitore subiscano danni. L’indicatore di funzionamento rosso si accende non appena il trasmettitore avvia la trasmissione Selettore canali per l’impostazione della frequenza di trasmissione Visualizzazione canali, selezionabile da 0 a 7 Importante: anche con „0“ si visualizza un canale Presa per il collegamento dell’alimentatore per l’alimentazione del trasmettitore Presa per il collegamento del caricabatteria Presa ingresso audio (connettore jack 3,5 mm) Norme europee Questo prodotto è stato costruito, testato e fabbricato in conformità alla direttiva europea R&TTE 1999/5/CE. Conformemente a questa direttiva, questo prodotto può essere utilizzato nei seguenti paesi: Belgio, Danimarca, Germania, Estonia, Finlandia, Francia, Grecia, Irlanda, Islanda, Italia, Lettonia, Liechtenstein, Lituania, Lussemburgo, Malta, Paesi Bassi, Norvegia, Austria, Polonia, Portogallo, Svizzera, Svezia, Slovacchia, Slovenia, Spagna, Repubblica Ceca, Ungheria, Regno Unito e Cipro. Inoltre questo range di frequenza è ammesso anche in molti altri paesi. Collegare il cavo di alimentazione al trasmettitore Collegare l’alimentatore alla presa italiano

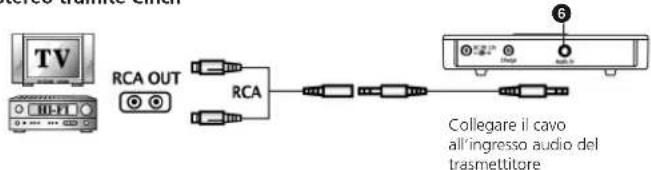

• Mediante il cavo audio e il cavo adattatore in dotazione, collegate la presa di ingresso audio del trasmettitore preferibilmente con la presa Cinch della sorgente sonora/dell’impianto stereo. Importante: durante il collegamento alle prese Cinch fare attenzione alla corretta polarità dei cavi audio, ovvero il destro a destra (rosso) e il sinistro a sinistra (bianco).

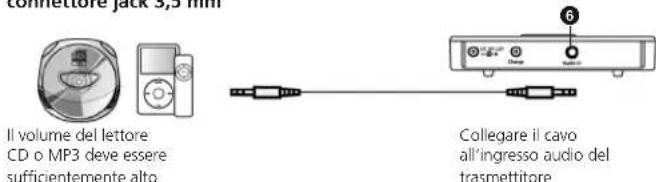

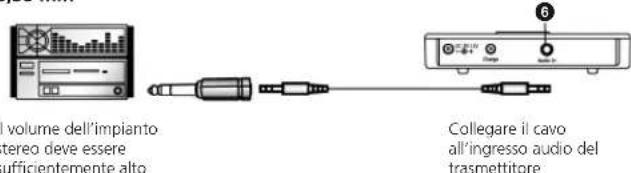

• In alternativa è possibile effettuare un collegamento all’uscita cuffie (3,5 mm connettore jack; connettore jack 6,35 mm con apposito adattatore) della sorgente sonora/dell’impianto stereo. In questo caso controllate bene che il volume della sorgente sonora (televisore, impianto stereo) sia sufficientemente alto. Collegare il trasmettitore all’apparecchio TV o all’impianto stereo tramite Cinch Collegare il cavo all’ingresso audio del trasmettitore Collegare il trasmettitore al lettore CD o MP3 tramite connettore jack 3,5 mm Il volume del lettore CD o MP3 deve essere sufficientemente alto Collegare il trasmettitore all’impianto stereo tramite connettore jack 6,35 mm Attivazione

• Attivate la sorgente sonora collegata al trasmettitore. Non appena il segnale arriverà al trasmettitore, si accenderà l’indicatore di funzionamento rosso . Attenzione:

• Se il trasmettitore non riceve alcun segnale, si disattiva dopo 3 minuti circa mentre l’indicatore di funzionamento si spegne.

• Se il trasmettitore riceve nuovamente un segnale, si attiva automaticamente. Il canale corrisponde a quello selezionato in precedenza, tuttavia il visualizzatore indica sempre “0”. Tasto per l’aumento del volume delle cuffie Tasto Channel per la ricerca automatica per l’impostazione della frequenza di ricezione delle cuffie sulla frequenza del trasmettitore Tasto per la diminuzione del volume delle cuffie Interruttore accensione/spegnimento Il LED per il controllo del funzionamento si illumina di verde quando le cuffie sono attivate, si illumina invece di rosso durante il processo di carica Presa per il collegamento del caricabatteria del lato sinistro delle cuffie Vano batterie in cui inserire gli accumulatori in dotazione del lato sinistro delle cuffie

2.1 Messa in funzione delle cuffie

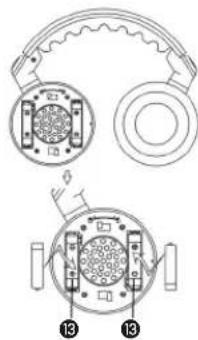

Inserimento/sostituzione degli accumulatori

• Ruotate l’auricolare sinistro in senso orario e tirate leggermente per sollevarlo.

• Inserite gli accumulatori (tipo AAA, 1,2 V) nei vani previsti secondo i simboli „+/-“. Attenzione: prima del primo utilizzo è necessario caricare gli accumulatori (vedi sezione 3. Carica degli accumulatori).

• Se si utilizzano accumulatori diversi da quelli forniti da beyerdynamic, è necessario rimuovere l’isolamento dell’estremità al polo negativo: con un coltello o simili rimuovere in parte la guaina in materiale plastico, in modo che i contatti per la carica laterali abbiano contatto diretto nel vano batterie.

• Al posto degli accumulatori potete utilizzare anche batterie dello stesso tipo. Attenzione: non rimuovere in nessun caso la guaina in materiale plastico delle batterie: sussiste pericolo di esplosione se le cuffie vengono ricaricate per sbaglio!

• Applicate nuovamente l'auricolare sinistro e ruotate in senso antiorario fino all’aggancio. Ruotando, premete leggermente sull’auricolare. Importante: durante l’applicazione dell’auricolare fate attenzione che i simboli del lucchetto coincidano. Il volume dell’impianto stereo deve essere sufficientemente alto

Collegare il cavo all’ingresso audio del trasmettitore Collegare il cavo all’ingresso audio del trasmettitore

Elementi di comando italiano

• Attivate le cuffie . Il LED di controllo del funzionamento si illumina di verde. Disattivazione

• Disattivate le cuffie dopo l’uso . Il LED di controllo del funzionamento si spegne. Impostazione della ricezione e del volume

• Indossate le cuffie nel verso corretto. Impostate il volume con i tasti e in base alle vostre esigenze. Con il tasto il volume aumenta, con il tasto diminuisce.

• Con il tasto Channel avete la possibilità di avviare una ricerca per impostare automaticamente la frequenza di ricezione delle cuffie sulla frequenza di trasmissione del trasmettitore.

• Ora dovreste avere la possibilità di indossare le cuffie e muovervi liberamente di stanza in stanza o all’aperto.

• Importante: non impostate un volume troppo alto, poiché potrebbe danneggiare il vostro udito. Danni all’udito già presenti possono peggiorare ulteriormente. Cambiare frequenza

• Se si creano disturbi a causa di altri apparecchi o interferenze, è consigliato selezionare una frequenza diversa sul trasmettitore mediante il selettore canali e impostarla automaticamente sulle cuffie effettuando una ricerca tramite il tasto Channel .

• Importante: Allo spegnimento del trasmettitore viene memorizzato il canale, alla riaccensione il visualizzatore indica comunque sempre “0”. Indicatore LED / Autonomia

• Quando gli accumulatori sono scarichi, il LED di controllo del funziona- mento . si spegne. L’autonomia degli accumulatori è di circa 6 ore.

• A seconda del volume che impostate sulle cuffie, è possibile una variazione dell’autonomia rispetto al valore indicato.

3. Carica degli accumulatori

• Fate attenzione a utilizzare accumulatori ricaricabili (non batterie).

• Disattivate le cuffie e collegate il caricabatteria alla presa delle cuffie.

• Collegate l’altra estremità del cavo caricabatteria alla presa del trasmettitore.

• Durante il processo di carica, il LED di controllo del funzionamento sulle cuffie si illumina di rosso. Anche quando gli accumulatori sono completamente carichi, il LED di controllo del funzionamento continua ad essere rosso.

• Durante il primo processo di carica, gli accumulatori sono completamente carichi dopo circa 24 ore e potete interrompere il processo. Per ogni processo di carica successivo sono poi necessarie dalle 6 alle 8 ore. Indicazioni importanti:

• Se interrompete il processo di carica prima del tempo, gli accumulatori sono carichi solo parzialmente e l’autonomia si riduce. Se il processo di carica viene nuovamente attivato, a seconda dello stato di carica degli accumulatori, possono essere necessarie fino a 14 ore prima che gli accumulatori siano completamente carichi.

• In seguito a un uso prolungato può accadere che i vostri accumulatori siano consumati e che risulti impossibile caricarli a sufficienza. È necessario sostituirli con accumulatori nuovi. Potete trovare nuovi accumulatori ad es. presso il vostro rivenditore beyerdynamic.

• Avete la possibilità di caricare gli accumulatori anche esteriormente alle cuffie, utilizzando un apposito caricatore esterno.

• Se non utilizzate le cuffie per settimane o mesi, siete pregati di rimuovere gli accumulatori/le batterie dalle cuffie. In caso di inutilizzo prolungato, gli accumulatori/le batterie si possono esaurire e danneggiare irreparabilmente parti delle cuffie. Anche l’indicazione „Leak proof“ su accumulatori/batterie non rappresenta una garanzia contro l’esaurirsi di tali componenti.

• Le batterie/gli accumulatori esauriti devono essere smaltiti separatamente dai rifiuti domestici e vanno consegnati ai centri di raccolta locali. Collegare il caricabatteria alle cuffie e al trasmettitore

• Di tanto in tanto pulite le cuffie e il trasmettitore con un panno morbido e umido. Assicuratevi che non penetri acqua nell’auricolare. Non utilizzate in nessun caso solventi o detergenti.

• Ai primi segni di usura dei cuscinetti auricolari è necessario sostituirli. Potete trovare cuscinetti auricolari di sostituzione presso il vostro rivenditore beyerdynamic.

• Ruotandoli in senso orario, estraete con cautela i vecchi cuscinetti dall’alloggiamento. Inserite i nuovi cuscinetti e ruotate in senso antiorario fino all'innesto della chiusura a baionetta.

5. Indicazioni per una ricezione senza disturbi

• In caso di disturbi o di problemi di portata dovete posizionare il trasmettitore in un altro luogo.

• Se le condizioni di ricezione non cambiano, estraete la spina dell’alimentatore dal trasmettitore ed esaminate con le cuffie tutta la banda di frequenza premendo ripetutamente il tasto . Se le cuffie restano mute, le condizioni esterne sono corrette.

• Se tuttavia udite rumori di disturbo, voci o musica, significa che nelle vicinanze sono in funzione altre cuffie, babyphone, interfono, ecc. e disturbano la ricezione. In questo caso è necessario modificare la frequenza al trasmettitore e avviare una ricerca automatica sulle cuffie con il tasto Channel .

• Le cuffie sono dotate di una funzione di soppressione dei rumori integrata: se vi trovate fuori dal campo di ricezione o se il trasmettitore si disattiva, la funzione di soppressione dei rumori si attiva e le cuffie vengono commutate su mute. Non appena si rientra nel campo di ricezione, si può udire nuovamente il segnale trasmesso. Collegare l’alimentatore alla presa e al trasmettitoreitaliano

6. Risoluzione dei problemi

In caso di guasto, controllate per prima cosa i punti seguenti prima di dare l’apparecchio in riparazione. Se non risulta possibile risolvere il problema seguendo le indicazioni proposte, è necessario rivolgersi al proprio rivenditore beyerdynamic. Attenzione: non tentate in nessun caso di riparare l’apparecchio, altrimenti annullerete la validità della garanzia. Problema Possibile causa Soluzione Suono disturbato Il cavo adattatore non è correttamente collegato al cavo audio Assicuratevi che il cavo adattatore e audio ricevano correttamente il contatto; eventualmente inviate il cavo audio e adattatore. Il suono è distorto L’accumulatore è esaurito Il volume della sorgente sonora è troppo alto Caricate nuovamente l’accumulatore Riducete il volume

Trasmettitore Alimentazione. . . . . . . . . . . . . . . . . . Adattatore CC/CA 12 V/300 mA Frequenze di trasmissione . . . . . . . . . 8 canali nella banda 2,4 GHz, intervallo ogni 9 MHz, selezionabile Modulazione. . . . . . . . . . . . . . . . . . . digitale Impedenza d’ingresso . . . . . . . . . . . . > 10 kΩ Portata . . . . . . . . . . . . . . . . . . . . . . . fino a 20 m (campo libero) Rapporto segnale/rumore . . . . . . . . . > 85 dB (A) Attivazione . . . . . . . . . . . . . . . . . . . . automatica con segnale in ingresso > 10 mV Disattivazione . . . . . . . . . . . . . . . . . . automatica dopo 2 minuti circa con segnale in ingresso < 5 mV Dimensioni . . . . . . . . . . . . . . . . . . . . 95 x 75 x 17 mm Peso . . . . . . . . . . . . . . . . . . . . . . . . . 65 g Cuffie Principio di funzionamento . . . . . . . . dinamico Modo di funzionamento . . . . . . . . . . chiuso Banda di trasmissione . . . . . . . . . . . . 20 - 20.000 Hz Pressione sonora max.. . . . . . . . . . . . 113 dB Distorsione . . . . . . . . . . . . . . . . . . . . ≤ 0,5% Adattamento all’orecchio . . . . . . . . . avvolgente Forza di pressione . . . . . . . . . . . . . . . ~ 2 N Alimentazione. . . . . . . . . . . . . . . . . . 2 x 1,2 V accumulatore NiMH AAA, 1000 mAh Autonomia . . . . . . . . . . . . . . . . . . . . 6 ore circa Peso (con batterie). . . . . . . . . . . . . . . 270 g Problema Possibile causa Soluzione Nessun suono Le cuffie non sono attivate Nell’inserimento di accumulatori/batterie non è stata rispettata la corretta polarità Il volume delle cuffie è al minimo L’alimentatore non è correttamente collegato La sorgente sonora non è attivata Il regolatore della sorgente sonora non è impostato su un volume sufficientemente alto Gli accumulatori NiMH nelle cuffie sono scarichi Il canale delle cuffie non corrisponde a quello del trasmettitore Attivate le cuffie con l’interruttore di accensione/ spegnimento

Inserite gli accumulatori/ le batterie rispettando la corretta polarità Aumentate il volume delle cuffie Controllate che l'alimentatore sia correttamente collegato Attivate la sorgente sonora Nel collegamento a una presa audio regolabile, assicuratevi che il regola- tore sia impostato per un volume sufficientemente alto Caricate nuovamente gli accumulatori Premere il tasto Channel sulle cuffie per avviare la ricerca automatica Suono solo da un lato Il connettore del cavo audio non è stabilmente collegato Controllate il cavo audio e inserite completamente il connettore Suono disturbato Disturbi a causa di altri apparecchi o interferenze Modificate la frequenza di trasmissione del trasmettitore e premete il tasto sulle cuffie Questo prodotto non può essere eliminato, al termine della sua durata, nei normali rifiuti domestici, ma deve essere portato ad un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici, come indicato dal simbolo posto sul prodotto, dalle istruzioni per l'uso e dalle indicazioni poste sulla confezione.
