BEDIENUNGSANLEITUNG RSX 700 BEYERDYNAMIC

deutschenglishfrançais

INHALT / CONTENTS / SOMMAIRE

Sicherheitsinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

1. Sender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

1.1 Inbetriebnahme Sender . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

2. Kopfhörer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

2.1 Inbetriebnahme Kopfhörer. . . . . . . . . . . . . . . . . . . . . . . . Seite 11

3. Aufladen der Akkus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

4. Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

5. Hinweise für störungsfreien Empfang. . . . . . . . . . . . . . . . Seite 13

6. Fehlerbehebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 14

7. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

8. Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

Sie haben sich für das Funkkopfhörer-Set RSX 700 von beyerdynamic entschieden. Wir danken für Ihr Vertrauen. Das Funkkopfhörer-Set RSX 700 arbeitet im 2,4 GHz-Bereich. Ein Empfang ist im Umkreis von bis zu 20 Metern auch durch Wände und Zimmerdecken hindurch möglich. Mit dem Kopfhörer haben Sie sowohl in der Wohnung als auch draußen volle Bewegungsfreiheit. Mit einem Sender können Sie beliebig viele Kopfhörer verwenden. Sicherheitsinformationen

• Betreiben Sie den Sender nur mit dem mitgelieferten Netz teil. Überprüfen Sie, ob die Anschlusswerte mit der vorhandenen Netzstromversorgung überein- stimmen. Bei Anschluss des Systems an die falsche Stromversorgung können ernsthafte Schäden entstehen.

• Das Netzteil muss so installiert werden, dass es bei Bedarf leicht vom Netz getrennt werden kann.

• Wenn Sie Leitungen umstecken oder den Sender an einen an deren Platz stellen wollen, trennen Sie immer die Ver bin dung zum Netz.

• Lassen Sie Ar bei ten an stromführenden Teilen nur von ge schul tem Fach per- sonal durchführen. Öffnen Sie nie selbst elektronische Geräte, Sie verlieren sonst Ihre Garantie an sprüche.

• Benutzen Sie die Geräte nur in trockenen Räumen. Sender und Netzteil lassen Sie bitte immer im Haus, mit dem Kopfhörer können Sie auch draußen hören, wenn es trocken ist.

• Setzen Sie das Netzteil niemals Tropf- oder Spritzwasser aus.

Bedienelemente Ansicht von oben Ansicht von hinten Lieferumfang Dieses Funkkopfhörer-Set besteht aus folgendem Zubehör: 1 Sender 1 Kopfhörer 1 AC/DC-Adapter 12 Volt/300 mA 1 Audiokabel (3,5 mm Stereoklinke - 3,5 mm Stereoklinke) 1 Adapterkabel mit 2 Cinch-Steckern, rot (rechts) und weiß (links) 1 Adapter (3,5 mm Stereoklinke - 6,35 mm Stereoklinke) 1 Ladekabel 2 NiMH-Akkus vom Typ AAA, 1,2 V, 1000 mAh

1.1 Inbetriebnahme Sender

• Stellen Sie den Sender in der Nähe Ihrer Tonquelle (HiFi-Anlage, CD/DVD- Player, Fernseher etc.) auf. Für einen störungs frei en Empfang sollten Sie den Sender jedoch nicht direkt neben Funkgeräten, Mobiltelefonen, Mikro- wellen oder über der Bildröhre von Fernsehern oder Monitoren betreiben.

• Stellen Sie den Sender nicht direkt in der Sonne oder in der Nähe von Metallgegenständen auf und vermeiden Sie es ebenso Metallgegenstände auf dem Sender abzustellen. Netzanschluss

• Schließen Sie das Stromversorgungskabel an die Buchse an und stecken Sie das Netzteil in die Steckdose. Das Netzteil des Senders kann dauernd am Stromnetz ange schlossen sein, ohne dass das Netzteil oder der Sender Scha den erleiden. Betriebsanzeige leuchtet rot sobald der Sender überträgt Kanalwahlschalter zum Einstellen der Sendefrequenz Kanalanzeige, schaltbar von 0 - 7 Wichtig: „0“ zeigt ebenfalls einen Kanal an. Buchse zum Anschluss des Netzteils für Stromversorgung des Senders Buchse zum Anschluss des Ladekabels Audioeingangsbuchse (Klinke 3,5 mm) Europäische Vorschriften Dieses Produkt wurde im Einklang mit der europäischen R&TTE-Richtlinie 1999/5/EEC konstruiert, geprüft und hergestellt. Laut dieser Richtlinie kann dieses Produkt in den folgenden Ländern benutzt werden: Belgien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Österreich, Polen, Portugal, Schweiz, Schweden, Slowakei, Slowenien, Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich und Zypern. Darüber hinaus ist dieser Frequenzbereich auch in vielen anderen Ländern zugelassen. Stromversorgungskabel an den Sender anschließen Netzteil an Steckdose anschließen deutsch

• Verbinden Sie mit dem mitgelieferten Audiokabel und Adapterkabel die Audioeingangsbuchse des Senders vorzugsweise mit den Cinch-Buchsen Ihrer Audioquelle/Stereoanlage. Wichtig: Achten Sie beim Anschluss an die Cinch-Buchsen auf die richtige Polung der Audiokabel, d. h. rechts zu rechts (rot) bzw. links zu links (weiß).

• Alternativ ist ein Anschluss an den Kopfhörerausgang (3,5 mm Klinke; 6,35 mm Klinke mit entsprechendem Adapter) Ihrer Audioquelle/Stereoanlage möglich. Bitte beachten Sie, dass in diesem Fall die Lautstärke der Audio- quelle (Fernseher, Stereoanlage) genügend aufgedreht ist. Sender an TV-Gerät oder Stereoanlage über Cinch anschließen Kabel an Audioeingang des Senders anschließen Sender an CD- oder MP3-Player über 3,5 mm Klinke anschließen CD- oder MP3-Player Lautstärke muss genügend aufgedreht sein Sender an Stereoanlage über 6.35 mm Klinke anschließen Einschalten

• Schalten Sie die Tonquelle ein, mit welcher der Sender verbun den ist. Sobald dem Sender ein Signal zugespielt wird, leuchtet die rote Betriebs- anzeige . Achtung:

• Wird dem Sender kein Signal zugespielt, schaltet er sich nach ca. 3 Minuten ab, wobei die Betriebsanzeige erlischt.

• Wird dem Sender erneut ein Signal zugespielt, wird dieser automatisch eingeschaltet. Der Kanal entspricht dem vorher gewählten, die Anzeige zeigt aber immer „0“ an. Taster zum Erhöhen der Lautstärke des Kopf hörers Channel-Taster für automatischen Suchlauf zum Einstellen der Emp fangs fre quenz des Hörers auf die Frequenz des Senders Taster zum Reduzieren der Lautstärke des Kopfhörers Ein-/Ausschalter Betriebskontroll-LED leuchtet grün, wenn der Kopfhörer einge schal tet ist; leuchtet rot während des Ladevorgangs Ladebuchse zum Anschluss des Ladekabels der linken Hörerseite Batteriefach zum Einlegen der mitgelieferten Akkus der linken Hörerseite

2.1 Inbetriebnahme Kopfhörer

Akkus einlegen/wechseln

• Drehen Sie die Ohrmuschel der linken Hörer- seite im Uhrzeigersinn und ziehen Sie leicht an der Ohrmuschel, um sie abzunehmen.

• Legen Sie die Akkus (AAA-Größe, 1,2 V) gemäß den Symbolen „+/-“ in die vorge- sehenen Fächer ein. Achtung: Die Akkus müs sen vor dem ersten Gebrauch aufgeladen werden (siehe 3. Aufladen der Akkus).

• Verwenden Sie andere, als die von beyerdynamic mitgelieferten Akkus, müssen Sie am Minuspol das Ende abisolieren, d.h. mit einem Messer oder ähnlichem den äußeren Kunststoffmantel etwas entfernen, so dass die seitlichen Ladekontakte im Batteriefach direkt Kontakt haben.

• Anstelle von Akkus können Sie auch bau gleiche Batterien verwenden. Achtung: Auf keinen Fall den Kunststoffmantel an der Batterie entfernen, sonst besteht Explosionsgefahr falls der Kopfhörer aus Versehen geladen wird!

• Setzen Sie die Ohrmuschel wieder auf die linke Hörerseite auf und drehen Sie sie entgegen dem Uhrzeigersinn, bis sie einrastet. Drücken Sie beim Drehen etwas auf die Ohrmuschel. Wichtig: Beachten Sie, dass die Vorhängeschlosssymbole in der Ohr muschel beim Aufsetzen übereinstimmen. Lautstärke an Stereoanlage muss genügend aufgedreht sein

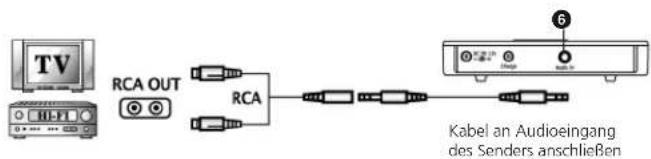

Kabel an Audioeingang des Senders anschließen Kabel an Audioeingang des Senders anschließen

Bedienelemente deutsch

• Schalten Sie den Kopfhörer ein . Die Betriebskontroll-LED leuchtet grün. Ausschalten

• Schalten Sie den Hörer nach Gebrauch aus . Die Be triebs kontroll-LED erlischt. Empfang und Lautstärke einstellen

• Setzen Sie den Kopfhörer seitenrichtig auf. Stellen Sie die Lautstärke mit den Tastern und ent spre chend Ihren Bedürf nissen ein. Mit dem Taster wird die Lautstärke erhöht; mit Taster reduziert.

• Mit dem Channel-Taster können Sie über einen Suchlauf die Emp fangs- fre quenz des Hörers automatisch auf die Sendefrequenz des Senders ein- stellen.

• Sie sollten sich nun frei mit dem Kopfhörer von Raum zu Raum oder im Freien bewegen können.

• Wichtig: Stellen Sie die Lautstärke nicht zu hoch ein, denn lautes Hören schädigt Ihr Gehör. Bereits vorhandene Hörschäden können weiter zunehmen. Frequenz wechseln

• Wenn es zu Störungen durch andere Geräte oder durch Interferenzen kommt, sollten Sie am Sender mit dem Kanalwahlschalter eine andere Frequenz wählen und diese am Hörer wieder entsprechend mit dem Channel-Taster über den Suchlauf automatisch einstellen.

• Wichtig: Beim Ausschalten des Senders wird der Kanal gespeichert, die Anzeige zeigt beim Wiedereinschalten jedoch immer „0“ an. LED-Anzeige / Betriebszeit

• Wenn die Akkus leer sind, erlischt die Betriebskontroll-LED . Die Betriebs- zeit der Akkus beträgt ca. 6 Stunden.

• Je nachdem, wie laut Sie mit dem Kopfhörer hören, kann die Betriebszeit jedoch von diesem Wert abweichen.

3. Aufladen der Akkus

• Achten Sie darauf, dass wiederauflad- bare Akkus eingesetzt sind (keine Batterien).

• Schalten Sie den Kopfhörer aus und schließen Sie das Ladekabel an die Ladebuchse des Kopf- hörers an.

• Schließen Sie das andere Ende des La- dekabels an die Ladebuchse des Senders an.

• Während des Ladevorgangs leuchtet die Betriebskontroll-LED am Hörer rot. Auch wenn die Akkus voll geladen sind, leuchtet die Betriebskontroll- LED weiterhin rot.

• Beim ersten Ladevorgang sind die Akkus nach ca. 24 Stunden voll aufgeladen und Sie können den Ladevorgang beenden. Danach benötigt jeder weitere Ladevorgang ca. 6 bis 8 Stunden. Wichtige Hinweise:

• Wenn Sie den Ladevorgang vorzeitig unterbrechen, sind die Akkus nur un- vollständig aufgeladen, die Betriebszeit wird kürzer. Wird der Ladevorgang wieder aktiviert, dauert es je nach Ladezustand der Akkus bis zu 14 Std. bis die Akkus voll geladen sind.

• Nach langem Gebrauch kann es sein, dass Ihre Akkus verbraucht sind und sich nicht mehr ausreichend aufladen lassen. Diese Akkus müssen durch neue ersetzt werden. Neue Akkus bekom men Sie z.B. bei Ihrem beyerdynamic-Händler.

• Sie können die Akkus auch außerhalb des Kopfhörers mit einem geeigneten externen Lade gerät aufladen.

• Wenn Sie den Kopfhörer für Wochen oder Monate nicht benutzen, entfernen Sie bitte die Akkus/Batterien aus dem Kopfhörer. Akkus/Batterien können nach längerem Nichtgebrauch auslaufen und Teile des Kopfhörers zerstören. Auch die Bezeichnung „Leak proof“ auf Akkus/Batterien ist keine Garantie gegen Auslaufen.

• Werfen Sie verbrauchte Akkus/Batterien nicht in den Hausmüll, sondern geben Sie diese an den örtlichen Sammel stellen ab. Netzteil an Steck- dose und Sender anschließen Ladekabel an Kopfhörer und Sender an schließen

• Reinigen Sie den Kopfhörer und Sender gelegentlich mit einem weichen, feuchten Tuch. Achten Sie darauf, dass kein Wasser in die Ohrmuscheln hineinläuft. Verwenden Sie auf keinen Fall Lösungs- oder Reinigungsmittel.

• Sobald die Ohrpolster unansehnlich geworden sind, sollten Sie sie aus- tauschen. Austausch-Ohrpolster bekommen Sie bei Ihrem beyerdynamic- Händler.

• Nehmen Sie die alten Ohrpolster vor sichtig vom Gehäuse ab, indem Sie sie im Uhrzeigersinn drehen. Legen Sie die neuen Ohrpolster auf und drehen Sie sie entgegen dem Uhrzeigersinn fest, bis die Bajonettverriegelung einrastet.

5. Hinweise für einen störungsfreien Empfang

• Bei Störungen und Reichweiteproblemen sollten Sie den Sender an einem anderen Ort aufstellen.

• Ändert sich an den Empfangsbedingungen nichts, ziehen Sie den Netzteil- stecker aus dem Sender und hören mit dem Hörer das komplette Frequenz- band ab, indem Sie mehrmals auf den Channel-Taster drücken. Bleibt der Hörer stumm, sind die äußeren Bedingungen in Ordnung.

• Hören Sie jedoch Störgeräusche, Sprache oder Musik, dann ist in Ihrer Nähe ein weiterer Funkhörer, Babyphone, Wech sel sprechanlage etc. in Betrieb und stört den Empfang. In diesem Fall sollten Sie am Sender die Frequenz wechseln und am Hörer mit dem Channel-Taster den Suchlauf starten.

• Der Kopfhörer verfügt über eine integrierte Rauschsperre, d.h. befindet man sich außerhalb des Empfangsbereichs oder schaltet sich der Sender ab, wird die Rauschsperre aktiv und der Kopfhörer wird stummgeschaltet. Sobald man sich wieder im Empfangsbereich befindet, ist das übertragene Signal wieder hörbar.deutsch

Wenn ein Fehler auftritt, prüfen Sie zunächst die nachfolgenden Punkte, bevor Sie das Gerät zur Reparatur geben. Wenn Sie das Problem nicht durch Befolgen der Vorschläge lösen können, sollten Sie sich an Ihren beyerdynamic-Händler wenden. Achtung: Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren, weil dadurch die Garantie erlischt. Problem Mögliche Ursache Lösung Kein Ton Kopfhörer ist nicht eingeschaltet Akkus/Batterien sind nicht polungsrichtig im Hörer eingelegt Lautstärke am Hörer ist auf Minimum Netzteil ist nicht richtig angeschlossen Tonquelle ist nicht eingeschaltet Regler an Tonquelle ist nicht genügend aufgedreht NiMH-Akkus im Kopfhörer sind leer Kanal des Kopfhörers entspricht nicht dem des Senders Schalten Sie den Kopf - hörer mit dem Ein-/ Aus - schalter ein Legen Sie die Akkus/Batterien polungsrichtig ein Erhöhen Sie die Lautstärke am Hörer Überprüfen Sie, ob das Netzteil richtig ange - schlossen ist Schalten Sie die Tonquelle ein Bei Anschluss an eine regelbare Audiobuchse stellen Sie sicher, dass der Lautstärkeregler genügend aufgedreht ist Laden Sie die Akkus wieder auf Drücken Sie den Channel-Taster am Hörer, um den auto- matischen Suchlauf zu aktivieren Ton nur auf einer Hörerseite Stecker des Audio- kabels ist nicht fest angeschlossen Überprüfen Sie das Audiokabel und stecken Sie den Stecker ganz ein Gestörter Ton Störungen durch andere Geräte oder durch Interferenzen Ändern Sie die Sende-fre- quenz des Senders und betätigen Sie den Taster am Hörer Problem Mögliche Ursache Lösung Gestörter Ton Adapterkabel ist nicht richtig auf das Audio - kabel aufgesteckt Sorgen Sie dafür, dass Adapter- und Audiokabel richtig Kontakt haben; ggf. senden Sie das Audio- und Adapterkabel ein. Ton klingt verzerrt Akku im Hörer ist erschöpft Lautstärke an der Ton- quelle ist zu hoch Laden Sie den Akku wieder auf Reduzieren Sie die Laut- stärke

Sender Stromversorgung. . . . . . . . . . . . . . . . AC/DC Adapter 12 V / 300 mA Übertragungsfrequenzen. . . . . . . . . . 8 Kanäle im 2,4 GHz-Bereich, Abstand je 9 MHz, schaltbar Modulation . . . . . . . . . . . . . . . . . . . . digital Eingangsimpedanz . . . . . . . . . . . . . . > 10 kΩ Reichweite . . . . . . . . . . . . . . . . . . . . bis zu 20 m (freie Sicht) Geräuschspannungsabstand . . . . . . . > 85 dB (A) Einschaltung . . . . . . . . . . . . . . . . . . . automatisch bei Eingangssignal > 10 mV Ausschaltung . . . . . . . . . . . . . . . . . . automatisch nach ca. 2 min bei Eingangssignal < 5 mV Abmessungen . . . . . . . . . . . . . . . . . . 95 x 75 x 17 mm Gewicht . . . . . . . . . . . . . . . . . . . . . . 65 g Kopfhörer Wandlerprinzip . . . . . . . . . . . . . . . . . dynamisch Arbeitsweise . . . . . . . . . . . . . . . . . . . geschlossen Übertragungsbereich. . . . . . . . . . . . . 20 - 20.000 Hz Max. Schalldruck. . . . . . . . . . . . . . . . 113 dB Klirrfaktor . . . . . . . . . . . . . . . . . . . . . ≤ 0,5% Ankopplung an das Ohr . . . . . . . . . . ohrumschließend Andruckkraft . . . . . . . . . . . . . . . . . . ~ 2 N Stromversorgung. . . . . . . . . . . . . . . . 2 x 1,2 V NiMH Akku AAA, 1000 mAh Betriebsdauer . . . . . . . . . . . . . . . . . . ca. 6 Std. Gewicht (mit Batterien) . . . . . . . . . . . 270 g Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin.

8. Entsorgungenglish
