BRUKSANVISNING RSX 700 BEYERDYNAMIC

1.1 Användning av sändaren . . . . . . . . . . . . . . . . . . . . . . . . . Sida 65

2. Hörlurarna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 67

2.1 Användning av hörlurarna . . . . . . . . . . . . . . . . . . . . . . . . Sida 67

5. Tips för att undvika störningar . . . . . . . . . . . . . . . . . . . . . Sida 69

RSX 700 trådlöst hörlurssystem Vi gratulerar! Du har gjort ett bra val genom att köpa det trådlösa hörlursystemet beyerdynamic RSX 700. Läs denna bruksanvisning omsorgsfullt innan du börjar använda systemet. Det trådlösa hörlurssystemet RSX 700 fungerar på frekvensområdet 2,4 GHz. Mottagningen är möjlig inom en räckvidd på 20m oberoende av omringande väggar och takkonstruktioner av sedvanligt material. Således kan du röra dig fritt inomhus och i trädgården när du använder hörlurarna. Till samma sändare kan anslutas flera hörlurar. Säkerhetsföreskrifter

• Använd endast original spänningsadapter, som levereras med systemet. Säkerställ att du kopplar spänningsadaptern endast till en sådan strömdosa, vars spänning motsvarar spänningsvärdet som anges på adaptern. Anslutning till fel spänning kan leda till att apparaten skadas allvarligt.

• Spänningsadaptern bör placeras så, att den är lätt åtkommlig och kan snabbt kopplas bort från nätström vid behov.

• Koppla alltid bort nätströmmen innan du flyttar apparaten eller kopplar om kablar.

• Plocka inte isär produkten! Icke-auktoriserad reparation kan leda till skada eller kortslutning och dessutom förfaller garantin. Om du får problem med apparaten, kontakta en auktoriserad service verkstad.

• Använd apparaten endast i torra utrymmen. Om det är torrt väder, kan du använda hörlurarna utomhus, men håll sändaren och nätadaptern alltid inomhus.

• Undvik att utsätta apparaten för fukt och släpp aldrig någon vätska in i apparaten.

Kontroller och indikatorer

Bipackade tillbehör Detta trådlösa hörlurssystem innehåller: 1x Sändare 1x Hörlurar 1x AC/DC-spänningsadapter 12V / 300mA 1x Audiokabel (sterojack 3.5 mm <-> 3,5mm stereojack) 1x Adapterkabel med 2 RCA -kontakter, röd (höger kanal) och vit (vänster kanal) 1x Adapter (3,5mm stereojack <-> 6.35 mm (1/4") stereojack 1x Laddningskabel 2x NiMH-laddningsbara batterier AAA- 1.2 V, 1000 mAh

1.1 Användning av sändaren

• Placera sändaren på ett lämpligt ställe i närheten av audioljudkällan (hifi- system, CD/DVD-spelare, television osv.). För att undvika störningar i mot- tagningen, placera aldrig sändaren i närheten av andra radiosändare, mobiltelefoner och dylika. Placera icke heller sändaren ovan på en tv-apparat eller monitor

• Ställ alldrig sändaren i direkt solljus och undvik närhet av metallföremål. Påkoppling av strömmen

• Anslut spänningsadapterns likströmskontakt till DC-ingången och anslut spänningsadaptern till en nätströmskontakt. Sändarens spänningsadapter kan vara permanent kopplad till nätströmmen, utan att detta skadar spänningsadaptern eller sändaren. Ljusindikering för drift, den röda LED-lampan lyser, när sändaren är aktiverad Kanalomkopplare för val av sändarkanal Kanalindikering, 0-7 Obs! ”0” är även en kanal Spänningsanslutning för spänningsadapter Laddningskontakt för anslutning av laddningskabel Audioingång för anslutning av programkälla (3,5mm jack) Europeiska bestämmelser Denna produkt har konstruerats, testats och tillverkats i enlighet med det europeiska R&TTE-direktivet 1999/5/EEC. I enlighet med detta direktiv kan denna apparat tas i bruk i följande länder: Österrike, Belgien, Cypern, Tjeckien, Danmark, Estland, Spanien, Finland, Frankrike, Grekland, Tyskland, Ungern, Island, Italien, Irland, Lettland, Litauen, Holland, Liechtenstein, Luxemburg, Norge, Malta, Polen, Portugal, Slovakien, Slovenien, Schweitz, Sverige och England. Dessutom är detta ovan nämnda frekvensområde godkännt i många andra länder. Koppla spänningsadapterns likströmskontakt till DC-ingången Koppla spänningsadaptern till nätström svenska

• Anslut audiokällan till sändarens audioingång med medföljande audio- kabel (3,5mm jack). Anslut kabelns andra ända till audiokällans RCA-uttag. Viktigt att veta: Säkerställ att höger- och vänster kanal fördelas rätt när du kopplar RCA-kontakterna: röd kontakt till (röd) höger kanal och vit kontakt till (vit) vänster kanal.

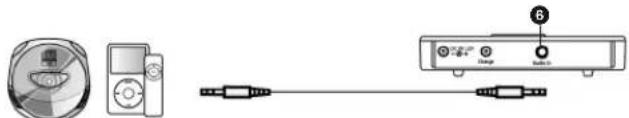

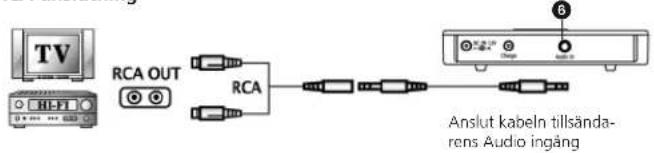

• Alternativt kan du koppla andra ändan till ljudkällans hörlursanslutning med hjälp av bipackad adapter. I senare fallet bör du kontrollera, att volymen i hörlursanslutningen är på tillräckligt hög nivå. Koppling av sändaren till TV eller hifi-anläggning via RCA-anslutning Anslut kabeln tillsända- rens Audio ingång Koppling av sändaren till CD- eller MP3-spelare via minijack (3,5mm) Volymen av CD- eller MP3- spelaren bör vara tillräckligt hög Koppling av sändaren till hifi-anläggning via hörlursuttaget (6,35mm: n jack) Påkoppling av sändaren

• Koppla på strömmen till ljudkällan, som är ansluten till sändaren. So snart som sändaren identifierar en audiosignal, börjar LED ljusindikeringen lysa i röd färg. Observera:

• Om sändaren inte känner av en signal, kopplas strömmen bort automatiskt om ca. 3 min. och LED-ljusindikeringen släcks.

• Om sändaren identifierar en signal på nytt, aktiveras sändaren automatiskt och den väljer kanal ”0” till sändarkanal. Knapp för volymökning Kanalknapp – söker och väljer automatiskt sändarfrekvensen Knapp för volymsänkning Knapp för på/avkoppling LED-ljusindikering; lyser grön när hörlurarna är påkopplade och röd under uppladdning av batterier. Anslutning för laddningskabel på vänstra sidan av hörlurarna. Batterifack för laddningsbara batterier på vänstra sidan av hörlurarna.

2.1 Användning av hörlurarna

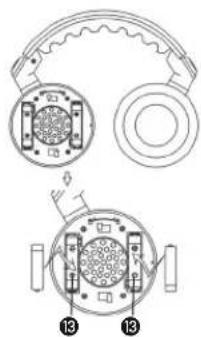

Inläggning/ombyte av laddningsbara batterier

• Öppna batterifacket genom att vrida på vänstra öronmusslan medsols och dra den försiktigt ut .

• Lägg in i batterifacket bifogade batterierna (2x AAA , 1.2 V), samt säkerställ rätt polaritet (+) och (-) se bild . Observera: För att hörlurarna skall kunna fungera måste batterierna först uppladdas. Se punkt 3.”Uppladdning av batterier”.

• Om du i stället för beyerdynamic använder något annat märke av laddningsbara batterier, måste du avlägsna en liten del av manteln vid den negativa polen av batteriet. Detta säkerställer att kontaktytan mellan batteriet och laddaren blir tillräcklig.

• Du kan även använda vanliga batterier. Varning: Du bör inte avlägsna material från manteln på ett vanligt batteri, emedan detta kan orsaka explosion, om du i misstag laddar ett sådant batteri!

• Stäng batterifacket genom att lägga på vänstra öronmusslan. Tryck lätt och vrid motsols tills den låser fast. Viktigt: Observera symbolerna på öronmusslan och se till att de överensstämmer, då du stänger batterifacket. Volymen av CD- eller MP3- spelaren bör vara tillräckligt hög

Anslut kabeln till sända- rens Audio ingång Anslut kabeln till sända- rens Audio ingång

Kontroller och indikatorer

• Koppla på strömmen till hörlurarna med knapp . LED-ljusindikeringen lyser grön. Avkoppling

• Koppla av strömmen med knapp . Den gröna LED-ljusindikeringen slocknar. Inställning av mottagarfrekvens och volym

• Lägg på hörlurarna samt observera kanalindikeringen L=vänster R=höger Ställ in lämplig volym med volymknapparna och .

• Med kanalknapp kan du automatiskt söka och välja hörlurarnas mottagarfrekvens för optimal återgivning.

• Nu bör du kunna flytta dig från rum till rum utan problem med mottagning.

• Viktigt: Undvik att ställa volymen alltför högt. Hög nivå av volym kan leda till permanent hörselskada. Att byta sändarfrekvens

• På grund av radiosignalens natur är det möjligt att andra radioapparater förorsakar störningar i mottagningen. I fall detta skulle förekomma, bör du byta sändarens frekvens med kanalomkopplare samt avstämma mottagarfrekvensen automatiskt med kanalknapp tills återgivningen är optimal. LED-ljusindikering /Driftid

• När batterierna börjar bli tomma, släcks LED-ljuset . Drifttiden av bifogade batterier med full uppladdning är ca. 6 timmar.

• Beroende av inställd ljudvolym kan drifttiden variera på ömse sidor av detta värde.

3. Uppladdning av batterier

• Säkerställ att laddningsbara batterier är insatta i hörlurarna (ej vanliga batterier).

• Bryt strömmen i hörlurarna med knapp . Anslut laddningskabeln till laddningskontakten .

• Anslut laddningskabelns andra ända till sändarens laddningskontakt .

• Under uppladdningen lyser hörlurarnas LED-ljusindikering röd. Den röda LED-lampan fortsätter att lysa även efter att batterierna har blivit fullt uppladdade.

• Vid första uppladdningen blir batterierna fullt uppladdade efter ca. 24 timmar, varefter du kan avsluta laddningen. Vid följande uppladdningar blir batterierna fulla efter 6-8 timmars laddning. Viktigt:

• Om du avbryter uppladdningen, förkortas batteriernas drifttid avsevärt. I fall uppladdningen startas om, kan tiden till full uppladdning av batterierna ta up till 14 timmar beroende av batteriernas tillstånd.

• Livslängden av laddningsbara batterierna är begränsad och beroende av användningsgrad och antalet uppladdningar. Om du behöver nya laddningsbara batterier, kontakta din beyerdynamic-återförsäljare.

• Du kan även använda universalladdare för uppladdning av batterierna.

• Om din avsikt är att inte använda hörlurarna under en längre period (flera veckor eller månader), rekommenderas att batterierna avlägsnas. Batterier som inte används kan börja läcka, vilket möjliggör att hörlurarna blir förstörda och som säkerhetsåtgärd bör även såkallade icke-läckande batterier avlägsnas.

• Blanda inte kasserade batterier med hushållsavfall utan för dina gamla batterier till närmaste återvinningsstation för elektriska och elektroniska apparater. Koppla spän- ningsadaptern till sändaren och till nätström Anslut ladd- ningskabeln till hörlurarna och sändaren

4. Rengöring och skötsel

• Rengör hörlurarna och sändaren med en fuktig duk, men se till att ingen vätska hamnar in i enheterna. Använd aldrig lösningsmedel till rengöring.

• Beroende av användningsgraden blir det förr eller senare dags att utbyta öronkuddarna. När utbytet blir aktuellt, kontakta din beyerdynamic- återförsäljare.

• För att avlägsna den gamla kudden vrid den medsols. Lägg på ny kudde och vrid den motsols.

5. Tips för att undvika störningar

• Om störningar förekommer i mottagningen, försök placera sändaren på ett annat ställe.

• Om störningarna kvarstår, koppla bort sändaren från nätet och kontrollera frekvensområdet av mottagaren med att trycka upprepade gånger på kanalknappen . Om inget ljud återges från hörlurarna under avstämningen är omständigheterna i ordning.

• Om du däremot kan höra tal, ljud eller musik är det uppenbart att i närheten finns en motsvarande aktiv radiosändare såsom en dylik trådlös hörlur, babyphone, walkie talkie osv. Du kan undvika störningarna genom att byta frekvensen på din sändare med kanalomkopplaren. Frekvensen måste återavstämmas även i mottagaren med hörlurarnas kanalknapp .

• Hörlurarna har en inbyggd brusspärr. Detta betyder att: När du avlägsnar dig utanför räckvidden av sändaren eller om strömmen avbryts i sändaren, kopplas brusspärren på och ljudet i hörlurarna spärras. So snart som mottagningen av sändarsignalen återställs kopplas brusspärren bort och hörlurarna återger ljudet normalt.svenska

Om problem förekommer under användning, kontrollera först om du hittar en lösning i följande tabell innan du lämnar in apparaten till en verkstad för reparation. Om du inte hittar en lösning till ditt problem, kontakta din beyerdynamic-återförsäljare. Varning: Försök inte själv att reparera apparaten. Detta kan orsaka skada och dessutom utgår garantin.

Sändare Spänningskälla . . . . . . . . . . . . . . . . . AC/DC adapter 12 V/300mA Sändarfrekvenser. . . . . . . . . . . . . . . . 8 kanaler (omkopplare ) 2,4 GHz området med 9 MHz:n raster Modulering . . . . . . . . . . . . . . . . . . . . digital Ingångsimpedans . . . . . . . . . . . . . . . > 10 kohm Räckvidd . . . . . . . . . . . . . . . . . . . . . . upp till 20 meter (öppet område) Signal/brus . . . . . . . . . . . . . . . . . . . . > 85 dB (A) Påkoppling . . . . . . . . . . . . . . . . . . . . automatisk, vid ingångssignal > 10 mV Avkoppling . . . . . . . . . . . . . . . . . . . . automatisk, efter ca. 2min. vid ingångssignal < 5 mV Dimensioner . . . . . . . . . . . . . . . . . . . 95x75x17mm Vikt. . . . . . . . . . . . . . . . . . . . . . . . . . 65g Hörlur Omvandlare . . . . . . . . . . . . . . . . . . . dynamisk Funktionsprincip . . . . . . . . . . . . . . . . sluten Frekvensomfång . . . . . . . . . . . . . . . . 20 - 20,000 Hz Max ljudtryck (SPL) . . . . . . . . . . . . . . 113 dB Distorsion (T.H.D). . . . . . . . . . . . . . . . < 0,5% Öronkudde . . . . . . . . . . . . . . . . . . . . omringande Tryckkraften av stödbandet . . . . . . . . ca. 2 N Driftspänning . . . . . . . . . . . . . . . . . . 2 x 1.2 V laddningsbara NiMH-batterier AAA 1000mAh Drifttid . . . . . . . . . . . . . . . . . . . . . . . ca. 6 timmar Vikt (ing. batterier) . . . . . . . . . . . . . . ca. 270 g Problem Orsak Lösning Inget ljud Hörlurarna är inte påkopplade Polariteten av batterierna är omvänd Hörlurarnas volym ligger på låg nivå Nätadaptern saknar kontakt Audio ljudkällan är inte påkopplad Audio ljudkällans volym ligger på låg nivå NiMH-batterierna är tomma Koppla på hörlurarna med knappen Korrigera polariteten (se batterifacket) Vrid upp volymen med volymknappen Kontrollera kontakterna i nätadaptern Koppla på audio ljudkällan Vrid upp volymen i audio ljudkällan Ladda batterierna Ljud endast i ena kanalen Audiokabelns kontakt är bristfälligt ansluten Kontrollera kabeln och koppla in kontakten ordentligt Störningar i mottagnin- gen I närheten finns en annan radiosändare Adaptern är kopplad bristfälligt till audiokabeln Byt sändarfrekvensen med omkopplaren och avstämm mottagaren till den nya frekvensen med kanalknappen Kontrollera att adaptern sitter ordentligt fast i audiokabeln. Vid behov returnera adaptern för ombyte/reparation Problem Orsak Lösning Störningar i ljudet Hörlurarnas batterier är urladdade Audiokällans volym är för hög Ladda batterierna eller lägg in nya batterier Ställ audiokällans volym på lägre nivå Denna produkt får inte kastas tillsammans med normalt hushållsavfall utan skall lämnas till en återvinningsstation för elektriska och elektroniska apparater. Detta framgår av symbolen på produkten, bruksanvisningen eller förpackningen.
