Tipo di prodotto	Telecomando a infrarossi con ricevitore interno
Marca	Antec
Modello	Multimedia Station Elite
Dimensioni del ricevitore (circa)	146 x 43 x 190 mm (baia da 5,25 pollici)
Peso (ricevitore + telecomando, circa)	200 g
Alimentazione del ricevitore	Adattatore di alimentazione a 24 pin tramite alimentatore PC
Alimentazione del telecomando	2 batterie AAA (non incluse)
Funzioni principali	Controllo multimediale (riproduzione/pausa, volume, navigazione), controllo TV, mouse/tastiera, sospensione, avvio applicazioni, timer
Software associato	iMEDIAN HD (su CD fornito)
Connettività del ricevitore	USB interno, connettore di alimentazione, interruttore di alimentazione PC
Portata a infrarossi	Circa 10 m
Compatibilità di sistema	Windows (XP/Vista/7/8/10) con USB e baia da 5,25 pollici libera
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare liquidi o prodotti abrasivi
Sicurezza	Spegnere e scollegare il PC prima dell'installazione; non esporre a umidità
Ricambi e riparabilità	Non riparabile dall'utente; contattare il servizio Antec in caso di problemi
Contenuto della confezione	Ricevitore interno, telecomando RM200, adattatore di alimentazione a 24 pin, cavo USB, CD di installazione, viti di montaggio, guida all'installazione
Informazioni generali	Telecomando progettato per il controllo multimediale del PC con funzioni avanzate e interfaccia iMEDIAN HD

Domande frequenti - Multimedia Station Elite ANTEC

Come installare il ricevitore Multimedia Station Elite nel mio PC?

Spegnere il PC e scollegare il cavo di alimentazione. Inserire il ricevitore in una baia da 5,25 pollici libera, fissarlo con le viti fornite, quindi collegare i cavi (alimentazione, USB, interruttore di alimentazione) secondo il manuale.

Quali batterie sono necessarie per il telecomando?

Il telecomando RM200 utilizza 2 batterie AAA (non incluse). Aprire il vano sul retro per inserirle.

Il telecomando non risponde più, cosa fare?

Controllare prima le batterie: sostituirle se necessario. Assicurarsi che il ricevitore sia ben collegato in USB e che il software iMEDIAN HD sia avviato. Se il problema persiste, riavviare il PC.

Posso usare il telecomando senza installare il software iMEDIAN HD?

No, il software è necessario per la maggior parte delle funzioni. Puoi comunque usare i pulsanti Accensione/Spegnimento e Volume senza software, ma le funzioni avanzate (navigazione, multimediale) richiedono iMEDIAN HD.

Come programmare i tasti personalizzati del telecomando?

In iMEDIAN HD, vai alle impostazioni e cerca la sezione di configurazione dei tasti. Puoi assegnare azioni specifiche ai tasti del gruppo di comandi personalizzati.

Il ricevitore è compatibile con tutti gli alimentatori PC?

Il ricevitore richiede un alimentatore standard ATX con connettore a 24 pin. L'adattatore fornito si collega a questo connettore. Se il tuo alimentatore è più vecchio (20 pin), potrebbe essere necessario un adattatore aggiuntivo.

Posso guardare la televisione con il telecomando?

Sì, se il tuo PC è dotato di una scheda sintonizzatore TV compatibile. In iMEDIAN HD, seleziona la funzione TV per guardare e registrare canali analogici o digitali.

Come aggiornare il software iMEDIAN HD?

Dopo l'installazione, potrebbe apparire un'opzione di aggiornamento automatico. Puoi anche scaricare l'ultima versione dal sito www.soundgraph.com.

Il telecomando può controllare altri dispositivi oltre al PC?

No, è progettato esclusivamente per il PC con il ricevitore fornito. Emette solo segnali a infrarossi compatibili con il ricevitore Antec.

Cosa fare se il software non rileva il telecomando?

Verificare che il ricevitore sia correttamente collegato in USB interno e che i driver siano installati. Riavviare il software e il PC. Se il problema persiste, consultare la guida alla risoluzione dei problemi sul CD.

MANUALE UTENTE Multimedia Station Elite ANTEC

Telecomando e batteria di RM200

Adattatore di alimentazione a 24 pin

Guida di installmente

Guía de instalación

INsTLEJSHGaid

安装指南

Mounting Screws

Vis de montage

Montageschrauben

Viti di montaggio

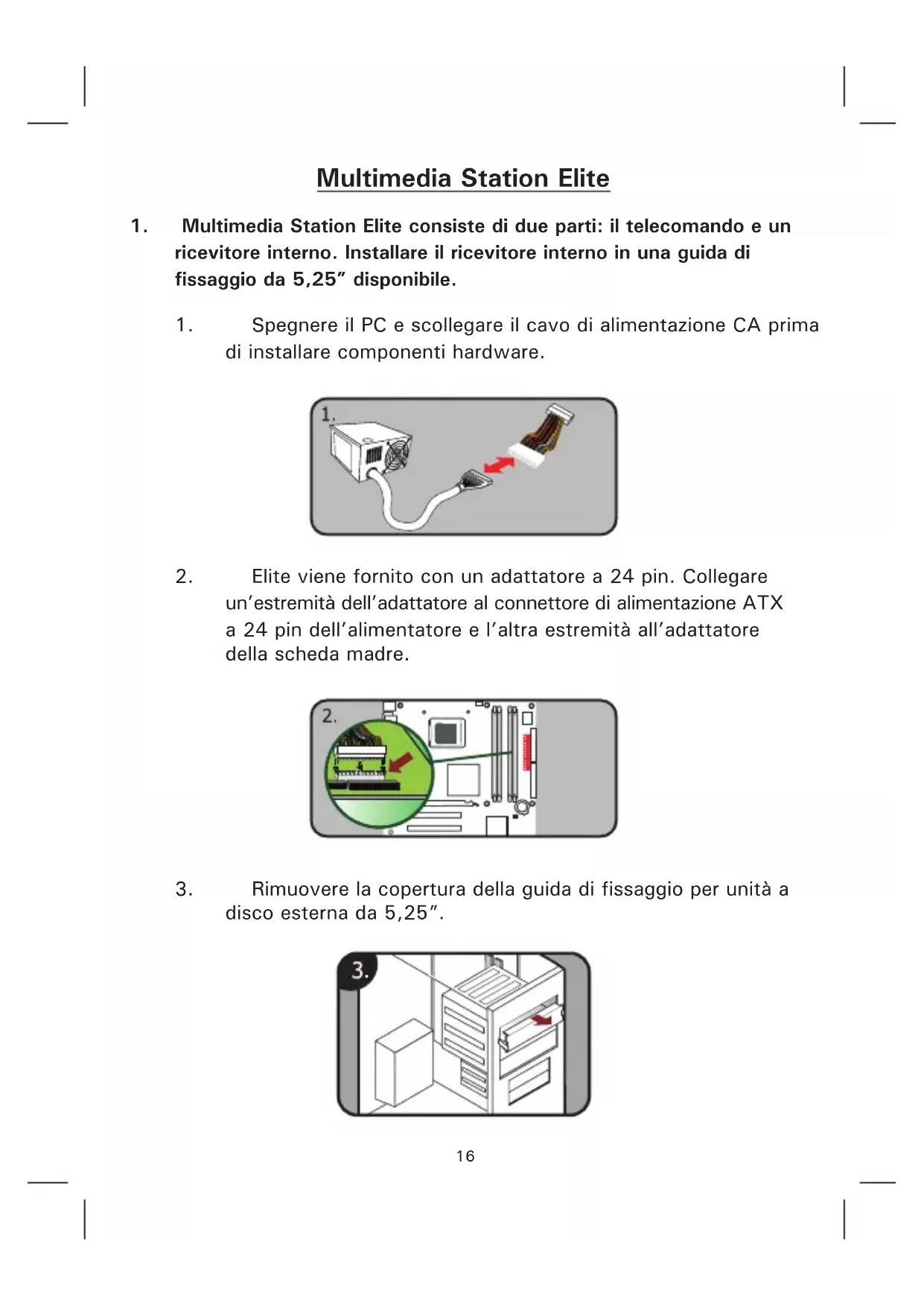

1. Multimedia Station Elite consiste di due parti: il telecomando e un ricevitore interno. Installare il ricevitore interno in una guida di fissaggio da 5,25" disponibile.

2. Spagnere il PC e scollegare il cavo di alimentazione CA prima di installare componenti hardware.

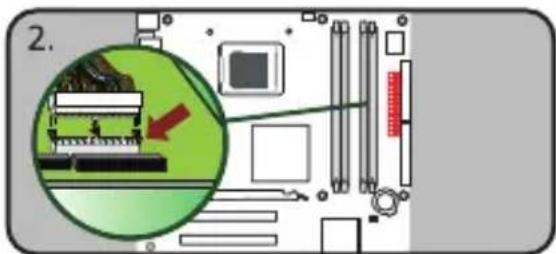

1. Elite viene fornito con un adattatore a 24 pin. Collegare un'estremità dell'adattatore al connettore di alimentazione ATX a 24 pin dell'alimentatore e l'altra estremità all'adattatore della schedà madre.

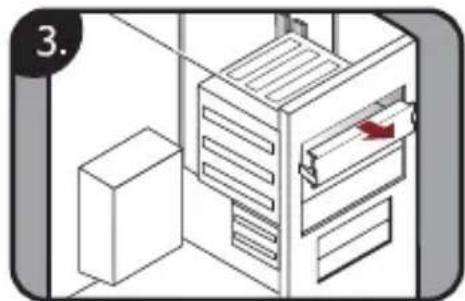

1. Rimuovere la copertura della guida di fissaggio per unità a disco esterna da 5,25".

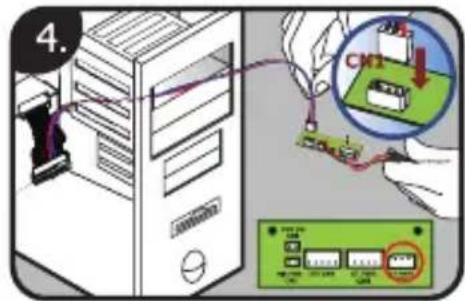

1. Collegare il cavo di alimentazione a 3 pin dall'adattatore di alimentazione a 24 pin a CN1 nel ricevitore interno. La forma di questo connettore ne consente il collegamento sostanto in una direzione.

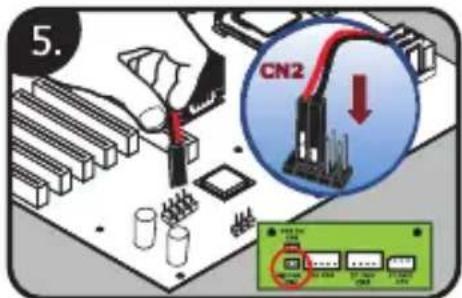

1. Collegare i fili da CN2 al connettore dell'interruttore di alimentazione (contrassegnato in genere con PWR SW) nella schedà madre. Può essere necessario consultare il manuale della schedà madre per determinare la posizione corretta. La polarità (positiva e negativa) non è importante per gli interruptori.

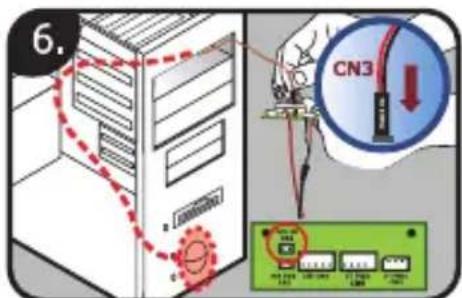

1. Collegare il cavo dall'interruttore di alimentazione del PC (contrassegnato in genere con POWER SW) a CN3 nel ricevitatore interno.

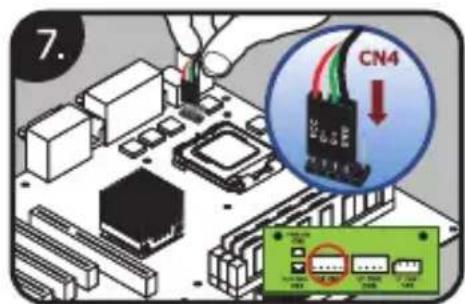

1. Collegare il cavo USB di CN4 al connettore a pin USB nella schedà madre o a una porta USB esterna. Se viene utilizzato un collegamento interno della schedà madre, consultare il manuale della schedà madre per accertarsi che la

disposizione dei pin sia corretta. Sul cavo dell'adattatore USB, il filo nero corrisponde alla messa a terra (-) e il filorosso all'alimentazione (+5V)

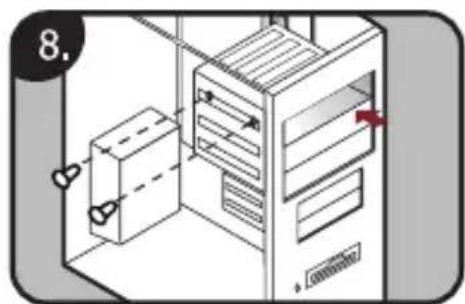

1. Inserire il ricevitore di Multimedia Station Elite nella guida di fissaggio per unità a disco esterna da 5,25" e fissarlo con le viti di montaggio fornite in dotazione.

2. Installazione del software

Inserire il CD di installatione, quando procedere all'installazione del software iMEDIAN HD. Se viene visualizzato il messaggio "Aggiornamento automatico" dopo l'installazione, eseguire l'aggiornamento alla versione più recente del software. Al terme dell'installazione, cui possero necessario regolare le impostazioni del systemain modo da ottenere prestazioni ottimali. Per maggiori informazioni sull'installazione, visitare www.soundgraph.com

3. RM200 (telekomando a raggi infrarossi per PC)

1. Uscita dall'applicazione: chiude la finestra attiva o iMEDIAN HD [ALT + F4]
2. Alimentazione: accende/spegne il PC
3. Registrazione
4. Comando multimedia degli uomini
   1: riproduzione/pausa/
   interruzione/apertura/preceden
   successivo/riavolgimento/
   avanzamento rapido
5. Mouse/Tastiera: alterna I'uso di un dato PAD tra un mouse e una tastiera
6. Spazio indietro: visualizza il menu precedente
7. Selezione/Spazio
8. Comando PAD: lavoro per il cursore del mouse e tasti freccia a quattro direzioni
9. Avvio finestra
10. Menu finestre
11. Clic sinistro con il mouse
12. Clic destro con il mouse
13. INVIO
14. Esc
15. Apertura/Chiusura: après o chiude il vassoio per DVD o CD-ROM
16. "go": avvia l'applicazione iMEDIAN HD
17. Lancio dell'applicazione: esgue un'applicazione
18. Commutatore task: commuta tra applicazioni in esecuzione [ALT-TAB]
19. Silenziamento
20. Timer: utilizes un timer per gestire l'accensione e lo spegnimento e per programmare una sveglia
21. VOL/CAN: cambia il volume e il canale TV
22. Gruppo di pulsanti personalizzati per comandi personalizzati dell'utente
23. Pulsante dato multimedia degli
    gruppo 2

4. iMEDIAN HD

1. Esecuzione di iMEDIAN HD

Premere il pulsante "go" per avviare iMEDIAN HD

2. Esplorazione di iMEDIAN HD

Utilizzare i pulsanti a quattro direzioni per esplorare i MEDIAN HD. Tenendo premuti i pulsanti destro e sinistro si raggiungono le schermate "Home" e "Menu"; premere Invio per selezionare un'opzione.

3. Multimedialità locale

É possibile riproduire confacilitya musica, video e immagini su PC, utilizzato semplicamente il telecomando. Il software IMEDIAN HD supporta agli codec interno essenziale.

4. Multimedialità in rete

É possibile riproduire con facilità file multimediali su PC collegati in rete e ascoltare la radiotramite Internet.

5. CD/DVD

É possibile guardare e registrarare i canali TV digitali/analogici se il PC dispone di scheda TV.

7. Task

È possibile ricevere feed di notiziari RSS, verificare l'ora e il meteo di tutto il mondo, gestire file, impostare una sveglia e spegnere ilsystema

8. Impostazioni

È possibile modificare e regolare le impostazioni di GUI, le funzioni di Media Playback e altri ancora.
