使用説明書 Multimedia Station Elite ANTEC

1. マルチメディアステーションEliteは、リモコンと内臓レジーバー

の２つで構成されています。内蔵レシーバーを5.25インチベイに挿 入してインストールして下さい。

1. パソコンの電源を切り、ハードウェアをインストールする前に

コンセントから電源ケーブルを抜いて下さい。

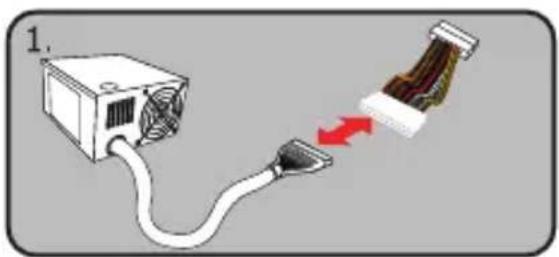

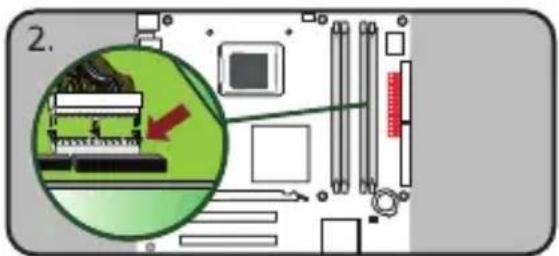

2. Eliteには24ピンパワーアダプターが同梱されています。24ピ

ンアダプターの一方をATX電源コネクターに、もう一方をマザ ーボードに接続して下さい。

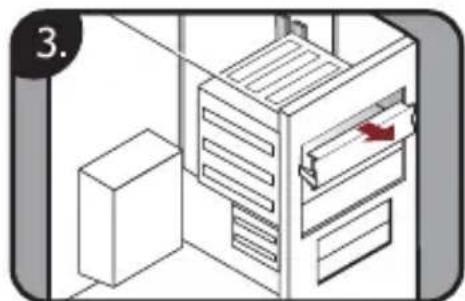

3. 3.5.25インチ外付けドライブベイのカバーをはずして下さい。27

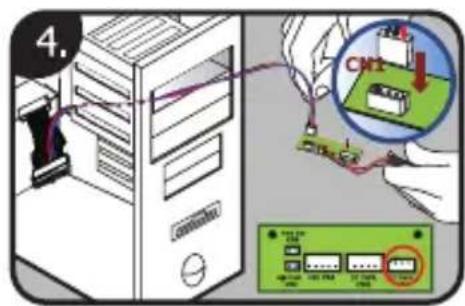

4. 24ピンパワーアダプターから出ている3ピンスタンバイパワー

ケーブルを内蔵レシーバーのCN1に接続して下さい。このコネ クターは正しい方向のみに接続できるようになっています。

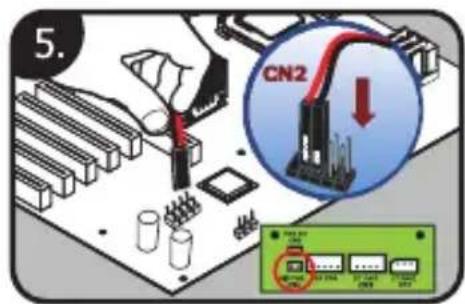

5. CN2からワイヤーをマザーボードの電源スイッチコネクター（

PWR SW）へ接続して下さい。正しい位置をお持ちのマザーボー ドのマニュアルで確認して下さい。スイッチの接続には極性は

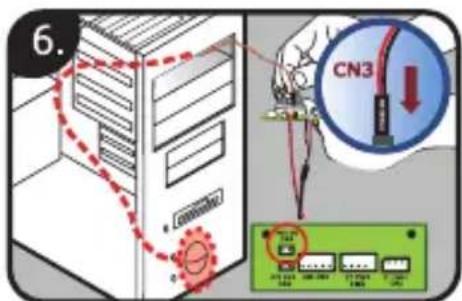

6. PC電源スイッチ（POWER　SW）からケーブルを内蔵レシーバー

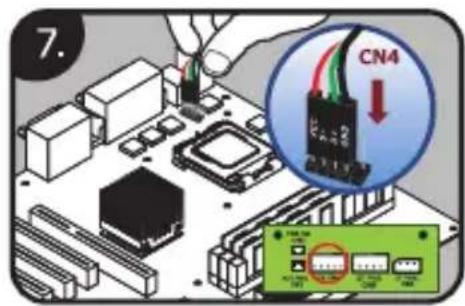

7. CN４のUSBケーブルをマザーボードのUSBピンヘッダー、もしく

は外付けのUSBポートに接続して下さい。マザーボードヘッダ ーを使用する場合は、お持ちのマザーボードのマニュアルでピ ンアウトを確認して下さい。USBアダプター上で、黒の線はグ ラウンド、そして赤の線は＋５V電源です。

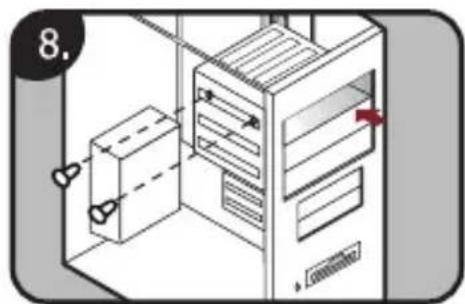

8. Multimedia Station Eliteレシーバーを外付けの5.25インチド

ライブベイに挿入し、付属のネジで固定して下さい。

インストール用CDを挿入し、そしてiMEDIAN HD softwareをインストール して下さい。インストール後に“Auto Update”という画面が表示された 場合は、最新のバージョンにアップデートして下さい。備考：インストー ル後、システムを最適化する必要があることがあります。この他のインス トールについての情報は www.soundgraph.com　をご覧下さい。29

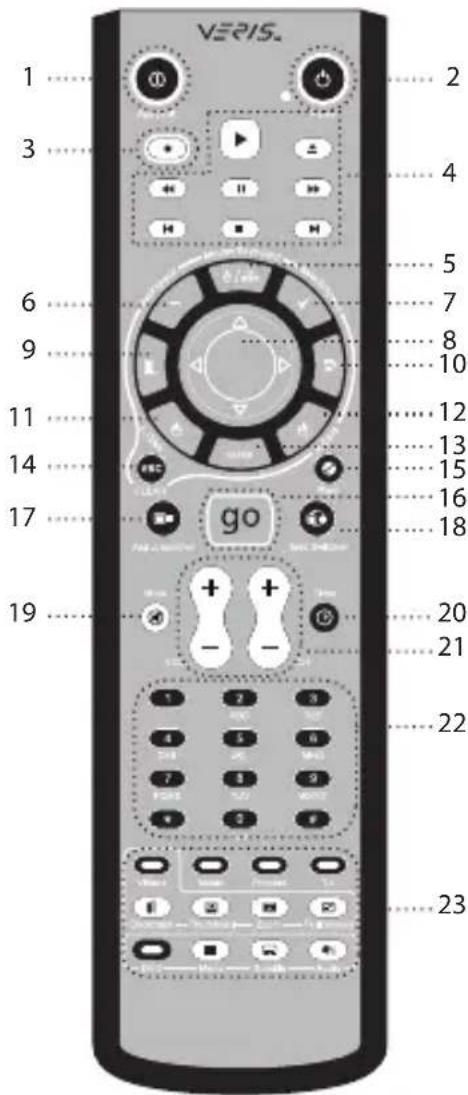

3. RM200 (PC用赤外線リモコン)

1. Application Exitボタン：起動中のウィンドウを閉じ、iMEDIAN

4. Media Control Group1ボタン：

再生/一時停止/停止/開く/戻 る/進む/巻き戻し/早送り

5. Mouse/Keyboard:　PADコントロ

6. Backボタン:以前のメニューに戻

7. Select/Spaceボタン：選択/スペース

8. PAD　Controller：マウスカーソ

11. L.Clickボタン：マウス左クリック

12. R.Clickボタン：マウス右クリック

15. Open/Closeボタン：DVD、

17. Application Launcherボタン：アプリケーションの起動

18. Taskスイッチ：実行中のアプリケーションの切り替え

20. Timerボタン：Timerのオン/オフとアラームの設定

21. VOL/CHボタン：ボリュームとTVチャンネルの変更

22. Customボタン：カスタムコマンドの設定

23. Media Control ボタングループ２

goボタンを押し、iMedian HDを開きます

4方向ボタンでiMEDIAN HDを操作します。左ボタンでホーム画 面へ、右ボタンでメニュー画面へ行き、ENTERボタンで選択し

リモコンで簡単に音楽、ビデオ、写真をパソコンで楽しめま す。iMEDIAN HDソフトウェアはほぼ全ての内蔵コーデックをサ

簡単にメディアファイルをインターネットラジオと同様に、ネ ットワーク上のパソコンでも楽しめます

簡単にCD、DVDを鑑賞するこおができます

パソコンにテレビチューナーカードを取り付けると、デジタ ル/アナログテレビを見たり、録画することが可能です

RSS news feeds、世界の都市の時間、天気の確認、ファイルの 管理、アラームの設定、そしてシステムのシャットダウンがで

GUI,メディアプレイバックなどのセッティングを変更/調整等 ができます31 Multimedia Station Elite
