MANUAL DE USUARIO Multimedia Station Elite ANTEC

Mando a distancia RM200 y bateria

RM2001一ト口一拉一及 1

RM200遥控器和电池

Receiver

Récepteur

Empfänger

Ricevitore

Receptor

一

接收器

Adaptador de suministro de 24 clavijas

24Ehunw一AduFt

24-pin电源转接器

Internal USB cable
Cable USB interne
Internes USB-Kabel
Cavo USB interno
Cable USB interno
内藏USBケームル
内接USB线

Installation CD

CD d'installation

Installations-CD

CD di installmente

CD de instalación

INsTLe-3JcNCD

安装光碟

Installation Guide

Tornillos de montaje

マウンテインスケリロー

托架螺丝

Table of Contents

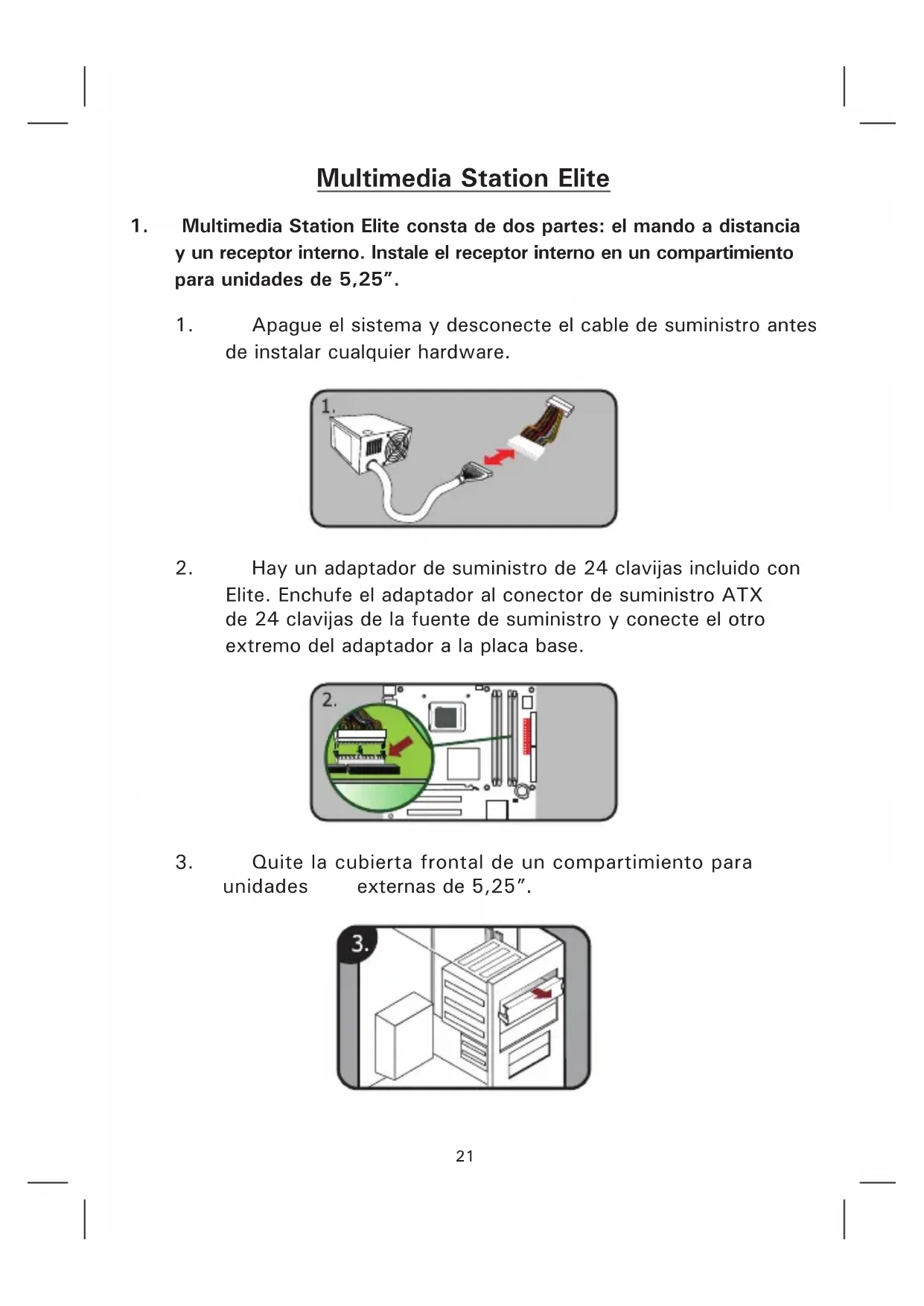

1. Multimedia Station Elite consta de dos partes: el mando a distancia y un receptor interno. Instale el receptor interno en un compartmentimiento para unidades de 5,25".

2. Apague el sistemas y desconecte el cable de suministro antes de instalarrialquier hardware.

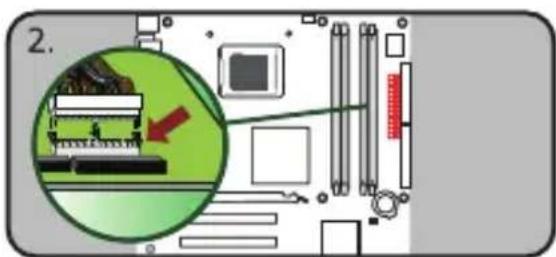

1. Hay un adaptor de suministro de 24 clavijas incluido con Elite. Enchufe el adaptor al conector de suministro ATX de 24 clavijas de la fuente de suministro y connecte el除外 extremo del adaptor a la placa base.

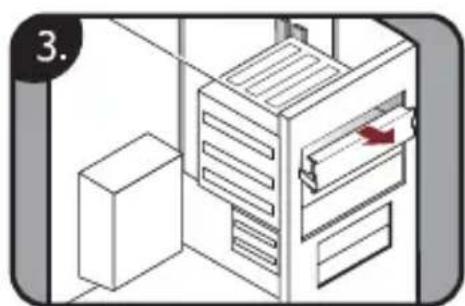

1. Quite la cubierta frontal de un组成部分 para unidades externas de 5,25".

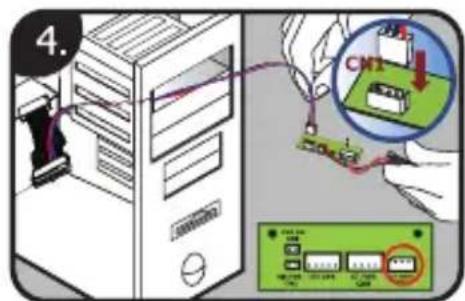

1. Enchufe el cable de suministro de standby de 3 clavijas del adaptor de suministro de 24 clavijas al conductor CN1 del receptor interno. Este conector tiene forma especial para encajjar solo en un sentido.

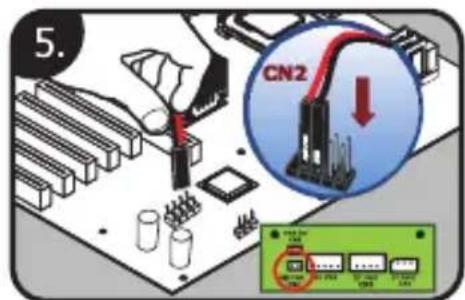

1. Enchufe los cables de CN2 al conector del interruptor de suministro (normally etiquetado PWR SW) de la plac base. Quizá deba consultar el manual de la plac base para saber su ubicación exacta. La polaridad (positiva y negativa) no es importante para los interruptores.

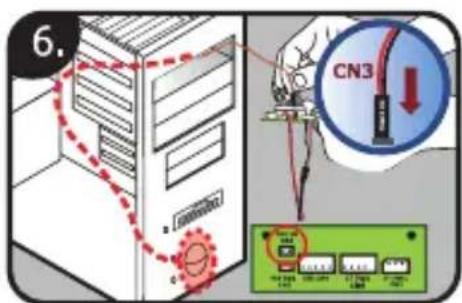

1. Conecte el cable del interruptor de suministro del PC (normalmente etiquetado POWER SW) al conector CN3 del receptor interno.

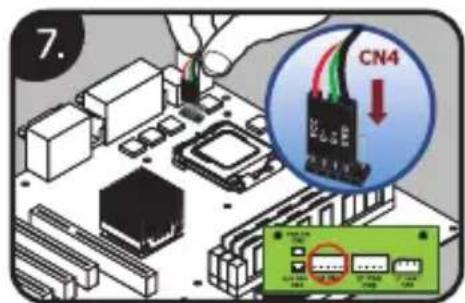

1. Conecte el cable USB de CN4 a una toma USB de la placal base o a un puerto USB externo. Si utilizes una toma de la placal base, consulte el manual de esta para asegurar de que usa la disposicion de clavijas correcta. En el cable adaptador USB, el hilo de color negro es de tierra (-) y el tricolor es de suministro (+5V) .

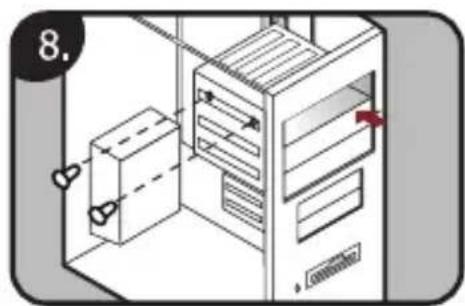

1. Inserte el receptor Multimedia Station Elite en el compartmentimiento para unidades externas de 5,25" y fíjelo con los tornillos de montaje suministrados.

2. Instalación del software

Inserte el CD de instalación e instale el software iMEDIAN HD. Si aparece un mensaje deactualización automatística tras la instalación, actualice a la version másrecente. Después de la instalación, quizá deba ajustar la configuración del sistemas para un rendimiento optimo.

Para más información sobre la instalación, visite www.soundgraph.com.

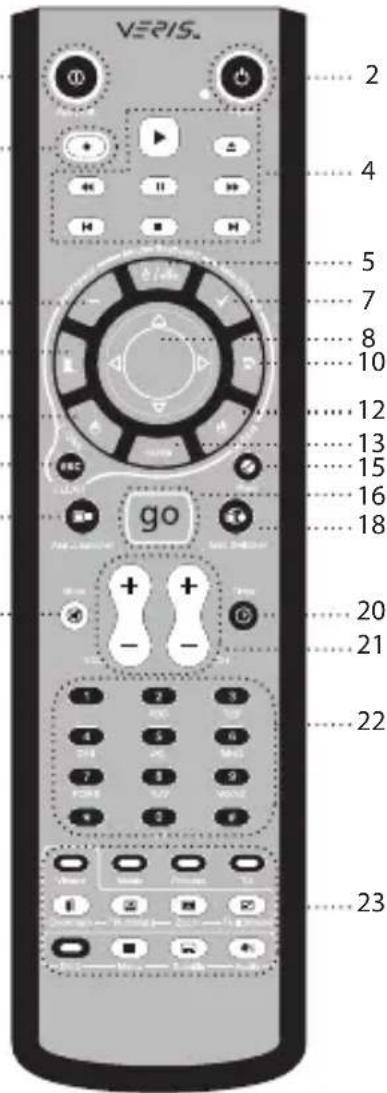

3. RM200 (mando a distancia IR para PC)

1. Salir de la aplicacion: Cerrar la ventana activo o cerrar iMEDIAN HD [ALT + F4]
2. Suministro: Encendido/apagado del PC
3. Grabar
4. Grupo de control de medios 1: Reproducir/Pausa/Parar/Abrir/ Anterior/Siguiente/Rebobinar/ Avance rápido
5. Ratón/teclado: Cambiar el uso de controlador PAD entre ratón y teclado
6. Retroceso: Ver menu anterior
7. SeLECTIONAR/espacio
8. Controlador PAD: Control del cursor del ratón y teclas de flecha
9. Inicio de Windows
10. Menu Windows
11. Clic izquierdo del raton
12. Clic derecho del ratón
13. INTRO
14. Esc
15. Abrir/cerrar: Abrir o cerrar DVD o bandeja de CD-ROM
16. "go": Inicia la aplicación iMEDIAN HD
17. Executor aplicación: Executor una aplicación
18. Cambio dearea: Cambiar entre aplicaciones enexecution [ALT-TAB]
19. Silenciar
20. Temporizador: Temporizador para combustir horarios de encendido/apagado y alarma
21. VOL/CH: Cambiar el volumen y canal de TV
22. Grupo de botones para comandos personalizados por el usuario
23. Grupo de control de medios 2

4. iMEDIAN HD

1. Ejecución de iMEDIAN HD

Pulse el botón "go" para executar iMEDIAN HD

2. Navegación por iMEDIAN HD

Utilice los botones de quatre vías para navelgar por iMEDIAN HD. Mantenga pulsados los botones derecho o izquierdo para ir a las pantallas "Home" y "Menu". Pulse Intro para elegir unaopyción.

3. Medios locales

Los)."
IMEDIAN HD admite todos los codec internos esencias.

4. Medios en la red

Los)."os.".os."os.
medios en others PC de la red ademas de radio por Internet.

5. CD/DVD

Los)."Usarios peuvent esuchar CDs o ver DVDs fácilmente.

6. TV

Los)."s y grabar canales de TV digitales/
analogicos si tienen tarjeta sintonizada de TV en el PC.

7. Tareas

Los sistemas peuvent tener consultar informacion de noticias RSS, la hora y el tiempo de todo el mundo, gestionar sus ARCHivos, programar una alarmay cerrar el systema.

8. Configuración

Los sistemas peuvent Cambiar yaabustar la configuracion de interfaz de usuario, reproduccion de medios, etc.
