Multimedia Station Elite - 遥控器 ANTEC - 免费用户手册

产品类型	红外遥控器（内置接收器）
品牌	Antec
型号	Multimedia Station Elite
接收器尺寸（约）	146 x 43 x 190 毫米（5.25英寸驱动器位）
重量（接收器+遥控器，约）	200 克
接收器电源	通过PC电源的24针电源适配器
遥控器电源	2节AAA电池（未附带）
主要功能	多媒体控制（播放/暂停、音量、导航）、电视控制、鼠标/键盘、待机、应用程序启动、定时器
配套软件	iMEDIAN HD（附CD）
接收器连接	内部USB、电源连接器、PC电源开关
红外范围	约10米
系统兼容性	Windows（XP/Vista/7/8/10），需有USB和空闲5.25英寸驱动器位
维护与清洁	用柔软干布擦拭；请勿使用液体或研磨性产品
安全	安装前关闭并拔掉PC电源；避免受潮
备件与可维修性	用户不可自行维修；如遇问题请联系Antec客服
包装内容	内部接收器、RM200遥控器、24针电源适配器、USB线、安装CD、安装螺丝、安装指南
一般信息	专为PC多媒体控制设计的遥控器，具备高级功能和iMEDIAN HD界面

常见问题 - Multimedia Station Elite ANTEC

如何在PC中安装Multimedia Station Elite接收器？

关闭PC并拔掉电源线。将接收器插入空闲的5.25英寸驱动器位，用附带的螺丝固定，然后根据手册连接电缆（电源、USB、电源开关）。

遥控器需要什么电池？

RM200遥控器使用2节AAA电池（未附带）。打开背面的电池仓放入。

遥控器无响应怎么办？

首先检查电池：必要时更换。确保接收器正确连接USB且iMEDIAN HD软件已启动。如果问题仍然存在，重启PC。

不安装iMEDIAN HD软件能否使用遥控器？

不行，大多数功能需要该软件。不过，您可以在没有软件的情况下使用开关机和音量按钮，但高级功能（导航、多媒体）需要iMEDIAN HD。

如何编程遥控器的自定义按键？

在iMEDIAN HD中，进入设置并找到按键配置部分。您可以为自定义命令组的按键分配特定操作。

接收器是否兼容所有PC电源？

接收器需要标准ATX电源，带24针连接器。附带的适配器连接到该连接器。如果您的电源较旧（20针），可能需要额外的适配器。

可以用遥控器看电视吗？

可以，如果您的PC有兼容的电视调谐卡。在iMEDIAN HD中，选择电视功能以观看和录制模拟或数字频道。

如何更新iMEDIAN HD软件？

安装后，可能会显示自动更新选项。您也可以从www.soundgraph.com网站下载最新版本。

遥控器可以控制PC以外的其他设备吗？

不行，它专为PC与附带的接收器设计。它仅发射与Antec接收器兼容的红外信号。

如果软件检测不到遥控器怎么办？

检查接收器是否正确连接内部USB且驱动程序已安装。重启软件和PC。如果问题仍然存在，请参阅CD上的故障排除指南。

用户手册 Multimedia Station Elite ANTEC

1. 多媒体休闲小站Elite包含两个部分，遥控器和接收器。将接收器装入任一的5.25”磁碟快置槽。

2. 安装任何硬体前，请先关闭主机电源并拆下AC电源线。

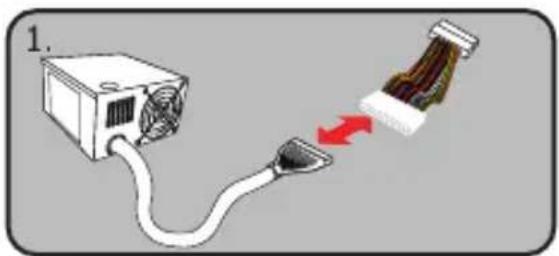

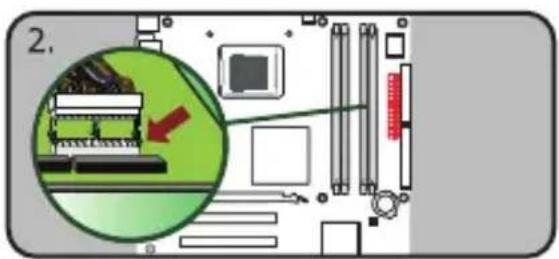

1. Elite版内附一个24-pin电源转接器。将转接器接上电源供应器的24-pinATX电源接头，并将转接器另一端接上主机板。

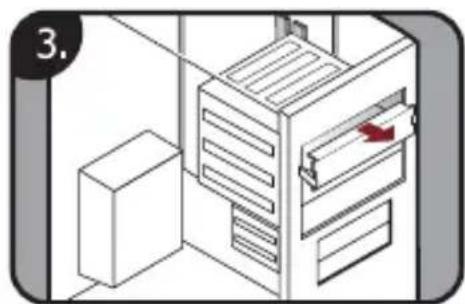

1. 拆下一片5.25” 磁碟快置槽的前面挡板。

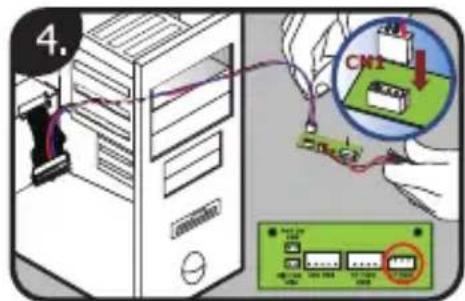

1. 将24-pin电源转接器上的3-pin电源待命线，接到接收器的CN1接头。接头附有防呆功能，只能从一个方向插入。

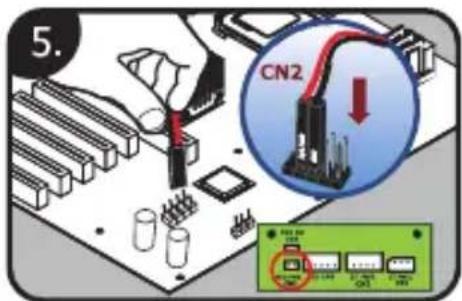

1. 将CN2接头上的电源开关线连接到主机板上的电源开关接头（通常会标有PWR SW字样）。正确位置请您参阅主机板说明书。开关接头无正负之分。

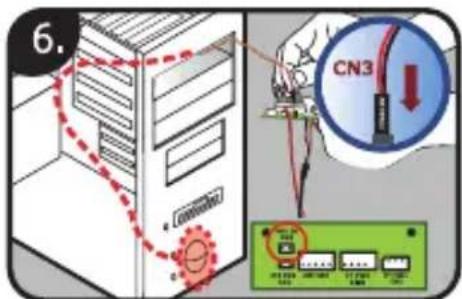

1. 将机壳上的电源开关的接线（通常会标有PWR SW字样）连接到接收器的CN3接头。

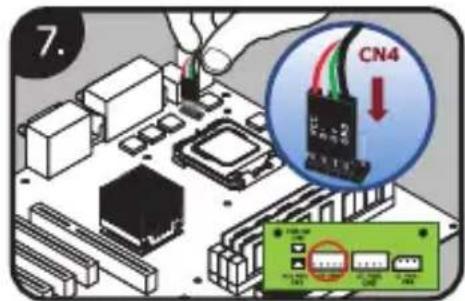

1. 将CN4接头上的USB线（此USB线附有转接头）连接到主机板上的USB接头或是外接式USB插孔（需拔除转接头）。假如您是使用主机板上的USB接头，请您参阅主机板说明书，确保针脚的正确位置。USB转接线的黑线是地线（-）而红线是电源（+5V）。

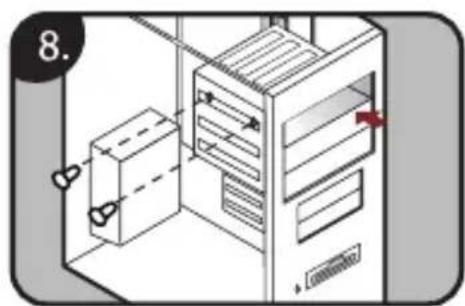

1. 将多媒体休闲小站Elite的接收器装入5.25”磁碟快置槽，并以所附的托架螺丝固定。

2. 安装软体

请将安装光碟放入光碟机，然后安装 iMEDIAN HD 软体。如果您看到“Auto Update”的信息，请于安装完成后更新至最新版本。此外，安装完成后，为求系统的最佳表现，您或许会需要调整系统的设定。详细的安装资讯请参照 www.soundgraph.com。

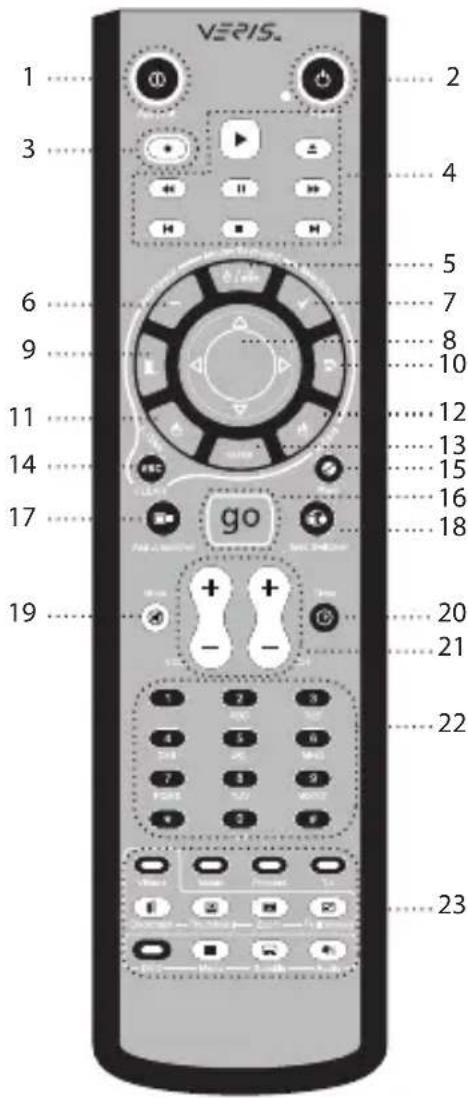

3. RM200 (PC用红外线遥控器)

1. Application Exit: 关闭使用中的视窗, 或是关闭iMEDIAN HD [ALT + F4]
2. Power：开启或关闭PC电源
3. Record: 录影键
4. Media Control Group 1: 放映/暂停/停止/开启/返回/跳过/回转/快转
5. Mouse/Keyboard: 切换PAD控制模式于键盘模式/滑鼠模式
6. Backspace: 返回上一页选单
7. 选择键/空白键
8. PAD Controller：控制滑鼠游标和4向导航键
9. 开启 Windows
10. Windows 选单
11. L. Click: 滑鼠左键
12. R. Click: 滑鼠右键
13. Enter键
14. Esc键
15. Open/Close: 开启或关闭光碟机
16. “go”：启动 iMEDIAN HD 应用程式
17. Application Launcher: 执行应用程式
18. Task Switch: 切换执行中的应用程式 [ALT-TAB]
19. 静音
20. Timer：计时器/闹铃功能
21. VOL/CH: 音量调整/频道切换
    22.Custom群组键：由使用者自行设定
22. 多媒体控制群组键 2

4. iMEDIAN HD

1. 执行 iMEDIAN HD

按下“go”键启动 iMEDIAN HD

1. iMEDIAN HD 操作方法

使用4向导航键来操作iMEDIAN HD。长押左键和右键可以回到首页和选单画面。按下ENTER键，确认所选

1. 本机多媒体

使用者可以经由遥控器轻松享受自己个人电脑里的音乐，影片和照片。IMEDIAN HD 支援绝大多数的媒体格式

1. 网络多媒体

使用者可以轻松享受网络上的媒体档案，就像享受自己个人电脑里的媒体档案一样

1. CD/DVD

使用者可以轻松享受CDs或是DVDs

1. 电视

使用者可以经由个人电脑里的电视卡观赏或是录下数位/类比电视频道的内容

1. 应用程式

借由iMEDIAN HD，使用者可以阅读RSS news feeds，读取世界各都市的时间，天气，管理档案，设定闹铃以及关机

1. 设定

设定及调整iMEDIAN HD的各项功能
