MANUALE UTENTE DiOVDP-IP01 DIO
Selezione o idioma pretendedo
Etapa 3
1. Registrare la garanzia
Per registrar la garanzia, compilate il modulo online all'indirizzo www.chacon.com/warranty
2. Descrizione del prodotto
2.1 Unità esterna
1 Microfono
2 Spia di chiamata
3 Chiamata in corso
4 Spia aperture portal
5 Fotocamera
6 Infrarossi
7 Altoparlante
8 Antifurto
9 Pulsante di chiamata
2.2 Connettori
| A1 | NC1 | Normalmente chiuso |
| A2 | NO1 | Normalmente aperto |
| A3 | COM | Comune |
| A4 | NC2 | Normalmente chiuso |
| A5 | NO2 | Normalmente aperto |
| A6 | GND | Neutro |
| A7 | AIN1 | Ingresso allarme 1 |
| A8 | AIN2 | Ingresso allarme 2 |
| A9 | 12V OUT | Uscita 12V per risconto elettrico |
| A10 | GND | Neutro |
| A11 | 2-WIRE | Alimentazione + (Rosso) |
| A12 | 2-WIRE | Alimentazione - (Nero) |
1 Microfono
2 Connettore alimentazione 24V
3 Connettore unità esterna
4 Altoparlante
3. Montaggio del videocitofono
3.1 Unità esterna
Prima di iniziare
- Assicurarsi che il display non sia molto tensione
- Prima del fissaggio, connettere i cavi dell'unità esterna
A. Montaggio in rilievo
- Praticare 4 buchi in corrispondenza dei fori presenti sulla cornice di protezione
- Inserire i tasselli nei fori e fissare la cornice di protezione servendosi delle viti in dotazione
- Connettere il cavo del display all'unità esterna
- Fissare l'unità esterna alla cornice di protezione servendosi delle viti in dotazione

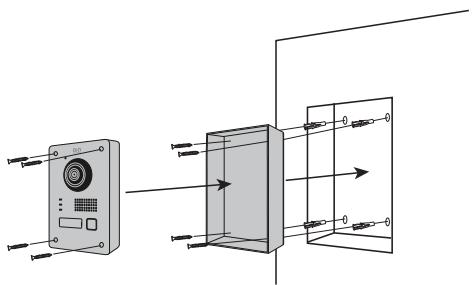

B. Montaggio a incasso
- Prevedere lo spazio necessario all'interno della parete per inserire l'alloggio per l'inccaso
- Praticare 4 buchi in corrispondenza dei fori presente sull'alloggio per l'incasso
- Inserire i tasselli nei fori e fissare l'alloggio per l'incasso servendosi delle viti in dotazione
- Connette il cavo del display all'unità esterna
- Fissare l'unità esterna all'alloggio per l'incasso servendosi delle viti in dotazione
- Praticare 4 buchi in corrispondenza dei fori presenti sul supporto per il fissaggio a muro
- Inserire i tasselli nei fori e fissare il supporto per il fissaggio a muro servendosi delle viti in dotazione
- Connette il connettore di alimentazione e il connettore dell'unità esterna
4.Incastrare lo schermo sul supporto come illustrato nell'immagine 3
4. Configurazione iniziale
4.1 Procedurea guidata per la configurazione
Alla prima accensione, si avviare una procedura guidata a video per configurare i parametri principali del videocitotofono.
Si prega di seguire attendamente quosti passaggi prima di utilizzare il dispositivo.
Step 1

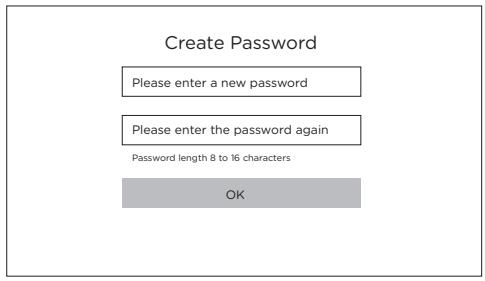

Scegliere una password da amministratore per accedere in un secondo momento al menu impostazioni.
Step 2

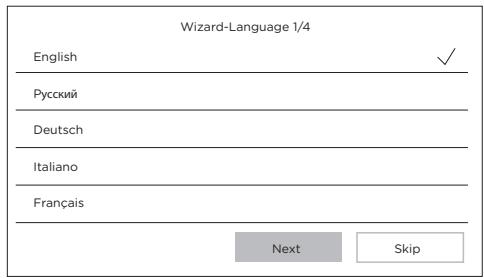

Selezionare la lingua desiderata
Step 3

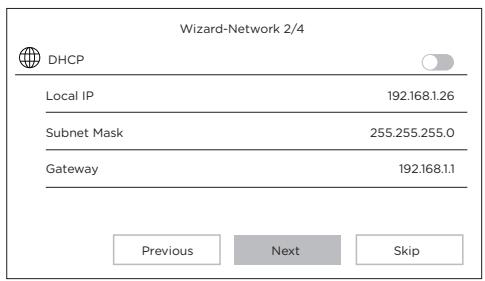

Configurazione di una rete locale tra l'unità interna e quella esterna.
Si consiglia di lasciare disattivata l'opzione DHCP e di mantenere la configurazione predefinita.
Step 4

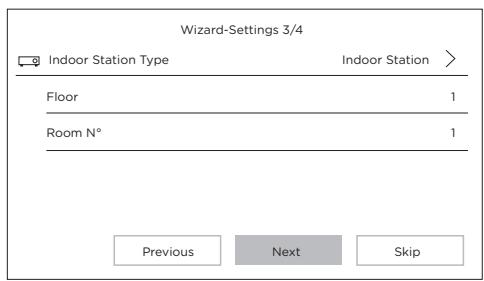

É possiblere configurare un numero di piano e un numero di stanza per installations di rete che coinvolgono più apparecchi distinti.
Questa opzione è facoltativa.
Step 5

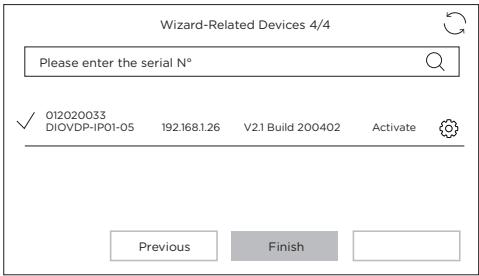

Assicurarsi che la propria unità esterna sua presente nella lista delle periferiche.
A una lista vuota è indice di un problema di cabaggio tra il monitor e l'unità esterna.
In tal caso, specnere il dispositivo e verificare le connessioni.
4.2 Connessione alla rete WiFi
Non è indispensable connetterile il proprio dispositivo a una rete WiFi. Questa è necessaria soltanto per aggiungere il dispositivo all'applicazione smartphone per il controllo a distance.
Dalla schermata iniziale, selezionare il menu impostazioni
Quindi selezionare l'icona WiFi dal menu di sinistra
Scegliere la propria rete dall'elenco a discesa
5. Installazione dell'applicazione
L'applicazione è disponibile per i sistemi Android e IOS.
Ricerca e installare l'applicazione « Guarding Vision » all'interno del Play Store Android o dell'Apple Store, a seconda del proprio modello di smartphone.
Aprire l'applicazione e create un account utente seguendo le istruzioni a video.
5.1 Registrazione tramite codice QR
Dalla schermata iniziale del videocitofono, selezionare il menu impostazioni
Quindi selezionare l'icona per la configurazione
Andare alla sezione "Parametri del servizio Guarding Vision" per visualizzare il codice QR del dispositivo.
All'interno dell'applicazione "Guarding Vision" sullo smartphone, selezionare l'icona "+" in alto a destra.
Scegliere "Analizza il codice" dal menu a discesa.
Posizione la fotocamera dello smartphone davanti al codice QR sullo schermo del videocitofono.
5.2 Registrazione manuale
Dalla schermata iniziale del videocitofono, selezionare il menu impostazioni
Quindi selezionare l'icona per la configurazione
Andare alla sezione "informazioni sul dispositivo" per visualizzare il numero di serie del prodotto.
All'interno dell'applicazione "Guarding Vision" sullo smartphone, selezionare l'icona "+" in alto a destra.
Scegliere "Aggiungi manualemente" dal menu a discesa.
Inserire il numero di seri eriportato sullo schermo del videocitofono.
Nota:
La password predefinita del dispositivo e 123456
Il codice di verifica predefinito del disposietivo è ABCDEF.
GENERALI
| Tipodi interfono | 2 fili - mani libere |
| Temperatura di esercizio | -40 - +55 °C |
| Temperatura di stoccaggio | -40 - +55 °C |
| Lunghezza e-Sezione cavo | de 0 a 100 m / categoria : 1.5 mm2 |
| Tipodi protezione (unità esterna) | IP65 |
| |
| Specifiche |
| Marchio Adattatore | HOIOTO |
| Identificativo del modello Adattatore | ADS-40FSI-19 24036EPG |
| Tensione di ingresso | 100-240V |
| Frequenza di ingresso CA | 50-60Hz |
| Tensione di uscita | 24,0V DC |
| Corrente di uscita | 1,5A |
| Potenza di uscita | 36W |
| Rendimento medio in modo attivo | 80% |
| Rendimento a basso carico (10 %) | 76% |
| Potenza assorbita nella condizione a vuoto | 4W |
| Consumi | Unità esterna <10W; Unità interna <8W |
| N. di melodie | 3 |
| Tempo di conversazione | From 90s to 120s |
| Frequenza audio | 500. - 8k. Hz |
| Tipodi display | 7" TFT LCD touchscreen |
| Risoluzione display | 1024 X 600 Pixels |
| Tipodi fotocamera | 2MP Colour CMOS |
| Risoluzione fotocamera | 1920 X 1080 Pixels |
| Apertura porta | 12V - 1A max (1-5 secondi) |
| Apertura cancello | Contatto pulito NO/NC (1 secondo) |
| Crittografia WiFi | WPA-PSK/WPA2-PSK |
| Sicurezza | AES128 |
| Protocolli | TCP/IP ,RTSP, WIFI |
| Infrarossi | High power LED con ICR |
| Distanza infrarossi | 3 metri |
| Unità esterna | 1044g |
| Unità interna | 624g |
Corrente continua (DC)
Corrente alternata (CA)
Destinato ad un uso interno
Dispositivo di Classe II
Per riconoscere i dispositivi che rispondono ai requisiti di sicurezza specifici ai dispositivi di Classe Il secondo la norma IEC 61140
Con la presente, Chacon, dichiara che l'apparecchiatura radio tipo 'DiOVDP-IPOT' è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al segunte site: http://chacon.com/conformity
7. Support
www.chacon.com/support

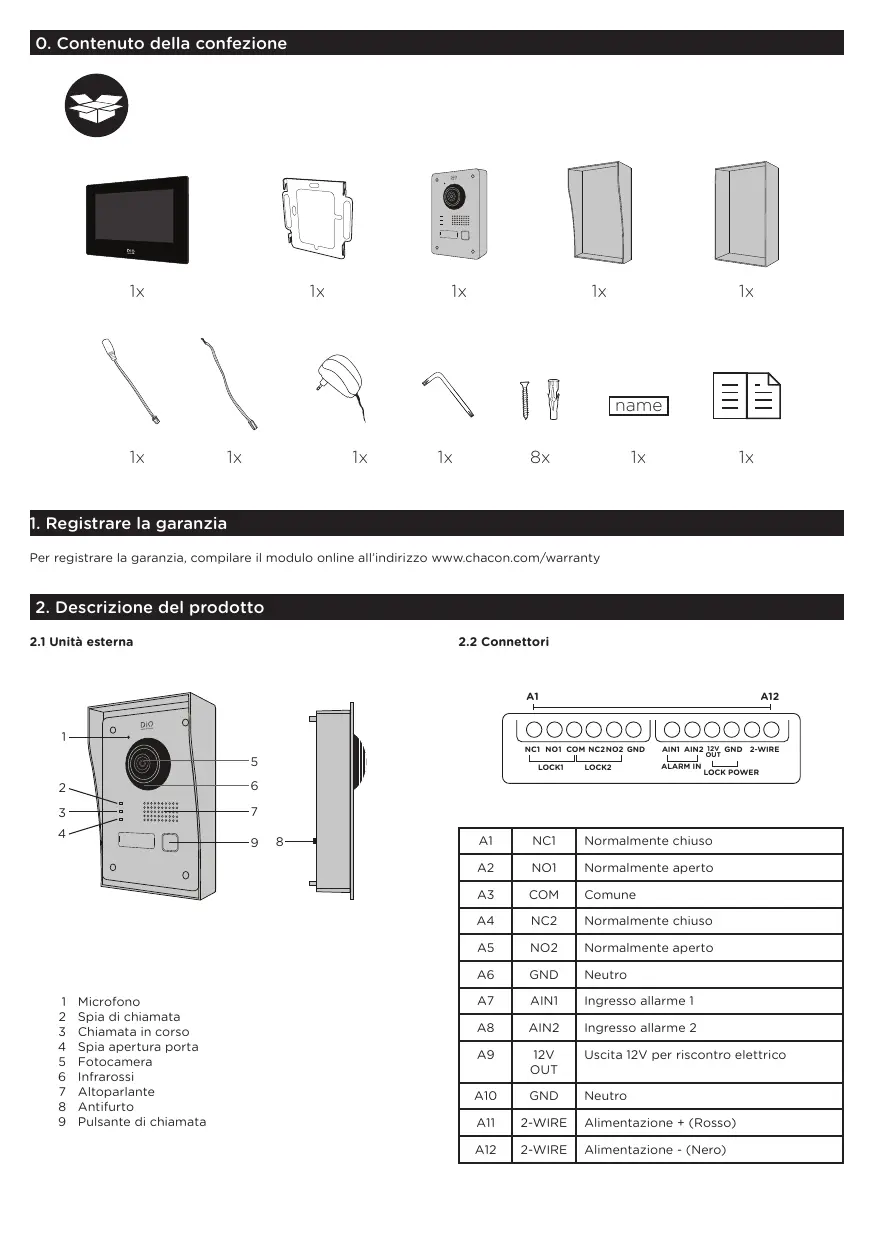

0. Package contents
1x
1x
1x
1x
1x
1x
1x
1x
1x
8x
1x
1x
