Notice Facile DiOVDP-IP01 - Visiophone DIO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DiOVDP-IP01 DIO au format PDF.
| Type d'appareil | Interphone vidéo |
| Écran | Écran couleur |
| Taille de l'écran | Non précisé |
| Caméra | Intégrée |
| Vision nocturne | Oui |
| Audio | Bidirectionnel |
| Alimentation | Non précisé |
| Installation | Murale |
| Connectivité | Sans fil |
| Compatibilité | Non précisé |
| Matériau | Plastique et métal |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Fonctionnalités supplémentaires | Détection de mouvement |
| Langues supportées | Multilingue |
| Garantie | Non précisé |
FOIRE AUX QUESTIONS - DiOVDP-IP01 DIO
Questions des utilisateurs sur DiOVDP-IP01 DIO
Si votre visiophone DIO DiOVDP-IP01 ne sonne pas lorsqu'on appuie sur le bouton d'appel mais affiche un message invitant à laisser un message, cela peut être lié à plusieurs causes liées aux réglages ou au fonctionnement de l'appareil.
Vérifiez le mode de fonctionnement
Assurez-vous que votre visiophone n'est pas en mode silencieux ou en mode « Ne pas déranger ». Ces modes désactivent la sonnerie pour éviter les interruptions, mais peuvent afficher un message pour laisser un message vocal.
Contrôlez le volume et les paramètres de sonnerie
- Accédez aux paramètres audio de l'unité intérieure et vérifiez que le volume de la sonnerie est activé et suffisamment élevé.
- Vérifiez également que la sonnerie n'est pas désactivée dans les options.
Testez le bouton d'appel et les connexions
- Vérifiez que le bouton d'appel de l'unité extérieure fonctionne correctement en appuyant dessus plusieurs fois.
- Contrôlez que les connexions électriques et câblages entre l'unité intérieure et extérieure sont bien en place et sans dommage.
Redémarrez le visiophone
Un redémarrage simple peut résoudre certains dysfonctionnements temporaires. Débranchez l'appareil, patientez une dizaine de secondes puis rebranchez-le.
Si après ces vérifications le problème persiste, il peut s'agir d'un dysfonctionnement matériel ou d'un paramètre plus complexe à ajuster. Dans ce cas, contacter le service client ou un technicien spécialisé est recommandé.
Téléchargez la notice de votre Visiophone au format PDF gratuitement ! Retrouvez votre notice DiOVDP-IP01 - DIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DiOVDP-IP01 de la marque DIO.
MODE D'EMPLOI DiOVDP-IP01 DIO
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.chacon.com/warranty

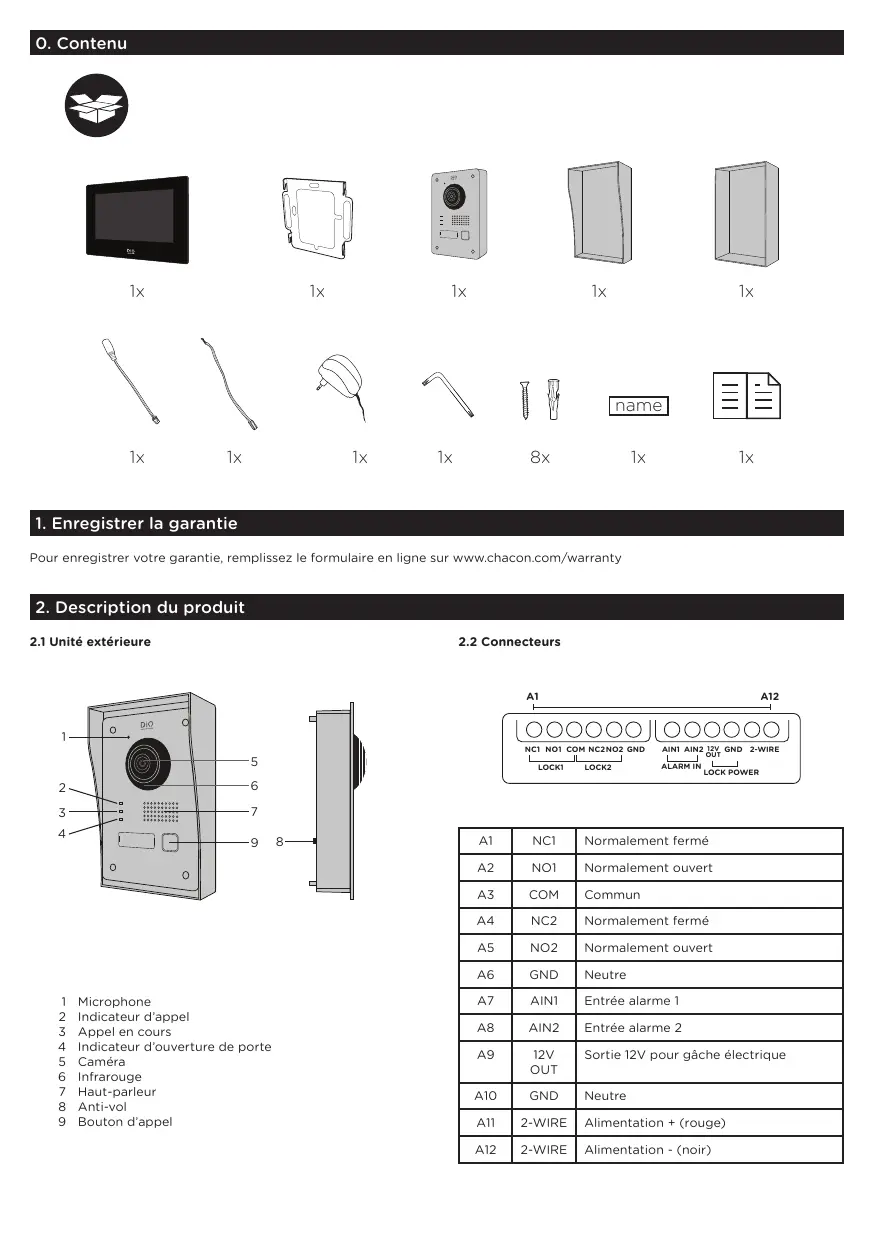

2. Description du produit
2:1 Unité extérieure Microphone Indicateur d'appel Appel en cours Indicateur d'ouverture de porte Caméra Infrarouge Heut-parleur Anti-vol Bouton d'appel
O00000 (000000 A1 NCI | Normalement fermé A2 | Not | Normalement ouvert A3 | com | commun A4 | NC2 | Normalement fermé A5 | NO2 | Normalement ouvert A6 | GnD | Neutre A7 | am [Entrée alarme A8 | AIN2 | Entrée alarme 2 A9 | 12V. | Sortie 12V pour gâche électrique OUT A0 | GnD [Neutre AN | 2-WIRE | Alimentation + (rouge) A12 | 2-WIRE | Alimentation - (noir)
Microphone Connecteur d'alimentation 24V Connecteur d'unité extérieure Haut-parleur
3. Montage du vidéophone
31 Unité extérieure Avant de commencer
1. Assurer-vous que l’écran n’est pas alimenté
2. Connectez les câbles de l'unité extérieure avant la fixation
1. Percez 4 trous correspondant aux emplacements de la casquette de protection
2. Insérez les chevilles dans les trous et fixez la casquette de protection à l'aide des vis fournies
3. Connectez le câble de l'écran à l'unité extérieure
4. Fixez l'unité extérieure à la casquette de protection à l'aide des vis fournies

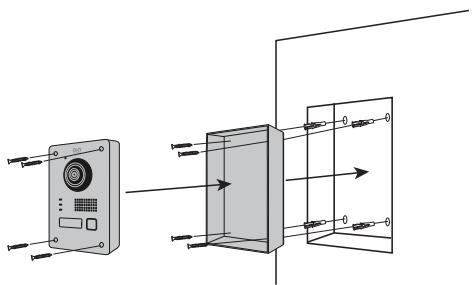

1. Réservez l'espace nécessaire dans votre mur pour insérer là
boite d'encastrement 2.Percez 4 trous correspondant aux emplacements de la boite d'encastrement 3.insérez les chevilles dans les trous et fixez la boite d'encastre- ment à l'aide des vis fournies 4.Connectez le câble de l'écran à l'unité extérieure S.Fixez l'unité extérieure à la boite d'encastrement à l'aide des vis fournies
1. Percez 4 trous correspondant aux emplacements du support mural
2:insérez les chevilles dans les trous et fixez le support mural à l'aide des vis fournies
3. Connectez le connecteur d'alimentation ainsi que le connecteur de l'unité extérieure

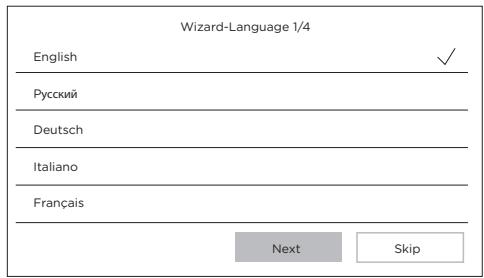

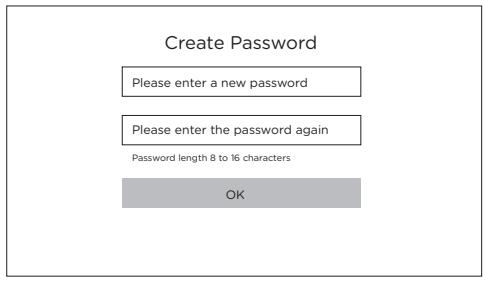

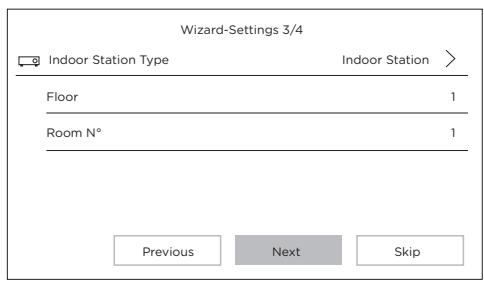

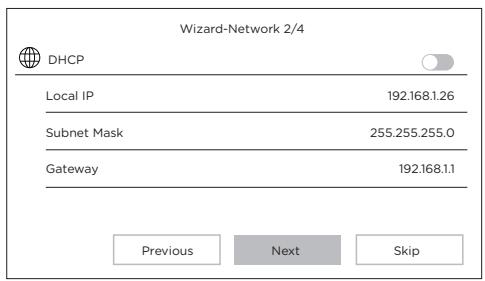

4.Emboitez l'écran sur le support mural comme décrit sur l'image 3 Configuration initiale 41 Assistant de configuration Lors de la première mise sous tension, un assistant vous guidera à l'écran afin de configurer les principaux paramètres de votre Vidéophone. Veuillez suivre ces étapes avant d'utiliser l'appareil. Create Password Wiard-Language V4 ES Français Etape 1 Etape 2 Choisissez un mot de passe administrateur pour accéder au menu des réglages ultérieurement. Sélectionnez la langue de votre choix Etape 3 Etape 4 Configuration d'un réseau local entre l'unité intérieure et l'unité extérieure. Il est conseillé de laisser l'option DHCP désactivée et de conserver la configuration par défaut. Vous pouvez renseigner un numéro d'étage et un numéro de pièce dans le cas d'une installation réseau comportant plusieurs appareils différents Cette option est facultative.

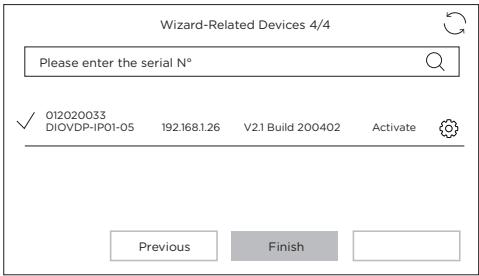

= Etape 5 izard-Relted Devices 4/4 Le) Assurez-vous que votre unité extérieure apparait dans la liste des périphériques.
Une liste vide signale un problème de câblage entre le moni- ono2ooss teur et l'unité extérieure. Si c'est le cas, mettez votre appareil hors tension et vérifier vos connexions. Previous Finn
4.2 Connexion au réseau WiFi
La connexion de votre appareil au réseau WiFi n'est pas indispensable: Elle n'est nécessaire que pour l'ajout dans l'application Smartphone et le contrôle à distance. Sur 'écran d'accueil sélectionnez le menu paramètres 4: l = Sélectionnez ensuite l'icône WiFi dans le menu de gauche Choisissez votre réseau dans la liste déroulante
5. Installation de l'application
L'application est disponible sur les systèmes Androïd et 1OS. Recherchez et installez l'application « Guarding Vision » sur Android Play Store ou sur l'Apple Store suivant votre modèle de Smartphone. Ouvrez l'application et créez un compte utilisateur en suivant les instructions à l'écran. 5:1 Enregistrement par QR code Sur l'écran d'accueil de votre écran de vidéophone, sélectionnez le menu paramètres 49 Sélectionnez ensuite icône configuration DY Rendez-Vous dns 1 parte “Paramètres du service Guarding Vision’ pour afflcher le code GR de l'appareil Dans l'application ‘Guarding Vision sur votre smartphone, sélectionnez l'icone "en haut à droite. Choisissez ‘Analyser Le code dans le menu déroulant Placez l'appareil photo en face du code @R sur l'écran du vidéophone.
5.2 Enregistrement manuel
Sur écran d'accueil de votre écran de vicéophone, sélectionnez le menu paramètres 4: Rendez vous dns le partie ‘informations ur l'opparel pour ficher le uméro de série de l'appareil ans l'application Guoring Vision sur votre smartahone, sélectionnez l'icone "en haut à cie Choisissez Ajout manuel dans 1e menu déroulent Entrez le ruméro de série affiché sur l'écran de votre vidéophone. Note Le mot de passe par défaut de votre appareil est 123456 Le code de vérification par défaut de votre appareil est ABCDEF.
a = De EE — mes ne EE Ouverture de porte 12V - TA max (1-5 secondes) e EE ce = Protocoles TCP/IP ,RTSP, WIFI = EE ee ue ee = Courant Continu (CC) Courant alternatif (CA) Utilisation intérieure Appareil Classe I Cela désigne un appareil répondant aux exigences de sécurité pour les appareils Classe Il se conformant à la norme IEC 61140
Ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démonté pour minimiser son impact sur l'environnement. Pour davantage d'informations, veuillez contacter les autorités locales ou régionales. Le soussigné, Chacon, déclare que l'équipement redioélectrique du type ‘DiOVDP-IPOI est conforme à la Directive C € 2014/53/UE Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : htto://chacon.com/ conformity FR - FRANCE: SUIVANT LA REGLEMENTATION CNIL concernant les dispositif de vidéosurveillance ou visiophone Ce dispositif a pour fonction d'identifier un visiteur, en aucun cas il ne doit être utilisé pour surveiller la rue ou l'espace public. Ce dispositif doit être utilisé conformément à la loi informatique et libertés. Toute utilisation de ce produit en dehors d'un cadre strictement personnel est soumise à des obligations légales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il appartient à l'acquéreur de se renseigner auprès de la CNIL, et est soumis à l'obtention d'autorisations administratives préalables. L'acquéreur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimité de la vie privée ou à l'image de tiers ; Le fabricant ne pourra en aucun cas être tenu responsable d'une utilisation du visiophone en contravention avec les dispositions législatives et réglementaires en vigueur.
