MANUALE UTENTE 12SD2-25RC.1A 20SD2-35RC.2A 20SD2-35RC.2B DEXTER

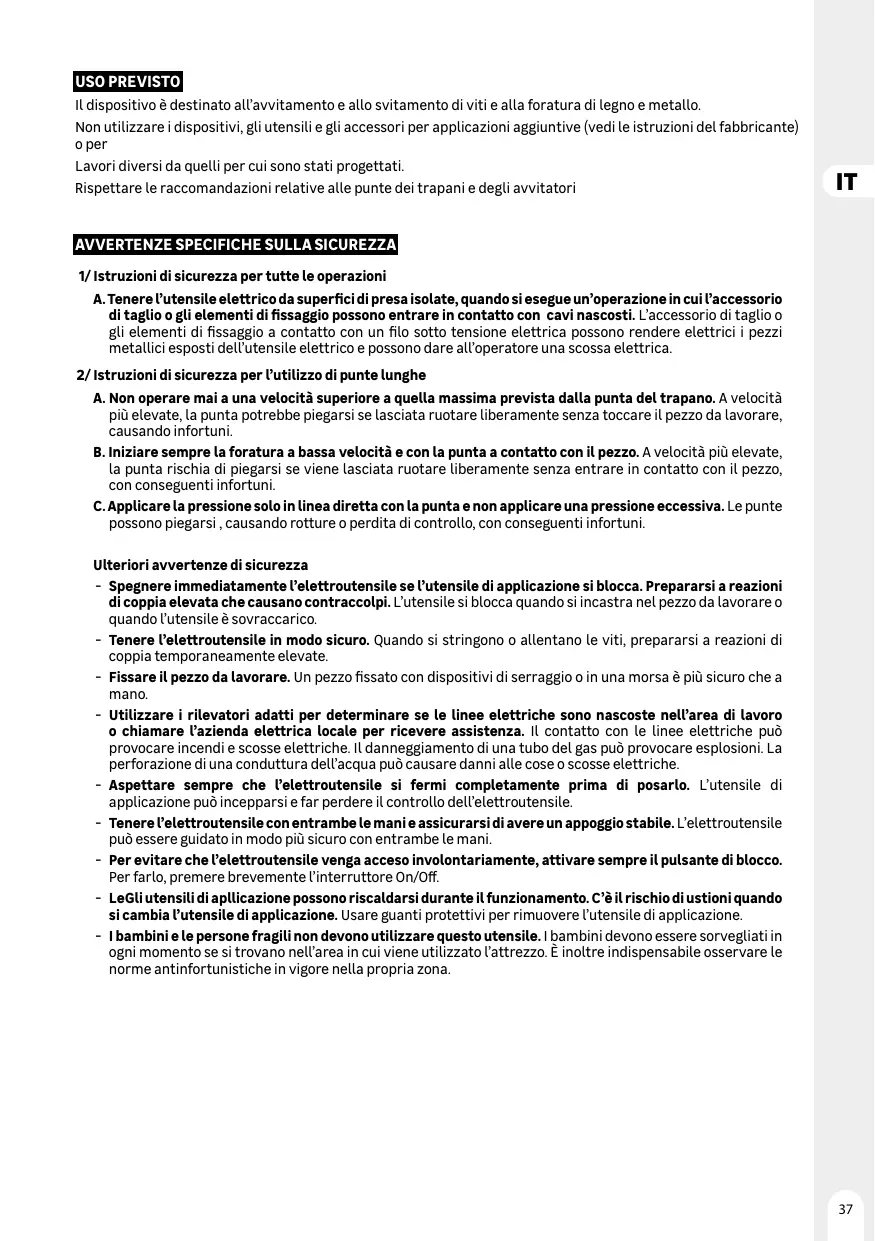

Il disposativo è destinato all'avvitamento e allo svitamento di viti e alla foratura di legno e metallo.
Non utilizzare i dispositivi, gli utensili e gli accessori per applicazioni aggiuntive (vedi le istruzioni del fabbricante) o per
Lavori diversi da quelli per cui sono stati progettati.
Rispettare le raccomandazioni relative alle punte dei trapani e degli avvitatori
AVVERTENZE SPECIFICHE SULLA SICUREZZA
1/ Istruzioni di sicurezza per tutte le operazioni
A. Tenere l'utensile elettrico da superfici di presa isolate, quando si esgue un'operazione in cui l'accessorio di taglio o gli elementi di fissaggio sono entrate in contatto con cavi nascosti. L'accessorio di taglio o gli elementi di fissaggio a dato con un filo sotto tensione elettrica sono rendere elettrici i pezzi metallici esposti dell'utensile elettrico e sono lo dare all'operatore una scossa elettrica.
2/ Istruzioni di sicurezza per l'utilizzo di punte lunghe
A. Non operare mai a una velocità superiore a quella massima prevista alla punta del trapano. A velocità più elevate, la punta potrebbe piegarsi se lasciata ruotare liberamente senza toccare il pezzo da lavorare, causando infortuni.
B. Iniziare sempre la foratura a bassa velocità e con la punta a fatto con il pezzo. A velocità più elevate, la punta rischi di piegarsi se viene lasciata ruotare liberamente perché entrare in fatto con il pezzo, con seguenti infortuni.
C. Applicare la pressione solo in linea diretta con la punta e non applicare una pressione eccessiva. Le punte possono piegarsi , causando rotture o perdita di controllo, con seguenti infortuni.
Ulteriori avventenze di sicurezza
- Spagnere immediamente l'electroutensile se l'utensile di applicazione si blocca. Prepararsi a reazioni di cotta elevata che causano contraccolpi. L'utensile si blocca quando si incastra nel pezzo da lavorare o quando l'utensile è sovraccarico.
- Tenere l'electrontensile in modo sicuro. Quando si stringono o allentano le viti, prepararsi a reazioni di coppi temporaneamente elevate.
- Fissare il pezzo da lavorare. Un pezzo fissato con dispositivi di serraggio o in una morsa è più sicuro che a mano.
- Utilizzare i rilevatori adatti per determinare se le linee elettriche sono nascoste nell'area di lavoro o chiamare l'azienda elettrica locale per ricevere assistenza. Il contatto con le linee elettriche vuo provocare incendi e scosse elettriche. Il danneggiamento di una tubo del gas vuo provocare esplosioni. La perforazione di una conduttura dell'acqua vuo causare danni alle cose o scosse elettriche.
- Aspettare sempre che l'elettroutensile si fermi completamente prima di posarlo. L'utensile di applicazione può incepparsi e far perdere il controllo dell'elettroutensile.
- Tenere l'eeltroutensile con entramble le manie assicurarsidi avee un appoggio stabile. L'eeltroutensile.
puo essere guidato in modo più sicuro con entramble le mani.
- Per evitare che l'elettroutensile venga acceso involontariamente, attivare sempre il pulsante di blocco. Per farlo, premere brevamente l'interruttore On/Off.
- LeGli utensili di applicazione possono riscaldarsi durante il funzionamento. C'è il rischio di uszioni quando si cambia l'utensile di applicazione. Usare guanti protettivi per rimuovere l'utensile di applicazione.
- I bambini e le personne fragili non devono utilizzare questo utensile. I bambini devono essere sorvegliati in anni momento se si trovano nell'area in cui viene utilizzato l'attrezzo. É inoltre indispensableabile osservare le norme antinfortunistiche in vigore nella propria zona.
RISCHI RESIDUI
Anche quando l'utensile viene utilizzato come prescritto, non è possibile eliminare tutti i fattori di rischio residui.
I seguenti pericoli possono sorgere in relazione alla costruzione e alla progettazione dell'utensile:
- Rischio di folgorazione in caso di perforazione di cavi elettrici - Afferrare sempre l'utensile delle apposite impugnature, non toccare le punte.
- Danni all'apparato respiratorio - Indossare maschere di protezione delle vie respiratoriie contententi filtri adeguati ai materiali da lavorare. Garantire un'adeguata ventilazione del luogo di lavoro.
- Non mangiare, bere o fumare nell'area di lavoro.
- Danni all'udito - Indossare sempre un'efficace protezione dell'udito e limitare l'esposizione al rumore.
- Danniagliocchi causati da particelle di polvere e detriti volanti -Indossare sempre un'adeguata protezione degli occhi.
- Infortuni causati delle vibrazioni - Tenere l'utensile per le impugnature designate e limitare l'esposizione alle vibrazioni. Vedere «RIDUZIONE DEI RISCHI».
- Infortuni causati alla polvere - La polvere generata dall'uso del prodotto cui possare lesioni respiratoriè. Indossare una maschera antipolverve appropriata con filtri adatti a proteggere delle particelle del materiale su cui si lavora.
RIDUZIONE DEI RISCHI
AVVERTENZA: Le emissioni di vibratione e rumore durante l'effettivo uso dell'elettroutensile possono differire dai valori dichiarati secondo il modo in cui l'utensile viene usato, specialmente secondo il tipo di pezzo che viene lavorato; identificare le misure di sicurezza per proteggere
l'operaore che si basano su una stima dell'esposizione nelle effettive condizioni di utilizzo (tenendo conto di tutte le parti del ciclo operativo come i tempi in cui l'utensile è spento e quando è inattivo altempo di funzionamento). A seconda dell'effettivo utilizzato del prodotto i valori di vibrazione possono differire dal totale dichiarato! Adottare misure adeguate per proteggersi dalle esposizioni alle vibrazioni! Prerendere in considerazione l'intero processo di lavoro, comprese le volte in cui il prodotto funziona sulla carico o spento! Le misure adeguate includono, tra l'altro, la manutenzione regolare e la cura del prodotto e degli utensili di applicazione, il mantenimento delle mani calde, le pause periodiche e la corretta pianificazione dei processi di lavoro!
Questo utensile può causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non è adeguatamente gestito.
Per ridurre al minimo il rischio di esposizione a vibrazioni e rumore :
- Utilizzare sempre scalpelli, punte e lame affiliate.
- Eseguire la manutenzione dell'utensile in conformità alle presenti istruzioni e mantenerlo ben lubricativo (se necessario).
- Se l'utensile deve essere usato regolarmente, si consiglia di investire in accessori antivibrazione e antirumore.
- Pianificare il programma di lavoro in modo da distribuire l'uso di utensili ad alta vibrazione su più giorni.
Si raccomanda di indossare protezioni auricolari durante l'uso di esta macchina.
DESCRIZIONE DEI SIMBOLI
| CE | Questo dispositivo è conforme alle direttive europee applicabili e a un metodo di valutazione della conformità a tali direttive di conformità per queste direttive è stata effettuata. |
| EAC | Marchio unico di circolazione dei prodotti sul mercato degli Stati membrì dell'Unione doganale |
| Questo dispositivo è conforme alle normative tecniche ucraine applicabili |
| I rifuieti elettrici non devono essere smaltiti insieme ai rifiuti domestici. Si consiglia di riciclare dove esistono strutture apposite. Rivolgersi alle autorità locali o alwhose rivenditore per averere consigli sul riciclaggio. |
| I prodotti riciclabili sono soggetti alla responsabilità estesa del produttore. Rispettare le istruzioni per la raccolta differenziata |
| Occhiali di sicurezza obbligatori |
| Protezione auricolare obbligatoria |
| Ganti di protezione obbligatori |
| Maschera antipolvere obbligatoria |
| Questo avviso di pericolò mette in guardia da anni al dispositivo o a proprietà altrui, oppure da infronti. |
| Solo per uso interno, non esporre alla pioggia. |
| T3.15A | Se la corrente del caricabatterie è superiore a 3,15A, la corrente alla presa di corrente verrà interrotta dal fusibile. |
| Leggere il manuale delle istruzioni e seguire tutte le avventenze e le istruzioni di sicurezza |
| Classe di protezione II |
| MAX B° C | Usare e conservare la batteria a una temperatura inferiore a 45°C |
| Non smontare, non schiacciare, non riscaldare a temperature superiore a 100°C. Non esporre mai la batteria a microonde o a pressioni elevate. |
| Lion | Batteriaagliioni di litto. Questo prodotto è stato contrassegnato con il simbolo della «raccolta differenziata» per tutti i gruppi batteria e batterie. Sarà riciclato o smantellato per ridurre il suo impatto ambientale. I gruppi batteria possono essere pericolosi per l'ambiente e per la salute umana poiché contengono sostanse pericolose. |
| Staccare sempre la spina del dispositivo après l'uso o prima di effettuare la manutenzione. |
| Per ridurre il rischio di scosse elettriche, non esporre il dispositivo all'acqua. |
UP20 Universale: compatibile esclusivamente con Sterwins UP20, Lexman UP20 e Dexter UP20
DATI TECHNICI
| MODELLO | 12SD2-25RC.1A | 20SD2-35RC.2A | 20SD2-35RC.2B |
| TENSIONE NOMINALE | 12V d.c. | 18V d.c. (Max 20V d.c.) |
| VELOCITÀ n0 | 0-400/0-1500/min | 0-400/0-1500/min |
| CAPACITA' DI FORATURA | Ø10mm | Ø13mm |
| FORATURA
MASSIMA
DIAMETRO | Legno | 25mm | 35mm |
| Metallo | 8mm | 10mm |
| PESO | 0.87kg | 1.19kg |
| PRESSIONE SONORA Lpa | 69dB(A) | 79dB(A) |
| POTENZA SONORA Lwa | 77dB(A) | 71dB(A) |
| INCERTEZZA Kpa, Kwa | 5 | 5 |
| VALORE TOTALE DELLE
VIBRAZIONI
Foratura del metallo ah,D | 0.699m/S² | 0.706m/S² |
| INCERTEZZA K | 1.5m/S² | 1.5m/S² |
| INFORMAZIONI GRUPPO
BATTERIA E CARICABATTERIE | N° Modelo del gruppo batteria:MLC3H-202(S320) 12V d.c.;2.0Ah; 24Wh;3 Li-ion cells; 12BA2-20L.1.12Vdc.;2.0 Ah;24Wh,3 Li-ion cells; INR18650-2000;12BA2-40L.1.12Vdc.;4.0 Ah;48Wh,6 Li-ion cells; INR18650-2000;N° Modelo del caricabatteria;JLH201351500G Entrata:100-240VAC;50-60Hz;30W Uscita:13.5V d.c.;1500mA; UAOC-01 Entrata: 200-240VAC, 50-60Hz, 24W Uscita: 12.9Vdc. 1.5A | Compatible con tutte le batterie UP20
Compatible con tutti i caricabatterie UP20 | |
AVVERTENZA:
Le emissioni di vibratione e rumore durante l'effettivo uso dell'elettroutensile possono differire dai valori dichiarati secondo il modo in cui l'utensile viene usato, specialmente secondo il tipo di pezzo cheiene lavorato;
I valori di emissione devono identificare le misure di sicurezza per proteggere l'operatore che si basano su una stima dell'esposizione nelle effettive condizioni di utilizzo (tenendo conta di tutte le parti del ciclo operativo come i tempi in cui l'utensile è spento e quando è inattivo altempo di funzionamento).
Nota:
- Il valore totale dichiarato delle vibrazioni e il valore dichiarato delle emissioni acustiche sono stati misurati secondo un metodo di prova standard e possono essere utilizzati per confrontare un utensile con un'alto.
- Il valore totale dichiarato delle vibrazioni e il valore dichiarato dell'emissione di rumore possono essere usati in una valutazione preliminare dell'esposizione.
-Evitare il rischio dovuto a vibrazioni.
Suggerimento:
1) indossare quanti durante le operazioni
2) limitare il tempo di funzionamento e ridurre il tempo di attivazione
FUNZIONAMENTO
AVVERTENZA : Il disposativo deve essere scollegato alla rete elettrica prima di essere什么意思 in funzione.
INSERIMENTO DELLA PUNTA
Quando si scegliue una punta da trapano, usare il tipo appropriato allo specifico lavoro. Per ottenere le migliorari prestazioni,utilizzare sempre una punta affilata.
- Per aprire le ganasse del mandrino, tenere il collare nelle riotta il manicotto in senso antiorario. Inserire a fondo la punta nel mandrino, quando centrarla nelle ganasse del mandrino.
- Per chiudere le ganasse del mandrino, tenere il collare nelle si gira il manicotto in senso orario.
- Rimuovere la punta in ordine inverso.
NOTA: I mandrini dei tratapani reversible sono sempre fissati da una vite con fillettatura sinistra. La vite deve essere allentata prima di poter rimuovere il mandrino, se necessario. Per allentare la vite, ruotarla in senso orario.
REGOLAZIONE AVANTI/INDIETRO
- Per la rotazione in avanti (in senso orario), spingere l'interrottore avanti/indietro nella posizione sinistra.
- Per la rotazione indietro (in senso antiorario), spingere l'interrottore avanti/indietro nella posizione destra. Sebbene un interblocco impedisca l'inversione dell'utensile nelle motore è in funzione, lasciare che si arresti Completely prima di invertire la marcia.
AVVERTENZA: Se l'interruttore di marcia avanti/indietro è in posizione centrale, l'utensile non può essere acceso.
INTERRUPTORE AVELOCITÀ VARIABLE
AVVERTENZA: Verificare sempre che l'alimentazione sia uguali a quella indicata sulla targhetta dell'utensile.
Questo utensile è dotato di un interrottore a velocità variabile che fornisce una velocità maggiore con l'augimento della pressione sul grilletto.
La velocità è controllata dalla pressione esercitata sull'interruttore.
La funzione di velocità variabile è particolaremente utile all'inizio della foratura.
Consenteanche di selezionare la velocità migliorare per una particolare applicazione.
Per limitare la velocità massima dell'utensile, ruotare la manopola sulla parte anteriore del grilletto fino a raggiungere l'impostazione desiderata.
Ruotare il selettore in direzione «+» per augmentare la velocità e in direzione «-» per diminuirla.
NOTA: Si raccomanda di utilizzato la funzione di velocità variabile solo per un breve periodo. Non utilizzato continuamente l'utensile a velocità diverse. Potrebbe danneggiare l'interruttore.
LUCE DA LAVORO LED
L'utensile dispone dispone di una luce a LED per illuminare l'area di lavoro e migliorare la visibilità quando si lavora in aree con luce insufficiente.
La luce a LED si accende automaticamente quando l'interruttore di azionamento è premuto.
AVVIO DELLA FORATURA
Avviare l'utensile premendo l'interruttore a velocità variable. Rilasciare l'interruttore per fermare l'utensile.
ESGUIDE UN FORO
Quando sioca di praticare un foro di diametro grande, a volte è meglio iniziare con una punta più piccola e poi lavorare fino alla dimensione richiesta. In questo modo si evita di sovraccaricare il trapano.
AVVERTENZA: Molti incidenti si verificano a causa di situazioni imprevedibili. Tenere in mente che la foratura di un foro piccolo più causare l'inceppamento della punta nel foro, soprattutto quando si fora il metallo.
- Ricordarsi di usare un'azione «picchettatrice» sui fori profondi per consentire l'espulsione dei trucoli dal foro.
- Se la punta del trapano si blocca, spegnere immediatamente per evitare danni permanenti al trapano.
- Provare a far girare il trapano al contrario per rimuovere la punta.
- Mantenere la punta in linea con il foro. Idealmente, la punta del trapano dovrebbe entrare ad angolo retto rispetto al lavoro. Se l'angolo viene modificato durante la foratura, la punta potrebbe staccarsi, bloccando il foro e causando lesioni.
- Ridurre la pressione quando il trapano sta per sfondare l'oggettto da forare.
- Non forzare il trapano, lasciarlo lavorare al suo ritmo.
- Mantenere la punta del trapano affilata.
FORARE IL LEGNO
Per ottenerile miglioriprestazioni durante l'esecuzione di fori più grandi,utilizzare punte a coclea o punte a vanga per la foratura del legno.
- Impostare l'utensile in modalità di foratura.
- Iniziare la foratura a una velocità molto Bassa per evitare che la punta scivoli dal punto di partenza.
Aumentare la velocità man mano che si penetr nel legno.
- Quando si esuguono fori passanti, posizionale un blocco di legno dietro il pezzo da lavorare per evitare bordi irregulari o scheggiati sul retro del foro.
Per ottener le miglior i prestazioni,utilizzare punte HSS per la foratura del metallo.
- Impostare l'utensile in modalità di foratura.
- Segnare il centro del foro utilizzato un punzone centrale.
- Utilizzato un lubrificante adatto al materiale su cui si sta lavorando.
- Iniziare la foratura a una velocità molto bassa per evitare che la punta scivoli dal punto di partenza.
- Bloccare sempre la lamiera. Sostenere il metallo sottile con un blocco di legno per evitare di deformarlo.
AWERTENZE DI SICUREZZA SPECIFICHE PER GRUPPI BATTERIA E CARICABATTERIA
a) Questo apparecchio può essere utilizzato da bambini di essere superiore a 8 anni e da persone con ridotte capacità fisiche, mentali o sensoriali o privile di esperienza e conoscenza solo se supervisionati o struiti su sull'uso sicuro dell'apparecchio e se comprendono i rischi correlati.
b) I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione ordinaria non devono essere effettuate da bambini non supervisionati.
c) Prima di usare il caricabatteria e il gruppo batteria, leggere attendamente il manuale di istruzioni.
d) Durante il processo di ricarica, la corrente in uso deve corrispondere alla corrente del caricabatteria.
e) Evitare che umidità, pioggia o schizzi raggiungano il luogo di ricarica.
f) La temperatura ambientale non deve superare i 50^ . Non esporre l'apparecchio alla luce solare diretta.
g) Disattivare la corrente esclusivamente après aver inserito o rimioso il gruppo batteria.
h) I gruppi batteria difettosi, danneggiati o non più ricaricabili devono essere raccolti separatamente. Portarli presso un apposto punto di raccolta per protegere l'ambiente. Non smaltire i gruppi batteria insieme ai rifiuti domestici e non gettarli nel fuco o nell'acqua.
i) Se il cavo di alimentazione è danneggiato delve essere sostituito esclusivamente dal fornitore o dal suo centro di assistenza. Affidare la riparazione dell'apparecchio esclusivamente a personale autorizzato.
j) Usare esclusivamente gruppi batteria prodotti dal costruttore originale.
k) Mantenere la superficie del caricabatteria pulita e priva di polvere.
l) Inserire il gruppo batteria nel caricabatteria. Rispettare le linee guida fornite relative alla polarità.
m) Rimuovere sempre il gruppo batteria prima di eseguire lavori sull'apparecchio.
n) Quando il gruppo batteria è fuori dall'apparecchio, coprire i contatti per evitare il rischio di corto circuito (ades. con l'utensile). Non gettarle le batterie Li-ion nell'acqua o nel fuoco perché potrebbero esplodere.
p) Proteggere il gruppo batteria dagli impatti e non aprirlo.
q) Non scaricare il gruppo batteria completeness e ricaricarlo occasionalmente durante lunghi periodi di non utilizzato.
r) Non ricaricare le batterie non ricaricabili perché potrebbero surriscaldarsi e rompersi.
RISCHI RESIDUI: Anche si utilizza correttamente l'apparecchio, permangono alcuni rischi residui che non possono essere evitati. Sussistono i seguenti rischi, dovuti alla costruzione e progettazione dell'apparecchio:
- Danni ai polmoni, se non si indossa una maschera antipolvere.
- Danni all'udito se non si indossa un dispositivo di protezione per le orecchie.
- Danni alla salute dovuti alle vibrazioni, se si utilizes l'utensile per un lungo periodo oppure se il prodotto non viene impugnato correttamente o sottoposto a regolare manutenzione.
AVVERTENZA: Durante il funzionamento, quello apparecchio genera un Campo elettromagnetico. Tale campo, in alcune circostanze, più interferire con impiani medici passivi o attivi. Per ridurre il rischio di infortuni gravi o mortali, si raccomanda alle persone portatrici di impiani medici di l'altare il proprio medico e il produttore deH'impianto prima di utilizzare l'apparecchio.
MANUTENZIONE
AVVERTENZA: Evitare che liquidi per fremi, benzina, prodotti a base di petrolio, oli penetranti, ecc. entrino in contatto con i componenti di plastica. Contengono sostane chimiche che possono danneggiare, indebolire o distruggere il carter, compromettendo così l'integrità del doppio除去.
AVVERTENZA: DScollegare sempre il dispositivo prima di eseguire qualsiasi operazione di regolazione o manutenzione.
Se il cavo di alimentazione è danneggiato, delve essere sostituito dal fabbricante o dal suo agente incaricato dell'assistenza per evitare agli pericolò. Scollegare immediamente dall'alimentazione se il cavo di alimentazione è danneggiato.
Prestare attenzione a non esporre questo utensile alla pioggia. Se è necessario sostituire le spazzole carboncini, rivolgersi a un techniciane qualificato (sostituire sempre le due spazzole contemporaneamente). L'elettROUTENSILE non richiede ulteriori lubrificazione o manutenzione. Non utilizzato mai acqua o detergenti chimici per pulire l'elettROUTENSILE. Pulire con un panno asciutto.
Conservare sempre l'eletttroutensile in un luogo asciutto. Mantenere pulite le aperture di ventilazione del motore. Mantenere tutti i comandi di lavoro sgombri alla polvere. Occasionalmente si possono vedere scintilleattraverso le fessure di ventilazione. Qesto è normale e non danneggia l'eletttroutensile. La temperature ambiente per l'uso di quello utensile è compresa tra 0^ e 40^
L'umidità relativà dell'area non deve essere superiore all'80% perché esposizione diretta alla pioggia e all'eccessivo contento di polvere nell'aria. Nell'elettroutensile ci sono pezzi che l'utilizzatore può riparare da solo.

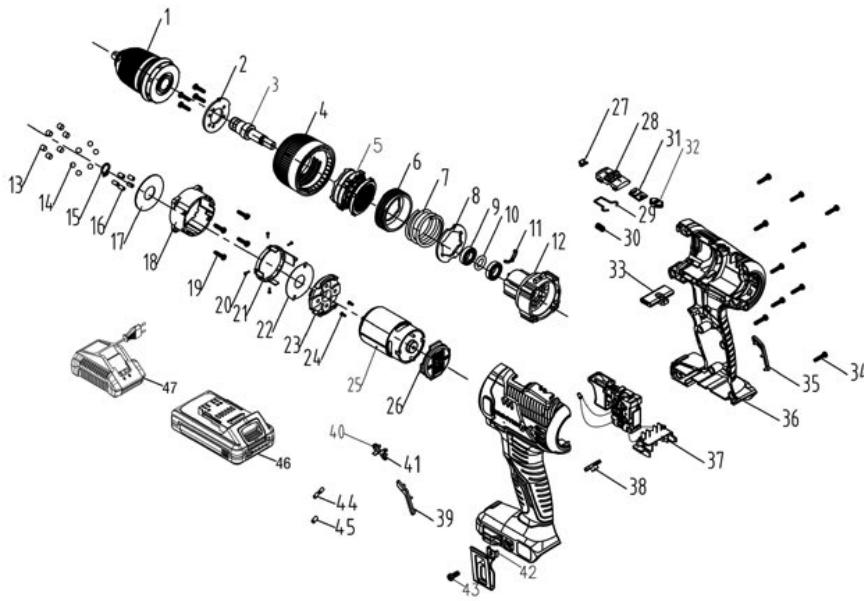

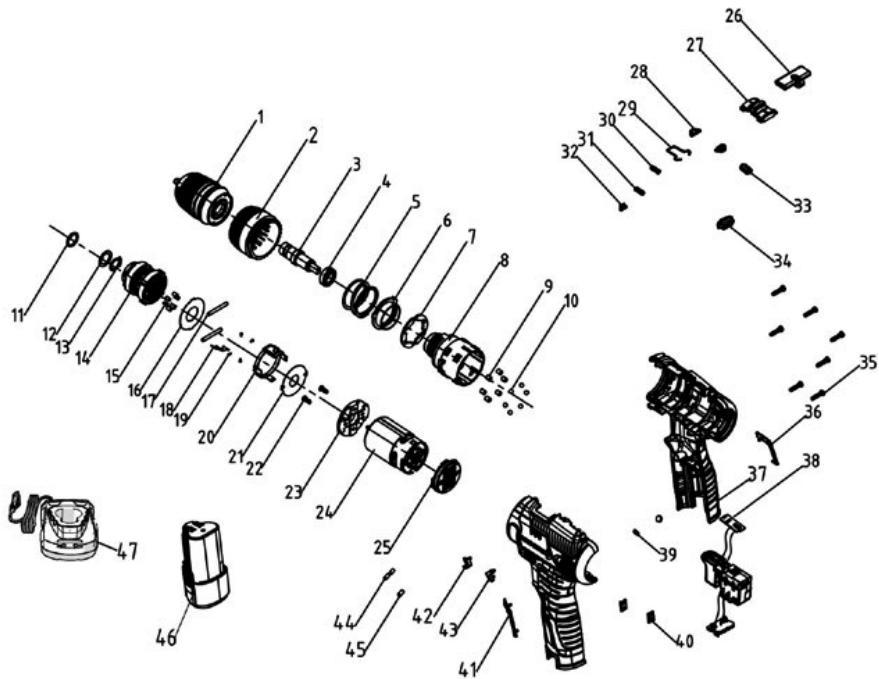

Consultare l'elenco dei pezzi di ricambio del manuale.
A.ISPEZIONE DELLE VITI DI MONTAGGIO
Controllare regolarmente tutte le viti di montaggio e assicurarsi che siano ben serrate. Se una delle viti fosse allentata, serrarla immediatamente. In caso contrario, potrebbero verificarsi gravi infortuni.
B. MANUTENZIONE DEL MOTORE
L'avolgimento del motore è il vero «cuore» dell'elettroutensile. Prestare la dovuta attenzione per assicurarsi che l'avolgimento non si danneggi e/o si bagni con olio o acqua.
C.ISPEZIONE DELLE SPAZZOLE CARBONCINI (solo per i modelli a spazzole)
Il motore impiega spazzole carboncini che sono pezioni consumabili. Poiché una spazzola troppo usrata potrebbe causare problemi al motore, sostuire il pezzo con uno identico quando usurato o quasi. Inoltre, Maintainere sempre pulite le spazzole carboncino e assicurarsi che scorrano liberamente nel portaspazzole.
RISOLUZIONE DEI PROBLEMI
| PROBLEMIA | POSSIBLE CAUSA | SOLUZIONE |
| IL PRODOTTO NON SI AVVIA | Non è collegato all'alimentazione | Collegare all'alimentazione elettrica |
| Altro difetto elettrico del prodotto | Verifica da parte di un elettricista specializzato |
| La batteria è scarica | È necessario caricare il gruppo batteria prima di utilizzare il trapano |
| IL PRODOTTO SMETTE DI FUNZIONARE DOPO AVR RUOTATO LENTAMENTE | Le prese d'aria sono bloccate | Pulire le prese d'aria |
| La batteria è scarica | È necessario caricare il gruppo batteria prima di utilizzare il trapano |
| VIBRAZIONI INSOLITE DURANTE L'USO | La punta non è stata messa bene | Smontare e montare il trapano seguito scruplosamente le istruzioni |
| SCINTILLE VISIBILI ATTRAVERSO LE PRESE D'ARIA DELL'ALLOGGIAMENTO | Una piccola quantità di scintille più essere visibleattraverso le aperture del carter | Questo è normale e non indica un problema |
| RISULTATO INSODDISFACENTE | La punta del trapano è consumata o non adatta al materiale da forare | Sostituire la punta con una nuova o controllare la compatibilità tra la punta e il materiale da forare |
CONDIZIONI DI CONSERVAZIONE E TRASPORTO
CONSERVAZIONE
Questo prodotto :
-Deve essere conservato in un luogo asciutto.
- Deve essere conservato lontano da fonti di alta temperatura e dall'esposizione alla luce solare.
- Deve evitare sbalzi di temperatura durante la conservazione.
- Non delve essere conservatoswana imballaggio.
- Deve essere conservato nella confazione del fabbricante in magazzini a temperatura ambiente compresa tra +0 e 40^ . L'umidità non deve superare l'80%.
TRASPORTO
Questo prodotto:
- Deve essere trasportato in veicoli chiusi in conformità con le norme per il trasporto di merci in vigore su questo tipo di trasporto.
- Durante le operazioni di trasporto e movimentazione, l'imballaggio con il prodotto non deve essere sottomosto a urti bruschi eagli effetti di precipitazioni.
- Durante le operazioni di scarico/carico, non è consentito utilizzare alcun tipo di attrezzatura che funzioni secondo il principio di bloccaggio dell'imballaggio.
- Deve essere trasportato a temperatura ambiente compresa tra -20^ e +50^ . L'umidità relativa dell'aria non deve superare il 90% .
- Dopo il trasporto del dispositivo in condizioni invernali, è necessario mantenenerlo a temperature ambiente per almeno 2 ore sono a quando l'umidità non sareva在整个mente asciutta.
PROTEZIONE DELL'AMBIENTE
ATTENZIONE! Questo prodotto è stato contrassegnato con un symbolo relative alla rimozione dei rifiuti elettrici ed elettronici.
Cio significa che dato prodotto non deve essere gettato con i rifiuti domestici, ma deve essere condotto versuso un systemi di raccolta conformhe alla direttiva europea WEEE. Contattare le autorità locali o il negozio per consiglio sul riciclaggio. Sarà riciclato o smantellato per ridurre il suo impatto ambientale. Le appearchéature elettriche ed elettroniche possono essere pericolose per l'ambiente e per la salute umana poiché contengono sostanze pericolose.
GARANZIA
I prodotti Dexter & UP20 sono progettati secondo i più alto standard di qualità del fai da te.
Offriamo una garanzia di 60 mesi per DEXTER (utensile) e una garanzia di 36 mesi per i prodotti UP20 (caricabatterie e batteria) a partire alla data di acquisto.
Questa garanzia si applica a tutti i difetti di materiale e di fabbricazione che possono sorgere.
Non sono possibili ulteriori reclami, di qualsiasi natura, diretta o indiretta, relativi a persone e/o materiali.
I prodotti Dexter non sono destinati ad un uso professionale.
In caso di problemi o difetti, consultare sempre il rivenditore Dexter.
Nella maggior parte dei casi, il rivenditore Dexter sare in grado di risolvere il problema o correggere il difetto.
Le riparazioni o la sostituzione dei pezzi non estenderanno il periodo di garanzia originale.
I difetti derivanti da un uso improprio o dall'usura non sono coperti alla garanzia.
Sono inclusi, tra l'altro, gli interrupttori, gli interrupttori di protezione e i motori, in caso di usura.
La richiesta di garanzia può essere evasa solo se:
- Prova della data di acquisito può essere fornita nelle formi di scontrino.
- Nessuna riparazione e / o sostituzione è stata effettuata da terzi.
- Il problema non è dovuto alla normale usura.
- L'utensile non è stato sopposto a un uso improprio (sovraccarico della macchina o montaggio di accessori non approvati).
- Gli interventi di manutenzione e riparazione richiesti sono stati eseguiti correttamente.
- Non ci sono state forzature, manipolazioni improprie, usi non autorizzati o incidenti.
- Non ci sono danni causati da influenze esterne o corpi estranei come sabbia o sassi.
- Non vi sono danni causati dall'inosservanza delle istruzioni di sicurezza e delle istruzioni per l'uso.
- Non vi è alcuna causa di forza maggiore da parte nostra.
- Non sono state utilizzati pezioni di ricambio non idonei o non prodotti da Dexter, che potrebbero essere la causa del deterioramento.
- L'utensile / la batteria / il caricabatterie sono stati in un ambiente umido (rugiada, pioggia, immersione in acqua,...).
- Si'allega una descrizione del reclamo.
Le clausole di garanzia si applicano in combinazione con le nostre condizioni di vendita e consegna.
Gli utensili difettosi da restituire a Dexter tramite un rivenditore Dexter saranno ritirati da Dexter a condizione che il prodotto sua correttamente imballato.
Se la mercie difettosaiene inviata direttamente a Dexter dal consumatore, Dexter potra occuparse solo se il consumatore paga le spese di spedizione.
I prodotti segnati con confezione non adeguata non saranno accettati da Dexter.
| N° | Descrizione | N° | Descrizione | N° | Descrizione |
| 1 | Mandrino | 17 | Perno laterale anello interno | 33 | Paraluce indicatore alimentazione |
| 2 | Manicotto di coppia 21+1 | 18 | Diapason N. 4 | 34 | Paraluce trasparente |
| 3 | Albero motore | 19 | Perno velocità variabile | 35 | Vite ST3*14 (tipò T) |
| 4 | Cuscinetto a sfere a scanalatura profonda | 20 | Telaio velocità variabile | 36 | Pezzo decorativo destro |
| 5 | Molla di coppia | 21 | Guarnizione grande | 37 | Carter |
| 6 | Filettatura interna | 22 | Vite M3X6 | 38 | Gruppo interrettore |
| 7 | Guarnizione manicotto di coppia | 23 | Coperchio estremità motore | 39 | Magnete |
| 8 | Carter scatola ingranaggi | 24 | Motore | 40 | Scheda metallica |
| 9 | Perno cilindrico | 25 | Coperchio posteriore | 41 | Pezzo decorativo sinistro |
| 10 | Sfera in acciaio | 26 | Asta di spinta | 42 | Freccia sinistra |
| 11 | O-ring | 27 | Pulsante regolazione velocità | 43 | Freccia destra |
| 12 | Guarnizione | 28 | Coperchio indicatore | 44 | Tubo termorestringente |
| 13 | Anello di sicurezza | 29 | Filo d'acciaio elastico N. 11 | 45 | Anello magnetico 9X5,2X12 |
| 14 | Assemblaggio polveri metalliche N. 40 | 30 | Molla pulsante regolazione velocità | 46 | Pacco batteria |
| 15 | Perno autobloccante | 31 | Molla pulsante regolazione velocità | 47 | Caricabatterie |
| 16 | Guarnizione | 32 | Freccia indicatore | | |
| N° | Descrizione | N° | Descrizione | N° | Descrizione |
| 1 | Mandrino | 17 | Guarnizione | 33 | Asta di spinta |
| 2 | Piastra di copertura manicotto di copbia | 18 | Carter posteriore scatola ingranaggi | 34 | Vite ST3*14 (tipò T) |
| 3 | Albero motore | 19 | Vite ST3*12 (tipò T) | 35 | Pezzo decorativo destro |
| 4 | Manicotto di copbia 21+1 | 20 | Perno laterale anello interno | 36 | Carter |
| 5 | Assemblaggio polveri metallurgiche N. 64 | 21 | Supporto commutatore | 37 | Gruppo interruttore |
| 6 | Filettatura interna | 22 | Guarnizione grande | 38 | Paraluce trasparenze |
| 7 | Molla manicotto di copbia (n. 10) | 23 | Coperchio estremità motore | 39 | Pezzo decorativo sinistro |
| 8 | Guarnizione manicotto di copbia | 24 | Vite M3X6 | 40 | Freccia sinistra |
| 9 | Cuscinetto a sfere a scanalatura profonda | 25 | Motore | 41 | Freccia destra |
| 10 | O-ring | 26 | Coperchio posteriore | 42 | Gancio per cintura No3 |
| 11 | Diapason N. 7 | 27 | Freccia indicatore | 43 | Vite M4X8 |
| 12 | Carter anteriore scatola ingranaggi | 28 | Pulsante regolazione velocità | 44 | Tubo termorestringente |
| 13 | Rullino di copbia | 29 | Filó d'acciaio elastico N. 10 | 45 | Anello magnetico |
| 14 | Sfera in acciaio | 30 | Molla pulsante regolazione velocità | 46 | Pacco batteria |
| 15 | Anello di sicurezza | 31 | Luce di funzionamento avanti e indietro | 47 | Caricabatterie |
| 16 | Perno autobloccante | 32 | Paraluce | | |
SKONIMH XPHSEH
To mnxavma npooipietai yia tnu eioaywn kai xalapwon biwv, kaibwc kai yi diaatpnon o Eilo kai metaal
Mny xnpaonoiote ta unxavnata, ta epyaia kai ta efapntma yia npoodetc ephiapouyec (Bne obnyie tou kataokveaot) n yia epyaies diaopoptiek c ano autc yia tic onoeix ovxdiaot.
Ipeie va npouvtai o ouotaoic yia to spanavo kal nve kafaiou katalphaidiou.
EIAKEZ IPOEIADONIOHZEIEAΦAENEIAZ
1/08nyiec aopaaeiai yia oic tic epyaoies
