300DS2.5 - Levigatrice DEXTER - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 300DS2.5 DEXTER

Manuale di Istruzioni
KZ PaindanahybHyckaynbHfI

Traduction de la version originale du mode d'emploi / Traduccion de las Instruetiones originales / Traducao das Instuacoes Originals / Traduzione delle instruzioni originali / MEtacpaon Tuvmpotouwovobnyow / Thumaczenie instrukcji oryinalnej / IpebeoD opmHnana Hnctpykun / Tyncka hckaynap / Peknad oprinhalhoi iInctpykui / Traducerea instrumenor origina/ Original Instructions

Grazie per aver acquistato quello prodotto. Vi raccomandiamo di leggere attendamente il manuale di installmente, utilizzo e manutenzione. Questo prodotto è stato progettato per offrirvi la massima soddisfazione.

Per ricevere assistenza, il personale del punto vendita è a sua disposizione.

Euyapiotoume yia tvny apopacuto tou npoiovtoc. zac oumubouevoume va diaaede npoeektica c obnyiec yekataoan, xponc kai ouvtipnonc. xediaaae auto to npoiov yia va acnpoepepi nipn kavonoinan.

Av xpeiaeote Bontheia, noaabaou kataotmuoc ano to onio ayopaoate to npoiov eivn thiaeon oac

Per ridurre il rischio di infortuni, leggere il manuale di istruzioni.

Conformeagli standard di sicurezza delle direttive europee applicabili.

Simbolo della circolazione del prodotto nel mercato degli stati dell'Unione Doganale.

Apparecchio di classe II - Doppio isolamento - Non richiede messa a terra.

Indica il rischio di infortuni o danni all'apparecchio in caso di mancata osservanza delle istruzioni fornite in questo manuale.

Indica il rischio di scossa elettrica.

Gli apparecchi elettrici o elettronici guasti o da smaltire devono essere portati presso gli apposti centri di raccolta e riciclaggio.

Scollegare immediatamente la spina dalla presa di corrente in caso di danni al cavo e durante le operazioni di manutenzione.

Indossare dispositivi di protezione per gli occhi.

Indossareuna maschera antipolvere.

Indossare disposittivi di protezione per le orecchie.

Indossare calzature di sicurezza.

Indossare guanti di protezione.

Marchio di conformità del prodotto alle normative tecniche ukraine applicabili.

INDICE

1. Destinazione d'uso della levigatrice a fogli
2. Avvertenze di sicurezza
3. Description
4. Specifiche tecniche
5. Operazioni preliminari

6. Utilizzo

7. Manutenzione

8. Risoluzione dei problemi

9. Protezione ambientale

10. Garanzia

11. Dichiarazione di conformità CE originale

1. DESTINAZIONE D'USO DELLA LEVIGATRICE A DELTA

Questo apparecchio è progettato per la levigatura su legno, superfici verniciate, plastica e metallo morbidi. Non utilizzato gli accessori di questo apparecchio per scopi diversi da quelli per cui sono previsti. Tutte le altre applicazioni sono espressamente vietate.

2. AVVERTENZE DI SICUREZZA

AVVERTENZE DI SICUREZZA COMUNI A TUTTI GLI UTENSILI ELETTRICI

AVVERTENZA! Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite insieme a questo utensile elettrico.

Il mancato rispetto delle istruzioni sotto riportate comprata il rischio di scossa elettrica, incendio e/o gravi infortuni.

CONSERVARE TUTTE LE AVVERTENZE E LE ISTRUZIONI PER FUTURO RIFERIMENTO.

Il termine "utensile elettrico" utilizzato nelle avventenze indica un utensile elettrico alimentatotramite rete elettrica (con cavo) o batterie (senza cavo).

1. SICUREZZA DELL'AREA DI LAVORO

a) Mantenere l'area di lavoro pulita e bene illuminata. Il disordine e la scarsa illuminazione favoriscono gli incidenti.
b) Non usare gli utensili elettrici in atmossere esplovec, ad esempio in presenza di liquidi, gas o polveri inflammabili. Gli utensili elettrici creano scintille che possono incendiare polveri o fumi.
c) Durante l'uso dell'utensile elettrico, tenere a distanza i bambini e le persone presenti.

Le disturazioni possono far perdere il controllo dell'apparecchio.

2. SICUREZZA ELETTRICA

a) Le spine degli utensili elettrici devono essere adatte al tipo di presa. Non modificare la spina in alcun modo. Non usare adattatori con gli utensili elettrici dotati di messa a terra (collegati a massa). L'uso di spine originali corrispondenti al tipo di presa riduce il rischio di scossa elettrica.
b) Evitare il contatto del corpo con superfici collegate a terra come tubi, radiatori, fornelli elettrici e frigoriferi. Il rischio di scossa elettrica aumento se il proprio corpo è collegato a terra.

2.AVVERTENZE DI SICUREZZA

c) Non esporre gli utensili elettrici a pioggia o umidità. L'infiltrazione di acqua all'interno di un utensile elettrico augmente il rischio di scossa elettrica.
d) Non danneggiare il cavo di alimentazione Non usare il cavo per trasportare, tirare o scollegare l'utensile elettrico alla presa di corrente. Tenere il cavo al riparo da calore, olio, bordi taglienti o parti in movimento. La presenza di cavi danneggiati o aggrovigliati aumento il rischio di scossa elettrica.
e) Durante l'uso di un utensile elettrico all'aperto, utilizzare una prolonga idonea per usi esterni. L'uso di un cavo idoneo riduce il rischio di scossa elettrica.
f) Se è necessario lavorare in un luogo umido, utilizzare un circuito elettrico dotato di interrottore differenziale (RCD). L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

3. SICUREZZA PERSONALE

a) Durante l'uso di un utensile elettrico, prestare sempre la massima attenzione e utilizzare il buon senso. Non usare un utensile elettrico se si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Anche un solo momento di disattenzione durante l'uso dell'utensile elettrico comporta il rischio di lesioni gravi.
b) Indossare dispositivi di protezione individuale. Indossare sempre occhiali di protezione. I dispositivi di protezione individuali come maschere antipolverre, calzature antiscivolo, caschi e cuffie per le orecchie, se utilizzati quando le circostanze lo richiedono, riducono il rischio di infortuni.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sa in posizione di spegnimento prima di sollevare, trasportare o collegare l'utensile elettrico alla presa di corrente e/o alla batteria. Per ridurre il rischio di incidenti, non trasportare gli utensili elettrici tenendo le dit a sull'interruttore e non collegarli alla presa di corrente se l'interruttore è in posizione di accensione.
d) Rimuovere eventuali chiavi di regolazione o avvitamento prima di accendere l'utensile elettrico. Una chiave di serraggio rimasta inserta in un elemento mobile dell'utensile elettrico può provocare infortuni.
e) Non sbilanciarsi o sporgersi Mantenere sempre un buon equilibrio evitando positizioni instabili. Ciò assicura un miglior controllo dell'utensile elettrico in situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare indumenti ampi o gioielli. Tenere capelli, indumenti e quanti lontani dalle parti in movimento. Indumenti ampi, gioielli e capelli lunghi possono impigliarsi nelle parti in movimento.

2.AVVERTENZE DI SICUREZZA

g) Se sono disponibili dei dispositivi per l'estrazione e la raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. L'uso di tali dispositi cui po ridurre i rischi derivanti alla polvere.
h) Non lasciare che la familiarità con l'apparecchio (derivata da un uso Frequente) abbassi il livello diattenzione. Anche una minima restrazione può causare gravi infortuni.

4. USO E MANUTENZIONE DELL'UTENSILE ELETTRICO

a) Non forzare l'utensile elettrico. Utilizzare l'utensile più adatto al lavoro da svolgere. L'utensile elettrico è più sicuro ed efficace seutilizzato alla velocità per la quale è stato progettato.
b) Non usare l'utensile elettrico se l'interruttore non funziona correttamente Gli utensili elettrici che non possono essere accesi e spenti correttamente sono pericolosi e devono essere riparati.
c) Scollegare l'utensile elettrico alla presa di corrente e/o dal gruppo batteria prima di regolarlo, riporlo o sostituire gli accessori. Tali misure preventive riducono il rischio di avvio accidentale dell'utensile elettrico.
d) Riporre gli utensili elettrici fuori alla portata dei bambini e non permetterne l'uso a persona che non hanno familiarità con l'apparecchio o con queste istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persona non competenti.
e) Mantenere gli utensili elettrici e gli accessori in buono stato. Verificare che le parti mobili non siano disallinate o piegate, che i componenti non siano danneggiati e che non siano presenti altri problemi che potrebbero pregiudicare il correto funzionamento dell'utensile elettrico. Se l'utensile elettrico è danneggiato, farlo riparare prima di utilizzato nuovamente. Molti incidenti sono provocati da utensili elettrici in cattive condizioni.
f) Mantenere gli utensili di taglio puliti e affiliati. Gli utensili di taglio mantenuti puliti e affiliati hanno meno probabilità di subire malfunzionamenti e sono più facile da controlling.
g) Usare l'utensile elettrico, gli accessori, le punte ecc. conformmente a queste istruzioni, tenendo conto delle condizioni dell'area di lavoro e del tipo di lavoro da svolgere. L'uso dell'utensile elettrico per operazioni diverse da quella per cui è progettato più comportare situazioni di pericolò.

2.AVVERTENZE DI SICUREZZA

h) Tenere le impugnature e le superfici di presa asciutte, pulite e prive di olio o grasso.

Impugnature e superfici di presa scivolose non garantiscono l'uso sicuro e il controllo dell'utensile in situazioni impreviste.

1. RIPARAZIONI

a) Affidare la riparazione dell'utensile elettrico a personale qualificato eutilizzare esclusivamente parti di ricambio identiche. Ciò garantisce la sicurezza dell'utensile elettrico.

AVVERTENZE DI SICUREZZA SPECIFICHE PER LEVIGATRICI

• AVVERTENZA! Il contatto o l'inalazione di polveri dannose/tossiche derivanti alla levigatura legni e metalli verniciati cui lo rischio la salute dell'opereatore e degli astanti. Adottare adequate misure di protezione alla polvere, tra cui le seguenti.
• Tutte le persone che accedono all'area di lavoro devono indossare una maschera omologata e appositamente progettata per la protezione da polveri dannose/tossiche,或者其他 utilizzare ilsystema di estrazione della polvere e mantenenerilel'area ben ventilata.
• I bambini e le donne in gravidanza non devono entrare nell'area di lavoro.
• Non mangiare, bere o fumare nell'area di lavoro. - Qualsiasi edificio costruito prima del 1960 potrebbe avere superfici in legno o metallo dipinte con vernice contente piombo. Se si sospetta che il pezzo da lavorare contenga piombo, rivolgersi a un esperto.
• Alcuni tipi di legno e di prodotti in legno, ad esempio MDF (fibra di legno a media densità) possono produrre polveri dannose per la salute. Oltre all'uso di un sistema di estrazione della polvere, si raccomanda di indossareanche una maschera facciale con filtri sostituibili omologata.
• Quando si usa la levigatrice sul metallo, tenere presente che le scintille possono incendiare la polvere nel systema di estrazione o nell'aspirapolvere.
• Questa levigatrice è progettata per essere utilizzata con due mani. Assumere una posizione stabile e assicurarsi che il cavo di alimentazione non entri a contatto con l'apparecchio e che non possa impigliari in altri oggetti impedendo il completamento della levigatura.
• Prima di iniziare la levigatura, assicurarsi di aver rimioso dal pezzo da lavorare eventuali chiodi o viti.
• L'apparecchio non è adatto per la levigatura ad acqua, ma esclusivamente per la levigatura a secco.

2.AVVERTENZE DI SICUREZZA

• Se possibile, bloccare i peszii piccoli per evitare che si spostino durante il lavoro.
• Non forzare la levigatrice, lasciare che l'utensile esegua il lavoro alla propria velocità. Una pressione eccessiva comporta il rischio di sovraccarico e il rallentamento del motore, rendendo la levigatura ineffiente e danneggiano il motore.
• Non continuare ad usare carta abrasiva usurata, rovinata occessivamente sporca.
• Non toccare la carta abrasiva quando è in movimento.
• Indossare dispositivi di protezione per le orecchie.

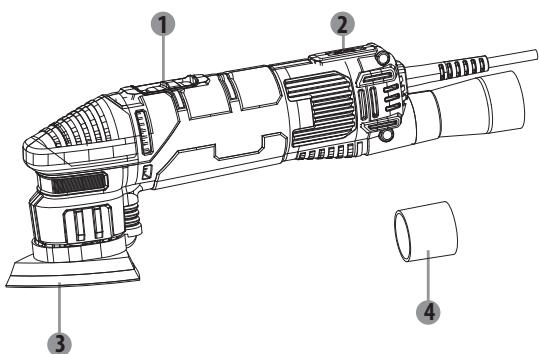

3. DESCRIZIONE

1 Interruttore di avvio/ arresto
2 Selettore della velocità
Piastra base di levigatura
4 Tubo di estrazione della polvere

4. SPECIFICTE TECNICHE

Designazione	Levigatrice a delta 300DS2.5
Tensione nominale	230-240V~ 50Hz
Potenza nominale	300W
Velocità a vuoto	6000-11000 /min
Base di levigatura	93x93x93mm
Livello di pressione sonora LpA	82 dB(A) (KpA=3dB(A))
Livello di potenza sonora LwA	93 dB(A) (KwA=3dB(A))
Valore di emissione delle vibrazioni ah	11,92 m/s2(K=1,5m/s2)

NOTE:

• Il valore totale dichiarato delle vibrazioni è stato misurato con un tipo di valutazione standard e più essere utilizzato per confrontare l'apparecchio con altri prodotti analoghi.
• Il valore totale di vibrazioni indicato può essere utilizzato anche per una valutazione preliminare dei livelli di esposizione.

AVVERTENZA!

• L'emissione di vibrazioni durante l'uso effettivo dell'apparecchio cui si sono rispetto ai valori dichiarati in base alla modalità d'uso dell'apparecchio.
• Adottare adequate misure di sicurezza per proteggere l'operaatore in base alla stima dell'esposizione nelle condizioni reali di utilizzo (tenendo in considerazione tutte le fasi del ciclo di utilizzo: tempo di arresto, di funzionamento a vuoto e di funzionamento). A seconda della modalità d'uso effettivo dell'utensile, il valore delle vibrazioni può differire dal valoro totale dichiarato. Adottare adequate misure per proteggersi dall'esposizione alle vibrazioni. Tenere in considerazione tutte le fasi del ciclo di utilizzo, inclusi i periodi in cui l'utensile funziona a vuoto o è spento. Esempi di misure cautelative: manutenzione periodica dell'apparecchio e degli accessori di taglio, mantenimento al caldo delle mani, pause regolari e adeguata pianificazione delle fasi di lavorazione.

AVVERTENZA! Scollegare l'apparecchio alla presa di corrente prima di regolarlo.

Installazione/sostituzione della carta abrasiva

Assicurarsi sempre che l'apparecchio sa spento e scollegato alla presa di corrente prima di eseguire qualsiasi regolazione.

1. Selezionare la carta abrasiva adatta.
2. Rimuovere eventuale polvere o residui dal velcro della base.
3. Per fissare la carta abrasiva con velcro, allineare i fori della carta abrasiva con i fori della base della levigatrice e premere a fondo.
4. Per rimuovere la carta abrasiva, strapparla alla base.

AVVERTENZA! Non usare la levigatrice con carta abrasiva eccessamente usurata o danneggiata.

AVVERTENZA! Non usare lo stesso tipo di carta abrasiva per legno e metallo. Le particelle di metallo possono rimanere incastrate nella abrasiva e graffiti le superfici in legno.

AVVERTENZA! Pulire regolarmente le aperture di ventilazione dell'apparecchio. La ventola del motore attirera la polvere nso dell'apparecchio, e un accumulo eccessivo di metallo polverizzato ta pericoli elettrici.

Installatione del tubo di estrazione della polvere

AVVERTENZA! Collegare sempre il tubo di estrazione della polvere durante la levigatura.

Selezione della velocità

La velocità di oscillazione può essere regolata (anche durante l'uso) tramite il selettore della velocità. Ruotare il selettore della velocità per selezionare la velocità desiderata. La velocità ideale dipende dal materiale e deve essere determinata effettando un test pratico.

Posizione 1: lento; posizione 6: veloc

Avvio e arresto

Tenere saldamente l'utensile per controllare il movimento a torsione.

Per prolongare la durata di vita dell'apparecchio, non sovraccarico.

AVVERTENZA! Prima di collegare l'utensile alla rete elettrica, assicurarsi che l'interruttore a grilletto funzioni correttamente.

Per avviare l'apparecchio, spostare l'interruttore in avanti. Per arrestarlo, spostare l'interruttore all'indietro.

Levigatura

La levigatrice può essere usata per la maggior parte degli interventi su materiali quali legno, plastica, metallo e superfici verniciate.

AVVERTENZA! Non utilisezare la levigatrice sul gesso.

Indossare occhiali di sicurezza e maschera antipolvere.

Se possibile, bloccare i pezzi piccoli su cui lavorare per evitare che si spostino durante il lavoro. Abbassare la levigatrice sulla superficie da lavorare senza esercitare pressione, quando accenderla. Spostare la levigatrice lentamente sulla superficie da lavorare con movimenti circulari o curvi e con una pressione moderata e uniforme.

Se dopo la levigatura permangono graffi sulla superficie, provare una delle seguenti soluzioni:

• Usare una grana più grossa e levigare i segni prima di ricominciare con la carta originariamente scelta, oppure
• Usare un foglio di carta nuovo della stessa grana per eliminare i segni non desiderati prima di passare a una grana più fine e completare il lavoro.

7. MANUTENZIONE

Scollegare sempre l'apparecchio alla presa di corrente prima di qualsiasi operazione di regolazione o manutenzione. Per motivi di sicurezza, se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore o da un nte incaricato.

Se il cavo di alimentazione subisce danni, scollegarlo immediatamente alla presa di corrente.

Non esporre I'utensile alla pioggia.

Le spazzole di carbone devono essere sostuite da un technician specializzato (sostituire entrambé le spazzole contemporaneamente).

Pulizia

Evitare l'uso di solventi durante la pulizia delle parti in plastica. I normali solventi commerciali, se utilizzati per pulire l'apparecchio, sono danneggiare la maggior parte dei componenti in plastica. Per rimuovere lo sporco, la polvere di carbone, ecc. utilizzato un panno pulito.

Lubrificazione

Tutti i meccanismi di quello utensile sono lubricificati a vita, in condizioni d'uso normale. Non sono quando necessarie ulteriori lubricazioni.

8. RISOLUZIONE DEI PROBLEMI

I malfunzionamenti sono spesso dovuti a cause che l'operatore più correggere da solo. Ispezionare il prodotto come descripto in questa sezione. In molti casi il problema più essere correto rapidamente.

AVVERTENZA! Effettuare esclusivamente le operazioni descripte in queste istruzioni. Se l'utente non è in grado di correggere il ma, ulteriori operazioni di ispezione, manutenzione e riparazione o essere effettuate da un centro di assistenza autorizzato o da un o qualificato.

8. RISOLUZIONE DEI PROBLEMI

Problema	Possible causa	Soluzione
L'apparecchio non si avvia.	L'apparecchio non è collegato all'alimentazione.	Collegare l'apparecchio all'alimentazione.
	Il cavo di alimentazione o la spina sono difettosi.	Fare controllare l'apparecchio da un elettricista.
	Altri problemi elettrici dell'apparecchio.	Fare controllare l'apparecchio da un elettricista.
L'apparecchio non raggiunge la piena potenza.	La prolonga elettrica non è adatta all'uso con quello apparecchio.	Utilizzare una prolonga adatta.
	La tensione della fonte di alimentazione (ad es. il generatore) è insufficiente.	Collegare l'apparecchio a un'altra fonte di alimentazione.
	Le aperture di ventilationazione sono ostruite.	Pulire le aperture di ventilationazione.
Risultati insolddisfacenti.	La carta abrasiva è usurata.	Sostituirlo.
	La carta abrasiva non è adatta al materiale.	Utilizzato una carta abrasiva adatta.

9. PROTEZIONE AMBIENTALE

I prodotti elettrici non devono essere smaltiti insieme ai rifiuti domestici. Riciclari的压力, presso gli appositi centri di smaltimento previsti a questo scopo. Per maggiori informazioni, rivolgersi alle autorità comunali o al proprio rivenditore.

La presenza di sostanze pericolose nei dispositivi elettrici ed elettronici cui produce effetti potenzialmente negativi sull'ambiente e sulla salute umana.

Per smaltire l'apparecchio, èanche possibile riportarlo al negozio (o al rivenditore Dexter Power).

10. GARANZIA

1. I prodotti Dexter Power sono progettati con i più alto standard per il Fai da Te. Dexter Power offre una garanzia di 36 mesi alla data di acquisito di questa levigatrice a delta (modello n. 300DS2.5). La garanzia si applica a tutti gli eventuali difetti di materiali e fabbricazione. Non sono possibili ulteriori reclami, di alcuna natura, diretti o indiretti, relativi a persona e/o materiali. I prodotti Dexter Power non sono destinati all'uso professionale.
2. In caso di problema o difetto, consultare prima il rivenditore Dexter Power. Nella maggior parte dei casi il rivenditore Dexter Power sare in grado di risolvere il problema o correggere il difetto.
3. Le riparazioni e la sostituzione dei pezzi non estendono il periodo di garanzia originale.
4. I difetti derivanti da uso improprio o usura non sono coperti alla garanzia. La presente clausola si riferisce ancagli interruttori di alimentazione,agli interruttori e ai motori del circuito di protezione, in caso di usura.

5. La richiesta di garanzia è valida solo se:

6. viene fornita la prova della data di acquisito sotto forma di ricevuta;
   non sono state effettuate riparazioni/sostituzioni da parte di terzi;

7. l'utensile non è stato usato in modo improprio (sovraccarico della macchina o inserimento di accessori non approvati);
   non vengono rilevati danni causati da agenti o corpi esterni come sabbia o sassi;
8. non risultano danni provocati dal mancato rispetto delle istruzioni di sicurezza e delle istruzioni d'uso.
   non sussistono cause di forza maggiore da parte del costruttore;

9. la descrizione del reclamo è allegata. Le clausole della garanzia sono parte integrante

10. delle nostre condizioni di vendita e segna.

11. Gli utensili difettosi possono essere restituiti a Dexter Power tramite un suo rivenditore perché correttamente imballati. Se il consumatore invia gli utensili difettosi direttamente a Dexter Power, Dexter Power potr è ispezionarli solo se il consumatore si fa carico dei costi di spedizione.
12. I prodotti consignati con confezione non adeguata non saranno accetti da Dexter Power.

11. DICHIARAZIONE DI CONFORMITA CE

ADEO Services

135 rue Sadi Carnot

CS 00001

59790 Ronchin - Francia

dichiara che il prodotto:

LEVIGATRICE A DELTA 300 W

Modello: 300DS2.5

soddisfa i requisiti fissati dalle seguenti direttive, regolamenti e standard:

Direttiva Macchine 2006/42/EC

Direttiva Compatibilità elettromagnetica 2014/30/UE

Direttiva RoHS 2011/65/UE

modificata dalladirettiva (EU) 2015/863

e conforme alle norme:

EN 62841-1:2015; EN 62841-2-4:2014

EN 55014-1:2017; EN55014-2:2015

EN 61000-3-2:2014; EN 61000-3-3:2013

IEC 62321-1:2013; IEC 62321-2:2013

IEC 62321-3-1:2013; IEC 62321-4:2013+AMD1:2017 CSV

N. lotto: fare riferimento al retro della copertina

Ultimi due numero del marchio CE applicati: 19

Eric LEMOINE

Direttore internazionale qualità progettto

ADEO Services 135 Rue Carnot - CS 00001 59790 RONCHIN - Francia

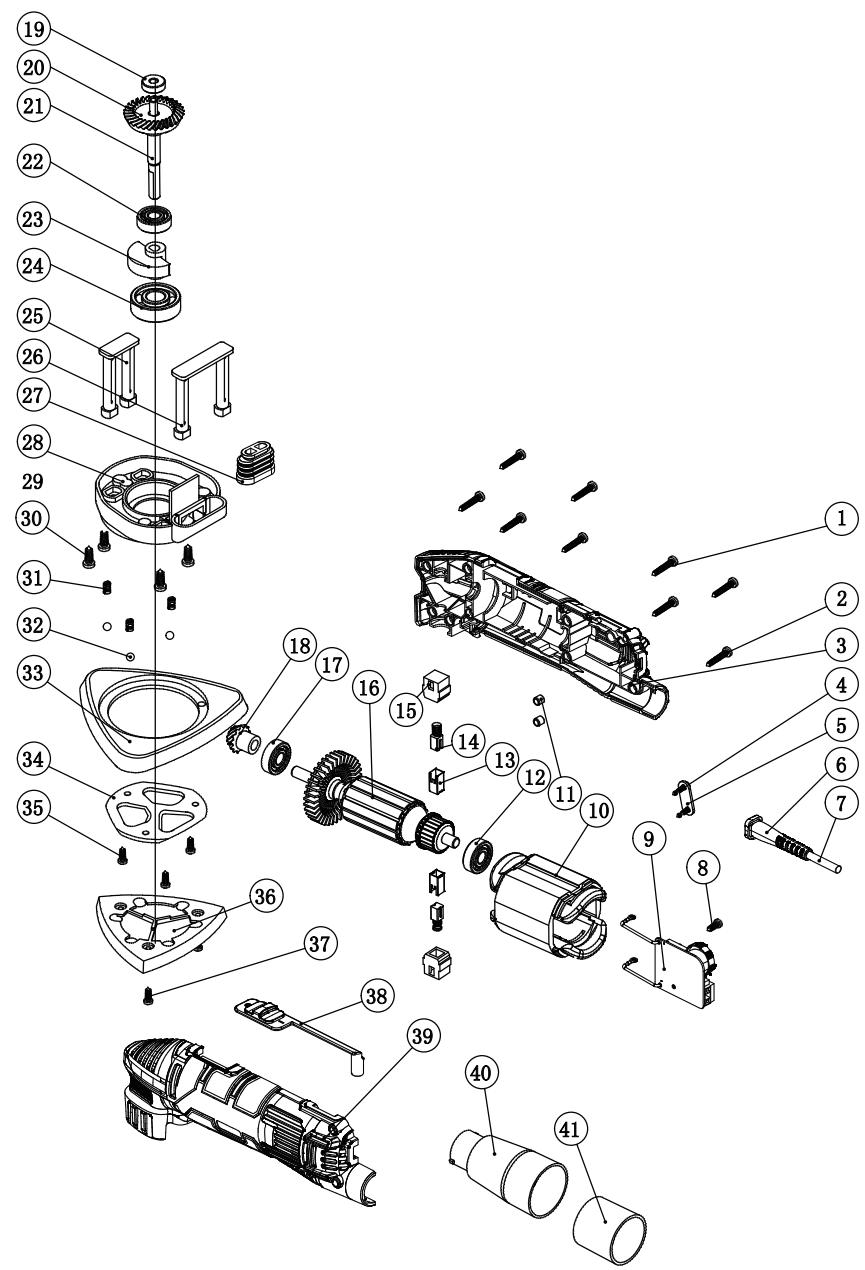

VISTA DETTAGLIATA

ΣYMB0ΛA

Ipokeiévou va ei e o kivduoc tpaumatioou, o xnpntnc npenei va diabaoei to exyepidio odnyiw.
