MANUALE UTENTE LOOK IV SELECTION 1011-04 MELITTA

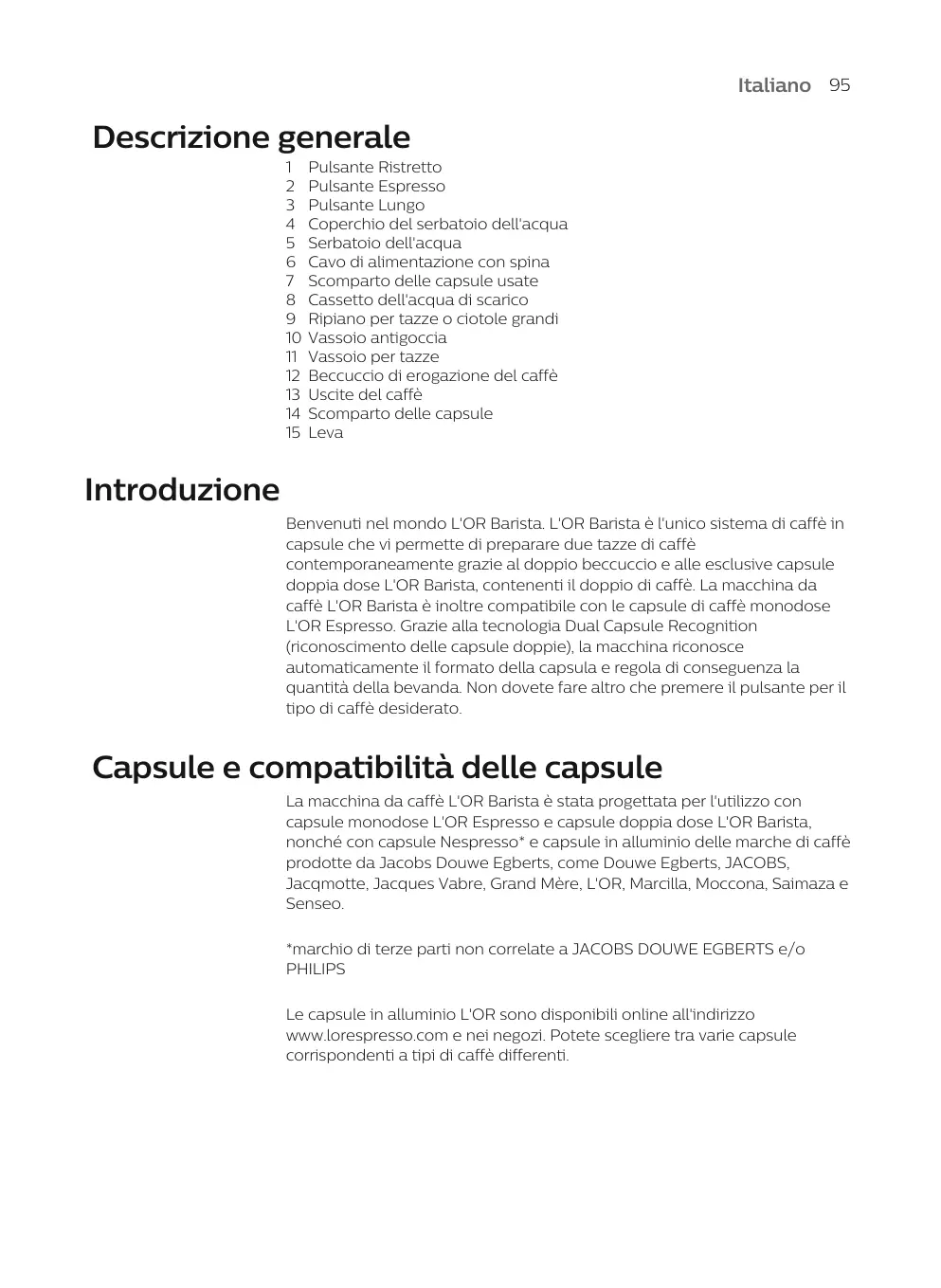

Italiano 95 Descrizione generale 1 Pulsante Ristretto 2 Pulsante Espresso 3 Pulsante Lungo 4 Coperchio del serbatoio dell'acqua 5 Serbatoio dell'acqua 6 Cavo di alimentazione con spina

7. Scomparto delle capsule usate

8 Cassetto dell'acqua di scarico 9 Ripiano per tazze o ciotole grandi 10 Vassoio antigoccia 11 Vassoio per tazze 12 Beccuccio di erogazione del caffè 13 Uscite del caffè 14 Scomparto delle capsule 15 Leva Introduzione Benvenuti nel mondo L'OR Barista, L'OR Barista é l'unico sistema di caffè in capsule che vi permette di preparare due tazze di caffë contemporaneamente grazie al doppio beccuccio e alle esclusive capsule doppia dose L'OR Barista, contenenti il doppio di café. La macchina da caffé L'OR Barista à inoltre compatibile con le capsule di caffè monodose L'OR Espresso. Grazie alla tecnologia Dual Capsule Recognition {riconoscimento delle capsule doppie), la macchina riconosce automaticamente il formato della capsula e regola di conseguenza la quantità della bevanda. Non dovete fare altro che premere il pulsante per il tipo di caffè desiderato Capsule e compatibilità delle capsule La macchina da caffè L'OR Barista & stata progettata per l'utilizzo con capsule monodose L'OR Espresso e capsule doppia dose L'OR Barista, nonché con capsule Nespresso” e capsule in alluminio delle marche di caffè prodotte da Jacobs Douwe Egberts, come Douwe Egberts, JACOBS, Jacamotte, Jacques Vabre, Grand Mère, L'OR, Marcilla, Moccona, Saimaza e Senseo. *marchio di terze parti non correlate a JACOBS DOUWE EGBERTS e/o PHILIPS Le capsule in alluminio L'OR sono disponibili online all'indirizzo www lorespresso.com e nei negozi. Potete scegliere tra varie capsule corrispondenti a tipi di caffé differenti

9% Italiano Avvio diretto e spegnimento automatico La funzione di awvio diretto vi consente di erogare il caffé che desiderate con la sola pressione di un pulsante. Una volta preparato il café, la macchina si spegne automaticamente per risparmiare energia. Predisposizione del dispositivo Al primo utilizzo, rimuovete tutti i materiali di imballaggio dalla macchina. Quando utilizzate la macchina per la prima volta o dopo che à rimasta inutilizzata per 1 o più giorni, eseguite le seguenti operazioni

1. Estraete il serbatoio dell'acqua dalla macchina

2 Sciacquate e riempite il serbatoio dell'acqua sotto l'acqua corrente. Reinserite il serbatoio dell'acqua nella macchina. 3 Posizionate un recipiente sotto il beccuccio di erogazione del café. Non inserite una capsula e assicuratevi che la leva sia chiusa Nota: Potete rimuovere il vassoio antigoccia per creare spazio sufficiente per posizionare una ciotola sotto il beccuccio di erogazione del caf / 4 Premeteil pulsante Lungo.

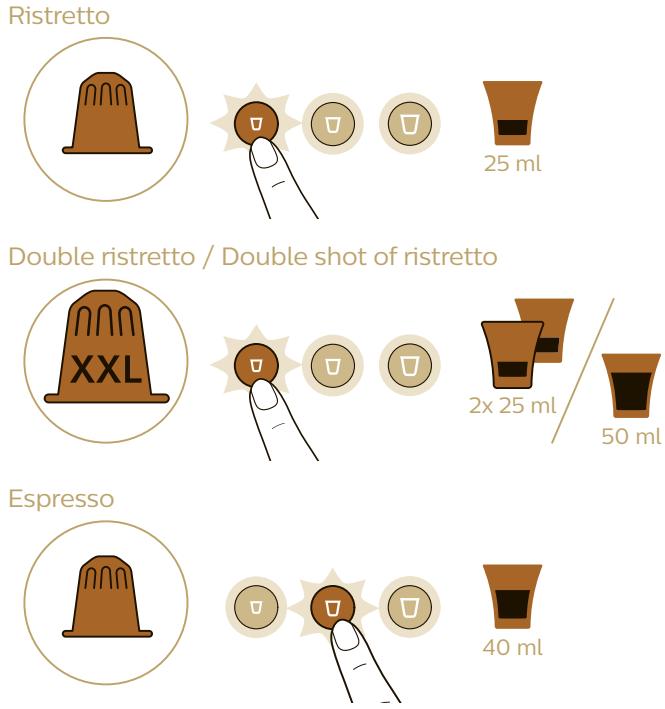

Italiano 97 5 La macchina si riscalda in circa 25 secondi e inizia il risciacquo. L'acqua score dal beccuccio di erogazione del café nella ciotola finché il circuito dell'acqua interno non si à svuotato. Nota: quando il circuito interno dell'acqua & vuoto, la macchina emette un ronzio. Quando la macchina eroga acqua, il ronzio emesso à meno forte. Si tratta di un fenomeno del tutto normale: © © O: 6 Svuotateil vassoio antigoccia e il cassetto dell'acqua di scarico. 7 La macchina ora & pronta all'uso: Preparazione del caffè Bevande e capsule Bevande Grazie alla tecnologia Dual Capsule Recognition, la macchina riconosce automaticamente il formato della capsula e regola di conseguenza la quantità della bevanda. Non dovete fare altro che premere il pulsante per il tipo di caffè desiderato. Ristretto 0 © Y 25m Double ristretto / Double shot of ristretto 00 Wu 50 ml Espresso 40 ml

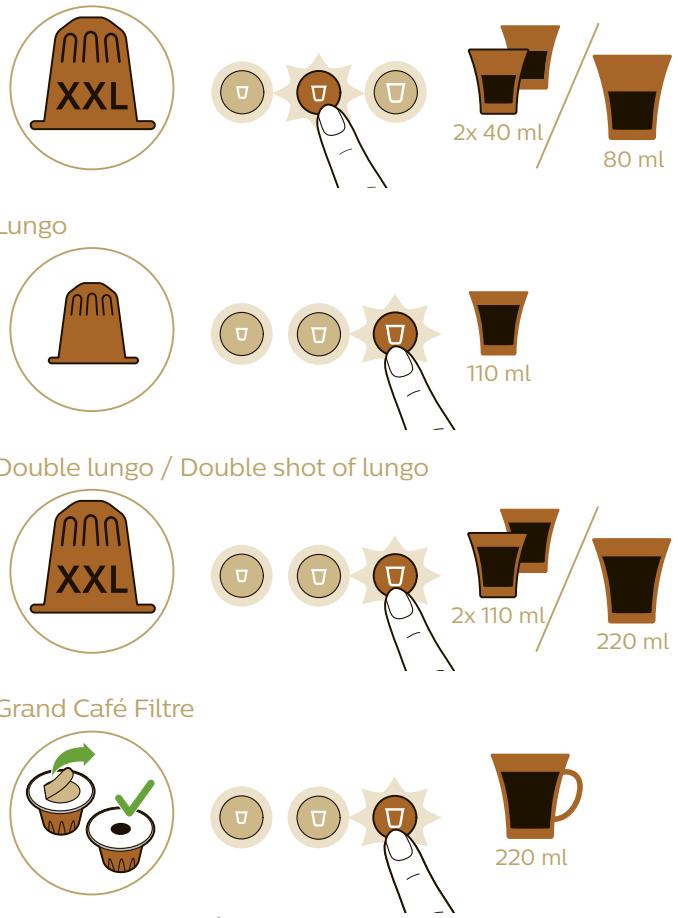

80 mt Lungo 110 ml Double lungo / Double shot of lungo 2x 110 | 220 ml Grand Café Filtre 8 220 ml Preparazione del caffè : 1 Per un solo caffè, posizionate una tazza sotto il beccuccio di erogazione del caffè

Italiano 99 2 Per due caffè, posizionate due tazze sotto il beccuccio di erogazione del caffè. Per un café lungo. un caffè doppio o un Grand Café Filtre, imuovete il ripiano appoggiatazze e il vassoio antigoccia, posizionate il ripiano appoggiatazze sul vassoio antigoccia inferiore e ponete una tazza grande sul ripiano appoggiatazze sotto il beccuccio di erogazione del caffè. 4 Alzate la leva.

5. Inserite una capsula.

—_ Per una sola tazza di caffè, inserite una capsula monodose L'OR Espresso. — Per due tazze di café o un caffè doppio, inserite una capsula doppia dose L'OR Barista

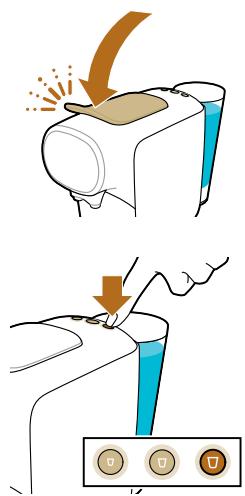

100 Italiano 6 Chiudete la leva spingendola verso il basso Avvertenza: evitate di inserire Le dita nello scomparto di erogazione quando chiudete la leva per evitare lesioni. All'interno della leva à presente un perforatore affilato invisibile. / 7. Premete il pulsante relativo al tipo di caffè che desiderate. IL pulsante si accende e la macchina inizia a riscaldarsi. AL termine del processo di riscaldamento, la macchina inizia a erogare il caffè desiderato. Attenzione: non alzate la leva finché il processo di erogazione non è terminato. L'erogazione à terminata quando le spie smettono di | lampeggiare e dal beccuccio di erogazione non esce più caffè. 8 Altermine del processo di erogazione, la macchina si spegne automaticamente per risparmiare energia. Preparazione di Grand Café Filtre 1 Rimuovete completamente il sigillo dalla capsula. 2 Alzate la leva e inserite la capsula. 3 Chiudete la leva.

Italiano 101 4 Rimuovete il vassoio antigoccia dal ripiano appoggiatazze. Mettete da parte il vassoio antigoccia e posizionate il ripiano appoggiatazze sul vassoio antigoccia inferior.

5. Ponete una tazza grande sul ripiano appoggiatazze sotto il beccuccio di

erogazione del caffë / 6 Premeteil pulsante Lungo per awviare il processo di erogazione. Personalizzazione della bevanda: programmate il volume della bevanda Ogni pulsante del caffè è stato programmato per erogare il caffè nella quantità ideale. Tuttavia potete personalizzare il volume delle bevande secondo le vostre preferenze, in una gamma di impostazioni che garantiscono un caffè della migliore qualità.

102 Italiano 1 volumi per le capsule normali e XXL vengono regolati separatamente 1 Riempite il serbatoio dell'acqua 2 Inserite una capsula e chiudete la leva - Se desiderate regolare il volume per le capsule normal, inserite una capsula per espresso monodose L'OR - Se desiderate regolare il volume per una capsula XXL, inserite una capsula doppia dose L'OR Barista. 3 Tenete premuto per 4 secondi il pulsante del caffè del quale desiderate regolare il volume finché il pulsante non lampeggia rapidamente. Quindi ilasciate il pulsante. La macchina inizia a erogare il caffè. 4 Quando la tazza contiene il volume desiderato, premete nuovamente lo stesso pulsante. IL pulsante mostra un flash di luce per indicare che il nuovo volume è stato memorizzato. Nota: se premete il pulsante del caffé troppo presto, la macchina programmerà il volume minimo indicato nella tabella sopra. Se non premete il pulsante del caffè, la macchina programmerà il volume massimo indicato nella tabella: Reimpostazione del volume della bevanda Per ripristinare le impostazioni di fabbrica dei volumi delle bevande 1 Tenete premuti contemporaneamente i pulsanti Ristretto, Espresso e Lungo finché non lampeggiano rapidamente per indicare che la macchina à stata riportata alle impostazioni di fabbrica:

Italiano 103 Pulizia e manutenzione Pulizia del cassetto delle capsule usate e del cassetto dell'acqua di scarico Controllate regolarmente lo scomparto delle capsule usate e il cassetto dell'acqua di scarico. Nota: per un'igiene ottimale, sollevate la leva dopo l'uso in modo che l'ultima capsula utilizzata cada nello scomparto delle capsule usate.

1. Estraete il cassetto dell'acqua di scarico e lo scomparto delle capsule

dalla macchina. 2 Rimuovete il vassoio antigoccia. 3 Sciacquate il vassoio antigoccia e il vassoio per le tazze sotto l'acqua corrente o lavateli in lavastoviglie 4 Sollevate lo scomparto delle capsule usate dal cassetto dell'acqua di scarico e svuotatelo. Attenzione: prestate attenzione quando rimuovete lo scomparto delle capsule usate. Le capsule sono ancora calde subito dopo l'erogazione.

104 Italiano 5 Sciacquate il cassetto dell'acqua di scarico e lo scomparto delle capsule usate sotto l'acqua corrente. Potete pulire tutte queste parti anche in lavastoviglie. 6 Dopo la pulizia, posizionate Lo scomparto delle capsule usate sul cassetto dell'acqua di scarico.

7. Fate scorrere il cassetto dell'acqua di scarico con lo scomparto delle

capsule usate nella macchina 8 Reinserite il vassoio antigoccia nel vassoio antigoccia inferiore. Posizionate il vassoio per tazze sul vassoio antigoccia. Pulizia di altre parti della macchina 1 Pulite la parte esterna della macchina con un panno morbido inumidito Attenzione: non usate prodotti o sostanze abrasive o detergenti aggressivi, come benzina o acetone, per pulire la macchina. Avvertenza: evitate di inserire Le dita nello scomparto delle capsule per evitare Lesioni. All'interno della leva à presente un perforatore invisibile. 2 Puliteil serbatoio dell'acqua sciacquandolo sotto l'acqua corrente calda Nota: Il serbatoio dell'acqua non è lavabile in lavastoviglie. Nota: sciacquate il serbatoio dell'acqua e riempitelo con acqua corrente ogni 24 ore. 3 Estraete il beccuccio di erogazione del caffè dalla macchina. 4 Sciacquate il beccuccio di erogazione del caffé sotto l'acqua corrente calda.

Italiano 105 5_ Per pulire a fondo il beccuccio di erogazione del caffé, aprite il coperchio. 6 Sciacquate il beccuccio di erogazione del caffé sotto l'acqua corrente calda. Potete anche pulirlo in lavastoviglie. Pulizia del circuito del caffè Pulite il circuito del caffë ogni settimana per ottenere un caffé di qualità e gusto ottimali

1. Posizionate una tazza sotto il beccuccio di erogazione del caffè

2 Sollevate la leva in modo che l'ultima capsula utilizzata cada nello scomparto delle capsule usate. 3 Noninserite una nuova capsula e chiudete la leva.

4 Premete il pulsante Lungo

5. Quando la macchina non eroga più acqua, svuotate la tazza

6 Aprite la leva e ripetete i passaggi da 3 a 5 per garantire un'adeguata pulizia del circuito del caffè 7 Svuotate il cassetto dell'acqua di scarico La macchina ora & pronta all'uso: Rimozione del calcare Quando eseguire la pulizia anticalcare — Eseguite la pulizia anticalcare della macchina quando i pulsanti Ristretto e Lungo lampeggiano rapidamente più volte dopo l'erogazione. La procedura di rimozione del calcare richiede circa 40 minuti e consiste di un ciclo di pulizia anticalcare e di un ciclo di risciacquo. Non interrompete la procedura di rimozione del calcare Perché à necessario effettuarla? La pulizia anticalcare & essenziale per i seguenti motivi —_ Si assicura una maggiore durata della macchina da caffè L'OR Barista — Si garantisce la quantità massima di caffé all'interno della tazza —_ Siraggiunge la massima temperatura del caffè — La macchina risulta meno rumorosa durante l'erogazione —_ Si evitano eventuali problemi di funzionamento Se la procedura non viene effettuata correttamente, i residui di calcare rimangono nella macchina. In questo modo il calcare stesso si nforma più rapidamente con la possibilità di causare danni permanenti e irreparabili alla macchina.

Italiano 107 Utilizzo dell'agente anticalcare appropriato Solo gli agenti anticalcare a base di acido citrico sono adatti per rimuovere il calcare dalla macchina L'OR Barista. Questi ultimi eseguono la pulizia anticalcare senza danneggiare la macchina. Si consiglia l'utilizzo di anticalcare liquido specifico per macchine L'OR Barista (CA6530). Ë disponibile in bottiglie contenenti anticalcare liquido sufficiente per due procedure di rimozione del calcare. Una volta utilizzato il contenuto di mezza bottiglia per una procedura di rimozione del calcare, potete conservare l'altra metà per la prossima procedura. Procedura di rimozione del calcare Nota: in caso di problemi durante la procedura di rimozione del calcare, ad esempio per l'interruzione accidentale del ciclo di rimozione del calcare, dovete riawiarla dal passaggio 1

1. Versate mezza bottiglia di anticalcare liquido L'OR Barista (CA6530) nel

serbatoio dell'acqua. 2 Riempite il serbatoio con acqua corrente fresca. 3 Assicuratevi che non siano presenti capsule nello scomparto delle capsule.

108 Italiano 4 Chiudete la leva. 5 Collocate un recipiente con una capacità di almeno 1,5 litri sul vassoio antigoccia inferiore sotto il beccuccio di erogazione del caffé per raccogliere la soluzione anticalcare. 6 Tenete premuti contemporaneamente i pulsanti Ristretto e Lungo per 3 secondi. IL pulsante Ristretto inizia a lampeggiare e il pulsante Lungo rimane acceso fisso. 7 La macchina eroga l'intera soluzione anticalcare a intervalli regolari Questo ciclo richiede circa 30 minuti — Quando il pulsante Lungo inizia a lampeggiare rapidamente e il pulsante Ristretto & acceso, la prima fase del ciclo di rimozione del calcare & terminata.

Italiano 109 8 Rimuoveteil recipiente e svuotatelo. Riposizionate il recipiente sul vassoio antigoccia inferiore sotto il beccuccio di erogazione del caffè 9 Estraete il serbatoio dell'acqua e sciacquatelo sotto l'acqua corrente. Riempite il serbatoio dell'acqua con acqua corrente fredda e reinseritelo nella macchina. 10 Premete il pulsante lampeggiante per avviare il ciclo di risciacquo. IL pulsante Ristretto & acceso e il pulsante Lungo lampeggia durante la fase di risciacquo. Nota: il serbatoio dell'acqua verrà svuotato senza interruziont. IL ciclo di risciacquo dura circa 3 minuti 11 Quando il ciclo di risciacquo à terminato, i pulsanti Ristretto e Lungo lampeggiano alcune volte. Nota: é del tutto normale che rimanga dell'acqua nel serbatoio dopo la procedura di rimozione del calcare. La macchina si spegne. La procedura di rimozione del calcare à terminata. Significato delle spie luminose —_ILpulsante del caffè selezionato lampeggia lentamente: la macchina sta preparando la bevanda. -_ILpulsante del caffè selezionato lampeggia rapidamente: il serbatoio dell'acqua à vuoto: empitelo con acqua corrente: -_ILpulsante del caffè selezionato lampeggia a intermittenza: la nuova quantità di caffè viene salvata e la programmazione è attivata. —_ l'pulsanti Ristretto e Lungo lampeggiano simultaneamente dopo l'erogazione del caffè: & necessario eseguire la pulizia anticalcare della macchina. —_ Tuttie tre i pulsanti lampeggiano simultaneamente: la macchina deve raffreddarsi. Aspettate circa 2 minuti prima di iniziare a preparare una nuova bevanda. Risoluzione dei problemi Questo capitolo rassume 1 problemi più comunt che potreste riscontrare con la macchina. Se non niuscite a nisolvere il problema con le informaziont riportate sotto, visitate il sito www lorbarista.com/support per un elenco di domande frequenti o contattate il Centro assistenza clienti del vostro paese.

no Italiano Problema Possibile causa Soluzione La macchina non si accende. La macchina non à collegata alla presa di corrente. Inserite la spina nella presa di corrente dotata di messa a terra. IL caffé non esce immediatamente dalla macchina quando premo il pulsante La macchina ha bisogno di alcuni secondi per riscaldarsi prima di iniziare a erogare. Si tratta di un fenomeno del tutto normale. IL processo di erogazione richiede piu tempo di prima. IL calcare sta progressivamente ostruendo la macchina. Eseguite la pulizia anticalcare della macchina. La temperatura del caffè appena preparato tende a diminuire IL calcare sta progressivamente ostruendo la macchina. Eseguite la pulizia anticalcare della macchina. La pompa à molto rumorosa. Non c'é abbastanza acqua nel serbatoio Riempite il serbatoio con acqua corrente fresca ILserbatoio d'acqua non & posizionato correttamente Posizionate il serbatoio dell'acqua correttamente e spingetelo verso il basso: La macchina smette improwisamente di erogare cafrè. Non c'é abbastanza acqua nel serbatoio Riempite il serbatoio con acqua corrente fresca. Premete nuovamente il pulsante del tipo di caffè selezionato per riprendere l'erogazione. Quando la tazza è piena, premete nuovamente lo stesso pulsante per interrompere il processo di erogazione. ILpulsante del café selezionato lampeggia rapidamente. IL serbatoio dell'acqua & vuoto. Riempite il serbatoio con acqua corrente fresca. Premete nuovamente il pulsante del tipo di caffè selezionato per riprendere l'erogazione. Quando la tazza è piena, premete nuovamente lo stesso pulsante per interrompere il processo di erogazione. Non riesco a chiudere completamente la leva dello scomparto delle capsule Verificate di avere inserito la capsula L'OR consigliata. Capsule differenti possono causare problemi durante l'uso. IL cassetto delle capsule usate à pieno Svuotate il cassetto delle capsule usate e inserite nuovamente la capsula La capsula non à inserita correttamente. Inserite nuovamente la capsula e verificate che sia posizionata correttamente.

Problema Possibile causa Italiano 11 Soluzione La capsula à incastrata. Aprite e chiudete la leva alcune volte con forza moderata per rimuovere la capsula La leva non si apre completamente. IL cassetto delle capsule usate à pieno Svuotate il cassetto delle capsule usate. La macchina non eroga caffè oppure lo eroga solo a gocce. Non avete risciacquato la macchina prima di usarla per la prima volta. Risciacquate la macchina prima del primo utilizzo (vedere ‘Predisposizione del dispositivo’) Non c'é abbastanza acqua nel serbatoio Riempite il serbatoio con acqua corrente fresca IL calcare si è accumulato all'interno della macchina (vedere ‘Rimozione del calcare’). Eseguite la pulizia anticalcare della macchina (vedere ‘Rimozione del calcare') Nella tazza si depositano fondi di caffè Sul fondo della tazza si deposita sempre una piccola quantità di caffé macinato Si tratta di un fenomeno del tutto normale. IL getto del caffè si divide o non lineare. IL coperchio del beccuccio di erogazione del caffè non à stato inserito o non & posizionato in modo corretto. Inserite il beccuccio di erogazione del caffé nelle uscite del caffè | pulsanti Ristretto e Lungo lampeggiano dopo l'erogazione. É il momento di eseguire la pulizia anticalcare della macchina per evitare che venga ostruita dal calcare Eseguite la pulizia anticalcare della macchina (vedere ‘Rimozione del calcare') Perché rimane acqua nel cassetto dell'acqua di scarico? IL cassetto delle capsule usate e il cassetto dell'acqua di scarico raccolgono l'acqua residua rilasciata dopo l'erogazione del caffè. Si tratta di un fenomeno del tutto normale. Svuotate frequentemente il cassetto dell'acqua di scarico e lo scomparto delle capsule: IL volume del caff non à quello che mi aspettavo: IL volume del caffè è stato regolato. Regolate nuovamente il volume {vedere ‘Personalizzazione della bevanda: programmate il volume della bevanda ) del caffè o reimpostatelo (vedere ‘Reimpostazione del volume della bevanda') ILcaffè è meno caldo. Quando il caffé che preparate il primo della giornata o & passato un po’ di tempo dall'ultima erogazione, la parte interna della macchina & ancora fredda. Potete preriscaldare la macchina € la tazza di caffé procedendo a una prima erogazione senza inserire una capsula di caffè

12 Italiano Problema Possibile causa Soluzione Se utilizzate una tazza fredda e spessa, il caffè si raffredderà immediatamente. Utilizzate tazze sottili perché assorbono meno calore dal caffè rispetto a quelle spesse. Assicuratevi che la capacità della tazza sia adatta alla quantità di caffè. Non erogate una piccola quantità di caffè in una tazza grande. La macchina è ostruita dal calcare. Eseguite la pulizia anticalcare della macchina quando i pulsanti Ristretto e Lungo lampeggiano rapidamente più volte dopo l'erogazione (vedere 'Rimozione del calcare’) Avete usato latte freddo. Se bevete caffè con latte fresco freddo, questo raffredderà il caffè. Potete evitare che cid awenga preriscaldando il latte. La macchina si spegne dopo ogni ciclo di erogazione. Si tratta della funzione di spegnimento automatico. Per risparmiare energia, la macchina si spegne automaticamente dopo ogni ciclo di erogazione
