MANUALE UTENTE LS-100WD LENCO

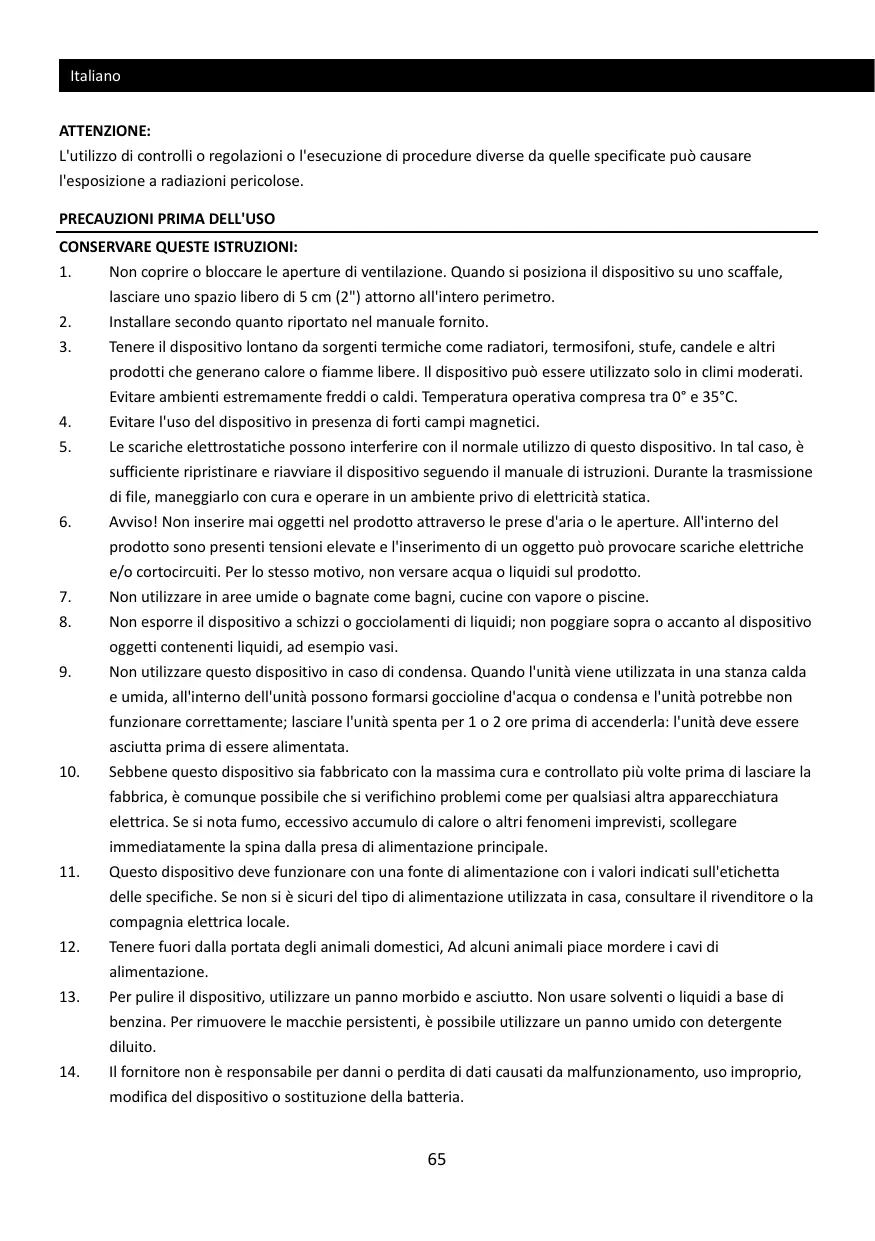

aliano ATTENZIONE: L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate pud causare l'esposizione a radiazioni pericolose.

1. Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su uno scaffale,

lasciare uno spazio libero di 5 em (2) attorno all'intero perimetro.

2. Installare secondo quanto riportato nel manuale fornito.

3. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe, candele e altri

prodotti che generano calore o fiamme libere. II dispositivo puà essere utilizzato solo in climi moderati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0° e 35°C.

4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.

Le scariche elettrostatiche possono interferire con il normale utilizzo di questo dispositivo. In tal caso, à sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.

6. Awviso! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture. All'interno del

prodotto sono presenti tensioni elevate e l'inserimento di un oggetto pud provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto. 7... Non utilizzare in aree umide o bagnate come bagni, cucine con vapore o piscine.

8. Non esporre il dispositivo a schizzi o gocciolamenti diliquidi; non poggiare sopra o accanto al dispositivo

oggetti contenenti liquidi, ad esempio vasi.

9. Non utilizzare questo dispositivo in caso di condensa. Quando l'unità viene utilizzata in una stanza calda

e umida, all'interno dell'unità possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata.

10. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte prima di lasciare la

fabbrica, à comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale.

11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati sull'etichetta

delle specifiche. Se non si à sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.

12. Tenere fuori dalla portata degli animali domestici, Ad alcuni animal piace mordere i cavi di

13. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare soiventi o liquidi a base di

benzina. Per rimuovere le macchie persistenti, à possibile utilizzare un panno umido con detergente diluito.

14. Il fornitore non & responsabile per danni o perdita di dati causati da malfunzionamento, uso improprio,

modifica del dispositivo o sostituzione della batteria.

Non interrompere la connessione quando il dispositivo sta formattando o trasferendo file. In caso contrario, i dati potrebbero essere danneggiati o andare persi. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata direttamente all'unità. Non utilizzare una prolunga USB perché puà causare interferenze con conseguenti anomalie dati. L'etichetta di classificazione à stata contrassegnata sul pannello inferiore o posteriore del dispositivo. Questo dispositivo non à destinato all‘ uso da parte di persone (compresi i bambini) con disabilità fisiche, sensoriali o mental, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi à responsabile per la loro sicurezza. Questo prodotto à destinato esclusivamente all'uso non professionale e non commerciale o industriale. Assicurarsi che l'unità sia collocata in una posizione stabile. | danni causati dall‘uso di questo prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altro awvertimento o precauzione indicati in questo manuale utente non saranno coperti da garanzia. Non rimuovere mai la carcassa di questo dispositivo. Non posizionare mai questo dispositivo su altre apparecchiature elettriche. Non permettere ai bambini di accedere ai sacchetti di plastica. Utilizzare solo collegamenti/accessori specificati dal produttore. Rivolgersi a personale qualificato per l'assistenza. L'assistenza è necessaria quando il dispositivo à stato in qualche modo danneggiato, come il cavo di alimentazione o la spina, quando à stato versato del liquido o sono caduti oggetti nel dispositivo, quando il dispositivo à stato esposto a pioggia o umidità, non funziona normalmente o à stato abbandonato. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali pud causare una perdita temporanea o permanente dell'udito. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA: © in caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale qualificato per l'assistenza. © Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente. © Scollegare il dispositivo durante itemporali o quando non viene utilizzato per un lungo period. © La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile. © Non sovraccaricare le prese CA né le prolunghe. Il sovraccarico pud causare incendi o scariche elettriche. ©! dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione. ©! dispositivi con struttura di classe 2 non richiedono un collegamento a terra. © Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Cid pud causare un cortocircuito. © Nonutilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebbe provocare incendi o scariche elettriche.

28. Se il prodotto contiene o viene consegnato con un telecomando contenente batterie a pulsante/a

bottone: Avvertenza: © “Non ingerire la batteria, pericolo di ustioni chimiche" o funzionamento equivalente. © (iltelecomando in dotazione con) Il presente prodotto contiene una pila a bottone. Se ingerita, la batteria puè causare gravi ustioni interne in sole 2 ore e portare alla morte. © Tenere le batterie, nuove o usate, fuori dalla portata dei bambini. © Seil vano batteria non si chiude completamente, interrompere l'uso del dispositivo e tenerlo fuori della portata dei bambini. © Se siteme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediatamente un medico.

29. Precauzioni sull'uso delle batterie:

© Pericolo di esplosione se la batteria viene sostituita in modo errato. Sostituire solo con lo stesso tipo o equivalente. © Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto. © La sostituzione con una batteria di tipo errato pu provocare un'esplosione o la perdita di liquidi 0 gas infiammabili. © Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiacciamento o il taglio meccanico di una batteria possono provocare un'esplosione. © Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata pud provocare un'esplosione o una perdita di liquidi o gas infiammabili. © Una batteria soggetta a una pressione dell'aria estremamente bassa pud provocare un'esplosione o una perdita di liquidi o gas infiammabili. © E necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie. INSTALLAZIONE + Disimballare tutte le parti e rimuovere il materiale protettivo. + Non collegare l'unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuati tutti gli altri collegamenti.

• Queste istruzioni sono relative solo ai prodotti che utilizzano il cavo di alimentazione o l'alimentatore CA.

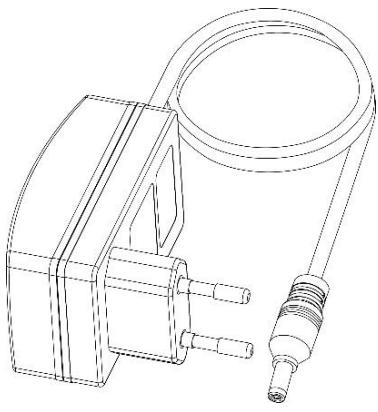

Accessori inclusi Manuale d'uso Adattatore di alimentazione

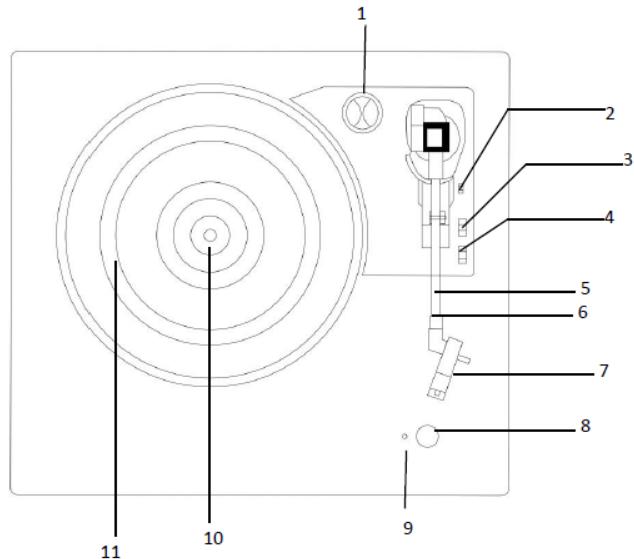

Adattatore 45 RPM Leva di sollevamento Selettore controllo stop automatico Selettore velocità Braccio Blocco braccio Testina Bustina Foto Manopola ALIMENTAZIONE/VOLUME Spia LED alimentazione Albero girevole Piatto girevole Rimuovere il coperchio antipolvere

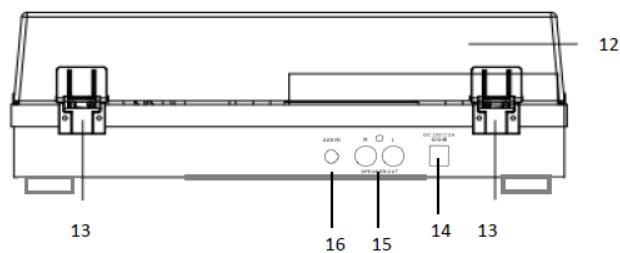

14. Jack adattatore alimentazione

18. Cavo altoparlante su altoparlante esterno

CONFIGURAZIONE Un adattatore CA/CC con un'uscita di 12V DC 2.0A à incluso con questo giradischi con ricezione Bluetooth e altoparlanti in legno. L'adattatore à necessario per il funzionamento dell‘unità. Collegare i cavi degli altoparlanti da ciascun altoparlante al retro dell‘unità Nota: | cavi degli altoparlanti esterni sono codificati a colori, il cavo con il connettore rosso deve essere inserito nel foro rosso e quello bianco nel foro bianco. Inserire saldamente la spina CC dell'adattatore nella presa DC IN sul retro dell'unità. Collegare le spine CA dell'adattatore a una presa di corrente da 220-240 V AV 50 Hz. Accendere l'unità tramite la manopola ALIMENTAZIONE/VOLUME. L'indicatore luminoso LED di alimentazione si accenderà. Osservazioni: Per evitare l'effetto Larsen o il rumore di feedback, puoi fare quanto segue: 1 Posizionare gli altoparlanti a una distanza minima di 60 cm o più dal giradischi

2. Lasciare che il coperchio antipolvere si apra quando riproduci un disco a un volume

audio più alto Accensione e selezione della modalità Accendere l'unità tramite la manopola ALIMENTAZIONE/VOLUME. Sentirai un suono di indicazione, il che significa che è in modalità Bluetooth. Una volta posizionato il braccio sul vinile, il giradischi passerà alla modalità vinile e la modalità Bluetooth verrà automaticamente disabilitata; riposizionare il braccio sul supporto per tornare alla modalità Bluetooth.

2. Ascoltare un disco

1. Sollevare il coperchio antipolvere

2. Accendere l'unità tramite la manopola ALIMENTAZIONE/VOLUME. L'indicatore luminoso di alimentazione

si accenderà in ROSSO.

3. Porre una registrazione sul piatto girevole e importare il lettore e impostare la velocità del rettore che

corrisponde. Nota: Quando si riproduce un singolo (un disco da 45 giri) e/o dischi con grandi fori centrali, utilizzare

l'adattatore da 45 giri.

4. Rimuovere la copertura protettiva della testina dell'ago

Sbloccare il blocco del braccio dal supporto. Spingere indietro la leva di sollevamento, il braccio si solleverà delicatamente. Spostare delicatamente il braccio nella posizione desiderata sul disco e il piatto del giradischi inizierà a ruotare quando il braccio viene spostato verso di esso se l'interruttore di controllo arresto automatico & su ON. Rilasciare il braccio sul giradischi spingendo la leva di sollevamento in avanti e il disco in vinile inizierà a suonare. Se l'interruttore di controllo automatico è attivato, la registrazione si interromperà automaticamente al termine. Se l'interruttore di controllo arresto automatico à disattivato, la registrazione NON si interromperà automaticamente al termine; à necessario spingere la leva di sollevamento all'indietro per sollevare il braccio e riposizionarlo nel resto, quindi spegnere l'alimentazione per fermare la rotazione del giradischi. Osservazioni: La funzione ARRESTO AUTOMATICO si applica alla maggior parte dei dischi in vinile a 33 giri/min. Tuttavia, per pochissimi dischi in vinile, si fermerà quando non arriva alla fine, o non si fermerà quando arriva alla fine quando ARRESTO AUTOMATICO à su ON. NOTA: Se il disco si interrompe prima della fine dell'uitima traccia, impostare il selettore ARRESTO AUTOMATICO su OFF. Il tuo disco ora verrà riprodotto fino alla fine, ma dovrai interrompere manualmente la rotazione del giradischi.

NOTA: À seconda della durata della registrazione, ARRESTO AUTOMATICO potrebbe essere abilitato prima della fine della registrazione. Non fare affidamento solo su ARRESTO AUTOMATICO per disattivare la riproduzione.

3. Ascoltare da Bluetooth

Un dispositivo esterno con connettività Bluetooth come uno smartphone o un tablet deve essere connesso in modalità wireless a questo giradischi utilizzando la funzione Bluetooth.

1. Accendere l'unità tramite la manopola ALIMENTAZIONE/VOLUME.

2. Quando il giradischi à acceso e il braccio à posizionato sul supporto, la modalità Bluetooth si attiva

automaticamente e si passa alla modalità di associazione, la luce LED lampeggia

3. La prima volta che utilizzi il tuo dispositivo Bluetooth con il giradischi, dovrai accoppiarli insieme.

4. Attiva l'impostazione Bluetooth del tuo dispositivo esterno. Attendi un momento, quindi cerca il nome

dell'accoppiamento Bluetooth "Lenco LS-100". Se il dispositivo richiede una password (a seconda dei produttori del dispositivo, del modello e della versione del software), immettere le cifre "0000" e premere ok.

5. Selezionare il nome dell'accoppiamento Bluetooth per connettere l'unità. Una volta connesso, il led

smetterà di lampeggiare.

6. Ora sei connesso al tuo dispositivo esterno tramite Bluetooth

7... Ruotare la manopola di controllo del volume per regolare il livello del suono e regolare il controllo del volume sul dispositivo audio esterno. “Questo prodotto ha una funzione di ricezione bluetooth, non puoi trasmettere alcun suono bluetooth con esso: questo significa che puoi ricevere in modalità wireless un segnale audio bluetooth da una fonte esterna come uno smartphone!" Ascoltare ingresso ausiliario

1. Utilizzando un cavo stereo da 3,5 mm {non incluso), collegare un dispositivo audio esterno alla presa AUX

IN sul retro dell‘unità.

2. Accendere l'unità tramite la manopola ALIMENTAZIONE/VOLUME e regolare il volume a un livello

3. Utilizzare la MANOPOLA ALIMENTAZIONE/VOLUME per regolare il volume e utilizzare à controlli sul

dispositivo audio esterno per controllare le funzioni di riproduzione/volume Nota: Quando il jack Aux à inserito con il cavo, l'LS-100 rimarrà in modalità Aux, è necessario scollegare il cavo

per uscire dalla modalità Aux se si desidera ascoltare il disco o la musica Bluetooth Stand-by automatico per risparmio energetico (normativa CE): L'LS-100 andrà automaticamente in standby se non c'è segnale audio (registrazione o Bluetooth) per +/- 15 minuti. Per riattivare il dispositivo, puoi scegliere di seguit © Spostare il braccio sul piatto del giradischi con il disco per awviare la riproduzione. © Ruotare la manopola ALIMENTAZIONE/VOLUME su OFF e nuovamente su ON.

Per sostituire l'ago fare riferimento alle istruzioni di seguito. Rimozione dell'ago dalla testina. 1 Posizionare un cacciavite sulla punta della puntina e spingere verso il basso come mostrato in direzione np, 2 Rimuovere la puntina tirandola in avanti e spingendo verso il basso. Installazione della puntina

1. Tenere la punta della puntina e inserire la puntina premendo come mostrato in direzione

2. Spingere la puntina verso l'alto come nella direzione "C" finché la puntina non si blocca nella posizione

(es) La) Perni guida (interni) NOTE Ti consigliamo di pulire i tuoi dischi con un panno antistatico per trarne il massimo divertimento. Segnaliamo inoltre che, per lo stesso motivo, la puntina dovrebbe essere sostituita periodicamente (circa ogni 250 ore di riproduzione) Lenco Giradischi L-100 Tipo Trasmissione a cinghia completamente manuale Motore guida Motore CC Velocità 33,45, 78 RPM Piatto girevole 200mm Bluetooth

Intervallo di frequenze da 2402MHz a 2480MHz Potenza di trasmissione massima <8dbm Generale ingresso CA100-240V-50/60Hz 0,8A ADATTATORE uscita CC12V-2A

Consumo di energia 24W Dimensioni 340x320x100mm per unità principale; 130x120x200mm per altoparlante Peso Ca. 4,12 kg

Alimentatore Produttore: SHENZHEN SHI GUANGKAIYUAN TECHNOLOGY LTD Numero di modello: GKYZDO200120KH izzare solo l'alimentazione indicata nel presente manuale. Informazioni Valore e precisione Nome del produttore o marchio commerciale, _ | SHENZHEN SHI GUANGKAIYUAN TECHNOLOGY LTD registrazione commerciale e indirizzo 2 floor, 41 TianSheng Road, TianLiao village, GongMing Street, Guangming, Shenzhen, GuangDong, RPC. Identificatore del modello GkYZD0200120EU Tensione in ingresso 120-240V Frequenza in ingresso CA 50-60 Hz Tensione in uscita cci2v Corrente in uscita 2A Potenza in uscita 24W Efficienza media attiva 86,66% Efficienza a basso carico (10%) 84,42% Nessun carico Consumo energetico 0,08 Garanzia Lenco offre assistenza e garanzia in conformità con la legge europea, il che significa che in caso di riparazioni (sia durante che dopo il periodo di garanzia) à necessario contattare il rivenditore locale. Nota importante: Non à possibile inviare direttamente a Lenco i prodotti da riparare. Nota importante: Qualora l'unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade.

Questo dispositivo non à adatto per l’uso professionale. Qualora l’unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono null. Clausola di esclusione della responsabilità Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, à possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale pud derivare dalle descrizioni contenute nel presente libretto di istruzioni. Smaltimento a fine vita del dispositivo Marchio CE Assistenza Questo simbolo indica che in Europa ë vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce à salvaguardare le risorse natural e a migliorare gli standard per la protezione dell'ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE). 1 prodotti con il marchio CE sono conformi alla Direttiva EMC (2014/30/UE) e alla Direttiva Bassa Tensione (2014/35/UE) emanate dalla Commissione della Comunità Europea. Con la presente, Commaxx BV. Wiebachstraat 37, 6466 NG Kerkrade, Paesi Bassi, dichiara che questo prodotto ë conforme ai requisiti essenziali. La dichiarazione di conformità pu essere consultata a techdoc@lenco.com Per ulteriori informazioni e accesso all’helpdesk, visitare il sito www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Paesi Bassi.
