MANUALE UTENTE TT-116GY LENCO

Giradischi con Bluetooth elettore USB/registratore

TT-116

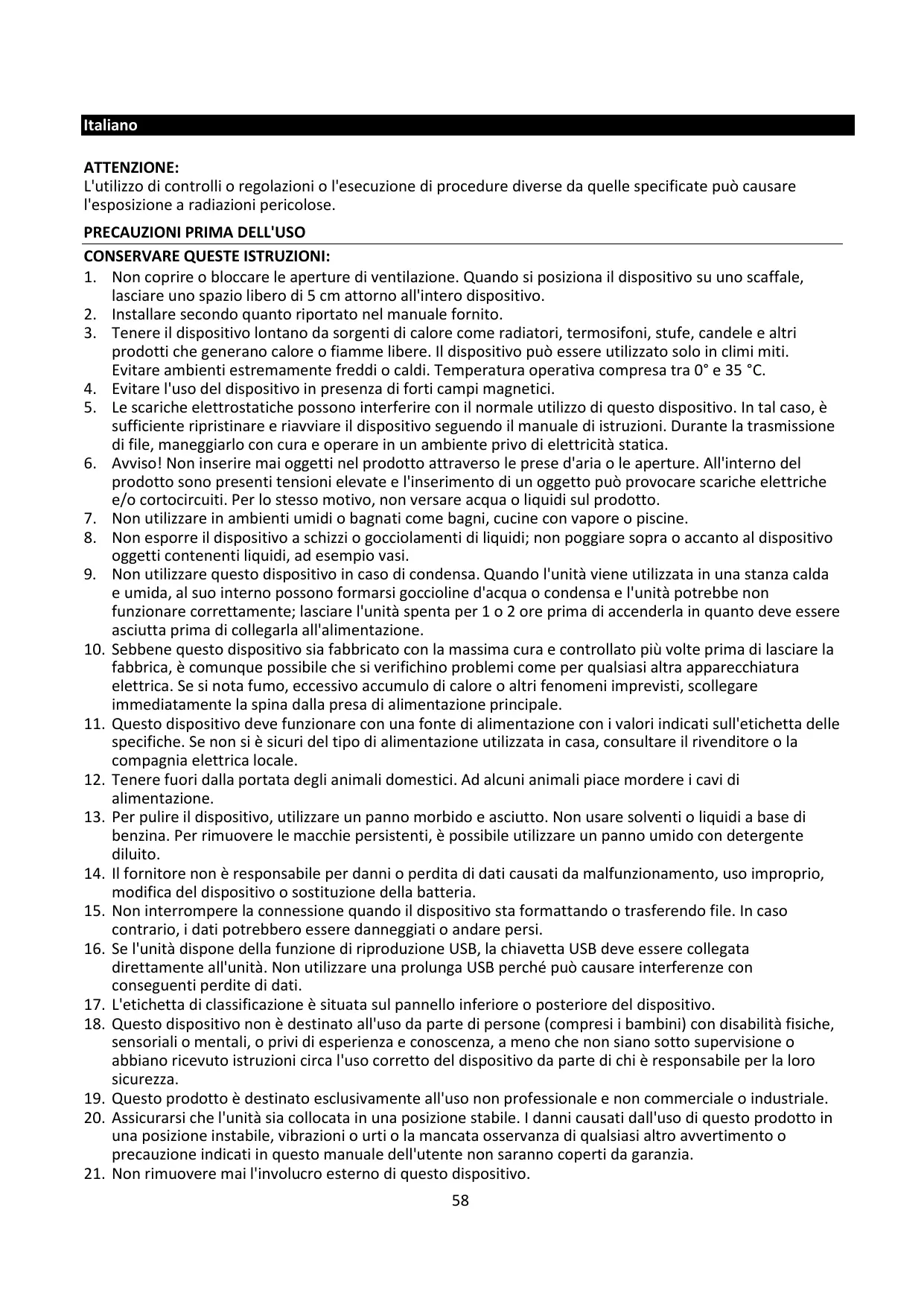

L'utilizzo di controli o regolazioni o l'esecuzione di procedure diverse da quella specificate più causare l'esposizione a radiazioni pericolose.

PRECAUZIONI PRIMA DELL'USO

CONSERVARE QUESTE ISTRUZIONI:

1. Non copire o bloccare le aperture di ventilazione. Quando si posizzona il dispositivo su uno scaffale, lasciare uno spazio libero di 5 cm attorno all'intero dispositivo.
2. Installare secondo quanto riportato nel manuale fornito.
3. Tenere il dispositivo lontano da sorgenti di calorie come radiatori, termosifoni, stufe, candele e altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi miti. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0^ e 35^ .
4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.
5. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo disposativo. In tal caso, è sufficiente ripristinare e riavviare il disposativo seguito il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.
6. Avviso! Non inseire mai oggetti nel prodottoattraverso le presed'aria o le aperture. All'interno del prodotto sono presenti tensioni elevate e l'inserimento di un oggettoupouprovocare scariche elettriche e/o cortocircuiti.Per lo stesso motivo,non versare acqua o liquididi sul prodotto.
7. Nonutilizzare in ambienti umidi o bagnati come bagni, cucine con vapore o piscine.
8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non pogiare sopra o accanto al dispositivo oggetti contententi liquidi, ad esempio vasi.
9. Non utilizzato quello dispositivo in caso di condensa. quando l'unità viene utilizzata in unaStanza calda e umida, al suo interno possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla in quanto deve essere asciutta prima di collegarla all'alimentazione.
10. Sebbene quello dispositivo sua fabbricato con la massima cura e controllato più volte prima di lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi另一tra apparecchiatura elettrica. Se si notatione fumo, excessivo accumulo di calorie o altri fenomeni imprevisti, scollegare immediatamente la spina alla presa di alimentazione principale.
11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.
12. Tenere fuori alla portata degli animali domestici. Ad alcuni animali piace mordere i cavi di alimentazione.
13. Per pulire il disposativo, utilizzato un panno morbido e asciutto. Non usare solventi o liquidi a base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzato un panno umido con detergente diluito.
14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento, uso improprio, modifica del dispositivo o sostuzione della batteria.
15. Non interrompere la connessione quando il dispositorio sta formattando o trasferendo file. In caso contrario, i dati potrebbero essere danneggiati o andare persi.
16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata direttamente all'unità. Non utilizzato una prolonga USB perché può causare interferenze con seguenti perdite di dati.
17. L'etichetta di classificazione è situata sul pannello inferiore o posteriore del dispositivo.
18. Questo dispositivo non è destinato all'uso da parte di persona (compresi i bambini) con disabilità fisiche, sensoriali o mentali, o privi di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza.
19. Questo prodotto è destinato esclusivamente all'uso non professionale e non commerciale o industriiale.
20. Assicurarsi che l'unità sa collocata in una posizione stabile. I danni causati dall'uso di quello prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altri avvertimento o precauzione indicati in quello manuale dell'utente non saranno coperti da garanzia.

21. Non rimuovere mai l'involucro esterno di questo dispositivo.

22. Non posizionare mai quello dispositivo su altre apparecchiature elettriche.

23. Non permettere ai bambini di accedere ai sacchetti di plastica.
24. Utilizzare solo collegamenti/accessori specificati dal produttore.
25. Rivolgersi a personale qualificato per l'assistenza. É necessario ricorrere all'assistenza quando il dispositivo ha subito qualsvoglia tipo di danno, ad esempio al cavo di alimentazione o alla spina, se è stato versato del liquido o sono caduti oggetti al suo interno, oppure se è stato esesto a pioggia o umidità, quando non funzione correttamente o è caduto.
26. L'esposizione prolungata ai suoni ad alto volume deilettori musicali cui po causare una perdita temporanea o permanente dell'udito.
27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA:

In caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale qualificato per l'assistenza.
Non calpestare o schiacciare l'alimentatore. Fareolta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori alla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente.
- Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo.
- La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilemente accessibile.
Non sovraccaricare le prese CA né le prolonghe. Il sovraccarico più causare incendi o scariche elettriche.
I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione.
I dispositi vi con struttura di classe 2 non richiedono un collegamento a terra.
- Tenere sempre la spina quando la si estrae alla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito.
Non utilizzato un carr o una presa di alimentazione danneggiati o una presa non fissata correttamente. Tale azione potrebbe provocare incendi o scariche elettriche.

1. Se il prodotto contiene o viene consegnato con un telecomando contente batterie a pulsante/a bottone:

Avverenza:

• "Non ingerire la batteria, pericolo di ustioni chimiche" o problema equivalente.
  [Il telecomando in dotazione con] Il presente prodotto contiene una pila a bottone. Se inerita, la batteria può causare gravi usstioni interne in sole 2 ore e portare alla morte.

• Tenere le batterie, nuove o usate, fuori alla portata dei bambini.
  Se il vano batteria non si chiude completeness, interrompere l'uso del dispositivo e tenerlo fuori della portata dei bambini.
  Se si teme che delle batterie possano essere state inghiottite o essere venute a fatto con qualiassi parte interna del corpo, contattare immediamente un medico.

• Precauzioni sull'uso delle batterie:

• La batteria può esplodere se noniene sostituita correttamente. Sostituire solo con lo stesso tipo o equivalente.
  Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto.

• La sostituzione con una batteria di tipo errato può provocare un'esplosion o la perdita di liquidi o gas infiammabili.
• Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiaccimento o il taglio meccanico di una batteria possono provocare un'esplosion.
• Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata può provocare un'esplosione o una perdita di liquidi o gas infiammabili.
• Una batteria soggetta a una pressione dell'aria extremamente Bassa cui provocare un'esplosion o una perdita di liquidi o gas infiammabili.
• E necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie.

INSTALLAZIONE

• Disimballare tutte le parti e rimuovere il materiale protettivo.

Non collegare l'unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuali tutti gli altri collegamenti.

Ambito della fornitura:

Manuale dell'utente

Adattatore di alimentazione

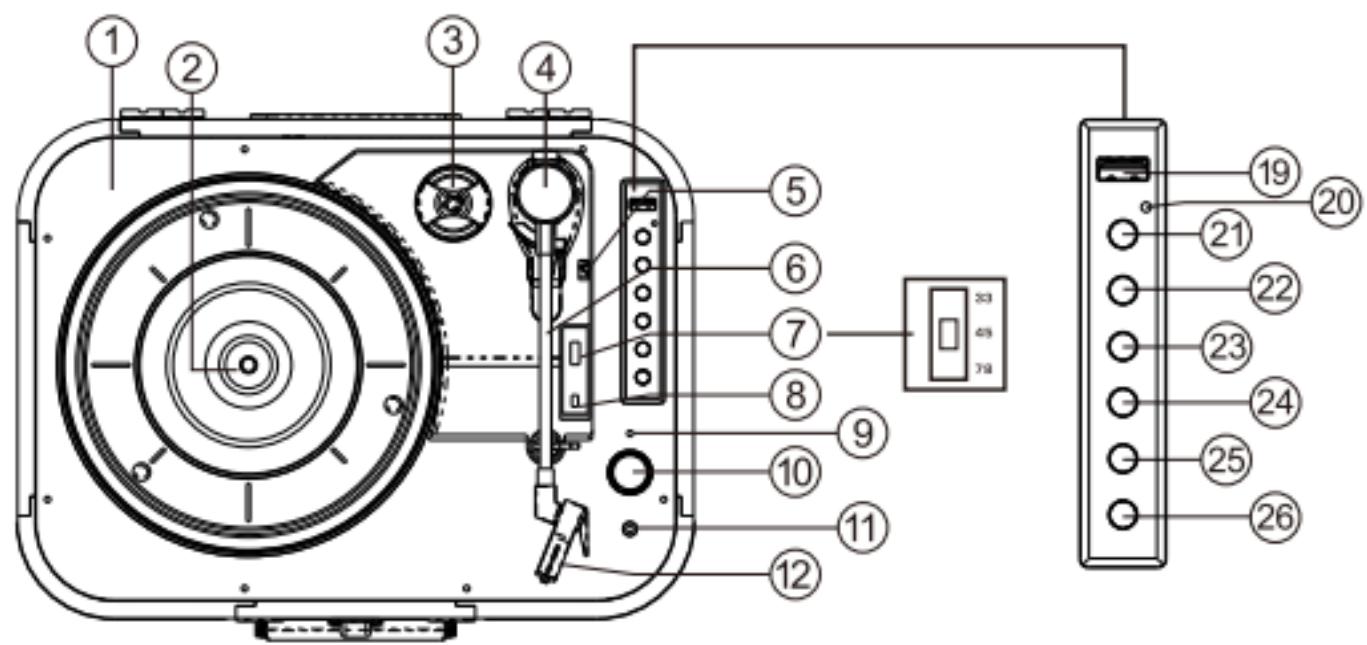

1. Piatto del giradischi

2. Albero motore del giradischi

3. Adattatore per foro centrale

4. Braccio dilettura
5. Leva di posizionamento
6. Fermo del braccio dilettura
7. Selettore di velocità del giradischi
8. Interruttore di arresto automatico
9. Indicatore di stato a LED
10. Interruttore di alimentazione/Controllo del volume
11. Presa jack per cuffie
12. Puntina

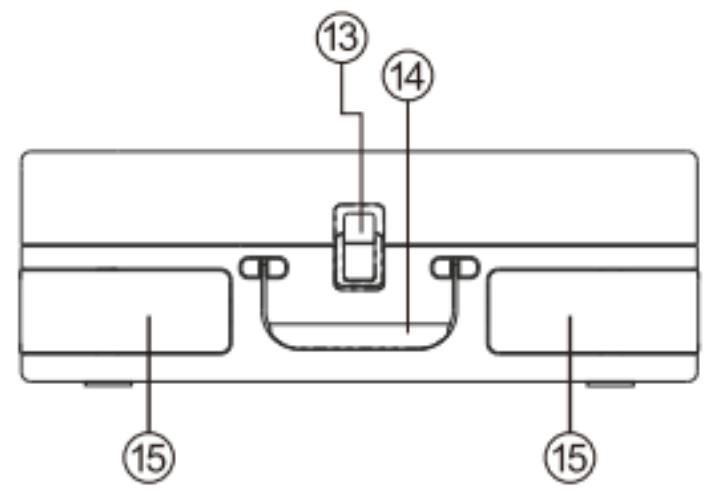

13. Chiusura a scatto
14. Maniglia per il trasporto
15. Altoparlante

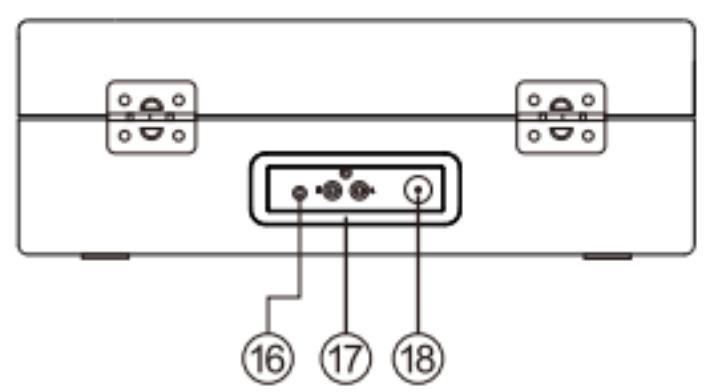

16. Presa jack Aux-in
17. Uscita audio Line out canale R/L
18. Ingrasso DC In
19. Porta USB
20. LED funzione
21. Registrazione
22. Brano precedente
23. Brano Next
24. Play/pause
25. Mode
26. Associazione

Modalità

1. Premere brevamente "Mode" per selezionare la modalità di riproduzione.
2. Il LED blu lampeggia quando il Bluetooth è in fase di assocazione.
3. Il LED blu si accende quando il Bluetooth è connesso
4. Il LED rosso si illumina in modalità giradischi/Aux in.
5. Il LED verde si illumina in modalità USB.

Utilizzo del giradischi

1. Posizione r'alloggiamento del giradischi su una superficie piana.
2. Inserire un'estremità del cavo dell'adattatore nella presa CC sul retro dell'alloggiamo e insere l'altra estremità dell'adattatore nella presa di alimentazione.
3. Al primo utilizzato, assicurarsi che la fascetta venga rimossa dal braccio dellettore.
4. Rimuovere il cappuccio di protezione della testina e conservarlo in un luogo sicuro per utilizi futuro

1. Spostare il selettore di velocità (a 33, 45 o 78 giri/min) in modo che corrisponda a quella del disco riproduotto
2. Ruotare la manopola di regolazione del volume per accendere il giradischi, l'indicatore di modalità diventerà rosso
3. Posizione are un disco sul mandrino del giradischi e sganciare il braccio dietta
4. Usare la leva di posizionamento per sollevare il braccio digettura e spostarlo in modo che la puntina venga posizionata esattamente sul bordo del disco o orientata in modo tale da poter avviare la riproduzione del brano.
5. Abbassare lentamente il braccio e dopo quello istante verrà avviata la riproduzione del disco
6. Regolare il volume al livello desiderato ruotando la manopola di regolazione del volume
7. Al terme della riproduzione del disco, il giradischi si ferma
8. Utilizzare nuovamente la leva per sollevare il braccio digettura (il piatto inizierà a ruotare di nuovo), riportare il braccio verso il fermo e abbassarlo nell'apposto supporto. A quello punto il piatto si ferma
9. Fissare il braccio digettura con il fermo e reinserire il cappuccio della punita dopo l'uso e sempre prima di spostare il giradischi.
10. In qualsi asi lavoro è possibile spegnere il giradischi sollevando il braccio dietta sul disco e ruotando la manopola del volume completamente in senso antiorario.

Nota

Alcuni dischi presentano un foro centrale più grande e potrebbe essere necessario collocare l'adattatore per il foro centrale sull'albero del giradischi prima di posizionare il disco. Prima di spostare il giradischi, reinserire sempre il cappuccio della puntina e fissare il braccio del giradischitramite l'apposto fermo.

Utilizzo con dispositivo aesiliario

1. Gli apparecchi analogici audio ausiliari sono essere collegati e amplificati tramite il giradischi.
2. Collegare l'apparecchio ausiliario utilizzato un cavo jack da 3,5 mm (non incluso) da insertire nella presa jack Aux in.
3. Premere il pulsante di riproduzione sull'apparecchio ausiliario e utilizzato i comandi di riproduzione su quest'ultimo come di consueto.
4. Il volume può essere regolatotramite la manopola di regolazione del volume del giradischi o i comandi del disposativo ausiliario.
5. In qualsiasi momento è possible spegnere l'unità ruotando completamente la manopola del volume in senso antiorario.

Utilizzato delle cuffie (non incluse)

Per ascoltare la musica senza disturbare gli altri, il giradischi è dotato di una presa jack per cuffie stereo. Inserire le cuffie nel punto di collegamento contrassegnato con tale dicitura accanto alla manopola di regolazione del volume e regolare il volume al livello desiderato. Un'eccessiva pressione sonora generata da auricolari o cuffie più comportare la perdita dell'udito. Gli altoparlanti del giradischi non saranno operativi quando vengono collegate le cuffie.

Collegamento del giradischia un altoparlante esterno

Per il collegamento del giradischi a degli altoparlanti esterni (tramite un amplificatore adatto), utilizzare un cavo phono a due connettori (non incluso) per collegare i jack di uscita RCA all'ingresso Audio dell'amplificatore. Assicurarsi di collegare i connettori rossi e bianchi nelle rispettive prese dello stesso colore.

Utilizzato di un disposativo Bluetooth

Assicurarsi che il giradischi si trovi in modalità Bluetooth. In caso contrario, premere brevamente il pulsante Modalità finché non viene impostata la modalità Bluetooth (il LED blu si accende). Verrà avviata la ricerca dei dispositivi Bluetooth (il LED blu lampeggia durante l'associazione).

In modalità Bluetooth:

1. Il proprio dispositivo effettua la ricerca Bluetooth.
2. Sul disposativo (ad es. iPhone/iPad/Android/altro Telefono/Tablet/Computer), attivare la connettività Bluetooth e fare in modo che sua 'visible'.

Note: se necessario,fare riferimento alle istruzioni del proprio dispositivo per aggiuungere o configurare il Bluetooth.

1. Se necessario, selezionare "Add new device" (Aggiungi nuovo dispositivo).

Note: alcuni prodotti effettuano la ricerca dei nuovi dispositivi in modo automatico, pertanto in tal caso l'opzione "Add new device" (Aggiungi nuovo dispositivo) non sare disponibile.

1. Una volta rilevato, il dispositivo appeare come "Lenco TT-116". Selezionare e avviare l'associone.
2. Al terme dell'associazione, verrà visualizzata la notifica "Bluetooth Connected" (Bluetooth connesso).
3. A Anything's done, after the end of the day, you have to do it again.
4. Il dispositorio rimarra lo giradischi a meno che non si decide di disconnetterlo o di "annullare l'associazione".
5. Premere brevamente "Associa" per riconnetterlo.

Riproduzione Bluetooth

1. Premere "Previous" per passare al brano precedente del dispositivo Bluetooth.
2. Premere "Next" per passare al brano successivo del proprio dispositivo Bluetooth.
3. Premere "Play/Pause" per riproduire o mettere in pausa il proprio dispositivo Bluetooth.

Questo prodotto è dotato di una funzione di ricercaione Bluetooth, ma non è possibile trasmettere alcun suono Bluetooth conesso: quello significica che è possibile ricevere in modalità wireless un segnale audio Bluetooth da una fonte esterna come uno smartphone.

Riproduzione USB

1. Collegare la memoria flash o illettore MP3 alla porta USB.
2. La riproduzione comincera automaticamente

Codifica USB

E possible registre un disco in vinile, una sorgente Bluetooth o Aux in MP3 su un'unità di memoria flash USB.

1. Collegare l'unità di memoria flash USB alla porta USB.
2. Premere "mode" e selezionare Bluetooth, giradischi o Aux, a seconda della fonte da cui si desidera registrar sull'unità USB.
3. Premere "REC"; la spia LED lampeggerà. Ciò indica che la registrazione è in corso.
4. Per interrompere la registrazione, premere di nuovo "REC".

SOSTITUZIONE DELLA PUNTINA

Per sostituire l'ago fare riferimento alle istruzioni di seguito.

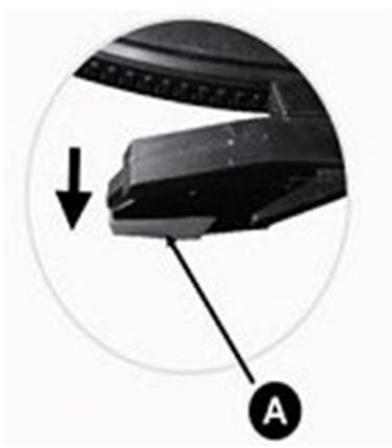

Rimozione della puntina alla testina

1. Posizione are un cacciavite sulla punta della puntina e spingere verso il basso come migliorato in direzione "A".
2. Rimuovere la puntina tirandola in avanti e spingendo verso il basso.

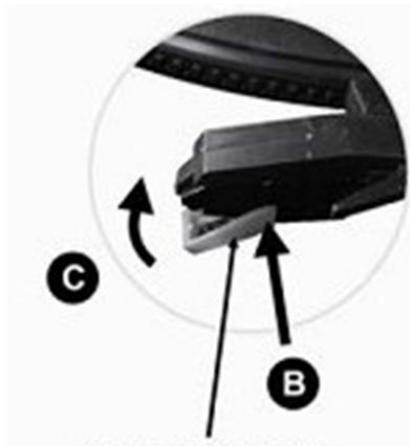

Installazione della puntina

1. Tenere la punta della puntina e insereire la puntina premendo come migliorato in direzione "B".
2. Spingere la punta verso l'alto come nella direzione "C" finché la punta non si blocca nella posizione della punta.

Perni guida (interni)

Perni guida (interni)

NOTA

Ti consigliamo di pulire i loro dischi con un panno antistatico per trarne il massimo divertimento.

Segnaliamo inoltre che, per lo stesso motivo, la punita dovrebbe essere sostituita periodicamente (circa anni 250 ore di riproduzione)

SUGGERMENTI PER MIGLIORI PRESTAZIONI DEL GIRADISCHI

1. Quando si apare o si chiude il coperchio del piatto rotante, maneggiarlo delicatamente, afferrandolo al centro o su entrambi i lati.
2. Non toccare la punta dell'ago con le dita; evitare di sbattere l'ago contro il piatto del giradischi o il bordo del disco.
3. Pulire frequentlymente la punta dell'ago: utiliser una spazzola morbida solo con un movimento "da detro a davanti".
4. Se devi usare un liquido per la pulizia degli aghi, usalo con molta parsimonia.
5. Pulire delicatamente l'alloggiamo del giradischi con un panno morbido. Utilizzare soltanto una piccola quantità di detergente delicato per pulire il giradischi.
6. Non applicare mai prodotti chimici o solventi aggressivi a nessuna parte delsystema del giradischi.

SPECIFICHE

Tipo	trasmissione a cinghia
Motore di trasmissione	Motore CC
velocità	33 1/3 giri/min, 45 giri/min, 78 giri/min
Wow e flutter	<0,35%
Piatto girevole	200 mm
testina
Tipo	testina in ceramica
Puntina	0.7 mil
Forza di tracciamento ottimale	6 grammi
uscita	300-500 mv
risposta in frequenza	,+/-20 dB
diafonia	10 db
Rapporto segnale-rumore (S/N)	18 db
Generale
Adattatore	Ingresso CA 100-240 V, 50/60 Hz, 0,3 A max.
	Uscita CC 5 V 1 A
prodotti	CC 5 V 1 A
uscita audio (Line-Out)	300-500 mv
Consumo	5 W

Alimentatore.

Uscita CC 5 V 1 A

Ingresso CA 100-240 V, 50/60 Hz, 0,3 A

max.

Nome di assocazione

Lenco TT-116

Bluetooth:

Presa per cuffie: 3,5 mm

Temperatura di 0-40 °C

esercizio:

Temperatura di -20-70 °C

stoccaggio:

In virtù dei continui miglioramenti, le caratteristiche e il design sono soggetti a modifiche alla preavviso.

Alimentatore

Utilizzare solo l'alimentazione individata nel presente manuale.

Informazioni	Valore e precisione
Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo	DongGuan Obelieve Electronic Co., Ltd Huazhaoxin Industrial park B-4/F, Golden phoenix industrial zone, Fenggan town, Dongguan city, Guangdong province, Cina
Identificatore del modello	OBL-0501000E / OBL-0501000B
Tensione in ingresso	100-240 V
Frequenza in ingresso CA	50/60 Hz
Tensione in uscita	5 V
Corrente in uscita	1 A
Potenza in uscita	5 W
Efficienza media attiva	73,62
Nessun carico Consumo energetico	≤ 0,10

Garanzia

Commaxx B.V. offre assistenza e garanzia in conformità con la legge europea, il che significica che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale.

Nota importante: Non è possible inviare direttamente a Commaxx B.V. i prodotti da ripareare.

Nota importante: Qualora l'unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade.

Questo dispositivo non è adatto per l'uso professionale. Qualora l'unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti alla garanzia sono nulli.

Clausola di esclusione di responsabilità

Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenate nella presente documentazione siano diverse da quando riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo

illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale cui derivare dalle descrizioni contenute nel presente libretto di istruzioni.

Smaltimento al termine della vita utile del dispositorio

Questo significato indica che in Europa è vietatogettare il relativoprodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, atteneri alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell'ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

DICHIARAZIONE DI CONFORMITA

Con la presente, Commaxx dichiarare che il tipo di apparecchiatura radio [Lenco TT-116] è conforme ai requisiti della Direttiva 2014/53/UE.

Il testo completo della Dichiarazione di conformità della UE è disponibile al seguente indirizzo:

https://commaxx-certificates.com/doc/tt-116_doc.pdf

Tipo RF	Gamma di frequenza (MHz)	Potenza (dBm)
Bluetooth	2402-2480	<6

AVVERTENZA: per prevenir possibili danni all'udito, evitare l'ascolto ad alto volume per periodi di tempo prolongati.

Assistenza

Per maggiori informazioni e accesso all'helpdesk, visitare il site support.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.

Dansk/Norsk

FORSIGTIG:
