MANUALE UTENTE RS-24 ZIBRO

Grazie per aver scelto un prodotto "TOYOTOMI"!

I prodotti Toyotomi vengono usati da clienti soddisfatti in tutto il mondo. Per garantire un uso agevole e sicuro dei nostri prodotti da clienti di ogni paese, i nostri prodotti soddisfano le norme sulla sicurezza vigenti non solo in Giappone, maanche in tutti gli altri paesi del mondo in cui operiamo.

Toyotomi concepiisce i propri prodotti perché soddisfino le esigenze dei clienti basandosi sulla sua filosofia aziendale: "Sharing joys in daily living". Continueremo le nostre attività di ricerca, sviluppo e realizzazione di prodotti che rientrino nelle stile di vita di persona che cercano efficienza, sicurezza e comfort.

Speriamo che godrà del suo appearecchio Toyotomi per anni!

La invitiamo a leggere innanzitutto il presente manuale di istruzioni, per garantire la durata massima dell'apparecchio.

Venga a conoscerci meglio... visiti l'indirizzo www.toyotomi.eu per la nostra gamma completa di prodotti.

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.
3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE

Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso.

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile ⑧ ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, fig. I).
3 Porre le batterie dello scomparto (cfr. capitolo A, fig. F).
4 Controllare che la camera di combustione ③ sa in posizione eretta (cfr. capitolo A, fig. E).
5 Girare la manopola 2 a destra fino a che non si ferma (cfr. capitolo C, fig. K).
6 Lasciare bruciare la stufa per 30 minuti, prima di procedere alla regolazione della stufa (cfr. capitolo D).
7 Spagnere la stufa (cfr. capitolo E).

• Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.
• Assicurarsi sempre che il serbatoio venga accuratamente richiuso dopo il rabbocco effettuato a distance di sicurezza da agli fonte di calore o fiamme libere (cfr. capitolo B).
• La prima volta, durante la combustione, la stufaavra quel particolare odore di 'nuovo'.
• Stoccare tutti i contentitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esposto alla luce.
• Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
• Usare solo pura paraffina di alta qualità e ricerca acqua, in conformità con le direttive locali.
• Se si passa ad un'altramarca o tipo di petrollio,farebruciardapaprimala stufafino a che non vi è più traccia del vecchio combustibile.

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Prima di usare l'apparecchiatura, leggere attendamente il presente manuale e conservarlo come riferimento futuro. Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinane e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage.

Per un riscaldamento confortevole e sicuro, assicurarsi che ci sua ventilazione sufficiente.

NOTA: per evitare che la stufa si spenga improvisamente durante il funzionamento, si consiglia di tener una finestra o una porta leggermente aperta.

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, Occorre sempre aprire leggermente una finestra o una porta (2,5cm) . E importante che in tutti gli ambienti in cui si usa la stufa vi sia una presa d'aria sufficiente ed un'efficiente uscita per il ricambio dell'aria (entrambe le aperture devono avera una sezione Yiagonale minima di 50~cm^2 ). Questo valeanche per locali molto isolati o ricerca ventilazione e/o situati al di sopra dei 1500 metri. Non usare la stufa portatile in cantine o altri spazi sotterranei.

Non sono amesse modifiche alsystema di sicurezza, in quanto tali interventi inficiano la garanzia di efficienza operativa della sonda dell'aria. In caso di dubbi rivolgersi al concessionario di zona.

Prestare la massima attenzione poiché la griglia e il tettuccio sono diventare caldi. Nel caso in cui l'apparecchio venga coperto, c'è il rischio di incendio. A causa delle alto temperature della stufa, si raccomanda di tenere i bambini a distanza di sicurezza.

SISTEMA DI SICUREZZA

Dopo l'accensione potrebbe verificarsi l'eventualità di uno spegnimento automatico della stufa sebbene la temperature domestica sia ancor relativamente Bassa (19 à 20^ ). La causa a monte dell'inconveniente va ricercata nell'accumulo di calorie.

Il fenomeno è la logica consegenza della presenza di un dispositivo di sicurezza. Il problema non si manifesta se la stufa è utilizzata a temperature domesticheasse.

SOLO PER LA FRANCIA: la stufa è stata progettata per funzionare esclusivamente con combustibile indicatoro per apparetchi di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell'18-07-2002 e 25-06-2010. L'utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un apparetchio di riscaldamento supplémentare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.

SOLO PER IL REGNO UNITO: Usare esclusivamente combustibile a base di paraffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.

L'utilizzatore deve atteneri alle seguenti prescrizioni per un uso appropriato del- l'apparecchio:

NON

• utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e alla cabin di un veicolo.
  -utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientamente entilati (visionare la schedale delle caratteristiche per le dimensioni minime dell'ambienteYa riscaldare), in vani interrati e/o ad altitudini superiori ai 1500 metri.
• modificare i dispositivi di sicurezza della stufa.
  L'impiego di questo tipo di riscaldamento in luoghi pubblici e regolamenti e richiedeUppositi permessi. Informarsi in precedenza sulle relative formalita.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, sulla acqua, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi:

• accumulo eccessivo di catrame sullo stoppino
  combustione insufficiente
  durata limitata della stufa
• fumo e/o cattivo odore
• accumulo sulla griglia o sul rivestimento.

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e可供tevole della stufa.

Questo tappodistrasporto s trova nellascatola. Serve per

trasportare la stufasaZenza problemi dopo

I'uso.Conservare con cura!

Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e conforte-vole della stufa.

Non sono coperti alla garanzia i danneggiamenti e/o difetti di funzionamento del l'apparecchio causati dall'utilizzo di un combustibile diverso dall'olio di paraffina di alta qualità, esente da acqua.

Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

14 CONSIGLI PER UN USO SICURO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 NON spostare la stufa se esta è accesa o se è ancora calda. In tal caso, NON riempirla di combustibile e non eseguire la manutenzione.

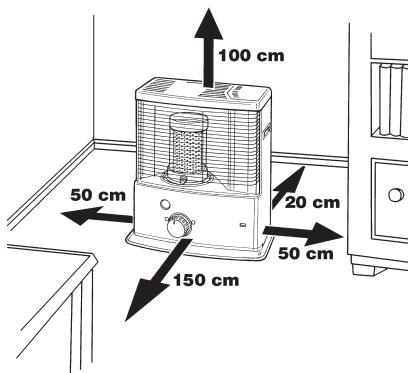

3 Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 NON usare la stufa in locali polverosi en non porla in luoghi dove vi è una forte corrente d'aria. In entrambi i casi non siavrà una combustione ottimale.
5 Spagnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare SEMPRE il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 NON usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La parte superiore della stufa diventa molto calda. La stufa NON può essere coperto (pericolo d'incendio). Evitare agli contatto con il tettuccio e la griglia.
10 Assicurarsi SEMPRE che la ventilazione sia sufficiente.
11 L'utilizzo del presente apparecchio non è previsto per persona (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persona inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persona responsabili della sicurezza degli utenti.
12 Il disposativo può essere usato da bambini a partire dagli 8 anni di età e da persone con disponţă fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del disposativo accertandosi del fatto che siano stati compresi i rischi associati all'uso del disposativo stesso.
13 I bambini non dovrebbero giocare col dispositivo.
14 Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini alla supervisione.

MANUALE

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
• un tappo per il trasporto
• le istruzioni d'uso

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Togliere il resto del materiale d'imballaggio:

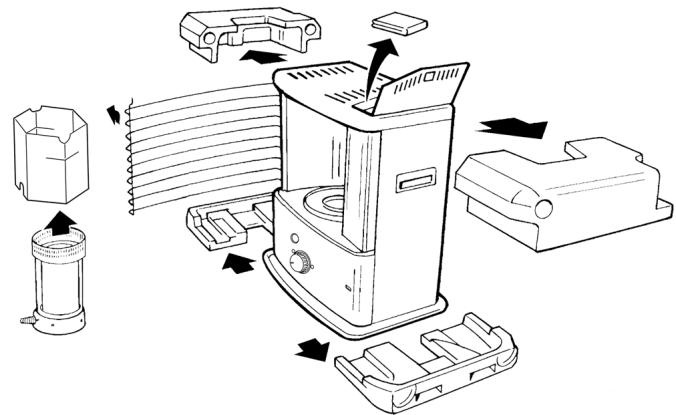

• Togliere il materiale d'imballaggio in corrispondenza della griglia ⑥. Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.
• Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
• Togliere la camera di combustione ③ alla stufa. Rimuovere il materiale d'imballaggio (fig. D).
• Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia ④ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia: sollevarla leggermente per riposizionarla nella sua scanalatura.
• Aprire il coperchio del serbatoio estraibile e togliere il pezzo di cartone.

3 Riempire il serbatoio estrabile come indicato nel capitolo B.
4 Rimuovendo le viti, togliere il coperchio e porre le batterie nell'apposto scomparto 10 sul lato posteriore della stufa (fig. F). Fare attenzione ai poli + e -. E miglior utilizzato batterie alcaline nuove (4x lavorato C).
5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sia in bolla. Non cercare di correggere la posizione mettendo molto la stufa libri o altri materiale.
6 Adesso la stufa è pronta per l'uso.

Non usare la stufa ad un'altezza superiore a 1500 m sul livello del mare.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nella spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta.
2 Aprire il coperchio 7 ed estrarre il serbatoio 8 alla stufa (fig. G). Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo con l'ausilio del relativo cappuccio (fig. H).

NOTA: Il serbatoio più gociolare leggermente.

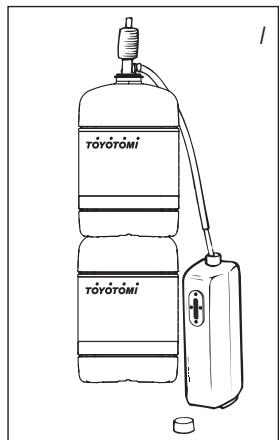

3 Prendere la pompa a sifone per il combustibile ed insere il tubo liscio, più rigido, nella latta. Assicurarsi che esta sia più in alto rispetto al serbatoio estrabile (fig. 1). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Fissare la manopola che si trovava sopra la pompa (verso destra).
5 Premere alcune volte la pompa, fino a che il combustibile non comincia a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.
6 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile (fig.J).Se quello è piano, interrompere il rifornimento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
7 Lasciare scorrere di nuovo il combustibile ancorta presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio (fig. K). Asciugare eventuali trace di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio. Accertarsi di serrare il tappo del serbatoio del carburante e verificare che non vi siano perdite di carburante dal tappo, dopo che è stato installato. Inserire quando il serbatoio del carburante asportabile nel riscaldatore.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino può impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

Prima di accendere la stufa, guardare sempre l'indicatore del combustibile ⑤ per assicurarsi che nel serbatoio estrabile vi sia una quantità sufficiente di combustibile (Verde=piano, Rosso=vuoto).

Accendere sempre la stufa con l'ausilio della manopola ②. Non usare mai fiammi-feri o un accendino.

Compiere le seguenti operazioni:

1 Accendere la stufa girando la manopola 2 a destra (fig. L). Esercitando una leggera pressione il regolatore cui è passato un torna da se alla posizione originale. In quello modo la posizione dello stoppi- no è al massimo e il meccanismo di sicurezza è inserito.

Se la stufa non riesce a stare accesa, significa che le batterie devono essere sostituite. è meglio utilizzato batterie alcaline nuove (4x lavorato C).

Quando la stura e nuova, la manopola non e bloccata, per cui prima di portare lo stoppino nella posizione giusta per l'accensione (capitolo C), girare tutte la manopola (fig. M) in senso anti-orario.

! Dopo l'accensione della stufa controllingare sempre che la camera di combustione 3 si nella posizione corretta, spostandola con la maniglia 4 leggermente verso sinistra e destra (fig. E). Questo movimento delve avvenir sulla intoppi. Se la camera di combustione non si trovna nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, occorre attendere 30 minuti prima di controllare ed eventuallymente la fiamma. Una fiamma troppo alla cui provocare fumo e fuliggine, nella一页 della poggia. Nella一页 dell'accanto al pieghevole si cui vedere il limite minimo e massimo della fiamma (fig. R).

R

Se, dopo la regolazione, la fiamma rimane troppo Bassa, occorre regolare l'altezza dello stoppino (cfr. capitolo G).

Le cause di una fiamma troppo Bassa possono essere le seguenti:

combustibile insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
- ventilazione insufficiente (aprire leggermente una porta o una finestra)
- stoppino consumato (consultare il rivenditore oppure sostituire

lo stoppino: cfr capitolo L)

E SPEGNIMENTO DELLA STUFA

Premere il pulsante de spegnimento 1. La fiamma si spegne da sola (fig. N).

F GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

• Le batterie non sono installate correttamente nella scomparto. Controllare (fig. F).
• Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. F).
• La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dop o aver installato il serbatoio estraibile piano, attendere 30 minuti prima di procedere all'accensione.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

• La camera di combustione ③ non è stata installata correttamente.
  Correggerne la posizione con la maniglia 4, sino a spostarla lavoramente verso sinistra e verso destra.
• Il combustibile è vecchio.
  Cominciare agli stagione fredda con nuovo combustibile.
• Si fa uso del combustible sbagliato.
  Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
• All'interno della stufa si ha un accumulo di polvere.
  Rivolgersi al rivenditore.
• L'altezza dello stoppino non è stata regolata.
  Rivolgersi al rivenditore.

LA STUFA SI SPEGNE LENTAMENTE.

• Il serbatoio estrabile è vuoto.

Cfr. il capitolo B.

• Nel filtro c'é dell'umidità.

Asciugare il filtro (Cfr. capitolo H, fig. P).

• Nel serbatoio inferiore vi è dell'umidità.

Rivolgersi al rivenditore.

• Lo stoppino è indurito sulla parte superiore.

Fare bruciare la stufa fino a che non vi è più combustibile (capitolo H). Usare il combustibile giusto.

• Si fa uso di combustibile vecchio.

Cominciare agli stagione fredda con combustibile nuovo.

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

• Lo stoppino è troppo basso.

Rivolgersi al rivenditore.

• Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile.

Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all'accensione.

• Si fa uso di combustibile vecchio o del tipo sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

• Il locale non ha una ventilazione sufficiente.

Rivolgersi al rivenditore.

LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

• Si fa uso di un combustibile sbagliato, troppo volatile.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

• Lo stoppino è troppo alto.

Rivolgersi al rivenditore.

G LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo 4 le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostituite. Controllare il suono della scarica di scintille. Se il suono è fioco, il voltaggio della batteria è basso. Sostituire la batteria. Controllare il bruciatore d'accensione dopo la procedura di manutenzione 3 se il suono non cambia dopo la sostituzione della batteria. Non gettare le batterie vecchio fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

2. LO STOPPINO

Per prolungare la durata dello stoppino, agli tanto occorre fare bruciare la stufa fino a che non è completamente vuota (fino a che non si spegne da sola), soprattutto quando sinota che la fiamma diventa più debole. Se si fa bruciare la stufa fino a che è vuota, si può create un odore cattivo; per quello si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

3. ELETTRODI

Se gli elettrodi si sporcano con carbone o catrame, pulirli. Se gli elettrodi sprofondano dello stoppino, posso non derivarne guasti di accensione. Verificare la posizione degli elettrodi. Fare attentiona a non versare l'acqua sugli elettrodi.

4. IL Filtro

Controllare periodicamenteanche il filtrodel carburante:

Togliere il serbatoio estrabile e il filtro alla stufa (fig. P). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrto su una superficie rigida, tenendolo capovolto, per togliere lo sporco. (Non pulirlo mai con acqua!) Riporre il filtrto nella stufa.

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.
Prima di procedere alla manutenzione lasciare raffreddare la stufa.

H IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare sono ad esaurimento del combustibile.
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 10 e conservare in un luogo asciutto.
5 Pulire il filtro (cfr. capitolo G).

Il filtro

Il filtro

6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformamente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in agli caso la nuova stagione fredda con del combustibile nuovo. quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

I TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑧ nella stufa e rimuovere il filtro del combustibile (fig. P). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrro (fig. M) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

J SPECIFICHE

Accensione	elettrica	Dimensioni (mm)	larghezza	428
Combustibile	petrolio	(con piastrainferiore)	profondità	295
Capacità (kW)*	2,40		altezza	453
Spazio riscaldabile (m3)**	40-85	Accessori:	tappo per il trasporto
		pompa a sifone per il combustibile
Consumo di combustibile (l/ora)*	0,250	Batterie necessarie	4x LR14, MIN	1400
Consumo di combustibile (g/ora)*	200		1,5V, size C
Autonomia (ora)*	16	Tipodi stoppino	F
Capacità serbatoio estraibile (litri)	4,0	Peso (kg)		7,5

• Con regolazione al massimo
  ** valori riportati sono indicativi

tppo per il trasporto

K CONDITIONI DELLA GARANZIA

La stufa ha una garanzia di 48 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

1 La Toyotomi Europe Sales B.V. rifiuta esplcitamente tutti gli accordi relativi a rimborso dei anni, compreso il rimborso di dati sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanziaiene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alleistruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato cui sono andevere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenire spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje leggermente infiammabili possono portare ad una combustione non controllabile, con fiamme pericolose comme conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

SOSTITUZIONE DELLO STOPPINO

PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

Aprière lo sportellino del serbatoio e togliere il serbatoio estrabile.

Togliere le batterie dal suo comparto 10.

Sollevare la griglia dall'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.

Sfilare la manopola alla stufa.

Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa.

Svitare i galletti che fissano il piano di combustione alla vaschetta.

Sollevare il piano di combustione alla vaschetta e posarlo accanto alla stufa. (Fare attenzione a non scollegare i fili).

Togliere la vite dal pernio tendendo fermo il supporto, dopodiché rimuoverlo.

Girare completeness il pernio in senso orario e togliere l'anello porta stoppino (stoppino compreso).

Girare l'anello porta stoppino in senso orario, sollevandolo. Toglierlo dal camino d'aspirazione.

Comprimere lo stoppino per liberarlo dai tre puniti di anticoraggio e sfilarlo dall'anello porta stoppino. Indossare i quanti e assicurarsi di avere a portata di mano un recipiente dove mettere lo stoppino vecchio.

12 Reinserire lo stoppino nell'anello porta stoppino rispetto il giusto verso indicate sullo stoppino stesso.
13 Inserire l'anello porta stoppino (completo di stoppino) nel camino d'aspirazione. Girare l'anello porta stoppino in senso orario per fissarlo alla manopola.
14 Inserire il supporto e riavvitare la vite che tiene fermo il pernio.
15 Rimettere aippo il piano di combustione.
16 Avvitare gradualmente i galletti.
17 Inserire di nuovo la manopola nella sua sede. Ruotare la manopola completeness versus destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte quello controlo. Se lo stoppino non si abbassa completeness, non è stato montato bene nel suo meccanismo. In quello caso la procedura deve essere ripetuta a partire dal n° 12. Sfilare la manopola alla stufa.
18 Rimettere al suoippo il mantello e riavvitare le tre viti. Rimettere aippo la manopola e poi la camera di combustione. Controllare che quest'ultima sia in posizione verticalale, prendenda alla maniglia della camera di combustione e muovendola verso destra e sinistra. Chiudere la griglia.
19 Rimettere al suoippo il serbatoio piano e riporre le batterie nell'apposto vano (fare attenzione ai poli + e-). Dop o aver rimesso aippo il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.

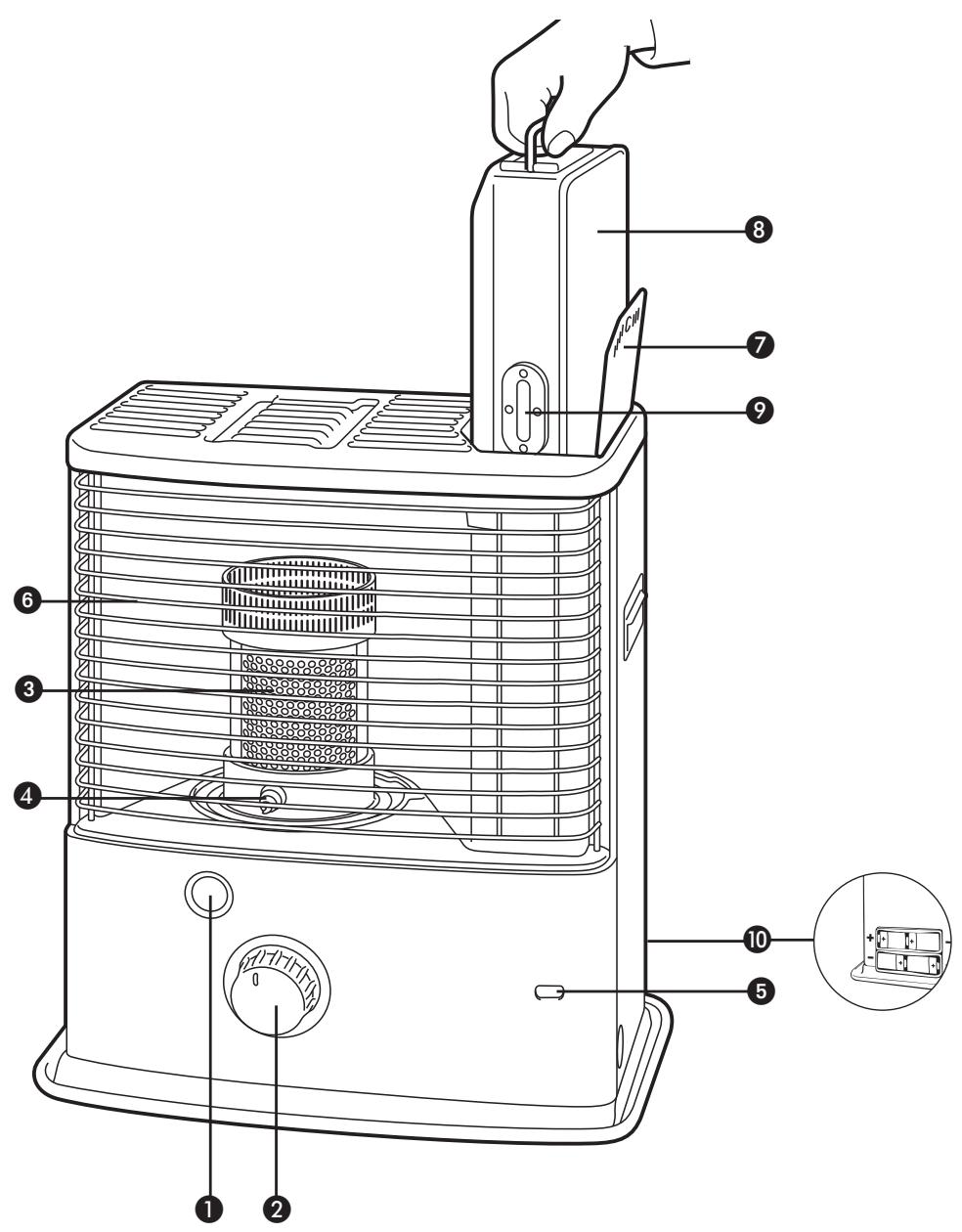

COMPONENTI PRINCIPALI

Pulsante di spegnimento rapido
2 Manopola
3 Camera di combustione
4 Maniglia della camera di combustione
Indicatore del combustible
6 Griglia
Sportellino del serbatoio estrabile
Serbatoio estraibile
9 Indicatore del combustible nel serbatoio estrabile
10 Scomparto delle batterie

Il presente prodotto non è adatto a funzioni di riscaldamento primario.

In caso avesto bisogno di ulteriori informazioni o riscontraste particolari problemi che non sono presi in considerazione nel presente manuale, vi invitiamo a visitare il nostro site www.toyotomi.eu o contattare la nostra assistenza (il cui numero di Telefono é indicato nel loro site www.toyotomi.eu)
