BEDIENUNGSANLEITUNG RS-24 ZIBRO

Vielen Dank für den Kauf des Marken-Heizofens von Toyotomi!

Der japanische Hersteller Toyotomi Co. Ltd. ist seit mehr als 65 Jahren

weltweiter Marktführer im Bereich mobiler Petroleummöfen. Toyotomi steht für

Service, Qualität und Garantie.

Auf der ganzen Welt nutzen zufriedene Kunden die komfortablen und sicheren

Heizofen.

Toyotomi-Produkte erfüllen einen sehr hohen Sicherheitsstandard, sie erfüllen

die Sicherheitsnormen nicht nur in Japan, sondern auch in allen Ländern auf

der Welt, in denen die Produkte verkauft werden.

Effizienz, Sicherheit und Komfort sind oberste Ziele bei Toyotomi.

Wir hoffen, dass Sie Ihr Toyotomi-Produkt viele Jahre geniessen konnen.

Bitte lesen Sie zunachst sorgfältig die Anleitung, um ihr Gerät optimal

einzusetzen.

Informieren Sie sich auch über unsere anderen Produkten. Besuchen Sie uns

auf www.toyotomi.eu für unsere gesamte Produktlinie.

1 LESEN SIE ZUERST DIE BETRIEBSANLEITUNG.

2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.

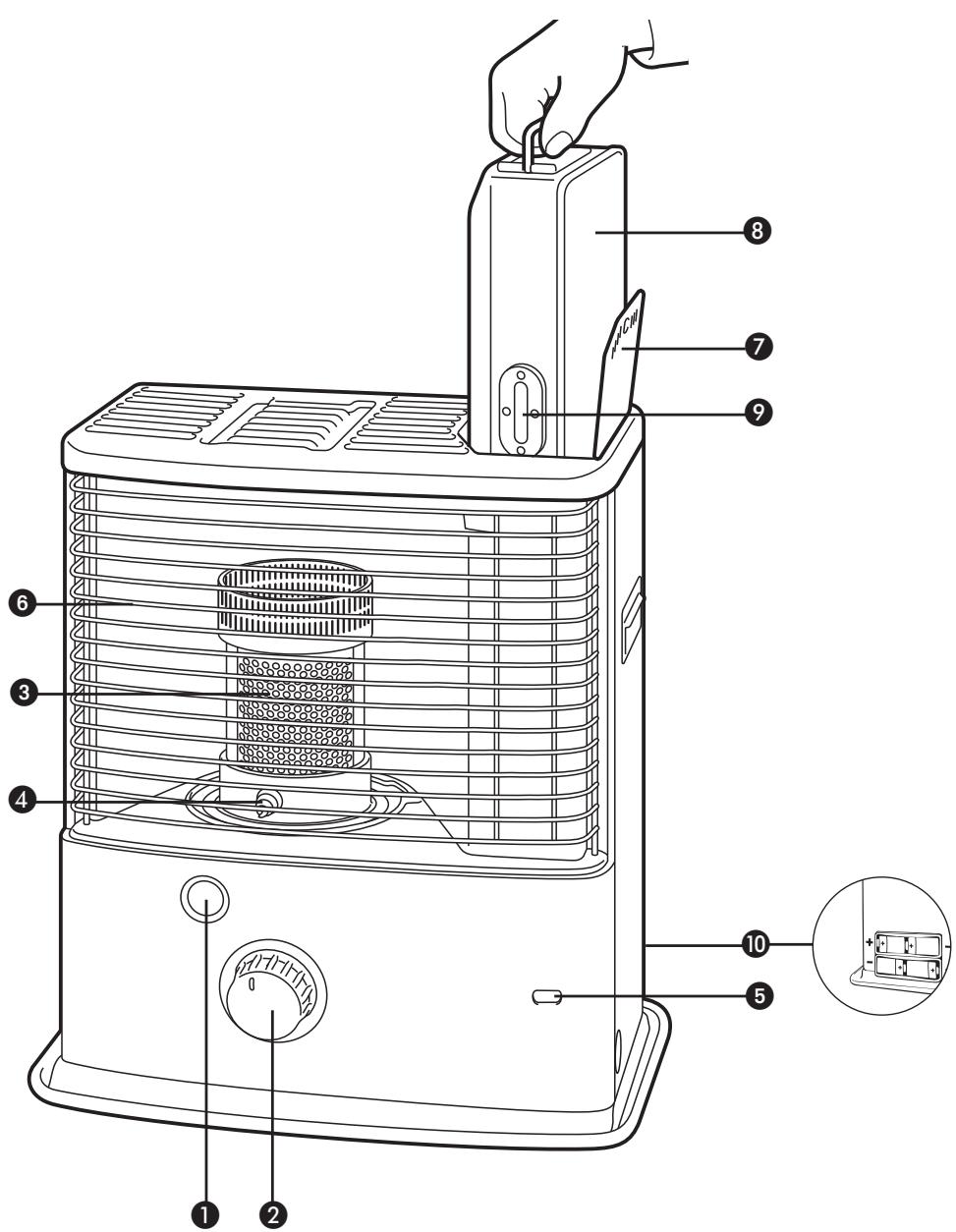

3 VOR DEM LESEN DER ANLEITUNG, KONSULTIEREN SIE DIE HAUPTKOMPONENTEN LISTE Auf DER LETZTEN SEITE.

KURZANLEITUNG

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Heizofen ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG.

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank 8 und warten Sie 30 Minuten bevor Sie den Heizofen starten (siehe Kapitel B, Abb. I).
3 Legen Sie die Batterien in das Batteriefach 10 (siehe Kapitel A, Abb. F).
4 Überprüfen Sie, ob der Brennerkopf ③ gerade steht (siehe Kapitel A, Abb. E).
5 Starten Sie den Heizofen, indem Sie den Drehregler 2 langsam nach rechts drehen, bis er sich nicht weiter drehen laßt (siehe Kapitel C, Abb. K).
6 Nach dem Starten des Ofens dauert es 30 Minuten bevor Sie führen, ob der Ofen richtig brennt (siehe Kapitel D).
7 Schalten Sie den Heizofen aus (siehe Kapitel E).

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehalters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.
• Sorgen Sie immer damit, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen daraufuf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammene befindet (siehe Kapitel B).
• Das ersten Mal wird Ihr Heizofen während des Brennens noch kurz 'neu' riechen.
• Lagern Sie den Brennstoffbehälter mit Originaldeckel und Versiegelung kuhl und dunkel.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuem Brennstoff.
• Verwenden Sie nur sauberes Heizpetroleum in Übereinstimmung mit der lokalen Gesetzgebung.
• Wenn Sie zwischen den einzelnen Sorten / Marken -wechseln, müssen Sie den Heizofen erst vollständig leer brennen halten.

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND LÜFTEN

Lesen Sieitte vor der Anwendung des Gerats sorgfaltig die Bedienungsanleitung und bewahren Sie sie fur eine zukunftige Einsichtnahme auf. Das Gerat nur dann installieren, wenn die ortlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist fur den Gebrauch als Heizofen in Wohngebäuden bestimmt, und scarfur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kuchen und in Garagen verwendet werden.

Um eine komfortable und sichere Behezung zu erreichen, sorgen Sie für eine ausreichende Belüftung.

HINWEIS: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Türd oder ein Fenster einen Spalt offen stehen zu halten, wenn das Heizgerät in Betrieb ist.

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Heizofen sicher, ohne zusätzliche Belüftung, betreiben zu konnen (siehe Kapitel J). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend beluftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50~cm^2 haben).

Dies ist ebenfalls empfehlenswert bei Räumen, die besonderss gut isoliert oder zugreif sind und/oder über 1500 m liegen. Benutzen Sie den Heizofen nicht in Keller-oder anderen unterirdisch gelegen den Räumen.

Änderungen am Sicherheitssystem sind unzulässig und wurden die Garantie einer einwandfrei Funktion des Luftführers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Handler.

Beachten Sie, dass das Gitter und die obere Platte heiß werden. Wenn das Gerät abgedeckt wird, besteht das Risiko eines Brandes. Wegen der hohen Temperatur der Oberfläche, verwenden Sie das Gerät außerhalb der Reichweite von Kindern.

SICHERHEITSSYSTEM

Wenn Sie das Heizgerät eingeschaltet haben, kann es sein, dass es sich bei einer relativ niedrigen Zimmertemperatur (19 bis 20 °C) automatisch ausschaltet. Der Grund hierfür ist Wärmeansammlung im Heizgerät.

Dieses Phenomen ist eine logische Folge des vorhandenen Sicherheitsmechanismus. Wenn das Heizgerät bei niedrigeren Umgebungstemperaturen eingesetzt wird, tritt these Phenomen nicht auf.

SPEZIELL FÜR FRANKREICH: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie ihren Handler. Die Adressen unserer Handler finden Sie auf unserer Website. Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

SPEZIELL FÜR GROBBRITANNIEN: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Volkswagen, auf Booten und in Fahrerhäusern zu benutzen.
• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belufteten Räumen (die Mindestmaße für zu beheizende Räume entnehmer Sieitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1500 m zu benutzen.
• Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen.

Wenn these Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sichrechtzeitig nach den entsprechenden Vorschriften.

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.

Diesen Transport-verschluβfinden Sie im Verpackungskarton. Nur hiermit kann der Kaminofen nach Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!

DER RICHTIGE BRENNSTOFF

Ihr Heizofen wurde für die Benutzung von, sauberem Heizpetroleum hoher Qualität, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

• erhöhte Störungsanfälligkeit
• unvollständige Verbrennung
• verkürzte Lebensdauer des Heizofens
• Rauch und/oder Geruch
• Ablagerung auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihr's Heizofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderen als hochwertigem Wasserfreiem Petroleum fällt nicht unter die Garantie.

Informieren Sie sich bei Ihr hem Handler in Ihrer direkten Umgebung über den richtigen Brennstoff fur ihren Heizofen.

14 SICHERHEITSRATSCHLAGE

1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen NICHT, wenn er brennt oder noch heißt ist. In diesen Fall auch KEINE Wartungsarbeiten durchführten.

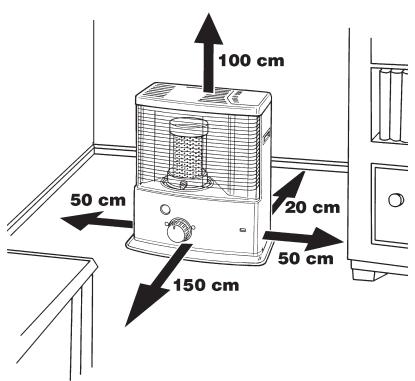

3 Stellen Sie den Heizofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfls daraufuf, daß der Raum über dem Heizofen frei ist.
4 Benutzen Sie den Heizofen NICHT in staubigen Räumen und NICHT an Stellen, an denen es starkzieht. In beiden Fälle erhalten Sie keine optimale Verbrennung.
5 Schalten Sie den Heizofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff IMMER an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Heizofen NIEMALS an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Die Oberseite des Ofens wird heiß. Der Ofenarf NICHT abgedeckt werden (Feuergefahr). Berühren Sie die Oberseite und das Gitter nicht.
10 Achten Sie IMMER auf ausreichende Belüftung.
11 Dieses Gerätarf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei desserfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch demanden, der fur die Sicherheit dieser Personen zuständig ist.

12 Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, Sinnlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
13 Kinder nicht mit dem Gerät spielten halten.
14 Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgefuhrt werden.

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES HEIZOFENS

1 Nehmen Sie den Heizofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Heizofen muß folgenden vorhanden sein:

• eine Syphonpumper
• ein Transportverschluß
  -但这五回的格言是：

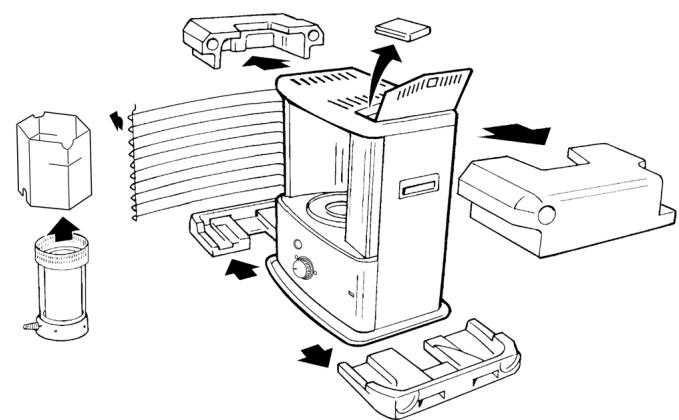

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Entfernen Sie das übrige Verpackungsmaterial:

• Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter 6.
  Heben Sie das Gitter aus der Kerbung (Abb. B) undziehen Sie es nach vorn.
• Ziehen Sie beiden Enden des Verpackungsmaterials nach hinten und gleichzeitig leicht nach unten (Abb. C).
• Nehmen Sie den Brennerkopf ③ aus dem Heizofen und entfernen Sie auch das Verpackungsmaterial (Abb. D).
• Setzen Sie den Brennerkopf wieder ein. Der Brennerkopf stehen richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff 4 etwas nach links und rechts verschiebenlässt (Abb. E). SchlieBen Sie das Gitter: in dem Sie es leicht anheben, um es wieder in die Kerbung einrasten zu halten.
• Öffnen Sie den Deckel des Brennstofftanks ⑦ und entfernen Sie das Stückchen Karton.

3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.

4 Legen Sie die Batterien in das dazu bestimme Fach 10 an der Rückseite des Heizofens (Abb. F). Achten Sie damit auf die + und - Pole. Am besten verwenden Sie dazu neue Alkaline-Batterien (4 x Groß C).
5 Der Boden muß stabil und waagerecht sein. Stellen Sie den Heizofen an eine andere Stelle, falls er nicht waagerecht stehen. Versuchen Sie nicht durch Unterlage von Büchern oder Ähnlichem den Stand zu korrigieren.
6 Ihr Heizofen ist jetzt betriebsbereit.

Verwenden Sie den Heizer nicht in einer Höhe von über 1500 Metern.

B DAS BEFULEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Heizofen muss ausgeschaltet sein.
2 Öffnen Sie den Deckel 7 undziehen Sie den Brennstofftank 8 aus dem Heizofen (Abb. G). Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben, Griff zum Boden) und drehen Sie den Tankverschluß auf (Abb. H). HINWEIS: Der Tank kann kurz nachtropfen.

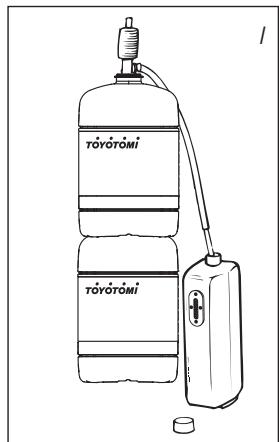

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister hoher steht als der Brennstofftank (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank flieBt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff*(-hnt sich aus, wenn er warmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß (Abb. K). Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Heizofen ein (Tankverschluß nach unten). Schließen Sie den Deckel. Sicherstellen, dass der Tankdeckel fest sitzt und überprüfen, ob Brennstoff ausläuft, wenn die Deckelseite nach unten zeigt. Anschließlich den herausnehmbaren Brennstofftank in den Heizofen eingufen.

C DAS STARTEN DES HEIZOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Belüftung oder starten Sie den Ofen das ersten Mal außerhalb des Wohnraumes.

Wenn Sie den Heizofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzenden des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Heizofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochetes.

Achten Sie vor dem Starten des Heizofens daraufuf, daß sich noch genugend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige ⑤)(Grün=voll, Rot=leer).

Starten Sie den Heizofen immer über die Drehregler ②. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Hierbei gehen Siewie folgtvor:

Drehen Sie den Drehregler ② nach rechts bis zum Anschlag (Abb. L). Mit einem gewissen Druck konnten Sie den Drehregler dann noch etwas weiter drehen, er federt dann jedoch von selbst wieder zurück. So wird der Docht auf die höchste Position eingestellt und das Sicherungssystem aktiviert.

Haben Sie das Heizgerät gestartet und es schaltet sich kurz danach wieder aus, müssen die Batterien ausgetauscht werden. Am besten verwenden Sie dazu neue Alkaline-Batterien (4 x Großbe C).

Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein, drehen Sie dann den Flammenregler (Abb. M) erst ganz nach links, bevor Sie den Docht für die Zündung in die höchste Position einstellen (Kapitel C).

Vor dem Starten des Heizofens immer kontrollieren, ob die Brennkammer 3 gerade steht, indem Sie den Handgriff 4 kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn der Brennerkopf schrag steht, führt dies zu Rauch- und Rußentwicklung.

D DAS BRENNEN DES OFENS

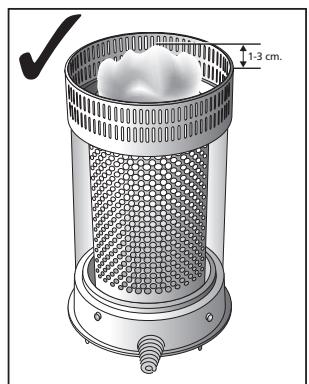

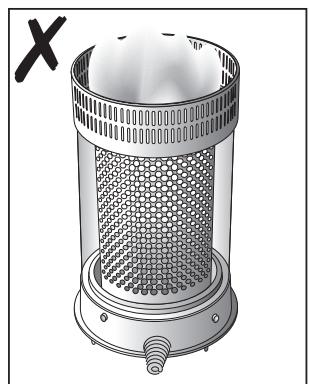

Nachdem der Heizofen gestartet wurde, dauert es 30 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch- und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führen kann (Abb. R).

R

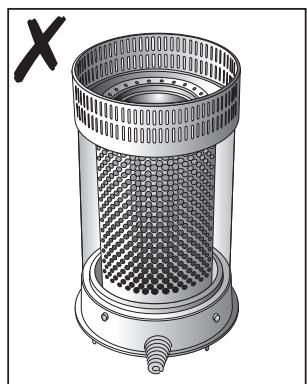

Wenn die Flamme auf hochster Brennstufe zu niedrig bleibt, muß die Dochthöhe nachgestellt werden (siehe Kapitel G). Voraussetzung ist ein gut mit Brennstoff durchtränkter Docht.

Eine zu niedrige Flamine kann entstehen durch:

• zu weniger Brennstoff

(befüllen Sie den Brennstofftank)

• schlechten Brennstoff

(wenden Sie sich an ihren Handler)

• zu weniger Belüftung

(ein Fenster oder eine Tur einen Spalt breit offen)

• Verschleib des Dochetes

(wenden Sie sich an ihren Handler oder

Dochtwechsel erforderlich, siehe Kapitel L)

E DAS AUSSCHALTEN DES HEIZOFENS

Drücken Sie die Abschalt-Taste ①. Die Flamine erlöscht nach kurzer Zeit (Abb. N).

F STÖRUNGEN, URSACHEN UND Lösungen

Wenn sich eine Störung nicht mit Hilfe der unterstehenden Hinweise beheben laßt, dann wenden Sie sichitte an ihren Handler.

DER OFEN LÄSST SICH NICT STARTEN.

Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F).
Die Batteriespannung ist zu niedrig. Austauschen (Abb.F)
- Sie haben den Heizofen vollständig leerbrennen setzen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.

UNGLEICHE FLAMME UND/ODER RUB UND/ODER GERUCH

• Der Brennerkopf ③ ist nicht richtig eingesetzt.
  Mit dem Handgriff 4 den Brennerkopf richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschiebenläßt.
• Sie benutzen veralteten Brennstoff.
  Fangen Sie jeder neue Heizsaison mit neuem und richtig Brennstoff an.
• Sie benutzen einen falschen Brennstoff.
  Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
  Staubanhäufig im unteren Bereich des Heizofens.
  Wenden Sie sich an ihren Handler.
  Die Dochthöhe ist nicht richtig.
  Wenden Sie sich an ihren Handler.

DER HEIZOFEN GEHT LANGSAM AUS.

Der Brennstofftank ist leer.
Siehe Kapitel B.
- Es befindet sich Wasser im Filter.
Trocknen Sie den Filter (Kapitel G, Abb. P).
- Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an ihren Handler.
- Der Docht ist an der Oberseite verhärtet. Heizofen außerhalb des Wohnraumes vollständig leer brennen halten (Kapitel G). Verwenden Sie richtig Brennstoff.
- Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.

DIE FLAMME DES OFENS BRENNT ZU NIEDRIG.

• Der Docht ist zu niedrig eingestellt.

Wenden Sie sich an ihren Handler.

• Der Heizofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht.

Nach dem Einsetzen des vollen Brennstoffanks 30 Minuten warten, bevor der Heizofen erneut gestartet wird.

• Sie benutzen veralteten oder einen falschen Brennstoff.

Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").

• Der Raum wird nicht ausreichend ventiliert.

Ein Fenster oder eine Tur kurz welt offen und danach einen Spalt breit offen halten.

DIE FLAMME DES HEIZOFENS BRENNT ZU HOCH.

• Sie benutzen einen falschen, zu flüchtigen Brennstoff.

Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").

• Der Docht ist zu hoch eingestellt.

Wenden Sie sich an ihren Handler.

G DIE WARTUNG

Ihr Heizofen bestehtigt kaum Wartung. Staub und Flecken sollen den noch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnackige Flecken entstehen konnen. Normalerweise sind nur die folgenden 4 Teile dem Verschleib ausgesetzt:

1. DIE BATTERIEN

These konnen Sie selbst austauschen. Das bei der Funkenentladung abgegebene Gerausch überprüfen. Ist ein Knacken zu horen, dann ist wahrscheinlich die Spannung der Batterie gering.itte die Batterie wechseln. Wenn das Gerausch auch nach dem Auswechseln der Batterie gleich bleibt, die Zündung im Rahmen des Wartungsverfahrens Nr. 3 kontrollieren. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall.

2. DER DOCHT

Um die Lebensdauer des Doches zu verlangern, sollen den Heizofen von Zeit zu Zeit vollständig leer brennen setzen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flame etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

3. ELEKTRODEN

Bei einer Verschmutzung der Elektroden durch Kohlenstoff oder Teer, diese reinigen. Beim Eintauchen der Elektroden in den Docht kann es zu einem Zündaussetzer kommt. In diesen Fall die Position der Elektroden anpassen. Dabei darauf aufachten, dass kein Wasser auf die Elektroden gespritzt wird.

4. DER BRENNSTOFFFILTER

Kontrollieren Sie auch den Brennstofffilter regelmäßig:

Nehmen Sie den Brennstofftank ③ aus dem Heizofen und entfernen Sie den Brennstofffilter (Abb. P). Halten Sie ein Tuch bereit, da noch ein weniger Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sie Ihn auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Heizofen ein.

Brennstofffilter

Entfernen Sie selbst keine Teile aus dem Heizofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.
! Bevor Sie Wartungsarbeiten ausfuhren, muß der Heizofen ausgescheltet und abgekühlt sein.

H LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Heizofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

1 Starten Sie den Ofen außerhalb des Wohnraumes und setzen Sie ihn vollständig leer brennen.
2 Lassen Sie den Heizofen anschließend abkühlen.
3 Den Heizofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
4 Die Batterien aus dem Batteriefachnehmen und an einer trockenen Stelle aufbewahren.
5 Reinigen Sie den Brennstofffilter (siehe Kapitel G).
6 Lagern Sie den Heizofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollenn Sie in der nächsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jeder neue Heizsaison immer mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Heizofen erneut in Betrieb nehmen.

TRANSPORT

Um zu verhindern, daß der Heizofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Heizofen abkühlen.
2 Nehmen Sie den Brennstofftank ③ aus dem Heizofen und entfern den Sie den Brennstofffilter (Abb. P). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Heizofen aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. Q) und drücken Sie ihn fest, so daß kein Brennstoff austritt.
4 Den Heizofen immer aufrecht transportieren.

Brennstofffilter

TransportverschluB

J TECHNISCHE DATEN

Zündung	elektrisch	Abmessungen (mm)	Breite	428
Brennstoff	Heizpetrolem	(einschließlich Bodenplatte)	Tiefe	295
Kapazität (kW)*	2,40		Höhe	453
Geeigneter Raum (m3)**	40-85	Zubehör:	Transportverschluß
			Syphonpumpe
Brennstoffverbrauch (Ltr/Std)*	0,250	Benötigte Batterien	4x LR14, MIN 1400
Brennstoffverbrauch (g/Std)*	200		1,5V
Brenndauer pro Tank (Std)*	16	Dochtyp	F
Inhalt Brennstofftank (Liter)	4,0	Gewicht (kg)		7,5

• Bei Einstellung auf maximalem Stand
  ** Angegebene Werte sind Richtwerte

K GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Heizofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie besteht, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Heizofen ausgeführrt wurden.
4 Teile, die normalem Verschleib ausgesetzt sind, wie die Zündspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
6 Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sagar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Heizofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Handler.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Heizofen zu transportieren, sondern schalten Sie den Heizofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-FeuERlöscher.

WECHSELN DES DOCHTES

L DER OFEN MUSS GANZ ABGEKühLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.

1 Öffnen Sie den Deckel undnehmen Sie den Brennstof-tank heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach 10.
3 Das Gitter aus der Kerbung haben und nach vornziehen. Den Brennerkopf aus dem Ofen nehmen. Das Gitter schlieben.
4 Den Drehregler vom Ofen abziehen.
Die drei Gehäuseschrauben an der Unterseite lösen. Das Gehäuse ein weniger nach vornziehen und von der Bodenplatz abnehmer.
Die Flügelmuttern unter dem Brennersitz lose.
7 Den Brennersitz hochziehen, bis der Docht sightbar wird. Legen Sie den Brennersitz geben den Ofen. (Achten Sie darauf来进行, dass die Drähte sich nicht länger).
Die Schraube, die den Halter festhalten, aus der Achse drehen. Halter entfern.
9 Halter bis zum Ende nach rechts drehen und den Dochthalter entfernen (inkl. Docht).
Drehen Sie den Dochthalter gegen den Uhrzeigersinn und haben den Dochthalter an. Entfernen Sie den Dochthalter von der ersten Luftöffnung.
11 Docht drücken, um die drei Dochtstifte zu losen und um den Docht vom Dochthalter zu entfernen. Dafür sorgen, dass Sie Handschuhe/TRagen und ein Behälter für den gebrauchten Docht bereitsteht.

Den Docht in den Dochthalter in die Richtung, die auf dem Dochthalter eingraviert ist, einsetzen.
13 Platzieren Sie den Dochthalter ( mit Docht ) wieder an der ersten Luftöffnung. AnschlieBend drehen Sie den Dochthalter im Uhrzeugersinn auf die Dochtbefestigung.
14 Den Halter einbauen. Danach die Schraube anziehen, die den Halter festhalten.
15 Den Brennersitz wieder montieren.
Die Flügelmattern gleichmäßig handfest anziehen.
17 Den Rändeldrehknopf für den Docht auf den Dochtmechanismus setzen. Den Knopf so welt wie möglich nach rechts drehen. Auf die Kippsicherung drücken, um zu kontrollieren, ob der Docht vollständig hinabgelassen werden kann. Mehrere Male wiederholen. Wenn der Docht nicht ganz nach unter geschoben werden kann, wurde er nicht ordnungsgemäß eingesetzt. Ist das der Fall, Arbeitsweise ab Punkt 12 wiederholen. Den Drehregler vom Ofen abziehen.
Das Gehäuse wieder aufsetzen und die drei Schrauben festdrehen. Den Rändeldrehknopf des Dochetes einstellen. Dann den Brennerkopf wieder einsetzen. Kontrollieren Sie, ob diese gerade stehen, indem Sie mit dem Handgriff kurz nach links und rechts schiben. Das Gitter schliessen.
19 Den gefüllten Brennstofftank wieder aufsetzen. Die Batterien in das Batteriefach einlagen (acht den Sie damit auf die + und - Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.

WICHTIGE EINZELTEILE

1 Abschalt-Taste
Drehregler
Brennerkopf
4 Handgriff Brennerkopf
Brennstoffanzeige
Gitter
Deckel
Brennstofftank
Brennstofftank
Brennstoffanzeige des Brennstofftank
10 Batteriefach

F PANNES: CAUSES ET REMÉDES

B FYLLE PÄ DRIVSTOFF

Ikke fyll den uttakbare beholderen i stua, men på et bedre egnet sted (det kan alltid blis). Følg fremgangsmåten nedenfor:

Folg fremgangsmaten nedenfor:

OREGELBUNDEN LAGA OCH/ELLER SOT OCH/ELLER DALIG LUKT

14 OHJEITA TURVALLISTA KÄYTTÖÄ VARTEN

B POLTTOAINEEN TÄYTTÖ

Dieses Produkt eignet sich nicht als Haupteizgerät.

Falls Sie weitere Informationen wünschen, oder sollen den besondere Probleme auftreten, die in dieser Bedienungsanleitung nicht ausfurhrlich genug behandelt werden, besuchen Sieitte unsere Website (www.toyotomi.eu), oder fordern Sie die benotigte Auskunft von unserem Kundendienst an (Telefonnummer auf www.toyotomi.eu)
