MANUALE UTENTE SES7004X CATA

Istruzioni d'uso e manutenzione per fornii ad incasso

EL

Ooyniecs xphonks kai ouvtnpnongs Evtoixauewv foupvw

NL

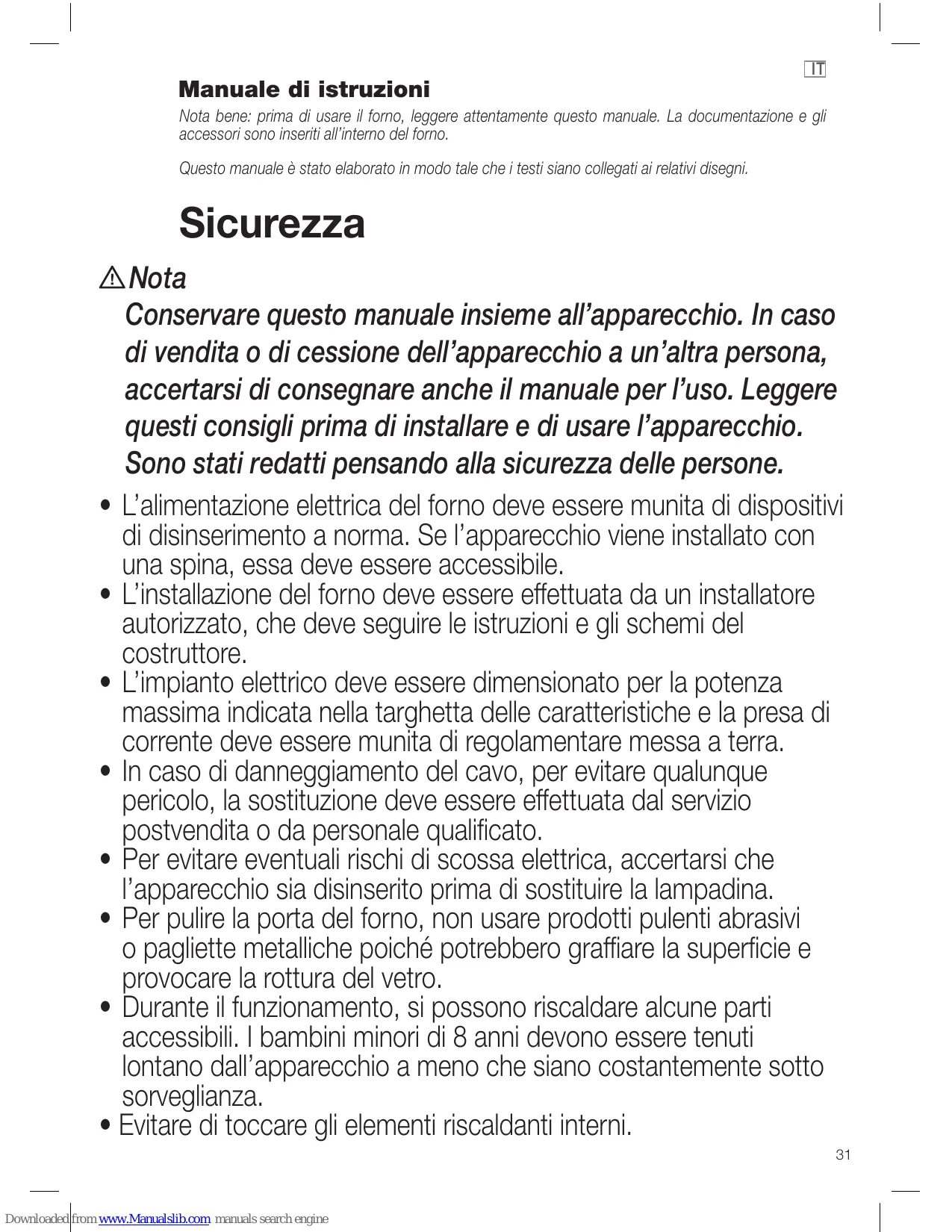

Manuale di istruzioni

Nota bene: prima di usare ilorno, leggere attendamente quello manuale. La documentazione e gli accessori sono inserti all'interno delorno.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Sicurezza

△ Nota

Conservare quello manuale insieme all'apparecchio. In caso di vendita o di cessione dell'apparecchio a un'altra persona, accertarsi di consegnareanche il manuale per l'uso. Leggerequesti consigli prima di installare e di usare I'apparecchio. Sono stati redatti pensando alla sicurezza delle persone.

• L'alimentazione elettrica del forno deve essere munita di dispositivi di disinserimento a norma. Se l'apparecchio viene installato con una spina,essa deve essere accessibile.
• L'installazione del forn o deve essere effettuata da un installatore autorizzato, che deve seguire le istruzioni e gli schemi del costruttore.
• L'impiano elettrico deve essere dimensionato per la potenza massima indicata nella targhetta delle caratteristiche e la presa di corrente deve essere munita di regolamentiare messa a terra.
• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal servizio postvendita o da personale qualificato.
• Per evitare eventuali rischi di scossa elettrica, accertarsi che l'apparecchio sia disinserito prima di sostituire la lampadina.
• Per pulire la porta delorno, non usare prodotti pulenti abrasivi o pagliette metalliche poiché potrebbero graffiare la superficie e provocare la rottura del vetro.
• Durante il funzionamento, si possono riscaldare alcune parti accessibili. I bambini minori di 8 anni devono essere tenuti lontano dall'apparecchio a meno che siano costamente sotto sorveglianza.

• Evitare di toccare gli elementi riscaldanti interni.

• Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone le cui disponità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, purché, grazie a una persona responsabile della loro sicurezza, esse possano beneficiare di sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio e i pericoli che comporta. I bambini non devono giocare con l'apparecchio.

• La pulizia e la manutenzione che deve effettuire l'utente non possono essere eseguite da bambini non sorvegliati.
• Questo appearecchio è destinato ad uso domestico normale. Non può essere usato per fini commerciali o industriali. Serve esclusivamente alla cottura di prodotti alimentari.
• Non cercare di modificare le caratteristiche dell'apparecchio. Ciò potrebbe comportare un pericolo.
• Non appoggiare carichi pesanti sulla porta del forno e impedire che i bambini possano salirci o sedervisi.
• Spagnere ilorno prima di effettuare qualsiasi intervento di pulizia all'interno.
• Dopo l'uso, accertarsi che tutti i comandi delorno siano in posizione di arresto.
• Dopo l'uso delorno, non riporvi accessori o cibi.
• Non usare apparecchi a vapore o ad alta pressione per pulire l'apparecchio (requisito relativo alla sicurezza elettrica).
• Per l'ecuzione di tutti i programmi, compreso il grill, ilorno deve sempre funzionare con la porta chiusa.
• Per montare le teglie o le griglie, seguire le istruzioni della sezione Uso / Accessori.
• Se si monta un pannello di controllo di un altro appearecchio, si dovranno utilizzato solo piani di cottura consigliati dal fabbricante.

Identificazione

Identificare il modello del fornò ("a", "b", "c", "d", "e") confrontando il quadro comandi del proprio apparecchio con quello delle illustrazioni.

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Connessione alla rete di alimentazione elettrica. Verificare i dati della targhetta delle caratteristiche (1.2.1) e le misure del mobile in cui deve essere incassato ilorno (1.2.2, 1.2.3).

L'apparecchio deve essere collegato alla rete di alimentazione tramite una connessione fissa monofase, nella qu ale deve essere garantito il collegamento neutro (colore blu) con il neutro (1.2.4). Inserire il forno nel vano facendo attenzione che il cavo che avanza non resti nella parte superiore (1.2.5, 1.2.6). Fissarlo al mobile con le due viti in dotazione (1.2.7). Per conclusere l'installazione dell'apparecchio, è necessario impostare l'ora (a,b, c, d). Dopo un periodo di inattività, l'apparecchio passa allo stato di standby in cui, a seconda del modello, diminuisce la luminosità o si spelgne il display.

Uso

Prima di usare ilorno per la prima volta, scaldarlo a vuoto (senza cibo, in posizione , a 250^ per 30 minuti). L'eventuale produzione di fumo o di cattivi odori è normale ed è dovuta al riscaldamento di tracce di grasso, ecc. Una volta raffreddato ilorno, pulire l'interno dell'apparecchio con un panno umido.
2.1 Accessori. A seconda dei modelli, sono in dotazione la teglia dai bordi alto (2.1.1), la teglia piatta (2.1.2) e la griglia multifunzione (2.1.3) che si usano singolarmente. è uncommone possibile abbinare qualsiasi teglia alla la griglia multifunzione (2.1.4) per formare un insieme. Tutti gli accessori o insiemi POSSONO ISSERE usati direttamente o montati sulla griglia ad estrazione parziale (2.1.5) o sulla griglia ad estrazione totale (2.1.6, 2.1.7, 2.1.8) (2.1.9). Se presente, la griglia ad estrazione parziale può essere usata singolarmente o insieme alle teglie (3 modalità) (2.1.10). La griglia semplice è ad uso singolo (2.1.11). Se il fornso dispone di guide autoestrabili "impulse", insertirle nel fornro per primezza la teglia (2.1.12). Quando siCTL il fornro, le guide "impulse" fuoriescono automaticamente (2.1.13). Con le guide "impulse" è indispensable

usare una teglia sulla quale devono essere sistemat i cibi (2.1.14). Tenere presente la posizione delle griglie per l'insertimento all'interno del forno. Vi sono arresti laterali antiribaltamento (2.1.15).

2.2 Posizione dell'accessorio. Vi sono 5 posizioni disponibili per gli accessori _1 _2 _3 _4 _5 .
2.3 Impostazione dell'ora.

Orologio digitale (e): premere il pulsante e i numero inizieranno a lampeggiare (2.3.3). Impostare l'ora utilizzando i pulsanti e (2.3.4). Dopo quale secondo i numero smetteranno di lampeggiare (2.3.5).
Orologio analogico (d): Quando il forno viene collegato alla presa elettrica per la prima volta l'icona lampeggerà e dopo aver premuto a lungo il selettore si imposterà l'ora girando il selettore a destra o a sinistra.

Per le impostazioni successive dell'orologio premere brevamente il selettore per 4 volte sono a quando l'icona lampeggia. Impostare l'ora girando il selettore a destra o a sinistra. L'ora verrà confirmata automaticamente dopo 10 secondi o se si preme il selettore (2.3.6).

Note: occorre impostare di nuovo l'ora dopo un blackout o ilchio dell'ora legale.

2.4 Prodotto da cucinare. Informare il cibo. Selezionare l'accessorio o gli accessori e la relativa posizione, dopo aver consultato la tabella di cottura. Chiudere la porta.
2.5 Selezione della funzione di cottura. Selectionare la funzione di cottura a seconda del modello
Calore tradizionale ventilato. Per qualsiasi tipo di cibo. É possible cucinarie più cibi allo stesso tempo allaenza che si mescolino i sapori, né gli odori.
Turbo plus. Il calore è prodotto dalla resistenza centrale.
Grill forte ventilato. Per gratinare distribuendo uniformamente il calore. Ideale per arrosti di grande dimensioni.
Grill forte. Per gratinare pasta, souffle e besciamella.
Grill leggero. Hamburger, fette di pane e cibi di piccole dimensioni.
Calore intenso alla base. Il forte calore si distribuisce uniformamente alla base. è ideale perpisze e paella.
Calore intenseo dalla ventilato. Il forte calore si distribuisce uniformamente. è ideale per paella.
Calore tradizionale. Pane, torte, torte farcite e carne magra.
Scongelamento. Per scongelare qualsiasi prodotto in brevissimo tempo.
Funzione ECO*.Per pane, dolci, sformati o carne magra.

Scongelamento. Scongela rapidamente agli tipo di alimento.

(*) Questa è la funzione utilizzata nella dichiarazione di consumo energetico, ai sensi del regolamento R65-R66/2014, in conformità con la normativa 60350-1.

2.6 Impostazione della temperatura Impostare la temperatura ruotando la manopola. La spia si spegne quando viene raggiunta la temperatura impostata.

FUNZIONI LEGATE AL TEMPO

2.7 Impostazione della durata.

Timer (b, c): selezionale i minuti girando il selettore del timer (2.7.1). Se si preferisce che ilorno funzioni sono un limite di tempo, girare il selettore nella posizione manuale.

Orologio digitale (e): Selezionate la funzione di cottura e la temperatura richiesta. Premere finché si visualizza (2.7.2). Regolare il tempo di cottura premendo o (2.7.3) . Il tempo verrà automaticamente confermato dopo pochi secondi e si avviare il conto alla rovescia. Al termine del conto alla rovescia il forno émetterà un bip. Per fermare il bip premere qualsiasi pulsante e specnere il forno.

2.8 Impostazione dell'ora di avvio

Orologio analogico (d). Cucinare impostando l'ora di inizio della cottura permette di iniziare e finire la cottura automaticamente secondo l'orario programmato.

Per programmare l'orario di inizio della cottura premere brevamente il selettore una volta fino a quando l'icona non lampeggia. Per aumentare o diminuire il tempo di cottura girare il selettore a destra o a sinistra. L'icona continuera a lampeggiare per parecchi secondi dopo l'ultimo giro. Se durante questo tempo il selettore non viene premuto o girato, le braccia dell'oro-logio girano automaticamente per migliorare che l'ora e il programma sono stati cancellati. Premere il selettore per confermare l'orario di avvio della cottura (l'icona è accesa) e il timer cambia in STOP (inizio nuovamente a lampeggiare). Per programmare il tempo finale di cottura seguire la stessa procedura descritta sopra.

La cottura si avviere quando l'orologio ha raggiunto l'ora programmata.

Per annullare il programma prima della fine, pre-mere il selettore per parecchi secondi, il programma verrà annullato e il timer ritornerà in posizione di cottura manuale.

2.9 Sezione del tempo di fine cottura.

Orologio digitale (e): Selezionare la funzione di cottura, la temperatura e il tempo di cottura. Premere finché si visualizza (2.9.1).

Regolare il tempo di fine cottura premendo o (2.9.2). L'orario di avvio della cottura verrà ritardato in modo che la cottura finisce all'ora indicata. Quando si sare raggiunta l'ora, il forno émetterà un bip. Premere qualsiasi pulsante per far smettere il bip.

Orologio analogico (d).(2.9.3): La cottura con la programmazione del tempo finale permette di

avviare subito la stessa e di fermarla automaticamente all'orario programmato.

Per programmare l'orario di inizio della cottura premere brevamente il selettore una volta forn a quando I'icona . Impostare l'orario di fine cottura girando il selettore a sinistra o a destra. STOP

L'icona continuera a lampeggiare per parec
chi secondi dopo l'ultimo giro. Se durante questo
tempo il selettore non viene premuto o girato, le
braccia dell'orologio girano automaticamente per
mostrare che I'ora e il programma sono stati cancellati. Premere il selettore per confirmare I'orario di fine cottura (tempo minimo di cottura 2 minuti).
Dopo aver CONFermato il programma la cottura inizia e viene automaticamente avviato l'allarme. La cottura si arresterà quando I'orologio ha raggiunto I'ora di fine programmata.
Per vedere il programma premere il selettore, il timer在哪的Ilprogramma selezionato.
Quando termina la cottura, I'icona lampeggerà e la sveglia emetterà un bip. Dopo un minuto il bip smetterà e continuera a lampeggiare fino a quando non si preme il selettore.

Per annullare il programma prima della fine, premere il selettore per parecchi secondi, il programma verrà annullato e il timer ritorrera in posizione di cottura manuale.

2.10 Funzione bip.

Orologio digitale (e): Con ilorno acceso o spento, premere fino a quando non si raggiunge (2.10.2). Regolare il tempo di cottura premendo o (2.10.3). Il tempo verrà automaticamente confermatobero pochi secondi e si avviere il conto alla rovescia. Al termine del conto alla rovescia si sentirà un bip. Premere qualsiasi pulsante per far smettere il bip.

Orologio analogico (d) (2.10.4): Premere il selettore 3 volte fino a quando l'icona lampeggia. Impostare girando il selettore a sinistra o a destra. Premere il selettore per confermare automaticamente. Si sentirà un bip al termine. Dopo un minuto il bip smetterà e continuera a lampeggiare fino a quando non si preme il selettore.

É possible usare l'allarme solo quando non è stato impostato un programma di cottura.

2.11 Blocco bambini. Per evitare che i bambini maneggino l'apparecchio.

Orologio digitale: Premere e simultanea-mente fino a quando non compare per attivare l'allarme (2.11.1).

Avvertenze per l'uso: Una volta trascorso il tempo di cottura, ruotare le manopole della funzione e della temperature sulla posizione 0 e la manopola del tempo sulla posizione della mano. Aprir la porta delorno facendo attenzione, poiché si potrebbe verificare la fuoriuscita di vapore caldo.

3

Manutenzione e pulizia

3.1 Pulizia degli accessori. Sono lavabili in lavastoviglie. Per lavarli a mano, usare un detersivo comune. Lasciarli in ammollo per agevolare la pulizia.

Pulizia dell'interno del forno.

3.2 Modelli con le pareti lisce. Estrarre le guide laterali. A seconda del modello, vi sono due tipi di fissaggio per le guide laterali: nella supporto (3.2.1, 3.2.2) o con supporto, (3.2.3, 3.2.4). Una volta estratte le guide, usare una spugnetta inumidita per pulire le pareti laterali (3.2.5) (3.2.6). Dop la pulizia delle pareti delorno, rimettere a quello le guide.
3.3 Pulizia dell'esterno del forno. Usare prodotti neutri e asciugare bene con un panno morbido.
3.4 Funzione AquaSmart. è un sistema che agevola la pulizia del forno, grazie all'impiogo del vapore acqueo. La durata è di 35 minuti e si svolge nel modo seguente.

• Comincare con il forno tiepido.
• Estrarre tutti gli accessori e le guide laterali a seconda del modello.
• Spruzzare 200 ml d'accu sulle pareti all'interno delorno. Una quantità eccessiva d'accu potrebbe provocarne il traboccamento.
• A seconda del modello,

a) AquaSmart (e). attendere che il forno indichi la conclusione del ciclo di pulizia.
b) tradizione (a, b, c, d) a 150^ , per 10 minuti. Trascorso quello tempo, regolare la temperatura al minimo (35^ - 75^ a seconda del modello) e lasciare in funzione per 25 minuti. Il mancato rispetto di questeindicazioni potrebbe provocare la formazione di condensa sul frontale.

• Spagnere il forn.
• Aprire la porta del forno facendo attenzione ad evitare il contatto con il vapore.
• Alla fine del ciclo, servendosi di una spugnetta, rimuovere l'acqua e i residui di sporco. Questo ciclo che agevola la pulizia è meno efficace se non si rispetto i tempi indicati.
• A seconda del modello, ci si può avvalere della funzione Segnalatore.

Avvertenze per l'uso: 1. Accertarsi che ilorno sia spento. 2. Non usare mai idropulitrici a vapore.

4

Solutazione dei problemi

Alcuni inconvenienti possono essere risolti lavoramente dall'utente.

4.1 Non funzione. Accertarsi che l'apparecchio sia collegato all'alimentazione elettrica e/o che la manopola del tempo non si trovi sulla posizione 0.
4.2 Esce del fumo durante la cottura. Abbassare la temperatura e/o pulire ilorno (punto 3.3).
4.3 Si sente rumore dopo la cottura. E normale: il ventilatore continua a funzionare fino ad abbassare la temperatura interna ed esterna.

I modelli con display digitale sono muniti di un sistema di diagnosi che rileva e avverte in caso di qualsiasi anomalia, visualizzandolo sul display:

4.4 Ilorno non funzione. Compare il messaggio Off. Ciò più essere dovuto ad un cortocircuito elettrico durante la cottura. Girare il selettore di funzione su 0.
4.5 Non funziona. Lampeggia Ruotare la manopola delle funzioni sulla posizione 0 e sbloccare ilorno (punto 2.11).
4.6 Funzione. Lampeggia Premere qualsiasi tasting.

Non intervenire sul forn o per riparlo, rivolgersi al Servizio di Assistance Tecnica.

5

Rispetto per l'ambiente

Ilorno è stato progettato pensando alla tutela dell'ambiente.

Rispettare l'ambiente. Preriscaldare il forno solo quando sia effettivement necessario (vedi tabella). Usare preferibilmente stampi di colore scuro. In caso di informata per un periodo di tempo prolongato, disinserire il forno 5 o 10 minuti prima del tempo previsto.

Smaltimento degli appearecchi elettrici ed elettronici usati.

Il symbolo indica che l'apparecchio non deve essere buttato nei contentitori tradizionali per i rifiuti domestici.

Consegnare il forno a un apposto centro di raccolta.

Il ricolaggio degli elettrodomestici evita consequences negative per la salute, l'ambiente e consente di risparmiare energia e risorse.

Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fiducia.

Tabella di cottura

	Prodotto	Programma e temperatura		Tempo	Posizione	Preriscal-damento	Accessori
came e polatte	vitello 1,5 Kg	190°C	210°C	50 - 60 min	1	no
	maiale 1,5 Kg	150°C	180°C	85 - 95 min	2	no
	agnello 1,2 Kg	200°C	220°C	40 - 50 min	2	no
	tacchino 4 Kg	170°C	190°C	115 - 125 min	1	no
	pollo 1,25 Kg	210°C	230°C	50 - 60 min	1	no
verdura	peperoni rossi 1,25 Kg	190°C	210°C	30 - 40 min	2	no
	pomodori ripieni 4 unità	200°C	220°C	15 - 19 min	2	no
vari	nasello / baccalà 1,5 Kg	210°C	230°C	7 - 9 min	2	si
	gamberoni 1 Kg	220°C	240°C	4 - 5 min	4	si
	pizza	200°C	220°C	18 - 22 min	1	si
	scongelamento di qualiasi tipo di cibo	75°C			2	no
	Lievitatezione pasta pane/dolci	40°C	40°C	25 - 30 min	0	no
		-50°C	-50°C
TEST DELLA CAPACità DI FUNZIONARE SECONDO LA NORMA IEC/EN80350	8.4.1 Burro cookies		175°C	22 min	3	si	Vassoio profondo
	8.4.2 Muffins		185°C	23 min	2	si	Vassoio profondo
			*160°C	45 min	3	no	Vassoio profondo/standard
	8.5.1 Tortaenza grassa		180°C	25 min	1	no	Pan sulla griglia
			*180°C	40 min	3	no	2 pento su un rack e vassoio
	8.5.2 Torta di melà		185°C	40-45 min	2	no	Griglia
			*180°C	50-55 min	3	no	2 pento su un rack e vassoio
	9.1 Grilling superficie		*250°C	2-3 min	4	Precalentado durante 5 min	Cottura alla griglia 2-3 minuti

• Secondo il modello.
