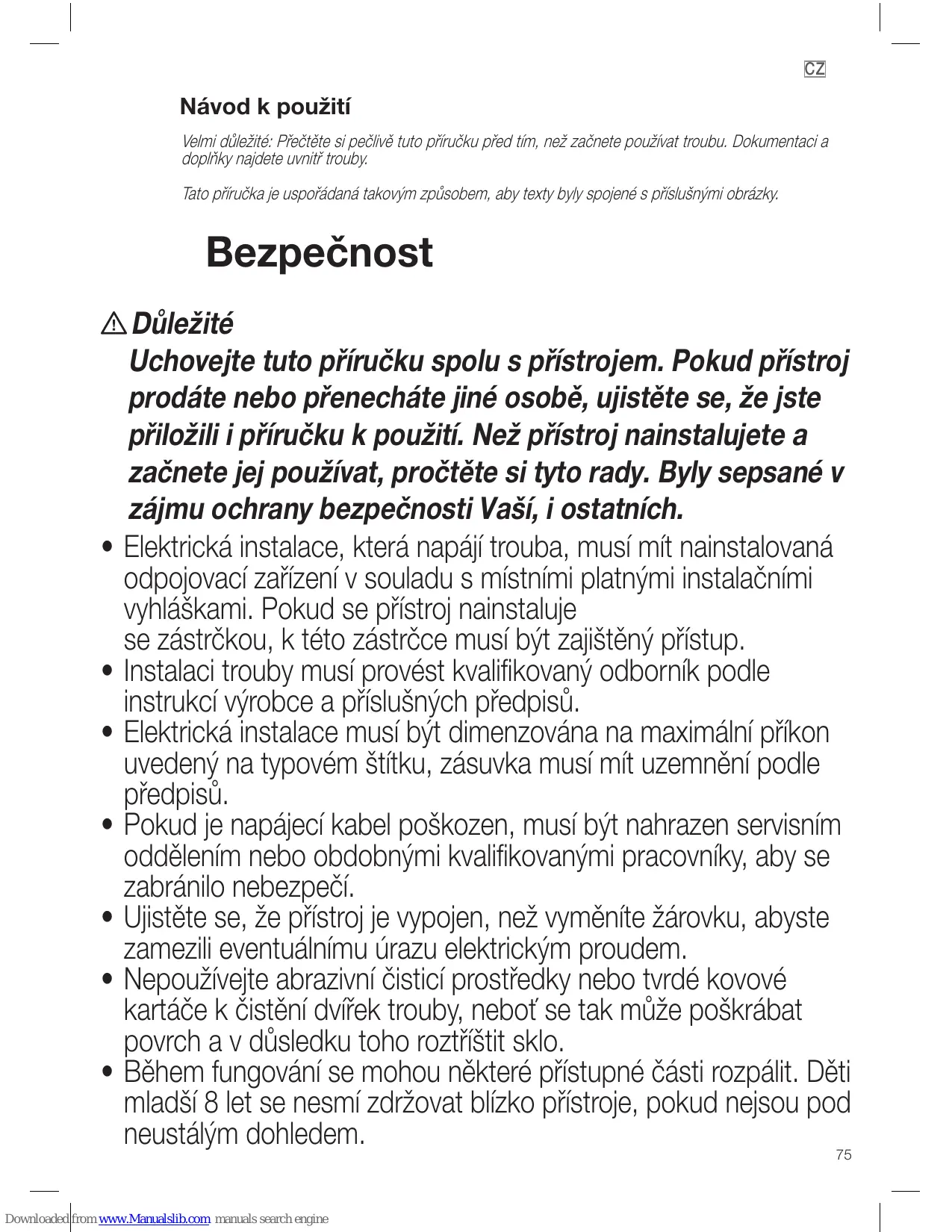

Návod k použití Velmi důležité: Přečtěte si pečlivě tuto příručku před tím, než začnete používat troubu. Dokumentaci a doplňky najdete uvnitř trouby. Tato příručka je uspořádaná takovým způsobem, aby texty byly spojené s příslušnými obrázky. Bezpečnost

Důležité Uchovejte tuto příručku spolu s přístrojem. Pokud přístroj prodáte nebo přenecháte jiné osobě, ujistěte se, že jste přiložili i příručku k použití. Než přístroj nainstalujete a začnete jej používat, pročtěte si tyto rady. Byly sepsané v zájmu ochrany bezpečnosti Vaší, i ostatních. Elektrická instalace, která napájí trouba, musí mít nainstalovaná odpojovací zařízení v souladu s místními platnými instalačními vyhláškami. Pokud se přístroj nainstaluje se zástrčkou, k této zástrčce musí být zajištěný přístup. Instalaci trouby musí provést kvalifikovaný odborník podle instrukcí výrobce a příslušných předpisů. Elektrická instalace musí být dimenzována na maximální příkon uvedený na typovém štítku, zásuvka musí mít uzemnění podle předpisů. Pokud je napájecí kabel poškozen, musí být nahrazen servisním oddělením nebo obdobnými kvalifikovanými pracovníky, aby se zabránilo nebezpečí. Ujistěte se, že přístroj je vypojen, než vyměníte žárovku, abyste zamezili eventuálnímu úrazu elektrickým proudem. Nepoužívejte abrazivní čisticí prostředky nebo tvrdé kovové kartáče k čistění dvířek trouby, neboť se tak může poškrábat povrch a v důsledku toho roztříštit sklo. Během fungování se mohou některé přístupné části rozpálit. Děti mladší 8 let se nesmí zdržovat blízko přístroje, pokud nejsou pod neustálým dohledem.

• Vyhněte se dotyku topných prvků uvnitř trouby.
• Tento přístroj smí používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností nebo znalostí, pouze pokud na ně někdo dohlíží nebo byly náležité poučené o způsobu použití přístroje a chápou rizika, která představuje. Děti si nesmí s přístrojem hrát. Uživatelské čištění a údržbu nesmí provádět děti bez dozoru.
• Váš přístroj je určený k běžnému domácímu používání. Nepoužívejte jej k obchodním nebo průmyslovým účelům. Slouží výhradně na pečení potravin.
• Nezkoušejte měnit charakteristiky přístroje. Mohlo by to být nebezpečné.
• Nepokládejte těžké předměty na dveře trouby a dohlédněte, aby na ně nelezly a ani si nesedali děti.
• Pokud chcete provést jakékoliv čištění v otvoru trouby, tato musí být vypnutá.
• Po použití trouby se ujistěte, že jsou všechny ovládače v poloze vypnuto.
• Nepoužívejte troubu jako spíž ani na uskladnění příslušenství, které nepoužíváte.
• Nepoužívejte k čištění parní ani vysokotlakové přístroje (požadavky týkající se elektrické bezpečnosti).
• Trouba musí vždy fungovat se zavřenými dveřmi ve všech programech, včetně grillu.
• Přihrádky/mřížky je třeba vložit podle instrukcí uvedených v odstavci Použití/Příslušenství.
• V případě, že lze do přístroje zabudovat ovládací panel z jiného přístroje, je možné použít pouze výrobcem doporučené kryty.

Identifikace Identifikujte model své trouby (“a”, “b”, “c”, “d”, “e”) tak, že porovnáte ovládací desku svého přístroje s ilustracemi.

1.1 Vybalení. Odstraňte všechny ochranné prvky.

1.2 Připojení k elektrické síti. Mějte vždy na paměti

údaje ze štítku s parametry (1.2.1) a míry nábytku, do něhož se trouba zabuduje (1.2.2, 1.2.3). Přístroj se musí připojit k síti prostřednictvím pevného jednofázového připojení, ve kterém musí být zajištěno připojení ochranného vodiče (zelenožlutý). Vložte troubu do otvoru a dbejte na to, aby v horní částí nezůstal přečnívající kabel (1.2.5,

1.2.6). Přišroubujte jej k nábytku dvěma dodanými

šrouby (1.2.7). Materiál, který pokrývá nábytek musí být tepelně odolný. Pro ukončení instalace přístroje je třeba nastavit hodinu (a, b, c, d). Po určitém období neaktivity přístroj přejde do stavu standby, kde se v závislosti na modelu sníží zářivost nebo se vypne obrazovka.

Použití Než použijete svou novou troubu poprvé, zahřejte ji prázdnou. Než použijete svou novou troubu poprvé, zahřejte ji prázdnou. (bez potravin při teplotě , 250ºC a po dobu 30 minut). Může se objevit kouř nebo zápach (což je normální vzhledem k zahřátí zbytků konzervačních prostředků apod.). Jakmile se ochladí, vyčistěte vnitřek vlhkým hadrem.

2.1 Příslušenství. V závislosti na modelu disponujete

hlubokým plechem (2.1.1), plochým plechem (2.1.2) a multifunkčním roštem (2.1.3), který funguje nezávisle. Navíc můžete kombinovat jakýkoliv plech s multifunkčním roštem (2.1.4) a vytvořit z nich sadu. Všechna příslušenství nebo sady se mohou namontovat přímo na částečně vyjímatelný rošt (2.1.5) nebo na zcela vyjímatelný rošt (2.1.6,

2.1.7, 2.1.8) (2.1.9). Pokud disponujete částečně

vyjímatelným plechem, použijte jej samostatně nebo společně s plechy (3 způsoby) (2.1.10). Jednoduchý rošt se pužívá samostatně (2.1.11). Pokud disponujete samovyjížděcími vodítky ”impulse”, vložte je do trouby nejdříve bez plechu (2.1.12). Vodítka ”impulse” vyjíždějí automaticky při otevření trouby pod váhou plechu (2.1.13). S vodítky ”impulse” (2.1.14) je nutné pokládat potraviny na plech. Berte v úvahu polohu roštů při vkládání

dovnitř. Disponují bočními zarážkami proti převrácení (2.1.15). Poloha příslušenství. Je k dispozici 5 poloh pro umístění příslušenství Nastavení času. Digitální hodiny (e): stiskněte tlačítko a číslice začnou blikat (2.3.3). Nastavte čas tlačítky (2.3.4). Po pár sekundách přestanou číslice blikat (2.3.5). Analogové hodiny (d): Když připojíte troubu k síti poprvé, začne blikat ikona a po dlouhém stisknutí tlačítka lze čas nastavit tak, že tlačítko otočíte doleva nebo doprava. Při následném nastavování hodin krátce stiskněte tlačítko čtyřikrát, dokud nezačne blikat ikona . Nastavte čas otočením tlačítka doleva nebo doprava. Čas se automaticky potvrdí po 10 sekundách nebo po stisknutí tlačítka (2.3.6). Poznámka: Znovu nastavte čas po přerušení dodávky elektrického proudu nebo při změně času. Potraviny na pečení. Vložte potraviny do trouby. Zvolte příslušenství a jeho polohu po předchozí konzultaci tabulky pro pečení. Zavřete dvířka. Volba funkce vaření. Zvolte funkci vaření podle modelu Tradiční ohřev vzduchem. Pro jakýkoliv druh pokrmů. Je možné připravovat několik pokrmů najednou, aniž by se smíchali chutě a pachy. Turbo plus. Teplo je vytvářené centrálním odporem. Silný ventilovaný gril. Gratinuje tak, že teplo rovnoměrně rozkládá. Ideální pro opékání velkých kusů. Silný gril. Gratinování: těstovin, soufflé a omáčky bechamel. Jemný gril. Hamburgery, toasty a potraviny s malým povrchem. Intenzívní nístějové teplo. Silné spodní teplo se roznoměrně rozkládá. Ideální pro paelly, pizzy. Vzduchové nístějové teplo. Ventilátor rozprostírá teplo rovnoměrně. Určené pro paelly. Tradiční teplo. Chleba, dorty, plněné pečivo a libové maso. Rozmražení. Rozmrazí za minimální dobu jakýkoliv výrobek. ECO* funkce.Na chléb, koláče, dorty a libové maso. Rozmrazení. Rychle rozmrazí libovolné potraviny. (*) Tato funkce se používá při prohlášení o spotřebě energie, v souladu s nařízeními R65-R66/2014, podle pravidla 60350-1.

. Zvolte teplotu tak, že otáčíte jejím voličem. Kontrolka zhasne, jakmile bude dosaženo zvolené teploty. ČASOVÉ FUNKCE

Časovač (b, c):: minuty zvolte otočením tlačítka časovače (2.7.1). Pokud chcete používat troubu bez časového omezení, otočte jím do ruční polohy . Digitální hodiny (e): Zvolte funkci pečení a požadovanou teplotu. Stiskněte tlačítko , dokud se nezobrazí (2.7.2). Upravte čas pečení stiskem tlačítka nebo (2.7.3). Čas se automaticky potvrdí po pár sekundách, zahájí se odpočítávání. Na konci odpočítávání trouba zapípá. Pípání zastavíte stiskem libovolného tlačítka, troubu vypněte.

2.8 Volba počátečního času

Analogové hodiny (d). Pečení s funkcí časování začátku vám umožní zahájit a ukončit pečení automaticky po naprogramované době. Chcete-li naprogramovat čas začátku pečení, krátce jednou stiskněte tlačítko, dokud . Chcete-li zvýšit nezačne blikat ikona nebo snížit čas začátku pečení, otočte tlačítko bude nadále doleva nebo doprava. Ikona blikat několik sekund po posledním otočení. Pokud v této době tlačítko nestisknete či neotočíte, na ručičkách hodin se automaticky zobrazí čas a program se zruší. Stiskem tlačítka ikona svítí) potvrďte čas začátku pečení ( a časovač se změní na začne znovu blikat). Chcete-li naprogramovat čas konce pečení, postupujte podle stejného popisu. Pečení začne, když hodiny dosáhnou naprogramovaného času pečení. Chcete-li program zrušit před koncem, stiskněte na pár sekund tlačítko, program se zruší a časovač se vrátí do režimu ručního ovládání.

2.9 Volba času konce.

Digitální hodiny (e): Zvolte funkci pečení, teplotu a čas pečení. Stiskněte tlačítko , dokud se nezobrazí (2.9.1). Upravte čas konce pečení stiskem tlačítka nebo (2.9.2). Čas začátku pečení se odsune, takže pečení skončí v uvedeném čase. Po dosažení času konce trouba zapípá. Pípání zrušíte stiskem libovolného tlačítka. Analogové hodiny (d).(2.9.3): Pečení podle naprogramování času konce pečení vám umožňuje okamžitě zahájit pečení a zastavit pečení automaticky v nastavenou dobu. Chcete-li naprogramovat čas konce pečení, krátce jednou stiskněte tlačítko, dokud nezačne blikat ikona . Nastavte čas konce pečení otočením tlačítka doleva nebo doprava. Ikona bude nadále blikat několik sekund po posledním otočení. Pokud v této době tlačítko nestisknete či neotočíte, na ručičkách hodin se automaticky zobrazí čas a program se zruší. Stiskem tlačítka potvrďte čas konce pečení (minimální čas pečení 2 minuty).

Downloaded from www.Manualslib.com manuals search engine Až program potvrdíte, začne pečení a automaticky se aktivuje alarm. Pečení skončí, když hodiny dosáhnou naprogramovaného času konce pečení. Chcete-li program zobrazit, stiskněte tlačítko a na časovači se zobrazí zvolený program. Až pečení skončí, začne blikat ikona a zapípá alarm. Po 1 minutě pípání skončí a ikona stále bliká, dokud nestisknete tlačítko. Chcete-li program zrušit před koncem, stiskněte na pár sekund tlačítko, program se zruší a časovač se vrátí do režimu ručního ovládání.

2.10 Funkce zvukové signalizace.

Digitální hodiny (e): Když je trouba zapnutá nebo vypnutá, stiskněte tlačítko , dokud nedosáhne (2.10.2). Upravte čas stiskem tlačítka nebo (2.10.3). Čas se automaticky potvrdí po pár sekundách, zahájí se odpočítávání. Zvuk se ozve po konci odpočítávání. Pípání zrušíte stiskem libovolného tlačítka. Analogové hodiny (d) (2.10.4):Stiskněte třikrát tlačítko, dokud nezačne blikat ikona . Nastavte otočením tlačítka doleva nebo doprava. Stiskem tlačítka automaticky potvrďte . Zvuk se ozve po konci. Po 1 minutě pípání skončí a ikona stále bliká, dokud nestisknete tlačítko. Alarm lze použít pouze tehdy, když není nastaven žádný program pečení.

2.11 Dětský zámek Aby si děti nemohly hrát s

troubou. Digitální hodiny: Stiskněte současně a , dokud se nezobrazí (2.11.1). a pak se aktivuje alarm Upozornění týkající se užívání: Jakmile je ukončena doba pečení, dejte ovladače funkce a teploty do polohy 0 a ovladač času do ruční polohy . Otevřete opatrně dvířka trouby, neboť může vyjít horká pára.

3.1 Čištění příslušenství. Lze je umýt v myčce nádobí.

Pokud je čistíte ručně, používejte běžně užívaný čistící prostředek. Odmočte je, aby bylo čištění snadnější. Vnitřní čištění trouby.

3.2 Modely s hladkými stěnami. Vyjměte boční

vodítka. V závislosti na modelu boční vodítka disponují dvěma druhy upevnění, bez držáku (3.2.1,

3.2.2) nebo s držákem (3.2.4, 3.2.5). Po jejich

vyjmutí otřete boční stěny vlhkým hadříkem (3.2.3,

3.2.6). Když budou stěny trouby čisté, nasaďte

3.3 Vnější čištění trouby. Používejte neutrální

produkty, vysušte dobře měkkým hadrem.

3.4 Funkce AquaSmart

. je systém, která usnadňuje čištění trouby díky použití vodní páry. Trvá 35 minut a probíhá následujícím způsobem.

• Začněte, když je trouba vlažný.
• Vyjměte všechny doplňky a boční vodítka, v závislosti na modelu.
• Rozprašte 200 ml vody na vnitřní stěny trouby. Příliš mnoho vody může způsobit, že vyteče z trouby.
• V závislosti na modelu, a) AquaSmart (e). počkejte, dokud trouba neoznámí ukončení čistícího cyklu. tradiční (a, b, c, d) při 150ºC po dobu 10 minut. Po uplynutí uvedené doby nastavte teplotu na minimum (35ºC - 75ºC, podle modelu) a udržujte ji po dobu 25 minut. Pokud nebudete postupovat podle těchto instrukcí, můžete způsobit kondenzace na přední straně.
• Opatrně otevřete dveře od trouby a zabraňte kontaktu s párou.
• Po ukončení cyklu odstraňte zevnitř vodu a pomocí hadříku odstraňte zbytky nečistot Tento pomocný cyklu pro čištění pozbývá efktivity, pokud se nerespektují určené časové úseky.
• V závislosti na modelu si můžete pomoci funkcí časový spínač. Upozornění týkající se užívání. 1. Ujistěte se, že trouba je vypnutá. 2. Nikdy nepoužívejte parní čisticí stroje.

Řešení problémů Je řada událostí, které můžete vyřešit sami.

4.1 Nefunguje. Zkontrolujte, zda je připojena a/nebo

zda volič doby není na 0.

4.2 Při pečení vystupuje kouř. Snižte teplotu a /nebo

vyčistěte troubu (bod 3.3).

4.3 Po pečení vydává hluk. Je normální, že ventilátor

funguje dál, dokud se nesníží teplota uvnitř a vně. Je normální, že ventilátor funguje dál, dokud se nesníží teplota uvnitř a vně.

4.4 Trouba nefunguje. Zobrazí se zpráva OFF.

Důvodem může být elektrický zkrat během pečení. Otočte tlačítko voliče funkcí na 0.

4.5 Nefunguje. Bliká

Dejte volič funkcí na 0 a odblokujte troubu (bod 2.11).

4.6 Funguje. Bliká Stiskněte jakékoliv tlačítko.

• Nemanipulujte s troubou za účelem opravy, zavolejte technický servis.

Životní prostředí Trouba byla navržena s ohledem na uchování životního prostředí. Respektuje životní prostředí. Předehřívejte troubu jen, když to je nutné (podívejte se do tabulky). Používejte raději formy tmavé barvy. Při dlouhé době pečení vypněte troubu 5 nebo 10 minut před stanovenou dobou. Zacházení s odpadem z elektrických a elektronických přístrojů. značí, že se přístroj nesmí vyhazovat do Symbol běžných kontejnerů na domácí odpad. Odevzdejte svou troubu do zvláštního sběrného střediska. Recyklace domácích elektrických spotřebičů zabraňuje negativním vlivům na zdraví a umožňuje šetřit energii a zdroje. Více informací získáte u orgánů místní samosprávy, u prodejce a na www.elektrowin.cz

různé ryby a mořské plody zelenina maso a drůbež Potravina Program a teplota Doba Poloha Předhřívání telecí 1,5 Kg 190º C 210º C

vepřové 1,5 Kg 150º C 180º C

jehněčí 1,2 Kg 200º C 220º C

ano pro všechny druhy potravin 75º C

pečené červené papriky 1,25 Kg plněná rajčata 4 jednotky pečená treska / treska v troubě 1,5 Kg krevety v troubě 1 Kg

Příslušenství 175º C 22 min

Hlubokým plechem/ standardní 180º C 25 min

Předehřátí po Pečení 2-3 min. dobu 5 min Na roštu
