MANUALE UTENTE LD97DBM60 SIEMENS

Importanti avvertenze di sicurezza 51 Tutela dell'ambiente 53 Smaltimento ecologico 53 Tipi di esercizio 53 Aspirazione 53 A ricircolo 53 Conoscere l'apparecchio 54 Pannello comandi 54 Usare l'apparecchio 54 Inserimento/estrazione dell'apparecchio 54 Impostazione della ventola 54 Livello intensivo 54 Ritardo di funzionamento della ventola 55 Illuminazione 55 Indicazione di saturazione 55 Pulizia e manutenzione 55 Avarie - cosa fare? 57 Servizio di assistenza tecnica 57 Accessorio aria di ricircolo 57

Produktinfo Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.siemens-home.com e l'eShop www.siemens-eshop.com

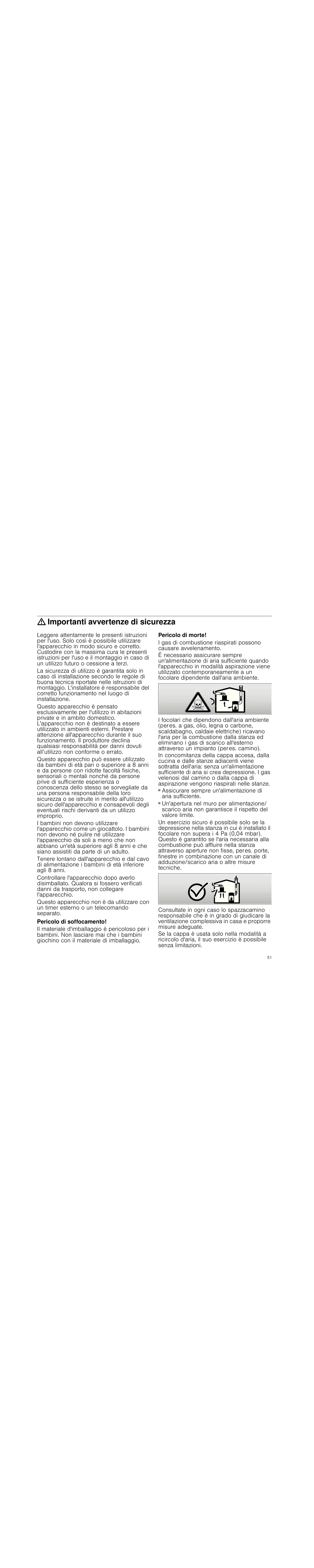

: Importanti avvertenze di sicurezza Leggere attentamente le presenti istruzioni per l'uso. Solo così è possibile utilizzare l'apparecchio in modo sicuro e corretto. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi. La sicurezza di utilizzo è garantita solo in caso di installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installazione. Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualsiasi responsabilità per danni dovuti all’utilizzo non conforme o errato. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio da soli a meno che non abbiano un'età superiore agli 8 anni e che siano assistiti da parte di un adulto. Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni. Controllare l'apparecchio dopo averlo disimballato. Qualora si fossero verificati danni da trasporto, non collegare l'apparecchio. Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato. Pericolo di soffocamento! Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

Pericolo di morte! I gas di combustione riaspirati possono causare avvelenamento. È necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (peres. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione dalla stanza ed eliminano i gas di scarico all'esterno attraverso un impianto (peres. camino). In concomitanza della cappa accesa, dalla cucina e dalle stanze adiacenti viene sottratta dell'aria: senza un'alimentazione sufficiente di aria si crea depressione. I gas velenosi dal camino o dalla cappa di aspirazione vengono riaspirati nelle stanze. ■ Assicurare sempre un'alimentazione di aria sufficiente. ■ Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite. Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affluire nella stanza attraverso aperture non fisse, peres. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in ogni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate. Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile senza limitazioni. 51

Pericolo di incendio! ■ I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Pulire il filtro per grassi almeno ogni 2 mesi . Non mettere mai in funzione l'apparecchio senza filtro per grassi. ■ I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libere (ad es. fiammeggiare). L’installazione dell’apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzione di scintille. ■ L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile. ■ Le zone di cottura a gas sviluppano molto calore se vengano fatte funzionare senza appoggiarci sopra una stoviglia. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiarsi. Utilizzare le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia. ■ Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Il dispositivo di aspirazione può danneggiarsi o incendiarsi. Utilizzare il dispositivo di aspirazione solo in combinazione con zone di cottura a gas che non superano i 12,4 kW di potenza complessiva. Pericolo di scottature! Durante il funzionamento le parti scoperte diventano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini. Pericolo di incendio !

Pericolo di incendio !

Pericolo di incendio !

Pericolo di incendio !

Pericolo di lesioni! ■ Alcuni componenti all'interno dell'apparecchio possono essere affilati. Indossare guanti protettivi. ■ Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio. ■ La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi. ■ Pericolo di schiacciamento durante l'inserimento e l'estrazione dell'apparecchio. Durante l'inserimento o l'estrazione dell'apparecchio non sostare nell'area di movimento dello stesso. Tenere lontano i bambini. ■ All'interno del raggio d'azione dell'apparecchio potrebbero cadere eventuali stoviglie appoggiate. La fuoriuscita di liquidi caldi può causare lesioni. Non posizionare alcuna stoviglia all'interno del raggio d'azione dell'apparecchio. ■ Utensili per cottura e piani cottura raggiungono temperature molto elevate. Non toccare mai piani cottura e utensili per cottura molto caldi. Pericolo di scariche elettriche! ■ Un apparecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un apparecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. ■ Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. ■ L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore. Pericolo di les ioni!

Pericolo di les ioni!

Pericolo di les ioni!

Pericolo di s cariche elettriche!

Pericolo di s cariche elettriche!

Cause dei danni Attenzione! Pericolo di danni da corrosione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può causare danni da corrosione. Pericolo di danni da umidità che penetra nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato. Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di comando. Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi. Oggetti appoggiati sull'apparecchio possono danneggiare l'apparecchio stesso o il piano cottura adiacente durante l'inserimento o l'estrazione. Non riporre oggetti sulle parti mobili dell'apparecchio.

Tutela dell'ambiente Disimballate l'apparecchio e smaltite l'imballaggio conformemente alle disposizioni.

Smaltimento ecologico Questo apparecchio è conforme alla Direttiva europea 2012/19/CEE su apparecchi usati elettrici ed elettronici (WEEE - waste electrical and electronic equipment). La direttiva detta i termini per il ritiro e il riciclaggio degli apparecchi vecchi valido a livello europeo.

Tipi di esercizio Questo apparecchio può essere impiegato per aspirazione o ricircolo.

A ricircolo L’aria aspirata viene purificata attraverso il filtro per grassi e un filtro ai carboni attivi e quindi reimmessa nella cucina.

L’aria aspirata viene purificata attraverso il filtro antigrasso e convogliata all'esterno tramite un sistema di tubi.

Avvertenza: L’aria esausta deve essere immessa in un camino per il fumo o per i gas di scarico funzionante, oppure in un pozzo di aerazione dei locali di installazione di focolari. ■

Se l’aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottenere l’autorizzazione di un tecnico specializzato.

Se l’aria esausta viene condotta attraverso la parete esterna, è necessario utilizzare una cassetta a muro telescopica.

Avvertenza: Per catturare gli odori nell'esercizio a ricircolo, è necessario installare un filtro ai carboni attivi. Le diverse possibilità di attivazione dell’apparecchio con esercizio a ricircolo sono indicate nell’opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita on-line.

Conoscere l'apparecchio Qui di seguito sono riportate una descrizione dell'apparecchio e informazioni sugli accessori.

Inserimento/estrazione dell'apparecchio, attivazione/ disattivazione ventola

Attivazione dell'illuminazione

Disattivazione ventola

Campo degli indicatori

Aumento potenza ventola

Ritardo di funzionamento della ventola

Usare l'apparecchio Il presente apparecchio funziona solo se estratto completamente. Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In questo modo il vapore di cottura viene aspirato in modo efficace.

Inserimento/estrazione dell'apparecchio

: Pericolo di lesioni!

Pericolo di schiacciamento durante l'inserimento e l'estrazione dell'apparecchio. Durante l'inserimento o l'estrazione dell'apparecchio non sostare nell'area di movimento dello stesso. Tenere lontano i bambini.

: Pericolo di lesioni!

All'interno del raggio d'azione dell'apparecchio potrebbero cadere eventuali stoviglie appoggiate. La fuoriuscita di liquidi caldi può causare lesioni. Non posizionare alcuna stoviglia all'interno del raggio d'azione dell'apparecchio. Estrarre l'apparecchio 1. Rimuovere gli oggetti che si trovano nell'area di movimento

2. Premere il tasto #.

L'apparecchio si estrae completamente. La ventola si avvia sul livello 2.

Inserire l'apparecchio Avvertenza: La copertura filtro deve essere perfettamente chiusa. 1. Rimuovere gli oggetti che si trovano nell'area di movimento

2. Tenere premuto il tasto # per due secondi.

L'apparecchio si inserisce completamente. La luce e la ventola si spegneranno automaticamente.

Impostazione della ventola Avvertenza: Adattare sempre la potenza della ventola alle condizioni del momento. In caso di forte produzione di vapore utilizzare anche un livello ventola elevato. Attivazione ■

Premere il tasto #. La ventola si avvia sul livello 2.

Premere i tasti + o - per modificare l'intensità della ventola.

Livello intensivo In caso di produzione di odori e vapori particolarmente forti è possibile utilizzare il livello intensivo. Premere il tasto › mentre il sistema di aspirazione è attivo. Viene attivato il livello intensivo. Dopo 10 minuti il sistema elettronico ritorna automaticamente al livello di ventilazione precedentemente impostato. Se si desidera disattivare il livello intensivo prima che sia trascorso questo lasso di tempo, premere il tasto ›.

Ritardo di funzionamento della ventola Premere il tasto x .

La ventola funziona ancora per circa 15 minuti al livello 1 e si disattiva automaticamente una volta trascorso questo lasso di tempo. Nel campo degli indicatori viene visualizzato il tempo di postfunzionamento restante in minuti.

Indicazione di saturazione In caso di saturazione del filtro metallico per grassi o del filtro a carbone attivo lampeggia il simbolo corrispondente: ■ ■

filtro metallico per grassi:ª filtro a carbone attivo: ’

Se l'illuminazione è attiva, anche questa viene disattivata una volta trascorso il lasso di tempo.

Al più tardi a questo punto occorre pulire il filtro metallico per grassi o sostituire il filtro a carbone attivo.

Per arrestare anticipatamente il ritardo di funzionamento della ventola premere il tasto x.

Le istruzioni per la pulizia del filtro metallico per grassi sono disponibili nel capitolo Pulizia e manutenzione.

Illuminazione L’illuminazione può essere attivata o disattivata in modo indipendente dal sistema di aspirazione. Premere il tasto @.

Regolazione della luminosità ■

Tenere premuto il tasto @ per 2 secondi. La luminosità si riduce.

Premere il tasto @ per ottenere nuovamente la massima luminosità.

Ripristino delle indicazioni di saturazione ■

Disattivare il motore.

Tenere premuto il tasto “-” per due secondi.

Passaggio dell'indicatore al funzionamento ad aria di ricircolo Per il funzionamento dell’aria di ricircolo occorre modificare opportunamente l'indicatore del controllo elettronico: ■

La cappa di aspirazione deve essere chiusa e spenta.

Tenere premuto il tasto “+” per 2 secondi finché sull'indicatore ’ non appare due volte.

Premendo più volte il tasto il controllo elettronico passa nuovamente al funzionamento dell’aria di scarico (’ appare una volta).

Pulizia e manutenzione : Pericolo di incendio!

Durante il funzionamento l'apparecchio si riscalda. Lasciarlo raffreddare prima di procedere alla pulizia.

: Pericolo di scossa elettrica!

Soluzione di lavaggio calda: pulire con una spugna e asciugare con un panno morbido. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura.

L'infiltrazione di umidità può provocare una scarica elettrica. Pulire l'apparecchio soltanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusibile nella scatola dei fusibili.

Speciali detergenti per superfici in acciaio inox possono essere richiesti presso il servizio di assistenza tecnica o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.

: Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore.

: Pericolo di lesioni!

Non utilizzare detergenti per acciaio inox.

Alcuni componenti all'interno dell'apparecchio possono essere affilati. Indossare guanti protettivi.

Detergente Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alle indicazioni della tabella. Non utilizzare ■

detergenti aggressivi o abrasivi,

detergenti a elevato contenuto di alcol,

spugnette dure o abrasive,

detergenti ad alta pressione o dispositivi a getto di vapore.

Lavare bene le spugne nuove prima di utilizzarle. Osservare tutte le istruzioni e le avvertenze riportate sui prodotti detergenti.

Soluzione di lavaggio calda: pulire con una spugna umida e asciugare con un panno morbido.

Alluminio e plastica Detergente per vetro: pulire con un panno morbido. Vetro

Detergente per vetro: pulire con un panno morbido. Non utilizzare raschietti per vetro.

Soluzione di lavaggio calda: pulire con una spugna umida e asciugare con un panno morbido. Pericolo di danni causati dall'umidità che penetra nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato. Non utilizzare detergenti per acciaio inox.

Pulire il filtro metallico antigrasso

1. Aprire la copertura filtro tirandola in avanti.

: Pericolo di incendio!

2. Estrarre in avanti la copertura filtro.

I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Pulire il filtro per grassi almeno ogni 2 mesi . Non mettere mai in funzione l'apparecchio senza filtro per grassi.

Rimuovere il filtro metallico per grassi

Avvertenze ■ Non utilizzare detergenti aggressivi, acidi o contenenti alcali. ■

Nella pulizia del filtro metallico antigrasso, pulire anche il supporto del filtro metallico antigrasso dell'apparecchio con un panno umido.

Il filtro metallico antigrasso può essere pulito con lavaggio in lavastoviglie o a mano.

1. Aprire il bloccaggio del filtro metallico per grassi ed estrarre il

filtro dal supporto.

In lavastoviglie: Avvertenza: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Ciò non influisce in alcun modo sul funzionamento del filtro metallico antigrasso. ■

Non lavare i filtri metallici antigrasso molto sporchi insieme alle altre stoviglie.

Riporre i filtri metallici antigrasso nella lavastoviglie senza fissarli. I filtri metallici antigrasso non devono essere stretti o serrati.

Avvertenza: Il grasso può raccogliersi nella parte inferiore del portafiltro. Non tenere il portafiltro in posizione orizzontale, per evitare la caduta di gocce di grasso. 2. Pulire il filtro metallico per grassi e la copertura filtro. 3. Dopo lo smontaggio del filtro pulire l'apparecchio

Sostituzione del filtro a carbone attivo (solo con modalità ricircolo)

A mano: Avvertenza: In caso di sporco ostinato è possibile utilizzare uno sgrassatore speciale. Questo prodotto può essere ordinato tramite il punto vendita on-line. ■

Mettere a mollo i filtri metallici antigrasso in liscivia calda.

Per la pulizia utilizzare una spazzola e quindi sciacquare bene il filtro.

Lasciare asciugare il filtro metallico antigrasso.

Montaggio e smontaggio del filtro

1. Tenere le staffe in metallo dal bordo e tirarle verso il centro

Per garantire l'adeguata separazione di grassi e odori è necessaria una manutenzione regolare dei filtri.

2. Staccare le staffe in metallo dal supporto.

Filtro metallico per grassi

3. Separare il filtro a carbone attivo dal filtro metallico per

I filtri metallici per grassi devono essere puliti oggi 100 ore di esercizio oppure almeno ogni due mesi.

4. Fissare nuovamente il filtro a carbone attivo al filtro metallico

Filtro a carbone attivo (solo con modalità ricircolo)

per grassi per mezzo delle staffe in metallo.

I filtri a carbone attivo devono essere sostituiti ogni 200 ore di esercizio.

Installare il filtro metallico per grassi

Aprire la copertura filtro

2. Applicare la copertura filtro.

1. Inserire il filtro metallico per grassi.

Avarie - cosa fare? Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguenti indicazioni.

: Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Tabella guasti Guasto

L'apparecchio non funziona

La spina non è inserita

Collegare l'apparecchio alla corrente

Interruzione di corrente

Controllare se gli altri elettrodomestici funzionano

Il fusibile è difet- Verificare se il fusibile toso dell'apparecchio nell'apposita scatola è a posto.

Spie LED Le spie LED difettose devono essere sostituite esclusivamente dal produttore, dal servizio clienti o da un tecnico specializzato autorizzato (elettricista). Comportamento in caso di penetrazione d'acqua Se durante la cottura o la pulizia penetra acqua nell'apparecchio, procedere come descritto di seguito: 1. Disattivare l'apparecchio. 2. Aprire il mobile inferiore e raccogliere l'acqua che fuoriesce. 3. Lasciare l'apparecchio spento per 24 ore.

Trascorso questo lasso di tempo è nuovamente possibile utilizzare l'apparecchio senza alcuna limitazione.

L'apparecchio La copertura fil- Chiudere bene la copertura filtro. non si accende. tro non è chiusa. L'illuminazione tasti non funziona.

L'unità di comando è difettosa.

Rivolgersi al servizio di assistenza tecnica.

L'illuminazione non funziona.

Le lampadine sono difettose.

Rivolgersi al servizio di assistenza tecnica.

Sull'indicatore Il filtro per compare ª o ’ grassi o a carbone attivo è saturo.

Pulire il filtro, vedere il capitolo “Pulizia e manutenzione”.

Servizio di assistenza tecnica Il servizio di assistenza tecnica è a disposizione per eventuali riparazioni. Troveremo la soluzione giusta, evitando di coinvolgere un tecnico quando non è necessario. Quando si contatta il servizio clienti indicare sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetta con i codici si trova nella parte interna dell’apparecchio (a tale scopo rimuovere il filtro metallico per grassi).

Accessorio aria di ricircolo (non incluso nella confezione) LZ53750

Per avere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di telefono del servizio di assistenza tecnica. Codice prodotto (E)

Codice di produzione (FD)

Servizio di assistenza tecnicaO Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del tecnico del servizio di assistenza non è gratuito anche se effettuato durante il periodo di garanzia. Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti. Ordine di riparazione e consulenza in caso di guasti I 800-018346 Linea verde CH 0848 840 040 Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati e con pezzi di ricambio originali per il vostro elettrodomestico.
