BEDIENUNGSANLEITUNG LD97DBM60 SIEMENS

Wichtige Sicherheitshinweise 3 Umweltschutz 5 Umweltschonende Entsorgung 5 Betriebsarten 5 Abluftbetrieb5 Umluftbetrieb 5 Gerät kennen lernen 5 Bedienfeld 5 Gerät bedienen 6 Gerät aus-/einfahren 6 Lüfter einstellen 6 Intensivstufe 6 Lüfternachlauf 6 Beleuchtung 6 Sättigungsanzeige 6 Reinigen und warten 7 Störungen – was tun? 8 Kundendienst 9 Zubehör Umluftbetrieb9

Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.siemens-home.com und Online-Shop: www.siemens-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unsere Siemens Info Line unter Tel.: 0180 5 2223* (Mo-Fr: 8.00-18.00 Uhr erreichbar) oder unter Siemens-info-line@bshg.com *) 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abweichend. Nur für Deutschland gültig.

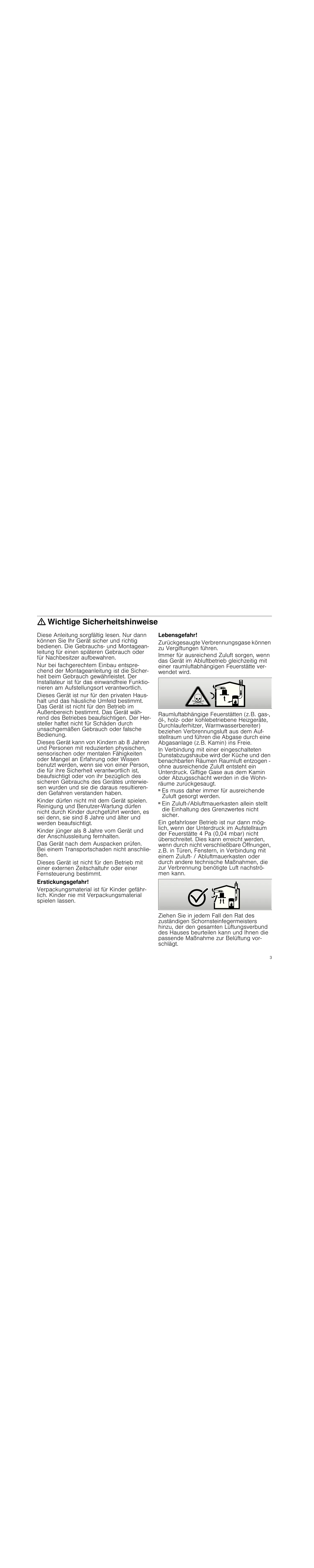

: Wichtige Sicherheitshinweise Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich. Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt. Erstickungsgefahr! Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z.B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt. ■ Es muss daher immer für ausreichende Zuluft gesorgt werden. ■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. 3

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Brandgefahr! ■ Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate reinigen. Gerät nie ohne Fettfilter betreiben. ■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben. ■ Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken. ■ Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben. ■ Bei gleichzeitigem Betrieb mehrerer GasKochstellen entwickelt sich große Hitze. Das Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Das Lüftungsgerät darf nur mit Gas-Kochstellen kombiniert werden, die eine maximale Gesamtleistung von 12,4 kW nicht überschreiten. Verbrennungsgefahr! Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten. Verletzungsgefahr! ■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. ■ Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen. ■ Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden Brandgefahr!

V erletzungs gefahr!

V erletzungs gefahr!

direkt in die eingeschalteten LED-Leuchten schauen. ■ Klemmgefahr beim Ein- und Ausfahren des Gerätes. Beim Ein- oder Ausfahren nie in den Bewegungsbereich des Gerätes greifen. Kinder fernhalten. ■ Im Bewegungsbereich des Gerätes abgestelltes Kochgeschirr kann kippen. Auslaufende heiße Flüssigkeiten können zu Verletzungen führen. Kein Kochgeschirr in den Bewegungsbereich des Gerätes stellen. ■ Kochgeschirr und Kochfelder werden sehr heiß. Nie über das heiße Kochfeld oder heißes Kochgeschirr greifen. Stromschlaggefahr! ■ Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden. Verletzungsgefahr!

Stroms chlag gefahr!

Stroms chlag gefahr!

Ursachen für Schäden Achtung! Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen. Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen. Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden. Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden. Auf dem Gerät abgestellte Gegenstände können beim Ein- oder Ausfahren das Gerät oder angrenzende Kochfelder beschädigen. Stellen Sie keine Gegenstände auf die beweglichen Teile des Gerätes.

Umweltschutz Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht.

Umweltschonende Entsorgung Dieses Gerät entspricht der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE – waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Betriebsarten Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einsetzen.

Umluftbetrieb Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

Abluftbetrieb Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. ■

Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

Gerät kennen lernen Hier lernen Sie Ihr neues Gerät kennen und Sie erhalten Informationen zum Zubehör.

Gerät Ein-/Ausfahren, Lüfter Ein/Ausschalten

Beleuchtung einschalten

Lüfter zurückschalten

Gerät bedienen Dieses Gerät funktioniert nur in vollständig ausgefahrenem Zustand.

Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.

Der Lüfter läuft 15 Minuten in Stufe 1 nach und schaltet sich nach Ablauf dieser Zeit automatisch ab. Im Anzeigefeld wird die restliche Nachlaufzeit in Minuten angezeigt.

Gerät aus-/einfahren

Ist die Beleuchtung eingeschaltet, wird diese ebenfalls nach Ablauf der Zeit ausgeschaltet.

: Verletzungsgefahr!

Klemmgefahr beim Ein- und Ausfahren des Gerätes. Beim Einoder Ausfahren nie in den Bewegungsbereich des Gerätes greifen. Kinder fernhalten.

: Verletzungsgefahr!

Im Bewegungsbereich des Gerätes abgestelltes Kochgeschirr kann kippen. Auslaufende heiße Flüssigkeiten können zu Verletzungen führen. Kein Kochgeschirr in den Bewegungsbereich des Gerätes stellen.

Drücken Sie die Taste x.

Zum vorzeitigen Beenden des Lüfternachlaufs drücken Sie die Taste x.

Beleuchtung Die Beleuchtung können Sie unabhängig von der Lüftung einund ausschalten. Drücken Sie die Taste @. Helligkeit einstellen ■

Gerät ausfahren 1. Gegenstände aus dem Bewegungsbereich des Gerätes ent-

Taste @ für 2 Sekunden gedrückt halten. Die Helligkeit verringert sich.

Taste @ drücken, um die maximale Helligkeit wieder herzustellen.

Bei Sättigung der Metallfettfilter oder Aktivkohlefilter blinkt das entsprechende Symbol:

Das Gerät fährt vollständig aus. Der Lüfter startet auf Stufe 2.

Hinweis: Die Filterabdeckung muss vollständig geschlossen sein. 1. Gegenstände aus dem Bewegungsbereich des Gerätes ent-

2. Taste # für zwei Sekunden gedrückt halten.

Das Gerät fährt vollständig ein. Das Licht und der Lüfter werden automatisch ausgeschaltet.

Lüfter einstellen Hinweis: Passen Sie die Lüfterstärke immer an die aktuellen Gegebenheiten an. Wählen Sie bei starker Dunstentwicklung auch eine hohe Lüfterstufe. Einschalten ■

Drücken Sie die Taste #. Der Lüfter startet auf Stufe 2. Drücken Sie die Tasten + oder - um die Stärke des Lüfters zu verändern.

Drücken Sie die Taste #.

Intensivstufe Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Drücken Sie die Taste ›, während die Lüftung eingeschaltet ist. Die Intensivstufe wird aktiviert. Nach 10 Minuten schaltet die Elektronik automatisch auf zuvor eingestellte Lüftungsstufe zurück. Möchten Sie die Intensivstufe vor Ablauf dieser Zeit beenden, drücken Sie die Taste ›.

Spätestens jetzt sollten die Metallfettfilter gereinigt oder die Aktivkohlefilter gewechselt werden. Wie die Metallfettfilter gereinigt werden, erfahren Sie im Kapitel Reinigen und warten. Sättigungsanzeigen zurücksetzen ■

Taste “-” für zwei Sekunden gedrückt halten.

Umstellen der Anzeige für Umluftbetrieb Für den Umluftbetrieb muss die Anzeige der elektronischen Steuerung entsprechend umgestellt werden: ■

Die Dunstabzugehaube muss angeschlossen und ausgeschaltet sein.

Taste “+” für 2 Sekunden gedrückt halten, bis in der Anzeige ’ zwei mal aufleuchtet.

Durch wiederholtes Drücken der Taste wird die elektronische Steuerung wieder auf Abluftbetrieb umgestell (’ leuchtet ein mal auf).

Reinigen und warten : Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.

: Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

: Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

: Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Reinigungsmittel Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie ■

keine scharfen oder scheuernden Reinigungsmittel,

keine stark alkoholhaltigen Reinigungsmittel,

keine harten Scheuerkissen oder Putzschwämme,

keine Hochdruckreiniger oder Dampfreiniger.

Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus. Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.

Metallfettfilter reinigen

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate reinigen. Gerät nie ohne Fettfilter betreiben. Hinweise ■ Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel. ■

Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.

Die Metallfettfilter können Sie in der Geschirrspülmaschine oder von Hand reinigen.

In der Geschirrspülmaschine: Hinweis: Bei der Reinigung in der Geschirrspülmaschine können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter. ■

Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr.

Stellen Sie die Metallfettfilter locker in die Geschirrspülmaschine. Die Metallfettfilter dürfen nicht eingeklemmt werden.

Von Hand: Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden. ■

Weichen Sie die Metallfettfilter in heißer Spüllauge ein.

Verwenden Sie zur Reinigung eine Bürste und spülen Sie die Filter danach gut aus.

Lassen Sie die Metallfettfilter abtropfen.

Filter aus- und einbauen

Heiße Spüllauge: Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.

Um den Geruchs- und Fettabscheidegrad zu gewährleisten, müssen die Filter regelmäßig gewartet werden.

Edelstahlflächen nur in Schliffrichtung reinigen. Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen. Lackierte Oberflächen

Metallfettfilter Die Metallfettfilter müssen alle 100 Betriebsstunden, mindestens aber nach zwei Monaten, gereinigt werden. Aktivkohlefilter (Nur bei Umluftbetrieb) Die Aktivkohlefilter müssen alle 200 Betriebsstunden ausgetauscht werden.

Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Edelstahlreiniger verwenden.

Aluminium und Kunststoff

Glasreiniger: Mit einem weichen Tuch reinigen.

Glasreiniger: Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.

Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden. 7

Filterabdeckung öffnen

1. Verriegelung des Metallfettfilters öffnen und den Filter aus der

Halterung entnehmen.

Hinweis: Fett kann sich unten in der Filterhalterung ansammeln. Filterhalterung nicht waagerecht halten, um ein Abtropfen von Fett zu vermeiden. 2. Metallfettfilter und Filterabdeckung reinigen. 3. Nach der Demontage der Filter das Gerät von innen reinigen.

Aktivkohlefilter wechseln (Nur bei Umluftbetrieb)

1. Filterabdeckung nach vorne klappen. 2. Filterabdeckung nach vorne herausheben.

Metallfettfilter ausbauen

1. Metallbügel am Rand festhalten und zur Mitte des Filters zie-

2. Metallbügel aus der Halterung nehmen. 3. Aktivkohlefilter vom Metallfettfilter trennen. 4. Aktivkohlefilter mit dem Metallbügeln wieder am Metallfettfilter

Metallfettfilter einbauen 1. Metallfettfilter einsetzen. 2. Filterabdeckung einsetzen.

Störungen – was tun? Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

Störungstabelle Störung

Mögliche Ursa- Lösung che

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Gerät funktioniert nicht

Stecker ist nicht Gerät am Stromnetz eingesteckt anschließen

: Stromschlaggefahr!

LED-Leuchten Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden. Verhalten bei Wassereintritt Wenn beim Kochen oder beim Reinigen Wasser in das Gerät eintritt, wie folgt vorgehen: 1. Gerät ausschalten. 2. Unterschrank öffnen und austretendes Wasser aufwischen. 3. Gerät für 24 Stunden ausgeschaltet lassen.

Nach Ablauf dieser Zeit kann das Gerät uneingeschränkt weiter verwendet werden.

Prüfen, ob andere Küchengeräte funktionieren

Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist

Gerät fährt nicht Filterabdeein. ckung nicht geschlossen.

Filterabdeckung vollständig schließen.

Die SteuereinDie Tastenbeleuchtung funk- heit ist defekt. tioniert nicht.

Rufen Sie den Kundendienst.

Die Beleuchtung funktioniert nicht.

Die Lampen sind defekt.

Rufen Sie den Kundendienst.

In der Anzeige wird ª oder ’ angezeigt

Der Fett- oder der Aktivkohlefilter ist gesättigt.

Filter reinigen, siehe Kapitel “Reinigen und warten”.

Kundendienst Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden. Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen). Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen. E-Nr.

Kundendienst O Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist. Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden KundendienstVerzeichnis. Reparaturauftrag und Beratung bei Störungen A 0810 550 522 D 01801 22 33 66 (0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.) CH 0848 840 040 Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Zubehör Umluftbetrieb (nicht im Lieferumfang enthalten) LZ53750

Siemens-Electrogeräte GmbH Carl-Wery-Straße 34 81739 München Germany
