BEDIENUNGSANLEITUNG SE64A560 SIEMENS

Sicherheitshinweise 3. . . . . . . .

Gerät kennen lernen 4. . . . . . .

Enthärtungsanlage 5. . . . . . . .

Spezialsalz einfüllen 6. . . . . . .

Klarspüler einfüllen 7. . . . . . . .

Nicht geeignetes Geschirr 8. .

Geschirr einordnen 9. . . . . . . .

Reiniger 12. . . . . . . . . . . . . . . . . .

Programmübersicht 14. . . . . . . .

Geschirrspülen 15. . . . . . . . . . . .

Zusatzfunktionen * 17. . . . . . . . .

Wartung und Pflege 18. . . . . . . .

Fehlersuche 19. . . . . . . . . . . . . .

Kundendienst rufen 22. . . . . . . .

Hinweise 22. . . . . . . . . . . . . . . . .

Installation 23. . . . . . . . . . . . . . . .

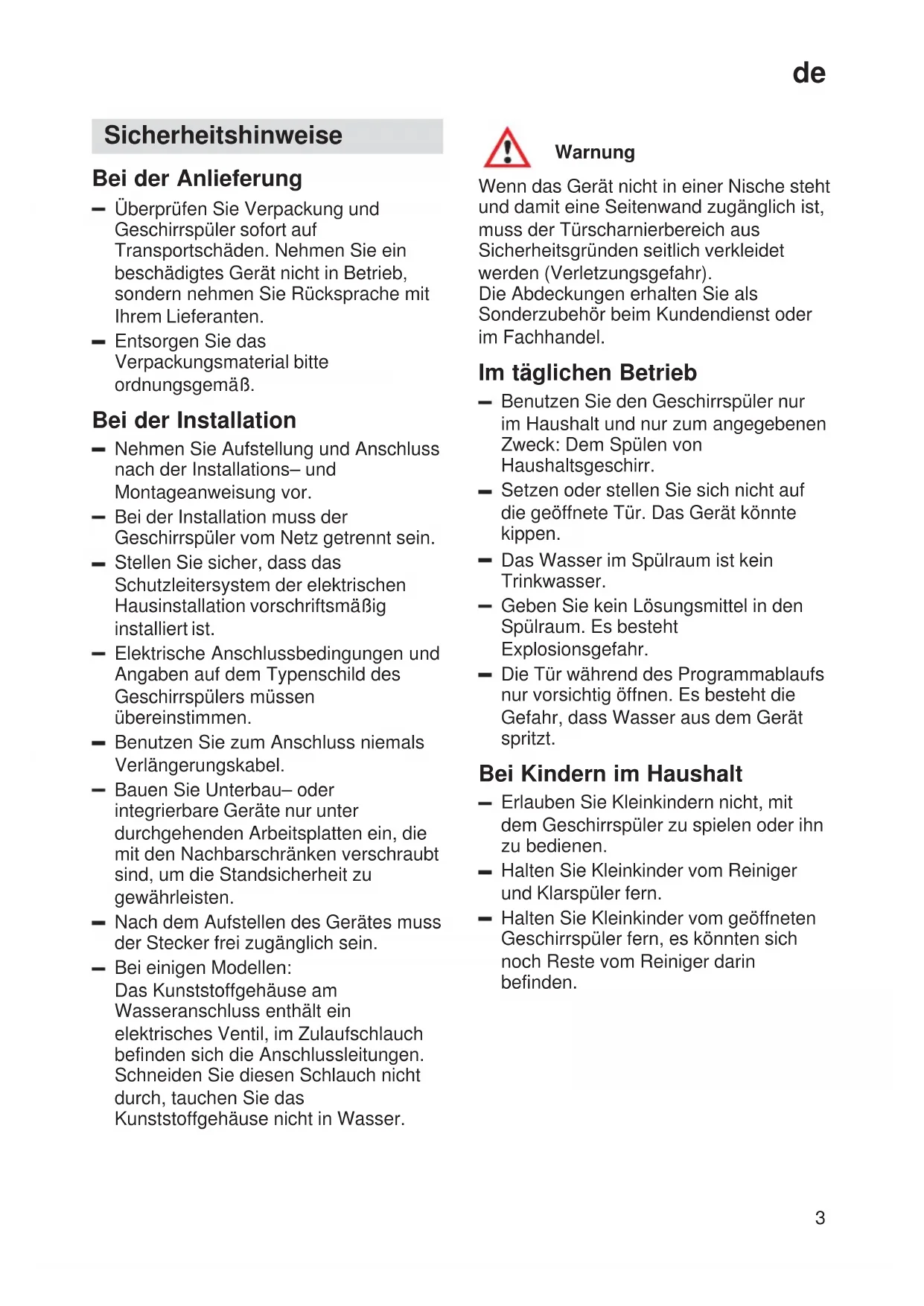

Überprüfen Sie Verpackung und

Geschirrspüler sofort auf

Transportschäden. Nehmen Sie ein

beschädigtes Gerät nicht in Betrieb,

sondern nehmen Sie Rücksprache mit

Verpackungsmaterial bitte

Bei der Installation

Nehmen Sie Aufstellung und Anschluss

nach der Installations– und

Montageanweisung vor.

Bei der Installation muss der

Geschirrspüler vom Netz getrennt sein.

Stellen Sie sicher, dass das

Schutzleitersystem der elektrischen

Hausinstallation vorschriftsmäßig

Elektrische Anschlussbedingungen und

Angaben auf dem Typenschild des

Geschirrspülers müssen

Benutzen Sie zum Anschluss niemals

Bauen Sie Unterbau– oder

integrierbare Geräte nur unter

durchgehenden Arbeitsplatten ein, die

mit den Nachbarschränken verschraubt

sind, um die Standsicherheit zu

Nach dem Aufstellen des Gerätes muss

der Stecker frei zugänglich sein.

Bei einigen Modellen:

Das Kunststoffgehäuse am

Wasseranschluss enthält ein

elektrisches Ventil, im Zulaufschlauch

befinden sich die Anschlussleitungen.

Schneiden Sie diesen Schlauch nicht

durch, tauchen Sie das

Kunststoffgehäuse nicht in Wasser.

Wenn das Gerät nicht in einer Nische steht

und damit eine Seitenwand zugänglich ist,

muss der Türscharnierbereich aus

Sicherheitsgründen seitlich verkleidet

werden (Verletzungsgefahr).

Die Abdeckungen erhalten Sie als

Sonderzubehör beim Kundendienst oder

Im täglichen Betrieb

Benutzen Sie den Geschirrspüler nur

im Haushalt und nur zum angegebenen

Zweck: Dem Spülen von

Setzen oder stellen Sie sich nicht auf

die geöffnete Tür. Das Gerät könnte

Das Wasser im Spülraum ist kein

Geben Sie kein Lösungsmittel in den

Spülraum. Es besteht

Die Tür während des Programmablaufs

nur vorsichtig öffnen. Es besteht die

Gefahr, dass Wasser aus dem Gerät

Bei Kindern im Haushalt

Erlauben Sie Kleinkindern nicht, mit

dem Geschirrspüler zu spielen oder ihn

Halten Sie Kleinkinder vom Reiniger

und Klarspüler fern.

Halten Sie Kleinkinder vom geöffneten

Geschirrspüler fern, es könnten sich

noch Reste vom Reiniger darin

Bei auftretenden Schäden

Reparaturen und Eingriffe dürfen nur

durch den Fachmann ausgeführt

Bei Reparaturen und Eingriffen muss

das Gerät vom Netz getrennt sein.

Netzstecker ziehen oder Sicherung

ausschalten. Am Netzstecker ziehen,

nicht am Anschlusskabel. Wasserhahn

Machen Sie ausgediente Geräte sofort

unbrauchbar, um spätere Unfälle damit

Führen Sie das Gerät einer

ordnungsgemäßen Entsorgung zu.

Kinder könnten sich im Gerät

einsperren (Erstickungsgefahr)

Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen,

Netzkabel durchtrennen und

beseitigen. Türschloss so weit

zerstören, dass die Tür nicht

Die Abbildungen der Bedienblende und

des Geräteinnenraumes befinden sich

Schlagen Sie bitte vor dem Lesen diese

Bedienblende 1 Hauptschalter2 Türöffner3 Zeitvorwahl4 Ziffernanzeige/ Programmablaufanzeige 5 Salznachfüllanzeige6 Klarspülernachfüllanzeige7 Programmtasten8 Zusatzfunktionen * * bei einigen Modellende

Zusätzlicher Besteckkorb für den

Vorratsbehälter für Spezialsalz mit

Unterer Geschirrkorb

Vorratsbehälter für Klarspüler mit

* bei einigen Modellen

Zum Erstbetrieb einkaufen:

Verwenden Sie ausschließlich Produkte,

die für Geschirrspüler geeignet sind.

Für gute Spülergebnisse benötigt der

Geschirrspüler weiches, d.h. kalkarmes

Wasser, ansonsten lagern sich weiße

Kalkrückstände auf Geschirr und

Leitungswasser oberhalb eines

bestimmten Wasserhärtegrades muss für

den Betrieb im Geschirrspüler enthärtet,

d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in

der Enthärtungsanlage des

Die Einstellung und damit die benötigte

Salzmenge ist abhängig vom Härtegrad

Ihres Leitungswassers.

Enthärtungsanlage einstellen

(siehe Kurzanleitung)de

Spezialsalz einfüllen

Wirkungsweise des Salzes

Während des Spülens wird automatisch

das Salz aus dem Salzbehälter in den

Enthärter geschwemmt und löst dort den

Die kalkhaltige Lösung wird aus dem

Geschirrspüler gepumpt. Das

Enthärtungssystem ist danach wieder

Dieser Regenerierungsablauf funktioniert

nur dann, wenn das Salz im Wasser gelöst

Öffnen Sie den Schraubverschluss des

Vorratsbehälters 24 .

Vor der ersten Inbetriebnahme müssen

Sie in den Salzbehälter ca. 1 Liter Wasser

Setzen Sie den beigelegten Trichter in die

Füllen Sie dann so viel Salz nach, bis der

Salzbehälter voll ist (max. 1,5 kg). Wenn

Sie Salz einfüllen, wird Wasser verdrängt

und läuft ab. Das Salznachfüllen muß

deshalb immer unmittelbar vor dem

Einschalten des Geschirrspülers erfolgen.

Dadurch erreichen Sie, dass die

überlaufende Salzlösung sofort verdünnt

und ausgespült wird. Säubern Sie

anschließend den Einfüllbereich von

Salzresten und schrauben Sie den

Behälter zu, ohne den Deckel zu

Die Salznachfüllanzeige 5 in der

Blende leuchtet zunächst und erlischt erst

nach einiger Zeit, wenn sich eine

genügend hohe Salzkonzentration

Bei dem Einstellwert muss

kein Salz eingefüllt werden, weil

im Betrieb auch kein Salz

verbraucht wird, die Salzanzeige

ist abgeschaltet. Bei den

Einstellwerten bis muss

Salz eingefüllt werden.

Füllen Sie niemals Reiniger in

den Spezialsalzbehälter. Sie

Salz ist nachzufüllen, sobald die

Salznachfüllanzeige 5 in der Blende

Klarspüler einfüllen

Klarspüler wird im Spülbetrieb verbraucht,

um klare Gläser und fleckenloses Geschirr

Deckel des Vorratsbehälters für

Klarspüler 29 aufklappen. Drücken

Sie hierzu auf die Markierung auf

dem Klarspülerdeckel und heben Sie

den Deckel gleichzeitig an der

Klarspüler in die Einfüllöffnung einfüllen

bis die Füllstandsanzeige dunkel wird.

Deckel schließen bis er hörbar

Verwenden Sie nur Klarspüler

für Haushaltsgeschirrspüler.

Zugabemenge für Klarspüler

Die Klarspülerzugabemenge ist stufenlos

einstellbar. Der Klarspülerregler ist vom

Werk auf 4 gestellt.

Ändern Sie die Stellung des

Klarspülerreglers nur, wenn Schlieren

(Drehen in Richtung – ) oder

Wasserflecken (Drehen in Richtung + ) auf

dem Geschirr zurückbleiben.

Klarspülernachfüllanzeige

Solange die Klarspülernachfüllanzeige in

der Blende 6 (nur bei einigen Modellen)

oder am Vorratsbehälter 29 dunkel

erscheint, ist genügend Klarspüler

Klarspülernachfüllanzeigede

Nicht geeignetes Geschirr

Nicht in Ihrem Geschirrspüler

reinigen sollten Sie:

Besteck– und Geschirrteile aus Holz.

Sie laugen aus und werden

unansehnlich; auch sind die

verwendeten Kleber nicht für die

auftretenden Temperaturen geeignet.

empfindliche Dekorgläser und Vasen,

spezielles antikes oder

unwiederbringliches Geschirr. Diese

Dekore waren noch nicht

Nicht geeignet sind außerdem

heißwasserempfindliche Kunststoffteile,

Kupfer– und Zinngeschirr. Aufglasdekore,

Aluminium– und Silberteile können beim

Spülen zum Verfärben und Verblassen

neigen. Auch einige Glassorten können

nach vielen Spülgängen trüb werden.

Weiter gehören sich voll saugende

Materialien, wie Schwämme und Tücher,

nicht in den Geschirrspüler.

Kaufen Sie künftig nur Geschirr, das als

spülmaschinenfest gekennzeichnet ist.

Geschirrteile, die mit Asche,

Wachs, Schmierfett oder Farbe

verunreinigt sind, dürfen nicht

in den Geschirrspüler.

Glas– und Geschirrschäden

Glasart und Glasherstellungsverfahren.

chemische Zusammensetzung des

Wassertemperatur des Spülprogramms.

Gläser und Porzellan verwenden, das

vom Hersteller als spülmaschinenfest

Reiniger verwenden, der als

geschirrschonend gekennzeichnet ist,

bei Reinigerherstellern nachfragen.

Programm mit möglichst geringer

Um Beschädigungen zu vermeiden,

Glas und Besteck nach Programmende

möglichst bald aus dem Geschirrspüler

Grobe Speisereste entfernen.

Vorspülen unter fließendem Wasser ist

Geschirr so einräumen, dass

alle Gefäße, wie Tassen, Gläser, Töpfe

usw. mit der Öffnung nach unten

Teile mit Wölbungen oder Vertiefungen

schräg stehen, damit das Wasser

es sicher steht und nicht kippen kann.

es die Drehung der beiden Sprüharme

im Betrieb nicht behindert.

Sehr kleine Geschirrteile sollten nicht in

der Maschine gespült werden, da sie leicht

aus den Körben fallen können.

Um zu vermeiden, dass Wassertropfen

vom oberen Korb auf das Geschirr im

unteren Korb fallen, ist es empfehlenswert,

zuerst den unteren und dann den oberen

* bei einigen Modellen

Unterer Geschirrkorb 27

Bestecke sollten Sie immer unsortiert mit

der Essfläche nach oben einordnen

(Vorsicht mit Messerklingen). Der

Sprühstrahl erreicht so die einzelnen Teile

Um Verletzungsgefahr zu vermeiden,

legen Sie lange und spitze Teile und

Messer auf die Etagere (bei einigen

Modellen) oder auf die Messeretagere (als

Zubehör erhältlich).

* bei einigen Modellen

Die Stacheln sind umklappbar, zum

besseren Einordnen von Töpfen,

Schüsseln und Gläsern.de

Backblechsprühkopf *

* bei einigen Modellen

Beachten Sie hierzu die Zeichnungen

hinten im Umschlag. Große Bleche oder

Gitter können Sie mit Hilfe des

Backblechsprühkopfes reinigen.

Entnehmen Sie hierzu den Oberkorb und

setzen Sie den Sprühkopf wie in der

Zeichnung dargestellt ein. Damit der

Sprühstrahl alle Teile erreichen kann,

ordnen Sie die Bleche bitte wie abgebildet

ein (max. 4 Backbleche und 2 Gitter).

* bei einigen Modellen

* bei einigen Modellen

Langstielige und hohe Gläser am Rand

der Etagere (nicht gegen Geschirr)

Lange Teile, Vorlege– und Salatbestecke,

Kochlöffel oder Messer finden auf der

Etagere Platz, damit sie die

Sprüharmumdrehung nicht behindern. Die

Etagere können Sie nach Belieben ein–

Korbhöhe verstellen *

* bei einigen Modellen

Der obere Geschirrkorb kann nach Bedarf

auf den oberen Rollen oder den unteren

Rollen benutzt werden, um entweder im

Ober– oder Unterkorb mehr Platz für

höhere Geschirrteile zu erhalten.de

Der obere Geschirrkorb kann nach Bedarf

in der Höhe verstellt werden, um entweder

im Ober– oder Unterkorb mehr Platz für

höhere Geschirrteile zu schaffen.

Ziehen Sie den Oberkorb heraus.

Zum Absenken drücken Sie

nacheinander die beiden Hebel links

und rechts auf der Korbaußenseite

nach innen. Halten Sie dabei jedes Mal

den Korb seitlich am oberen Rand mit

der Hand fest. So vermeiden Sie, dass

der Korb ruckartig nach unten fällt (und

eventuell Geschirr beschädigt wird).

Zum Anheben fassen Sie den Korb

seitlich am oberen Rand und heben ihn

Bevor Sie den Korb wieder

einschieben, stellen Sie sicher, dass er

auf beiden Seiten auf gleicher Höhe

liegt. Sonst lässt sich die Gerätetür

nicht schließen und der obere

Sprüharm erhält keine Verbindung zum

Hinweis zum Reiniger In Ihrem Geschirrspüler können Sie die imHandel befindlichen flüssigen oderpulverförmigen Markenreiniger fürGeschirrspüler bzw. TABS verwenden(kein Handspülmittel!).Es gibt derzeit auf dem Markt dreiReinigertypen:1. Phosphathaltig und chlorhaltig2. Phosphathaltig und chlorfrei3. Phosphatfrei und chlorfreiBei der Verwendung phosphatfreierReiniger kann es bei hartemLeitungswasser leichter zu weißenAblagerungen auf Geschirr undBehälterwänden kommen. Sie lassen sichdurch Zugabe einer größerenReinigermenge vermeiden.Chlorfreie Reiniger haben eine geringereBleichwirkung. Dies kann zu verstärktenTeerückständen oder Verfärbungen aufKunststoffteilen führen.Abhilfe bringt hier:– die Nutzung eines stärkeren Spülprogrammes oder– die Zugabe einer größeren Reinigermenge oder– die Verwendung von chlorhaltigen Reinigern.Ob ein Reiniger für Silberteile geeignet ist,finden Sie auf der Packung des Reinigers.Bei weiteren Fragen empfehlen wir Ihnen,sich an die Beratungsstellen derSpülmittelhersteller zu wenden. Reinigerkammer mit Dosierhilfe Die Dosiereinteilung in derReinigerkammer hilft Ihnen dabei, dierichtige Menge einzufüllen. Die Kammer fasst bis zur unteren Linie 15 ml und bis zur mittleren Linie 25 mlReiniger. Voll gefüllt passen 40 ml in dieKammer. 40 ml

15 ml HinweisSollte die Reinigerkammernoch geschlossen sein,betätigen Sie denVerschlussriegel, um sie zuöffnen. Reiniger einfüllen Reiniger in die Kammer 30 einfüllen.Für die korrekte Dosierung beachtenSie bitte die Herstellerhinweise auf derPackung des Reinigers.Beim ”Intensiv”–Programm (bei einigenModellen) zusätzlich ca. 10 – 15 mlReiniger auf die Gerätetür schütten.de

Beim ’Oberkorbspülen’ (bei

einigen Modellen), bzw. wenn

Ihr Geschirr nur wenig

verschmutzt ist, genügt

üblicherweise eine etwas

geringere als die angegebene

Deckel der Reinigerkammer schließen.

Hierzu (1) den Deckel der Kammer

zuschieben und (2) am Ende leicht

darauf drücken, so dass der Verschluss

Bei der Verwendung von TABS

entnehmen Sie bitte aus der

Herstellerpackung, wo Sie die TABS

platzieren sollen (z.B. Besteckkorb,

Reinigerkammer usw.).

Achten Sie darauf, dass auch bei der

Verwendung von TABS der

Reinigerdeckel geschlossen ist.

Wichtiger Hinweis zur

Verwendung kombinierter

Bitte beachten Sie bei der Verwendung

von so genannten kombinierten

Reinigerprodukten, welche die

Verwendung von z.B. Klarspülmittel oder

Salz überflüssig machen sollen, folgende

Einige Produkte mit integriertem Klarspüler

entfalten nur bei bestimmten Programmen

ihre optimale Wirkung.

Bei Geräten mit Automatikprogrammen

zeigen derartige Produkte zumeist nicht

die gewünschte Wirkung.

Produkte, die den Einsatz von

Regeneriersalz überflüssig machen, sind

nur innerhalb eines bestimmten

Wasserhärte–Bereiches anwendbar.

Wenn Sie diese Kombiprodukte nutzen

wollen, lesen Sie bitte genau die

Gebrauchsanleitung dieser Produkte bzw.

eventuelle Hinweise auf der Verpackung!

Wenden Sie sich im Zweifelsfall an den

Reinigungsmittelhersteller, insbesondere

das Geschirr nach Programmende sehr

kalkige Beläge entstehen.

Bei Reklamationen, die in direktem

Zusammenhang mit der Anwendung

dieser Produkte stehen, können von uns

keine Garantieleistungen erbracht werden!de

Programmübersicht In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechendenProgramme Ihres Gerätes entnehmen Sie bitte Ihrer Bedienblende.Geschirrartz.B. Porzellan,Töpfe,Bestecke,Gläser etc. Art derSpeiserestez.B. vonMenge derSpeiseresteZustand der SpeiseresteSpül–programmProgramm–ablaufSuppen, Kartoffeln,Teigwaren, Reis,Eiern, gebratenen Speisenstark Intensiv Auto SchnellKlar–spülenTrocknenTrocknenReinigenZwischen–spülenKlar–spülenTrocknenReinigenZwischen–spülenKlarspülen Eco 35 _VorspülenVorspülenAbduschen,wenn dasGeschirrüber mehrereTage bis zum Spülen imGeschirr–spüler aufbewahrtwird.Gemischt50 _70 _SanftReinigenZwischen–spülenKlar–spülenTrocknenVorspülengering haftendKaffee, Kuchen,Milch, Wurst,kalten Getränken,Salate sehr wenigGemischtEmpfind– lich Suppen, Aufläufen,Soßen, Kartoffeln,Teigwaren, Reis,Eiern, gebratenen SpeisenZwischen–spülen _ wenigvielhaftendmittel55 _ /65 _UnempfindlichVorspülenZwischen–spülenZwischen–spülenReinigenVorspülenDer Programmablauf wirdentsprechend des Ver–schmutzungsgrades desGeschirrs optimiert und angepasst.40 _50 _70 _70 _50 _65 _40 _55 _35 _55 _ Programmauswahl

Anhand der Geschirrart und der Menge

bzw. des Zustandes der Speisereste

können Sie aus der Programmübersicht

eine genaue Zuordnung des notwendigen

Die zugehörigen Programmdaten finden

Sie in der Kurzanleitung.de

Bei wenig beladener Maschine

nächstschwächere Programm.

Die angegebenen Programmdaten

beziehen sich auf Normalbedingungen.

unterschiedliche Geschirrmenge

Zulauftemperatur des Wassers

Netzspannungstoleranzen

und den maschinenbedingten

Toleranzen (z.B. Temperatur,

können größere Abweichungen auftreten.

Die Wasserverbrauchswerte sind auf den

Wasserhärteeinstellwert 4 bezogen.

Der Aquasensor ist eine optische

Messeinrichtung, mit der die Trübung des

Spülwassers gemessen wird. Durch eine

Lichtschranke kann die Verschmutzung

des Wassers durch gelöste Speisereste

wie z.B. Ei, Fett und Haferflocken erkannt

Der Einsatz des Aquasensors erfolgt in

allen Programmen, die ein Vorspülen

enthalten. Ist am Ende des Vorspülens

das Spülwasser noch ”sauber”, so wird

dieses Spülwasser zum anschließenden

Reinigen weiterverwendet. Ist die

Verschmutzung stärker, wird es

abgepumpt und durch Frischwasser

ersetzt. Auf diese Weise wird der

Wasserverbrauch bei ”geringerer”

Verschmutzung des Geschirrs um

ca. 4 Liter gesenkt.

Wasserhahn vollständig öffnen.

Hauptschalter 1 einschalten.

Die Anzeigen des zuletzt gewählten

Programmes leuchten auf.

Dieses Programm läuft ab, wenn nicht

eine andere Programmtaste 7

In der Ziffernanzeige 4 erscheint die

voraussichtliche Programmdauer.

Der Programmablauf startet

Das Programmende wird durch einen

Summton akustisch angezeigt.

Diese Funktion kann wie folgt geändert

Die Programmtaste Zeitvorwahl 3

gedrückt halten und Hauptschalter 1

einschalten, dann Tasten loslassen.

Die Taste Zeitvorwahl 3 blinkt, und in

der Ziffernanzeige leuchtet der

werkseitig eingestellte Wert (laut).

Um die Einstellung zu verändern:

Programmtaste Zeitvorwahl 3

Mit jedem Drücken der Taste erhöht

sich der Einstellwert um eine Stufe; ist

erreicht, springt die

Anzeige wieder auf (aus).

Hauptschalter 1 ausschalten. Der

eingestellte Wert ist im Gerät

Einige Minuten nach Programmende:

Nach Programmende Tür öffnen.

Hauptschalter 1 ausschalten.

(entfällt bei Aqua–Stop).

Geschirr nach dem Abkühlen

Programm unterbrechen

Tür vorsichtig öffnen, es besteht die

Gefahr, dass Wasser aus dem Gerät

spritzt. Erst dann vollständig öffnen,

wenn sich der Sprüharm nicht mehr

Hauptschalter 1 ausschalten.

Leuchtanzeige erlischt. Das Programm

Bei Warmwasseranschluss oder wenn

die Maschine bereits aufgeheizt hat und

die Gerätetür geöffnet wurde, die Tür

erst einige Minuten anlehnen und dann

Andernfalls kann durch Expansion die

Gerätetür aufspringen.

Um den Programmablauf fortzusetzen,

Hauptschalter wieder einschalten und

Sie können den Programmstart in

Stundenschritten bis zu 19 Stunden

Sofort die Taste Zeitvorwahl 3

drücken. Die Ziffernanzeige 4

Taste Zeitvorwahl so oft drücken, bis

die angezeigte Zeit Ihren Wünschen

Zum Löschen der Zeitvorwahl drücken

Sie die Taste Zeitvorwahl so oft, bis in

der Ziffernanzeige erscheint.

Bis zum Start können Sie Ihre

Programmwahl beliebig ändern.

Die Restlaufanzeige ist selbstlernend.

Zum Programmbeginn zeigt sie die

voraussichtliche Programmdauer an.

Dieser Wert richtet sich nach der

Programmdauer des vorangegangenen

Programms bzw. bei der erstmaligen

Benutzung nach der Programmdauer des

Programms bei der Prüfung im

Herstellerwerk. Während des

Programmablaufes wird der Zeitraum bis

zum Programmende angezeigt. Dabei wird

der Wert der Restzeit nach der

Wasserzulauftemperatur und der

Geschirrmenge korrigiert.

Durch Aktivieren der Funktion

”Intensivtrocknung” erhalten Sie durch

eine höhere Temperatur im Klarspülen

noch bessere Trocknungsergebnisse.

Programmtaste A gedrückt halten

und Hauptschalter 1 einschalten.

Beide Tasten loslassen.

Die Ziffernanzeige 4 blinkt (ein)

Um die Einstellung zu ändern,

Programmtaste A drücken.

Hauptschalter 1 ausschalten; die

Einstellung bleibt gespeichert.

Programm abbrechen (Reset)

Nur bei eingeschaltetem Hauptschalter:

Programmtasten A und C

gleichzeitig ca. 3 Sek. drücken.

Die Ziffernanzeige zeigt

Der Programmablauf dauert ca. 1 Min.

Den Hauptschalter 1 nach dem

Reinigerkammer 30 schließen.

Für einen Neustart Hauptschalter 1

wieder einschalten und gewünschtes

Nachdem Sie das Gerät eingeschaltet

haben, ist innerhalb von 2 Min. ein

Programmwechsel möglich.

Sollte danach ein Programmwechsel

notwendig sein, werden bereits

angefangene Programmabschnitte (z.B.

Reinigen) zu Ende geführt.

Die neue angezeigte Restzeit setzt sich

aus der Restzeit des vorangegangenen

Programmabschnittes und der Restzeit

des neu gewählten Programmes

* bei einigen Modellen

Das Zusatzprogramm Einweichen läuft vor

dem Hauptprogramm ab. In diesem

Zusatzprogramm kann im Unterkorb

Kochgeschirr, z.B. Töpfe, Schüsseln usw.,

eingeweicht und vorgespült werden. Wenn

ein Einweichen gewünscht wird, muss es

vor dem Programmstart durch Drücken

der Taste ”Einweichen” zugewählt werden.

Zu empfehlen ist die Zugabe von ca. 5 g

Reiniger auf die Tür.

Zeitverkürzung /Zeitsparen*

Durch das Drücken der Taste

”Zeitverkürzung” werden die

Trocknungsphase und die Spülzeiten

verkürzt. Die Spül– und

Trocknungsleistung wird durch die

Zeitverkürzung gemindert.

Nur Oberkorbspülen *

Wenn Sie nur im Oberkorb wenig Geschirr

zu spülen haben (z.B. Gläser, Tassen,

Teller), schalten Sie das ‘Oberkorbspülen‘

ein. Beim Oberkorbspülen muss der

Unterkorb leer sein. Zum Spülen geben

Sie etwas weniger Reiniger als für eine

komplette Maschinenbeladung empfohlen

Nur Unterkorbspülen *

Wenn Sie nur im Unterkorb wenig Geschirr

zu spülen haben (z.B. Teller, Töpfe,

Schüsseln), schalten Sie das

‘Unterkorbspülen‘ ein. Beim

Unterkorbspülen muss der Oberkorb leer

sein. Zum Spülen geben Sie etwas

weniger Reiniger als für eine komplette

Maschinenbeladung empfohlen in die

Regelmäßige Kontrolle und Wartung Ihrer

Maschine hilft Fehler zu vermeiden. Dies

spart Zeit und Ärger. Deshalb sollten Sie

von Zeit zu Zeit einen aufmerksamen Blick

in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

Spülraum auf Ablagerungen von Fett

und Kalk überprüfen.

Finden sich solche Ablagerungen,

Maschine mit Reiniger gründlich

Kontrollieren Sie die Salznachfüllanzeige 5 . Gegebenenfalls füllen Sie Salz auf. Klarspüler

Kontrollieren Sie die

Klarspülernachfüllanzeige in der Blende 6 bzw. den Flüssigkeitsstand im Vorratsbehälter 29 . Gegebenenfalls

füllen Sie Klarspüler auf.

Die Siebe 25 halten grobe

Verunreinigungen im Spülwasser von der

Pumpe fern. Diese Verunreinigungen

können die Siebe gelegentlich verstopfen.

Das Siebsystem besteht aus einem

Siebzylinder, einem flachen Feinsieb und

je nach Gerätetyp zusätzlich aus einem

Nach jedem Spülen die Siebe auf

Rückstände kontrollieren.

Nach dem Losdrehen des

Siebzylinders können Sie das

Siebsystem herausnehmen. Reste

entfernen und Siebe unter fließendem

Siebsystem einsetzen und mit dem

Kalk und Verunreinigungen aus dem

Spülwasser können Düsen und

Lagerungen der Sprüharme 22 und 23

Austrittsdüsen der Sprüharme auf

Verstopfungen durch Speisereste

Gegebenenfalls den unteren Sprüharm

23 nach oben abziehen.

Oberen Sprüharm 22 abschrauben.

Sprüharme unter fließendem Wasser

Sprüharme wieder einrasten bzw.

festschrauben. 0123 Sprüharme

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten

Fehler, die im täglichen Betrieb auftreten,

von Ihnen selbst beheben, ohne dass Sie

den Kundendienst rufen müssen. Dies

erspart natürlich Kosten und stellt sicher,

dass die Maschine schnell wieder zur

Verfügung steht. Die nachfolgende

Übersicht soll Ihnen dabei helfen, die

Ursachen von auftretenden Fehlern zu

... beim Einschalten

Das Gerät läuft nicht an.

Sicherung im Haus ist nicht in

Gerätestecker nicht eingesteckt.

Gerätetür nicht richtig

Wasserhahn nicht geöffnet.

Sieb am Wasserzulaufschlauch

Das Sieb befindet sich am

Anschluss des Aqua–Stops bzw.

des Zulaufschlauches.

Reparaturen dürfen nur durch

den Fachmann durchgeführt

werden. Durch unsachgemäße

erhebliche Schäden und

Gefahren für den Benutzer

Unterer Sprüharm dreht sich

Sprüharm durch Kleinteile oder

Speisereste blockiert.

Deckel der Reinigerkammer lässt

sich nicht schließen.

Reinigerkammer überfüllt.

Mechanismus durch verklebte

Reinigerreste blockiert.

Kontrolllampen gehen nach dem

Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem

Spülen in der Reinigerkammer.

Kammer war beim Einfüllen feucht,

Reiniger nur in trockene Kammer

Nach Programmende bleibt Wasser

Der Abwasserschlauch ist

verstopft oder geknickt.

Die Abwasserpumpe ist blockiert.

Die Siebe sind verstopft.

Das Programm ist noch nicht

beendet. Programmende abwarten

(Ziffernanzeige zeigt 0).

Funktion ”Reset” ausführen.

Ungewöhnliche Schaumbildung

Handspülmittel im Vorratsbehälter

Verschütteter Klarspüler kann

beim nächsten Spülgang zu

übermäßiger Schaumbildung

danebengelaufenes Klarspülmittel

mit einem Lappen entfernen.

Gerät bleibt während des Spülens

Stromzufuhr unterbrochen.

Wasserzulauf unterbrochen.

Schlagendes Geräusch beim

Sprüharm schlägt an Geschirrteile.

Klapperndes Geräusch beim

Geschirrteile nicht richtig

Schlagendes Geräusch der

Ist durch die Verlegung der

Wasserleitung verursacht und

bleibt ohne Auswirkung auf die

Maschinenfunktion. Abhilfe ist

Es bleiben teilweise Speisereste am

Das Geschirr war falsch

eingeordnet, Wasserstrahlen

konnten die Oberfläche nicht

Der Geschirrkorb war überfüllt.

Die Geschirrteile sind aneinander

Zu wenig Reiniger eingefüllt.

Zu schwaches Spülprogramm

Sprüharmdrehung behindert, weil

ein Geschirrteil im Wege stand.

Die Sprüharmdüsen sind durch

Speisereste verstopft.

Siebe sind verstopft.

Siebe falsch eingesetzt.

Abwasserpumpe blockiert.de

Auf Kunststoffteilen entstehen

Zu wenig Reiniger eingefüllt.

Der Reiniger hat eine zu geringe

Bleichwirkung. Reiniger mit

Chlorbleiche verwenden.

Es bleiben teilweise weiße Flecken

am Geschirr, die Gläser bleiben

Zu wenig Reiniger eingefüllt.

Klarspülerzugabemenge auf einen

zu geringen Wert eingestellt.

Trotz hartem Wasser kein

Spezialsalz eingefüllt.

Enthärtungsanlage auf einen zu

geringen Wert eingestellt.

Der Deckel des Salzbehälters ist

nicht fest zugedreht.

Wurde phosphatfreier Reiniger

verwendet, zum Vergleich

phosphathaltigen Reiniger

Geschirr wird nicht trocken.

Gerätetür zu früh geöffnet und

Geschirr zu früh ausgeräumt.

Programm ohne Trocknung

Klarspülerzugabemenge auf einen

zu geringen Wert eingestellt.

Gläser bekommen stumpfes

Klarspülerzugabemenge auf einen

zu geringen Wert eingestellt.

Tee oder Lippenstiftreste sind nicht

vollständig entfernt.

Der Reiniger hat eine zu geringe

Zu geringe Spültemperatur

Rostspuren am Besteck

Besteck nicht ausreichend

Salzgehalt im Spülwasser zu

Deckel des Salzbehälters nicht

Beim Salznachfüllen zu viel

Gläser werden blind und verfärben

sich, die Beläge sind nicht

Ungeeigneten Reiniger eingefüllt.

Gläser nicht spülmaschinenfest.

Auf Gläsern und Besteck

verbleiben Schlieren, Gläser

bekommen metallisches Aussehen.

Klarspülerzugabemenge auf einen

zu hohen Wert eingestellt.de

Kundendienst rufen Sollte es Ihnen nicht gelingen, den Fehlerzu beheben, wenden Sie sich bitte anIhren Kundendienst. Den nächstenKundendienst entnehmen Sie demKundendienst–Verzeichnis. Geben Siebeim Anruf die Gerätenummer (1) und dieFD–Nummer (2) an, die Sie auf demTypenschild an der Gerätetür finden. FD

1 AchtungBeachten Sie, dass derBesuch desKundendiensttechnikers imFalle einer Fehlbedienung odereiner der beschriebenenStörungen auch während derGarantiezeit nicht kostenlos ist. Hinweise

Hinweis zur Entsorgung Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgungkönnen wertvolle Rohstoffewiedergewonnen werden.Bei ausgedienten Geräten Netzsteckerziehen. Netzkabel durchtrennen und mitdem Stecker entfernen.Türverschluss zerstören. Sie verhinderndamit, dass sich spielende Kindereinsperren und in Lebensgefahr kommen.Ihr neues Gerät wurde auf dem Weg zuIhnen durch die Verpackung geschützt.Alle eingesetzten Materialien sindumweltverträglich und wieder verwertbar.Bitte helfen Sie mit und entsorgen Sie dieVerpackung umweltgerecht.Über aktuelle Entsorgungswegeinformieren Sie sich bitte bei IhremFachhändler oder bei IhrerGemeindeverwaltung.Verpackung und ihre Teile nichtspielenden Kindern überlassen.Erstickungsgefahr durch Faltkartons undFolien. Hinweise für

Vergleichsprüfungen Die Bedingungen für die Vergleichs-prüfungen finden Sie auf dem Zusatzblatt“Hinweise für Vergleichsprüfungen”. DieVerbrauchswerte für die entsprechendenProgramme sind in der Kurzanleitungdargestellt.de

Unterbau– und integrierte Geräte, die

nachträglich als Standgerät aufgestellt

werden, müssen gegen Umkippen

gesichert werden, z.B. durch

Verschraubungen an der Wand oder

durch Einbau unter einer

durchgehenden Arbeitsplatte, die mit

den Nachbarschränken verschraubt ist.

Nur für Schweiz–Ausführung:

Das Gerät kann ohne weiteres

zwischen Holz– oder Kunststoffwände

in eine Küchenzeile eingebaut werden.

Wenn das Gerät nicht über Stecker

angeschlossen wird, muss zur Erfüllung

Sicherheitsvorschriften

installationsseitig eine allpolige

Trennvorrichtung mit einer

Kontaktöffnung von mind. 3 mm

Für einen ordnungsgemäßen Betrieb

muss der Geschirrspüler fachgerecht

angeschlossen werden. Die Daten von

Zulauf und Abfluss sowie die elektrischen

Anschlusswerte müssen den geforderten

Kriterien entsprechen, wie sie in den

folgenden Absätzen bzw. in der

Montageanweisung festgehalten sind.

Halten Sie bei der Montage die

Reihenfolge der Arbeitsschritte ein:

– Überprüfen bei Anlieferung

– Frischwasseranschluss

– Elektrischer Anschluss

Ihr Geschirrspüler wurde im Werk

gründlich auf seine einwandfreie Funktion

überprüft. Dabei sind kleine

Wasserflecken zurückgeblieben. Sie

verschwinden nach dem ersten Spülgang.

Erforderliche Einbaumaße aus der

Montageanweisung entnehmen. Das

Gerät mit Hilfe der verstellbaren Füße

waagerecht aufstellen. Dabei auf sicheren

Die erforderlichen Arbeitsschritte aus der

Montageanweisung entnehmen,

gegebenenfalls Siphon mit Ablaufstutzen

montieren. Abwasserschlauch mit Hilfe der

beiliegenden Teile an den Ablaufstutzen

des Siphons anschließen.de

Frischwasseranschluss

Frischwasseranschluss entsprechend der

Montageanweisung mit Hilfe der

beiliegenden Teile an den Wasserhahn

höherem Wasserdruck: Druckminderventil

bevorzugt Kaltwasser; bei Warmwasser

Elektrischer Anschluss

Das Gerät nur an 230 V Wechselstrom

über eine vorschriftsmäßig installierte

Steckdose mit Schutzleiter anschließen.

Erforderliche Absicherung siehe

Die Steckdose muss nahe dem

Geschirrspüler angebracht und frei

Veränderungen am Anschluss dürfen nur

durch den Fachmann erfolgen.

Bei Verlängerung des Anschlusskabels

nicht den Stecker abschneiden. Das Kabel

kann in der Anschlussdose auf der

Rückseite des Gerätes gewechselt

Bei der Verwendung eines

Fehlerstrom–Schutzschalters darf nur ein

werden. Nur dieser Schutzschalter

garantiert die Erfüllung der jetzt gültigen

Auch hier ist die Reihenfolge der

Tätigkeiten wichtig: Trennen Sie

grundsätzlich das Gerät als Erstes vom

Wasserzulauf abdrehen.

Abwasser– und Frischwasseranschluss

Befestigungsschrauben unter der

Arbeitsplatte lösen. Wenn vorhanden,

Sockelbrett demontieren.

Gerät herausziehen, dabei Schlauch

vorsichtig nachziehen.

Geschirrspüler entleeren. Lose Teile

sichern. Gerät nur aufrecht transportieren.

Wird das Gerät nicht aufrecht

transportiert, kann Restwasser in die

Maschinensteuerung gelangen und

somit zu fehlerhaftem Programmablauf

Das Gerät muss durch folgende

Schritte entleert werden:

Hauptschalter einschalten.

Programm B wählen. In der

Ziffernanzeige erscheint die

Programmdauer in Minuten.

Warten, bis ca. 4 Minuten

Programm durch gleichzeitiges

Drücken der Tasten A und C

Die Zeitanzeige geht auf .

Nach einer weiteren Minute das

Wasserhahn schließen.

Steht das Gerät in einem frostgefährdeten

Raum (z.B. Ferienhaus), so muss das

Gerät vollständig entleert werden (siehe

Wasserhahn schließen, Zulaufschlauch

lösen und auslaufen lassen.en

Eteignez l’apapreil 1 .

EUR 0,12/Min. DTAG Besuchen Sie uns im Internet:

http://www.siemens.de/hausgeraete

5 600 042 133 de, en, fr, nl (8103)

(entfällt bei Geräten ohne Aqua–Stop)

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag

und zusätzlich zu unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen:

1. Sollte durch einen Fehler unseres Aqua–Stop–Systems ein Wasserschaden verur-

sacht werden, so ersetzen wir Schäden privater Gebraucher.

2. Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.

3. Voraussetzung des Garantieanspruchs ist, dass das Gerät mit Aqua–Stop fachge-

recht entsprechend unserer Anleitung aufgestellt und angeschlossen ist. „Dies

schließt auch die fachgerechte montierte Aqua–Stop–Verlängerung (Originalzubehör)

mit ein.” Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen

bis zum Aqua–Stop–Anschluss am Wasserhahn.

4. Geräte mit Aqua–Stop brauchen Sie grundsätzlich während des Betriebs nicht zu

beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich

für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z.B. bei mehrwöchigem

Urlaub, ist der Wasserhahn zu schließen.
